Как сделать дренажный колодец из бетонных колец: этапы монтажа

Этапы строительства ямы

1. Определение места расположения объекта.

2. Выкапывание котлована нужной формы (это может быть прямоугольник, квадрат, круг).

3. Засыпка дна гравийной и песчаной подушкой. Уплотнение подсыпки трамбовкой после хорошего увлажнения.

4. Подвод к колодцу труб. Они должны располагаться под уклоном.

5. Выкладывание стен кирпичом. В этих целях рекомендуется использовать красный полнотелый кирпич, силикатный под воздействием влаги быстро разрушится.

6. Обустройство в верхней части ямы перекрытия.

7. Установка люка.

При выборе материала под перекрытие нужно учесть, что он должен быть прочным, чтоб выдержать вес человека. Самым простым и надёжным способом является заливка бетона. Для этого в подкопанную верхнюю часть ямы устанавливают опалубку, возвышающуюся над уровнем грунта на 5-10 см. После заливки раствора следует пройтись металлическим прутом по бетону с целью выпуска воздуха. После окончания полимеризации в подготовленное отверстие останется поставить люк.

Дренажная яма функционирует эффективно при грамотно разработанном проекте всей системы, включая трубопровод. Поэтому с данным вопросом рекомендуется обратиться к специалистам или изучить его самостоятельно, используя техническую литературу.

Этапы и нюансы монтажа колодца

Смотровые и дренажные колодцы будут основой ливневки

Очень важно правильно рассчитать и установить их, иначе в процессе эксплуатации размоет грунт или появятся засоры. Обязательно доверьте расчет, проект и установку ливневой канализации профессионалам, чтобы избежать появления луж на территории участка. Рассмотрим пример установки пластиковой конструкции

Для этого понадобятся:

Рассмотрим пример установки пластиковой конструкции. Для этого понадобятся:

  • Гофротруба.
  • Пластиковое дно.
  • Резина уплотнительная.

Выбор качественных комплектующих – залог отличной конструкцииИсточник servisnab.com

Объем колодца может быть любым, в зависимости от ландшафта и поступления жидкости. Самый большой по объему смотровой колодец, а поворотный и накопительный чуть меньше. К каждому колодцу прикрепляется бетонный якорь. Чтобы при вспучивании почвы после зимы конструкцию не выдавило наружу.

Все детали очень легкие, и в данном случае спецтехника не нужна, а значит, монтаж будет проведен быстро и без проблем. По периметру участка в нужных местах будут размещены пластиковые колодцы по предварительно созданному проекту ливневки. После чего траншеи закапываются, и видны лишь точечные элементы конструкции.

Септик из бетонных колец

Устройство сборного бетонного септика во многом схоже с ранее описанным вариантом, тем более что в его конструкцию входит дренажный фильтрационный колодец. Основным отличием является более тщательное устройство гидроизоляции, так как бытовые канализационные стоки, постоянно просачивающиеся в грунт, могут оказаться слишком опасными для окружающей среды. Неспроста санитарные нормы определяют четкое расположение септиков относительно:

  • источников питьевой воды – 50 метров;
  • деревьев – 3 метра;
  • водохранилища – 30 метров;
  • ручья – 10 метров;
  • жилого дома – 5 метров.

После определения места положения колодца и согласования его со службами СЭС, выкапывают котлован на необходимую глубину. Его размеры должны соответствовать диаметру и количеству резервуаров для септика (2-3 штуки). Далее дно тщательно выравнивают и трамбуют, подсыпают песчаную подушку толщиной около 30 см и устанавливают на нее опорную плиту, а лучше – кольцо с днищем. В обязательном порядке проверяют их горизонтальность, иначе перекошенный колодец выровнять впоследствии будет достаточно сложно.

Для качественной гидроизоляции используются:

  • цементный раствор (с внутренней стороны);
  • паклю;
  • баннерную ткань;
  • пленку ПВХ;
  • битум;
  • рулонные гидроизоляционные материалы.

Достоинства и недостатки конструкций из ЖБ-колец

  • Повышенная прочность. Устройства невосприимчивы к сильным нагрузкам по горизонтали и вертикали, возникающим из-за сезонной подвижности почвы.
  • Целостность конструкции. Герметизацию обеспечивают особые уступы по краям колец и применение уплотнителей. В излишне подвижных слоях почвы фрагменты шахты соединяют при помощи сварки.
  • Невосприимчивость к агрессивным воздействиям. Бетон устойчив к кислотным и щелочным компонентам, содержащимся в почве. Также он не подвержен разрушению под воздействием налета либо ила. Испортить железобетон не под силу ни мышам, ни насекомым.
  • Скорость постройки. С применением экскаватора установка колодца составит всего полдня.
  • Простота обслуживания. Процесс включает в себя систематическую замену фильтра и своевременную очистку стенок колодца от отложений.
  • Продолжительный срок эксплуатации.

Подготовка к работе

Изделия производят разных типоразмеров. Диаметр может быть от 0,7 до 2,5 м, высота – от 0,1 до 2,5 м: диапазон вариантов широк.

Для дренажного колодца обычно выбирают изделия высотой полметра и сечением 0,7–1,5 м. Их масса зависит от размера и может быть от 200 до 900 кг.

Поглотительные устройства ставят на насыпную фильтрующую подушку. Ее нужно сделать высотой не меньше полуметра из песка и гравийно-щебневой смеси. Обустройство подушки потребуется даже тогда, когда нижнее железобетонное кольцо оснащено встроенным фильтрующим днищем.

Накопители и инспекционные устройства устанавливают на плиту дна или на стяжку из цемента. Предварительно низ котлована необходимо утрамбовать. Кольца ставятся одно на другое с четким соблюдением вертикали. Стыкующиеся участки герметизируют битумной мастикой или жидким цементом. Чтобы сборные элементы были закреплены надежно, изнутри их соединяют стяжками из металла так, чтобы один край пластины держался на верхнем кольце, другой – на нижнем.

Как сделать колодец

Перед началом работ по установке дренажной системы необходимо подготовить проект. Это чертеж, в котором учитываются все особенности осушительной конструкции: уклон труб, их количество, материал, диаметр, вид колодца. На садовом участке можно использовать следующие материалы для устройства дренажного колодца:

  1. Пластик (ПВХ, ПЭ);
  2. Чугун;
  3. Железобетон или ЖБИ.

Естественно, легче всего работать с пластиком: он легкий, доступный и простой в установке. Многие хозяева делают такие колодцы из бочки или даже шланга большого диаметра

Также нужно обратить внимание на герметичность таких колодцев. Благодаря плотности пластиковых материалов, Вы можете не беспокоиться о прорыве

ПВХ не подвержен коррозии или накоплению минеральных осадков. Срок эксплуатации такого колодца более 50 лет. Для септика часто применяют специальные гофрированные трубы большого диаметра, которые используются для создания тепловой сети в коттеджах или многоэтажных домах. Главным недостатком пластика является его цена, которая часто значительно выше, чем у бетонных или металлических аналогов.

Пластиковый дренажный колодец

Чугун все чаще применяется для больших хозяйств, его сложно установить своими руками из-за высокого веса, зато металлу нет равных в прочности и жесткости. Многие мастера переходят на пластиковые трубы для дренажной системы, поэтому сложно будет обеспечить полную герметичность подключения системы, также не стоит забывать про вероятность засорения колодца минералами. Для установки чугуна Вам понадобятся специальные подъемные механизмы.

Относительно часто используется железобетон. В домашних условиях в основном делают колодца из бетонных колец, это значительно ускоряет работу (сравнительно с готовыми бетонными формами). Бетон прочный и долговечный, но может начать разрушаться из-за большого напора воды или от времени. Средний срок службы бетонного колодца – 30 лет.

Фото: колодец из бетонных колец

Пошаговая инструкция, как сделать дренажный колодец из пластиковой трубы:

Вам необходимо вычислить размеры септика. Для этого нужно определить уровень грунтовых вод и уклон труб. В самой низкой точке дренажной системы устанавливается дренажный колодец;
В зависимости от того, какой тип колодца нужен, Вы закрываете дно плиткой или пленкой либо оставляете его открытым

Очень важно место стыков снаружи у закрытого септика обработать мастикой или клеем для герметичности соединения;
Далее, копается яма для дренажного колодца, его устройство осуществляется на пару уровней ниже, нежели подводящая труба дренажа. Иными словами, от патрубка осушительной системы, который будет установлен в колодец, нужно отмерить 20-30 см;
Когда труба или прочий выбранный резервуар, установлен на дно ямы, Вы должны повторно смазать все швы мастикой для гарантии прочности

Оставьте конструкцию на несколько часов, чтобы герметик засох и упрочнился;
Очень важный момент – это установка насоса. Как понятно из описания видов колодцев, для водоприемного это устройство не нужно, ведь отсос нельзя устанавливать в землю. Но смотровые и поглотительные септики обязательно монтируются с насосом. Его подключают при помощи дополнительного шланга, не забудьте проверить заземление у прибора;
Теперь осталось только засыпать колодец. Нельзя использовать песок или грунт – они осядут при водном воздействии. Мы рекомендуем засыпку проездить мелким щебнем. Он не имеет больших острых углов, которые могут повредить поверхность септика;
После этого надеваете люк и закрываете его. Желательно продумать систему защиты колодца, чтобы к нему не имели доступа посторонние. Можно на люк установить специальный замочек.

Фото: установка дренажного колодца

В отдельных ситуациях устройство дренажного колодца производится в подвале или погребе. Это часто нужно для откачки воды из жилого здания. В таком случае устанавливается смотровой колодец, на дно которого ставится насос. Этот прибор откачивает воду из дома в уличную дренажную систему или в цистерны для дальнейшего вывоза с территории участка.

Материал изготовления дренажных колодцев

Дренажные колодцы изготовленные из пластика.

Пластик

Простой вариант для монтажа колодца – полимерные трубы с гофрированными стенками. Сооружения этого типа сборные. В комплект входят лотковая часть с патрубками (кинета, база), кольца шахты, уплотнительные кольца, верхняя коническая часть, крышка, лестница (если позволяют размеры).

Высоту шахты можно регулировать, устанавливая меньше или больше колец. Достоинства пластиковых сооружений – легкие, герметичные, не заиливаются, к ним просто подключить дрены.

Стеклопластик

Это современный композитный материал из смеси стекловолокна и полимеров. Стеклопластиковые колодцы обладают всеми достоинствами полимерных, но, в отличие от них, являются монолитными конструкциями.

Возможно изготовление сооружения произвольных размеров и конфигурации по чертежу заказчика. Преимущество емкостей из стеклопластика – допускается эксплуатация в агрессивных средах. Их недостаток – подходят для установки только на прямолинейных участках системы водоотведения.

Железобетонные кольца

Дренажный колодец из железобетонных колец.

Как и пластиковые, готовые бетонные водоприемные сооружения сборные. Их достоинство – долговечность.

Недостатки колодезных колец ЖБИ:

  • большой вес, для монтажа понадобится тяжелая подъемная техника;
  • нужна тщательная герметизация швов;
  • под действием движения грунта кольца могут смещаться относительно друг друга.

Из-за перечисленных недостатков сейчас в большинстве случаев для обустройства дренажной системы выбирают пластиковые и композитные изделия.

Полимерпесчаная смесь

Еще один сравнительно новый композитный материал – смесь песка с высокопрочным пластиком. Полимерпесчаные колодцы по конструкции похожи на бетонные – сборные из колец.

Их преимущества, по сравнению с сооружениями из ЖБИ:

  • меньше вес;
  • нет риска смещения колец;
  • проще монтаж, за счет наличия креплений между деталями комплекта.

Еще одно достоинство полимерпесчаных изделий – на их изготовление идут пластиковые отходы.

Особенности устройства водопроводных колодцев

Чтобы не возникало проблем с питьевой водой, к устройству колодцев для водопровода из бетонных колец следует отнестись ответственно. Это касается, прежде всего, их гидроизоляции и обеспечение герметичности стыков. Попадание внутрь колодца верховодки или песка из плывунов может привести к серьезным проблемам загрязнения питьевой воды.

Если местность болотистая или участок расположен в низине, появляется большая вероятность подтекания верховодки сквозь щели между кольцами в колодец. В этом случае, кроме качественной наружной гидроизоляции, потребуется установить еще и дренажную гильзу из песка толщиной до 50см вокруг колец. Она поможет снизить давление грунтовых вод на стенки колодца. Кроме этого, конструкцию необходимо устанавливать на дренажный слой.

Фото взято с сайта: http://dom.dacha-dom.ru. Автор фото: Андрей Дачник.

Герметичности межкольцевых швов можно добиться при помощи современных материалов:

  • резиновой уплотняющей ленты;
  • фиброрезины, полимезирующейся на воздухе;
  • плиточного морозоустойчивого клея с небольшим количеством жидкого стекла;
  • гидроизоляционных мембран, используемых при сооружении бассейнов;
  • специальных смесей на бетонной основе.

Дополнительной защитой служит армирующая стеклосетка и водостойкая шпаклевка.

Виды дренажа

Хотя часто используется термин «дренажный колодец для канализации» на самом деле существует несколько разновидностей таких конструкций. Они отличаются друг от друга, в первую очередь, предназначением. Кроме того, резервуары могут быть сделаны из разных материалов и иметь разные размеры. А вот устройство дренажного колодца в общих чертах во всех случаях будет одинаковым. Все виды таких конструкций — это специально обустроенная шахта или емкость, и в большинстве случаев ее дно изолируют. В эту емкость подводят трубы дренажной канализации. Верх колодца закрывают люком.

Прежде всего, следует выделить смотровые колодцы для дренажа. Они необходимы для того, чтобы регулярно проводить плановые осмотры канализации, для контроля состояния трубопровода, проведения ремонта (в случае такой необходимости) и прочистки труб. Ревизионный колодец (это его второе название) устраивают там, где есть риск заиливания системы. Размер конструкции должен соответствовать параметрам канализационной системы в целом. Если трубопровод небольшой, то диаметр смотрового колодца должен составлять 340−460 мм.

Для крупной канализационной системы ревизионный колодец должен быть побольше. Он может иметь в диаметре до полутора метров. Зачастую его оборудуют ступенями, по которым можно спускаться внутрь — для проведения ремонтных работ. Прочистка таких резервуаров осуществляется только путем промывания труб при сильном напоре воды (струю пускают под высоким давлением).

Watch this video on YouTube

Еще одна разновидность — это накопительный колодец, который также называют коллекторным или водоприемным. Как и следует из его названия, он нужен для того, чтобы собирать воду и затем откачивать весь ее объем в сточную канаву. Накопительный колодец представляет собой емкость большого диаметра и объема. К ней подводится каждая труба дренажной системы. Такой резервуар нужно обустроить там, где не получится устроить фильтрующий колодец или другим способом обеспечить отвод собранных канализацией вод. Обычно накопительные колодцы стараются разместить за пределами участка.

Приемный бак в таких случаях оснащают электрическим насосом, с помощью которого откачивают накопившуюся воду, чтобы потом поливать ею сад или сбросить в водоем.

Еще один вид — фильтрующие колодцы. Их целесообразно устраивать там, где грунт не слишком влажный. Обычно такие участки располагаются довольно далеко от природных водоемов. Фильтрующий тип подходит для тех случаев, когда в сутки объем воды, которую нужно откачать, не превышает 1 кубометра.

Watch this video on YouTube

Монтаж оборудования

Дренаж для септика можно сделать так:

  1. — Выкапывание  ямы;
  2. — Обустройство котлована.  Выкладывают кирпич по стенкам, оставляя небольшие отверстия для перфорации и разрывы, на которых нет раствора. Это позволяет  системе выводить  жидкость и через стенки;
  3. — Соединение  дренажного колодца с септиком через трубу
  4. — Запуск в эксплуатацию.

Более простая система  дренажа для септика обустраивается из железобетонного кольца без дна. Пробиваются отверстия для воды, поводится шланг и установка готова к эксплуатации.

И совсем простой и привычный способ обустройства  дренажного колодца –в яму  монтируют большую бочку из пластика с отверстиями для воды. Дно бочки можно утяжелить мелким гравием с песком. Помимо устойчивости, такой утяжелитель будет способствовать очищению жидкости и задержке осадка.

Разновидности

Существует несколько видов дренажных колодцев из бетонных колец:

  • смотровой;
  • поглотительный, или его еще называют фильтрующим;
  • дождеприемный, или его называют накопительным;
  • поворотный.

Смотровой

Данная конструкция отвечает за состояние трубопровода. С течением времени образуется ил, вместе с которым попадают частицы глины, песка и земли. Если твердые частицы проникнут внутрь, то они могут навредить стенкам труб. Что этого не случилось, устанавливают дренажные смотровые конструкции.

Такое возведение может быть поворотным/простым. Очистка происходит с помощью напора воды.

Что касается устройства, то дренажный колодец из бетонных колец смотрового вида устроен очень просто. Фитинги выступают в роли соединителя труб. Тело (внутренность) бывает гладким/гофрированным.

Иногда встречаются смотровые конструкции со ступенчатой формой. Верх сооружения закрывают крышкой.

Что касается размеров, то, как правило, они небольшие (в пределах 350-450 мм в диаметре). Иногда встречаются и крупногабаритные сооружения (в диаметре составляют 800-1400 мм).

Фильтрующий

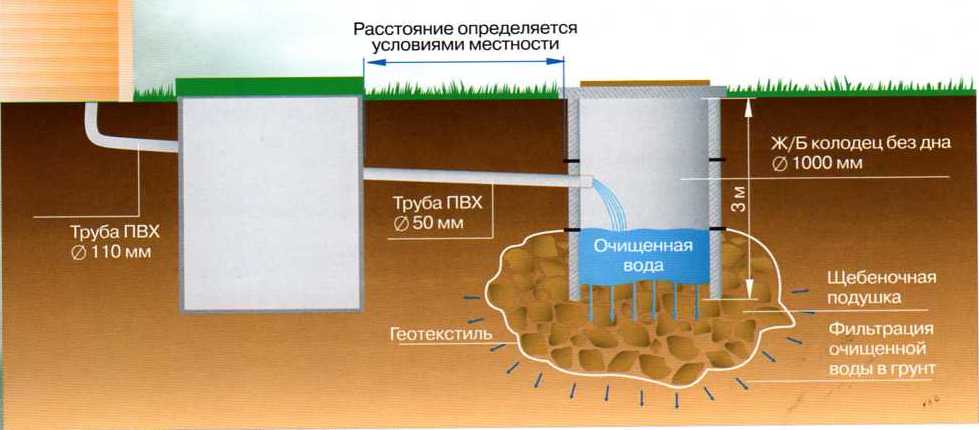

Схема фильрующего колодца

Бетонный фильтрующий колодец для дренажа используется для очистки и осушения приусадебного участка. Она неплохо очищает стоки от загрязнений. Для строительства понадобятся армированные звенья (также подойдет железобетонные или простые, изготовленные из бетонной смеси).

  1. Роют котлован, глубиной в два метра. Диаметр — немного больше диаметра кольца.
  2. Погружение звена. Одно устанавливают на другое.
  3. В днище и пространство, которое находится за звеньями, помещают щебень.
  4. проделывают дыры для труб. Для этого применяют алмазное бурение (стоит учесть, что данный процесс обойдется не дешево).
  5. Если верх конструкции находится выше уровня грунта, то его удаляют.
  6. Верх конструкции застилают геотекстильным материалом.

Дождеприемный

Дождеприемную конструкцию сооружают для того, чтобы в ней накапливалась жидкость, которая приходит с ливневого септика. Водоприемное сооружение должно обладать днищем, на которое помещают подушку из бетонной смеси или же можно сделать стяжку.

Щели следует заделать джутовым волокном в том случае, если соединения звеньев не происходит в замок.

Технология, схожа с фильтрующим колодцем. Отличие составляет наличие насоса и расположение емкости (ее устанавливают ниже проходящего трубопровода).

Возводят обычно в том случае, если грунтовой слой состоит из суглинистых/глиняных/скалистых пород.

Поворотный

Суть данной конструкции состоит в том, что к ней, в отличие от других видов колодцев, удобно подвести угловые, а также крестообразные трубы.

Устройство колодца из бетонных колец такого типа не мудреное:

  1. Выкапывают яму на пару звеньев.
  2. В них проделывают небольшого диаметра дыры, через которые будут проводить трубы.
  3. Выполняют угловые соединения.
  4. Верх колодца закрывают крышкой.

Обустройство дренажного колодца из бетонных колец

Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.

Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.

Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.

Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.

Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.

Полимерные кольца для канализации

На строительном рынке реализуют еще один вид колец большого диаметра, из которых можно собирать канализационные колодцы, их изготавливают из композита, состоящего из полимера и песка. Полимерпесчаные кольца в отличие от бетонных имеют следующие особенности:

  • Вес одного элемента диаметром 1 м – около 45 кг, поэтому их легко загружать, транспортировать и собирать.
  • Полимерпесчаные изделия устойчивы к коррозии и большинству агрессивных химических веществ, система канализации из них не нуждаются в гидроизоляции.
  • Устойчивы к высоким и низким температурам в широком диапазоне, их перепадам.
  • Монтаж колец канализации на замковое соединение шип в паз предотвращает смещение элементов и обеспечивает высокую герметизацию.
  • Срок их службы, в отличие от бетонных аналогов, по словам производителей достигает 100 лет.
  • Основной недостаток изделий – непомерно высокая цена, ограничивающая сферу их применения.
  • Также вследствие низкого веса при строительстве колодцев из вкопанных полимерпесчаных сегментов их лучше закопать цементно-песчаной смесью – она при застывании создаст жесткий тяжелый каркас, правда еще больше повысит стоимость всей конструкции.

Рис. 10 Размеры и конструкция колодезных пластиковых колец для обустройства канализации

Виды и размеры полимерных колец

Наиболее ходовые внутренние диаметры стенового полимерпесчаного элемента канализации – 750, 1000 и 1500 мм, его стандартная высота 200 мм, реже встречаются более высокие кольца в 250 мм. Сборные колодцы комплектуются дном толщиной до 50 мм и конусообразными верхними плитами высотой от 80 до 150 мм, имеющими центральный круглый люк, закрывающийся полимерной крышкой.

Возможно будет интересно узнать про охранную зону водопровода и канализации

Монтаж канализационных колодцев из полимерных материалов

Благодаря малому весу монтаж дренажного полимерпесчаного колодца отнимает незначительное количество времени, основные трудозатраты идут на выкапывание ямы. При обустройстве септика сборку дополнительного дренажного колодца проводят в следующем порядке:

  • Выкапывают яму нужной глубины механизированным или ручным способом, контролируя вертикальность стенок отвесом с грузом.
  • Перед тем, как установить кольца, на дно ямы засыпают песок и щебень общей толщиной около 700 мм, затем приступают к монтажу.
  • Один человек опускается в шахту, а второй подает ему на веревке кольца, вес которых не превышает 45 кг. После полной замковой сборки всей конструкции, сверху устанавливается конусообразная плита с люком для установки крышки, отверстие для сливной трубы может быть прорезано снаружи или изнутри колодца болгаркой с диском по металлу или бетону.
  • По окончании работ свободное пространство между ямой и полимерпесчаными кольцами засыпают цементно-песчаной смесью в соотношении 1:4 или 1:5 (зависит от марки цемента).

Рис. 11 Прайс-лист 2020 г на полимерпесчаные модули

Для монтажа дренажного канализационного колодца своими руками большинство домовладельцев используют бетонные кольца разных размеров, накрывая всю конструкцию плитой с люком и полимерной крышкой. Альтернатива бетонным изделиям – установка колец из полимерпесчаника, однако из-за их высокой стоимости, малого веса, ослабляющего замковые соединения, товар не пользуется широким спросом у рядового потребителя и редко применяется для устройства дренажных канализационных колодцев.

Накопительные дренажные колодцы

Это колодцы, в которые поступает вода для последующего сброса ее в водоемы или специальные каналы. Водоприемные устройства отличаются:

  • увеличенным диаметром (около полутора метров);
  • местом установки. Обычно установку выносят за пределы участка, подводя к ней все трубы, входящие в дренажную систему;
  • механизированной системой сброса воды.

Механизированная (или принудительная) система сброса стоков требует установки погружного насоса, который будет выводить воду в нужное место. Кстати, влагу можно не только сливать в овраги или водоемы, но и производить ею полив. Для упрощения обслуживания такие конструкции оснащают автоматической системой водосброса: при заполнении к определенной отметки, происходит автооткачка воды.

Материалы изготовления смотровых колодцев

Смотровые колодцы могут быть промышленного или самостоятельного изготовления. Как правило, проект колодца согласовывается с эксплуатирующей организацией.

Промышленность предлагает различные варианты готовых смотровых дренажных колодцев выполненных из: бетона, полимеров или композитов. Колодцы самостоятельного изготовления дополнительно могут выполняться из кирпича, бута. У каждого материала есть свои плюсы и минусы.

При изготовлении дренажного колодца своими руками необходимо учитывать морозостойкость и влагостойкость материалов

Подавляющее большинство дренажных колодцев изготовлено из армированного бетона. Применение бетона имеет свои плюсы:

  • отличное сопротивление выталкивающей силе воды;
  • способность держать большие нагрузки;
  • возможность изготовления вручную на месте сооружения;
  • невысокая цена.

Армированный бетон имеет плотность примерно в 2,5 раза больше чем вода. Имеет большую массу и высокий коэффициент трения с окружающим грунтом, что хорошо компенсирует выталкивающую силу воды.

Вместе с тем большая масса бетона имеет свои минусы:

  • необходимость применения грузоподъемной техники;
  • сложность выполнения отверстия для ввода и вывода дренажных труб;
  • необходимость обустройства подъездных путей на период проведения монтажных работ;
  • невозможность добиться полноценной водонепроницаемости.

Композитные и полимерные смотровые колодцы заводской готовности могут применяться на трубопроводах до 400мм.

Сооружение пластикового смотрового колодца напоминает конструктор, фасонные и функциональные части хорошо подходят друг к другу. Для достижения необходимых размеров пластик легко распиливается

Современное градостроение все чаще использует полимерные дренажные колодца. Для этого есть ряд причин:

  • простота монтажа;
  • широкий выбор фасонных частей;
  • высокая скорость сооружения;
  • герметичность;
  • малый вес.

Перевозка полимерных или композитных колодцев осуществляется обычным грузовым транспортом. Для сборки и установки колодца достаточно трех человек. Однако и у таких колодцев есть минусы:

  • высокая цена;
  • недостаточная устойчивость;
  • изготовление по индивидуальным проектным данным стоит очень дорого.

При приобретении пластикового колодца необходимо обращать внимание на выдерживаемые нагрузки, особенно если колодец монтируется в пределах проезжей части. Галерея изображений
Фото из
Шаг 1: Сборка пластикового колодца начинается с установки днища на утрамбованное дно траншеи или котлована

Галерея изображений
Фото из
Шаг 1: Сборка пластикового колодца начинается с установки днища на утрамбованное дно траншеи или котлована

Шаг 2: Для устройства шахты от гофрированной полимерной трубы отрезается заданный проектом кусок

Шаг 3: На крайнее углубление гофры устанавливается уплотнительное кольцо, затем край с уплотнителем соединяется с днищем

После подключения к смотровому колодцу труб траншею или котлован заполняют послойно грунтом. В завершении на горловину шахты устанавливается люк

Установка днища пластикового колодца

Раскрой пластиковой трубы на элементы

Уплотнитель для соединения с днищем

Отсыпка грунта в траншею или котлован

Кирпичные колодцы имеют плюсы и минусы сходные с бетонными колодцами. К дополнительному преимуществу кирпичного колодца можно отнести простоту достижения заданных размеров. Однако такой колодец требует большего времени на возведение.

Кирпич удобно применять для получения необходимых размеров так как необходимые бетонные изделия не всегда есть в наличии

Железобетонные кольца для дренажных колодцев: преимущество материала и его недостатки

Отменные технические характеристики железобетона позволяют сооружать колодцы в любых районах, кроме Крайнего Севера. Достоинства материала такие:

  • Возможность установки на большую глубину достигается высокими показателями прочности;
  • Стойкость к агрессивному воздействию;
  • Быстрый и достаточно простой монтаж (все кольца выпускаются в готовом виде, поэтому потребуется лишь доставка и установка на месте);
  • Целостность конструкции, достигаемая отливом в специальной форме;
  • Водонепроницаемость, стойкость к движению грунта;
  • Долгий срок эксплуатации;
  • Возможность заказа конструкций по индивидуальным чертежам.

Изготовление колец из бетона для колодцев производится методом вибропрессования с использованием мелкозернистой бетонной смеси. Армирование стенок арматурными стержнями и проволокой дополняет прочностные качества, придавая при этом известную гибкость.

Недостатки заключаются в следующем:

  1. Тяжелый вес, что диктует необходимость использования тяжелой техники для монтажа, а также обустройство подъездных путей;
  2. Необходимость тщательной герметизации стыков;
  3. Хрупкость.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
