Буржуйки из баллона, бочки или трубы
С нуля буржуйку собирать не нужно. Корпус лучше взять уже готовый. Главное, чтобы толщина стенки была от 2 миллиметров, а лучше 4-5. Тогда корпус не прогорит и прослужит 2-3 года. Поэтому их можно сделать своими руками из газового баллона, толстостенной трубы или бочки. Часто они валяются за ненадобностью, а в качестве печи для гаража на дровах – это лучший вариант.
Ниже будут рассмотрены 2 типа буржуек по способу позиционирования.
Вертикальная
Самая простая печка для гаража на дровах. Ориентироваться можно на этот чертеж, а размеры брать произвольно.
Действовать можно так:
- Сначала необходимо подготовить корпус. Если это труба, то с торцов ее нужно заварить и сделать отверстие для дымохода. Баллоном попроще: печь для гаража на дровах требует дымохода, поэтому нужно лишь вкрутить трубу в отверстие для клапана. Обычно оно имеет левую резьбу G3/8, если объем больше 15 литров.
- Теперь необходимо сделать место под закладку дров и зольник. На чертеже выше видно, что верхнее отверстие больше. Оно необходимо для закладки дров. Под ним устанавливается решетка. Возле дна необходимо прорезать зольник. Кстати, отрезанные части не выбрасывайте. Из них получатся хорошие дверки.
Теперь необходимо врезать дымоход. В крышке вырезается отверстие (лучше сделать это корончатым сверлом). Для дымохода хватит обычной трубы диаметром 10 сантиметров. Чтобы печка в гараж не дымила в помещение, все сварные швы проверьте мыльным раствором.
Осталось только вывести трубу наружу. Ставить уплотнитель на дверцы нет необходимости. Собранная буржуйка в гараж своими руками не должна быть герметичной – это только снизит эффективность. Через щели будет всасываться воздух и поддерживать горение.
Горизонтальные
Нестандартная форма печки в гараж на дровах, но вот эффективность ее куда выше. За 1 заход можно заложить больше дров, а значит разогрев и продолжительность горения дольше.
Процесс сборки выглядит так:
- Сразу к бокам нужно приварить направляющие из профильной трубы. Так корпус не будет шататься. Удобнее всего это сделать коронкой по металлу на 100 миллиметров. Из трубы с аналогичным внутренним диаметром нужно сделать дымоход. Он должен идти перпендикулярно вверх.
- Горизонтальное направление не даст сделать зольник прямо в корпусе, поэтому его нужно дополнительно приварить. В днище между ножками понадобится насверлить много отверстий. Через них зола из камеры будет падать в зольник. Его лучше сделать из куска швеллера.
- Пришло время сделать дверцу. Желательно сделать ее с металлической рамкой из квадратной трубы. Выглядеть это должно так. Приварить рамку лучше точечно. Образовавшиеся щели понадобятся для забора воздуха.
Из двух бочек
Самодельная печь для гаража всегда имеет проблему с теплоотдачей. Она быстро раскаляется и дотронуться до нее невозможно. К тому же она быстро остывает и эту проблему необходимо решать.
Чтобы решить проблему, понадобятся 2 бочки разного диаметра – одна должна свободно входить в другую. Свободное пространство между ними заполняется песком, галькой или мелким гравием.
Буржуйка для гаража — чем она интересна
Небольшая печь-буржуйка, которая была очень популярна в начале ХХ века, и сейчас не теряет актуальности. В свое время она заменила камины, но как только появились централизованное отопление и печи на газу, стала потихоньку сдавать позиции и пропала из жилищ. Тем не менее, до сих пор такие печурки можно встретить на дачах и гаражах.
Интересно, что большинство буржуек, которые использовались в военные годы, делалось своими руками. Их использовали солдаты в землянках и блиндажах, жители домов, когда отключали центральное отопление, строители — в жилых бытовках. После войны буржуйки были менее распространены. Но во второй половине ХХ века в СССР людям начали активно выделять дачные участки, и буржуйки стали часто появляться в дачных домиках.
Буржуйка полностью изготавливается из металла, имеющего отличные показатели теплопроводности, а значит она очень и очень быстро способна прогреть небольшое помещение. Нагрев воздуха в комнате начинается сразу же, как только печь зажигается. Правда, остывает она тоже быстро, и для поддержания тепла ее приходится постоянно топить. Труба у такой печурки также изготавливалась из металла.
Печка буржуйка для гаража
Главный минус такой печки — высокая пожароопасность
С ней нужно обращаться внимательно и осторожно, не оставлять без присмотра во время горения, рядом не должно быть легковоспламеняющихся предметов и жидкостей. Но зато она крайне проста в использовании, многофункциональна, ее очень просто сделать своими руками, куда-то перевезти или установить в новом месте
Почему же буржуйку часто применяют в гаражах? Ответ выше: эта печка очень быстро прогревает помещение и при этом быстро остывает
Идеальный вариант, который позволит быстро прогреть тот же гараж, но при этом на короткое время, только пока человек работает в нем. А ведь находиться в гараже все равно долгое время вряд ли кто-то будет. И оставлять затопленную печь без присмотра рядом со своим железным конем опасно. Значит, перед уходом нужно дождаться, когда печь потухнет. Словом, учитывая все эти факторы, буржуйка — отличный недорогой вариант для обогрева гаража. Та же кирпичная печь будет прогреваться намного дольше!
Почему же буржуйку часто применяют в гаражах? Ответ выше: эта печка очень быстро прогревает помещение и при этом быстро остывает. Идеальный вариант, который позволит быстро прогреть тот же гараж, но при этом на короткое время, только пока человек работает в нем. А ведь находиться в гараже все равно долгое время вряд ли кто-то будет. И оставлять затопленную печь без присмотра рядом со своим железным конем опасно. Значит, перед уходом нужно дождаться, когда печь потухнет. Словом, учитывая все эти факторы, буржуйка — отличный недорогой вариант для обогрева гаража. Та же кирпичная печь будет прогреваться намного дольше!
Самодельная буржуйка из бочки
Да и топить буржуйку можно чем угодно — она абсолютно не требовательна к качеству топлива. Подойдут не только дрова или пеллеты, но и древесные отходы, гнилые сухие доски и так далее.
Сделать такую печку можно самостоятельно и разными способами. Мы же предлагаем вам создать буржуйку из автомобильных дисков — старые точно есть в гараже у каждого автомобилиста, и изготовление буржуйки из них — отличный способ подарить дискам вторую жизнь и сделать надежное и долговечное устройство для обогрева помещения.
Буржуйка из трубы или бочки своими руками
Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:
- На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
- Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
- Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
- У конструкции из трубы заваривают торцы.
- Снизу приваривают ножки
- В верхней части вырезают отверстие для дымохода.
- Приваривают петли, навешивают дверцы.
- Присоединяют дымоотводную трубу.
Сборка горизонтального варианта немного отличается:
- Дверку для топки из вырезанного куска устанавливают на торце.
- Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
- Для установки печки из уголков или труб делают подставку.
- Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
- Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.
Особенности, плюсы и минусы самодельной буржуйки из колесных дисков
Сейчас покупать буржуйку кустарного производства или делать самостоятельно совсем не обязательно. Можно купить готовую в магазине. Причем некоторые варианты выглядят достаточно симпатично, а в области дверцы имеют закаленное стекло, которое позволяет превратить такую печь в импровизированный камин и наблюдать за пламенем. Да даже обычные буржуйки из магазина, без стекла, выглядят достаточно хорошо. А вот вопрос качества остается открытым. Можно купить самую дешевую печь, но она быстро прогорит — пустая трата денег. А качественные буржуйки точно не будут отдавать за бесценок.
Печка-буржуйка из магазина
Кроме того, хорошая современная буржуйка делается максимально безопасной, что тоже повышает ее стоимость. Раньше интенсивность горения регулировали открыванием дверцы, сейчас — специальными задвижками, что повысило уровень безопасности во время использования устройства. Кроме того, хорошие магазинные буржуйки гораздо экономичнее в плане расхода топлива, чем кустарные. Дымоход тоже конструируется по-другому: теперь буржуйки имеют специальные дымовые камеры или особые системы, благодаря чему трубы прогорают достаточно редко. В дымовых камерах дым успевает немного остыть, прежде чем отправиться в окружающую среду.
Мы все же предлагаем сделать буржуйку своими руками, но такую, которая будет надежной и долговечной. Это не долго, но уверенности в такой печурке будет гораздо больше, чем в дешевом магазинном варианте. Так что вы не только сэкономите деньги, но и сможете работать в теплом гараже далеко не один сезон.
Буржуйка из колесных дисков
Например, из колесных дисков можно создать качественную и долговечную буржуйку. Ее достоинства:
- низкая стоимость — для создания такого изделия не потребуется приобретать какие-то особенные материалы;
- долговечность — автомобильные диски очень толстые и прочные;
- термостойкость — сплав, который используется для создания дисков, выдерживает без труда очень высокие температуры;
- высокая скорость нагрева — такая буржуйка быстро прогревается до нужного уровня и быстро прогревает и помещение (КПД достигает 85%);
- неограниченность в размерах — для создания печурки можно использовать 2-4 и более дисков в зависимости от ваших требований.
Минусы у этой конструкции, конечно, тоже есть. Для изготовления такой буржуйки нужны навыки сварщика и сварочный аппарат. Кроме того, у изделия сохраняются и остальные недостатки любой печки подобного плана: пожароопасность, быстрое остывание.
Также важно учитывать некоторые особенности. Так, расстояние между нижней частью топки и колосником до первой преграды для дыма (верхней частью топки) не должно быть менее 45-50 см
Если же топить печь придется сырыми дровами, то оно должно быть еще больше — 65-80 см. Необходимость выдерживать такое расстояние обусловлена тем, что дым, выходя через дымоход слишком быстро, уносит с собой львиную долю тепла. В результате — снижение КПД. Также из-за этого внутри печи образуется много нагара, сажи, которые тоже снижают КПД и повышают пожароопасность печи.

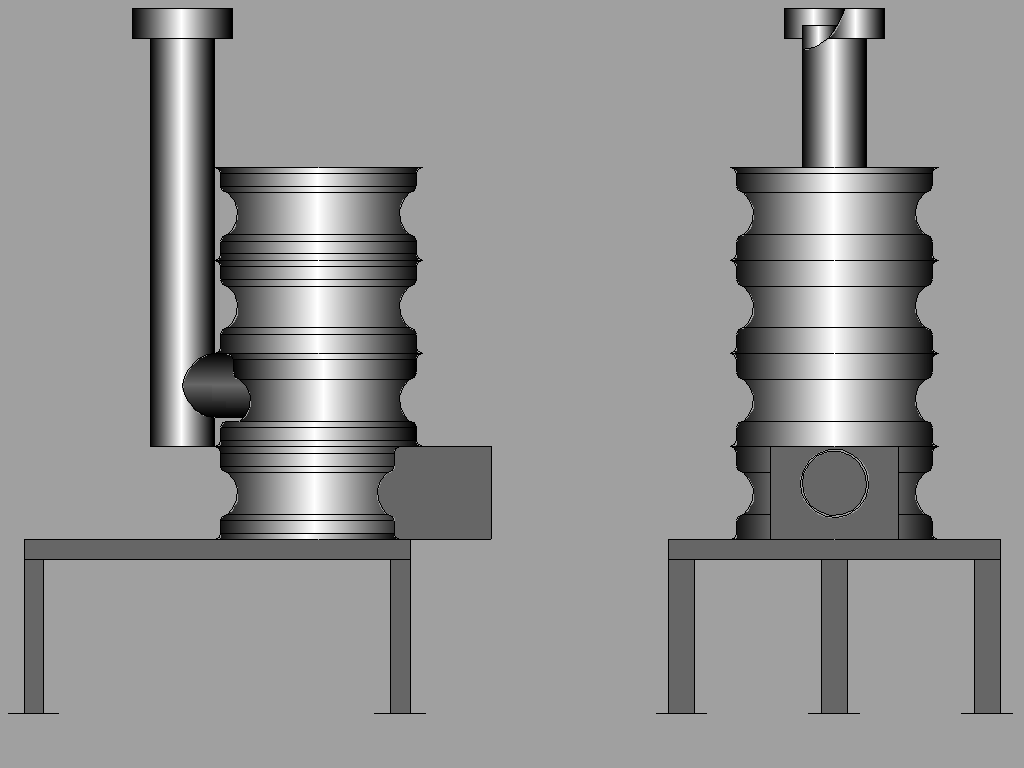

Схема буржуйки из дисков для автомобиля
Для топки буржуйки из дисков часто используется некачественное топливо, мусор и отходы, а оптимальные размеры печи для гаража далеко не самые большие. То есть высоким топочный отдел во многих случаях сделать просто невозможно. В этом случае проще сделать особую колосниковую конструкцию, собранную из толстой стали или арматуры. Ее ставят внутри печи, оставляя небольшой зазор в 5 мм, для учета температурного расширения материалов. За счет такого колосника можно решить проблему с КПД у маленькой печи.
Преимущества и недостатки
Для обогрева гаража печь делается из дисков для Камаза — они большого диаметра
Перед принятием решения в пользу изготовления буржуйки из дисков своими руками следует объективно оценить положительные и отрицательные стороны этого сооружения.
Достоинства:
- Низкая себестоимость. Требуются незначительные вложения, так как основная часть изготавливается из бросового сырья или приобретенного недорого материала.
- Долговечность. В производстве колес используется особая сталь, устойчивая к коррозии, трению и нагреву до экстремально высокой температуры.
- Компактность и легкость. Готовое изделие можно без труда перемещать по помещению, а при необходимости вывозить на другие объекты, в том числе и в походы.
- Простота сборки. Сделать печку из дисков сможет даже начинающий ремонтник стандартным набором инструментов, которые есть в любом гараже.
- Эффективность нагрева. Обогреватель быстро начинает выделять сильный жар, в считаные минуты создавая теплую и комфортную обстановку.
Металл быстро остывает после нагревания
Недостатки:
Слабая тяга. Приходится значительно увеличивать высоту трубы, а это дополнительные сложности и расходы.
Быстрое остывание после прогорания топлива. Стенки очага тонкие, он греет строение только при условии постоянной загрузки горючего.
Сильный жар от стенок
При неосторожности можно получить ожог руки.
Низкая высота корпуса и загрузочного отверстия. Очаг неудобно топить, а также готовить, используя верхнюю поверхность для приготовления пищи.
Исходя из анализа особенностей устройства, перспектив его применения и собственных умений принимается решение о целесообразности его изготовления.
Сборка буржуйки из дисков
Сборка корпуса проводится на основе составленного чертежа.
Для удобства и опоры необходимо приварить ножки
Последовательность работ:
- Удалить у заготовок центральные выступающие внутрь части.
- Изготовить из железной пластины два круга с размерами дисков.
- Вырезать в кольцах прямоугольные отверстия для топки и поддувала.
- Приделать упоры для колосников, используя уголок.
- Зафиксировать диски между собой и провести их сваривание по краям.
- Соединить между собой парные фрагменты. Получится труба с фигурными стенками.
- Приварить к низу корпуса круглую пластину. Сточить выступающий за края металл.
- Сделать отверстие для трубы на верхнем круге. Установить на него патрубок меньшего, чем дымоход диаметр.
- Приварить верхнюю пластину.
В завершение укладывается колосник, корпус очищается от окалины и брызг металла, закругляются острые углы, проводится полировка под грунтовку и покраску.
Дверцы, ножки, выхлопная труба
Ручки, задвижки и ножки изготавливаются из арматуры и оставшегося после резки листов железа. Петли лучше брать заводского изготовления и крепить их на корпус и дверки болтами. Это обосновано тем, что от сварки изделия могут деформироваться. Ножки следует крепить к раме из уголка, а уже ее приваривать к днищу очага. Труба насаживается на патрубок, после чего крепится к стене хомутами. Стыки заделываются асбестовым шнуром или бинтом.
Несколько способов изготовления пошагово
Самая легкая в исполнении модель – это одинарный очаг из диска колеса своими руками. Конструкция сделана из одного колеса с подставкой.
Алгоритм действий:
- Вырежьте внутреннюю стенку, сделав колесо напоминающим бочку.
- Если в заготовке есть отверстия – заделайте их. Возьмите шайбы, закройте ними дырки и приварите их.
- Закройте пласт, но не забудьте оставить отверстия, через которые будут продуваться угли.
- Приварите 4 ножки ко дну диска.
- Очистите все швы, отшлифуйте срезы.
- Вырежьте небольшое окно, чтобы у вас была возможность наблюдать за огнем и чистить топку.
- Приварите ручки, чтобы мангал можно было переносить с места на место.
Гриль из диска колеса своими руками фото
Как сделать двойной мангал из штампованных дисков своими руками?
- Подберите два колесных диска. Размер выбирайте исходя от габаритов казана – 15 или 13.
- Возьмите один диск и отметьте линию по кругу, по которой будете делать разрез. Чертите сверху над отверстиями.
- Вырежьте нарисованный круг аппаратом для сварки. Отрезанную часть можно использовать как крышку. Также она может выступить как подставка под казан.
- Подготовьте сварочный аппарат. Возьмите второй диск и заварите большое отверстие по центру, заранее подготовленным отрезком из металла.
- Установите один диск на второй и приварите их друг ко другу.
- Если шов после сварки получился грубым, его можно поправить с помощью болгарской пилы. Сточите и срежьте все выступающие неровности.
- Нарисуйте контуры будущей дверцы, что будет открывать топку. Вырежьте ее по отмеченной черте, оставляя четвертую сторону.
- Дверцы нуждаются в петле. Ее можно соорудить с помощью одного болта. Возьмите болт, срежьте его верхушку и найдите две гайки по размеру.
- Первую гайку приварите к дверце, вторую – к мангалу.
- Вкрутите болт в резьбу одной и второй гайки. Если есть желание, то петель можно сделать несколько.
- Сделайте ручку для дверцы. Найдите любой симпатичный кусок металла и приварите его.
- Также не забудьте сделать ручки для всей конструкции, чтобы облегчить ее транспортировку и перемещение.
- Чтобы дым покидал топку равномерно, сделайте несколько ровных отверстий по диаметру конструкции.
Ножки для мангала
Приготовьте ножки для конструкции, чтобы сделать ее устойчивой. Если вы делаете мангал для дачи, то просто приварите их к изделию. Но если вам нужен разборной механизм, то подставку можно сделать съёмной.
- Подготовьте несколько отрезков профиля, которые станут пазами для ножек (3 или 4). Они должны быть больше по размеру. Приварите их к основной конструкции на равных расстояниях друг от друга. Угол наклона должен быть одинаковым.
- Отрежьте несколько равных ножек из металлического прямоугольного профиля.
- Проверьте как вставляются отрезки в пазы. Если их трудно вставить, подточите края с помощью болгарской пилы, а после забейте в крепления молотком. Печка под казан своими руками готова.
Как приварить к мангалу ножки из дисков авто
Внимание! Лучшая длина для ножек – 45-50 см. Еще одна вариация самодельной печи – это коптильня. Для сбора конструкции вам понадобится два колесных диска
Как сделать печку из колесных дисков?
Для сбора конструкции вам понадобится два колесных диска. Как сделать печку из колесных дисков?
Еще одна вариация самодельной печи – это коптильня. Для сбора конструкции вам понадобится два колесных диска. Как сделать печку из колесных дисков?
Алгоритм действий:
- Приставьте два основания друг ко другу.
- Не вырезайте центральную часть из верхнего колеса. Она будет крышкой, удержит дым, и станет системой отвода. Это готовая подставка под казан из автомобильных дисков.
- Вырежьте основание из нижнего диска и приварите две части, сделав их одним целым.
- С помощью сварки прикрепите ножки.
- По центру мангала отметьте дверцу и вырежьте ее. Петлю сделайте по тому способу, который описан выше.

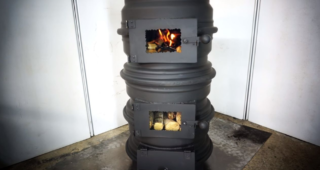

Фото: Печка из колесных дисков
Декорирование мангала
Чтобы изделие имело симпатичный вид, его нужно покрасить. Избавьтесь от старой краски, с помощью обжига всей конструкции. Остатки покрытия счистите наждачной бумагой или шкуркой. Далее возьмите термостойкую краску и покрасьте мангал в любой цвет. Черный выглядит достойнее всего.
Фото готовых самодельных мангалов:
Достоинства и недостатки
К достоинствам этого мангала относится относительная дешевизна и доступность исходных материалов, а также простота исполнения. Он компактен, его легко можно взять с собой на дачу или на природу.
У подобного мангала есть свои плюсы и минусы
Однако маленькая рабочая поверхность иногда является недостатком: для отдыха с большой компанией этот вариант не подходит. Кроме того, из–за небольшой высоты конструкции воздушная тяга может оказаться недостаточной, из-за чего угли будут затухать. Наконец, для изготовления такой конструкции необходим сварочный аппарат, который есть не у всех.
Что нужно знать о печах
Делая печь из дисков автомобиля, нужно знать еще об одном обстоятельстве. По правилам строения пламенных печей на твердом топливе от пода топки или колосниковой решетки, т.е. оттуда, куда кладут топливо, до первого по вертикали препятствия току дымовых газов (напр. свода топки) должно быть не менее 40-50 см, если в печь загружается кондиционное топливо. Если сырое или бросовое, указанное расстояние нужно увеличить до 60-80 см; время прогрева печи тогда вырастет. Последнее для печей из дисков несущественно, т.к. прогреваются они быстро.
Причина – из твердого топлива выделяются горячие пиролизные газы, вносящие существенную, или даже определяющую, долю в тепловыделение. Если пиролизные газы соприкоснутся с менее нагретой поверхностью, они не смогут догореть и выпадет сажа. При дальнейшем пользовании такой печью произойдет ее закоксовывание – на своде топки и в дымоходе образуется плотный нагар. Он не только уменьшает тепловую эффективность печи (аналог КПД в печном деле), но и пожароопасен.
Печи из дисков очень часто эксплуатируются именно на бросовом топливе (гнилой сушняк, сыроватые обрезки и т.п.), но в то же время негодных дисков на высокую печь может просто не хватить, или же оптимальная в данном случае схема печи (см. далее) не позволит сделать высокую топку. Тогда сделать печь из дисков можно, применив нестандартную колосниковую решетку из стального листа от 6 мм и арматурных прутьев от 10 мм. Опасаться, что воздуха на горение не хватит, не нужно: через отверстие диаметром 10 см, при дымоходе высотой 1,5 м, его пройдет достаточно для мощности 18 кВт на дровах и 30 кВт на угле. Печь из дисков такую никогда не разовьет.
Нестандартный колосник для печи из автодисков
Нестандартный колосник просто вкладывается в печь с зазором ок. 6-10 мм, из-за разности ТКР материалов, см. выше. Такое исполнение имеет еще одно преимущество – решается проблема зольника, для печей из дисков достаточно серьезная. В данном случае под золу просто подставляют жестяную банку диаметром от 15 см.
Буржуйка для гаража — чем она интересна
Небольшая печь-буржуйка, которая была очень популярна в начале ХХ века, и сейчас не теряет актуальности. В свое время она заменила камины, но как только появились централизованное отопление и печи на газу, стала потихоньку сдавать позиции и пропала из жилищ. Тем не менее, до сих пор такие печурки можно встретить на дачах и гаражах.
Интересно, что большинство буржуек, которые использовались в военные годы, делалось своими руками. Их использовали солдаты в землянках и блиндажах, жители домов, когда отключали центральное отопление, строители — в жилых бытовках. После войны буржуйки были менее распространены. Но во второй половине ХХ века в СССР людям начали активно выделять дачные участки, и буржуйки стали часто появляться в дачных домиках.
Буржуйка полностью изготавливается из металла, имеющего отличные показатели теплопроводности, а значит она очень и очень быстро способна прогреть небольшое помещение. Нагрев воздуха в комнате начинается сразу же, как только печь зажигается. Правда, остывает она тоже быстро, и для поддержания тепла ее приходится постоянно топить. Труба у такой печурки также изготавливалась из металла.
Печка буржуйка для гаража
Главный минус такой печки — высокая пожароопасность
С ней нужно обращаться внимательно и осторожно, не оставлять без присмотра во время горения, рядом не должно быть легковоспламеняющихся предметов и жидкостей. Но зато она крайне проста в использовании, многофункциональна, ее очень просто сделать своими руками, куда-то перевезти или установить в новом месте
Почему же буржуйку часто применяют в гаражах? Ответ выше: эта печка очень быстро прогревает помещение и при этом быстро остывает. Идеальный вариант, который позволит быстро прогреть тот же гараж, но при этом на короткое время, только пока человек работает в нем. А ведь находиться в гараже все равно долгое время вряд ли кто-то будет. И оставлять затопленную печь без присмотра рядом со своим железным конем опасно. Значит, перед уходом нужно дождаться, когда печь потухнет. Словом, учитывая все эти факторы, буржуйка — отличный недорогой вариант для обогрева гаража. Та же кирпичная печь будет прогреваться намного дольше!
Самодельная буржуйка из бочки
Да и топить буржуйку можно чем угодно — она абсолютно не требовательна к качеству топлива. Подойдут не только дрова или пеллеты, но и древесные отходы, гнилые сухие доски и так далее.
Сделать такую печку можно самостоятельно и разными способами. Мы же предлагаем вам создать буржуйку из автомобильных дисков — старые точно есть в гараже у каждого автомобилиста, и изготовление буржуйки из них — отличный способ подарить дискам вторую жизнь и сделать надежное и долговечное устройство для обогрева помещения.
Делаем печь из колесных дисков: пошаговая инструкция
Благодаря грамотно оборудованным теплицам можно добиться хороших результатов в выращивании сельскохозяйственных растений Важно обратить внимание на то, что алюминиевые колеса для этих целей непригодны. Можно взять автомобильные диски, к примеру, от машины ЗИЛ Диаметр такого колеса составляет 50 см, а высота — 25 см
Печь из бочки на опилках длительного горения. Делаем буржуйку с водяным контуром. Ты вот пишешь: “…Такие аппараты фигурировали во множестве французских фильмов, начиная с Луй де Финеса”.
В двух словах — две подряд ошибки — и не случайные а от безграмотности и незнания.
Что нужно знать о дисках
Многовато будет, да и стыдно должно быть тоже! Не ищи соломинки у других, когда у самого бревно в глазу! Напишу под этим комментом, раз уж г-н valkar соизволил повести себя как баба и занес меня в черный список.
Вопиющая безграмотность и срамота — обращаться к незнакомому человеку на “ты”. Это один. Той записи много лет и с тех пор утекло много воды.
Правила пожарной безопасности при изготовлении печи очень важно соблюдать. Это позволит предотвратить неприятные ситуации и травмы
Важно понимать, что печь из дисков греет инфракрасным излучением. Именно поэтому рекомендуется выполнение экранирования для преобразования инфракрасного потока в теплый воздух. Экранирование предполагает окружение печи стальной обшивкой, которую устанавливают так, чтобы от пола до самой конструкции, а также между обшивкой и печью оставался зазор в см.
Это два. Это три. И да, вас уже победили. Аххах, держите некрофила Этой записи сто лет в обед.
С покупкой гаража было принято решение изготовить печку чтобы работать в гараже в холодное время года. В наличии было 5 колес от жигуля, выкинуть жалко, а место занимают. Поискав в сети идеи по изготовлении печки из дисков набросал эскиз и начал делать. По поводу качества сварки сразу скажу что это печка мое первое сварочное изделие, учился варить по ходу, после 5 кг сожженных электродов понял принцип сварки и швы начали получатся лучше.
Это ж как должен был подгореть пукан, чтобы это найти? У меня -досадная ошибка, пропуск буквы, невнимательность и не более, а у тебя — вопиющая безграмотность и срамота на все рускоговорящее пространство!
А это две большие разницы! Поменьше бы ты искал у других людей мелких “проколов”, а следил побольше за собой! Больше с тобой вести полемику нет никакого интереса! Лет назад, мы изготовили подобную печь для бокса на три Газели.
Печь делали из Камазовских дисков. По сути принцип тот же, но в место одной трубы сквозь топку, вварили несколько труб двух дюймовых в шахматном порядке, что бы больше была площадь прогрева. Эти трубы сделали ещё под наклоном, плюс диффузор с электро вентилятором.
Бокс на кв. Тепла вполне хватало, для работы в свитере, при на улице.
А насчет задвижки chlavik прав. Рассекатель крепится на 2 металлических ножках.
Верхний диск представляет собой резервуар для подачи теплой воды. К нему прикрепляется труба удобной длины, а также монтируется краник.
По центру располагается труба, для отвода дыма.
Изготовление печи из автомобильных дисков
Дымоход фиксируется к опорной площадке подкосами. Под опорной площадкой располагается лист оцинкового железа. Это общая схема сваривания печи из дисков. Рассмотрим более подробно нюансы создания отдельных частей конструкции. Для полного и качественного обогрева воды и камней, в каждом диске-посреднике должны находиться рассекатель или отражатель.
Каменка представляет собой емкость с трубой по центру для отвода дыма. Необходимо полностью сварить днище, установить трубу и присоединить емкость к верхней части топки. К третьему диску — верхней части топки — прикрепляется труба с помощью кожухов, а внутри устанавливается рассекатель для воздуха для обогрева резервуара.
Фундамент печи должен быть монолитным и немного выходить за границы топки. Средние размеры фундамента — х мм.
Топка делится на 2 равные части: на уровне пола раздевалки, откуда происходит подача свежего воздуха и на уровне парной, где забрасываются твердотопливные материалы. В обоих случаях прикрепляются металлические дверцы, а между уровнями устанавливается конструкция для горения. Сборку печки стоит начинать с кладки топки и сваривания элементов.
Сначала устанавливаются внутренние части конструкции — рассекатель и отражатель воздуха, потом привариваются днища к конструкциям для воды и камней. Второй диск служит в роли каменки. Третий используется в качестве ещё одного теплообменника, четвёртый является баком для подогрева воды. Возьмите колёсные диски нужного размера, очистите от грязи, ржавчины или отшелушивающихся остатков краски.
Пошаговое руководство изготовления печи
Воодушевившись тем, что вы самостоятельно сделаете нужную в хозяйстве вещь, и, взяв необходимые инструменты и материалы, можно начинать делать печь под казан.
Стоит отметить, что конструкция из алюминиевых колес не подойдет, нужно брать стальные диски в количестве двух штук.
Сначала изготавливаем верхнюю часть печи. Повернув диск крепежной площадкой вверх вырезать болгаркой круг через болтовые отверстия и вытащить середину. В итоге вы получите устойчивую поверхность, куда будет ставиться казан.
Вторым этапом работы будет изготовление низа печки. Диск поворачиваем так, чтобы крепежная площадка была снизу, сверху ставим верхнюю часть печки, которую мы сделали в предыдущем этапе. Сварить два диска между собой по кругу.
Чтобы печь можно было топить, в нижней части нужно прорезать отверстие примерно 20 на 12 см. Чтобы конструкция была прочной, сделайте отверстие на два сантиметра выше от нижнего края. Вырезанная часть послужит хорошей дверцей для топочной камеры.
Для устойчивости конструкции, нужно приварить к ней три подножки, длина которых около 20–30 см. В качестве материала можно использовать стальные уголки.
Чтобы печь можно было удобно переносить, по бокам приварите к ней ручки.
Используйте металлическую пластину, чтобы закрывать отверстие в ступице диска на дне печки.
Вот так за несколько часов у вас получится отличная печь из автомобильных дисков, которая хорошо подойдет для приготовления любимых блюд.
