Разновидности устройств газового отопления в доме

Как рассчитать расход магистрального газа при отоплении жилья?

Стандартные расчеты выполняются на основании действующей формулы. Формула для каждого случая общая — А = Q / q * ɳ, где:

  • Q — мощность котла, которая требуется для обогрева определенной территории. Чтобы рассчитать этот показатель, потребуется количество кв. метров в жилище умножить на базовое значение;
  • q — это марка газа и его удельная теплота. Например, газ G 20 имеет характеристику в 9,45 кВт;
  • ɳ — КПД котла, выраженного в отношении к единице. Если КПД равен 95%, значит, описываемый показатель равен 0,95.

Теперь осталось использовать данную формулу, чтобы произвести расчеты для помещений разной площадью.

Чтобы читатели могли получить более наглядное представление о проведении специальных расчетов, составим таблицу. Для каждого примера возьмем потребление газа двухконтурным котлом на 24 Квт и марку газа G 20. КПД агрегата будет равно 95% (0,95), а базовое значение для определения Q составит 50

Принимая во внимание все показатели, произведем расчеты для помещений разной площади

Площадь помещения, в кв. метрахСколько равен показатель Q, в кВт.Сколько кубов газа в час будет уходить на отоплениеРасход газа за суткиРасход топлива за месяцКоличество кубометров газа в год
70(70*50)/1000=3,53,5/9,45*0,95=0,3900,390*24=9,36280,83369,6
100(100*50)/1000=55/9,45*0,95=0,5570,557 *24=13,368401,044812,48
150(150*50)/1000=7,57,5/9,45*0,95=0,8350,835*24=20,04601,027214,4
200(200*50)/1000=1010/9,45*0,95=1,1141,114*24=26,74802,089624,26

Подводя небольшие итоги можно сделать выводы, что чем больше жилье, тем больше будет уходить газовой смеси на его отопление в час, в месяц и в год.

Дополнительная информация! Чем меньше будет КПД отопительного котла, тем больше станет расход газовой смеси при магистральной подаче.

Основные требования к размещению настенного отопительного прибора

Помещение, где будет располагаться настенный газовый или электрический котел, должно соответствовать определенным нормам и требованиям. Благодаря некоторым особенностям, как и самому виду топлива, более сложные условия для размещения и установки предусмотрены для газового оборудования. Соблюдение всех несложных правил позволит не только поддерживать комфортную температуру в квартире в холодное время года, но и предоставит определенную безопасность в будущем.

  1. Площадь помещения должна быть не менее 4 м² при высоте потолков от 2,5 м и выше и входной двери не менее 80 см в ширину.
  2. В данном помещении должно быть хотя бы одно окно, предназначенное для естественного освещения.
  3. Запрещается располагать на расстоянии 30 см от настенного котла другое газовое или электрическое оборудование.
  4. При установке настенного газового оборудования требуется специальная вентиляция, а непосредственно между котлом и стеной должен быть установлен несгораемый материал.

Монтаж настенного газового или электрического котла:

  1. Основные отличия в установке настенного газового котла от электрического оборудования заключаются в определенных требованиях, куда входит наличие специального дымохода и системы вентиляции.
  2. Для настенного электрического котла требуется только отдельное подключение к системе водоснабжения и слива.
  3. Чтобы установить настенный котел обогрева, следует выбрать достаточно крепкую несущую стену в квартире.
  4. Перед началом монтажных работ необходимо выбрать оптимальную высоту для расположения котла и сделать там соответствующие отметки (в этом случае рекомендуется высота 1,0-1,6 м от уровня пола), после чего следует закрепить на этом месте монтажные планки.
  5. Если установка котла проводится самостоятельно, то следует неукоснительно придерживаться монтажных схем и указаний от производителя, которые содержатся в прилагаемой к оборудованию инструкции.
  6. В зависимости от вида устанавливаемых труб можно применять разные способы присоединения: муфтовое, резьбовое, фланцевое. Также можно использовать обжимные фитинги и метод холодной сварки.

Зная, с чего начинать и как правильно устанавливать оборудование для индивидуального отопления квартиры в многоэтажном доме, можно потратить меньше личного времени, сократить расходы на оборудование и систему обогрева. Главное — во время проведения работ придерживаться определенных норм и правил по монтажу и обслуживанию отопительного оборудования. В противном случае в дальнейшей эксплуатации приборов можно столкнуться с протечками, замерзанием теплоносителя и частыми поломками оборудования.

Вариант #2 — электрическое отопление

У владельца квартиры есть несколько вариантов отопления с помощью электричества:

  • электрический котел;
  • теплый пол;
  • тепловой насос.

Первые два варианта могут оказаться довольно затратными в процессе эксплуатации, поскольку электроэнергия постоянно дорожает, как и прочие энергоносители. Для установки электрического котла. как и при монтаже газового, понадобится снять старые трубы и радиаторы и установить новые. Система теплого пола считается более эффективной за счет ее особенностей. Когда нагревательные элементы размещены по всему полу равномерно, а воздух в комнате прогревается снизу вверх, для обогрева помещения нужно меньше тепла, чем при традиционном обогреве горячей водой.

На схеме отражены варианты подключения теплового насоса «воздух-вода» к системам отопления разного типа: радиаторы, фанкойл, теплый пол

Самым выгодным для автономного отопления квартиры считается тепловой насос типа “воздух-вода ” или “воздух-воздух ”. В этом случае электричество используется в относительно небольшом количестве для работы оборудования, которое извлекает из окружающей среды тепловую энергию с низким потенциалом и преобразует ее в высокопотенциальную энергию. Тепловой насос — это экологически чистый способ обогрева, в котором используется возобновляемый источник тепловой энергии. Но он считается эффективным только в теплых климатических зонах, т.е. там, где температура воздуха не снижается ниже -25 градусов.

Стоимость оборудования воздушного теплового насоса может быть довольно высокой. По сравнению с затратами на индивидуальное газовое отопление единица тепла, полученного при работе теплового насоса, обходится несколько дороже. Однако в длительной перспективе такое решение может оказаться более выгодным, чем газовый котел. Кроме того, тепловой насос “воздух-воздух” летом может выполнять функции кондиционера. Работа этих приборов основана на общих принципах, поэтому тепловой насос иногда называют кондиционером.

Чтобы установить воздушный тепловой насос в квартире, необходимо выбрать подходящую модель. Большие канальные системы подходят скорее для квартир большой площади. В этом случае придется установить центральный блок, от которого теплый воздух будет распространяться по воздуховодам. Кроме того, стоимость оборудования может быть довольно высокой. Примерно так же работает мультисплит-система: снаружи монтируется общий блок, связанный магистралями с внутренними блоками для каждой комнаты.

Внутренний блок теплового насоса «воздух-воздух» очень похож на блок сплит-системы кондиционера, поскольку эти устройства работают на сходных принципах

В небольшой квартире имеет смысл установить отдельную сплит-систему для каждой комнаты. В этом случае не придется прокладывать по квартире сеть воздуховодов. Это очень удобно, если чистовая отделка в квартире уже завершена и капитальная переделка в ближайшее время не планируется. Количество тепла на каждый затраченный киловатт-час электроэнергии у мультисплит-систем составляет 3,5 кВт или менее. Инвенторная сплит-система с одним внешним и внутренним блоком может давать до 5 кВт тепла.

В местности с суровыми зимами некоторые владельцы квартир используют комбинированный вариант: в холодное время используют газовый котел, а когда потеплеет, включают тепловой насос. Интересным вариантом может быть также сочетание теплового насоса и теплого пола.

Монтаж газового отопления частного дома включает

  • монтаж теплогенератора с дымоходом;
  • установку секционных батарей;
  • монтаж магистралей к секционным батареям;
  • установку автоматики для котла;
  • монтаж котельной: установка котла, дымохода, коллектора и бойлера;
  • установку теплого пола;
  • установку стального радиатора;
  • монтаж бойлера до 200 литров;
  • установку водонагревателя до 500 литров;
  • монтаж коллекторного шкафа;
  • организацию коллекторного смесительного узла;
  • заливку стяжки под теплые полы;
  • обустройство полусухой стяжки под теплые полы;
  • монтаж радиатора для однотрубной системы;
  • установку внутрипольного конвектора;
  • покраску радиаторов;
  • обустройство дымохода из нержавеющей стали;
  • монтаж коаксиального дымохода;
  • укладку теплоизоляционных труб в траншеи;
  • пуско-наладочные работы: проверка настенного и напольного теплогенератора,
  • настенного конденсационного теплогенератора до 50-90 кВт.

Устройство газгольдера

Существуют газгольдеры, которые группируются по принципу содержания газа: с переменным и постоянным объемом. В первом варианте, СУГ сохраняют при атмосферном давлении.

Объем устройства меняется линейно исходя из заполнения либо опустошения его. Рабочее давление поддерживается особым «колоколом» в цилиндрическом сосуде, заполненной жидкостью либо поршнем в «сухих» конструкциях.


Схема расположения газгольдера под землей

Во втором варианте — это емкость, с постоянным объемом закачанного газа. В большинстве случаев, они выполняются в виде цилиндрической емкости. Самое основное преимущество современных моделей — хранение сжиженного газа с давлением среды в 1,8 МПа.

Как уменьшить расход газа

Основные расходы энергоносителя в частном доме с газовым котлом приходятся, несомненно, на отопление

На вопросах удержания тепла и следует сконцентрировать внимание в первую очередь

Утепление дома. Внешние стены необходимо утеплить при помощи плит из минеральной ваты или пенопласта (чаще всего используются плиты толщиной 5,7 или 10 см). Утеплять лучше с наружной стороны, так не произойдет уменьшения площади комнат

Важно не забывать про такие неотапливаемые помещения, как подвал и чердак, через которые теряется до 20% тепла. Их тоже необходимо утеплить

Конечно, эти работы влекут за собой серьезные единоразовые траты, но за счет уменьшения потребления углеводородов они окупятся через несколько лет. Замена окон на энергосберегающие металлопластиковые или деревянные со стеклопакетами, предпочтительно двойными. Двери нужно установить новые или заделать все щели и обить дополнительным слоем теплосберегающего материала. Если нет денег на новые окна, следует максимально герметизировать старые специальными утеплителями или старыми добрыми ватой и поролоном.

  • Правильное проветривание. Постоянно чуть приоткрытая форточка выпускает наружу тепло, но впускает внутрь очень мало воздуха, поэтому не обеспечивает нормальный обмен воздуха в комнате. Гораздо эффективнее на несколько минут полностью распахнуть окна. При этом поверхности в доме остыть не успеют и на расход топлива практически не повлияют, а воздух обновится очень существенно.
  • Наличие дровяного камина или печи поможет поддерживать комфортную температуру в комнатах без расхода газа. Актуально это в середине осени и весной, когда на улице уже не так холодно, и топить газом становится невыгодно.
  • В случае, если отопительный котел, бойлер или расширительный бачок располагаются в отдельном неотапливаемом помещении, необходимо провести их изоляцию при помощи специальных материалов и алюминиевой фольги. Также правильным будет утеплить все трубы, которые отходят от бойлера или котла.
  • Установка программатора. Если все жильцы дома на целый день уходят по своим делам (на работу, в школу) можно запрограммировать котел на выключение в течение нескольких часов. Утепленные стены не дадут температуре упасть слишком низко, а за час до возвращения первого члена семьи программатор включит агрегат и быстро наберет потерянные градусы.

Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Посчитать расход газа на отопление можно самостоятельно

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно  узнать расход топлива в сутки (умножить на 24 часа),  в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Наименование толпиваЕдиница измеренияУдельная теплота сгорания в кКалУдельная теплота сгорания в кВтУдельная теплота сгорания в МДж
Природный газ1 м 38000 кКал9,2 кВт33,5 МДж
Сжиженный газ1 кг10800 кКал12,5 кВт45,2 МДж
Уголь каменный (W=10%)1 кг6450 кКал7,5 кВт27 МДж
Пеллета древесная1 кг4100 кКал4,7 кВт17,17 МДж
Высушенная древесина (W=20%)1 кг3400 кКал3,9 кВт14,24 МДж

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

  • средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
  • в день — 11,2 кВт * 24 часа = 268,8  кВт;
  • в месяц — 268,8 кВт * 30 дней = 8064 кВт.

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

  • расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
  • потребность в месяц:28,8 м3/день * 30 дней =  864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт =  1,3 м3. Далее все считается как в примере выше:

  • в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
  • в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

  • Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
  • Можно прикинуть по среднестатистическим данным:
    • при хорошем утеплении дома требуется 2,5-3 куб/м2;
    • при среднем утеплении расход газа 4-5 куб/м2.

Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление,  на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.

Выбор газового котла

Если домовладелец выбрал автономный вариант газового отопления, ему понадобится купить соответствующую модель котла. В продаже есть оборудование рассчитано на использование природного газа, подаваемого из магистрального трубопровода. Однако большинство моделей способны сжигать обе разновидности голубого топлива, в любом случае при покупке уточните этот вопрос.

Современные производители предлагают потребителям различные типы газовых генераторов, оснащенных разнообразными вариантами автоматических систем и способных функционировать в разных режимах.

Газовый котел для отопления частного дома устанавливают различными способами:

  • на стену;
  • на пол.

Принцип действия оборудования простой:

  • Голубое топливо поджигается в горелке с помощью электророзжига или пьезоэлемента.
  • При сгорании газа выделяется тепловая энергия, которая поступает в теплообменник.
  • Тепло передается воде, использующейся в качестве теплоносителя в отопительной системе.

Теплообменник оборудования изготавливают из нержавеющей стали, чугуна или меди, предпочтительнее выбрать газовый котел для отопления с чугунным теплообменником: он не подвержен коррозии, однако такие модели производители выпускают только в напольном варианте.

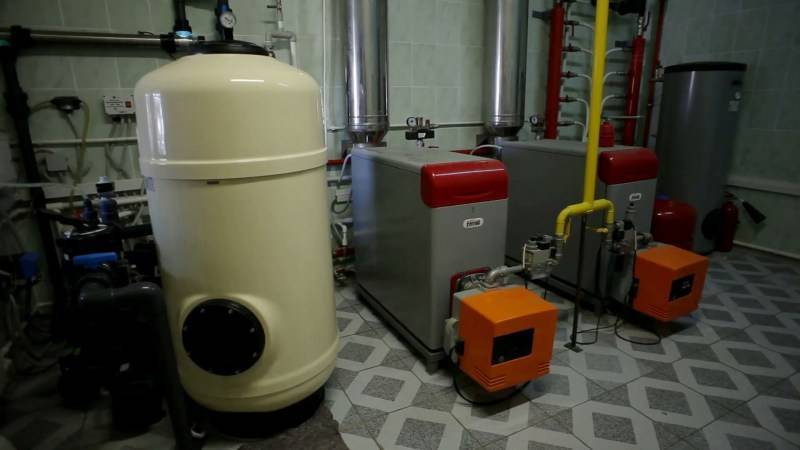

Расходы на отопление с дизельной котельной

Далее рассмотрим дизельную котельную. Аналогично высчитываем тепловую способность 1 литра дизельного топлива, используя следующие показатели:

  • Теплотворная способность 1кг дизельного топлива – 11,860кВт/ч;
  • Плотность дизельного топлива – 0,86кг/л;
  • Теплотворная способность 1 л дизельного топлива – 10,20 кВт/ч;
  • КПД дизельного котла – 0,9.
  • КПД у дизельного котла чуть ниже, оно составляет порядка 90%.
  • Стоимость 1 литра дизельного топлива для Москвы в среднем составляет 36,8 рублей.

Все исходные данные подставляем в формулу:

Стоимость 1 литра дизельного топлива/(теплотворная способность 1л дизельного топлива х КПД)

и получаем, что стоимость 1 кВт/ч тепла от дизельного топлива равна 4,01 рубля.

Иные способы использования природного газа для отопления

Все более распространенным становится воздушное газовое отопление. Обычно его применяют в промышленных предприятиях, складских помещениях, а также развлекательных комплексах.

Смысл приборов воздушного отопления заключается в том, что через теплообменник подается воздух при помощи вентилятора. Такие приборы могут быть разными – в зависимости от типа вентилятора, теплоносителя, мощности.

Воздушное газовое отопление

Наряду с воздушным газовым отоплением используются и газовые пушки отопления. Такие пушки (обогреватели) бывают не только на природном газе, но и на баллонном. Все пушки относятся к прямому нагреву, они не применяют отвод продуктов сгорания. Обычно они используются для обогревания помещений складов, теплиц, открытых площадей.

Сколько сжиженного газа нужно для отопления дома?

Сколько сжиженного газа нужно для отопления дома

Но если большой магистральной трубой, проходящей мимо вашего дома даже не пахнет, а зажечь «голубой огонек» ох как хочется (да и то правда – к чему платить больше за другие виды энергии?), тогда придется использовать сжиженный газ. Можно в баллонах, но чаще для этого на участке закапывают газгольдеры. Впрочем, можно и не зарывать – наружная установка тоже допустима по правилам эксплуатации газовых устройств.

Так вот, здесь воспользуемся более простой методикой, чтобы выяснить, сколько сжиженного газа нужно для отопления дома.  Считается, что для подогрева воды, необходимой для отопления метра квадратного площади дома (а именно этот теплоноситель чаще других заливают в отопительную систему), в полгода необходимо 169,95 кВт энергии. Теплотворная способность пропана (или пропан-бутана), которые являются сжиженными газами, равна 18,88 кВт/кг. А КПД нового (в дальнейшем же – исправного) газового котла составляет 98%. Теперь можно воспользоваться простой формулой:

V = 169, 95 : 12,88 :0,98 х S; где

V – объем газа, необходимого для отопления дома в течении полугода;

S – площадь дома.

Сосчитаем?

  V = 169,95 : 12,88 :0,98 х 150 = 2019 м3.

Каково? Даже по самым приблизительным подсчетам выходит, что сжиженного газа потребуется, как минимум на треть меньше, чем взятого из центральной магистрали. Но не спешите радоваться: пропан-бутан нужно еще доставить на участок, да и смонтировать автономную систему газоснабжения многократ дороже, чем просто врезаться в магистральный газопровод.

Вот такая она, правда, газовой жизни. Но зато вы теперь точно сможете сосчитать, сколько газа нужно для обогрева дома. А значит, быстрее считайте, и ступайте, вооружившись заполненным заявлением в местную газовую службу, чтобы через 14 дней получить там ТУ на газ.

Успехов!

Всегда Ваш, HozainVDOME.RU!

Читайте далее: «Получаем ГПЗУ»

Установка

Установка газового котла в квартире предполагает прохождение ряда обязательных этапов:

  • получение ряда разрешений от газоснабжающей организации;
  • подготовка проектной документации;
  • покупка оборудования и материалов в соответствии с проектом;
  • подготовка помещения и переделка существующей системы;
  • устройство вентиляции и дымохода.

Из всех перечисленных выше этапов получение документации от специализированной организации является наиболее затратным по времени и силам.

Газовый котел для квартиры подбирается с учетом предпочтений хозяев, площади помещений, а также схемы отопления.

Установка отопительного оборудования данного типа возможна только в тех случаях, когда квартира отвечает определенным требованиям, таким как строгие параметры света, высота потолков, ширина входной двери, наличие дымохода, определенная площадь помещения и др.

Главное и неоспоримое правило при монтаже газового котла в квартире – его установку и подключение производят только работники специализированных организаций. Любая самодеятельность при обустройстве газового оборудования опасна не только для жителей данной квартиры, но и всего многоквартирного дома.

Рассчитываем сколько газа потребляет газовый котел в час, сутки и месяц

В проектировании индивидуальных систем отопления для частных домов используются 2 основных показателя: общая площадь дома и мощность отопительного оборудования. При простых усредненных расчетах принято считать, что для отопления каждых 10 м2 площади достаточно 1 кВт тепловой мощности + 15-20% запаса мощности.

Как рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Известно, что теплота сгорания природного газа – 9,3-10 кВт на м3, отсюда следует, что на 1 кВт тепловой мощности газового котла необходимо около 0,1-0,108 м3 природного газа. На момент написания статьи стоимость 1 м3 магистрального газа в Московской области – 5,6 руб/м3 или 0,52-0,56 руб за каждый кВт тепловой мощности котла.

Но такой метод можно использовать, если неизвестны паспортные данные котла, ведь в характеристиках практически любого котла указывается расход газа при его непрерывной работе на максимальной мощности.

Например, известный напольный одноконтурный газовый котел Protherm Волк 16 KSO (мощностью 16 кВт), работая на природном газе, расходует 1,9 м3/час.

  1. В сутки – 24 (часа) * 1,9 (м3/час) = 45,6 м3. В стоимостном выражении – 45,5 (м3) * 5,6 (тариф для МО, руб.) = 254,8 руб/сутки.
  2. В месяц – 30 (дней) * 45,6 (суточный расход, м3) = 1 368 м3. В стоимостном выражении – 1 368 (куб. м) * 5,6 (тариф, руб.) = 7 660,8 руб/мес.
  3. За отопительный сезон (предположим, с 15 октября по 31 марта) – 136 (дней) * 45,6 (м3) = 6 201,6 кубов. В стоимостном выражении – 6 201,6 * 5,6 = 34 728,9 руб/сезон.

То есть на практике, в зависимости от условий и режима отопления, тот же Protherm Волк 16 KSO, расходует 700-950 кубов газа в месяц, что около 3 920-5 320 руб/мес. Точно определить расход газа методом расчета невозможно!

Для получения точных значений используются приборы учета (газовые счетчики), ведь расход газа в газовых котлах отопления зависит от правильно подобранной мощности отопительного оборудования и технологий модели, предпочитаемой хозяином температуры, обустройства системы отопления, средней температуры в регионе за отопительный сезон и еще от множества факторов, индивидуальных для каждого частного дома.

Таблица потребления известных моделей котлов, согласно их паспортных данных

МодельМощность, кВтMax расход природного газа, куб. м/час
Лемакс Премиум-10100,6
ATON Atmo 10ЕВМ101,2
Baxi SLIM 1.150i 3E151,74
Protherm Медведь 20 PLO172
De Dietrich DTG X 23 N233,15
Bosch Gaz 2500 F 30262,85
Viessmann Vitogas 100-F 29293,39
Navien GST 35KN354
Vaillant ecoVIT VKK INT 366/4343,7
Buderus Logano G234-60606,57

Калькулятор для быстрого подсчета

Напомним, что в калькуляторе используются те же принципы, что и в примере выше, реальные данные расхода зависят от модели и условий эксплуатации отопительного оборудования и могут составлять лишь 50-80% от данных, рассчитанных с условием, что котел работает беспрерывно и на полную мощность.

Принцип работы

Газовая система отопления действует следующим образом. Котел присоединяется к радиаторам посредством трубопровода, в котором находится вода или антифриз. Вода проходит через теплообменник в котле и нагревается. Затем жидкость попадает по трубопроводам в радиаторы. Перегоняет воду по трубам циркуляционный насос или предусматривается установка радиаторов под небольшим уклоном для того чтобы перемещение производилось благодаря законам физики. Далее вода возвращается в котел и нагревается вновь.

Подключение газового котла к системе отопления

Если вместо котла применяется конвектор или инфракрасный излучатель, то радиаторы и трубы не требуются, т.к. оборудование самостоятельно нагревает воздух в помещениях.

Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Посчитать расход газа на отопление можно самостоятельно

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно  узнать расход топлива в сутки (умножить на 24 часа),  в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Наименование толпиваЕдиница измеренияУдельная теплота сгорания в кКалУдельная теплота сгорания в кВтУдельная теплота сгорания в МДж
Природный газ1 м 38000 кКал9,2 кВт33,5 МДж
Сжиженный газ1 кг10800 кКал12,5 кВт45,2 МДж
Уголь каменный (W=10%)1 кг6450 кКал7,5 кВт27 МДж
Пеллета древесная1 кг4100 кКал4,7 кВт17,17 МДж
Высушенная древесина (W=20%)1 кг3400 кКал3,9 кВт14,24 МДж

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

  • средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
  • в день — 11,2 кВт * 24 часа = 268,8  кВт;
  • в месяц — 268,8 кВт * 30 дней = 8064 кВт.

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

  • расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
  • потребность в месяц:28,8 м3/день * 30 дней =  864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт =  1,3 м3. Далее все считается как в примере выше:

  • в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
  • в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

  • Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
  • Можно прикинуть по среднестатистическим данным:
    • при хорошем утеплении дома требуется 2,5-3 куб/м2;
    • при среднем утеплении расход газа 4-5 куб/м2.

Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление,  на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
