Схема сборки распределительного щитка в квартире и частном доме

16.06.2015 7 комментариев 38 499 просмотров

Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдержать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению монтажной схемы распределительного щита. На этом проекте должна быть обозначена вся иерархия автоматических выключателей и УЗО, вплоть до розеточной группы. Помимо этого, на всей защитной автоматике должен быть указан номинал, а также класс защиты. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.

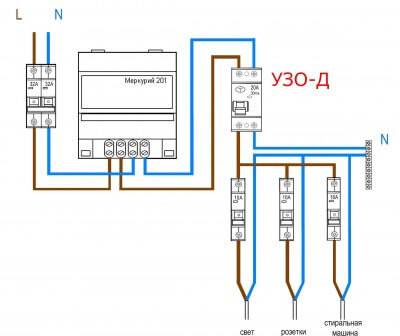

Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:

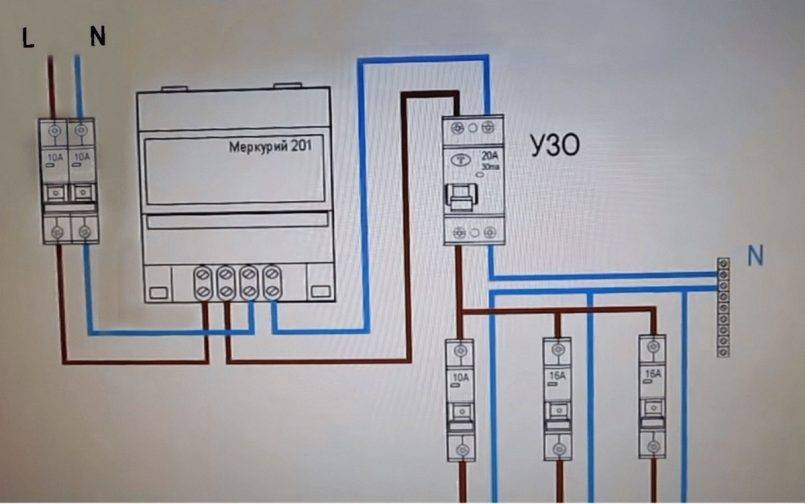

Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т.к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (Меркурий 201 ), УЗО и групповых «пакетников». Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так:

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шина. Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для подключения варочной панели ). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).

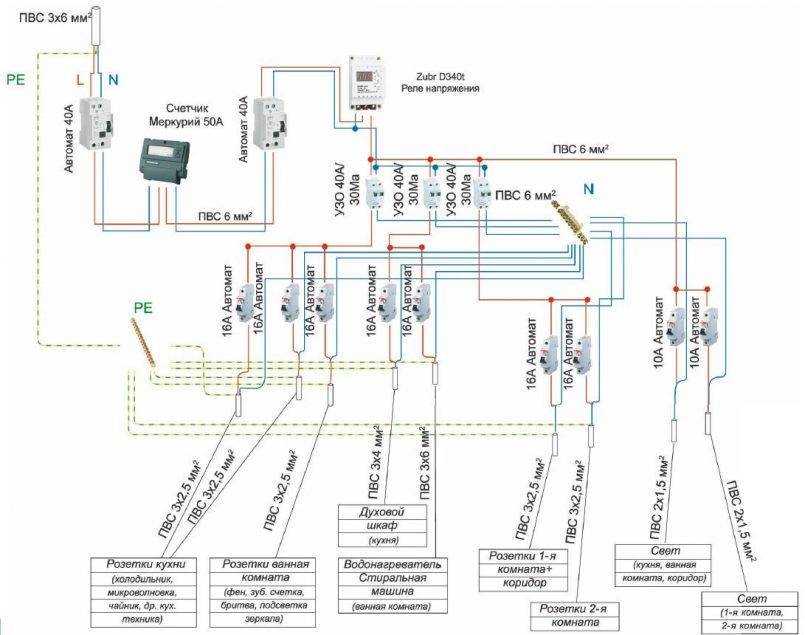

Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для электропроводки в ванной комнате. с током утечки на 10 мА.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, как собрать распределительный щит своими руками. мы уже рассказывали!

Квартира

Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:

Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т.к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (Меркурий 201), УЗО и групповых автоматов. Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так, как показано в примере ниже.

Важно! Установка УЗО в двухпроводной электросети запрещена согласно ПУЭ п. 1.7.80 (см

Главу 1.7) и ряде других нормативных документов, поэтому этот вопрос вызывает множество споров. У каждого специалиста своё мнение на этот счет. С одной стороны совмещенный защитный и рабочий проводник рвать нельзя, с другой стороны без УЗО вообще никакого шанса на выживание не будет, если вы «хорошенько» влезете в «фазу». Установка УЗО в двухпроводную электросеть допустима как временная мера с будущим переходом на полноценную сеть с заземляющим защитным проводником (PE), типа – TN-C-S, TN-S.

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шина. Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для подключения варочной панели). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).

Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для электропроводки в ванной комнате, с током утечки не больше 30 мА, согласно ПУЭ п. 7.1.38.

Также напомним, что для питания электроплиты должен применяться кабель с сечением токопроводящих жил не менее чем 6 кв. мм, согласно СП 256.1325800.2016 п. 10.2 (СП 31.110 – п. 9.2). При этом учитывайте реальную мощность электрической плиты и проверяйте достаточно ли 6 кв. мм. сечения.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя

Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель)

Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя

Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель)

Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Устройства подключения, устанавливаемые в электрощитке

При большом количестве модульных устройств (автоматов защиты) в электрощитке, а также для удобства подключения к вводным клеммам автоматов нужно для комплектации щитка купить клемные соеденители, вводные клеммы и клемные размножители.

На фото ниже показаны разнообразные варианты клеммных соеденителей, устанавливаемых на дин-рейку.

 Вводная клемма устанавливается в гнездо ввода автомата, а к контактам клеммы подключаются провода вводного кабеля.

  1. Соеденительная клемма;
  2. Разветвительная гребенка;
  3. Автоматы звщиты;
  4. Дин-рейка.

Клемные размножители. Крышка открывается:

В качестве дополнения электрощит может быть укомплектован фиксаторами для проводов и кабелей, позволяющим аккуратно уложить кабели внутри электрощитка, замком на дверцу.

На этом о комплектации распределительного щитка все!

Другие статьи раздела: Электромонтаж

  • Базовые нормативы электромонтажных работ
  • Вводной автомат. Расчет, выбор вводного автомата для квартиры
  • Кабели с бумажной изоляцией
  • Кабельный металлический лоток
  • Как выбрать стильный торшер
  • Как снизить цены на электромонтажные работы
  • Комплектация распределительного щитка, автоматы защиты, клеммы подключения
  • Магнитные пускатели: назначение, схема подключения
  • Монтаж электропроводки
  • Поиск исполнителя электомонтажных работ

Схемы электрощитков(функциональные)

  • Схема подключения электросчетчика на 380 Вольт
  • Схема электрического щита на 3 автомата защиты
  • Электрическая схема щитка на 12 автоматов
  • Электрическая схема щитка на 6 автоматов
  • Электрическая схема щитка на 5 автоматов
  • Электрическая схема щитка на 9 автоматов
  • Электрическая схема щитка на 10 потребителей:9 однополюсных автоматов+1 трехполюсной+2 двухполюсных автомата,питание 380 Вольт

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы

  • Щиток Квартирный:5 групп для 20 потребителей,питание 380 Вольт;
  • Щиток Квартирный:4 потребителя,питание 380 Вольт;
  • Щиток Квартирный:8 потребителей,питание 380 Вольт;
  • Щиток Квартирный:10 потребителей;
  • Щиток Квартирный:10 автоматов защиты;

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

1. Щит навесной металлический, степень защиты ip54 или выше.

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Составляем схему распределительного щита

Чтобы собрать однофазный щиток своими руками, требуется схема. При её составлении необходимо учесть специфику потребления электроэнергии зданием:

  • мощность, потребляемую каждой отдельной группой;
  • общую расчетную мощность;
  • количество потребительских групп;
  • месторасположение счётчика расхода электроэнергии.

Схема должна составляться так, чтобы она была понятной и удобной. На ней необходимо указать номиналы приборов, площадь сечения кабеля, разводку к потребителям. Пример можно найти в Интернете.

Схема сборки трёхфазного щитка во многом схожа со схемой для однофазного напряжения сети. Разница заключается в использовании иного способа распределения потребителей – каждая группа подключается к своей фазе. Важным нюансом является необходимость соблюдения баланса по нагрузке между всеми фазами.

Схема распределительного щита частного дома на 380 В

В современном мире жизнь без электричества практически невозможна: мы готовим на электроприборах, смотрим телевизор, стираем вещи, работаем на компьютере.

Электричество для нас – это привычная и необходимая вещь, без которой невозможно прожить.

Но, говоря об электричестве, не каждый человек сумеет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, мегаполиса или маленького частного домика – начинается с электрического щита.

Совет

Электрический щит – это местонахождения всех устройств, позволяющих распределять и производить учет электроэнергии, а также устройств, осуществляющих защиту электросети.

Различают следующие типы электрических щитов:

  • вводно-распределительное устройство,
  • главный распределительный  щит,
  • щит освещения, щит учета, щит вентиляции и т.д.

Схема 1. Краткая схема распределительного щита частного дома на 380В. (Подходит для стадии строительства, вернее для стройплощадки)

Схема 2. Полная схема распределительного щита частного дома на 380В

Электропитание любого частного дома происходит за счет воздушной линии электропередач или за счет силовых кабелей, соединенных с вводно-распределительными устройствами.

При грамотной прокладке электропроводки в частном доме после вводно-распределительного щита необходимо устанавливать дополнительные распределительные щиты (РЩ первого этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.

Распределительный щит – важное и необходимое устройство. Однако прежде, чем его устанавливать, нужно знать, что:. Однако прежде, чем его устанавливать, нужно знать, что:

Однако прежде, чем его устанавливать, нужно знать, что:

  • распределительный щит нужно распологать только там, где к нему имеется свободный доступ,
  • распределительный щит следует подбирать по типу помещения, т.е. учитывать его конструктивное исполнение (РЩ для влажных или пыльных помещений),
  • распределительный щит должен соответствовать особенностям электропроводки частного дома.

Основные факторы, которые необходимо учесть:

Тип электропроводки

Если в вашем доме скрытая электропроводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стене. Основное преимущество такого щитка – эстетичный внешний вид.

Если в доме электропроводка открыта, то идеальный вариант для нее – накладной электрический щит. Достоинство такого вида щита – это то, что он легко крепится на стене.

Полная потребляемая мощность. Мощность отдельной групповой линии

Обычно при подключении группы освещения комнат, санузла и коридора  в частном доме используют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А.

Номинальный ток данного выключателя не должен превышать максимального тока проводника. Это стоит учитывать при выборе аппарат защиты для подключения более мощных потребителей.

Будьте внимательны, ибо от правильности выбора устройства защиты электросети зависит безопасность вашей жизни.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Советы профессионалов

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.

Образцовый щитокИсточник static.wixstatic.com

Образцовый щитокИсточник static.wixstatic.com

После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита

Это особенно важно при использовании в сети алюминиевых проводов.. Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии

Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Устаревшие автоматы – «пробки»Источник homemasters.ru

Ещё раз обратите на размеры корпуса, как говорилось выше, он должен быть «на вырост» обеспечивая возможность расширения системы. Более просторный корпус снижает взаимный перегрев элементов и повышает срок их службы.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

Еще пример сборки щитка в видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
