Что из себя представляет централизованная система водоснабжения

Подземные источники

К подземным источникам относятся воды, залегающие в водоносных слоях под землей. Это вода, выпадающая в виде атмосферных осадков на землю и просачивающаяся сквозь неё.

Проникая вглубь, она заполняет все пустоты в водоносных пластах до уровня глины, гранита или другой непроницаемой для воды породы.

Водоносные слои

Виды подземных источников и качество воды в них

В зависимости от уровня залегания они делятся на несколько категорий:

Верховодка или почвенная вода сплошного водоносного слоя не образует. Она скапливается в углублениях рельефа, образованных водонепроницаемыми грунтами, и в верхних слоях почвы. Глубина её залегания небольшая, летом в период долгой засухи верховодка может исчезать, поэтому колодцы для её добычи часто пересыхают. Используют такую воду только для полива и технических нужд, так как она содержит много механических примесей и опасных загрязнений, попадающих в неё из поверхностных стоков и самой почвы.

Верховодка скапливается в любых углублениях, в том числе и рукотворных, как на фото

Грунтовые воды образуют сплошной водоносный слой в песчаном грунте над первым водонепроницаемым пластом, состоящим, как правило, из глины. Просачиваясь сквозь песок, они фильтруются, избавляясь от большей части загрязнений, присутствующих в верховодке, и становятся пригодными для питьевого водоснабжения. Водозаборы, добывающие грунтовую воду, это колодцы и так называемые скважины «на песок». Уровень воды в них всегда совпадает с уровнем водоносного слоя и может подниматься и опускаться в зависимости от сезона и интенсивности осадков.

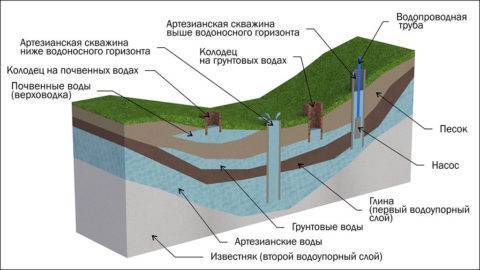

Схема залегания грунтовых вод

Артезианская вода залегает на глубине от 100 метров

К подземным источникам можно отнести и ключи, которые бывают нисходящими и восходящими. Первые выходят на поверхность земли на склонах гор и оврагов в местах обнажения водоносных слоев.

Нисходящие ключи

Вторые бьют из земли из напорных артезианских пластов.

Восходящий ключ

Водоснабжение из подземных источников

Для добычи подземных вод используют колодцы и скважины, оборудованные водоподъемными устройствами – ручными, механическими, автоматическими.

Колодцы и скважины на песок небольшой глубины используют для автономного водоснабжения частных домов. Их можно сооружать своими руками, для этого не нужны никакие разрешительные документы.

Автономные системы водоснабжения из таких источников отличаются от централизованных простой схемой доставки воды к потребителю, отсутствием разветвленных трубопроводных сетей и водоочистной станции. Хотя большинство частных домовладельцев все же устанавливают на питьевом водопроводе фильтры грубой и тонкой очистки.

Бытовая система водоподготовки

Артезианские воды относятся к ценным природным ресурсам, поэтому их добыча регламентируется. Для сооружения артезианской скважины необходимо разрешение природоохранных служб и соблюдение предписаний по организации и обслуживанию водоохраной зоны.

Кроме того, бурение таких скважин обходится дорого, поэтому их редко используют для водоснабжения одного дома. Чаще они обслуживают целые поселки или жилые кварталы.

Для бурения артезианских скважин требуется специальная техника

Требования к подземному источнику воды

Чтобы решить, какой из подземных источников будет питать водой загородный дом или другой объект, нужно понимать, что он должен отвечать определенным требованиям.

• Без перебоев обеспечивать нужный объем воды независимо от сезона и других факторов, влияющих на дебет источника.
• Обладать мощностью, достаточной для сохранения экологической системы местности независимо от объема потребляемой воды.
• Давать воду хорошего качества, соответствующего санитарно-эпидемиологическим нормам.
• Не требовать больших затрат на добычу, доставку и очистку воды.

Учитывая высокую стоимость сооружения и обустройства артезианских скважин, а также необходимость умягчения и обезжелезивания воды с использованием дорогого оборудования, чаще всего выбор делается в пользу грунтовых вод.

Вода должна быть хорошего качества, подаваться в нужном объеме и с нормальным напором

Инструкция требует обязательного их анализа на предмет соответствия санитарно-гигиеническим требованиям. Но даже при необходимости водоочистки итоговая стоимость колодца или песчаной скважины получается гораздо ниже.

Определение нецентрализованного водоснабжения и его отличия от централизованного

В сельской местности, где нет возможности организовать подвод воды для населения по магистралям, устраивают точки забора из подземных природных резервуаров или водоносных слоёв при помощи различных устройств, находящихся в личной или общественной собственности. Для подъёма подземных вод сооружают шахтные и каптажные колодцы, бурят артезианские скважины.

В городах и населённых пунктах, охваченных магистральными водопроводами, подача воды от источника к месту использования осуществляется посредством системы трубопроводов. Сложная схема включает в себя:

• подземные хранилища или открытые водоёмы, где происходит забор воды;
• комплексы водоочистки, состоящие из сооружений для фильтрации и получения жидкости с необходимым уровнем качества;
• резервуары для чистой воды;
• распределительные станции;
• магистральные сети;
• водопроводы.

Перечень элементов указывает на коренное различие между способами снабжения населения водяными ресурсами. Водоснабжение в сельской местности не имеет комплексов водоочистки, распределительных станций и магистральных сетей. Роль резервуаров чистой воды берут на себя домашние сосуды, в которые переливается принесённая вода.

Этапы монтажа

Внешний участок водопроводной магистрали нужно укладывать на глубине, превышающей уровень промерзания грунта. Если трубы будут находиться выше этой точки, потребуется применение теплоизоляционных материалов либо установка специального подогрева для предотвращения замерзания жидкости в трубопроводе.

Монтаж внешнего и внутреннего водопровода не имеет принципиальных отличий.

Пропиленовые трубы соединяются посредством пайки. Для этого на паяльнике с одной стороны имеется нагревательный дрон, на него надевается нужный фитинг, а с другой нагревательная гильза, в которую вставляется труба. После нагрева их снимают с паяльника и, соединив друг с другом, дают остыть в неподвижном положении

Важно не перегревать изделия, так как в дальнейшем это может привести к возникновению засоров

Металлопластиковые изделия соединяют при помощи обжимных фасонных элементов под гайку. На месте ввода в дом на трубу надевают металлическую или пластиковую гильзу.

Пошаговая инструкция:

1. Перед насосом устанавливают фильтр и обратный клапан. После – манометр и электрореле давления.
2. Напорную установку соединяют со щитком управления и с внутридомовой водоподающей системой. Если используют погружной насос, им управляет поплавковый датчик, находящийся в накопительном баке.
3. Если станцию устанавливают на поверхности вблизи от скважины, применяют специальную емкость – кессон. Для ее обустройства обкапывают трубу на глубину 2,5 м. При этом диаметр ямы должен быть вдвое больше величины кессона. На дно укладывают 20 см бетонную подушку. Труба должна выступать над ее поверхностью на 0,5 м. Лишнюю часть обрезают.
4. Выкапывают ров для прокладки водоснабжающей магистрали, глубиной 1,8–2 м. В кессоне устанавливают насос, подсоединяют к всасывающей и водоотводящей трубам. Далее емкость заливают по периметру бетоном слоем примерно 0,4 м.
5. Когда бетон схватится, оставшееся пространство досыпают цементно-песчаным раствором, оставляя примерно 0,5 м свободного места. Его потом заполняют грунтом.
6. По схеме в доме производят самостоятельную установку гидробака с реле давления и другими нужными устройствами. Приборы подключают к электрической сети и между собой.

Когда все приборы подсоединены, установлены нужные настройки, можно начинать тестирование. В ходе контрольного испытания нужно обследовать узлы соединений на наличие протечек.

Заключительные положения

Контрольно-надзорные функции за соблюдением санитарно-эпидемиологических требований возложены на Роспотребнадзор, который в случае выявления их нарушений вправе привлекать к административной ответственности путем наложения административного штрафа или даже приостановления деятельности. Таким образом, игнорирование санитарных норм и правил может для МО закончится неблагоприятным образом. Как показывает практика, проверки на предмет соблюдения санитарных правил и норм зачастую инициируются и органами прокуратуры, также нередко внеплановые проверки проводятся совместно прокуратурой с Роспотребнадзором.

Впрочем, не все санитарные нормы и правила являются обязательными. Как уже неоднократно подчеркивалось в настоящей статье, некоторые из них носят рекомендательный характер.

Нарушения санитарных правил, предъявляемых к водоснабжению и канализации в МО, далеко не всегда становятся единственной причиной для административного штрафа или приостановления деятельности, однако в совокупности с другими выявленными в ходе проверки надзорными органами нарушениями могут послужить основанием для применения в отношении МО упомянутых видов санкций.

Обнадеживающими являются действия государственных органов по отмене ряда устаревших документов, касающихся санитарно-эпидемиологических норм, отставших от современного уровня технологического и научного развития не на один десяток лет. Отмена документов связана с «регуляторной гильотиной» — широко распространенным в мире явлением. Согласно ней, отсекаются прежние нормы и устаревшие требования, которые утратили значение и актуальность, как, например, произошло с СанПиНом 2.1.3.2630-10.

Отмена ранее действующих положений, должно предположительно уменьшить регуляторную нагрузку на МО и оптимизировать санитарно-эпидемиологические требования к медицинским учреждений независимо от их формы собственности. Также отмена устаревших нормативных актов даст возможность переосмыслить требования к МО и сформировать новые целенаправленные концепции санитарно-эпидемиологической безопасности, гармонизированные со всей системой отечественного здравоохранения.

Атмосферные осадки как источник водоснабжения

Выпадение дождевых и снеговых осадков тоже может рассматриваться как ресурс для обеспечения технических и хозяйственных нужд. Такая вода отличается довольно низким уровнем минерализации, что позволяет относить ее к дистиллированной жидкости. При необходимости осадки могут использоваться и для питья, но только непродолжительное время. Все-таки питьевое водоснабжение должно стимулировать обменные процессы в организме, а в атмосферных осадках наблюдается дефицит полезных химических элементов. Но и этим не ограничиваются недостатки данного ресурса. Как отмечалось выше, полноценный источник должен характеризоваться постоянством снабжения. В данном же случае непостоянство выпадения дождя и снега не позволяет планировать работу водосборников.

Требования к источникам водоснабжения городов

Артезианский источник водоснабжения

Выбирая источники для хозяйственных и питьевых нужд, и водозаборные сооружения, приоритетом должна быть их санитарная надежность.

Снижение санитарной надежности источников воды, условно можно распределить в такой последовательности:

• Артезианские.
• Безнапорные межпластовые.
• Грунтовые.
• Поверхностные источники.

Чтобы определить, в каком состоянии находится водоснабжение, источники сети и сооружения, необходимо учитывать:

Результаты санитарно-эпидемиологического обследования, которое включает:

1. Заболеваемость населения в черте города, для которого используется источник.
2. Наличие эпизоотий.
3. Цели использования населением воды.
4. Чрезвычайные ситуации из-за источников загрязнения почвы.

Санитарно-топографическое исследование, в которое входят:

1. Рельеф местности.
2. Строение и состав почвы.
3. Вид растительности.
4. Размещение промышленных предприятий.
5. Способы удаления твердых и жидких отходов и места для них.

Гигиена или оценка качества воды, включающая:

1. Органолептическую оценку.
2. Определение показателей, указывающих на загрязнение воды органическими веществами.
3. Наличие токсических и вредных элементов.
4. Бактериологическое исследование.

Объем и дебит водоисточника. При этом:

1. Количество воды в колодцах, которое измеряется перемножением площади сечения сруба и высоты столба жидкости в нем.
2. В прудах и озерах объем воды равен произведению длины, ширины и средней глубины водоема.
3. Дебит или производительность водоисточника измеряется объемом воды, получаемым за единицу времени.

Слайды и текст этой презентации

Слайд 1

Текст слайда:

Централизованное водоснабжение, преимущества. Виды и элементы водопровода. Зоны санитарной охраны источников водоснабжения

Слайд 2

Текст слайда:

Централизованное водоснабжение (водопровод)

Это комплекс инженерных сооружений, осуществляющих добычу воды, улучшение качества, транспортирование и подачу потребителям.

Слайд 3

Текст слайда:

Виды водопроводов

1. По назначениюхозяйственно-питьевые (коммунальные)производственныесистемы сельскохозяйственного назначения 2. По способу подачи водысамотечныенасосные

Слайд 4

Текст слайда:

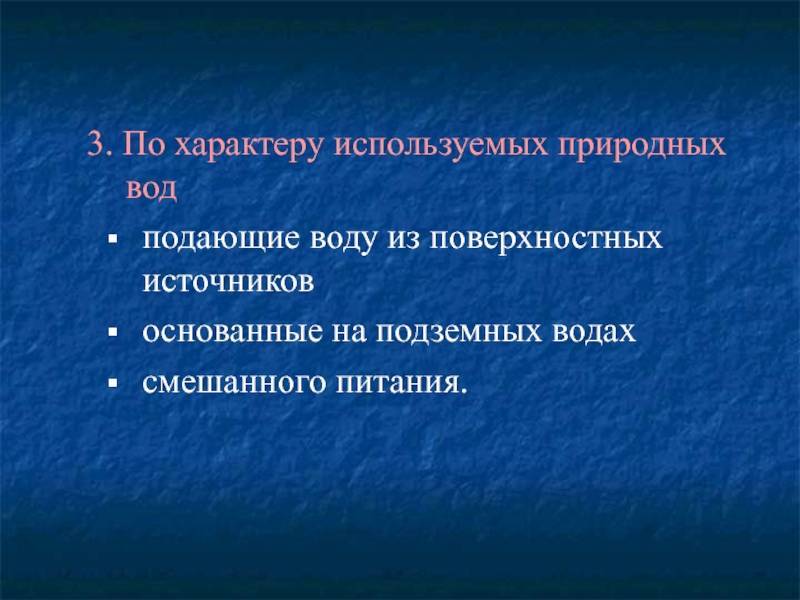

3. По характеру используемых природных вод подающие воду из поверхностных источниковоснованные на подземных водахсмешанного питания.

Слайд 5

Текст слайда:

Элементы водопровода
(общая схема)

Водоприемные сооруженияНасосная станция первого подъемаСооружения для обработки водыРезервуары для чистой воды Насосная станция второго подъемаВодонапорная башня Водопроводная сеть.

Слайд 6

Текст слайда:

Схема централизованной системы водоснабжения

Слайд 7

Текст слайда:

В состав системы водоснабжения входят следующие основные элементы:водозабор – гидротехническое сооружение для забора воды из открытого водоема либо из подземного источника;станция водообработки – комплекс зданий, сооружений и устройств для очистки воды с целью приведения показателей ее качества в соответствие с требованиями водопотребителей;

Слайд 8

Текст слайда:

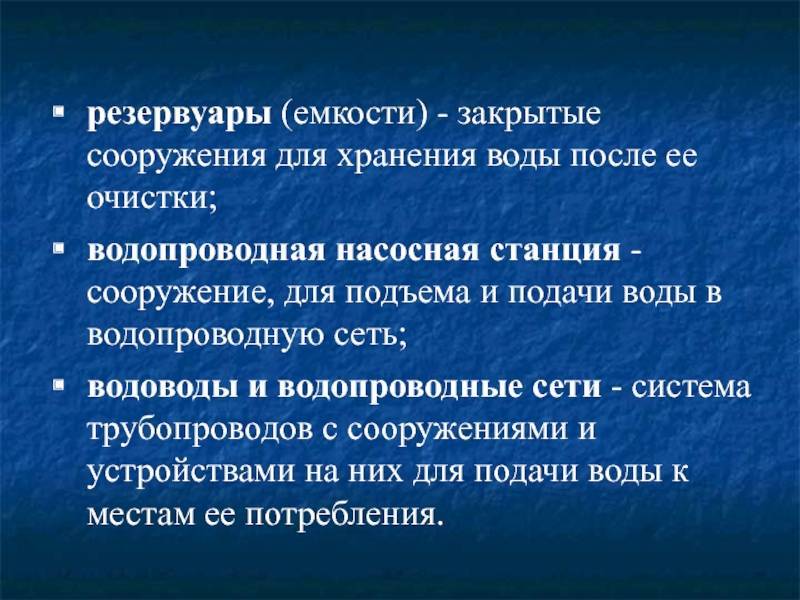

резервуары (емкости) – закрытые сооружения для хранения воды после ее очистки;водопроводная насосная станция – сооружение, для подъема и подачи воды в водопроводную сеть;водоводы и водопроводные сети – система трубопроводов с сооружениями и устройствами на них для подачи воды к местам ее потребления.

Слайд 9

Текст слайда:

Преимущества централизованного водоснабжения

Населению подается гарантированная, высококачественная вода Вода подается в неограниченном количествеСуществует возможность выбора лучших источников водоснабжения и их охраны.

Слайд 10

Текст слайда:

Зоны санитарной охраны

Зона строгого режимаЗона ограниченияЗона наблюдения

Слайд 11

Текст слайда:

Зона строгого режима

Включает участок источника в месте забора воды и территорию, на которой находятся головные сооружения водопровода: насосные станции , водоочистные сооружения, резервуары чистой воды. Территория огораживается, асфальтируется, озеленяется, охраняется; жилые постройки запрещаются.

Слайд 12

Текст слайда:

Зона ограничения

Включает территорию, окружающую водоем и его притоки. Вверх по течению от места водозабора до 60 и более километров (в зависимости от самоочищения водоема). Вниз по течению несколько сот метров. В этой зоне регламентируется размещение населенных пунктов, промышленных предприятий, устанавливаются места для купаний.

Слайд 13

Текст слайда:

Зона наблюдения

Включает территорию, смежную с зоной ограничения, на которой ведется с особой тщательностью противоэпидемическая работа в отношении предупреждения, выявления, учета и ликвидации заболеваний, передающихся водным путем.

Определение и область применения

Система централизованного водоснабжения состоит из функциональных узлов, предназначенных для добычи, подготовки и доставки ресурсов к потребителю в рамках определенного населенного пункта. Забор воды может осуществляться из открытых наземных и закрытых подземных источников. Перед подачей к потребителям собранные ресурсы подвергаются очистке.

Централизованное водоснабжение бывает горячим и холодным. Преимущественно оно функционирует в городах, больших коттеджных поселках. В отдельных случаях водопроводы подводятся к производственным зданиям, находящимся в черте населенных пунктов.

Влияние человека на устройство источников водоснабжения

Схема сооружения водоводов

Современная степень развития хозяйственной деятельности человека, оказывает большое влияние на источники водоснабжения по отношению к их дебиту и качеству воды. Природные воды могут использоваться комплексно.

Это может быть:

• Орошение.
• Гидроэнергетика.
• Водный транспорт.
• Лесосплав.

При этом отбор воды может осуществляться из источника для: водоснабжения, орошения; из водоема, не прибегая к отбору воды, для водного транспорта, лесосплава. При проведении мероприятий, регулирующих стоки рек, очень часто используются природные источники водоснабжения, созданные искусственно водохранилища.

При этом:

• После изменения природного гидрологического режима рек от сооружения плотин и водохранилищ, значительно меняется качество речной воды.
• Влияние хозяйственной деятельности людей на естественные водоемы, является сбрасывание в них сточных жидкостей городов и предприятий, смыв с полей для сельскохозяйственной деятельности, удобрений, пестицидов, ядохимикатов.
• Объемы сточных вод, которые сбрасываются в водоемы, постоянно увеличиваются, что приводит к их сильному загрязнению и, как следствие, происходит ухудшение качества воды, особенно ее санитарных качеств.

Сброс воды в водоем

Основными «загрязнителями» воды являются промышленные предприятия нефтеперерабатывающей, металлургической, бумажно-целлюлозной и некоторых отраслей химической промышленности.

Когда может быть установлена схема с нижним или верхним разливом

Система труб с нижним розливом представляет собой пару стояков, соединённых с помощью перемычек. Такая система может быть установлена либо на самом верхнем этаже объекта, либо на чердаке.

Системы труб с верхним розливом устанавливается на техническом этаже.

Здесь обязательно должны быть подсоединены воздухоотводчик и специальные вентили, которые позволили бы перекрывать каждый отдельный стояк.

Этот вариант считается более усовершенствованным и востребованным при установке центрального отопления, но имеет ряд нюансов:

• По мере движения горячей воды вниз её температура снижается, а значит, на нижних этажах отапливаемого здания будет холоднее, чем на верхних. Поэтому при установке такой системы следует задуматься об увеличении количества радиаторов или площади конвекторов.
• При сбросе горячей воды из определённого стояка нужно сначала обнаружить и перекрыть этот стояк на техническом этаже, а затем также найти и выключить вентиль этого стояка в подвале, что считается довольно сложной процедурой.

Тем не менее система с верхним розливом позволяет быстро запустить отопление. Нужно всего лишь открыть задвижки и воздушник на расширительном баке. После этого тепло начнёт подаваться к объекту.

Статья 8. Централизованные, нецентрализованные и локальные системы водоснабжения

Статья 8. Централизованные, нецентрализованные и локальные системы водоснабжения

Централизованные системы водоснабжения являются основными в обеспечении режима бесперебойной подачи воды гражданам и юридическим лицам и относятся к особо важным объектам жизнеобеспечения.

Централизованные системы водоснабжения могут служить источником водоснабжения для локальных систем экологически чистого питьевого водоснабжения.

Собственники или пользователи централизованных, нецентрализованных и локальных систем водоснабжения осуществляют эксплуатацию систем самостоятельно либо на основе договоров.

Организации водоснабжения, осуществляющие эксплуатацию централизованных систем, обязаны:

выполнять все технологические условия для подачи потребителям воды, отвечающей государственному стандарту качества «Вода питьевая», требования санитарных норм и правил по всем показателям без исключения и осуществлять с этой целью предусмотренный производственный контроль качества воды;

обеспечивать транспортирование воды до потребителей без изменения ее качества по всем показателям без исключения;

обеспечивать режим бесперебойной подачи воды.

Нецентрализованные системы водоснабжения применяются для обеспечения водой граждан и юридических лиц при отсутствии централизованных систем водоснабжения. Источник водоснабжения устанавливается санитарными правилами.

Собственники нецентрализованных систем водоснабжения либо лица, эксплуатирующие их, обязаны поддерживать системы в состоянии, обеспечивающем получение воды в соответствии с нормативными требованиями, а также осуществлять контроль качества воды.

Организации водоснабжения локальных систем питьевого водоснабжения либо лица, эксплуатирующие их, обязаны поддерживать системы в состоянии, обеспечивающем получение воды в соответствии с техническими характеристиками установки доочистки воды, а также осуществлять контроль качества воды по требованиям эксплуатационной документации.

Собственники индивидуальных систем водоснабжения либо лица, эксплуатирующие их, самостоятельно решают вопросы обеспечения исправности систем и контроля за качеством воды.

Потребности организаций, осуществляющих эксплуатацию централизованных и локальных систем водоснабжения городов и иных поселений, в оборудовании, материалах, реагентах для получения необходимого качества воды включаются в номенклатуру продукции обязательного областного, муниципального заказов.

>Обеспечение развития систем водоснабжения

СодержаниеЗакон Волгоградской области от 5 мая 1998 г. N 171-ОД «О питьевой воде и системах водоснабжения» (с изменениями.

Откройте актуальную версию документа прямо сейчас или получите полный доступ к системе ГАРАНТ на 3 дня бесплатно!

Если вы являетесь пользователем интернет-версии системы ГАРАНТ, вы можете открыть этот документ прямо сейчас или запросить по Горячей линии в системе.

Искусственные источники

Это сооружения, выполняющие опреснительные функции, а также водохранилища и водоемы. Во всех случаях для содержания объектов подобного типа используются гидротехнические системы, регулирующие процессы накопления и обновления воды. Наиболее распространенным способом создания таких сооружений является устройство плотин и перемычек в руслах рек. В дальнейшем конструкции могут обеспечивать водоснабжение дома или производственного объекта. Обычно такие хранилища и возводятся недалеко от городов и предприятий, которые становятся непосредственными потребителями ресурса. Возможности регуляции и очистки позволяют на выходе обеспечивать относительно чистый продукт, пригодный для разных целей.

Заключение

Гидротехнические системы новых поколений дают возможность эффективно, быстро и с минимальными затратами осуществлять транспортировку воды от источника к потребителю. В процессе такого снабжения нередко выполняется и целый комплекс очистительных мероприятий. Это позволяет реализовать качественное водоснабжение дома с выполнением санитарно-гигиенических норм. Однако далеко не всегда искусственные средства могут наделить воду необходимыми характеристиками. Особенно в этом смысле малоперспективны поверхностные источники. И дело не только в загрязненности речных или грунтовых вод, а в том, что такой ресурс лишен необходимого набора положительных элементов, требуемых для питания организма. Поэтому вопросы выбора систем водоснабжения для тех или иных нужд все еще зависят от первичного источника.
