Критерии выбора устройств электрозащиты
Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.
Особенности монтажа в электрощите
Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.
Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

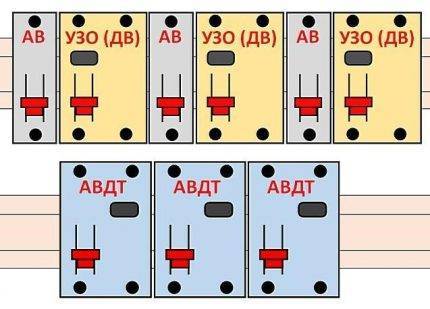

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров
Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.
Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных
Сложность подключения проводов
Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.
Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается
На схеме хорошо показана коммутация проводов.
При подключении пары АВ+УЗО расклад такой:
- фазный провод присоединяется к клемме АВ;
- соединяется перемычкой выход автомата и L-клемма УЗО;
- выход фазы УЗО направляется к электроустановкам;
- нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.
У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.
Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.
Как производится диагностика срабатывания
Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.
Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.
По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам
Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.
Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.
Какие приборы дешевле купить и починить?
Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.
На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.
Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»
Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.
Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.
Коммутационные приборы отключения нагрузки
Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.
Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.
Автоматические выключатели – модифицированные «пробки»
Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.
Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.
Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)
В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.
Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.
Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.
УЗО – устройства автоматической защиты
Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.
Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.
Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.
Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)
На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.
Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.
УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.
Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.
Дифференциальный автомат – максимальная защита
Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».
Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.
Таким образом, он сразу выполняет три главные функции:
- защищает от токов утечки;
- предотвращает перегрузку линии;
- моментально срабатывает при коротком замыкании.
Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.
Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)
В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.
Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.
С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.
Дифференциальный автомат или узо по названию
Тут будет самое интересное. Если Вам трудно будет запомнить все, что было сказано выше, то производитель, зная такую проблему особенно российский, пишут на боковой панели устройства название. Например, УЗО это выключатель дифференциальный.
На боковой части дифавтомата есть надпись – автоматический выключатель дифференциального тока.
Ну и последнее это аббревиатурная надпись на приборе.
В основном такой вопрос возникает при выборе устройств иностранного производства. На приборах российского производства таких проблем обычно не возникает, так как там пишется, если это УЗО, то так и пишут УЗО и маркировка, например ВД. А если это дифавтомат – АВДТ.
Хочется напомнить, что правильное название у устройства защитного отключения (УЗО) – выключатель дифференциальный. А у дифференциального автомата название автоматический выключатель дифференциального тока.
Что лучше УЗО или дифференциальный автомат?
Как известно из всего опыта нашей жизни, что вечного нет ничего или как говорится на всякую старуху, рано и поздно приходит проруха и случается, что вышла из строя электротехническая начинка щита. Возникает вполне резонный вопрос в процессе замены, УЗО или дифференциальный автомат, что выбрать? Тут определенного ответа не существует, все зависит от разнообразных параметров, как самой сети, так и пользовательской аппаратуры, а также цели для чего нужна та или иная автоматика.
В этом случае, что лучше УЗО или дифференциальный автомат не вполне корректный вопрос. Если цель – защита от удара током, например, стиральной машины или нагревателя, то рекомендуется применять двукратную защиту, устанавливая, как дифавтомат, так и УЗО.
Поэтому ни один уважающий свою репутацию профессионал- электрик не скажет с кондачка, что лучше диф или УЗО с автоматом. Скорее всего он будет рекомендовать монтаж всего комплекта этих защитных автоматов по ниже приведенной схеме, которая является одним из многочисленных вариантов их подключения.
Применив эту схему подключения сами собой отпадут вопросы: УЗО и дифавтомат, что выбрать или что лучше дифавтомат или УЗО автомат?
Принцип работы УЗО
Принцип работы УЗО. — этим вопросом задаются многие.
Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.
Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.
При равенстве этих токов Iвх = Iвых УЗО не реагирует. Если Iвх > Iвых УЗО чувствует утечку и срабатывает.
То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.
Рассмотрим принцип работы УЗО более детально.
Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.
При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:
Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.
Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.
В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:
Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.
Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.
Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.
Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.
Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.
Проверка работоспособности УЗО
Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.
Специалисты рекомендуют производить такой контроль примерно один раз в месяц.
Похожие материалы на сайте:
Отличие УЗО от дифференциального автомата
Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от универсального дифавтомата и как можно использовать преимущества каждого прибора.
Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть он выступает исключительно индикатором, по которому контролируется утечка тока, ведь в случае повреждения изоляции и появления протечки выполняется отключение электросети.
Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.
Задаваясь вопросом, что выбрать – УЗО или универсальный дифференциальный автомат, необходимо рассмотреть их технические параметры и сопоставить с характеристиками сети, требуемыми задачами:
- маркировка номинального тока – одно из ключевых отличий УЗО от дифавтомата. На корпусе должны быть указаны нормативный рабочий ток и ток утечки. Если указан только один параметр, это первый аппарат – на нем указывается величина номинального тока. Если перед цифрой написана буква, значит перед вами дифавтомат;
- электросхема на приборе – аппараты содержат схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа, которые защищают от перегрузки и замыканий. В схематическом изображении состоит основная разница между УЗО и дифференциальным автоматом;
- наименование на корпусе прибора сбоку – наносится не на всех приборах;
- аббревиатура на приборе. Чтобы понять, что перед вами – дифавтомат или УЗО, на устройствах отечественных производителей указано ВД или АВДТ.
Пытаясь разобраться в вопросе, в чем разница между УЗО и дифавтоматом, необходимо ориентироваться на перечисленные технические параметры, а также на стоимость. Качественный дифавтомат имеет стоимость ниже, чем аппарат защитного отключения в паре со стандартным выключателем
В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов. Подключение УЗО осуществляется для защиты от утечки, поэтому выбирайте качественную технику, которая в паре с выключателем обеспечит надежную защиту
Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате
Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка
Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка. Достоинством АВДТ считается совмещение в своем корпусе двух устройств
В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент
Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.
Прокладывая сети электропроводки в квартире или частном доме, не принципиально, что установить – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. При монтаже в большом частном доме необходимо заблаговременно просчитать потенциальную нагрузку и сделать выбор в пользу вариантов, которые справятся в случае перегрузок при имеющемся количестве бытовой техники.
Покупка дифавтомата в «АВС-электро»
В нашем магазине выгодно покупать дифатоматы. Нашим клиентам мы готовы предложить дифавтоматы по достаточно низким ценам. В каталоге магазина покупатель найдет изделия от ABB, Schneider Electric, IEK и других известных производителей. У нас в магазине есть надежные аппараты любых типов, номиналов и серий!
Совершать покупки в нашем интернет магазине очень просто. Допустим, вы решили купить АВДТ от ИЕК: просто положите товар в корзину! Если вас интересует цена АВДТ, сроки доставки или способ оплаты товара, обратитесь к нашим консультантам. Они ответят на ваши вопросы, окажут помощь в выборе товара.
Современные требования безопасности электрических сетей жилых помещений предусматривают использование определенных устройств для защиты от короткого замыкания, перегрузки большими токами и устройствами, которые отключают подачу электроэнергии при утечках тока.
Так, обычно применяют автоматический выключатель, дифавтомат или совместно используют устройство защитного отключения (УЗО) вместе с автоматическим выключателем. Для того, чтобы решить задачу о том, какое устройство лучше использовать, требуется разобраться в особенностях их работы.
Самым распространенным и классическим средством защиты электросетей является автоматический выключатель. Главное назначение его состоит в том, чтобы отключить подачу напряжения при коротком замыкании и перегрузках, то есть в случае превышения номинального тока. Принцип действия автомата основан на двойном типе защиты. В своем устройстве он имеет два типы расцепитель:
- Электромагнитный
- Тепловой
Электромагнитный расцепитель отключает подачу напряжения при возникновении короткого замыкания в сети. Принцип действия его основан на том, что при замыкании происходит мгновенное нарастание тока, которое приводит к наведению магнитного поля в катушке расцепителя, в результате чего происходит движение сердечника соленоида, приводящее к размыканию контактов.
Тепловой расцепитель автомат срабатывает при перегрузках. Причиной может послужить включение приборов, потребляющий большой ток, который превосходит номинальные значения автомата. Действие теплового расцепителя основано на деформации биметаллической пластины, которая встроена в выключатель. Из-за прохождения большого тока эта пластина нагревается, деформируется и размыкает контакты.
Выбор автомата и его параметров обязательно высчитывается с учетом возможного одновременного включения электроприборов и с учетом возможностей электропроводки. Выключатели такого типа не имеют технической возможности реагировать на утечки тока, при пробое изоляции приборов.
Основным средством для защиты человека от поражения электротоком служит УЗО. В быту могут возникнуть ситуации, когда происходит пробой изоляционных материалов на корпус прибора, например использование стиральной машины, бойлера, микроволновой печи без заземления достаточно опасно, если электрощит жилища не имеет УЗО. Старый жилой фонд зачастую не имеет провода заземления, в этом случае обычный автоматически выключатель не спасает от поражения током при пробое изоляции.
Основное отличие и автомата в том, что устройство защитного отключения имеет в своей конструкции трансформатор тока, задачей которого является отключить напряжение при выявлении дифференциального тока, который равен току утечки при пробое изоляции или при контакте человека с оголенным проводом.
УЗО сравнивает входящий к потребителю ток и выходящий от него. Через первичную обмотку встроенного трансформатора проходит ток, допустим, к определенному прибору, а через вторичную – выходит от него.
Если произошло разрушение изоляции, например, человек дотронулся к корпусу и через него начал протекать ток, то по фазному проводу первичной обмотки потечет дополнительный дифференциальный ток, в обмотках наведутся разные магнитные поля, что приведет к возникновению тока в обмотке управления и произойдет расцепление выключателя. На этом основана защитная функция устройства.
Величина дифференциального тока характеризует сферу его применения. Для бытовых условий она составляет 5-30 мА.
УЗО не отключает потребление тока при коротком замыкании и перегрузках сети. Для совмещения задач аварийного и защитного отключения применяется , который сочетает в себе УЗО и автоматический выключатель.
На что следует обратить внимание при выборе дифа
Количество фаз и показатель номинального напряжения
По этому критерию очень удобно осуществлять подборку товаров. Главное — не забывать о том, что в трехфазных устройствах полюсов четыре, а в однофазных конструкциях в наличии три зажима для подключения. Показатель рабочего давления производитель указывает в техническом паспорте и на этикетке. Также имеется соответствующая маркировка на самом приборе для того, чтобы со временем данные не были утеряны.
Номинал тока
Для того, чтобы гарантировать безотказную работу дифа, важно учесть и этот параметр. Подобные знания помогут подобрать действительно качественный прибор
Подобного рода информация указывается в технической документации товара, его этикетке и корпусе, в виде соответствующих символов. Цифра представляет собой номинальное значение. К примеру, обозначение «С30» говорит о том, что характеристика устройства – С, а показатель номинального напряжения составляет 30 Ампер. Такой вариант подойдет как для многокомнатных квартир, так и небольших коттеджей. Показатель надежности у них значительный, что и обусловлено высоким спросом покупателей.
Утечка тока. Максимальное значение
Большая часть современных устройств этого типа выпускается с маркировкой «30 мА». На корпусе обозначается в виде греческого символа – дельта. Число является обозначением максимального значения тока. Для того, чтобы правильно выбрать агрегат с соответствующими параметрами, необходимо проконсультироваться со специалистом. Ему необходимо рассказать обо всех подключениях и используемой электрической сети. В случае, если планируется использовать групповую линию, которая после будет делиться, то достаточным будет приобретение конструкции с маркировкой «30 мА».
Такое значение считается достаточным для большинства квартир. На частный дом же лучше приобрести модель на «300 мА». Таким образом, устройство будет характеризоваться более высокой степенью безопасности и надежности. Для среднестатистической квартиры этот показатель снижается до «100 мА».
Как только было принято решение о покупке подобного агрегата, к процессу окончательного выбора продукта следует отнестись крайне серьезно. Необходимо всячески обезопасить себя от покупки подделки, ведь только таким образом можно получить в распоряжение качественное и долговечное устройство. Для начала не лишним будет ознакомиться с общими характеристиками понравившихся моделей, а уже потом выбрать наиболее предпочтительный вариант. Не лишим будет получить консультацию у специалиста в случае, если должного опыта или знаний из этой отрасли у покупателя отсутствуют.
Что поставить: дифавтомат или УЗО
Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.
Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.
При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.
В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.
Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.
Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.
В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.
Внешние отличия модулей УЗО и дифавтомата: 3 принципа
По общему виду корпуса и надписям на нем любой покупатель может прямо в магазине оценить приобретаемую защиту. Для этого на нем наносятся:
- значения номинальных токов;
- принципиальная внутренняя электрическая схема;
- специальные надписи и обозначения.
Различие маркировки номинальных токов на лицевой стороне
Обозначение диапазона рабочих нагрузок на лицевой панели УЗО и дифавтомата является обязательным элементом. Они выполняются разными способами.
У устройства защитного отключения принято записывать цифровое выражение величины номинального тока с показом сокращения единицы измерения «Ампер» буквой А. Показываю все это на фотографии модуля hager, где выделил в синей рамке надпись 40 А.
Дифференциальный автомат, как и автоматический выключатель, входящий в его конструкцию, выбирается не только по номинальному току, но еще по типу времятоковой характеристики.
Токи утечек обозначаются в миллиамперах.
Это позволяет оптимально использовать защиту с разным типом оборудования. Ведь в подключенной схеме могут работать простые резистивные нагрузки, например, лампы освещения и ТЭНы (класс В, зона 3-5 I/In) или электрические приборы или машины с электродвигателями, обладающие повышенными индуктивными составляющими реактивного сопротивления (группа D, зона 10-20 I/In).
Последние создают сложные переходные процессы при включении, требуют отстройки защиты на этот период. Все это указывается при маркировке номинального тока дифавтомата буквой класса времятоковой характеристики и цифровым выражением номинальной нагрузки.
Для конкретного дифавтомата компании ABB, предназначенного работать с нагрузкой шестнадцать ампер и класса С, обозначение выглядит так: C16. Таким образом определить УЗО можно по цифре номинального тока и заглавной букве A, а дифавтомат — маркировке класса и величине тока.
Какие элементы наносят на схеме корпуса
У всех модулей изображается принципиальная электрическая схема защиты с органами управления.
Устройство защитного отключения имеет только орган сравнения фаз, показываемый эллипсом, обозначающим магнитопровод трансформатора тока с введенными в него проводами. Он подразумевает срабатывание модуля при возникновении утечек.
У дифавтомата на схеме он тоже имеется, но дополнительно показываются тепловой расцепитель с токовой отсечкой. Смотрите их значки на фото и поясняющие надписи рядом:
- t° (превышение температуры и перегрузка);
- I> (бросок и отсечка тока).
Наличие обозначения защит по току перегрузки и короткого замыкания на схеме — отличительный признак дифференциального автомата.
Надписи и обозначения модулей
Здесь надо смотреть техническую документацию. Устройство защитного отключения официально называется дифференциальный выключатель (сокращение ВД), что очень похоже на дифавтомат. Но путать не стоит.
Последний официальное именуют «Автоматический дифференциальный выключатель», добавляя к первому термину слово «Автоматический». При этом используется сокращение заглавными буквами АВДТ (расшифровывается автоматический выключатель с дифференциальным током).
На самом деле запомнить все это просто. Достаточно вспомнить, что в УЗО входит только дифференциальный орган, а у дифавтомата добавлены защиты автоматического выключателя. Вот и все.
Аббревиатура ВД и АВДТ, другие сведения кроме стороны лицевой панели может наноситься гравировкой еще сбоку. Достаточно повернуть корпус и посмотреть эти сведения. Но здесь производители поступают на свое усмотрение. Они могут такой маркировкой и не заниматься, что характерно для иностранных компаний.
Преимущества и недостатки приборов
Сравнение достоинств и недостатков защитных устройств обоих типов удобно выполнить в табличной форме.
| Параметр устройства | Электронное | Электромеханическое |
| Стоимость | выше | меньше |
| Конструкция | упрощенная | сложная |
| Чувствительность | повышенная | пониженная |
| Функционирование при обрыве «нуля» | нет | да |
| Функционирование при значительном падении напряжения | нет | да |
| Вероятность отказа при импульсных перенапряжениях | выше | ниже |
В качестве итога следует отметить, что наиболее подходящим вариантом для монтажа в квартирный электросчетчик является все же электромеханический дифавтомат либо УЗО. Именно такой тип устройства широко представлен на современном отечественном рынке.
