Освещение в гараже: делаем освещение своими руками

Осветительные приборы

Светильники, рассеивающие свет

Сегодня для освещения самых разнообразных помещений можно использовать различные осветительные приборы. Но помните, что светильники для дома вряд ли подойдут для гаража и смотровой ямы. Также стоит отметить, что для ремонта автомобилей в яме и вне ее существуют различные технологические требования по уровню освещенности. Освещение, которое своими руками будет создаваться для смотровой ямы, не должно быть ослепляющим. Подобный эффект следует полностью исключить, правильно подобрав светильники для этих целей. Отличным решением для ямы будет использование светильников, дающих рассеянный свет.

Осветительные приборы, которые будут монтироваться в смотровую яму, должны отвечать таким требованиям:

  • возможность монтажа в ниши;
  • герметичная защита корпуса;
  • наличие защиты от механических повреждений, так как во время ремонта тяжелые инструменты или детали из автомобиля могут выпасть из рук и повредить светильники;
  • длительный срок службы; Переносной светильник
  • проводка для ямы должна быть скрытой, с надежной гидро- и электроизоляцией;
  • вся аппаратура также должна иметь гидро- и электроизоляцию;
  • при наличии у светильника металлического корпуса, его следует заземлить;
  • устойчивость к различным климатическим условиям.

При использовании многоуровневой подсветки гаража и ямы специалисты рекомендуют применять стационарные светильники на шарнирах. Так вы сможете менять направленность света и ориентировать его на

Лампа накаливания

нужный участок работ. Располагать светильники следует таким образом, чтобы идущий от них свет не был выше уровня человеческого глаза. Оптимальным считается вариант освещения, когда освещены будут детали днища машины и руки человека, работающего в яме. Также довольно часто для создания освещения в смотровой яме применяют портативные и переносные светильники, работающие на аккумуляторах.

В целом, вы сможете достаточно легко сделать своими руками нужное освещение ямы, а также более рационально использовать имеющиеся у вас осветительные приборы. Правильный подход позволит вам сэкономить достаточно средств.

Варианты осветительных приборов для гаража

В зависимости от типа прибора, освещение в гараже может выполняться:

  • Лампами накаливания;
  • Люминесцентными лампами;
  • Галогенными лампами;
  • Светодиодными осветительными приборами.

Основным отличием вышеприведенных вариантов является соотношение генерируемого светового потока в Люменах на 1 Ватт электроэнергии. Поэтому прежде, чем выбирать конкретный тип устройств для стационарного освещения, рассмотрите все за и против для каждого из них.

Преимущества и недостатки осветительных приборов.

Лампочки накаливания отличаются относительно небольшой себестоимостью, они куда менее капризны в эксплуатации. Но, в сравнении с другими типами ламп, дают световой поток всего 7 – 17 Лм/Вт. Также они боятся разгерметизации стеклянной колбы.

Люминесцентные лампы имеют в разы большую стоимость, чем накаливания, но выдают порядка 45 Лм/Вт, что делает их куда более экономными. Но стеклянная колба такой лампы наполняется смесью газов и ртути, что может нанести вред при разгерметизации. Еще один существенный недостаток – лампа требует время на разогрев, пока достигается заявляемый уровень светового потока. А при температуре менее +5ºС такая лампа плохо загорается.

Галогенные светильники выдают от 15 до 22 Лм/Вт, но в отличии от предыдущих, их необходимо запитывать от низкого напряжения – 12 В. Также эти лампы боятся прикосновения голыми руками, из-за чего они очень требовательны при монтаже и эксплуатации.

Светодиодные лампы могут обеспечивать порядка 120 Лм/Вт, из-за чего они считаются самыми экономными лампами. Важным преимуществом светодиодных прожекторов является независимость от разгерметизации колбы – светодиоды будут обеспечивать ту же освещенность даже при разбитой колбе. К недостаткам таких ламп относятся чувствительность к форме и величине питающего напряжения.

Требуемые электроприборы и материалы

Для самостоятельного монтажа электропроводки нужен опыт и квалификация. В отсутствие навыков работы с электричеством заниматься прокладкой электросети запрещается.

Для монтажа электрической сети следует сразу подготовить все необходимое. Для разметки стен нужен уровень и карандаши. На стенах намечаются линии для прокладки кабеля, места для розеток и ламп.

Потребуются перфоратор и шуруповерт (или обычная отвертка).

Кроме этого нужно закупить непосредственно светильники, выключатели, розетки, электрический щиток, ВД(УЗО), провода. Причем розетки и провода выбираются с учетом суммарной мощности электрических приборов. Для расчета необходимо сложить мощности ламп и других приборов, которые будут питаться одним проводом, и по таблице выбрать провод.

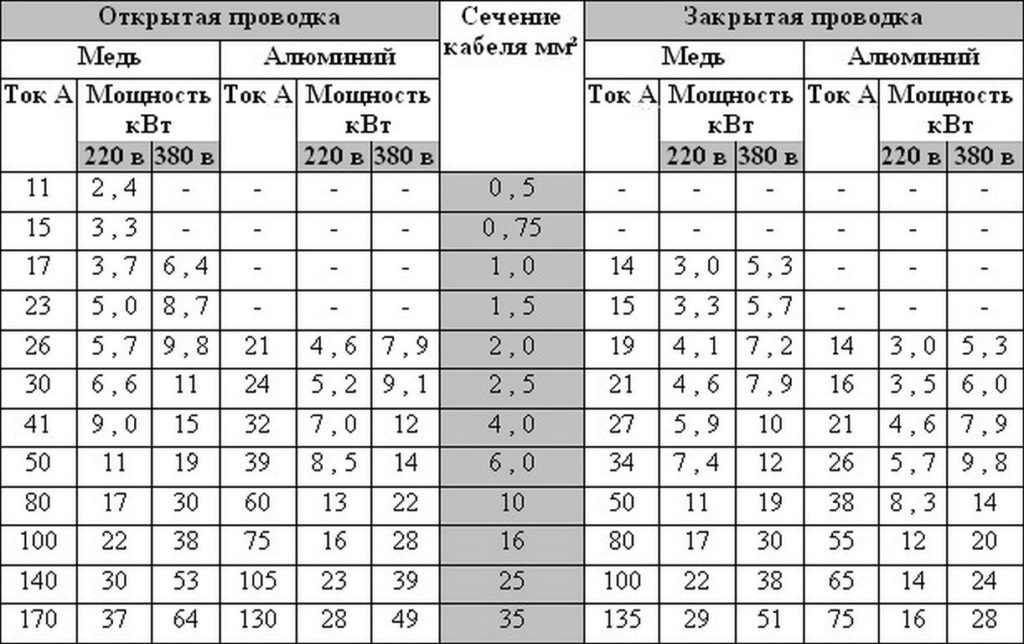

Например, для оборудования суммарной мощностью 3 кВт подойдет медный кабель сечением 1 мм2 или алюминиевый сечением 2 мм2. Провода могут быть скрытыми (под штукатуркой) или наружными (в кабель-каналах и гофрах). В любом случае кабель должен быть защищен от влаги, пыли и механических повреждений. Для закрытой линии проводов можно использовать кабель ВВГ, а для открытой – ВВГнг-LS.

Кабель ВВГ

Если стены оштукатурены, то надежнее сделать скрытую проводку. Если слой штукатурки толстый, то можно в штробу проложить гофру. Это позволит быстро заменять кабель при поломках.

Гофра

Кабель-канал

Минимальное расстояние проводов от нагревательных приборов – 15 см. Поворот проводов разрешено делать под прямым углом на расстоянии 10-15 см от пола и потолка. А минимальная высота для размещения розеток – 60 см от уровня пола.

Мощности в гаражах, если вы не используете его просто для хранения машины, довольно высокие. Для пожарной безопасности стоит в качестве общего выключателя использовать автомат с небольшим номинальным током защиты.

16-амперный автомат

Локальную подсветку можно оснастить обычными выключателями. Все выключатели лучше монтировать на главном распределительном щитке. В нем же размещается понижающий трансформатор с отдельным выключателем для низковольтного освещения смотровой ямы.

Все линии проводов заводятся на общий автомат и ВД (выключатель дифференциальный, он же УЗО) с током утечки 10 -15 мА. ВД отключает сеть при появлении тока утечки, например, при попадании человека под напряжение.

Автомат и ВД можно заменить одним устройством: дифференциальным автоматом. Ток утечки: 10-15 мА.

Дифференциальный автомат с током срабатывания 16 А и током утечки 10 мА.

Данные светильников с диодами

Светильники нового исполнения обладают разными показателями, видами исполнения и подключения. Основные технологические данные таковы:

  • Мощность номинального плана. Каждый диод может обладать рабочими показателями в 1 — 24 Vt, а это соответственно будет равно 20 — 150 Vt обыкновенной спиралевидной лампе.
  • Способ подсоединения. Светильники производятся под различающиеся классы напряжения, если необходимо узнать на какое изначальное напряжения применяется данный светильник нужно ознакомиться с данными, написанными на его упаковке.

В случае того если вы производите реконструкцию старого освещения в своем гараже и у вас основное напряжение равно 220 V, то тогда приобретаются диоды только с требуемым показателем. Если вы только проектируете схему проводки в помещении, то желательно будет выполнить проводку под 12 V с применением понижающего трансформатора 220/12 V. Этот вариант будет гарантировать высокую степень безопасности вашего гаража и в случае надобности данную систему можно будет запитать от аккумулятора.

В статье были рассмотрены варианты использования разных световых приборов в гараже и подробно расписаны обладающие явными плюсами диодные светильники. Несмотря на все эти значения окончательный выбор и ответ на вопрос, какие светильники лучше, целиком и безальтернативно ваш. А знаете как правильно обогрть гараж зимой?

https://youtube.com/watch?v=A-y6kev1VOo

Полезные советы от электрика

  • Если вы разделили все освещение на определенные зоны, целесообразно устанавливать выключатель непосредственно возле нее. К примеру, возле слесарного стола, возле капота и т.д. При желании можно установить проходные выключатели, которые позволят включать и выключать освещение, как от входа, так и с самой зоны.
  • На случай отключения электроэнергии сделайте аварийное освещение в гараже. Для этого отлично подойдут галогенные лампы или led светильники на 12 В. Если во время ремонта пропадет электропитание, вы всегда сможете продолжить, запитав аварийное освещение от аккумулятора.
  • При наличии прожектора у входа, подключайте его через датчик движения, так вы сэкономите на освещение улицы и сможете создать своеобразную сигнализацию.
  • Для большей эффективности световой поток от стационарного освещения в гараже должен быть рассеянным, чего можно достигнуть при помощи плафонов и отражателей. А вот переносную локальную подсветку можно делать одним пучком света для определенной точки.
  • Установите контур заземления и проложите третью жилу в проводке, это позволит предотвратить электротравмы и возгорание из-за замыкания на корпус.
  • При выборе материалов и устройств приобретайте продукцию известных производителей.

https://youtube.com/watch?v=aQZ5Fd2q7Lo

Требования и рекомендации по освещению гаража

Гараж для многих хозяев – это нечто большее, чем просто дом для автомобиля. Его функциональная нагрузка может быть самой разнообразной: от проведения мелкого ремонта до конструирования любимых самоделок. Любое занятие требует полноценного освещения, которое облегчит проведение работ и создаст комфортную рабочую атмосферу.

Мероприятия по организации освещения в гараже во многом схожи с аналогичными действиями в доме, но имеют некоторые нюансы. Например, небольшое помещение лучше оборудовать длинными боковыми светильниками, форм-фактор которых напоминает известные всем ЛБ-40. При этом следует заранее продумать место их монтажа в точках, требующих наибольшей освещенности.

При площади более 15 м2 лучше в гараже применить комбинированное освещение с общими и местными светильниками. Для удобства общее освещение может быть запитано от нескольких выключателей, а в роли местного света можно использовать переносной фонарь с питанием как от электрической сети, так и от аккумулятора (АКБ).

Стоит напомнить, что светодиоды нейтральной и холодной цветовой температуры визуально дают более яркий эффект по сравнению с теплыми тонами. А если учесть, что гараж не место для вышивания и чтения книг, то источники света с цветовой температурой 4000-6000°K станут идеальным решением.

Выбор гаражных светильников

Владелец должен правильно выбрать светильники для гаража. Если ранее использовались только лампы накаливания и вопрос состоял только в определении их количества, то в настоящее время они практически не используются. Имеется множество вариантов и конструкций, обеспечивающих высокую долговечность оборудования и проводки, экономичность, безопасность. Наиболее распространенные типы осветительного оборудования:


Галогеновые лампы.

  • Галогеновые лампы. Они яркие и позволяют эффективно обеспечить подсветку ответственного участка помещения, но имеют несколько существенных недостатков. Прежде всего, «галогенки» очень нежные и не переносят прикосновений или попадания на поверхность пыли и прочих загрязнений. Работать без плафона они не могут, и установка должна выполняться с соблюдением определенных правил. Кроме того, им нужен источник питания 12 В.
  • Люминесцентные лампы. Их еще называют энергосберегающими. Действительно, в сравнении с обычными лампами накаливания люминесцентные светильники экономичнее, долговечнее, ярче. Недостатком является сложность запуска при низких температурах воздуха (при +5° уже возможны отказы при включении), неустойчиво работают при возникновении перепадов напряжения питания. Содержат пары ртути, что делает их опасными в замкнутом и ограниченном пространстве гаража в случае разрушения. Существует еще одна особенность люминесцентных ламп: во время работы они мерцают, что создает опасность при работе на станках или использовании ручного электроинструмента. Возможно возникновение ситуации, когда мерцание вызывает зрительный эффект замедленного движения или вращения в обратную сторону.

    Люминисцентные лампы.

  • Светодиоды. На сегодня это — преобладающий, распространенный и удачный вариант гаражного освещения. Светодиодные светильники, установленные в гараже, безопасны, позволяют реализовать схемы освещения любой сложности. Освещение гаража светодиодами (другое наименование — LED-лампы) может быть реализовано простыми или сложными способами. Они не требовательны к условиям эксплуатации, большой ресурс увеличивает срок службы приборов. Существует масса вариантов выбора по цвету и яркости устройства. Единственный недостаток — высокая стоимость, но она быстро окупается.


Светодиодные лампы.

Почему именно светодиоды?

Этот вопрос активно обсуждается на многих конференциях по модернизации как бытовых, так и промышленных систем освещения. Ответ на данный вопрос кроется в неоспоримых преимуществах светодиодов, основными из которых являются:

  • минимальное потребление энергии;
  • превосходные световые характеристики;
  • отсутствие вредных веществ;
  • огромный срок службы.

Конечно, освещение гаража можно оставить на прежнем, устаревшем, уровне, если заходить в него примерно один раз в неделю на 10 минут. В остальных случаях необходимо задуматься о замене люминесцентных, галогенных и ламп накаливания на новые источники освещения. Сегодня и в гараже пришло время для перехода на новый формат освещения.

Малые размеры светоизлучающих кристаллов позволили разработчикам сконструировать лампы нового образца под любой имеющийся тип цоколя. Получается, что некоторые светильники в гараже можно продолжать использовать дальше, без траты средств на покупку новых.

Если же в качестве осветительных приборов применить светодиодную ленту, то вовсе можно обойтись без громоздких и бьющихся плафонов. Рассредоточенность чипов по всей длине LED-ленты даёт эффект равномерного распределения светового потока во всём помещении, чего невозможно было достичь в точечных светильниках. В результате такого контурного распределения вероятность проявления зон затемненности практически нулевая. К тому же у лент нет хрупкой стеклянной колбы, что для гаража является явным плюсом.

Ещё одно достоинство новаторского освещения для гаража в том, что полупроводники не меняют своих физических свойств при отрицательных температурах и могут быть использованы вплоть до -50°C

Это весьма важно, если учесть, что в большинстве случаев гаражи не отапливаются

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

  • тестера;
  • комплекта изолированных отверток;
  • изоляционной ленты;
  • диэлектрических перчаток;
  • защитных очков;
  • плоскогубцев с изоляцией;
  • строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

  • строительные шпатели;
  • лобзики;
  • пилы по металлу и дереву;
  • молотки, гаечные ключи;
  • сверла для определенных материалов;
  • дисковые пилы;
  • строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

  • щиты ставят на негорючих основаниях справа от двери или ворот;
  • целесообразно размещать электрические трассы скрыто;
  • при невозможности скрытого монтажа применяют короба из пластика или металла;
  • эти короба крепят на стены максимально надежно;
  • для установки розеток и выключателей применяют открытые коробки;
  • осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Освещение в смотровой яме

Расчет мощности светового потока, достаточного для освещения смотровой ямы прост: ее площадь умножается на те же 20Вт исходя из описанной ранее схемы, в зависимости от типа светильников, а полученное значение делиться на предполагаемое количество этих светильников.

Есть и другие требования к освещению смотровой ямы:

  1. Ввиду повышенной влажности, светильники должны иметь класс защиты не ниже IP67.
  2. Для смотровой ямы подойдут только те лампы и светильники, которые не нагреваются — в узком пространстве риск коснутся их очень велик.
  3. Осветительные приборы должны быть исключительно направленного типа, и освещать днище автомобиля, не создавая неудобства для работающего человека.

Примеры освещения ямы в гараже.

Освещение своими руками

Освещение сделать в гараже своими руками несложно. Его можно пустить по потолку или по бокам. Как правило, потолочное удобнее и проще организуется. Вначале нужно подобрать лампы. Сделать это очень просто. Достаточно взять источники закрытого типа с защитным плафоном, световым рассеивателем и защитной решеткой. Далее наступает очередь выбора расположения светильников. Лучше всего поставить их между машиной и стенкой. Дополнительно можно поставить светильник у моторного отсека. Неплохо организовать боковые и угловые светильники

Кроме общего освещения, важно подумать над локальной подсветкой

Вам это будет интересно Рейтинг лучший инфракрасных обогревателей

Обратите внимание! Что касается освещения смотровой ямы, то нужно понимать, что яма — место, где есть повышенная влажность и опасность для человека. Лучше всего выбирать для этого места низковольтные светильники, максимум на 24 вольта

Установить его при этом нужно на главный распределительный щит

При этом запитывать лампы в смотровой площадке необходимо только обычным видом трансформатора, а не автомобильным

Установить его при этом нужно на главный распределительный щит. При этом запитывать лампы в смотровой площадке необходимо только обычным видом трансформатора, а не автомобильным.

Схема освещения смотровой ямы

Создать комфортную для глаз и общего самочувствия атмосферу в гараже несложно, главное — учесть нормы освещенности, правильно подсчитать мощность ламп и их количество и остановить свой выбор на тех светоисточниках, которые смогут удовлетворить потребности пользователя. Лучшим вариантом в случае отсутствия отопления в гаражном помещении будут люминесцентные лампы, при наличии отопления — светодиодные.

Организация освещения в гараже

Многоуровневая подсветка

При организации освещения учитывают некоторые факторы:

  • высота потолка и общая площадь;
  • планировка рабочих зон и норма освещенности для них;
  • материал и цвет покрытия стен, потолка и пола (светлые тона отражают свет, а темные поглощают);
  • выбор типа ламп и сопутствующего им оборудования.

Из СНиПа 23-05-2010 видно, что для разных участков необходим разный световой поток. Поэтому разумно зонировать освещение в гараже для участков, где проводятся отдельные работы. Удобно сделать общее освещение и местную подсветку рабочих зон. Например, организовать общее освещение для участка хранения автомобиля и местную яркую подсветку в смотровой яме и зоне ремонта. Включение таких зон стоит организовать отдельными группами выключателей.

Рекомендуется делать многоуровневое освещение: оно наиболее эффективно, особенно при высоте потолка выше 3-х метров.

  1. Потолочное освещение.
  2. Свет на высоте 1,8 м от пола.
  3. Свет на высоте 0,75 м от пола.
  4. Свет на высоте 0,4 м от пола.

Также осветительные приборы общего освещения должны иметь прочный защитный плафон с рассеивателем света. А на светильники, расположенные ниже одного метра от пола, стоит установить металлическую решетку, чтобы защитить их от повреждений.

Светильник, предназначенный для местной подсветки, должен находиться вне поля зрения человека при работе, чтобы не слепить и не раздражать глаз. Еще такие лампы должны быть надежно закреплены в нужном положении.

Осветительные приборы могут быть стационарными и переносными. Стационарные закреплены в определенном месте. К переносным относятся настольные лампы, фонари, прожекторы. Они незаменимы при ремонте автомобиля, когда нужно подсветить труднодоступное место.

Принципы правильного освещения

Освещение смотровой ямы требует соблюдения некоторых условий. Эти требования прописаны в нормативной документации (СНиП). Здесь имеются требования не только для частных гаражей, но и для автомастерских.

Если вы решили сделать своими руками освещение для смотровой ямы, обязательно учитывайте нормы по СНиП. Освещение, сделанное своими руками или профессионалами, должно отвечать следующим требованиям:

  • быть безопасным;
  • потреблять как можно меньше электроэнергии;
  • давать достаточное освещение для выполнения основных задач (осмотр, проверка на работоспособность, мелкий ремонт и т.д.);
  • давать качественное нижнее и боковое освещение;
  • создавать равномерное и рассеянное освещение. Свет должен освещать равномерно все углы ямы, исключая формирования теней. При этом он должен быть направленным на днище автомобиля.

Отдельно стоит отметить, что из-за специфики конструкционного устройства смотровой ямы здесь можно использовать только искусственный тип освещения.

Искусственная подсветка

Это связано с тем, что здесь невозможно сделать естественную или смешанную подсветку даже в дневное время, ведь в яме любой источник естественного света перекрывается транспортным средством. При этом в самом гараже должно использоваться смешанное освещение. Здесь солнечный свет, проникающий через открытые створки ворот, должен дополняться светильниками в глубине сооружения, куда он уже не может поникнуть.
