Сигнализация с датчиком движения для охраны помещения

Ассортимент выбора

На сегодняшний день наблюдается тенденция ко все большему проникновению в нашу повседневную жизнь всевозможных технических новшеств. Так, все чаще в наших домах и на улицах стали появляться датчики, реагирующие на движение. С помощью таких устройств можно автоматизировать процесс подсветки любого помещения или улицы.

Реагирование датчика на различного рода движения широко используется на улицах городов и сел. Это позволяет сделать передвижение по улицам и дорогам более безопасным и комфортным.

Такой датчик представляет собой небольшой пластиковый прибор, который можно установить на улице практический в любом месте.

Размещение прибора

Все уличные датчики, реагирующие на различного рода движения, относятся к наружным приборам. Им можно устанавливать только на улице. Поэтому они, в отличие от внутренних устройств, могут выдерживать низкие температурные режимы.

Уличное оборудование подобного рода, в отличие от внутренних датчиков, имеет увеличенный угловой охват на 180 градусов.

Датчик для включения на улице света, точно так же как и внутренние приборы, могут быть следующих видов:

Микроволновой, Ультразвуковой,Инфракрасный

микроволновой. Прибор захватывает сигнал в определенном диапазоне по типу локатора;

ультразвуковой. Его принцип работы заключается в улавливании изменений в отражении от предметов ультразвука. По своей организации признан самым доступным и простым;

инфракрасный. Он работает по принципу чувствительного термометра и реагирует на изменения температуры в обслуживаемой области. Его можно настроить на температуру тела человека, что позволит избежать возможной активации устройства при прохождении вблизи домашнего питомца.

На рынке электронных устройств можно найти инфракрасные датчики движения для включения на улице света двух типов:

  • активные. Такой датчик очень часто используется для освещения и охраны периметра дома, а также забора;
  • пассивные. Данный тип прибора лучше подходит для защиты широких зон. Их ставят перед входной дверью или у ворот.

Необходимо также знать, что датчики для включения на улице света при возникновении движения в зоне их работы, могут различаться и по месту установки:

  • потолочные;
  • стеновые.

Как видим, ассортимент выбора довольно большой. Поэтому при покупке прибора следует продумать все мелочи его дальнейшего использования и размещения, чтобы купить то, что нужно.

Параметры выбора

Чтобы сделать правильный выбор весь имеющийся ассортимент следует оценить по следующим показателям:

  • место размещения;
  • способ крепления;
  • степень защищенности;
  • мощность и дальность оборудования;
  • габариты и размеры;
  • границы, в которых должно происходить срабатывание сигнала;

Обратите внимание! Важно помнить, что датчик движения может контролировать только видимую им область. При этом снизить радиус обозрения могут любые легкие конструкции, которых на улице предостаточно: карниз, элемент забора, подвесной светильник и т.д.

возможность проведения точной настройки параметров работы аппарата

Интересно, что некоторые датчики могут срабатывать даже на дыхание человека

возможность проведения точной настройки параметров работы аппарата. Интересно, что некоторые датчики могут срабатывать даже на дыхание человека.

Помимо этого выбор следует делать и на основании следующих параметров:

Размещение аппарата

  • качественное освещение. Света должно быть ровно столько, чтобы хватало осветить необходимую область;
  • скорость включения освещения при наличии движения;
  • эстетичность освещенности и внешний вид прибора;
  • долговечность.

Оценив имеющееся предложение на рынке или специализированном магазине по вышеперечисленным параметрам, ваш выбор будет максимально оптимальным и полностью удовлетворит все ваши потребности.

Важно отметить, что датчик должен иметь возможность подключаться не только к осветительному прибору, но и еще к другому оборудованию, например – к звуковому. Это особенно важно для улицы, так как в результате вы получите не только автоматическое включение света в ночное время, но и еще сигнализацию

Области применения и функции датчика

Назначение датчиков сигнализации сводится к обеспечению безопасности, защиты на контролируемом объекте. Области применения оборудования зависят от конструктивного решения и функционала электроники.

Беспроводной либо проводной датчик помогает в решении следующих задач:

  1. Активации контроля посредством ведения видеосъемки.
  2. Передачи соответствующего сигнала на пульт централизованного наблюдения.
  3. Включении системы освещения внутри и снаружи здания (если появляется объект)
  4. Обнаружении посторонних лиц (в помещениях здания и на прилегающей территории).
  5. Подключении светозвуковых средств сигнализации.
  6. Передачи сигналов о незаконном вторжении посредством смс-сообщения на смартфон владельца объекта, находящегося под охраной.

При помощи последней функции удается добиться экономии расходуемой электрической энергии.

Разновидности по типу используемых волн

Инфракрасный

Такие датчики анализируют инфракрасное (ИК) излучения. Упрощённо говоря, пространство в радиусе действия прибора разделено на две или несколько зон, излучение каждой из которых фокусируется на «своём» чувствительном элементе. При отсутствии движения интенсивность излучения, попадающая на каждый элемент примерно одинакова. При появлении теплового объекта (человека или животного) показания чувствительных элементов начинают отличаться, и датчик делает вывод о присутствии движущегося объекта.

Радиоволновые и ультразвуковые

В таких датчиках анализируются радиоволны (либо ультразвук, неслышный для человеческого уха), испускаемые одним из элементов прибора. Отражённые волны (или ультразвук) поступают на приёмник. При отсутствии движения принятые сигналы практически идентичны, а при наличии движущегося объекта отраженные волны изменяются, что и является критерием для срабатывания датчика.

Эти датчики состоят из передатчика и приемника. Передатчик испускает пучок света, который принимается приёмником. Когда пучок света перекрывается движущимся объектом, происходит срабатывание датчика. Зачастую в фотоэлектрических датчиках используют инфракрасное (невидимое для глаза) излучение.

Лазерный

Принцип работы схож с фотоэлектрическим датчиком, за исключением того, что источником излучения служит лазерный луч. Часто используют несколько лучей, расположенных параллельно или под углом друг к другу. Обычно такие приборы применяют для обнаружения проникновения в периметр охраняемого участка.

Сейсмические

Такие датчики устанавливают в грунт для регистрации его колебаний, вызванных перемещением по поверхности. Способ действия этих датчиков позволяет применять их для охраны неогороженных участков, выявлять попытки подкопа под ограждение. В то же время их цена достаточно высока, а настройка и подключение нетривиальны.

Магнитные

Такие датчики служат для обнаружения открывания окон или дверей. Конструктивно они состоят из двух отдельных элементов: магнита и геркона (контакт, который срабатывает при приближении магнита). При закрытых окне или двери контакты геркона замкнуты, так как находятся в магнитном поле магнита. При открывании двери или окна контакты размыкаются и формируется сигнал срабатывания.

Радиолучевые

Радиолучевые датчики состоят из нескольких излучателей ультракоротких волн (УКВ), которые обычно размещают по периметру охраняемого объекта. Таким образом создаётся радиоволновое покрытие определенной конфигурации, которое регистрируется приемником. При изменении конфигурации радиоволнового покрытия в результате появления движущегося объекта датчик срабатывает.

Какие бывают датчики

Беспроводные датчики, реагирующие на движение включением света, между собой различаются по типу приемника (сенсора). При этом многие модели могут обладать специфичным предназначением и разнообразными опциями. Например, помимо включения света может активироваться звуковая сирена. Такой вариант часто применим в охранных сигнализациях, расположенных по периметру приусадебных участков.
К основным разновидностям беспроводных типов датчиков относятся:

  • магнитоконтактный сигнализатор. Они применяются для оконных и дверных проемов и других открывающихся конструкций. Прибор состоит из двух частей, соединенных между собой магнитом;
  • детектор для анализа состояния стекла. Он реагирует на возникшую деформацию поверхности стекла;
  • беспроводной извещатель. Такой прибор, как правило, объемный, оснащенный приемником, который реагирует на ИК-лучи. Применяется повсеместно. Работает в автоматическом режиме и имеет специальный механизм, который предотвращает его несанкционированный демонтаж;

Виды беспроводных датчиков

Отдельно стоит отметить, что сенсоры, реагирующие на движения, бывают двух разновидностей:

  • инфракрасные. Такие устройства оснащены специальной оптической системой;
  • электрохимические. Принцип их работы основан на адсорбции.

Как защитить домовладение

Перед покупкой охранной сигнализации для дачи первым делом встаёт вопрос о предотвращении и фиксации постороннего доступа в помещение. Сложности возникают в подготовке мер по защите собственности от посягательства и для задержания преступника после того, как сработала сигнализация. Способ решения этой проблемы необходимо найти в процессе выбора сигнального комплекса.

Применяя имеющиеся в наличии простейшие сторожевые конструкции, можно осуществить охранные мероприятия на загородном участке такими методами:

  • Использовать копии устройств видеофиксации и акустических извещателей для создания эффекта многоуровневой системы защиты. Это отпугнёт случайных нарушителей и известит всю округу.
  • Превратить свою дачу в неприступную крепость с помощью мультифункциональной и проверенной системы видеозаписывающих устройств. Смонтировать по периметру комплекс следящих приборов и сенсоров с отображением всех данных на компьютер, планшет или смартфон.

Второй способ самый действенный, но потребует значительных финансовых затрат на оборудование.К тому же для наблюдения придётся находиться на даче постоянно или привлекать сторожа.

Обзор популярных моделей

Эхо -5

Охранный сенсор, применяемый как в централизованных системах безопасности, так и в локальных системах сигнализации. Ультразвуковой прибор обнаружения движения нарушителя в охраняемой зоне.

Особенности и характеристики:

  • Системный контроль внешнего воздействия перекрытия излучения;
  • Автоматическая система проверка работоспособности;
  • Регулировка уровня чувствительности при настройке;
  • Максимальный объем гарантированной зоны контроля – 250 м2;
  • Дальность действия — 10 метров;
  • Скорость движения объекта для срабатывания прибора – 0,3-2 м\с;
  • Степень защиты ІР 30;
  • Размеры 150х45х25 мм;
  • Масса – 75 гр;

Аргус -3

Радиоволновой объемный извещатель. Предназначен для работы в отапливаемых и неотапливаемых помещениях в составе централизованных и локальных систем безопасности. Отличается высокой надежностью и достоверностью обнаружения нарушения охраняемой зоны. Допускается применение с однотипными приборами в одном помещении.

Особенности и технические характеристики:

  • Минимальная дальность действия – 2-3 м;
  • Температурный режим эксплуатации — -30 +50 градусов Цельсия;
  • Гарантированная площадь обнаружения – 20 м2;
  • Масса – 100 гр.

PYRONIX COLT QUAD P1

Пассивный инфракрасный датчик. Применяемый для установки в системах централизованных и локальных систем безопасности. Особенность конструкции заключается в возможности использования в закрытых помещениях с принудительной вентиляцией. Допускается маскировка материалами, не препятствующими распространению радиоволн – тканью, деревянными решетками. Прибор обладает высокой степенью защиты от естественных и искусственных помех. Не реагирует на животных с массой тела до 27 кг.

Особенности и характеристики прибора:

  • Зона обнаружения нарушителя – 10 м с углом обзора по горизонтали 90 градусов;
  • Тип корпуса – герметичный;
  • Корпус защищен от статического напряжения;
  • Температура внешней среды от -30 до +70 градусов Цельсия;
  • Размеры – 75х52х44;

Область применения

Сигнализация применяется в частных или офисных строениях, охраняемых территориях

Датчики движения для охранных систем применяются везде, где необходимо контролировать и ограничивать перемещение посторонних лиц. Потребность в этом возникает на следующих объектах:

  • в подъездах жилых домов и офисах организаций;
  • на охраняемых площадках и складских помещениях;
  • в квартирах и отдельных комнатах;
  • во въездных зонах загородных домов и гаражей.

Область применения конкретной модели зависит от категории, к которой она относится. Пассивные ИК приборы, например, востребованы на ограниченных пространствах внутри закрытых помещений. Активные уличные датчики ИК по большей части применяются для охраны значительных по площади открытых пространств (запретных территорий).

Питание

Простые ревуны с датчиком в одном корпусе могут работать на 3–4 батарейках 1.5 V или подобных элементах питания обычно типоразмера АА, чего хватит на 1 год, так как датчик почти все время в режиме ожидания, потребляет ничтожно малое количество энергии. Если же типоразмер и вместимость батареек значительнее, например, используются большие аккумуляторы 18650, то их ресурса может хватить и на более продолжительный период. При этом затраты на питание ниже, из-за возможности подзарядки.

Для GSM моделей также используются вышеописанные элементы питания, например для датчика модели TAVR Дача 01 достаточно 4 батареек для 12 мес. работы, для главного модуля — потребуется 6 таких элементов.

Установка автомобильного аккумулятора в роли источника питания

Если выбрана простая сигнализация, рассчитанная на питание от батареек, перезаряжаемых небольших аккумуляторных элементов, то нет необходимости обеспечивать еще какое-либо дополнительные источники энергии.

Если же охранная система большая, включает много датчиков (от 10 шт.), то можно приспособить в роли источника энергии автомобильные аккумуляторы, добавив к ним преобразователь (инвертор) 12–220 В. Такие АКБ можно установить в подвальном помещении, рекомендованная емкость — от 70 Ач. Чаще оснащение применяют, если обеспечивается полноценная охрана с видеонаблюдением, с записью. Нагрузка может колебаться в диапазоне 12–25 Вт, стандартной батареи хватит приблизительно на месяц работы, а если она будет использоваться в роли резерва, то период будет значительно большим. Описанный вариант подразумевает проводное соединение элементов системы.

GSM-датчики беспроводной модификации

GSM-датчик движения

Сегодня очень часто для автоматического включения освещения используются беспроводные модели GSM-датчиков движения. Они стали неотъемлемой частью охранных систем домов и других объектов.

В основе работы данного прибора лежит GSM-модуль. Когда датчик обнаруживает нарушение (движение) в регистрируемой области, прибор самостоятельно отправляет сообщение установленной формы на заданный номер. В результате хозяин дома будет всегда в курсе того, что происходит на его участке в контролируемой прибором зоне.
У GSM-датчиков существует три способа оповещения:

  • отправка по номеру специально заданного сообщения;
  • связь через GPRS;
  • стандартный телефонный звонок.

Такого рода приборы используются для:

  • предотвращения несанкционированного проникновения на приусадебный участок или в дом;
  • отключение электричества;
  • предотвращение возникновения пожара и т.д.

Благодаря такому разнообразию предназначений, а также удобным способам информирования хозяина о происшествиях, GSM-датчики сегодня очень популярны и получили широкое применение.

Разновидности датчиков

DD-04С датчик движения

Беспроводные датчики движения для сигнализации разделяются по принципу действия и по месту применения. Устройства, предназначенные для внутренней установки, выпускаются в лёгком пластиковом корпусе современного дизайна, обычно белого цвета. Они вписываются в интерьер любого помещения. Такие датчики оснащены регулировкой чувствительности, с помощью которой охранный датчик настраивается так, чтобы он не реагировал на домашних животных. Примером может служить беспроводной датчик DD-04С, который имеет угол захвата равный 90° и обнаружение источника теплового излучения на расстоянии 15 метров.

Уличные беспроводные датчики представляют собой более сложные устройства, поскольку на открытых пространствах гораздо больше факторов способных вызвать ложное срабатывание устройства. Поэтому для контроля за внешними зонами чаще всего применяются комбинированные датчики.

Щит 838W

Уличный беспроводной датчик Щит 838В, состоит из пассивного инфракрасного сенсора и микроволнового модуля. Элементы работают последовательно. Сначала срабатывает инфракрасный датчик, после чего включается микроволновый излучатель. Если СВЧ модуль не подтвердит наличие движущегося объекта, то сигнал тревоги не включается и устройство автоматически переходит в дежурный режим. Датчик работает на частоте 433 МГц, а расстояние между ним и базовым блоком может достигать 100 метров при отсутствии капитальных стен.

СВЧ ДАТЧИК ДВИЖЕНИЯ

СВЧ или радиоволновые датчики движения являются активными устройствами и определяют движение по изменению частоты отраженного от перемещающегося объекта радиосигнала. Кстати, по этому же принципу работают и ультразвуковые извещатели, только излучают они ультразвук.

Распространены СВЧ извещатели значительно меньше чем инфракрасные. Возможно это вызвано тем, что для высокочастотных электромагнитных излучений строительные конструкции типа стен и перекрытий являются частично прозрачными. Таким образом, зона обнаружения радиоволнового датчика может выходить за пределы охраняемого помещения.

Вполне естественно, что это чревато ложными срабатываниями охранной сигнализации. При выборе же прибора с зоной обнаружения гарантированно меньше площади охраняемого помещения мы получим достаточно большое количество не охраняемых участков.

Плюсом СВЧ датчиков движения является устойчивость к воздействиям внешних факторов, в том числе засветкам и тепловым потокам.

Кроме того, радиоволновые извещатели, работающие на одной частоте, подвержены влиянию взаимных помех. Поэтому в непосредственной близости друг от друга возможна установка устройств с различными частотными литерами. Это тоже минус, особенно для крупных объектов.

Цена таких датчиков движения выше инфракрасных в 1,5-2 раза. Тоже, кстати, немаловажный фактор, ограничивающий их применение. Наиболее известны такие модели охранных СВЧ извещателей как Аргус (производитель Аргус-Спектр). Вообще, их выбор невелик.

Комбинированные охранные датчики движения.

Если объединить в одном корпусе и под общим управлением извещатели различного принципа действия, то в итоге получаем комбинированное устройство, способное компенсировать некоторые недостатки “родителей”. Сочетание радиоволновых и инфракрасных способов обнаружения позволяет создать прибор, обладающий высокой степенью достоверности обнаружения.

Применяются они (в комбинации ИК+СВЧ) не часто, имеют достаточно высокую цену (от 1500 рублей), но предложение таких устройств достаточно разнообразно.

Поскольку в них присутствует радиоканал, то существует и опасность взаимного влияния датчиков, несмотря на современные алгоритмы обработки сигналов.

Как установить своими руками

Обычно комплекты ревунов и GSM сигнализации и создаются для установки своими руками без спецзнаний и инструментов. Во всех случаях надо учесть указанные в инструкции размеры площади охватываемой датчиками, их угол действия. Если ставят систему, например, обнаружителей движения, по периметру территории, то можно нарисовать план объекта. После того как сигнализация для дачи установлена, проверяют ее действие: приводят в рабочее состояние и создают факторы опасности для датчиков, а также удостоверяются в правильности пароля, исправности брелоков, магнитных ключей.

Установка «ревунов»

Простые модели датчиков с тревожным сигналом иногда даже не потребуется крепить дюбелями, винтами. Такая сигнализация для дачи своими руками устанавливается чрезвычайно просто. Датчики-сирены движения, открытия/закрытия, повреждения окон/дверей могут фиксироваться не только на болты, но и на двусторонний скотч.

Пример описания установки из инструкции оконного ревуна:

  1. Вставить в блок с датчиком элементы питания (батарейки).
  2. Снять защитную пленку со скотча на задней стенке.
  3. Прижать к оконной (дверной) коробке.
  4. Магнитный датчик таким же способом закрепить на полотне или створке, так, чтобы он соответствовал ответному элементу на ревуне (должен совпадать с ним, так как при открытии будет фиксироваться размыкание).

Изделие размещается в охранной зоне и фиксируется винтами или подобным способом, не требуется дополнительных проводов, настройки с главным блоком. Так можно быстро создать систему из автономных датчиков-сирен, их количество при этом может быть неограниченным.

Установка GSM сигнализации

Для активации GSM сигнализации необходимо купить Сим-карту и вставить ее в главный блок управления. Далее, «прописать» в БУ номера для дозвона: позвонить на централь и нажать специальную кнопку. На этом же блоке есть клавиатура или сенсорное табло для установки пароля для доступа и настройки.

Датчики в GSM оснащении устанавливаются любым способом по инструкции (на болтовые крепления, кронштейны и пр.). Блок управления надо разместить в защищенном месте, например, в самом здании, в кладовке, цокольном помещении (но так, чтобы стены не мешали прохождению сигнала).

Как активировать на примере продукции TAVR:

  1. Установка симки с отключенным PIN паролем в модуль.
  2. Вынуть защитные вставки из отсеков с элементами питания или установить батарейки.
  3. Позвонить на номер вставленной в централь SIM-карты и после дозвона нажать специальную кнопку, на нее произойдет запоминание телефона для отсылки сообщений.
  4. Закрепить панель с датчиком на высоте 1.5 м в защищаемой зоне, блок управления размещают в скрытых местах.
  5. Вкл./выкл. системы осуществляется электронными ключами — их надо приложить к считывателю на модуле.

Выше описан самый простой комплект, пример более сложной системы ATIS Kit GSM+WiFi 130: 45 беспроводных зон, управление брелоками (8 шт.), смартфоном (SMS/DTMF/приложение) или с централи (клавиатурой, сенсором). Данный комплект также поддерживает Wi-Fi связь.

Критерии выбора уличного датчика движения

Выбирая данный элемент охранной системы, нужно определиться с тем, чего вы ожидаете от них и где они будут размещаться

Исходя из этого, при выборе датчиков движения обращайте внимание на следующие критерии:

  1. Тип рабочего напряжения. Некоторые датчики работают от обычного сетевого напряжения, другие — от сниженного выпрямленного (12 В). Если вы подключите датчики к сети, в которой напряжение выше, приборы просто сломаются.
  2. Тип и ток нагрузки, к которой подключаются датчики. Некорректное подключение в данном случае тоже приведет к поломке.
  3. Корпус датчика. Устройства для уличного использования оснащены специальным защитным козырьком, и сам корпус их сконструирован таким образом, что внутрь не попадет пыль и влага. На таких датчиках стоит маркировка IP, а после — цифры, свидетельствующие о пыле- и влагозащите. Это число должно быть не меньше 45.
  4. Радиус охватываемой излучением площади. Берите всегда датчики с запасом. То есть если в паспорте указано, что действие прибора распространяется на 50 м, значит, он идеально будет работать на площади в 30 м.
  5. Предназначение датчиков. Если вы собираетесь устанавливать их на улице, покупайте специальные. Датчики, предназначенные для помещений, установленные снаружи, быстро выйдут из строя.

Принцип работы

Современные охранные системы — это комплекс специализированного оборудования, который реагирует на любые запрещенные действия в охраняемой зоне. Принцип работы зависит от назначения аппарата.

В некоторых моделях реализованы разные датчики, определяющие:

  1. Движение.
  2. Скачки температурных показателей.
  3. Вибрации и др.

Сигнализация оснащается GSM-модулем, он передает сигнал на пульт управления и отправляет владельцу жилья для принятия дальнейших мер.

Для помещений с высокими требованиями к эстетичности разработаны беспроводные датчики, которые не нарушают гармоничность интерьерного стиля.

Типовая схема работы охранной сигнализации.

Датчики охранной сигнализации

«Обычный» датчик системы охранной сигнализации — это вот такое устройство, которое можно увидеть в любом коммерческом помещении:

Датчик Colt Quad PI

Менее красивый вариант:


Датчик Фотон-10

Такой датчик устанавливается в углу помещения. У него угол обнаружения 90 градусов и дальность 8-10 метров, то есть, он наиболее удобный, так как видит движение во всём помещении, кроме небольшой зоны под ним самим. Вот вариант с углом обнаружения 360 градусов:


Датчик Фотон-21

Подключаются такое датчики кабелем ES-04 для систем охранной сигнализации. Можно и витой парой, но 4х0.22 удобнее, так как он более гибкий и тонкий.

У всех таких датчиков, если мы откроем крышку и посмотрим на клеммы, 6 контактов для подключения. Поэтому мне очень часто звонят и спрашивают, как же можно подключить на 4-жильный кабель такой датчик. Клеммы для подключения любого датчика такие:

  • Питание + (обычно 12 вольт)
  • Питание —
  • Нормально-замкнутый контакт (обозначается Alarm или NC или ЩС)
  • Второй нормально-замкнутый контакт (обозначается NO или ЩС)
  • Тампер
  • Тампер

Тампер — это датчик вскрытия. Когда мы снимаем с датчика крышку, мы видим кнопку, которая при закрытой крышке нажата, а при открытой отжата. Поэтому если вор аккуратно подберётся к датчику сбоку, не вызвав его сработку, и снимет крышку, эта кнопка отожмётся и передаст сигнал тревоги на панель. Эта кнопка называется тампер.


Тампер — пружинка в верхней части картинки, она жмёт на кнопку

6 клемм слева направо это минус и плюс питания, тревога и тампер.

Если у нас датчик не выполняет функцию системы охранной сигнализации или если к нему подобраться и снять крышку датчика, не сработав его, невозможно, то контакты тампера и не используем вовсе.

Датчики можно подключать на один кабель последовательно, но тогда контроллер не будет знать, какой именно датчик сработал. Например, если за свет на лестнице или на крыльце дома отвечают несколько датчиков, то можно их объединить таким образом.

Два контакта NC (или Alarm или ЩС), когда датчик в покое, соединены, датчик пропускает ток. Если сработал датчик или если обрезали провод или если датчик повреждён, контакты NC размыкаются, это и есть тревога.

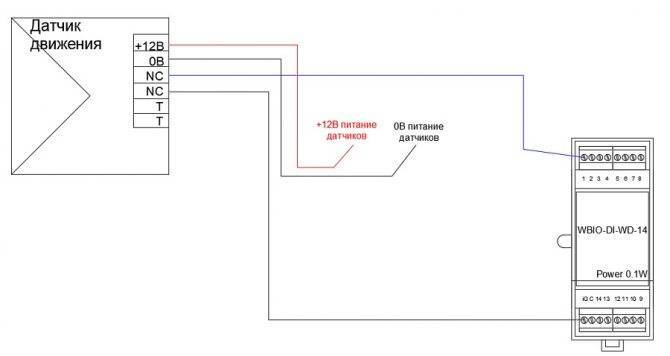

При подключении датчика движения к контроллеру надо смотреть, что должно приходить на вход. Напряжение логической единицы. У модулей Овен МВ может быть 220 вольт (модель Ф), 24 вольта (модель ДН) или сухой контакт (модель Д).

У модулей Beckhoff KL1408 это от 11 до 30 вольт.

У EasyHomePLC ещё более широкий диапазон от 9 до 60 вольт.

То есть, при подключении к Beckhoff или EasyHomePLC мы можем использовать напряжение питания датчика как сигнальное напряжение, без дополнительного источника питания. На датчике делаем перемычку от + к NO, со второго NO снимаем 12 вольт и подаём их на вход контроллера. Очень удобно. Надо следить за тем, чтобы минусы питания контроллера и блока питания датчика были соединены, так как контроллер измеряет напряжения относительно своего ноля.

Напряжение питания датчиков движения, как правило, 12 вольт.

Если через контакты Alarm датчика движения подаём 24 вольта, то надо обратить внимание на то, может ли вообще датчик коммутировать 24 вольта контактами NO. Но все датчики могут

Сухой контакт на входе означает, что через сигнальные контакты вообще не надо пускать никакое напряжение. Для модулей дискретного ввода Wirenboard это выглядит так:

Основные плюсы использования таких датчиков: большой выбор, распространённость и низкая цена.

По тому же принципу мы можем подключать к системе уличные датчики движения разных типов, фотоэлементы, датчики дыма с НЗ выходом.

Принцип работы и особенности

В различных устройствах охранной сигнализации применяются как проводные, так и беспроводные датчики движения, информирующие службу безопасности о проникновении на охраняемую территорию, и при выборе датчика движения необходимо знать, какие виды детекторов существуют на сегодняшний день.

Эти устройства могут быть следующих типов:

  • Пассивные тепловые (инфракрасные) датчики;
  • Ультразвуковые извещатели;
  • Радиоволновые (микроволновые) приборы;
  • Комбинированные системы.

ИК датчики. Наибольшее распространение получили инфракрасные датчики вследствие невысокой стоимости, помехоустойчивости и экономичности. Основным элементом таких датчиков движения является чувствительный пироэлемент, который реагирует на повышение температуры в зоне контроля. Такие датчики, обычно имеют зону захвата 120° и реагируют на перемещающийся объект на расстоянии 12-15 метров по горизонтали. Инфракрасные устройства оборудованы ячеистой линзой Френеля, которая формирует несколько зон захвата. Большинство датчиков имеют так называемую антисаботажную зону, которая не позволяет приблизиться к датчику снизу и вывести его из строя.

Ультразвуковые. Ультразвуковой датчик работает на эффекте Доплера. Он представляет собой излучатель ультразвука, не воспринимаемого человеческим ухом. Как только в зоне действия датчика появится движущийся предмет, ультразвук отразится от него и вернётся на приёмный узел датчика, но уже с другой частотой. При сравнении двух разных частот на выходе компаратора возникает напряжение, которое и переключает триггер подачи тревожного сигнала.

СВЧ датчики. Микроволновой беспроводной датчик движения  работает на том же принципе, только вместо ультразвука он выдаёт СВЧ (микроволновое) излучение. Микроволновые датчики достаточно редко выпускаются с беспроводным  модулем, поскольку генератор высокочастотного излучения потребляет много энергии и его эксплуатация потребует частой замены элемента автономного питания.

Комбинированные. Если необходимо обеспечить высокий уровень охраны объекта, чаще всего используются комбинированные датчики, где два датчика работают параллельно. Это может быть устройство, состоящее из инфракрасного и ультразвукового датчиков, или вместо ультразвукового используется микроволновый сенсор.

Конструктивно, беспроводные датчики могут быть двух типов:

  1. В первом случае датчик оснащён миниатюрным передатчиком, транслирующим сигнал тревоги на базовый блок, который, в свою очередь, включает систему оповещения персонала;
  2. Во втором варианте сам датчик имеет в своём составе GSM модуль с SIM картой и может передать сигнал о несанкционированном проникновении на любое мобильное устройство, компьютер или пульт охраны.

Беспроводной уличный датчик движения, независимо от технического принципа работы,  должен, прежде всего, иметь надёжный корпус, предохраняющий электронные элементы от негативных климатических воздействий в виде дождя, снега и высокой влажности. Уличный датчик должен работать в широком диапазоне температур, а кожух изготовляется в антивандальном варианте.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
