Классификация и категории газопровода по давлению

Прокладка газовых труб в частном доме: основные нормативы

Газификация частных домов должна начинаться с уведомления местной газовой службы о предстоящих ремонтных работах. Соответствующие организации обязаны предоставить техническое условие, которое будет определять порядок прокладки газопровода. По завершении технического согласования разрабатывается индивидуальный проект газификации участка. Ордер на разрешение прокладки газопровода также должен быть выдан представителями автомобильной инспекции (ГИБДД).

Если какое-то количество домов в местности уже газифицированы и требуется только подключение газовых труб на одном участке к основной системе, то в службе должны предоставить информацию о рабочем давлении газа в магистрали. От того, какое давление поддерживается в основных трубах, будет зависеть выбор труб для газа в доме.

В зависимости от того, какой источник газа был выбран для снабжения участка, система газоснабжения может быть автономной или центральной. Газопроводы для частных домов подразделяются на наземные и подземные. Процедура монтажа и установки газовых коммуникаций на участке достаточно проста и требует гораздо меньше времени, чем непосредственно получение разрешения на реализацию проекта по газификации.

Подвод газа в частный дом осуществляется через редуктор для понижения давления

Прокладка газопровода имеет следующие этапы:

  • укладка линии газовых труб от распределительного участка к дому (если необходимо, делается врезка в газопроводную магистраль);
  • ввод трубопровода в дом через шкаф с редуктором, понижающим давление;
  • монтаж разводки труб в помещениях (котельной, кухне);
  • выполнение пуско-накладки оборудования, сдача-приёмка системы, проверка работоспособности газовой плиты и колонки (обычно данный этап производится в присутствии технических инспекторов).

Общие требования по структуре газопровода в частном доме включают в себя те же пункты, что и нормы прокладки газовых труб в квартире и на кухне. Выполнение монтажных работ при проведении газопровода к дому должно соответствовать следующим правилам:

  1. Глубина прокладки газовых труб на участке составляет не менее 1,25 м и не более 1,75-2 м.
  2. Участок ввода трубопровода в строение имеет меньшую глубину: от 0,75 до 1-1,25 м.
  3. Если планируется транспортировка сжиженного газа, газопровод следует укладывать на глубину ниже промерзания почвы (учитываются климатические особенности региона). Ввод трубы в дом осуществляется в таком случае через фундамент.
  4. Если в частном доме устанавливается газовый котел, площадь помещения на одну единицу оборудования составляет 7,5 м2. Соответственно, две газовых колонки или котла требуют площадь 15 м2.
  5. Котлы и колонки мощностью до 60 кВт устанавливаются в помещениях, в которых высота от пола до потолка не менее 2,4 м.

Если требуется установка автономного источника газа на даче или на участке частного дома, следует обращать внимание на специфические нормативы безопасности. Они обеспечат нормальную работу плиты, колонки и нагревательной системы

Установка резервуара для сжиженного газа на участке проводится согласно требованиям СНиП

Расстояние от резервуара со сжиженным газом под землей до скважины не должно составлять менее 15 м. Котлован для ёмкости выкапывается на расстоянии от дома как минимум в 10 м. Хозяйственные постройки могут находиться не ближе, чем в 7-8 метрах от накопителя. Объём резервуара будет зависеть от количества устройств потребления газа (плиты, колонки) и от общей площади отопления. Чаще всего в хозяйстве применяются резервуары объемом от 2,7 м3 до 6,4 м3. Модели емкостей с объемом в 6,4 м3 оптимальны для снабжения газом крупных построек: общая площадь отапливаемых помещений в доме может составлять до 300 м2.

Классификация газопроводов и систем газоснабжения

КЛАССИФИКАЦИЯ ГАЗОПРОВОДОВ И СИСТЕМ ГАЗОСНАБЖЕНИЯ

Газопроводы в зависимости от давления подразделяют:

на газопроводы высокого давления I категории — при рабочем давлении газа свыше 0,6 МПа (6 кгс/см2) до 1,2 МПа (12 кгс/см2) включительно для природного газа и газовоздушных смесей, до 1,6 МПа (16 кгс/см2) для сжиженных углеводородных газов (СУГ);

газопроводы высокого давления II категории — при рабочем Давлении газа свыше 0,3 до 0,6 МПа (3…6 кгс/см2);

газопроводы среднего давления — при рабочем давлении газа свыше 500 даПА (0,05 кгс/ем2) до 0,3 МПа (3 кгс/см2);

газопроводы низкого давления — при рабочем давлении газа До 500 даПА (0,05 кгс/см2) включительно.

В зависимости от местоположения относительно планировки населенных пунктов газопроводы разделяют на уличные, внутри-квартальные, дворовые, межцеховые.

По расположению относительно поверхности земли газопроводы классифицируют на подземные (подводные), надземные (надводные) и наземные.

По назначению в системе газоснабжения газопроводы делят на распределительные, газопроводы-вводы, вводные, продувочные, сбросные, импульсные, а также межпоселковые.

В зависимости от материала труб газопроводы бывают металлические (стальные, медные и др.) и неметаллические (полиэтиленовые и др.).

По виду транспортируемого газа различают газопроводы природного газа, попутного и сжиженною.

В зависимости от надежности газоснабжения, объема, структуры и плотности газопотребления, местных условий, а также на основании технико-экономических расчетов производится выбор систем распределения, число газорегуляторных пунктов (ГРП) и принцип построения распределительных газопроводов (кольцевые, тупиковые, смешанные).

Распределительными являются газопроводы, идущие от обеспечивающих газоснабжение населенных пунктов ГРП до вводов (уличные, внутриквартальные, дворовые, межцеховые и др.). Ввод представляет собой участок газопровода от места присоединения к распределительному газопроводу до здания, включая отключающее устройство на вводе в здание, или до вводного газопровода.

Внутренними являются газопроводы, прокладываемые внутри здания от вводного газопровода или ввода до места подключения прибора.

Максимальное давление газа в газопроводах, прокладываемых внутри зданий:

для производственных зданий промышленных предприятий, а также для отдельно стоящих котельных — 0,6 МПа;

предприятий бытового обслуживания производственного характера — 0,3 МПа;

предприятий бытового обслуживания непроизводственного характера и общественных зданий — 500 даПА;

жилых зданий — 300 даПА.

Для тепловых установок промышленных предприятий и отдельно стоящих котельных допускается использование газа с давлением до 1,2 МПа, если такое давление требуется по условиям технологии производства.

При проектировании газоснабжения городов и других населенных пунктов принимаются следующие системы распределения газа по давлению:

одноступенчатая с подачей потребителям газа одного давления;

двухступенчатая с подачей потребителям газа по газопроводам двух давлений;

трехступенчатая с подачей потребителям газа по газопроводам трех давлений,

Связь между газопроводами различных давлений, входящих систему газоснабжения, должна предусматриваться только че-в ррп и газорегуляторные установки (ГРУ). Исключение составляют сами ГРП, где на обводной линии между газопроводами различных давлений устанавливаются два запорных устройства.

9.4.7 Установка бытовых газовых плит

9.4.7.1. Расстояние между краем верха плиты и стеной из негорючих материалов должно быть не менее 50 мм. 9.4.7.2. В кухне со стенами из горючих материалов стена, у которой устанавливается плита, должна иметь огнезащитное покрытие, например, в виде слоя штукатурки или листа кровельной стали по листу асбеста (если другое техническое решение не предусмотрено в заводской инструкции по установке плиты). Указанное покрытие должно располагаться от пола на высоту не менее 800 мм над поверхностью плиты и выступать за пределы плиты с обеих сторон не менее чем на 100 мм. Расстояние между краем верха плиты и стеной в этом случае должно быть не менее 100 мм.

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.

Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

  • Исключение несчастных случаев среди населения.
  • Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
  • Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей

Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

  1. В пределах двух метров по обеим сторонам сетей наружного исполнения.
  2. Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.

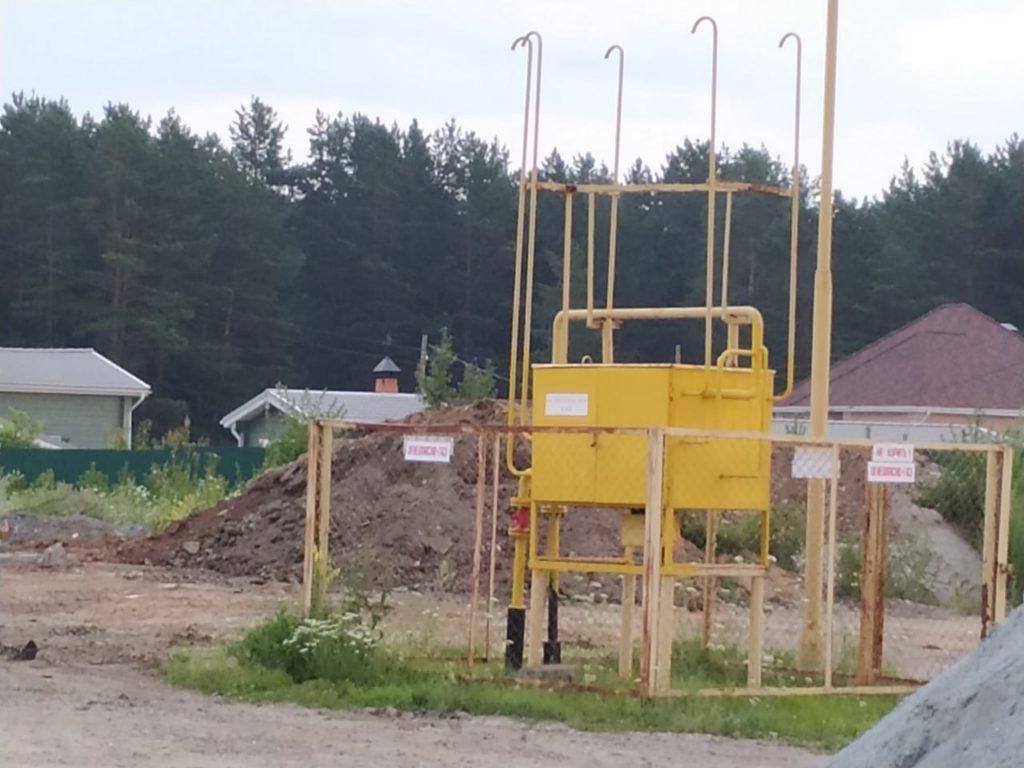

  3. В радиусе десяти метров от ГРП (если они наружного исполнения).
  4. 100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
  5. Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
  6. Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предназначены для указания мест:

  • пролегания подземных газораспределительных сетей;
  • пересечения с автомагистралями;
  • железными дорогами;
  • на поворотах у колодца, сборника конденсата, ковера и т.п.;
  • на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

  • расстояние от сети;
  • материал трубопровода;
  • диаметр;
  • значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
  • угол поворота (УП);
  • глубина прокладки;
  • контакты ответственной АДС (аварийной диспетчерской службы) и др.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

  • для наружных сетей НД составляет по 2 метра;
  • для подземных – по 3.

Профилактические меры:

  • Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
  • Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
  • Восстановление опознавательных знаков и обновление табличек.
  • Обеспечение трасс табличками, распознаваемыми с воздуха.

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10. Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).

Мне нравитсяНе нравится

Давление в газопроводе жилого дома

Чтобы обеспечить комфортный образ жизни в коттедже, потребуется от 6 до 13 м3 газа или давления 0,05 атм. Для здания большего объема, где установлен мощный отопительный котел, это значение может увеличиваться.

Как спрятать газовую трубу на кухне: 10 вариантов с фото, идей декорации газопровода Вопрос о том как спрятать газовую трубу на кухне и создать на кухне стильный и уютный интерьер волнует многих владельцев квартир. Известный факт, что с газовыми коммуникациями следует обращаться с…

До регулятора, расположенного на вводе в здание, допустимое сжатие до 3 атм, это зависит от расстояния до газораспределительного пункта, при прохождении от которого возникают потери. Давление в газовой трубе в квартире составляет 0,03 атм.

Магистральные газопроводы. Газопроводы высокого, среднего и низкого давления Глоссарий

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70. 80% всех капитальных вложений. При этом от общей протяжённости распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давлений.

Классификация газопровода по давлению

В системах газоснабжения в зависимости от давления транспортируемого газа различают:

  • газопроводы высокого давления I категории (рабочее давление газа свыше 1,2 МПа);
  • газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа);
  • газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа);
  • газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа);
  • газопроводы низкого давления (рабочее давление газа до 0,005 МПа).


Газопроводы низкого давления служат для подачи газа к жилым домам, общественным зданиям и коммунально-бытовым предприятиям. Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия. По газопроводам высокого давления газ поступает через ГРП на промышленные предприятия и газопроводы среднего давления. Связь между потребителями и газопроводами различных давлений осуществляется через ГРП, ГРШ и ГРУ.

Расположение газопроводов (классификация)

В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные). В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.

Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов-вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.

Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.

Вводным газопроводом считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.

Межпоселковыми являются распределительные газопроводы, расположенные вне территории населенных пунктов.

Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.

Материалы для газопроводов

В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).

Различают также трубопроводы с природным, со сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ) при криогенных температурах.

Принцип построения распределительных систем газопроводов

По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные. В тупиковых газовых сетях газ поступает потребителю в одном направлении, т.е. потребители имеют одностороннее питание.

В отличие от тупиковых, кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по двум или нескольким линиям.

Надежность кольцевых сетей выше тупиковых. При проведении ремонтных работ на кольцевых сетях отключается только часть потребителей, присоединенных к данному участку.

Разумеется, если вам надо заказать проведение газа в на участок или выполнить газификацию многоквартирного дома, вместо заучивания терминов выгоднее и эффективнее обратиться к надежным сертифицированным подрядчикам. Мы выполним работы по проведению газа на ваш объект качественно и в оговоренные сроки.

ООО «ГазКомфорт»

Офис в Минске: г.Минск, пр. Победителей 23, корп. 1, офис 316АОфис в Дзержинском: г.Дзержинск, ул. Фурманова 2, оф.9

Виды построения путепроводов газа

Классификация по схеме построения включает 3 вида газопроводов.

  1. Тупиковые системы (одностороннее снабжение – транспортировка газа в одном направлении).
  2. Кольцевые сети (газовый поток поступает по 2 и более линиям благодаря устройству замкнутых контуров, которых в разных путепроводах может быть разное количество).
  3. Смешанные.

Второй пункт данной таблицы классификации, как показала практика, является и более надежным, и более удобным в эксплуатации. В частности, во время проведения ремонтных работ или модернизации сети отключать всех потребителей кольцевой системы газоснабжения не нужно (достаточно остановить подачу газа только к тому участку, который обслуживается).

Все сообщение между газопроводами различных типов и потребителями проходит через газорегуляторные пункты (коротко – ГРП). В ту же структуру входят газорегуляторные шкафы (ГРШ) и газорегуляторные установки (ГРУ).

Расчет газопровода высокого давления

Расчет сводится к определению диаметра трубопровода в зависимости от перепадов давления и различных режимов работы.

Порядок расчета следующий:

  1. Давление на входе соответствует данным работы ГРС, в точке потребления определяется характеристиками приборов потребления. Каждое направление разветвленной сети рассчитывается отдельно.
  2. Выбираем самую удаленную точку, измеряем расстояние L.
  3. Далее с помощью методики гидравлического расчета (СП 42-101-2003) находим необходимый диаметр трубы.

Можно выбрать онлайн-калькулятор, позволяющий произвести упрощенный расчет газовой сети для частного дома. Вводим исходные данные:

  • давление в сети, в нашем случае 0,005 МПа;
  • расстояние до самой дальней точки потребления;
  • норму расхода газа, для частного дома 5 м3/час.

На выходе получим диаметр трубы, необходимой для обеспечения требуемого давления. Потери для наружного трубопровода составляют: до стояка 25 линейных единиц, на стояках – 20. Для внутренней разводки принимают 450 линейных потерь на 1-2 м длины.

Для газопровода важно такое понятие, как охранная зона. Ее величина определяется степенью сжатия газа в трубе

Для трубопроводов разного назначения имеет следующий вид:

  • магистралей 1 категории составляет 10 метров;
  • для 2 категории – 7 метров;
  • среднего давления газопровод– 4 метра;
  • для внутри поселковых сетей, давлением до 0,05 атм – 2 метра.

В пределах охранной территории нельзя проводить земляные работы, осуществлять строительство зданий и других сооружений.

Как происходит транспортировка природного газа

Магистральные газопроводы и их охранные зоны

Магистральные газопроводы являются целыми комплексами технических сооружений, основная задача которых – транспортировка газа из места его добычи к распределительным пунктам, а далее к потребителю. В непосредственной близости к городу они переходят в местные. Последние, в свою очередь, служат для распределения газа по городу и доставки в промышленные предприятия.

Проектирование и прокладка магистральных коммуникаций должна учитывать объемы газа, мощность работающего с ним оборудования, давления газа и конечно же правила закладки магистральных газопроводов. Расположение магистрального газопровода возле объекта, который требуется газифицировать, вовсе не означает, что врезка будет применена именно к нему.

Врезка может быть проложена в нескольких километрах от газифицированного участка. Кроме того, врезка должна учитывать практическую возможность обеспечения потребителя с заданной мощностью и давлением в трубе.

Магистральные трубы имеют разную производительность. На неё влияет, прежде всего, топливно-энергетический баланс района, в котором планируется прокладка трубопровода. При этом, необходимо рационально определить годовое количество газа, учитывающее объемы ресурса, на перспективу после начала эксплуатации комплекса.

Обычно параметр производительности характеризует количество поступающего за год газа. В течение года этот показатель будет колебаться в сторону уменьшения, из-за неравномерного использования населением газа по сезонам. К тому же на это влияют еще и изменения в температуре внешней среды.


Охранная зона газопровода высокого давления

Охранная зона магистрального газопровода подразумевает участок по обе стороны газопровода, ограниченный двумя параллельными линиями. Охранные зоны для магистральных газовых труб обязательны из-за взрывоопасности таких коммуникаций. И потому прокладка газопровода должна проводиться с учетом необходимого расстояния.

Для соблюдения нужной протяженности охранных зон, нужно учесть следующие правила:

  • для магистралей высокого давл. I категории – охранная зона составляет 10 м;
  • для труб высокого давл. II категории – охранная зона составляет 7 м;
  • для магистралей среднего давл. – охранная зона составляет 4 м;
  • для труб низкого давл. – охранная зона составляет 2 м.
