Давление в системе отопления: нормализация, причины изменения, требования

Профилактика перепадов в системе отопления

Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.

Комплекс мероприятий заключается в следующем:

установке предохранительного клапана на оборудовании, для сброса лишнего напора;
проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
промывка фильтров, удерживающих загрязнения, ржавчину, накипь.

Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.

Какие должны быть нормативы ГОСТ и СНиП для многоквартирных домов

Документы оговаривают диапазоны, обеспечивающие отопление здания. Показатели рассчитаны для поддержания температуры около 20 °C при влажности порядка 40%.

Для их достижения на стадии подготовке к строительству разрабатывается проект. Выделяют три значения рабочего давления:

2—4 атм для домов до 5 этажей;
5—7 для 6—9;
12 и выше для 10-этажных и больших строений.

Факторы, определяющие показания

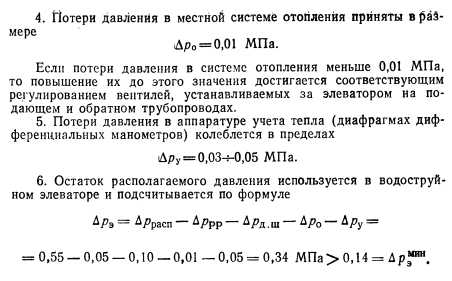

Современные дома оборудованы элеваторами, которые разделяют сеть на части. Их цель — смешать потоки воды разной температуры. Они оборудованы регуляторами, при помощи которых управляют соплами. Это влияет на определение давления: частично закрытый узел изменяет показатель.

Достичь значений, указанных в ГОСТ, также мешают следующие факторы:

Мощность приборов, установленных в здании, редко подходит под расчёты, проведённые перед началом работ.
Состояние оборудования. В течение эксплуатации оно изнашивается.
Диаметр трубопровода. Иногда, при ремонте, участок обвязки заменяют, выбирая другой размер, что приводит к падению давления.
Расположение квартиры: чем дальше от магистрали и котла, тем больше шанс снижения показаний.

Проверка нормы в многоэтажных зданиях

Осуществляется манометрами в трёх точках:

на подаче, около котла, а также на обратке в аналогичной точке;
возле всего используемого оборудования: насосов, фильтров, регуляторов и прочего;
на магистрали около котельной и у отвода к дому.

Почему система должна быть под давлением?

Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.

В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.

Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.

Причины установки открытой системы теплоотдачи:

Лёгкий монтаж;
Бюджетный вариант;
Достаточная подача тепла которая экономит бюджет;
Возможность использования без насоса.

Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.

Стандарт 1.5-2 бара

До 2 этажей 1,5-2 бара

Более — до 4 атмосфер.

Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.

Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.

Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.

Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.

В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

5 этажей и выше. 2-4 атмосферы.
6 и до 10 этаже. 5-7 атмосфер.
Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее.
Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Причины увеличение мощности

Неконтролируемый рост давления является аварийной ситуацией.

Может происходить по причине:

неисправна автоматика регулирования процесса подачи топлива;
котел работает в ручном режиме большого горения и не переведен на среднее или малое горение;
неисправность бака-аккумулятора;
неисправность крана на подпитке.

Основная причина, это перегрев теплоносителя. Что можно сделать?

Следует проверить работу котла и автоматики. При ручном режиме — уменьшить подачу топлива.
Если показания манометра критически высокие, слить часть воды до понижения показаний в рабочую зону. Далее проконтролировать показания.
Если неисправности котла не выявлены, проверить состояние бака-аккумулятора. Он принимает объем воды, увеличивающийся при нагреве. Если демпфирующая резиновая манжета бака повреждена, или в воздушной камере нет воздуха, он заполнится полностью водой. При нагреве, теплоносителю будет некуда вытесняться, и рост давления воды будет значительным.

Проверить бак просто. Нужно нажать ниппель в вентиле для наполнения бака воздухом. Если шипение воздуха отсутствует, то причина в потере давления воздуха. Если появилась вода, то повреждена мембрана.

Опасный рост мощности может привести к следующим последствиям:

повреждение элементов отопления, вплоть до разрыва;
перегреву воды, при появлении трещины в конструкции котла, произойдет мгновенное парообразование, с высвобождением энергии, равной по мощности взрыву;
необратимой деформации элементов котла, отопления и приведение их в непригодное состояние.

Самое опасное — это взрыв котла. При высоком давлении вода может нагреваться до температуры 140 С без закипания. При появлении малейшей трещины в рубашке теплообменника котла или даже в системе отопления рядом с котлом, давление резко падает.

Перегретая вода, при резком снижении давления, мгновенно вскипает с образованием пара по всему объему. Давление мгновенно растет от парообразования, а это может привести к взрыву.

При высоком давлении и температуре воды выше 100 С нельзя резко сбрасывать мощность рядом с котлом. Нельзя заливать топку водой: от сильного перепада температуры возможно появление трещин.

Нужно принять меры к снижению температуры и плавному понижению давления, сливая теплоноситель малыми порциями в дальней точке от котла.

Если температура воды ниже 95 С, с поправкой на погрешность термометра, то давление снижается сбросом части воды из системы. В этом случае парообразование не произойдет.

Как контролировать давление в системе?

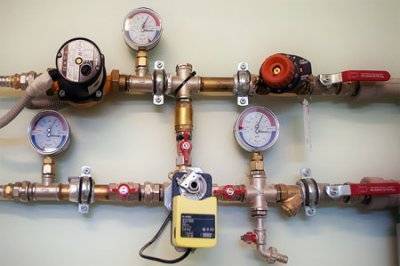

Для контроля в различных точках системы отопления врезают манометры, причем (как уже говорилось выше) они фиксируют избыточное давление. Как правило, это деформационные приборы с трубкой Бредана. В том случае, если в расчет нужно брать то, что измеритель давления должен работать не только для визуального контроля но и в системе автоматики используют электроконтактные или другие типы датчиков.

Точки врезки определены нормативными документами, но даже если у вас смонтирован небольшой котел для отопления частного дома, который неподконтролен ГосТехнадзору, все равно желательно воспользоваться этими правилами, так как в них выделены наиболее важные для контроля над давлением точки отопительной системы.

Врезать манометры нужно обязательно через трехходовые краны, которые обеспечивают их продувку, сброс на ноль и замену без остановки всего отопления.

Точками для контроля являются:

До и после отопительного котла;
Перед входом и после циркуляционных насосов;
Выход тепловых сетей от теплогенерирующей установки (котельной);
Ввод отопления в здание;
Если используется регулятор отопления, то манометры врезаются до и после его;
При наличии грязевиков или фильтров, манометры желательно врезать до и после их. Таким образом, легко контролировать их засоренность, беря в расчет то, что исправный элемент почти не создает перепада.

Способ контроля и диагностика

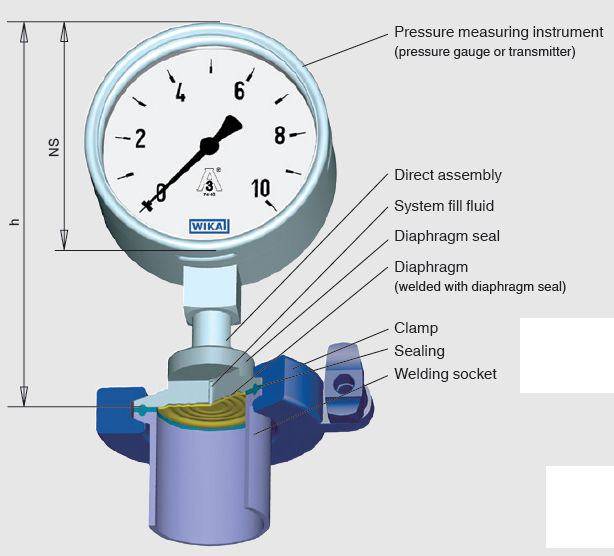

Для контроля используются манометры. Это могут быть датчики с цифровым или аналоговым выходом для подключения к микроконтроллеру или же классические модели с циферблатом и стрелкой.

За счет наличия динамического давления, напора, создаваемого насосом, а также различных сопротивлений элементов разводки давление в контуре не постоянно в различных точках

Важно знать значения:

До и после котла.
На входе и выходе циркуляционного насоса (каждого, если их несколько).
Аналогично с двух сторон от фильтра грубой очистки.
В расширительном баке.

Учитывая последовательное подключение всех указанных элементов, потребуется всего два-три манометра, чтобы получить полное представление о состоянии системы.

1 — котел; 2 — группа безопасности с расширительным баком; 3 — радиаторы отопления; 4 — фильтр грубой очистки; 5 — циркуляционный насос; 6 — манометры

Диапазон измерения и шкала манометра должна соответствовать возможным изменениям давления в системе, однако без излишнего запаса, чтобы не потерять в точности. Видя, например, падение напора после фильтра грубой очистки всего на 0,2–0,3 бара, можно судить о том, что его пора чистить.

Изменения давления в контуре в целом или на отдельном участке дают явный однозначный сигнал о поломке или другой проблеме, требующей немедленного решения. Точную диагностику сможет выполнить специалист, однако, опираясь на информацию, указанную в инструкции к котлу или циркуляционному насосу, и значения манометров, можно самостоятельно выяснить причину, по которой система отопления теряет эффективность работы и батареи стали хуже обогревать помещение.

Как контролировать давление

Чтобы контролировать самому давление в системе отопления, требуется установка оборудования для контроля. Это манометры с трубкой Бурдона, их расчет монтажа производится по документам, которые регламентируют установку. Их способ работы довольно прост, в систему они устанавливаются с помощью трехходовых кранов, это обеспечивает продувку. Если приобрести для врезки эти краны, то их можно установить, даже не выключая всю систему. Это намного лучше и удобней.

Определение выбора мест установки включает такие основные позиции:

если присутствуют грязевики, то манометры устанавливаются до и после них. Это необходимо включить в расчет комплектующих для отопительной системы;
после и перед циркуляционными насосами;
после и перед отопительным котлом. Если пользуетесь для отопления камином, то манометры не требуются;
если используется регулятор, то в расчет нужно включить монтаж манометров после и до него;
возле выхода от теплогенератора.

Вероятные поломки и работы по исправлению

через несколько лет дает сбои

Если вы видите, что происходят эти неисправности, то необходимо предпринять соответствующие меры, но сперва нужно определить, какая конкретно неисправность является причиной сбоев в системе. Разберем основные причины, которые встречаются в системах отопления:

как правило, появляется такая неисправность, как скрытая утечка при разводке трубопроводной системы. Все варианты отопительных систем могут подвергнуться этой проблеме (исключение только инфракрасные). Для определения причины, помещения нужно обследовать с помощью тепловизора, он выявит дефектные места. Утечка может быть удалена несколькими способами, чаще всего это установка нового участка, подтяжка очень слабого крепления, отдельного участка системы. Желательно это выполнить вовремя, чем затем тратится на капитальный ремонт системы отопления в доме.
бывает и так, что в снижении давления виноват не трубопровод, а другое оборудование. Причинами могут быть такие неисправности, как деформация мембраны в расширительном бачке. В этом случае нужно осмотреть непосредственно компенсационный бак. Ремонт в данном случае состоит только в установке нового ниппеля. Такая неисправность убирается очень быстро. Но причиной бывает разрыв мембраны или неверный расчет размера бака. В этом случае нужна установка нового оборудования, точнее замена расширительного бачка;
причиной снижения давления может быть и такая проблема, как образование трещины на теплообменнике. Случается это во время эксплуатации водного отопления, но возможна и такая причина, как полный физический его износ или брак при изготовлении котла. В этом случае вероятно потребуется установка нового оборудования. Особенно тщательно необходимо следить за газовым оборудованием многоэтажного дома;
иногда давление снижается не из-за поломки отопительной системы. В трубопроводе может быть воздушный карман, из него воздух со временем выходит, дом начинает хуже обогреваться, давление понемногу снижается. Необходимо отыскать этот карман, удалить весь воздух из системы. Но если отопительную систему смонтировать правильно, то эта проблема просто не появится. Потому, когда происходит установка, нужно внимательно соблюдать все этапы, чтобы соединить узлы точно по инструкции.

Что делать, когда давление в системе повышается

Но не все время давление в системе отопления снижается, бывает и так, что давление в системе частного дома увеличивается. Причинами этих неисправностей могут быть:

неисправности в регуляторе. При понижении температуры, он может давать сигнал на отключение подачи воды от котла. Принцип устройства системы отопления допускает эту возможность, но исправить проблему очень легко: никакой расчет тут делать не требуется, нужно отрегулировать настройки регулятора, чтобы не было полного закрытия клапанов;
при поломке автоматики, то есть, если расчет и установка были сделаны неправильно, система может все время подпитываться, а давление увеличиваться. Для устранения неисправности нужно закрыть одну линию, затем наладить автоматику циркуляции теплоносителя;
человеческий фактор. К примеру, один из кранов закрыт, задвижка после профилактических мероприятий просто не была открыта. Зачастую это случается, если происходит отопление камином. Внимательно посмотрите на все краны подачи воды, если необходимо, то откройте их;
причиной высокого давления бывает и воздушная пробка (так же, как и снижения). Ее нужно обнаружить и убрать;
увеличивается давление из-за загрязненности фильтра. В этом случае необходимо сделать правильно его чистку, затем протестировать отопление дома. Иногда необходима установка нового фильтра для отопительной системы.

Почему падает давление в системе отопления, как его повысить

Самое распространённое и банальное основание падения давления — отключение электричества.

При частых отключениях решается она путём дополнительной установки альтернативного источника электроэнергии.

Если же отключение света происходит редко и лишь в аварийных ситуациях, то возникшая неприятность решится самостоятельно после его включения.

В случае отключения электричества рекомендуется проверить давление, которое показывает датчик. Нормальным его значением считается 2 атм., при более высоком возникает риск разгерметизации конструкции отопления. При подаче воды и включении питания это значение должно быть 1,5 атм.

Внимание! Длительное отключение питания может привести к разморозке радиаторов. Такая ситуация опасна дорогостоящим ремонтом и заменой большого количества оборудования

Течь в отопительной системе

Не менее распространённая проблема — появление течи. Она может себя проявить как в открытом, так и в труднодоступном месте. Найти её можно по характерному свисту, который создаётся выходящим воздухом, а также при обмазывании стыков и других проблемных мест мыльным раствором. О наличии микротрещины будут свидетельствовать появление мыльных пузырьков воздуха.

Фото 1. Течь в трубе системы отопления. Образование протечки может стать причиной понижения давления.

Течь может возникнуть внутри тёплого пола, когда случайным образом нарушается целостность одной из веток. Такую причину падения давления легко обнаружить по образовавшемуся мокрому пятну на напольном покрытии или появлении небольшого фонтана воды. Для устранения этой проблемы потребуется разобрать часть пола и установить в месте поломки специальную муфту. Такие ремонтные работы требуют особых навыков и опыта, из-за чего их рекомендуются выполнять только профессионалам.

Выход воздуха из расширительного бачка, но нет протечек

Спустя несколько месяцев после запуска отопительной системы, может начать снижаться давление и причиной тому — выход воздуха из расширительного бака. В верхней части этой конструкции находится ниппель, через который осуществляется постепенное стравливание воздуха. Его полный выпуск происходит лишь тогда, когда ёмкость бака полностью заполнится теплоносителем.

Для нормализации показателей принимаются меры по снижению попадания воздуха. Для этого потребуется:

Грамотное создание схемы отопления и введение по ней отопительной системы в эксплуатацию

Работу должен выполнять профессионал, обращая внимание на все соединения и элементы конструкции отопления. Допущенные на данном этапе ошибки требуют больших финансовых затрат и времени

Организация испытания системы перед её запуском

Для этого при помощи компрессора подаётся давление на 25% больше от оптимального. Если в течение получаса произойдёт его резкий скачок, это свидетельствует о наличии утечки или попадании большого количества воздуха. Наполнение системы теплоносителем должно происходить медленно и с использованием холодной воды. Перед этим этапом следует открыть краны, предназначенные для спуска воды. По возможности также спускается воздух их радиаторов

Организация испытания системы перед её запуском. Для этого при помощи компрессора подаётся давление на 25% больше от оптимального. Если в течение получаса произойдёт его резкий скачок, это свидетельствует о наличии утечки или попадании большого количества воздуха. Наполнение системы теплоносителем должно происходить медленно и с использованием холодной воды. Перед этим этапом следует открыть краны, предназначенные для спуска воды. По возможности также спускается воздух их радиаторов.

Фото 2. Нормы давления при разной степени заполненности расширительного бачка в отопительной системе.

Общие причины

Протекание воды в тех местах, где пересекаются трубопроводы.
Поражение труб ржавчиной.
Допустимые ошибки во время монтажа и запуска отопительной системы.
Деформация мембраны расширительного бочка.
Появление микротрещин на теплообменнике.
Нарушение автоматизированной работы котла.

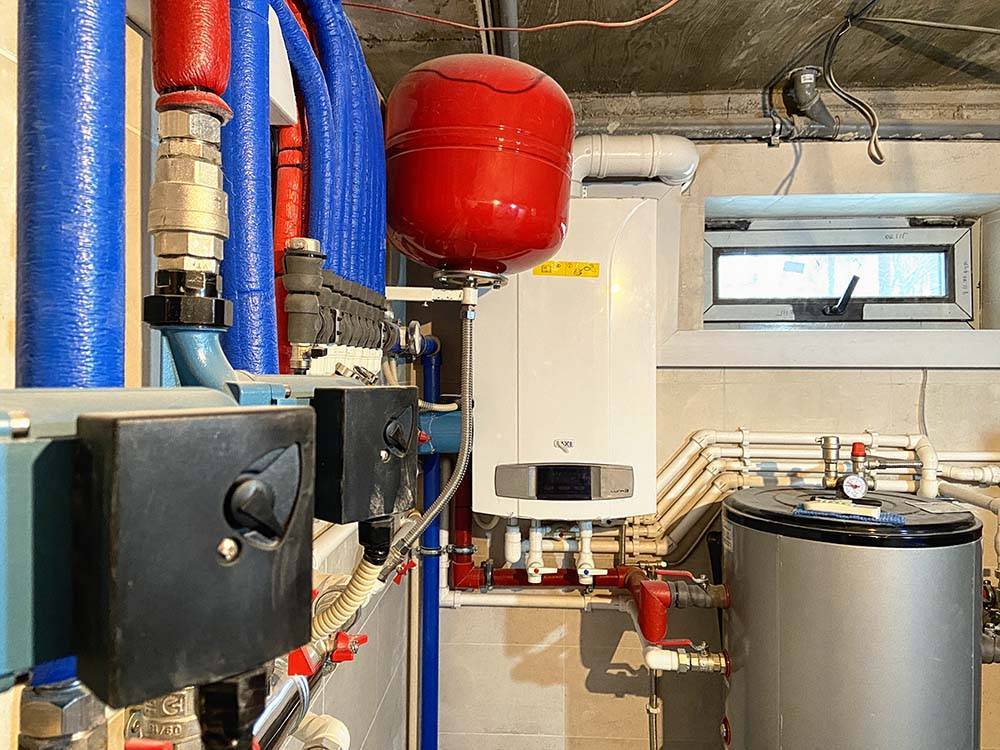

Расчет объема расширительного бака

Обеспечить стабильную работу системы отопления несложно, главное правильно подобрать объем компенсационного резервуара. Расчет объема экспанзомата должен производиться с учетом самого интенсивного режима работы газового котла. При первых запусках отопления температура воздуха еще не очень низкая, поэтому оборудование будет работать со средней нагрузкой. С приходом морозов вода прогревается сильнее и ее количество увеличивается, требуя больше дополнительного места.

Рекомендуется подбирать бак вместительностью не менее 10-12% от всего количества жидкости в системе отопления. Иначе бачок может не справиться с нагрузкой. Самостоятельно рассчитать точную вместительность расширительного бака можно. Для этого сначала определяют количество теплоносителя во всей системе отопления.

Способы расчета объема воды в системе отопления:

Полностью слить теплоноситель из труб в ведра или другую емкость, чтобы можно было посчитать литраж.
Залить воду в трубы через водосчетчик.
Суммируют объемы: вместительность котла, количество жидкости в радиаторах и трубах.
Расчет по мощности котла – мощность установленного котла умножают на 15. То есть, для котла 25 кВт нужно будет 375 литров воды (25*15).

После того, как количество теплоносителя посчитано (пример: 25 кВт*15=375 литров воды), рассчитывают объем расширительного бака.

Методов много, но не все они точные и количество воды, вмещающейся в систему отопления может быть значительно больше. Поэтому объем расширительного бака всегда подбирается с небольшим запасом. Методики вычисления довольно сложные. Для одноэтажных домов используют следующую формулу:

Объём расширительного бака = (V*E)/D,

Где

D – показатель эффективности бака;
Е – коэффициент расширения жидкости (для воды – 0,0359);
V – количество воды в системе.

Показатель эффективности бака получаем по формуле:

D = (Pmax—Ps)/(Pmax +1),

Где

Ps=0,5 бар – это показатель давления зарядки расширительной емкости;
Pmax – максимальное давление отопительной системы, в среднем 2,5 бар.
D = (2,5-0,5)/(2,5 +1)=0,57.

Для системы с мощностью котла 25 кВт потребуется расширительный бак объемом: (375*0,0359)/0,57=23,61 л.

И хотя в двухконтурном газовом котле уже имеется встроенный резервуар на 6-8 л, но, глядя на результаты расчетов, понимаем, что стабильного функционирования системы отопления без монтажа дополнительного расширительного бака не получится.

Что делать, если в системе падаетвозрастает давление

Если обнаружили снижение давления, первым делом нужно выключить насос. И делее действовать исходя и з показаний манометра:

Если статическое давление тоже падает – где-то есть течь. Нужно осмотреть все элементы и устранить ее. Учтите, что причиной может быть даже очень маленькая дырка (меньше миллиметра), так что найти повреждение бывает сложно. При большой протяженности трубопровода можно локализовать участок утечки: поочередно отключать ветки. Как только падение прекратилось, участок определен – разгерметизация на том, который только что отключили.
Если при отключенном насосе давление стабильно – вышел из строя насос, его нужно нести в ремонт или менять.

Рост давления наблюдается реже, но также бывает. Он вызван обычно повышением температуры в системе, а она поднимается из-за недостаточной циркуляции теплоносителя. А вот почему плохо циркулирует теплоноситель нужно разбираться.

Сначала проверяем работоспособность насоса. Отключаем и смотрим. Если рост давления продолжается, дело не в насосе. Если стабилизировалось — виноват он.
Прочищаем фильтры и грязевики.
Если давление по-прежнему растет, может быть образовалась воздушная пробка – спускаем воздух в системе.
Если и это не помогло, проверяем состояние запорных кранов – может случайно или намеренно кто-то его закрыл, перекрыв поток теплоносителя.
Еще одна причина – из-за поломки или сбоя автоматики система под постоянной подпиткой.

По этому алгоритму вы сможете самостоятельно определить причину нештатного состояния системы отопления и устранить ее.

Повышение давления из-за расширительного бака

Причины повышения давления в контуре отопления из-за проблем с расширительным бачком:

Маленький объем расширительного бака. Вода при нагревании до 85-90 °C прибавляет в объеме около 4%. Если выбран маленький бак, то теплоноситель при нагревании расширяется и заполняет емкость. Происходит полный сброс воздуха через клапан. При дальнейшем нагревании, бак уже не может компенсировать тепловое увеличение объема воды, в результате – в системе поднимается давление. Объем расширительного бака должен быть не менее 10% от общего объема теплоносителя в контуре, если установлен газовый котел, и не менее 20%, если котел твердотопливный. Объем бака может приниматься приблизительно — по мощности котла: на 1 кВт приходится примерно 15 л воды. Но лучше рассчитать объем отдельно взятого контура (по поверхностям нагрева);
Повреждение резиновой мембраны бака. В этом случае вода полностью заполнит емкость, и манометр покажет падение напора в системе. Но, если открыть подпиточный клапан и добавить воду, то при нагревании теплоносителя давление в контуре отопления станет значительно выше рабочего. Для решения проблемы потребуется замена бака, если мембрана диафрагменного типа, или замена мембраны, если она баллонного типа;
Слишком высокое или слишком низкое давление в расширительном баке. Неполадки в работе расширительного бака являются одной из основных причин повышения давления в закрытой системе. Проверить давление и подкачать его при необходимости можно обыкновенным автомобильным насосом. Перед проверкой нужно слить воду из системы отопления — стрелка манометра системы должна быть на нулевой отметке. Если на трубопроводе воды к расширительному баку стоит запорная арматура и дренажный слив, то достаточно слить воду только с бака. Затем через ниппель, который находится со стороны противоположной подводу воды, спускается воздух. Если котел работает при давлении 2 бара, то манометр на насосе должен показать 1,6 бар. Нужно открыть запорный клапан по воде и через подпиточный кран добавить объем воды, слитый с расширительного бака. Этот способ регулировки работает как для баков с нижним, так и с верхним подводом воды;
Бак стоит сразу после циркуляционного насоса. Это приводит к тому, что давление резко повышается, и практически сразу же происходит его сброс, при этом наблюдаются скачки давления. Такая ситуация может провоцировать гидравлические удары в контуре. Для решения этой проблемы в закрытом контуре отопления расширительный бачок устанавливается на трубу обратки — в зоне ламинарного течения с минимальной температурой теплоносителя. Насос врезается в обратку после бака, перед котлом.
