Диагностика и ремонт системы отопления: восстановление работы труб, радиаторов, циркуляционных насосов и котлов

Как почистить детали

Засор насоса образуется из-за скопившихся известковых отложений. Чрезмерные загрязнения могут привести теплоагрегат к полному выходу из строя. Небольшие отложения на валу можно устранить самостоятельно с помощью обычной уксусной эссенции.

Чтобы очистить внутренности помпы от загрязнений, разбавьте её водой 1:1. Полученный раствор залейте внутрь насоса через одно из крепёжных соединений.

Через сутки известковые отложения частично растворятся, а для удаления остатков разберите агрегат и основательно его почистьте.

Чистку внутренностей насоса проводите бережно, удаляя остатки отложений со всех поверхностей, при этом воспользуйтесь деревянным шпателем. Завершите обработку шлифовкой, которую можно сделать с помощью кусочка ткани или специальной пасты.

Как работает котёл?

Для более чёткого понимания ситуации нужно разобраться в принципе работы котла. Такие двухконтурные газовые настенные котлы, как «Бакси» или «Аристон» состоят из нескольких составных частей. В газовой части происходит сжигание поступающего топлива, водяная часть обеспечивают подачу нагретой воды из теплообменников в систему отопления, часть дымоудаления отвечает за отвод продуктов горения за пределы жилища.

В зависимости от настроек пользователя температурные датчики настраивают режим нагрева воды. Датчик на обратном трубопроводе выключает котёл, в зависимости от достижения необходимой температуры, установленной для обрата. Однако системный насос не прекращает работу до тех пор, пока не снизится температура теплообменника.

Это предусмотрено для того, чтобы не произошло закипание воды в нём. Как только произойдёт остывание теплоносителя до предельного уровня, электроника отправит сигнал на включение прокачки воды и клапану газа. Весь процесс начнётся заново. При открытии крана в смесителе в двухконтурном котле реагирует датчик потока, который сообщает электронике о необходимости переключить трёхходовой клапан в режим нагрева воды для ГВС.

При выключении крана горячей воды происходит обратный переход в режим отопления. Некоторые производители предусматривают нагрев обоих теплообменников при периодическом переключении.

Схемы таких систем отопления

Схема системы отопления независимо от способа циркуляции теплоносителя зависит от нескольких факторов:

  • способа соединения радиаторов с подающими стояками. Здесь выделяют однотрубную и двухтрубную системы;
  • места прокладки магистрали, подающей горячую воду. Выбирать нужно между нижней и верхней разводкой;
  • схемы прокладки магистрали: тупиковая система или попутное движение теплоносителя в магистралях;
  • расположения стояков, которое может быть либо горизонтальным, либо вертикальным.

Однотрубная система: как регулировать температуру?

Однотрубная система отопления имеет только один вариант исполнения разводки – верхнюю. В ней нет обратного стояка, поэтому охлаждённый в батареях теплоноситель возвращается в подающую магистраль. Движение жидкости обеспечивается разностью температур жидкости в нижних и верхних радиаторах.

Чтобы обеспечить одинаковый температурный режим в помещениях на разных этажах, поверхность нагревательных приборов на первом этаже должна быть несколько больше, чем на втором и последующих. В нижние радиаторы поступает смесь горячей и охлаждённой в верхних теплообменниках воды.

В однотрубной системе может быть два варианта движения теплоносителя. в первом одна часть идёт в радиатор, другая – дальше по стояку к нижним приборам.

При параллельной однотрубной разводке теплообменники на верхних этажах получают горячую воду, а самые нижние – уже остывшую. Поэтому площадь последних должна быть увеличена, чтобы уравнять обогрев всех помещений

Во втором случае весь объём воды проходит через каждый теплообменник, начиная с самых верхних. Главная особенность такой разводки состоит в том, что радиатора на первом и цокольном этажах получают только охлаждённую воду.

При проточном варианте однотрубной разводки нельзя отключить или ограничить поступление теплоносителя в отдельный радиатор. Перекрытие одного из них привело бы к остановке циркуляции во всей системе

И если в первом случае регулировать температуру в помещениях можно с помощью кранов, то во втором их нельзя применять, так как это приведёт к уменьшению подачи жидкости ко всем последующим теплообменникам. К тому же полное перекрытие крана означало бы остановку циркуляции воды в системе.

При монтаже однотрубной системы лучше остановиться на разводке, которая даёт возможность регулировки подачи воды к каждому радиатору. Это позволит регулировать температуру в отдельных помещениях и, естественно, делает отопительную систему более гибкой, а значит и более эффективной.

Так как однотрубная разводка может быть только верхней, её монтаж возможен только в постройках с чердачным помещением. Именно там должен размещаться подающий трубопровод. Главный недостаток заключается в том, что пуск отопления возможен только по всему зданию сразу. Преимущества у системы, конечно, тоже есть. Главные из них – простой монтаж и меньшая стоимость. С точки зрения эстетики, чем меньше труб, тем проще их спрятать.

Как должна быть устроена двухтрубная система?

Этот вариант схемы отопления предполагает наличие подающей и отводящей магистрали. В верхней части системы циркулирует горячий теплоноситель, в нижней – остывший.

Двухтрубная система отопления более гибкая в отношении регулирования температуры в отдельных помещениях. Однако она требует большего количества материалов, чем однотрубная

От котла отходит труба, соединённая с расширительным баком. От бака идёт труба горячей линии контура, которая потом соединяется с разводкой. В зависимости от размеров емкости и объёма воды в системе, от бака может отходить переливная труба. По ней излишки воды сливаются в канализацию.

Трубы, выходящие из нижней части теплообменников, объединяются в обратную магистраль. По ней остывший теплоноситель снова попадает в котёл. Обратка должна проходить через те же помещения, что и подающий трубопровод.

Горизонтальный или вертикальный стояк в разводке?

Система отопления с вертикальным стояком предполагает подводку к нему радиаторов с разных этажей. Её преимущество: ниже риск «завоздушивания» системы, недостаток – более высокая стоимость.

Когда теплообменники с одного этажа соединены с подающим трубой, — это система с горизонтальным стояком. Такой вариант обойдётся домовладельцам в меньшую сумму, но придётся решать проблему образования воздушных пробок. Как правило, достаточно установить воздухоотводчики.

Как проходит ремонт отопления в частном доме

Устранить неполадки в части разводки системы, батареях и арматуре, а так же в котельной части могут только лучшие мастера в данной области. Специальные знания и большой опыт работ отличают наших исполнителей, зарегистрированных на мобильной бирже Youdo.com. Наши мастера-исполнители осуществляют монтаж, замену и ремонт отопления в частном доме, квартирах и офисах в минимальные сроки и по самой разумной цене в Москве и Санкт-Петербурге. В состав работ по ремонту отопительной системы входят:

  • демонтаж стояка, батарей и труб системы отопления
  • установка отопительных приборов и новых труб
  • ремонт и замена отопительной арматуры

Строительство установки без проекта

Ремонт отопительной системы зачастую сложнее, чем строительство нового дома с самого начала. Поэтому, если вы решили внести изменения, стоит сделать проект. Тем более что дом и потребность в тепле могли значительно измениться за эти годы — стены были утеплены, окна заменены и так далее.Выполнение расчетов и повторная регулировка котла и радиаторов может принести значительную экономию — на этапе инвестиций, если мы не купим неоправданно большой котел и радиаторы, а во время эксплуатации, поскольку неправильно выбранный котел будет работать с меньшим КПД.

Кроме того, в системе много элементов, параметры которых должны быть выбраны специалистом на основе расчетов, иногда оказывается, что переключение двух радиаторов в одном помещении помогает сбалансировать их гидравлически, без значительного демпфирования потоков с помощью клапанов.

И такое интенсивное демпфирование означает, например, более высокую нагрузку на циркуляционный насос, более высокое энергопотребление и неприятные скрипы, и шумы от системы.

Профилактика и диагностика поломок

Увеличить срок службы теплооборудования помогут несложные профилактические меры:

  • Запрещается включение насоса без воды.

  • Для предупреждения окисления деталей во время бездействия включайте оборудование раз в месяц на 15—20 минут.
  • Регулярно проводите визуальный осмотр, будьте внимательны к появившимся шумам, чрезмерному нагреву приборов, течам.

Перед началом нового отопительного сезона проводится технический осмотр оборудования. Проведите тестовый запуск и проверьте состояние важнейших узлов:

  • правильность подключения к трубопроводу;
  • герметичность соединительных элементов;
  • состояние фильтров.

Ремонт отопления в доме

Во многих частных домах функционируют автономные системы отопления. Если ее монтаж и установка проведены правильно, то прослужить она может довольно долго. Но, иногда, даже самой надежной системе нужен ремонт отопления в доме для устранения мелких и глобальных неполадок. В отопительных системах могут образоваться:

  • свободный воздух, который можно убрать путем стравливания
  • засоры, которые можно удалить путем промывки фильтров
  • протечки, убрать которые возможно специальной стяжкой

Но, это временные меры, которые только оттягивают необходимость качественного ремонта. Известно, что своевременный ремонт отопления в доме является гарантией долговечной и надежной работы системы отопления.

Ремонт труб отопления в частном доме

Ремонт труб отопления в частном доме оправдан с экономической и технической точки зрения. Восстановление разных видов труб требует специального оборудования и инструмента. Металлические трубы ремонтируются проще, чем медные или стальные. Однако, в любом случае, мастер должен обладать определенной квалификацией и допуском к проведению работ. При наличии серьезных повреждений следует произвести замену трубы, или ее отдельного элемента. Специалисты рекомендуют проводить комплексный ремонт труб сразу же, после завершения отопительного сезона. Срок службы труб, во многом, зависит от качества материала. Зачастую, владельцы частных домов вкладывают большие деньги в ремонт, а комплектующие в виде труб приобретают дешевые. Монтаж отопления следует производит таким образом, чтобы в перспективе было удобно производить его демонтаж и ремонт. Поэтому, прокладывать трубы внутри пола следует без соединений. Если расстояние прокладки достаточно большое, следует заказать большие отрезки труб. В трубопроводах возможен один вариант поломки – протечка. Как правило, она возникает в местах стыка или непосредственно в самой трубе. Это происходит в результате образования коррозии на стенках. Поэтому, при образовании ржавчины следует немедленно начинать ремонт.

Элементарные правила безопасности

Хотя устройство циркуляционного насоса достаточно простое, для устранения возникших поломок потребуется определенная квалификация. Поэтому проще предотвратить проблему, чем потом героически ее устранять. Одним из признаков того, что с оборудованием что-то не так, является его излишнее нагревание во время работы.

Предотвратить это поможет соблюдение простейших правил эксплуатации:

  • Проводка ни в коем случае не должна соприкасаться со влагой.
  • Особенно тщательно следует проверять герметичность соединения насосного оборудования и трубопровода. При наличии протечек следует поменять прокладки.
  • Запрещается включать аппарат, предварительно не заземлив его. Устройство насоса отопления включает в себя специальные клеммы.
  • Сила внутреннего напора не должна превышать эксплуатационные нормы.

Чтобы разобраться, почему не работает насос для отопления, рекомендуется обратиться за помощью к профессиональному мастеру. Простейшие неполадки можно попытаться устранить самостоятельно.

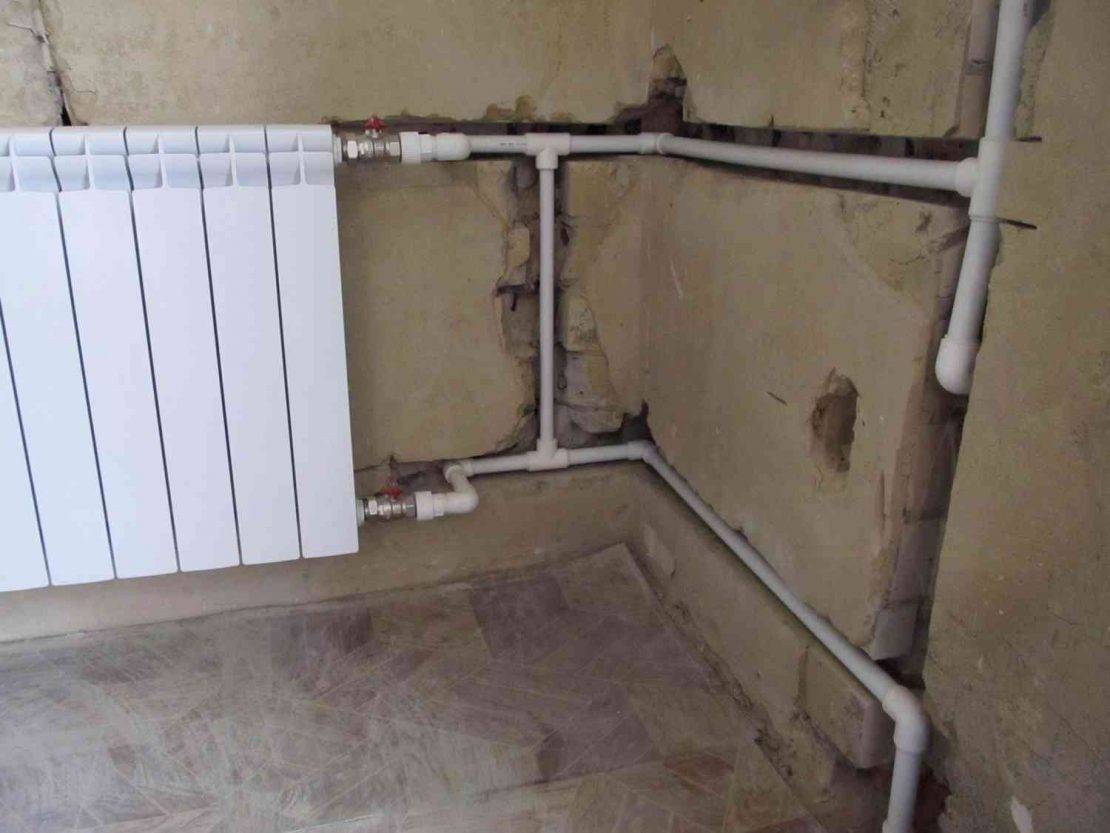

Монтаж пропиленового отопления

Отопление полипропиленовыми трубами монтируется не «по-водопроводному»: осуществляется оно преимущественно фитингами; пайка допустима лишь для соединения прямых отрезков труб в размер. И пайка, и фитинги для отопительных труб нужны также особенные, об этом чуть ниже.

Объясняются такие требования соображениями надежности: любая неисправность выявится в лучшем случае при опрессовке системы перед началом отопительного сезона, а то и в самом его разгаре в жестокий холод.

Пайка

Технология пайки полипропилена подробно описана в соответствующей статье

Для сборки отопительной системы важно знать, что паяное соединение труб встык недопустимо. Концы отрезков труб нужно впаивать в специальную муфту: трубку большего диаметра со ступенчатым внутренним профилем. Соответсвенно, и паяльник нужен подходящий, обычный «утюг» не пойдет

Соответсвенно, и паяльник нужен подходящий, обычный «утюг» не пойдет.

Фитинги

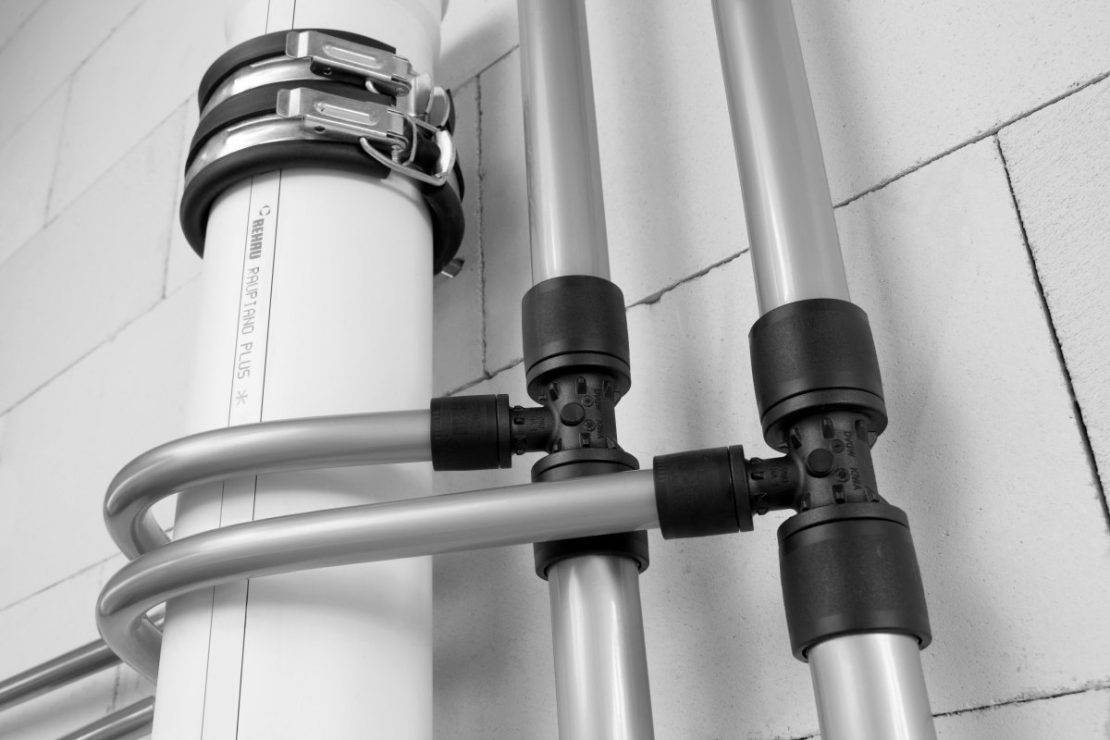

Соединение отопительных труб

Все углы и тройники пропиленового отопления собираются только на фитингах, причем металлических – «американках», см. рис. Запорная арматура – также исключительно металлическая. Запрессованная или вплавленная металлическая обойма в металлопластиковых соединителях при постоянной долговременной подаче горячей воды с температурой выше предельно допустимых для ГВС 70 градусов постепенно выползет из пластикового обрамления, что может привести к внезапному прорыву.

При скрытой разводке все разъемные соединения должны быть доступны для осмотра и ремонта. То есть, необходимо, чтобы их можно было отвернуть и затянуть до нормы газовым ключом соответствующего размера. На практике это означает, что минимальное расстояние от любой точки соединения до стенки выемки под него было не менее 15 см, до дна выемки – не менее 2 см, а до верха выемки НЕ БОЛЕЕ 3 см. Исходя из этого и следует рассчитывать размеры углублений под фитинги при замуровывании труб в пол.

Итог

Реконструкция отопительной системы в квартире своими руками – работа не сложная, не тяжелая и не требует документального оформления при условии, что радиаторы не переносятся. Главная задача при ее выполнении – тщательно продумать выбор труб, радиаторов и возможность совмещения с утеплением квартиры, и особенно пола.

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Процедура замены стояков отопления в квартирах

Если регулировка системы отопления может выполняться в межсезонье и даже зимой, то замену стояков лучше делать летом, чтобы не вызвать недовольство соседей. Для выполнения процедуры необходимо заранее купить материалы, получить разрешение от УК и согласие жильцов, радиаторы которых запитываются от стояка, подготовленного к замене.

Как получить разрешение на замену?

Хозяин квартиры должен написать заявление в УК, согласовать время проведения работ для перекрытия стояка.

Чтобы перекрыть стояк отопления, нужно:

  1. Получить от управляющей компании технические условия. Это документ, в котором будут прописаны нормативы для всех новых деталей системы, разводки трубопровода.
  2. Купить все необходимое оборудование.
  3. Получить согласие от соседей, определиться с периодом проведения работ.

Как убрать старый стояк и поставить новый?

Следует знать, что полученные ТУ (технические условия) от работников управляющей компании не обсуждаются и закупать оборудование нужно точно по ТУ. Новая конструкция по своим техническим и эксплуатационным характеристикам обязана быть идентичной старой.

Алгоритм работ, как поменять стояк отопления в квартире самостоятельно, следующий:

  • Отключить циркуляцию теплоносителя. В системах с верхним розливом отключение на чердаке и в подвале, с нижним – только в подвале, но с уточнением парного стояка, так как при нижнем розливе стояки соединены попарно.
  • Из радиатора вынуть заглушки, спустить теплоноситель. Трубу подпилить, контргайки снять, вынуть остаток трубы из батареи. Пилить стояк нужно с оставлением припусков наверху и внизу для нарезки резьбы и установки новой трубы.
  • Нарезать резьбу с предварительным снятием с отрезка стояка фаски. Потом надеть на трубу плашку с держателем длинной стороной и нарезать короткие резьбы количеством в 5-6 нитей в направлении по часовой стрелке.
  • Стояк собрать, пропуская трубы с резьбой через перекрытия. Стыковка с резьбой на стояке муфтами, герметизация льняной подмоткой, затем стыки промазать сантехнической пастой.
  • На резьбу накрутить тройники, в них установить вентили. В вентиль для радиаторов вкрутить удлиненные сгоны, на которые нужно установить контргайку, пробку радиатора.
  • Перемычку установить как сгон – удлиненная резьба с контргайкой заходит в тройник так, чтобы контргайка вкручивалась до конца. А вот короткая резьба в зоне стыка с резьбой на вентиле уплотняется льняной подмоткой, затем отрезок вкручивается до упора, для чего длинную резьбу вывернуть на всю длину короткой. После прокручивания все стыки подматываются льняной ниткой или фум-лентой, а затем зажимается контргайка.

Остается присоединить радиатор и можно тестировать систему на герметичность. Испытание проводится только работниками УК, которые подтверждают правильность монтажа всех элементов. Если протечки и нарушений не выявлено, составляется акт, теплосистему можно запускать в работу; если есть дефекты, их придется устранять.

Как проводить регулярное техническое обслуживание насосов?

Вариант устройства насоса

  1. Включите насос и на рабочем режиме проверьте отсутствие посторонних шумов и чрезмерной вибрации.
  2. Проверьте напор теплоносителя, выдаваемый насосом. Он должен соответствовать показателям, заявленным в техническом паспорте.
  3. Удостоверьтесь в отсутствии чрезмерного нагрева электрического двигателя устройства.
  4. Проверьте наличие смазки на резьбовых фланцах и, при необходимости, восстановите её.
  5. Убедитесь в наличии заземления между корпусом насосного устройства и соответствующей клеммой.
  6. Осмотрите насос со всех сторон и удостоверьтесь в отсутствии течей. Обычно такими уязвимыми местами является узел сопряжения трубопровода и корпуса насосного устройства. Проверьте уровень затяжения болтов и нормальное состояние прокладок.
  7. Осмотрите клеммную коробку. Все провода должны быть надежно зафиксированы. В узле недопустимо присутствие влаги.

Как почистить детали

Засор насоса образуется из-за скопившихся известковых отложений. Чрезмерные загрязнения могут привести теплоагрегат к полному выходу из строя. Небольшие отложения на валу можно устранить самостоятельно с помощью обычной уксусной эссенции.

Чтобы очистить внутренности помпы от загрязнений, разбавьте её водой 1:1. Полученный раствор залейте внутрь насоса через одно из крепёжных соединений.

Через сутки известковые отложения частично растворятся, а для удаления остатков разберите агрегат и основательно его почистьте.

Чистку внутренностей насоса проводите бережно, удаляя остатки отложений со всех поверхностей, при этом воспользуйтесь деревянным шпателем. Завершите обработку шлифовкой, которую можно сделать с помощью кусочка ткани или специальной пасты.

Как регулировать батареи отопления

Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.

Такая батарея — очень горячая. В этом случае регулятор установить нужно

Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.

Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.

Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.

Трубы для отопления двухэтажного здания

Если проектом предусмотрено использование стальных труб, то необходимо учитывать, что они обладают существенным недостатком — низкой устойчивостью к коррозионным изменениям. Если при монтаже использовать оцинкованные трубы либо изделия из нержавеющей стали, то этой проблемы можно избежать. Прочное соединение обеспечит круговая резьба на торцах элементов. Однако для разводки приборов отопления металлические материалы используются довольно редко.

Одним из наиболее надежных вариантов при монтаже обогрева двухэтажных домов – медные трубы. Они нечувствительны к воздействию влаги и коррозии, легко переносят воздействие высоких температур и давления. Соединение элементов осуществляется методом пайки при высоких температурах, в качестве припоя используются сребросодержащие материалы. Небольшой диаметр позволяет размещать трубы непосредственно в стенах, что не только удобно, но и весьма эстетично. Главным минусом таких элементов является высокая стоимость, однако ввиду их надежности и долговечности этот ценовой фактор становится менее существенным. При грамотной установке система отопления будет служить верой и правдой не только вам, но и нескольким поколениям ваших детей и внуков.

Трубы из полимерных материалов весьма удобно использовать в процессе монтажа. Монтаж такой конструкции может осуществлять даже человек, не имеющий специальных навыков и образования, что существенно экономит бюджет. Легкие и прочные трубы имеют абсолютно гладкую внутреннюю поверхность, поэтому на них не откладывается осадок. Пластик не подвержен коррозии, поэтому широко применяется при монтаже водопроводных систем. Крепление осуществляется при помощи резьбы или прессового соединения, сварка при этом не нужна. К недостаткам можно отнести достаточно низкую устойчивость к перепадам температур, сильный нагрев может привести к протечкам.

При разработке проекта обогрева частного двухэтажного дома важно осуществить правильный выбор типа водопроводного устройства, учитывать наличие аварийного или альтернативного отопления. Конечно, в большинстве случаев выбор определяет не только необходимость, но и материальный фактор, однако отопление — тот сегмент строительства, на котором экономить не стоит, ведь именно от качества отопительной системы зависит, как вы будете проводить зимы: мерзнуть или жить в тепле и комфорте

Конечно, в большинстве случаев выбор определяет не только необходимость, но и материальный фактор, однако отопление — тот сегмент строительства, на котором экономить не стоит, ведь именно от качества отопительной системы зависит, как вы будете проводить зимы: мерзнуть или жить в тепле и комфорте.

Роторы «сухого» и «мокрого» типа

Агрегаты, у которых ротор в процессе работы не соприкасается с жидкостью, принято называть «сухими». Они способны переносить высокие нагрузки. Главная проблема моделей с такой конструкцией в том, что у них быстро приходят в негодность уплотнительные кольца. Эти детали хоть и рассчитаны на эксплуатацию в течение 3 лет, но довольно часто выходят из строя задолго до указанного времени.

Причиной быстрого разрушения обычно являются примеси, которые всегда в том или ином количестве имеются в теплоносителе. Негативное влияние могут оказывать и частицы, которые содержатся в воздухе вокруг котла.

Если герметичность прибора нарушается, то это неизбежно приводит к короткому замыканию. Электрические элементы выходят из строя, а выполнить ремонт циркуляционного насоса своими руками при таких поломках уже чрезвычайно сложно, если вообще возможно.

Агрегаты с «мокрым» типом ротора, например, такие, как насосы немецкой марки Вило, гораздо чаще используются для бытовых целей. Они сконструированы с использованием модульного принципа, а потому надежнее, проще в обслуживании и ремонтабельнее.

Важно! Если внимательно следить за тем, чтобы работающий прибор не функционировал «на сухую», то оборудование долго не выйдет из строя

Модели насосов с «мокрым» ротором

Обратите внимание! Покупая циркуляционную помпу, необходимо уточнить, подлежит ли она ремонту, и поставляет ли производитель запчасти для этой марки оборудования

Функционирование устройства

Несмотря на большое количество информации, многим трудно понять, куда и как правильно установить циркуляционный насос для обеспечения принудительной циркуляции воды в системе отопления дома. Нужно следовать инструкции. Часто этот блок расположен на обратном трубопроводе, что приводит к следующим ситуациям:

  1. Температура жидкости в поставках значительно выше, поэтому насос не работает.
  2. Плотность горячей воды меньше.
  3. Статическое давление в трубопроводе выше, что облегчает функционирование прибора.

Иногда, попадая в помещение, где установлен котёл, обеспечивающий отопление в квартире, можно увидеть, что система основана на возврате. Можно сказать, что это единственно правильное решение, даже если не знать о центробежном приборе, который может стоять в выходной трубе.

Опыт показывает, что не более 5 минут после начала процесса нагрева срабатывает защитный клапан. Если установить прибор на обратном трубопроводе, пар в нем не появляется, а время до аварии увеличится до 20 минут. То есть, если установить обратный клапан, взрыв предотвратить не получится, но задержать его, чтобы выиграть время для принятия решения, можно.

Естественная циркуляция

Чтобы гарантировать движение воды в самотечной системе, потребуется обустройство разгонного участка. Речь идет об отходящем от котла вертикальном патрубке, внутри которого нагретый теплоноситель двигается вверх. По достижении крайней верхней точки труба плавно поворачивается обратно: это придает воде необходимое ускорение для движения по магистрали. Отопительные системы, имеющие верхнюю разводку, не нуждаются в обустройстве отдельного патрубка: его функция выполняется подающей трубой, поднятой на достаточную высоту.

В одноэтажных зданиях с нижней горизонтальной разводкой для эффективного отопления потребуется наличие разгонного коллектора. Он должен возвышаться над уровнем первой батареи не меньше, чем на 1,5 м. Благодаря разгонному участку становится возможной циркуляция теплоносителя в самотечной системе отопления. Трубы на этом участке обладают большим сечением по сравнению с остальной частью контура. К примеру, если диаметр труб системы 25-32 мм, то разгонный участок должен иметь диаметр 40 мм. Главными преимуществами самотечной системы выступает ее абсолютная энергонезависимость (если используется твердотопливный котел), простота устройства и отсутствие сложных узлов.

Имеются также недостатки:

  1. Для минимизации гидравлического сопротивления необходимо применять трубы большого диаметра.
  2. Установка любого прибора и устройства приводит к затруднению движения теплоносителя, поэтому существуют определенные ограничения по количеству запорной арматуры (чем ее меньше – тем лучше). Как результат, ремонт и обслуживание усложняется, так как при этом требуется полное отключение системы и слив теплоносителя из контура.
  3. Чтобы самотечная система была максимально надежной, потребуется тщательный расчет и балансировка. Это предусматривает подбор оптимальных диаметров труб и числа радиаторных секций. Наиболее удаленные от котла батареи приходится делать на порядок шире: теплоноситель поступает на них достаточно охлажденным.
