Какое давление в водопроводной сети является нормой

Нормативные величины

Нормативные акты используют два показателя: напор и давление. Эти характеристики имеют разные единицы измерения, но по своей сути тождественны друг другу.

Напор в водопроводе измеряется величиной водяного столба в метрах. Численное значение указывает на какую высоту поднимется вода. Водяной столб высотой 10 метров и диаметром 1 см2 в нижней точке оказывает давление на поверхность. Данное давление принимается за стандартную единицу измерения и обозначается 1кгс/см2. Кстати, объем такого водяного столба будет 1000 см2 или 1 литр, который весит 1 килограмм. Такая система измерения применяется на территории России.

По международной системе единиц давление измеряется в Паскалях. В зарубежных странах применяются свои единицы измерения, например Бар и psi. Поэтому импортное оборудование характеризуется в этих величинах. 1 Бар равен 10,1972 метра водяного столба или 10 МПа. Отсюда 1кгс/см2 равен 1,0197 Бар.

Еще одной измерительной величиной служит атмосферное давление. 1 атм. равна 0,9678 кгс/см2 или 0,9869 Бар. На практике, учитывая малую величину разницы и для удобства пересчета, 1 Бар приравнивают к 1 кгс/см2 или 1 атмосфере.

Система водоснабжения представляет следующую технологическую последовательность:

• станция подъема воды из источника;
• водоочистные сооружения;
• насосная станция, подающая воду в магистральные сети;
• промежуточные станции, регулирующие давление в магистралях крупных городов, а так же при наличии значительных перепадов высот на местности;
• присоединяемые здания и объекты, потребители воды.

Напор в городской магистрали должен быть не более 60 метров или 6 кгс/см2. Этой величины достаточно для обеспечения водой зданий до 10 этажей, без установки дополнительных насосов в доме. Если присоединенные здания меньшей этажности, давление в водопроводе может быть снижено до величины, необходимой для соблюдения норматива в квартирах верхних этажей.

Напор в водопроводной сети свыше 6 кгс/см2 не применяется, поскольку это может привести к повреждению сетей и сантехнического оборудования внутри зданий и других присоединенных объектов.

В зданиях выше 10 этажей, а так же где нормативные величины на верхних этажах невозможно обеспечить, устанавливаются повышающие регулируемые насосы. В высотных зданиях от 20 этажей и выше, внутридомовая система водоснабжения разделяется на верхний и нижний контур. У каждого контура своя насосная станция, обеспечивающая необходимый напор в трубах водопровода. Давление в в трубах водопровода может достигать 9 кгс/см2 в первом контуре и до 14 кгс/см2 во втором. В зданиях с повышающими насосами, обязательно в помещении каждого потребителя устанавливаются регулирующие редукторы, для защиты внутриквартирного оборудования и сети.

В водоразборной точке у потребителя нормируемая величина давления воды должна быть не менее 0,3 кгс/см2 для холодной и горячей воды. И не более 6 кгс/см2 для холодной и 4,5 кгс/см2 для горячей воды. Это требование едино для многоквартирных домов и частного строения.

Такая большая разница определена с учетом многоэтажных зданий. Чем выше дом, тем большее давление в трубах водопровода необходимо создать для подъема воды на верхние этажи.

4 метра на каждый этаж добавляется с учетом потерь в трубопроводе, при движении воды, около 1 метра на этаж.

Норматив	Величина	Основание
Свободный напор в наружной сети хозяйственно-питьевого водопровода не должен превышать, м (кгс/см2)	60 (6,0)	СП 31.13330.2012 (СНиП 2.04.02-84*) п. 5.13
Минимальный свободный напор в здании, м (кгс/см2)	10+4 х эт. (1+0,4 х эт.)	СП 31.13330.2012 (СНиП 2.04.02-84*) п. 5.11
Давление в точке разбора ХВС, кгс/см2	от 0,3 до 6,0	ПП РФ № 354, п.3 приложения 1
Давление в точке разбора ГВС, кгс/см2	от 0,3 до 4,5	ПП РФ № 354, п.7 приложения 1
Рекомендуемое давление, кгс/см2	от 1,0 до 3,0	Сложившаяся практика

Что нужно учитывать в частном секторе

В загородном доме или в пригородах крупных городов может рассматриваться вариант с автономным водоснабжением из источника или скважины. Этот вариант изучается иначе, чем ситуация в многоквартирном доме с центральным водоснабжением. Потому что зависит от напора воды в источнике или в магистральном водопроводе.

Водомер в подвале

Если давление снижено и в соседних домах, нужно обращаться в организацию или к частному поставщику, который взял на себя обязанности снабжения. Если же проблема в отдельно взятом доме, неполадки могут быть в собственной водопроводной системе.

Цифра нормального давления горячей воды находится в диапазоне от 0,3 до 4,5 атмосферы. Но в частном доме с автономным водоснабжением лучше ориентироваться на используемый источник подогрева.

Измерение нормативных показателей

Газовый подогрев не всегда подразумевает установку дополнительного устройства. Колонка легко справляется с нагревом. Установка котла на твердом топливе нередко требует регуляции напора с помощью дополнительного устройства – насоса или гидроаккумулятора.

Чем регламентируются

Порядок регулирования параметров водопроводных систем в малоэтажных и высотных многоквартирных домах относится к строительной сфере и описан в нормах и правилах, разработанных Госстроем СССР в 1985 г. и в дальнейшем дополненных. Краткое наименование документа – СНИП 2.04.01-85, он характеризует организацию внутреннего водопровода и канализации в жилых и административных постройках различной этажности.

В многоквартирном доме

Особенности организации подачи холодной и горячей воды в здания связаны с выбором правильных значений давления в месте подключения и устройством системы трубопроводов, чтобы обеспечить нормальный поток в верхней части дома и исключить избыточный напор в подвале и на первых этажах. Равномерное течение воды в трубах по всей высоте здания обеспечивается дополнительной регулировкой.

Схема водоснабжения в многоквартирном доме

Правильно рассчитать схему водоснабжения можно на основании следующих показателей:

• высота этажа и их количество в здании: при отклонении высоты по перекрытиям от нормативных 4 м, расчет должен проводиться с учетом фактических параметров;
• минимальное давление для сооружений подобного типа: для жилых домов – 1 атм., к производственным и складским помещениям применяются особые требования;
• дополнительная информация о запланированном сверхнормативном потреблении, например, размещение бассейна на цокольном этаже.

В результате расчетов входного давления и его распределения по высоте получают требования к организации трубопроводов, их диаметрам и средствам регулировки для обеспечения нормативных значений входного потока.

В частном доме

Схема водоснабжения в частном доме

Оптимальное распределение давления в частном доме низкой этажности – более простая задача, чем проектирование трубопроводной системы в многоэтажке. Расчет делается при закладке фундамента. Если здание выше 20 м и водопровод планируется организовать по всей высоте, необходим расчет потребления по аналогии с проектированием многоэтажного дома.

Падение напора

При токе воды через трубу давление на выходе будет меньше, чем на входе.

Падение определяется несколькими факторами:

1. Диаметром трубы.
2. Ее длиной.
3. Шершавостью ее стенок.

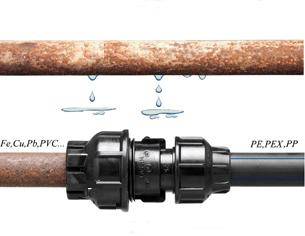

Пластиковый водопровод обладает куда более гладкими стенками, чем любой металлический.

1. Скоростью потока в ней.

Для расчета используется формула H = iL(1+K).

В ней:

• H – падение напора в метрах. Чтобы перевести его в атмосферы, достаточно полученное значение разделить на 10.
• i – гидравлический уклон, определяющийся диаметром, материалом трубы и скоростью потока в ней.
• L -длина трубы в метрах.
• K – коэффициент, для систем хозяйственно-питьевого водоснабжения принимаемый равным 0,3.

Где взять значение гидравлического уклона? В так называемых таблицах Шевелева. Приведем фрагмент одной из них, актуальной для новой стальной трубы размером ДУ15.

Расход воды, л/с	Скорость потока, м/с	1000i
0,17	1,00	266,2
0,18	1,06	296,1
0,19	1,12	327,6
0,20	1,18	360,5
0,25	1,47	560,4
0,30	1,77	807,0
0,35	2,06	1098

Значение 1000i – это гидравлический уклон при протяженности трубы в 1 км. Чтобы рассчитать значение i для погонного метра, достаточно разделить его на 1000.

Так, для стальной трубы ДУ15 длиной 25 метров при расходе воды через нее в 0,2 л/с падение напора составит (360,5/1000)*25*(1+0,3)=11,7 метра, что соответствует разнице давлений в 1,17 кгс/см2.

Приведенные значения гидравлического уклона актуальны для новых труб. Со временем известь и ржавчина увеличат их гидравлическое сопротивление и уменьшат просвет.

Единицы

Для начала выясним, какие единицы измерения давления воды в водопроводе используются в настоящее время.

Атмосфера

Эта единица соответствует атмосферному давлению на уровне моря. Здесь, однако, есть небольшая тонкость: речь идет об избыточном давлении относительно атмосферного. Его значение в водопроводе в 0,2 атмосферы, показанное манометром, соответствует абсолютному значению в 1,2 атмосферы.

Бар

Устаревшая единица измерения, заимствованная из использовавшейся до СИ системы измерений СГС. О ней достаточно знать, что бар приблизительно (с точностью около 2%) равен атмосфере. Довольно часто манометр для измерения давления воды в водопроводе имеет две шкалы – в барах и мегапаскалях.

Мегапаскаль

Паскаль соответствует одному ньютону на квадратный метр поверхности. Поскольку масса в один килограмм давит на основание с силой в 9,8 ньютонов, 1 мегапаскаль примерно соответствует 9,8 кгс/см2. Иногда это значение округляют до 10.

Напор

Под понятием напора, измеряемого в метрах, понимается высота водяного столба, соответствующая определенному избыточному давлению. Как узнать напор при известных показаниях манометра в кгс/см2? Достаточно просто умножить их на 10: одна избыточная атмосфера способно поднять водяной столб на 10 метров.

Таблица перевода некоторых единиц измерения.

Почему давление в водопроводе бывает слабым?

Низкое давление воды в водопроводе доставляет неудобства при пользовании многими бытовыми приборами и не дает совершать водные процедуры с использованием душа.

Низкое давление, или слабый напор воды, если говорить народным языком, может возникнуть в водопроводной системе в следующих случаях:

Увеличенный забор воды на линии. Это наблюдается в большей степени летом и осенью, когда начинается пора садово-огородных работ и заготовки запасов на зиму, поскольку у некоторых горожан, особенно в провинции, земельные наделы могут быть устроены непосредственно во дворах многоквартирных домов.

Эксплуатация труб водоснабжения

Любой водопровод требует качественного и регулярного обслуживания. Первым делом система проверяется на герметичность. После устранения протечек, если таковые имеются, необходимо измерить давление в системе при помощи манометра. При замерах должно получиться значение, равное Pmin.

Если результат измерений на 10% ниже, чем минимальное расчетное значение давления, то нужно воспользоваться компрессором и увеличить давление до значения, необходимого для запуска насоса. Когда насос выключился, нужно снова измерить давление, но на этот раз его нужно сравнивать с Pmax при той же погрешности. Остается только открыть и закрыть кран, чтобы удостовериться в корректной работе системы водоснабжения.

Какие показатели считаются нормой (по ГОСТу, СНиП)?

Водоснабжение регулируется следующими нормативным актами:

• СНиП2.04.02-84;
• СНиП2.04.02-85;
• ГОСТ 356-80;
• постановление Правительства РФ №354.

В соответствии с этими документами свободный напор в водопроводной сети на вводе в здание напрямую зависит от его этажности, — для одноэтажных построек этот показатель приравнивается к 1 атмосфере, что соответствует 10-ти метрам водонапора.

В многоэтажных домах это значение увеличивается на 4 метра на каждый этаж здания. В ночное время входящее давление может быть снижено до отметки в 3 метра.

Давление холодной воды должно находиться в пределах от 0.3 до 6 атмосфер, горячей – от 0.3 до 4,5.

Внимание. Согласно п

2.28 СНиП 2.04.02-84, максимальное давление на вводе в сеть водоснабжения многоэтажного здания не может превышать 60-ти метров водяного столба (6 атмосфер). В противном случае следует устанавливать регуляторы давления или использовать зонирование водопроводной сети.

Стандарты по давлению воды

В нормативных документах, регламентирующих стандарты, касающиеся системы водоснабжения, встречаются такие параметры, как давление воды и минимальный свободный напор.

Величины для измерения давления

Для того чтобы правильно понимать указываемые в документах нормы, предписывающие с каким давлением должна подаваться вода в систему водопровода многоквартирного дома, необходимо представлять взаимосвязь этих величин.

Если коротко, то давление воды характеризует силу, действующую на препятствие, имеющееся на пути потока. Таким образом, давление обладает потенциальной энергией.

В движущейся же жидкости давления нет, а вот напор, сравнимый с кинетической энергией и представляющий собой линейную единицу, максимален.

Встречающийся в нормативных документах показатель свободного напора означает наименьшую высоту на которую требуется поднять воду, с учётом потерь на преодоление сопротивления труб, над уровнем земли для достижения ею точки водоразбора.

Обе эти величины могут переходить друг в друга.

Давление воды может измеряться в различных единицах. Так как 1 бар ≈ 0,99 физической атмосферы (атм), то условно эти величины приравнивают. 1 атм или 1 кг/см технической атмосферы (ат) соответствует напору, создаваемому 10 метровым водяным столбом.

В метрической системе мер за основную единицу для измерения давления принимается Паскаль. Для воды измерение проводится в мегапаскалях (МПа). К несистемным единицам относятся: бары, атмосферы, кгс/см 2 .

Нормативные показатели давления в трубопроводах

Основными нормативными документами, определяющими гарантированные водоснабжающей организацией значения давления воды в инженерных коммуникациях многоквартирного дома, являются:

1. Свод правил СП 30.13330.2016.
2. Постановление Правительства РФ от 6.05.2011 г. № 354.

Первым документом установлена норма давления воды на уровне самого низко расположенного в доме санитарно-технического оборудования.

Как понять, кто виноват в плохом напоре?

Возможны следующие причины недостаточного напора в водопроводной системе:

• засор внутри смесителей, а также в водных фильтрах;
• выход из строя смесителей;

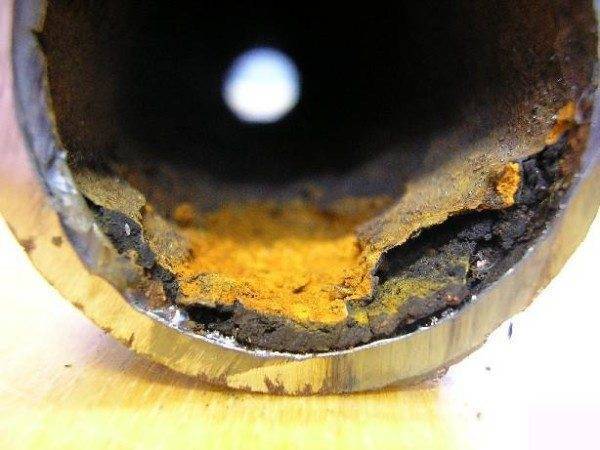

• обрастание труб изнутри налетом;
• поломка фильтрующего элемента внутри газовой колонки, если она используется в квартире.

В указанных случаях за плохой напор в трубопроводе отвечает сам жилец, поскольку снижение давления было вызвано поломкой или засорением устройств, которые находятся в пределах его собственной квартиры.

Это имущество будет считаться личным. Жильцу придется самостоятельно провести чистку фильтров и смесителей или полностью заменить их.

Рекомендуется предварительно проверить в жилище все смесители с фильтрами. При необходимости можно аккуратно простучать трубы молотком, чтобы избавиться от излишков извести внутри них. Также при наличии газовой колонки рекомендуется проверить фильтрующий элемент внутри нее.

Рекомендуется проверить состояния стояка и всей аппаратуры, установленной в подвале дома. Для этого потребуется обратиться в УК. Также может потребоваться проверка насосной станции.

Чем регламентируются

Порядок регулирования параметров водопроводных систем в малоэтажных и высотных многоквартирных домах относится к строительной сфере и описан в нормах и правилах, разработанных Госстроем СССР в 1985 г. и в дальнейшем дополненных. Краткое наименование документа — СНИП 2.04.01-85, он характеризует организацию внутреннего водопровода и канализации в жилых и административных постройках различной этажности.

В многоквартирном доме

Особенности организации подачи холодной и горячей воды в здания связаны с выбором правильных значений давления в месте подключения и устройством системы трубопроводов, чтобы обеспечить нормальный поток в верхней части дома и исключить избыточный напор в подвале и на первых этажах. Равномерное течение воды в трубах по всей высоте здания обеспечивается дополнительной регулировкой.

Схема водоснабжения в многоквартирном доме

Правильно рассчитать схему водоснабжения можно на основании следующих показателей:

• высота этажа и их количество в здании: при отклонении высоты по перекрытиям от нормативных 4 м, расчет должен проводиться с учетом фактических параметров;
• минимальное давление для сооружений подобного типа: для жилых домов — 1 атм., к производственным и складским помещениям применяются особые требования;
• дополнительная информация о запланированном сверхнормативном потреблении, например, размещение бассейна на цокольном этаже.

В результате расчетов входного давления и его распределения по высоте получают требования к организации трубопроводов, их диаметрам и средствам регулировки для обеспечения нормативных значений входного потока.

В частном доме

Схема водоснабжения в частном доме

Оптимальное распределение давления в частном доме низкой этажности — более простая задача, чем проектирование трубопроводной системы в многоэтажке. Расчет делается при закладке фундамента. Если здание выше 20 м и водопровод планируется организовать по всей высоте, необходим расчет потребления по аналогии с проектированием многоэтажного дома.

Единицы

Для начала выясним, какие единицы измерения давления воды в водопроводе используются в настоящее время.

Атмосфера

Эта единица соответствует атмосферному давлению на уровне моря. Здесь, однако, есть небольшая тонкость: речь идет об избыточном давлении относительно атмосферного. Его значение в водопроводе в 0,2 атмосферы, показанное манометром, соответствует абсолютному значению в 1,2 атмосферы.

Бар

Устаревшая единица измерения, заимствованная из использовавшейся до СИ системы измерений СГС. О ней достаточно знать, что бар приблизительно (с точностью около 2%) равен атмосфере. Довольно часто манометр для измерения давления воды в водопроводе имеет две шкалы — в барах и мегапаскалях.

Мегапаскаль

Паскаль соответствует одному ньютону на квадратный метр поверхности. Поскольку масса в один килограмм давит на основание с силой в 9,8 ньютонов, 1 мегапаскаль примерно соответствует 9,8 кгс/см2. Иногда это значение округляют до 10.

Напор

Под понятием напора, измеряемого в метрах, понимается высота водяного столба, соответствующая определенному избыточному давлению. Как узнать напор при известных показаниях манометра в кгс/см2? Достаточно просто умножить их на 10: одна избыточная атмосфера способно поднять водяной столб на 10 метров.

Таблица перевода некоторых единиц измерения.

Требования современного водопровода

Современный водопровод обязан отвечать всем характеристикам и требованиям. На выходе из крана вода обязана литься плавно, без рывков. Следовательно, в системе не должно быть перепадов давления при разборе воды. Идущая по трубам вода не должна создавать шума, иметь примеси воздуха и других посторонних накоплений, каковые пагубно воздействуют на керамические краны и другую сантехнику. Дабы не было этих неприятных казусов, давление воды в трубе не должно падать ниже своего минимума при разборе воды.

Совет! Минимальное давление водопровода должно составлять 1,5 атмосферы. Для того чтобы давления достаточно для работы посудомоечной и стиральной машины.

Нужно учитывать еще одну ответственную чёрта водопровода, связанную с расходом воды. В любом жилом помещении находится не одна точка разбора воды. Исходя из этого расчет водопровода обязан всецело снабжать потребность воды всех сантехнических устройств при одновременном включении. Данный параметр достигается не только давлением, но и объемом поступающей воды, которую может пропустить труба определенного сечения. Говоря несложным языком, перед монтажом требуется выполнить некоторый гидравлический расчет водопровода, с учетом давления и расхода воды.

Перед расчетом давайте поближе ознакомимся с двумя такими понятиями, как расход и давление, чтобы выяснить их сущность.

Чем регламентируется

Давление в водопроводе регламентируется положениями СНиПа №2.042 от 1984г., и дополненным СНиП от 1985г.

В соответствии с этим нормативом проектируется вся водораспределительная сеть здания, начиная от подводки к зданию, и заканчивая водозаборными устройствами — смесительными кранами.

В многоквартирном доме

1бар + (0,4бар х 5 этажей) = 3 бар.

Здесь 1 бар — это минимальный напор для 1-го этажа, 0,4 бар х 5 эт. — увеличение показателя в расчёте на каждый из последующих этажей дома.

В итоге, получаем минимальное давление, которое должно быть обеспечено на входе в пятиэтажку, в 3 бара. По этой же формуле можно рассчитать, какое давление воды в водопроводе многоквартирного дома должно быть, при наличии в нём 9, 12…15 этажей. Для увеличения напора можно поставить повышающий насос .

В частном доме

Для 1-этажного дома СНиП регламентирует технический минимум в 1 атмосферу. Такой напор позволяет безотказно функционировать душевым и кухонным смесителям, унитазам и прочему стандартному сантехническому оборудованию.

Однако, следует учитывать, что данный норматив составлялся ещё в далёком 1984г., когда в распоряжении жильцов ещё не было такого количества бытовой техники. Для их нормальной работы потребуется значительно больший напор воды — как минимум, 2 атм. Это также следует учитывать при проектировки водопроводной системы частного жилого дома.

Нормативы

Каждые 10 м доставки воды требуют давления, равному 1 бар или же 1,0197 атмосфер. То есть, чтобы “доставить” воду на поверхность из десятиметрового колодца, понадобится давление в 1 атм. Для определения нормы давления при подаче воды, был разработан СНиП 2.04.02-84.

Согласно этому документу и утверждается норма, где на 10 м “пути” должно приходиться 1 атм. Также там указано, что высота 1 этажа равна 4 м. Исходя из этого, нетрудно посчитать норму, например, для 18 этажа: 10+(4*18) = 82 м, т. е. нормальное давление на вводе в дом – 8,2 атм.

В указанном СНиП также упоминается максимальный свободный напор в самой квартире. Значение не должно превышать 6 атм (или 60 м). В пункте 5.12 сказано, что максимальное давление для санитарных устройств не должно быть более 4,5 атм. Вместе с тем, напор должен быть не менее:

• 0,2 атм – для унитазов со смывными бачками.
• 0,2 атм – для раковин, имеющих смесители.
• 0,3 атм – для ванн со смесителями.
• 0, 3 атм – для душевых кабинок, имеющих смесители.

Кроме того, документ предусматривает допустимые значения для холодной и горячей воды. Так, давление для первой должно быть в норме от 0,3 до 6 атм, а для второй от 0,3 до 4,5 атм. По этим данным можно без труда узнать, выполняются ли в вашей квартире нормативы давления к подаче воды. Однако стоит дополнить, что во время проведения ремонтных работ, верхнее значение может достигать 10 атм.

Пошаговая инструкция, как рассчитать водорасход

Произвести подсчеты можно при помощи таблиц. Но полученные результаты будут неточными. Поэтому лучше проводить расчеты на месте, учитывая скорость потока, материал трубопроводных систем и прочие характеристики трубопровода.

Проще всего рассчитать объем расходуемой H2O по следующей формуле:

q=π*d2 /4*V, где:

• q – расход воды (л/с);
• V – скорость течения (м/с);
• d – диаметр (см).

Использовать эту формулу можно и для поиска других неизвестных. Если известен диаметр и расход воды, можно определить скорость потока. А если известны V и q, можно узнать диаметр.

В большинстве стояков напор водного потока равняется 1,5-2,5 атмосфер. А скорость потока обычно составляет 0,8-1,5 м/с. Может быть установлен дополнительный нагнетатель, который меняет параметры внутри системы. Все данные о нем должны быть указаны в техпаспорте.

Минимальное давление в системе должно составлять 1,5 атмосфер – этого достаточно для работы стиральной машины и посудомойки. Чем оно выше, тем быстрее вода движется по трубам, поэтому водорасход повышается.

Для получения более точных результатов применяется формула Дарси-Вейсбаха, которая учитывает возможные изменения напора воды, что приводит к повышению или снижению давления.

ΔP=λ*L/D*V2 /2q *ϸ, где:

• ΔP – потеря давления на сопротивлении движения потока;
• λ – показатель потерь на трение по всей длине;
• D – сечение трубы;
• V — скорость течения;
• L – длина трубопровода;
• g – константа = 9,8 м/с2;
• ϸ — вязкость потока.

Такую формулу обычно используют для выполнения сложных расчетов гидродинамики. В остальных случаях применяются упрощенные варианты.

Частный случай расчета водорасхода – через отверстие крана. Применяется формула:

q=S*V, где:

• Q – водорасход;
• S – площадь окружности (отверстия крана), определяется по формуле S= π*r2;
• V – скорость течения, если она неизвестна, определить ее можно, исходя из формулы V=2g*h, где g – константа, h – высота водного столба над отверстием крана.

Правила расчета

При выполнении вычислений необходимо учитывать следующие правила:

1. Следить за правильностью величин. Если одно значение исчисляется в м/с, то другое должно измеряться в л/с (не в кг/час). Иначе произведенные расчеты будут неверными.
2. Применять правильные значения констант.
3. Учитывать данные нагнетателя системы, если он используется. Вся информация о его влиянии на параметры системы указывается в техническом паспорте.
4. Промежуточные вычисления рекомендуется проводить с точными величинами, а конечный результат можно округлить (лучше в большую сторону).

Чтобы облегчить расчеты, можно воспользоваться калькуляторами в режиме онлайн, в которые достаточно только ввести все известные данные.

Способы определения давления и варианты его регулировки

Стоит отметить, что нормы подачи воды должны соответствовать нормам ГОСТ, в которых прописана цифра в 4 атмосферы. В реальности же коммуникации могут быть старыми и не обеспечивать нужных показателей. В этом случае придется решать, как увеличить давление воды в водопроводе, но об этом ниже.

4 атмосферы – норматив, отраженный в строительных нормах

Фактически показатели могут колебаться в значительных пределах, допустимый диапазон составляет от 2 до 6 атмосфер. При 2-х атмосферах можно достаточно комфортно использовать ванну и умывальник, принимать душ и обеспечивать работу стиральной и посудомоечной машины. Для душевых кабин с гидромассажем, джакузи и полива огорода понадобится не менее 4-х атмосфер.

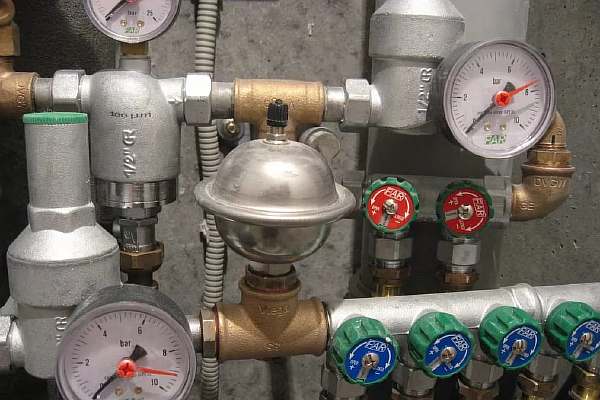

Как измерить давление

Цена манометра невелика, зато он позволяет определить параметры системы максимально точно

Существует целый ряд способов определения напора, мы рассмотрим самый простой и правильный из них – с использованием манометра, его можно приобрести в любом магазине сантехники. Лучше всего покупать изделие с диапазоном от нуля до десяти атмосфер, этого хватит для определения давления в системе.

Инструкция по проведению измерений своими руками следующая:

• Узел устанавливается максимально близко к вводу трубы в помещение, идеально, если за основным краном установлен трехходовой узел – тогда на него можно закрепить манометр на постоянной основе и проводить измерения по мере необходимости.

• Для максимально точных расчетов замеры следует производить 4 раза в день: утром, днем, вечером и ночью. Делать это надо в течение нескольких дней, чтобы получить максимально полную и корректную картину.
• Из полученных результатов можно определить, какие минимальные и максимальные значения бывают в течение суток и требуются ли какие-либо работы для регулировки.

Повышение напора

Вопрос,как повысить давление в водопроводе, актуален для очень многих жильцов как в городских квартирах, так и в частном секторе. И тут можно выделить несколько путей решения проблемы, рассмотрим самые распространенные из них.

Если причина низкого напора – неудовлетворительное состояние труб, то алгоритм работ следующий:

В первую очередь необходимо попробовать такой вариант, как промывка водопроводной системы. Это делается при помощи специальных составов, и при небольших масштабах проблемы может помочь в ее устранении.

Со временем налет может забить практически всю внутреннюю полость

Если промывка не помогает, единственный возможный вариант – замена всех труб полностью. Это трудоемкий вариант, но по-другому решить проблему вряд ли удастся.

Если с трубами все в порядке и отклонения от нормы невелики, то используется другой вариант для того, как поднять давление в водопроводе:

• Используется компактный повышающий насос, который отличается небольшими габаритами и бесшумностью работы. Его производительность невелика, но поднять давление на 0.5-1 атмосферу ему вполне по силам.
• Устанавливается оборудование на вводе в квартиру или дом, для этого вырезается часть трубы и посредством резьбовых соединений или сварки вставляется насос.

Повышающий насос можно уместить практически везде

Более производительный вариант — это использование центробежного насоса с гидроаккумулятором, с помощью этого решения можно решить проблему того, и как увеличить давление в водопроводе на даче, и как поднять напор в квартире:

• Автоматическая система автономно поддерживает давление в трубопроводе.
• Наличие специальной емкости позволяет обеспечить запас воды и не работать оборудованию постоянно.
• Самый большой минус – высокий уровень шума при работе.

Как поднять давление воды в водопроводе на загородном участке? Используйте насосную станцию

Понижение напора

Вопрос,как уменьшить давление воды в водопроводе, так же важен, так как слишком большой напор может повредить систему.

Уменьшить его можно двумя вариантами:

Самый простой способ,как понизить давление воды в водопроводе – установка на вводе в дом специального редуктора давления. В нем установлена пружина определенной жесткости, которая не позволяет создавать в системе слишком большой напор и перекрывает систему при превышении определенных показателей.

Как понизить давление в водопроводе -установите редуктор, он также позволяет контролировать показатели, ведь на нем установлен манометр

Регулятор давления – более сложный механизм, который имеет в системе аварийный клапан, повышающий безопасность эксплуатации еще больше.

Регулятор давления может перекрыть поток и посредством вентиля

Особенности автономных водопроводов

Автономная система не подсоединяется к магистралям водоканала, независимая добыча воды организована из подземных пластов через скважину. Давление при этом ниже, чем в водоканале, а при отсутствии нужного напора распределение потока на бытовые нужды и полив растений на участке может стать проблемой. Обеспечить равномерный поток воды можно, воспользовавшись рекомендациями:

• учесть потребность в водных ресурсах из скважины для технических нужд, включая полив огорода;
• установить насос, гарантирующий давление не менее 3-4 атм. в подающей трубе;
• контролировать уровень напора, чтобы своевременно реагировать на его снижение.

Ответственность за эксплуатацию скважины, принадлежащей частному владельцу, возлагается на собственника.

Как посчитать потерю?

Потеря давления в водопроводной сети происходит по следующим причинам (засоры и ржавчина труб не рассматриваются):

1. Сопротивление трубы на прямых участках.
2. Местное сопротивление (изгибы, клапана и т.п.).

Для удобства подсчетов существуют онлайн-калькуляторы, которые в считанные секунды позволяют выяснить уровень падения давления в трубопроводе. Также для решения этой задачи можно воспользоваться специальными табличными данными.

Расчет на прямых участках

Для расчета потерь нужно выяснить:

• расход воды;
• материал трубопровода, его диаметр и длину.

Выбрав нужное значение в таблице и выяснить величину снижения давления.

Табличные данные для полипропиленовых труб, — для металлических труб в вычисления нужно добавить поправочный коэффициент 1,5. Если длина трубы меньше 100 метров, то результат умножается на коэффициент длины. Так для металлической трубы с диаметром 50 мм, длиной 35 метров и расходом воды в 6.0 м³/ч получится следующий результат: 1,6*0,35*1,5=0,84 мвс.

Рекомендуем статью по теме

Как определить расход воды по диаметру трубы и давлению?

На местах

Также потери происходят на поворотах и изгибах трубопровода, а также в местах нахождения запорной арматуры и фильтров.

Для расчетов существует специальная таблица, чтобы ей воспользоваться нужно узнать скорость потока воды в трубе, — вычисляется это следующим образом: расход нужно разделить на площадь сечения трубы.

В этой таблице данные указаны в сантиметрах водного столба, а потому очевидно, что потери давления на местных сопротивлениях не критичны и принципиального значения для малых сетей значения не имеют.

Используем насос

Обычный насос подойдет для использования как в квартире, так и в загородном доме. Он будет нормально функционировать только в том случае, если система нуждается в дополнительной помощи. Например если это касается частного дома, основной насос может не справляться со своей задачей из-за длинного трубопровода. В таком случае, его необходимо устанавливать перед коллектором на входе труб в дом.

Работать такие устройства могут в двух режимах:

1. Ручной. Если включить этот режим, насос будет активно работать до тех пор, пока его не отключат вручную. За ним нужно следить во избежание перегрева. В противном случае оборудование перестанет работать из-за высокой температуры.
2. Автоматический. Автономный режим в котором работой насоса управляет датчик потока воды. Когда поток есть, оборудование будет работать. Если потока нет, насос не будет работать. Такие устройства дороже и лучше, чем модели управляемые вручную. За ними не нужно следить, они потребляют меньшее количество электроэнергии (не работают вхолостую) и более долговечны.

Эти устройства подходят для горячей или холодной воды. Более дорогие – универсальные модели. Еще одни весомым различием насосов, является система охлаждения. Одни охлаждаются с помощью дополнительного вентилятора, и те, которые понижают температуру с помощью перегоняемой жидкости (бесшумные).
