Порядок подключения светодиодных светильников к электричеству

Принцип работы

Здесь владельцы должны учитывать несколько особенностей:

  1. Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
  2. Далее сам поток переходит по конденсатору, ограничивающему ток.
  3. Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.

На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.

В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.

Устройство светодиодной лампочки 220В


В любой светодиодной лампе выделяют следующие компоненты:

  • Световой поток становится равномерным благодаря рассеивателю.
  • Резисторы или чипы, защищающие от резких изменениях в показателях.
  • Печатная плата, для впаивания светодиодов.
  • Радиатор, отводящий тепло.
  • Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
  • Диэлектрическая прокладка, между корпусом и цоколем.
  • Цоколь, в который вкручивают люстру и бра, светильник.

Отличие светодиодной от люминесцентной: краткое описание

С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.


На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

  1. Клеммники.
  2. Пассатижи.
  3. Строительный нож.
  4. Отвёртка.
  5. Кабель с достаточной длиной.
  6. Распределительные коробы.
  7. Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально

К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе

В последнем случае потом для изоляции используют ленту.

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.

Поэтапное выполнение работ

Прожектор может располагаться в доступной зоне, однако, чаще всего для обеспечения безопасности такие осветительные приборы устанавливают на достаточной высоте. Поэтому рекомендуется все подключения выполнить до того, как устройство будет монтироваться на кронштейн.

Основные действия:

  1. Демонтаж крепления клеммной коробки;
  2. Закладка кабеля питания в сальник с последующим подключением к клеммнику;
  3. Закрывается крышка короба;
  4. Прожектор закрепляется на кронштейн;
  5. Производится установка всей конструкции на участок, где планируется эксплуатация осветительного прибора.

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago. Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

https://youtube.com/watch?v=Cm7jGnHJSq4

Что такое точечный светильник

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

  • корпус;
  • провода;
  • патрон (может быть электрическим);
  • фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, ВтСоответствие лампе накаливания, Вт

1,810
330-40
435-40
4,245
550-55
5,455
655-65
765-75
870-80
9,580-90
1070-80
1290-100
14140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

  1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
  2. E41. Его ещё называют «миньоном». Для маломощных ламп.
  3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

  • G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
  • GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
  • GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
  • GU5.3. Оснащают ими популярные лампы с обозначением MR16.
  • G4 – для ламп с миниатюрными размерами.

Последовательный

Если возникает необходимость экономии провода, а к помещению нет особых требований, тогда последовательное подключение подойдет лучше других. Тут потребуется небольшое количество двойных или тройных проводов. При этом разрешается ставить в одну цепь не больше шести ламп, иначе яркость всех устройств будет низкой. А также если один из светильников выйдет из строя, подача питания прекратится, и придется проверять каждое устройство отдельно, чтобы найти дефект.

Сам процесс подключения прост: от выключателя прокладывается фаза к первому светильнику, далее от него подается провод к следующему и так до тех пор, пока не будет произведено подсоединение в одну цепь всех устройств. К последнему прокладывается ноль, идущий от распределительной коробки. Если перепутать провода местами и вместо питания пустить ноль, то лампы будут всегда оставаться под напряжением, что небезопасно.

Схема последовательного подключения светодиодных светильников

Все современные светильники выпускаются с расчетом на подключение провода «земля». Если в вашем случае в квартире есть заземление, тогда придется протягивать кабель напрямую от розетки к каждой лампе.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы. Для светодиодных ламп распространены следующие виды цоколей:

  1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
  2. E41. Его ещё называют «миньоном». Для маломощных ламп.
  3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

  • G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
  • GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
  • GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
  • GU5.3. Оснащают ими популярные лампы с обозначением MR16.
  • G4 – для ламп с миниатюрными размерами.

Методы подключения

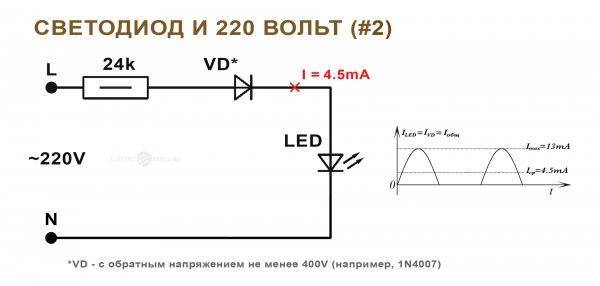

Простейшим методом подключения светильника к сети на 220 В является использование гасящего сопротивления, расположенного последовательно светодиоду. Напряжение постоянно изменяется, амплитудное значение может достигать 310 В. Данная величина должна обязательно учитываться при расчетах сопротивления.

Также следует обеспечить защиту диода от обратного напряжения, равного прямому. Рассмотрим основные способы.

Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более)

В данном случае правильно подключить к схеме выпрямительный диод 1N4007, обратное напряжение которого составляет 1000 В. Если будет изменена полярность и напряжение пойдет в обратном направлении, то оно будет сглажено выпрямительным диодом, защищающим светодиод от пробоя.

Шунтирование светодиода обычным диодом

Этот способ подразумевает использование простого маломощного полупроводника, подключаемого по встречно-параллельному курсу со светодиодом. Обратное напряжение будет воздействовать на гасящее сопротивление, поскольку диод включен в прямом направлении.

Встречно-параллельное подключение двух светодиодов

Способ схож с предыдущим методом, за исключением того, что светодиоды будут гореть только на своем отрезке синусоиды, обеспечивая друг для друга защиту от пробоя.

Существенным недостатком подключения светодиодов к сети 220 В через гасящий резистор является то, что на сопротивлении выделяется огромная мощность.

Рассмотрим пример. Предположим, что используется гасящий резистор сопротивлением 24 кОм при подключении светодиодов к сети 220 В с выходящим током 9 мА. Рассчитаем мощность на гасящем сопротивлении: 9*9*24=1944 мВт (около 2 Вт). Таким образом, чтобы обеспечить оптимальную эксплуатацию, нужно взять резистор мощностью не ниже 3 Вт.

Поэтому роль токоограничивающего элемента должен играть конденсатор, на котором не рассеивается мощность, поскольку сопротивление является реактивным.

В простейшей схеме подключения светодиодного осветительного прибора через конденсатор наблюдается следующая картина: после прекращения питания в конденсаторе сохраняется остаточный заряд – источник угрозы для безопасности человека, который должен разряжаться с помощью сопротивления. Второй резистор требуется при включении питания для защиты схемы от тока, идущего через конденсатор. Выпрямительный диод служит для защиты led-диода от обратного напряжения. Выбирайте конденсатор неполярного типа, рассчитанный для эксплуатации в сети с напряжением не ниже 400 В.

Категорически запрещено использовать полярные конденсаторы в сети переменного тока, поскольку проходящий в обратном направлении ток приведет к разрушению конструкции.

Для расчета нужной емкости конденсатора используют эмпирическую формулу, где производное 4,45 и тока, проходящего через светодиоды, нужно разделить на разницу между амплитудной величиной тока (указана выше – 310 В) и падением напряжения на светодиоде после прямого прохождения.

Например, если нужно подключить led-диод с падением напряжения 3 В и током 9 мА, то по формуле выше емкость конденсатора будет равна 0,13 мкФ. На данную величину в большей степени влияет сила тока, меньшей – падение напряжения.

Правильные схемы подключения к сети

Подключение во многом проходит также, как для ламп накаливания, люминисцентных аналогов. Надо просто обесточить цоколь, а затем вкрутить в него лампу. Главное во время установки избегать прикосновения к металлическим частям изделия.

Последовательный

Такой вариант соединения не всегда считается оптимальным. Количество проводов нужно минимальное, но в бытовых условиях эту схему практически не используют. Это связано с двумя серьёзными недостатками:

  1. При перегорании одной лампочки работать перестают все. Только последовательная замена приборов на всей цепи способна справиться с поиском неисправностей.
  2. На лампы подают пониженное напряжение, потому сила свечения у них – не полная. От количества соединённых лампочек зависит то, насколько эта энергия неполная.

Соединение такого типа актуально при построении гирлянд на ёлках, при большом количестве световых источников с низким показателем мощности.

Само подключение по последовательной схеме максимально простое:

  • От одного светильника к другому обходит фаза.
  • У последней лампочки в цепи ноль подают ко второму контакту.
  • Фаза проходит к выключателю, от распределительной коробки.
  • Далее всё переходит к точечному светильнику.

Нулевой провод или нейтраль подключают ко второму контакту у последнего светильника.

Для домовых подъездов практическое применение схемы тоже допустимо.

Параллельный

Для большинства случаев применяют эту схему. Потребители не пугаются даже проводов в большом количестве. Главное преимущество – в подаче одинакового напряжения ко всем осветительным приборам, участвующим в схеме. Только одна лампочка не работает после перегорания, остальные компоненты остаются нетронутыми. С поиском мест поломки не возникнет никаких проблем.

Параллельное соединение проводят двумя путями:

  1. Лучевой. Отдельный кабель соединяют с каждым из осветительных приборов. Наличие или отсутствие заземление влияет на то, будет провод трёх- или двухжильным.
  2. Шлейфная схема.

Фаза с нейтралью от щитка и выключателя переходят на первый светильник от выключателя, когда речь о последнем варианте. От светильника кусок кабеля переходит к следующей части. Потом идёт ко второй, и так далее. Каждый из компонентов соединяют с четырьмя кусками кабеля, последний элемент – исключение.

Лучевой

Вариант подключения отличается надёжностью. При перегорании одной лампочки другие не затрагиваются. Но имеются и отрицательные стороны:

  1. Кабелей нужно слишком много. Но качественное исполнение проводки позволяет смириться с таким недостатком.
  2. Одно место используют для соединения большого количества кабелей. Непросто соединить все элементы на достаточно высоком уровне качества, но решить проблему можно.

Обычная клеммная колодка – один из оптимальных вариантов для соединения. Фазу подают с одной стороны, в этом участвуют перемычки. Потом эту часть разводят по другим участкам конструкции. Провода, идущие к лампочкам, подсоединяются с другой стороны.

Такой же способ применения – у клеммников ВАГО на соответствующее число контактов. Главное – правильно выбрать модель, участвующую в параллельном соединении. Внутри всё рекомендуют заполнить пастой, защищающей от окисления.

Ещё один из приемлемых вариантов – применение скрутки всех проводников, с последующей спайкой.

Монтаж светодиодных точечных светильников

Подсветка рабочей зоны люминисцентной лампой

Установку точечных светильников лучше доверить специалистам, поскольку она требует опыта проведения монтажных и электромонтажных работ. Сам процесс ведется в несколько этапов:

  1. Прокладка электрической проводки от распределительной коробки;
  2. Подготовка ниш под светильники, установка держателей;
  3. Монтаж светильников и их подключение к сети 220 вольт.

Подсветка на гарнитуре выполняется светильниками напряжением 12 вольт, поэтому для их подключения к сети 220 В требуется понижающий трансформатор, мощность которого должна быть на 15% больше суммарной мощности светильников.

Лампа для точечного светильника

При выборе трансформатора учитывают то, что, чем больше его мощность, тем больше размеры, при этом желательно, чтобы он легко проходил в отверстие под светильник, когда потребуется его замена. Шкала мощностей трансформаторов для светильников точечного типа на 12 В – 60W, 70W, 105W, 210W, 250W и 400W.

Подключение светильников осуществляется в таком порядке: к первичной обмотке трансформатора подключают ноль сети 220В и фазу (через выключатель), с вторичной обмотки уходят на светильники.

Также не забывают заземлить корпус светильника, соединив его с соответствующим контактом в распаечной коробке. Если планируется установка двух трансформаторов, то их соединяют между собой перемычками, к выходам также подводят контакты от светильников.

Набор точечных светильников

Отверстия под светильники просверливают с помощью дрели с коронкой диаметром 60 или 70 миллиметров (в зависимости от диаметра корпуса). От них выводят провода, идущие от понижающего трансформатора.

Далее через клеммник подключают колодки светильников к ним, устанавливают корпуса в ниши, оттягивая крепления. Предварительно в них монтируют лампочки, закрепляя их стопорным кольцом. Подсветка на гарнитуре с помощью точечных источников света готова.

Способы подключения ламп 220 В

Современные производители выпускают две разновидности лед-ламп – на 220 и 12 вольт. Первые получили большее распространение в быту – так как удобны и привычны в применении. Чтобы включить их в схему, достаточно просто монтировать их стандартным способом. Так, в исполнении стандартной лампочки светильник вкручивается цоколем в соответствующий патрон. При этом для его работы не требуется никакого дополнительного оборудования.

Существует 3 основных способа, как подключить светодиодный светильник к 220 В – это:

Последовательный.

Метод применяется, когда возникает необходимость в экономии проводника. При этом должно соблюдаться условие, что в цепи будет находиться не более 6 лампочек. Недостаток заключается в том, что при выходе из строя одного светильника остальные также перестанут работать. Для поиска неисправности придется проверять каждый.

Для подключения по этому способу к 1-му прибору подводится фазный провод от выключателя. Затем от 1-го ведется проводник ко 2-му и т. д. – по последовательной схеме. В завершении к заключительному светильнику в цепи проводится нулевая жила от распредкоробки.

Пример схемы последовательного, параллельного и ошибочного подключения лед-лампочек Источник svetilov.ru

Параллельный.

Стандартный и наиболее применимый способ подключения. Все лампочки выдают светимость, соответствующую гарантии производителя. Однако при таком методе расход проводников значительно выше, чем в выше описанном.

При подключении по данной схеме протягивается кабель, идущий от распредкоробки через выключатель. При этом подсоединение приборов освещения осуществляется поочередно. Таким образом, к каждому из них подходит и фаза, и ноль. Если испортится один светильник, остальные продолжат работать в штатном режиме.

Лучевой.

Метод является альтернативным параллельному. Применяется, когда требуется сэкономить на проводнике, но при этом сохранить принцип параллельности электросхемы. Его суть состоит в том, что в позицию, центрально расположенную по отношению к подключаемым светильникам, подводится кабель от распредщитка.

Далее к каждому осветительному прибору подводятся отдельно нулевые и фазные жилы. При этом соединение всех проводов в одной точке осуществляется путем скрутки или специальной клеммной коробки.

Распределительная клеммная коробка для соединения проводки Источник ytimg.com

Разновидности мебельных светильников

Светильники для мебели можно поделить на несколько видов.

По способу установки

Встраиваемые (точечные, врезные). В большинстве случаев их установка планируется еще при проектировании кухни, а сам монтаж происходит на этапе сборки гарнитура. Основное предназначение – подсветка содержимого шкафов, ящиков и рабочей области.

Накладные. Они продаются отдельно от мебели. Покупатель может установить их своими руками в любом нужном ему месте. Простота монтажа позволяет при возникновении необходимости легко изменить их расположение. Замена ламп также не вызывает сложности. Кроме того, в большинстве случаев, накладные светильники имеют поворотные механизмы, позволяющие изменять направление света.

По типу ламп

Лампы накаливания. Единственный их плюс – это невысокая цена. В остальном же они очень уступают современным аналогам. Использование ламп накаливания в мебельных светильниках крайне неудобно, так как это требует размещение прибора на большой глубине, не менее 7 см, и к тому же лампы накаливания сильно нагреваются, что противоречит правилам пожарной безопасности.

Люминесцентные. Могут являться источником как холодного, так и теплого света. В их конструкции использована ртуть. При эксплуатации эти лампы безвредны, но требуют особой утилизации, поэтому выбрасывать их в обычное мусорное ведро не стоит.

Совет! Яркость люминесцентных лам зависит от их длины, чем длиннее лампа, тем ярче свет она источает. Поэтому вместо двух коротких можно приобрести одну длинную лампу.

Галогенные. Имеют длительный срок службы, примерно 4 тыс. часов, малое энергопотребление и яркий свет. Недостатком является высокое нагревание, но в отличие от ламп накаливания, они имеют термостойкий корпус, позволяющий их размещать на любых предметах мебели. При использовании галогенных ламп в мебельных светильниках необходимо применение трансформатора, преобразующего 220В в 12В.

Ксеноновые. Практически не нагреваются, но источают яркий свет, слишком интенсивный для использования в кухонном помещении.

Светодиодные. Это, наверное, лучший вариант для использования в мебельных светильниках. Светодиодные лампы не содержат вредных веществ, не мерцают при работе, не излучают ультрафиолет и при этом потребляют мало электроэнергии. Единственный недостаток – высокая стоимость, но она всецело окупается за время эксплуатации.

По способу управления

Контактные. В этом случае рядом со светильником устанавливается выключатель.

Бесконтактные. Загораются лишь в момент использования мебели, например, при открывании створок шкафа или выдвижении ящика. Такой вариант управления светом позволяет значительно экономить электроэнергию.

Мебельные светильники различаются и внешним исполнением. Они могут быть разного цвета и формы, например, в виде диодной ленты, точечных или линейных светильников.

Типы освещения

Используя мебельные светильники, можно создать различные варианты освещения кухни.

Точечное. При таком освещении лучи света не рассеиваются, а сплошным потоком направляются на столешницу, раковину или плиту.

Акцентирующее. Для создания такого освещения лучше использовать врезные светильники, придающие выделяемому объекту особую выразительность.

Декоративное. Для его создания используют цветные светильники, помогающие снять напряжение.

Совет! Установка диммеров даст возможность отрегулировать интенсивность света, позволяя тем самым не только изменить атмосферу, царящую в помещении, но и обеспечить экономию электроэнергии.

Что такое драйверы для светодиодов и зачем они нужны

Светимость полупроводникового
лед-кристалла напрямую зависит от силы тока, проходящего через него.
Нестабильность этого параметра, характерная для бытовой сети 220 В, приводит к
быстрой деградации материала и выходу из строя светодиода. Поэтому и требуется
для него драйвер. В его задачу входит преобразование параметров электрического
тока в следующих направлениях:

  1. Стабилизация силы в точном значении выходных параметров.
  2. Задание амплитуды.
  3. Выпрямление из переменного в постоянный.

Особенности драйвера светодиодов на 220 В

Главная особенность
драйвера для светодиодов, питание которых осуществляется от 220 В, состоит в
том, что он изменяет напряжение и предназначен для работы с электрическим током
подобных характеристик. Поэтому для подключения лампочки не пригодны его
низковольтные аналоги – например, от фонарика или автомобиля на 12 вольт. Кроме
того, модели последнего типа могут включать в состав понижающий блок –
трансформатор.

При изготовлении
преобразователя своими руками следует знать его основные характеристики:

  1. Потребляемый ток. Должен совпадать со значением аналогичного параметра светодиодов, в противном случае они либо не будут выдавать полной яркости, заложенной производителем, либо перегорят.
  2. Мощность. Эта характеристика выражается в ваттах и равняется суммарной мощности всех led-узлов схемы.
  3. Напряжение на выходе. Находится в прямой зависимости от способа подключения и количества лед-элементов и падения напряжения на них – рассчитывается из суммарного их значения.

Расчет мощности при выборе ленты из последовательно соединенных светодиодов позволяет правильно подобрать драйвер для питания подсветки от 220 В. Итоговое значение равняется сумме данного параметра всех элементов плюс 25% (запас на возможную перегрузку). Например, в лед-полоске 20 элементов по 0,5 Вт каждый, общее значение составит 10W. Однако на практике лучше купить или изготовить своими руками прибор на 12-13 ватт.

Теория питания светодиодных ламп от 220В

Лэд-лампа, как правило,
представляет собой набор пространственно расположенных в определенной
композиции небольших, но достаточно мощных светодиодов (3,3 вольт и 1 ватт).
Чтобы изготовить своими руками замену стандартной лампочке накаливания в 70-80
Вт, потребуется дюжина недорогих лед-элементов. Однако бытовая сеть 220 В имеет
для них избыточные параметры.

Поэтому потребуется понизить
амплитуд и силу, а также трансформировать переменный электрический ток в
постоянный. Для этого понадобится драйвер, для изготовления своими руками
которого применяется делитель напряжения на емкостной или резисторной нагрузке,
а также стабилизаторы.

Как правильно расположить и соединить светильники

После того, как потолок обшит, можно распределить светильники, ввиду того, что при проектировании каркаса уже учтено расположение точечных спотов.

Основное освещение

Как основное освещение в жилых комнатах светильники располагаются в шахматном порядке. Специалисты рекомендуют продольный монтаж точечных светильников по прямым линиям строго перпендикулярно к окнам, интервал между лампами от 80 до 100 см, на расстоянии 60 см от стен. Для того чтобы добиться требуемой яркости освещения можно комбинировать обе схемы монтажа спотов.

Схема подсветки

При выборе схемы расположения светильников в качестве подсветки отдельных зон необходимо установить споты при максимальном расстоянии 80 см между ними, и в 40 см от стены. Чаще всего подсветка выполняется зонально в местах отдыха, для чтения книг, периодики или для занятий хобби:  вязание, рисование, шитье и прочее.

Светодиодную ленту

Светодиодная лента обеспечивает подсветку помещения в выбранных зонах, то есть устанавливается в комнате в местах отдыха, создавая приглушенный свет. Свет от светодиодных лент очень полезен и мягок для уставших глаз, если человек много работает за компьютером.

Выбор места установки

При монтаже подсветки можно установить ее по периметру комнаты. Для более удобного расположения освещения лучше всего проконсультироваться со специалистом.

Сборка, угол наклона

Саму установку, как соединять солнечные панели опишем вкратце, так как крепления и прочие нюансы также отдельные темы. Монтаж состоит в закреплении панелей на каркасе, есть несколько типов фиксаторов, кронштейнов: на шифер, на металл, черепицу, скрытые на обрешетку крыши.

Опорные рейки, зажимы, прижимы (концевые и центральные) направляющие покупаются или есть в комплекте для выбранного варианта установки.

Соединяющие стыковые элементы создают из фиксирующих реек каркас. Применяют также клеммные элементы и держатели для жил — они объединяют алюминиевые рамки и заземляют их, фиксируют кабели.

Если монтаж производится на крышу с наклоном, то оптимальный угол для панелей 30… 40° в северных широтах больше, например, 45°. В общем, для самоочистки модулей дождем угол должен быть от 15°.

Указанные позиции создают опорными профилями, часто делают удобную сборно-разборную регулируемую, поворачивающуюся конструкцию.

При неравномерно освещении массива, панель на более светлом месте выдает больший ток, который частично расходуется на нагрев СБ нагруженных меньше. Чтобы исключить такое явление, используют отсекающие диоды, впаиваемые между плоскостями с внутренней стороны.

Советы

Схема подключения светильников в подвесном потолке, может отличаться в зависимости от типа плафонов.

  1. Избегайте соприкосновения проводки с подвесной металлической конструкцией. Для этого кабель протягивается через гофру.
  2. Не закручивайте крепления максимально, чтобы не повредить корпус светильника.
  3. Если случилось затопление с верхних этажей, нужно обесточить помещение. Затем вынуть приборы и слить воду через отверстия. Перед тем, как вставить и подключить их обратно, не забудьте просушить.
  4. Не забывайте ухаживать за осветительными приборами. Очищайте их от пыли и периодически проверяйте работоспособность.

Подготовка

Если вы решили установить светильник в подвесной потолок, нужно знать, что все монтажные работы выполняются до монтирования подвесного потолка, и согласно схеме подключения.

Необходимо определиться на какой высоте и в каком месте будут расположены осветительные приборы.

Заранее рассчитайте количество светильников, распределите пространство потолка для их монтажа. Нарисуйте схему, чтобы было понятно как подключить . Подумайте о мощности осветительных приборов, учитывая материал подвесного потолка. Возможно, вам понадобится трансформатор.

К местам предполагаемого монтажа потолочных осветительных приборов, нужно заранее подвести провода . Проводка будет проходить через гофрированные трубки, чтобы не соприкасаться с каркасной подвесной конструкцией. В каждом случае понадобится схема.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
