Дефлектор на дымоход: назначение, установка, разновидности, изготовление, размеры

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.

Таблица. Виды дефлекторов для дымохода

Колпак Григоровича	Классический и очень распространенный вариант, скорость движения продуктов горения увеличивается примерно на 20–25%. Устройство состоит из двух почти одинаковых зонтов, соединенных в одну конструкцию на незначительном расстоянии между собой. Может устанавливаться как на круглые, так и на квадратные дымоходы. За счет особенностей конструкции возникает двойное ускорение движения воздушных потоков: по направлению сужения диффузора и в сторону верхнего обратного колпака.
Насадка ЦАГИ	Модель разработана сотрудниками центрального аэрогидродинамического института, в недалеком прошлом самом известном профильном научном учреждении. Тяга усиливается за счет привлечения ветрового напора и разницы давления по высоте. Насадка внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор. Насадка ЦАГИ исключает появление эффекта обратной тяги. Недостаток – при определенных климатических условиях в зимний период времени на стенках может появляться наледь, ухудшающая параметры тяги дымохода.
Колпак Astato	Изделие разработано специалистами французской компании Astato. Состоит из статической и динамической части, на дымоходах применяется редко. Причина – крайне сложные условия работы вентилятора выдвигают к нему жесткие требования по надежности и защищенности. Такие вентиляторы существенно увеличивают общую стоимость монтажа дымоходных труб.
Турбодефлекторы	Довольно сложные устройства, состоящие из вращающейся турбиной головки и неподвижного корпуса. За счет вращения лопастей под колпаком устройства понижается давление, дым из дымохода высасывается эффективнее. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м/с, что существенно улучшает эксплуатационные характеристики дымоходов. По эффективности турбодефлекторы в 2–4 раза превосходят статические модели, имеют привлекательный внешний вид.
Поворотные капюшоны	Защитные козырьки соединены с трубой дымохода небольшим закрытым с двух сторон подшипником. Козырек имеет изогнутую геометрию и в плане проекции полностью перекрывает сечение дымохода. Сверху капюшона установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра. Воздушные потоки проходят сквозь специальные щели и направляются вверх. Такое движение становится причиной снижения давления и увеличения естественной тяги отработанных газов из дымохода.
Н-образный модуль	Монтируется чаще всего на промышленных дымоходах. Главная особенность – способность работать при сильных порывах ветра. Кроме того, полностью исключается вероятность появления обратной тяги.

Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?

Движение воздуха настолько быстрое, что гасится фитилек. Такая проблема часто возникает на газовых отопительных котлах. Современные модели имеют автоматический розжиг электрической искрой. Она постоянно срабатывает, что вызывает неудобства у пользователей. Котлы устаревшей конструкции не оснащены такими устройствами, запускать их приходится вручную.
Если тяга слишком сильная, пламя в котле будет постоянно задуваться
Сильная тяга уменьшает коэффициент полезного действия отопительного котла. Горячие продукты горения за непродолжительный период контакта с теплообменником не успевают отдать ему максимальное количество тепловой энергии. Значительная ее часть выводится через дымоход, что увеличивает затраты финансовых средств на содержание здания в зимний период времени.
Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление
Сильная тяга дымохода становится причиной увеличенного притока холодного наружного воздуха. Как следствие – комфортность пребывания в помещениях ухудшается, понижается температура, приходится увеличивать мощность котлов. А это, с учетом современной стоимости энергоносителей, отражается на финансовом положении пользователей.
Способ проверки наличия и силы тяги в дымоходе

Изготовление своими руками

Проще всего вентиляционный дефлектор своими руками изготавливать, используя прототип конструкции Григоровича. Подобная установка увеличивает силу тяги благодаря особенностям строения: вид дефлектора имеет форму усечённого конуса, сверху которого монтируется защитный зонт. Даже при боковом направлении ветрового потока обеспечивается хорошая тяга.

Чтобы изготовить дефлектор Григоровича, сначала следует составить подробный чертёж с изображением всех его составляющих: входного патрубка, диффузора и колпака

При этом важно правильно составить расчёты:

Размеры входного патрубка должны совпадать с диаметром трубы снаружи.
Габариты диффузора должны быть больше диаметра воздуховода на 30%.
Габариты защитной крышки, удерживаемой кронштейнами, должны быть больше диаметра вентиляционных каналов на 70–90%.
Высота насадки должна составлять не более полутора диаметров внутренней стенки воздуховода.

Когда чертёж будет готов, можно приступать к изготовлению устройства. Перед тем как вырезать эскизы из материала для изготовления, стоит каждую деталь сделать из картона и соединить их между собой для наглядного представления будущей конструкции. В качестве материала лучше выбрать нержавеющую сталь, качества которой обеспечат долгий срок службы изделия. Эскизы с чертежа дефлектора переносятся на листовую сталь, и вырезаются ножницами по металлу. Сборку вырезанных элементов выполняют точечной сваркой, с помощью заклёпок, болтов или саморезов. Оптимальным вариантом сборки являются заклёпки как самый простой и надёжный. Процесс сборки насадки на вентканал выглядит следующим образом:

Собирается диффузор.
К диффузору крепятся кронштейны. Их можно изготовить из нескольких изогнутых металлических полосок.
К кронштейнам прикрепляют колпак, удерживаемый ими.
К входному патрубку прикрепляют нижние кронштейны.
К конусообразному диффузору монтируется верхняя часть распорок кронштейнов.

Дефлектор считается собранным, далее следует установка насадки на вентканал.

Монтаж

Нижний стакан устанавливается на выходной дымоход, сверху на него крепится второй. Чтобы конструкция была устойчивой, они соединяются хомутом.

Вытяжные отверстия также зажимаются хомутами. Далее, нужно прижать колпак подготовленными кронштейнами. Если дефлектор для вентиляции устанавливается на местности, для которой характерно частое изменение движения ветра, рекомендуется оснастить установку обратным конусом. При частом отсутствии ветров, рекомендуется устанавливать насадку для вентиляционных каналов под уклоном.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

Медь
Оцинкованная сталь
Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

Из подготовленного листа металла вырезают элементы флюгера.

Производится сборка всех составных элементов, исходя из инструкции на картинке.

Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Изготовление дефлектора ЦАГИ

Дефлектор ЦАГИ состоит из:

Нижнего патрубка (крепящегося на устье дымохода).
Диффузора — сужающейся конически части цилиндра, где поток воздуха меняет свои параметры.
Обечайки (внешний кожух).
Верхнего защитного конического зонта.
Кольца.
Элементов крепления — кронштейнов.

Изготовление дефлектора производится на основе чертежа с нанесёнными размерами всех элементов

Требуемые инструменты и материалы

Маркер или фломастер.
Линейка.
Ножницы по железу.
Плоскогубцы.
Киянка.
Деревянный брус для подставки.
Заклёпочное устройство.
Дрель, свёрла по металлу (или саморезы с наконечником в виде сверла).
Маска-очки и рукавицы.
Лист оцинкованного железа толщиной 0,3–0,5 мм (подойдёт и алюминиевый лист, и тонкая нержавеющая сталь).
Металлические детали (уголок, шпильки, толстая проволока и тому подобное).

Первоначально готовятся чертежи, при составлении которых производят расчёт размеров изделия. За основу берут диаметр дымохода, обозначаемый символом D.

Таблица: соотношения размеров деталей дефлектора с диаметром дымохода D

Позиция	Деталь диффузора и её характеристики	Коэффициент по отношению к D
1	Диаметр кольца диффузора	2
2	Ширина диффузора	1,25
3	Ширина зонта	1,7
4	Высота кольца	1,2
5	Высота дефлектора	1,7
6	Заглубление трубы внутрь диффузора	0,15
7	Высота конуса	0,25
8	Высота зонта	0,25
9	Высота обратного конуса	0,25
10	Зазор между зонтом и диффузором	0,25

Пошаговый процесс изготовления дефлектора

Делаем чертёж-выкройку дефлектора.
Рисуем выкройку конуса-зонта.
Надеваем маску-очки и рукавицы.
Переносим вычерченные детали на картон.
Скрепляем их — делаем картонный макет. Проверяем соответствие деталей друг другу.
Раскрываем макет обратно. Эту картонную выкройку, положенную на лист оцинковки, обводим маркером.
Вырезаем ножницами по металлу все детали.
На срезах подгибаем плоскогубцами железо на 5 миллиметров и простукиваем подогнутые срезы молотком.
Сворачиваем кожух и сверлим отверстия в его краях.
Скрепляем края клёпками (вместо клёпок можно использовать саморезы или даже сварку, только нужна автоматическая сварка, чтобы не сжечь тонкое железо).
Так же скрепляем по очереди внешний цилиндр и тарелки-конусы.
Из жести вырезаем шесть лапок размерами примерно 60х200 миллиметров.
Подгибаем их вдоль с обеих сторон, пристукиваем молотком для увеличения жёсткости.
Просверливаем в конусе, отступив от края сантиметров по пять, дырки под болты.
Крепим лапки на конусе.
Сгибаем их, чтобы получилась П-образная форма.
Соединяем колпак с цилиндром.
Конечная сборка: соединяем всё с корпусом.
Наш дефлектор готов.

Если мы делаем дефлектор Григоровича, верхний конус нужно увеличить на 4 сантиметра. Далее следуем схеме:

Верхняя тарелка больше, поэтому мы вырезаем 6 лапок в её кромке для крепления к нижней тарелке.
Крепим к нижней тарелке шпильки для соединения с кожухом.
Крепим ими к кожуху зонт.

Дефлектор Григоровича собирается по той же схеме, но верхний конус у него имеет большие размеры

Чтобы укрепить готовый дефлектор, лучше отделить верхнюю часть трубы и соединить её с дефлектором на земле. Крайне важна прочность этого соединения, потому что нагрузка от ветра на высоте будет велика.

Видео: собственноручное изготовление дефлектора ЦАГИ

Дефлектор, изготовленный своими руками, возможно, получится не очень красивым, но вы сразу ощутите его полезность: тяга усилится почти на четверть, крыша будет защищена от искр. Труба с таким дефлектором может быть ниже на полтора-два метра. И он обязательно заставит вас собой гордиться.

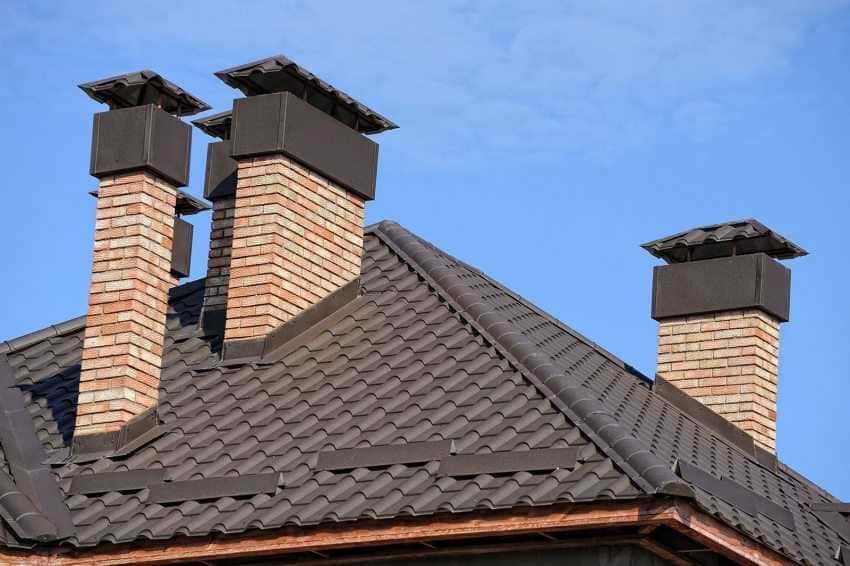

Какой колпак на трубу дымохода купить, учитывая строение трубы

Еще один параметр, на который стоит ориентироваться при выборе колпака – строение дымохода. Идеальным вариантом принято считать трехслойное строение из модульных сэндвич-панелей. В этом случае в защите дымохода от осадков просто нет необходимости. Вся влага, которая попадает внутрь, не оказывает негативного влияния на трубу, а напротив, идет на пользу, очищая трубу и собираясь в конденсатосборнике.

Если речь идет о газовом котле, то здесь нет иных вариантов кроме как сопло. А вот если вы имеете дело с твердотопливной системой, то здесь существует множество вариантов, хотя самым популярным и функционально оправданным принято считать дефлектор-флюгер. Демонстрируют красоту таких дымников на трубу фото, в большом количестве предложенные в интернете.

Множество вопросов возникает, если речь заходит об обустройстве кирпичной трубы. Здесь нет никаких противопоказаний, если вы имеете дело с твердотопливной системой. В этом случае вы можете выбрать любой понравившийся колпак. А вот если используется газовая система, то установка зонта на трубу дымохода в этом случае запрещена.

Но здесь возникает вполне закономерный вопрос: как быть с разрушительной силой влаги, которая в итоге попадает внутрь? Для этого случая предусмотрены специальные конструкции, которые могут полностью перекрывать кирпичное основание трубы.

Дымовая труба из кирпича – надежное и недорогое решение.

Флюгер на дымоход своими руками — чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

кованый металл;
оцинкованный металл;
нержавейка;
металлопрофиль;
4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество

Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Краткие характеристики основных разновидностей

Дефлектор может изготавливаться из оцинковки

Дефлектор Григоровича (универсальный) – для вентиляции и удаления дыма.
Модель Центрального Аэрогидродинамического Института – самый распространенный вариант. Состоит из входной полой цилиндрической части, диффузора, корпуса, фиксирующих кронштейнов и «зонта».
Astato – разновидность тарельчатой открытой установки статодинамического типа комбинированного (естественного и принудительного) исполнения. Простая конструкция и приемлемая эффективность при экономичном потреблении электроэнергии.
Н-образные модели: узнаваемы по сразу двум дефлекторам на одном оголовке, другие.

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

высоту всего изделия принимаем равной примерно 1,7 х D;
диаметр колпака в основании считаем равным 2 х D;
высоту колпака делаем около 5 — 7 см;
больший диаметр диффузора тоже принимаем равным 2 х D;
меньший диаметр считаем равным диаметру дымохода;
высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

ножницы по металлу;
молоток;
плоскогубцы;
заклёпочный пистолет;
рулетка;
карандаш;
картон;
циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).
Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.
Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.
Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.
Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.
Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
Устанавливаем входной патрубок дефлектора на дымоход.
Стягиваем место соединения вырезанной лентой.
Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Устройство и принцип работы

Дефлектор ЦАГИ получил широкое распространение благодаря эффективности и доступной стоимости. Конструкция дефлектора включает в себя следующие элементы:

нижнюю обечайку, с помощью которой изделие прикрепляется к верхней части воздуховода или дымохода;
диффузор, представляющий собой расширенный конус, расположенный между патрубком и колпаком;
полый металлический цилиндр, являющийся наружной частью дефлектора;
верхний конический колпак, предназначенный для защиты воздуховода от засорения посторонними предметами и неблагоприятных атмосферных воздействий;
кронштейны крепления верхнего конуса;
монтажные кронштейны.

Обычно дефлекторы ЦАГИ изготавливаются из оцинкованной или нержавеющей стали.

Принцип действия устройства основан на рассечении дефлектором воздушного потока, вследствие чего над оголовком воздуховода образуется область пониженного давления (разрежения). Благодаря этому, естественная тяга в вентиляционной системе увеличивается на 15-20%.

За счет усиления естественной тяги на 20-25% увеличивается КПД вентиляции и отопительных приборов. Сгорание топлива происходит с большей теплоотдачей, что позволяет уменьшить расход горючего и уменьшить выброс в атмосферу токсичных соединений. Что касается вентиляционных систем, то при использовании дефлектора ЦАГИ увеличивается интенсивность циркуляции воздуха.

Можно ли устанавливать на дымоход

Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно — оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.

Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:

Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.

Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.

Инструкция по сборке дефлектора

Дефлектор Григоровича – самый простой и востребованный вид защитных устройств. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымника подходит жесть или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки потребуется следующий набор рабочих инструментов:

Ножницы для резки металла.
Молоток.
Электродрель и сверла.
Сварочный аппарат.
Рулетка.
Карандаш и фломастер.
Плотный картон.
Саморезы.
Болты и гайки.

В качестве основы для приспособления – лист оцинкованной стали на 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

Просчет размеров будущего устройства. Для упрощения можно воспользоваться готовой формулой.
На картоне наносится разметка каждого элемента конструкции. Готовые шаблоны вырезаются и соединяются между собой для проверки соответствия размеров нужным параметрам.
Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера. Заготовки вырезаются ножницами строго по контурам.
Из центральной детали формируется цилиндрический диффузор. На краях проделываются отверстия под саморезы.
Аналогичным образом создается наружный цилиндр. Из двух заготовок собирается конусообразный колпак.
По краям верхнего конуса проделываются 6 надрезов для фиксирующих стоек. Из стальных полос вырезаются стойки длиной 21 см, шириной 5 см. Далее к верхнему конусу кромкой фиксируется нижний конус при помощи стоек.
Готовый колпак соединяется с диффузором и устанавливается в наружный цилиндр.

Изготовление дефлектора на трубу дымохода своими руками

Классификация дефлекторов для дымоходов
