Дефлектор вентиляционный на трубу

Виды и характеристики

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

1. Дефлектор Цаги;
2. Дефлекторы Григоровича;
3. Н — образные дефлекторы.

Существуют открытые конструкции, которые разделяют по форме:

• бывает плоский;
• полукруглый;
• с открывающейся крышкой или двускатный.

По принципу работы бывает:

• ротационный дефлектор;
• турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические  дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.

Принцип работы ротационного дефлектора следующий:

Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.

Флюгер

Дефлектор —  флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».

Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.

Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

И так в статье мы описали виды и принцип работы вентиляционного дефлектора, надеемся, что эта информация была вам полезной. Удачи!

Особенности ротационных и статических дефлекторов

Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.

Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.

Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.

Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.

Принцип работы вентиляционных дефлекторов

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы. Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы. К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений. При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Здесь срабатывает так называемый эффекта Бернулли. Суть его в том, что потоки воздуха создают пониженное давление в процессе огибания преграды, а это увеличивает тягу в самом вентиляционном канале. Обеспечивает этот процесс внутренний конус в специальной форме. Вот почему настоящий дефлектор – всегда только цилиндрический:

К слову, если вы считаете, что форму и размеры дефлектора конструируют исходя из дизайнерских соображений – тогда очень ошибаетесь. На самом деле для изготовления того или иного вида производятся достаточно сложные аэродинамические расчеты и проводятся эксперименты. Поэтому все популярные виды были выведены путем поиска тех самых идеальных пропорций.

А еще такой элемент по-своему украшает крышу дома.

Разновидности

Существует большое количество разновидностей вентиляционных дефлекторов, и подобрать нужный даже для местности со специфическим климатом не составит особого труда. Все модели отличаются сложностью конструкции и эффективностью работы в тех или иных условиях.

Одной из наиболее распространенных моделей является так называемая насадка ЦАГИ. Название получено по месту изобретения данного устройства (Центральный Аэрогидродинамический институт).

Обладает стандартной конструкцией и позволяет увеличивать тягу в вентиляции за счет разницы давлений. Существуют модели, изготовленные из стали и способные выдерживать высокую температуру воздуха,  вплоть до 800 градусов по Цельсию.

Но данный вид не защищен от образования льда на стенках корпуса (как внутри, так и снаружи), что может снизить его эффективность. К тому же у него повышена уязвимость к ветру.

Еще одна популярная модель — Григоровича. В странах СНГ является наиболее распространенной. Конструкция так же проста, материалы изготовления недорогие — все это делает дефлектор Григоровича практически самым доступным из всех.

Особенность устройства — два зонта, в соединении своей формой напоминающие тарелку. Ставят его на круглые и на прямоугольные (квадратные) трубы, но для прямоугольных необходимо устанавливать дополнительную пластину-переходник.

Следующей моделью по популярности можно назвать тарельчатую Astato. Она была разработана французской одноименной фирмой. Ее популярность обусловлена сочетанием простоты конструкции и эффективности в использовании.

Astato усиливает вентиляционную тягу благодаря ветру и создаваемой разнице в давлении при использовании вентилятора. Конструкция может быть установлена на домах с любым количеством этажей.

Ротационные виды устройств (также имеют название динамических дефлекторов) намного сложнее предшественников. Их конструкция усложнена дополнительными вращающимися элементами — турбинной головкой и лопастями.

Они изготавливаются из легких сплавов, из-за чего начинают вращаться даже при слабом потоке ветра. Вращение барабана в определенную сторону создается область низкого давления из-за разреженного воздуха. Это и создает хорошую тягу в системе.

Ротационные вентиляционные дефлекторы эффективнее своих статических конкурентов практически в два раза. Но это также сказывается и на цене, которая существенно отличается в большую сторону.

К тому же динамические модели хорошо защищены от высоких температур, чем снижают расходы на охлаждение в жаркие периоды, обладают наиболее привлекательным  с эстетической точки зрения видом.

Внутри их конструкции не образуется конденсат, некоторые из них способны работать без подключения электроэнергии.

Менее популярными является Н-образный тип. Его основное отличие — сдвоенный вентиляционный дефлектор всего на одном оголовке.

К не особо популярным также стоит отнести устройства флюгерного типа. Такие изделия подвижны и установлены на киле, который поворачивается в зависимости от направления ветра.

Повернувшись под ветер, он подставляет все отверстия и лопасти прямо под поток воздуха, обеспечивая хорошую тягу в вентиляционной системе.

Как изготовить и установить вентиляционный дефлектор своими руками

Самостоятельное изготовление вращающегося дефлектора вентиляционного, как правило, не рекомендуется ввиду значительной сложности конструкции. А вот с дефлектором Григоровича вполне можно повозиться самостоятельно, так как при простоте устройства он гарантирует бесперебойность работы вентиляционной системы.

Простую модель дефлектора можно собрать и установить своими руками

Вычерчивание схемы и составление расчетов опираются на параметр диаметра вентиляционного ствола. Отталкиваясь от этого показателя, принято брать следующие коэффициенты:

• 1 – для входного патрубка;
• 1,7 – для высоты диффузора;
• 1,3 – для его ширины;
• 1,8 – для ширины защитного колпака.

Для начала стоит изготовить картонные лекала для всех элементов, чтобы потом приложить их к металлическому листу и вырезать. Но уверенные в себе работники могут себе позволить пренебречь этим этапом, перенося на металлический лист все разверстки конструкционных элементов.

Вырезав все необходимые элементы с помощью ножниц по металлу или болгарки, переходят к их сборке, пользуясь для этой цели сваркой, болтами, заклепками или саморезами. Предпочтительнее представляется использование болтов или заклепок, так как работа со сварочным аппаратом по тонкому листовому металлу требует приличных квалификационных навыков.

Последовательность такова:

1. Собирается диффузор.
2. К нему крепятся кронштейны, которые будут удерживать зонт.
3. Монтируется защитный колпак.
4. К входному патрубку прикрепляются кронштейны.
5. Верхняя часть кронштейнов подсоединяется к диффузору.

Установка подчиняется нормам СНиП, при ее выполнении придерживаются следующих правил:

• при монтаже дефлектора круглого сечения на трубу квадратной формы пользуются переходным патрубком;
• ствол вентиляционного канала равняется по высоте дымовой трубе, чтобы задымленный воздух не проникал в помещения здания;
• монтаж не допускается, если устройство попадает в аэродинамическую тень, образуемую соседними постройками;
• размещение должно производиться так, чтобы дефлектор свободно обдувался ветровыми потоками, лучше всего, если он станет высшей точкой кровли;
• при монтаже на плоской кровле минимальная высота – от 500 мм;
• при удаленности вентиляционного канала от кровельной вершины на расстояние до полутора метров дефлектор возвышается над крышным коньком (парапетом) хотя бы на 500 мм;
• при расстоянии между воздухоотводом и парапетом крыши в полтора-три метра дефлектор должен оказаться не ниже уровня конька крыши;
• при расстоянии свыше трех метров виртуальная линия, проведенная между коньком и защитным колпаком, не должна отклоняться более, чем на 10º.

Установив дефлектор на трубу приточно-вытяжной вентиляции, удается добиться целого ряда преимуществ, обеспечивающих более высокий уровень комфорта при пользовании помещениями. Более простые модели вполне могут быть изготовлены собственными руками и превращены в дизайнерские элементы экстерьера частного дома. Главное при этом — не забывать о требованиях СНиП и конструктивных особенностях модели дефлектора, связанных с условиями эксплуатации.

Самый главный вопрос

Прежде чем подбирать или делать дефлектор на трубу, нужно решить – а нужен ли он вообще? Дефлектор может обмерзнуть, затянуться сажей или нагаром (закоксоваться), засорить палыми листьями, несомым ветром мусором или пылью. В любом из таких случаев, если дефлектор на дымовой трубе, обитатели дома рискуют угореть. КПД печи или котла дефлектор увеличивает ненамного, зато требует регулярного осмотра и чистки. Не реже раза в 3 месяца для печей на твердом топливе и не реже раза в полгода для печей и котлов на газе, жидком топливе или пиролизных. Подробнее об опасностях, которые может повлечь за собой установка на трубу неподходящего дефлектора, см. видео:

Видео: чем опасны дефлекторы, зонтики и флюгеры на дымоходе?

Поэтому, если у вас старая дровяная или угольная печка, но тяга неважная и ветер в трубу задувает, вместо сложного дефлектора лучше поставить простой дымник, напр. зонтик или шатер. А в прочих случаях надо хорошенько разобраться, какой именно дефлектор нужен для данной конкретной печи/котла с данным конкретным дымоходом

Важно также не перепутать дымовой дефлектор с вентиляционным – мелкие торговцы и авторы некоторых популярных публикаций разницы между ними не видят или не делают

Разновидности вентиляционных дефлекторов

Назначение всех рассматриваемых устройств едино:

• способствовать повышению естественной тяги, чтобы улучшить воздухообмен в помещениях здания;
• предотвратить попадание в систему атмосферных осадков, пыли, листьев и прочего мусора;
• препятствовать проникновению насекомых и мелких птиц.

Что касается изготовления, то ассортимент устройств чрезвычайно разнообразен, а отличия заметны даже визуально.

В качестве материала для изготовления пользуются:

• медью. Впрочем, крайне редко, из-за ее высокой стоимости;
• алюминием;
• керамикой;
• оцинкованной сталью;
• нержавеющей сталью;
• пластиком. У дефлектора вентиляционного пластикового несколько преимуществ в виде низкой стоимости и декоративных возможностей, создаваемых возможностью выбора формы и расцветки. Но воздействие высоких температур существенно сказывается на сроках эксплуатации.

Для изготовления дефлекторов чаще всего используется нержавеющая сталь, она прочная, относительно недорогая и не подвержена коррозии

По принципу работы устройства могут быть:

• статичными. Это самые простые конструкции, которые вполне могут быть собраны самостоятельно;
• статичными с вентилятором-эжектором. Под неподвижным колпаком предусмотрена установка низконапорного осевого вентилятора, который вращается только в том случае, если снизилось давление ветрового потока или термическое. Включение происходит при срабатывании датчика и приводит к нормализации тяги до естественного уровня;
• ротационными. Ротационный дефлектор оснащен лопастным барабаном. У дефлектора вентиляционного ротационного – статичная основа и подвижная головка, вращение которой предусмотрено в одном направлении, которое не меняется при изменении направления и силы ветрового потока. Вращающаяся головка создает разрежение в вентиляционном канале, препятствующее обратной тяге. Ротационным устройствам свойственна производительность, в два-четыре раза превосходящая возможности статичных. Они препятствуют в летнюю жару появлению конденсата в кровле, так как способствуют понижению температуры в помещениях, снижая расходы на пользование кондиционером;
• с эжектором и поворачивающимся корпусом. Вращающийся дефлектор помещается над вентиляционным каналом. Конструкция вращающегося устройства составлена двумя трубами, расположенными вертикально и горизонтально, для соединения которых использован шарнирный механизм, а сверху установлена перегородка, выполняющая роль флюгера.

По особенностям конструкции модели устройств относят к типу закрытому или открытому.

По форме они бывают:

• квадратными;
• круглыми.

Дефлекторы выпускаются в разных формах, можно подобрать модель под любое сечение трубы

Зонт может быть один или несколько.

Как правило, выбирая модель вентиляционного дефлектора с учетом климатических особенностей, коэффициентов разрежения и местных потерь и принимая во внимание стоимость, останавливаются на одной из самых распространенных конструкций:

• Вольперта.
• Григоровича. Популярнейшая конструкция, доступная для изготовления своими руками и состоящая из трех основных элементов: 1 — диффузора, 2 — защитного зонта, 3 – обратного колпака;
• двойном.
• Н-образном. Принято устанавливать на объектах промышленного назначения, так как конструкция сохраняет работоспособность системы при резких порывах ветра и способна задействовать потоки воздуха, идущие снизу вверх. Ветровым потоком, входящим в вертикальные перемычки, вытягивается рабочая среда, поступившая в горизонтальный канал, что приводит к возрастанию естественной тяги;
• флюгере-дефлекторе. «Капюшону» или «сачку» помогает флюгер, ориентированный вдоль ветрового потока. Проходящий через изогнутые козырьки воздух меняет направление, устремляясь вверх, где образуется область глубокого разрежения.
• ЦАГИ. Конструкция, разработанная в аэрогидродинамическом институте, отличается возможностью выбора типа соединения с воздуховодом (бандажного, ниппельного, реечного, фланцевого), исходя из того, какую форму имеет горловина вентиляционного ствола. К недостаткам относят склонность к образованию перекрывающей проход наледи и сопротивлению тяге при отсутствии ветра;
• шаровидном.

Плюсы и минусы дефлекторов

Исходя из вышеописанного, можно выделить следующие преимущества использования вентиляционного дефлектора:

1. улучшение тяги (или даже ее создание) — значительно увеличивает эффективность работы вентиляционной системы (до 20%).
2. защита каналов от попадания пыли, мусора, птиц и жидкости.

Минусы при работе устройства возникают только из-за специфичности ситуации. Например, когда ветер дует строго вертикально, снизу вверх, он попадает под корпус и мешает потоку воздуха нормально выходить из системы вентилирования.

Это, в свою очередь, может стать причиной сбоя в работе всей системы. Конечно, данный эффект можно нивелировать, добавив к конструкции дополнительный конус, но он присутствует не во всех видах устройств.

В местностях, где не бывает сильных ветров, а те, что есть, весьма слабы, возможно возникновение эффекта обратной тяги.

Не все виды вентиляционных дефлекторов защищены от его влияния, ведь для этого требуется дополнительный элемент конструкции, отводящий воздух и увеличивающий его приток.

Еще одним недостатком дефлектора можно назвать необходимость постоянного осмотра и профилактики в холодное время года. Дело в том, что при минусовой температуре на трубах и корпусе нередко намерзают слои льда.

При излишнем обмерзании дефлектора его работоспособность будет снижена, что повлечет заметное ухудшение тяги во всей вентиляции.

Поэтому в такое время года нужно обязательно регулярно осматривать устройство и при необходимости счищать ледяную корку с его поверхности.

Как рассчитать мощность и количество дефлекторов?

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли

И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования

Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

• Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
• Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

Обзор популярных моделей

Рассмотрим более детально самые распространённые модели дефлекторов.

Дефлектор вентиляционный Цаги

Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.

Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.

Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах

Тарельчатый

Простая модель, которая обеспечивает довольно эффективную работу системы и высокие показатели тяги. Два главных элемента устройства образуют защитный козырёк, который препятствует попаданию в канал дымохода снега и дождя.

Нижняя часть козырька закрывается колпаком, который направлен в сторону дымохода. Такая конструкция позволяет устройству справляться с поставленными перед ним задачами. Воздушный поток может попадать в такой дефлектор с любой стороны и, оказываясь между конусами, которые образуют суженый канал, вызывать разрежение.

Шарообразный «Волпер»

Такая модель имеет практически идентичное устройство с дефлектором ЦАГИ. Однако существует и одно отличие — козырёк, который предохраняет канал дымохода от атмосферных осадков и мусора, находится выше диффузора.

Дефлектор Григоровича

Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.

Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.

Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками

Н-образный

Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».

Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.

Вращающийся

Такое устройство осуществляет вращение только в одну сторону. Круговое движение обеспечивает дополнительную эффективность приспособления. Кроме этого, такая модель обеспечивает защиту трубы от атмосферных осадков и мусора. Часто используется для котлов, работающих на газу.

Дефлектор «флюгер»

Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.

Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра

Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.

Дефлектор своими руками

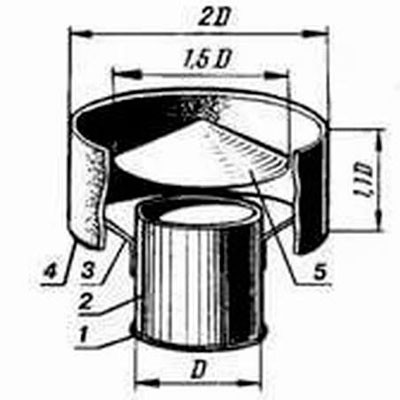

Предварительно, до выполнения любой работы, следует выполнить чертеж и лекала, по которому далее планируется раскраивать детали дефлектора тяги дымохода, продумать в каком порядке выполнять действия, подготовить ряд необходимых инструментов и материал, изготавливаемых деталей.

Изначально необходимо изготовить нижний цилиндр. Внутренний диаметр цилиндра должен соответствовать наружному диаметру трубы. Далее следует разметить и вырезать, используя специальные ножницы по металлу, развертку – прямоугольник, учитывая запас для того, чтобы завальцевать стык. Сгибая развертку, нужно получить форму цилиндра. Соединенные края соединяют при помощи заклепок или болтов. Можно при помощи ножовки нарезать полоски или уголки из металла для того, чтобы скреплять ими изготавливаемые элементы конструкции.

По такому же принципу изготавливаются прочие элементы устройства. Для того, чтобы изготовить колпак, следует вырезать окружность из стального полотна. Далее надо вырезать сегмент небольшого размера, завести один край за другой, с помощью заклепок скрепить и получить конус.

Для соединения деталей используют заклепки или болты с гайками. Скрепление деталей друг с другом возможно при помощи кронштейнов, изготовленных из такой же по толщине, стали или из стали потолще

Прежде чем закреплять конструкцию и собрать ее с помощью болтов или заклепок, важно просверлить предварительно отверстия

Во время изготовления дефлектора дымохода своими руками совершают часто ошибки, связанные с неправильным размером устройства или плохим креплением его. Если дефлектор будет неэффективно функционировать, то приложенные усилия станут бесполезными.
