Асбестоцементные трубы для изготовления фундамента

Особенность основания из асбестовых труб

Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.

Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.

Среди таких грунтов:

  1. Суглинки.
  2. Глинистые.
  3. Влагонасыщенные.

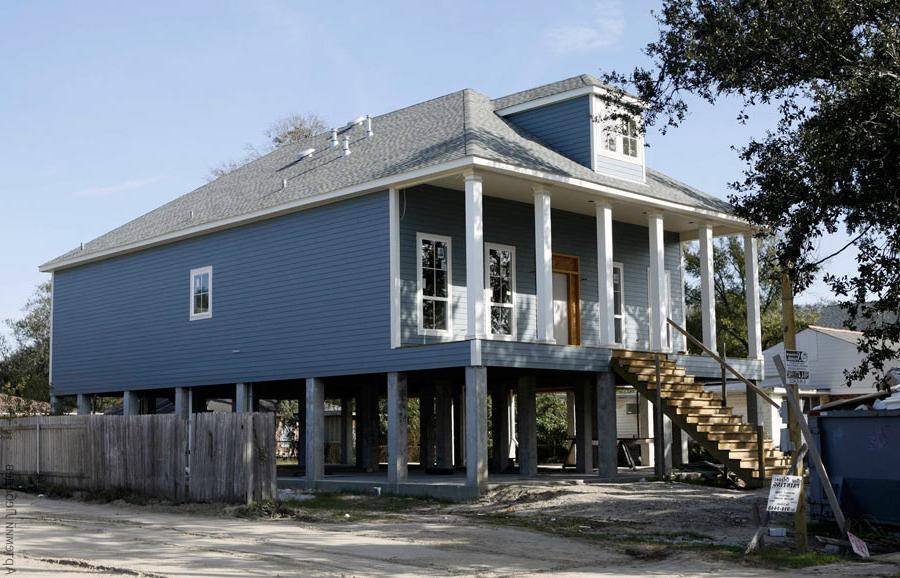

Использование свай позволяет поднять дом на 30-40 см, а это полезная возможность для низинных территорий, пойм рек и участков с сезонным повышением уровня грунтовых вод.

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.

Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.

Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.

Преимущества и недостатки

Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.

Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.

Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.

Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.

Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.

Асбестоцементная труба в свайном исполнении позволяет поднять дом на 30-40 см. А при использовании особых технологий и грамотном расчете столбчатого фундамента — до 100 см.

Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

Ростверк или каркас: что использовать

Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента

Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас. Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью.

Схема устройства фундамента

Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:

  1. Столбы размещаются с небольшим выступом над почвой или вровень.
  2. Опоры оснащаются ростверком.
  3. Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.

Помогла ли вам статья?

ПомоглаНе нравится

Конструкция дымохода для твердотопливного котла

Неважно какой материал вы предпочтете для обустройства системы дымоудаления. Все дымоходы для ТТ котлов имеют схожу. Конструкцию, которая включает в себя следующие части:

Конструкцию, которая включает в себя следующие части:

  • Труба или дымоход – это участи круглой или прямоугольной формы, по которым и происходит движение продуктов горения от котла во внешнюю среду. Материал трубы должен быть прочным и термостойким, чтобы выдерживать высокую температуру отходящих газов.
  • Узел для сбора конденсата – необходимый элемент дымохода. Всем известный закон физики: когда горячий воздух контактирует с холодным предметом, образуются мелкие частички влаги – конденсат. Они оседают на стенках поверхности. Сборник конденсата, как вы поняли, и служит для удаления излишков влаги из системы. Образуется он в верхней части системы дымоудаления и может стекать низ, рискуя попасть внутрь котла. Поэтому сборник и монтируют в нижней части дымохода. Таким образом котел и дымоход не контактируют напрямую, а подключаются друг к другу через специальный тройник.
  • Шибер – это специальная заслонка, которой можно перекрыть доступ воздуха из котла в систему. Она закрывается, когда котел не работает, чтобы тепло не улетучилось в трубу.
  • Отверстие для ревизии – оно расположено сразу поверх сборника для конденсата. Именно через него и происходит удаление влаги из системы.

Это общая конструкция дымохода. Конечно она может изменяться в зависимости от материала. Например, у дымохода из стали предусмотрен компенсатор линейнойдеформации – это узел, сохраняющий прочность конструкции и ее герметичность. Дело в том, что при регулярном нагревании/охлаждении дымоход из стали может «гулять», нарушая плотность стыковки.

Как установить асбоцементные трубы для фундамента

Для установки свайных опор необходимо выполнить подготовительные работы, правильно осуществить разметку, соблюдая последовательность операций:

  1. Произведите расчистку строительной площадки от зеленых насаждений, камней, мусора.
  2. Выполните разметку периметра основания, натянув шнур между вбитыми металлическими прутками или деревянными колышками.
  3. Обозначьте от будущей границы основания зону участка с запасом в 2 метра для снятия плодородной почвы, затрудняющей прорастание под зданием сорняков.
  4. Удалите дерн, снимите грунт толщиной слоя 0,2–0,3 м.
  5. Спланируйте поверхность, засыпьте песчано-щебеночной смесью, тщательно уплотните.
  6. Забейте колышки в местах расположения свай, руководствуясь предварительно разработанным проектом.
  7. Проконтролируйте правильность забивки, путем выполнения замеров и сопоставления разницы диагоналей, которая не должна превышать 1 см.

Закончив подготовительные мероприятия, приступайте к формированию свайной основы.

Этот тип фундамента является одним из самых простых и дешевых

Опалубка и обвязка конструкции

Устанавливается щитовая опалубка и формируется верхнее уширение таким образом, чтобы оно было устроено вокруг трубы, скрывая её верхнюю часть минимум на 15 см высоты. Желательно, чтобы арматура при этом была длиннее трубы и армировала также и верхнее уширение. Если сделать арматуру достаточно длинной, она может выступать из подушки в качестве элемента для крепежа нижнего венца стен или каркаса.

Все сваи после заливки можно связать также общей лентой – ростверком.

Не всегда есть возможность «просверлить» колодцы – нет техники с буром или это не позволяет сделать грунт. Поэтому он может также выбираться вручную в виде глубоких узких колодцев или при помощи мини-экскаваторов – выкапывающих по периметру будущего здания глубокую узкую траншею (на 20 см шире трубы).

Эта вынужденная мера, тем не менее, значительно упрощает устройство нижней опорной подушки сваи. В траншее устанавливают опалубку для пятки – деревянные или полимерные короба без дна и стен, в них по центру монтируют арматуру так, чтобы на стержни после можно было надеть трубу.

Читайте более подробнее — как сделать опалубку для фундамента.

  1. Внутри колодца дополнительную опалубку устраивать не нужно – там просто отливается подушка, с установленной заранее арматурой или нет.
  2. Потом по центру колодца (коробки-опалубки) ставится труба, («надевается» на арматуру) или, если предварительного армирования не было, в подушку устанавливается труба с арматурой смонтированной внутрь неё так, чтобы стержни арматуры вошли в подушку.
  3. Заливается еще несколько порций бетона – снаружи и внутри трубы, связывая её с подушкой в единое целое. Дают бетону несколько часов, чтобы начать затвердевать (но не более 24 часов), потом частично засыпают колодец грунтом, прикрывая сформированную подушку (пока не утрамбовывают!) и продолжают заливать трубу.
  4. По окончании работ и затвердевании бетона колодец засыпают грунтом, грунт утрамбовывают.

В хорошем, прочном грунте в такой опалубке, как асбоцементная труба, просто нет необходимости.С ролью опалубки вполне справляется рубероид, помещенный в шурф, или плотный картон – их задача обеспечить гидроизоляцию и препятствовать уходу цементного молочка из отливки в грунт, чтобы предотвратить ослабление внешних слоёв заливаемой сваи.

Однако на непрочных, песчанистых грунтах, которые к тому же очень быстро «отсасывают» из не успевшего отвердеть бетона влагу, это идеальный вариант. Длина трубы позволяет обеспечить хорошее заглубление свай, а использование подушек-уширений может компенсировать маленький диаметр трубы.

Что собой представляют асбестовые трубы

Асбестовые или асбестоцементные трубы – стройматериал с многолетней историей. Изготавливают их из портландцемента и асбестовых волокон. Из этих же материалов делают знакомый всем кровельный материал – шифер. Асбестовые волокна образуют каркас изделия, придавая ему прочность, которой чистый цемент лишен.

Сочетание этих материалов делает изделия из асбестоцемента прочными, водо–, термо– и огнестойкими, химически инертными и устойчивыми к коррозии.

Асбестоцементные трубы выпускают в двух модификациях:

  • напорные, предназначенные для монтажа систем водоотведения, технического водоснабжения, оборудования колодцев, защиты скважин от осыпания грунта;
  • безнапорные, используемые для монтажа систем дымоудаления.

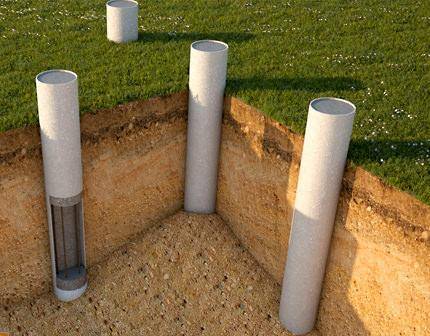

Столбчатый фундамент из асбестовых труб

Основу такого фундамента составляет асбестовая труба диаметром 200 — 250 мм, полость которой заполнена бетоном. Для увеличения прочности и надежности столба внутрь него может вставляться каркас из арматуры. Сама труба вставляется в заранее пробуренную скважину, диаметр которой всегда чуть больше диаметра асбестовой трубы.

Асбестоцементные элементы располагаются по всему периметру здания и под внутренними несущими стенами. Их в обязательном порядке устанавливают по углам сооружения и далее на расстоянии не более 2 м друг от друга.

Несущая способность залитой бетоном асбестовой трубы обеспечивается за счет упора ее нижнего основания в твердый грунт. Асбестовая оболочка выполняет роль своеобразной опалубки и способствует уменьшению воздействия сил горизонтальных сдвигов грунтов на столб.

Такой фундамент отличается следующими достоинствами:

  • простота монтажа без привлечения специальной техники;
  • короткие сроки строительства фундамента;
  • минимальный объем земляных работ;
  • минимальные работы по подготовке строительной площадки;
  • расчет фундамента можно выполнить самостоятельно;
  • невысокая стоимость;
  • возможность сооружения зданий в подтопляемых районах и в районах вечной мерзлоты.

Наряду с несомненными достоинствами, такому фундаменту присущи следующие недостатки:

  • неспособность выдерживать большую несущую нагрузку;
  • невозможность обустройства подвала;
  • относительная недолговечность (около 70 лет);
  • невозможность возведения такого фундамента в условиях слабых, водонасыщенных, просадочных и подвижных грунтов, а также при значительных перепадах высот рельефа местности (более 2 м).

Самыми подходящими грунтами, где возможно обустройство столбчатых асбестоцементных фундаментов, являются:

  • песчаные;
  • скальные и крупнокаменистые;
  • твердые и пластинчатые суглинки и глины.

Порядок выполнения работ

Последовательность заложения столбчатого фундамента

  1. Разметить на выбранном месте план дома, места пересечения несущих стен отметить колышками.
  2. Проверить разметку путем промера габаритных размеров по диагоналям разметки. Они должны быть одинаковыми.
  3. Разметить места размещения промежуточных свай под несущими стенами. Расстояние между ними должно быть не более 1 метра.
  4. Садовым буром выполнить в грунте отверстие для сваи. Глубина погружения должна быть больше величины промерзания грунта на 0,3 – 0,5 метра. Диаметр отверстия выполняется как минимум на 5 см больше диаметра сваи. Работа легко выполняется своими руками
  5. Выполнить подсыпку под основание асбоцементной трубы двумя слоями песка и гравия.
  6. Подсыпку утрамбовать и пролить водой.
  7. Разметить и распилить трубу своими руками с использованием болгарки на необходимую длину, учитывая превышения верхнего конца над уровнем грунта примерно на 30 см.
  8. Погружаемый конец нужно обработать воднополимерной гидроизоляцией на длину погружения в соответствии с инструкцией на упаковке эмульсии. Работу легко выполняет своими руками один человек.
  9. Опустить трубу в отверстие и раскрепить ее деревянными брусками.
  10. Также установить остальные сваи. Еще раз промерить диагонали, при необходимости поправить расположение труб.
  11. При помощи уровня проверить горизонтальность размещения верхних концов асбестоцементных свай, разметить уровень заливки труб бетоном. Выступающие части обрезать после застывания бетона.
  12. Залить сваи бетоном, приготовленным по следующей рецептуре: 2 части цемента М300, две части песка, две части гравия средней фракции, вода. Для проверки консистенции бетона слепить из него шар диаметром порядка 10 см. Он должен слегка проседать под своим весом, но не рассыпаться и не расплываться.
  13. Снаружи сваи установить 3 – 4 прутка арматуры, связав их проволокой. Внутрь трубы таким же способом установить прутки арматурной стали.
  14. После загрузки внутрь или снаружи трубы замеса бетона проколоть в нескольких местах слой массы прутком и притрамбовать, чтобы избежать образования пузырей воздуха в массе заливки.
  15. После этого сделать перерыв на 5 – 7 дней в выполнении любых работ на стройплощадке, чтобы дать бетону время застыть.
  16. Проверить горизонтальность верхних концов свай, при необходимости – укоротить выступающие своими руками.

Ростверк или каркас что использовать

На самом деле особой разницы, какой тип конструкции использовать нет. Все зависит от типа здания, для которого возводится фундамент.

Плюсы и минусы

Столбчатые фундаменты обладают рядом свойств и отрицательных, и положительных. К отрицательным, можно отнести следующие:

  1. Низкая несущая способность. Они не приспособлены для тяжелых конструкций.
  2. Излишняя хрупкость. Такая фундаментная опора изначально предназначалась для работы в условиях промерзших грунтов. Их использование в подвижных грунтах может привести к снижению устойчивости конструкции или ее повреждению.
  3. Перед принятием решения об использовании опоры этого типа необходимо понимать, что создание подвала будет невозможно. Это вызвано малым шагом между столбами. Такое небольшое расстояние (примерно 1 метр) не позволяет соорудить помещение с достаточными размерами.

Вместе с тем нельзя не отметить и положительные стороны этой конструкции:

  1. Высокая скорость возведения такой основы здания.
  2. Домовладелец может выполнить работы по строительству фундамента самостоятельно.
  3. Низкая стоимость выполнения работ. Существует соотношение стоимости столбчатого и ленточного фундаментов достигает 1/10.
  4. При возведении фундаментной опоры нет необходимости в выполнении работ по гидро- и теплоизоляции.
  5. Фундамент из труб асбестоцементных отличается длительным сроком службы — до 100 лет.

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Установка основания из труб

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Ростверк или каркас, что использовать

На завершающем этапе после выравнивания высоты оголовков свай необходимо установить несущий каркас фундамента или залить ростверк.

Последний вариант используется чаще всего для газобетонных стен, арболитовых кладок, любых строительных материалов на основе цемента. В случае если вы строите свой щитовой домик или помещение из профилированного бруса, каркас можно изготовить из дубового бруса с сечением 200 мм или швеллеров, что позволяет относительно легко заменить сваю или отремонтировать при необходимости. В любом из перечисленных вариантов необходимо предусмотреть способы связки арматуры асбестоцементных свай с силовыми элементами каркаса.

Как устроена опора из асбестоцементной трубы

Материалу присущи высокие характеристики прочности, позволяющие принимать сжимающие нагрузки, а также малый коэффициент теплового расширения, небольшой вес и приемлемая стоимость. Совокупность этих факторов обусловила большую популярность асбестоцементных труб. Выпускаются они в двух вариациях:

  • Напорные. Предусматривается их использование для установки систем водоотведения, водоснабжения, оборудования колодцев и пр.
  • Безнапорные. Их применяют для устройства систем противодымной защиты зданий и сооружений.

Трубы из асбестоцемента выдерживают нагрузки на сжатие, достигающие 265 тысяч кПа, а тепловое расширения изделий существенно меньше (где-то в 140 раз), чем у стальных собратьев. Лёгкий вес (6-11 кг.) материала и податливость механической обработке позволяют выполнить задачу монтажа собственноручно без необходимости использования специальной техники. В строительстве часто применяют трубы диаметром 20-25 см. со стенкой 1-1,6 см. стандартизованной длины 3-5 м.

Из рассматриваемых изделий устраивают основания для построек столбчатого или свайного типа, заглубляя опоры в почву. Гидроизоляция не является обязательной, трубы отличаются стойкостью к низким температурным условиям, высокой влажности и прочим агрессивным воздействиям. Заливка опалубок бетоном и армирование обеспечивают прочность и устойчивость к различным воздействиям.

Опорная конструкция данного типа наиболее актуальна при сооружении небольших и лёгких строительных сооружений разного предназначения, не нуждающихся в ленточном фундаменте, а тем более заливке монолитной плиты. Конструкция применима на сложном грунте, в холодных регионах, на территориях, склонных к подтоплениям и при высоком уровне грунтовых вод.

Фундаментный столб сделать несложно:

  • В грунте потребуется пробурить отверстие больше диаметра заглубляемой трубы, причём глубина должна составить примерно на 20-30 см. больше, чем расчётная глубина самого основания (рассчитывается с учётом типа грунта и уровня промерзания).
  • Дно необходимо выстелить песком (желательно вперемешку со щебнем).
  • В яму заглубляется труба, положение которой выравнивается по уровню и фиксируется строго вертикально с применением распорок.
  • В полую трубу закладывается арматура. Если речь о большом диаметре изделия, можно использовать арматурный каркас. При монтаже ростверка, принимающего нагрузки от конструкции на себя и обеспечивающего равномерное её распределение на сваи, арматура должна быть высвобождена за край трубы.
  • Затем в опалубку заливается бетон.
  • Если для ростверка применяется дерево, по окончании заливки трубы посередине в бетон закладывается анкер, например, в виде куска арматуры. Установка ростверка из металлического профиля подразумевает вставку закладной пластины.

Это стандартная технология, но бывает необходимость отклониться от неё. Так, например, в ходе заливки полости бетонным составом, трубу надо приподнять, чтобы цемент распределить по дну с целью формирования опорной пятки. Такой лайфхак обеспечивает усиление несущих свойств опорного элемента.

Сваи фундамента из асбестовых труб

Один из вариантов недорогих, но достаточно прочных фундаментов под частное строительство. Однако, этот тип фундаментов подходит лишь для возведения легких зданий: домов из дерева (брусовых или рубленных), каркасных или щитовых конструкций. Возведение тяжелых зданий из кирпича на данном типе фундамента не рекомендуется.

Асбестоцементные трубы и фундамент и конструкция фундамента.

Фундамент из труб своими руками. Экономия и простота.

Многие строители видят недостаток этого фундамента из асбестоцементных труб то, что при его возведении нет возможности устроить подвальное помещение или подпол. На самом деле это позволяет сэкономить значительную часть бюджета и не закапывать сотни тысяч рублей, а то и миллионы, которые вы потратите на бетон, чтобы хранить зимой картошку. В наше время, данный тип конструкций пользуется популярностью, особенно в местностях с угрозой затопления.

Кроме того, многих подкупает не только экономическая выгода данного фундамента, но и предельная простота его сооружения, что немаловажно, если вы строите дом своими руками. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций.

Основные расчеты фундамента из асбестоцементных труб

В основе расчетов будет лежать:

  • количество асбестоцементных труб (по 1 на каждые 2,5-3 м.)
  • требуемая длина собственно труб (зависит от глубины промерзания грунта и планируемого возвышения над землей),
  • диаметр трубы (в соответствии с весом и размерами постройки),
  • необходимый объем бетона для заливки (для заливки десятиметровой опор диаметром 10 см. потребуется 0,1 куб.м. бетона, для опор диаметром 30 см. – 1 куб.м. бетонной смеси),
  • количество арматурных прутьев (3-4 на каждую опору).

Этапы возведения свай из труб

  1. Площадка строительства расчищается по ширине будущего строения с отступом от внешних краев в 2-3 м. Верхний плодородный слой земли заменятеся песчанной смесью.

2. На подготовленном участке выполняется разметка будущего фундамента. Для этого в землю втыкаются колышки и протягивается веревка или леска, которая выравнивается с помощью уровня. Задача данной разметки – контроль за возводимыми опорами, которые должны стоять ровно и на одном уровне.

3. Далее начинается процесс установки асбестоцементных труб. На размеченном участке производится бурение скважин, которые по диаметру должны быть несколько больше диаметра самих труб. Для работы можно использовать бур ТИСЭ или обычный строительный.

4. На дно скважины насыпается песок, иногда требуется создание более широкой, чем диаметр трубы, бетонной подушки. Песок на дне утрамбовывается. Если заливалась бетонная подушка – есть смысл дожидаться ее затвердевания.

5. На дно скважины помещается гидроизоляционный материал, который будет бетонную смесь от потери влаги.

Заливка бетона в асбестовую трубу через сито

Когда все эти подготовительные мероприятия закончены в отверстие отпускают асбестоцементную трубу. Опору фиксируют в строго вертикальном положении и фиксируют распорками.

Как фиксировать асбестовую трубу для фундамента

Внутрь трубы помещается металлический каркас и порциями заливается бетон, смесь обрабатывается вибробуром для удаления воздушных мешков.

Далее пустое пространство скважины заполняется песком и утрамбовывается.

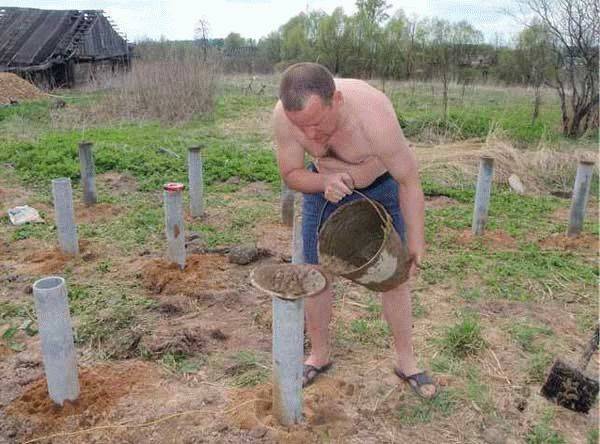

Заливка бетона через сито в асбестоцементную трубу

Время готовности свайного фундамента из труб

Набирает прочность фундамент из асбестоцементных труб до 28-30 дней, однако к работам по установке ростверка можно приступать через 14 дней с момента заливки последней опоры.

После установки всех опор и набора цементом прочности верхний слой фундамента из асбестоцементных труб сверяется при помощи лазерного уровня и, при необходимости, лишние части срезаются.

При постройке ростверка могут использоваться такие строительные материалы, кок дерево, металл или бетонная смесь. Самым же прочным будет монолитный армированный ростверк из бетона.

Вывод по сваям из труб

Этот тип фундамента из труб, которые изготовлены из асбестоцемента заслуживает особого внимания, ведь это наиболее дешевый тип фундамента, который вы в состоянии сделать своими руками. Не забываем, что фундамент такого типа подходит для легких каркасных или деревянных домов, а также небольших сооружений и бань.

Технология строительства

Технология строительства столбчатого фундамента состоит из выполнения следующих этапов:

  1. Подготовка строительной площадки. Она состоит в проведении разметки площадки для определения мест расположения свай. Для исключения прорастания различных растений, под будущим строением на всей размеченной площади аккуратно снимается плодородный слой. Подготовленное место тщательно выравнивается, засыпается гравием и песком.
  2. Бурение скважин под асбестовые трубы. Скважины бурятся на рассчитанную глубину залегания фундамента. Диаметр скважины должен на 10 см превышать диаметр используемой асбестовой трубы. Скважины бурятся с помощью ручного ямобура соответствующего диаметра, хотя может применяться и механический способ бурения скважин. Если дно скважины не является твердым грунтом, то оно засыпается чистым мелкозернистым песком на высоту 30 см, поливается водой и тщательно утрамбовывается.
  3. Установка труб. Существует два способа установки труб: с образованием бетонной пятки у ее основания и без нее. В первом случае труба на 50 см заливается бетоном и приподымается на 15 см. Бетон растекается по всему дну скважины, образуя бетонную пятку, которая будет предохранять сваю от выпучивания в зимний период. Трубы должны быть установлены строго вертикально, что проверяется с помощью уровня.
  4. Установка каркаса. Внутрь трубы на расстоянии 5−8 см друг от друга вбиваются штыри арматуры. Нижний конец штыря вбивается на 25 см глубже дна скважины, а верхний конец арматуры должен выступать на 30 см выше уровня трубы. Выступающая над трубой часть в дальнейшем будем использоваться для обустройства ростверков. Для придания жесткости каркасу штыри арматуры обвязываются между собой.
  5. Заливка трубы. Труба заливается бетоном, изготовленным на основе портландцемента марки не менее 400, песка, мелкого щебня и воды. При заливке необходимо следить, чтобы внутри трубы не образовывались пустоты и труба не меняла своего вертикального положения. Пространство между внешними стенками трубы и стенками скважины может заливаться бетоном или засыпаться щебнем с песком ипоследующей их тщательной утрамбовкой. По окончании заливки в течение 10 дней запрещено проводить любые строительные работы на площадке. Сваи сверху покрываются плотным материалом, не пропускающим свет и воду. В жаркую погоду для поддержания необходимого уровня влажности и предотвращения преждевременного высыхания верхнего слоя заливки требуется проводить увлажнение покрывающего материала.
  6. Обработка верхней части асбестовой трубы. Для защиты от влияния внешней среды вокруг штырей проводится обработка термостойкой гидроизоляционной мастикой. После набора бетоном необходимой крепости приступают к обустройству ростверков.

Тихонов Андрей Валерьевич

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
