Устройство деревянных перекрытий в газобетонном доме

Особенности перекрытий в домах из газобетона

Наиболее важным при выборе перекрытия является уровень нагрузки, который выдержит конструкция. Нормой для жилых помещений считается нагрузка в пределах от 500 кг/м² до 800 кг/м².

Срок службы конструкции должен быть максимально приближен к сроку годности материала стен, газобетону. Материал с коротким сроком службы должен перекрывать этот недостаток легкостью демонтажа.

Каким требованиям должны соответствовать

Основным требованием к перекрытию между жилыми этажами является выдерживание больших нагрузок. Чердачное помещение может иметь не особо высокую устойчивость к нагрузкам, если в нем планируется хранить легкие предметы и вещи. Для перегородок, отделяющих жилые помещения от чердачных и подвальных этажей, важна изоляция. Изолируют помещения от проникновения холодного воздуха, влаги и шумов. Также важны такие параметры как удобство и скорость монтажа, ценовая категория.

Свойства газобетона

Уникальный материал, широко использующийся в малоэтажном строительстве. Применяется при возведении несущих стен и перегородок. Обладает отличными тепло- и звукоизоляционными свойствами, пожаробезопасен, паропроницаем. Лёгкий вес и большие размеры значительно увеличивают темп возведения стен с точки зрения физических и временных затрат. В сравнении с кирпичом превосходит его в несколько раз по скорости кладки и функциональным качествам. Сводные характеристики газобетона приведены в таблице:

Характеристики	Величина
Удельный вес, кг/м³	300-1 200
Водопоглощение, %	20-35
Прочность, кг/см²	1,5-3,5
Теплопроводность, т/м*К	0,1-0,4
Морозостойкость, F	35-50
Паропроницаемость, мг/мчПа	0,2
Усадка, мм/м	0,3
Прочность на сжатие, МПа	0,5-25

Легко обрабатывается: пилится, режется, строгается обычным ручным инструментом. В сравнении с бетоном, отличается меньшим показателем естественной радиоактивности так как в его составе нет гранитного щебня и слюды.

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Примерная схема деревянного перекрытия. Обозначения: 1 —пол ; 2 — гидроизоляция; 3 — утеплитель; 4 — контррейка; 5 — балка; 6 — черновой потолок; 7 — пароизоляция;8 — внутренняя чистовая отделка.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

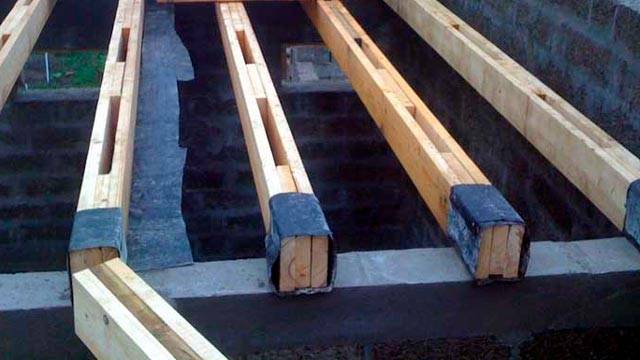

Установленные деревянные балки

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами. Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

• Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
• Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

• Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
• Балки крепятся анкерными пластинами к армопоясу.
• Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.

Преимущества деревянных перекрытий

Деревянные перекрытия не оказывают высокой нагрузки на газобетон

Решение перекрывать деревянным брусом этажи обосновано многочисленными достоинствами готовой конструкции.

• Малый удельный вес материала, а соответственно — относительно небольшое давление на стены и фундамент.
• Податливость древесины, возможность придавать ей любую форму.
• Проведение строительства без привлечения дорогостоящей строительной техники, достаточно ручных приспособлений.
• Простота монтажа, нет ограничений по времени года, температуре и влажности воздуха, только сила ветра.
• Достаточная прочность, чтобы выдерживать большой вес без поломок и деформации.
• Низкая теплопроводность, отличные звукоизоляционные качества. Нет необходимости в проведении дополнительного утепления.
• Хорошая основа для обустройства чистового потолка на нижнем ярусе.
• Широкий выбор пиломатериала, различающегося по виду, сорту, сечению и размерам.
• Доступная стоимость, которая намного ниже, чем у аналогов из железобетона.
• Отсутствие мокрых процессов, возможность продолжать строительство сразу после укладки настила.

Современные технологии и применение различных инженерных конструкций позволяют свести до минимума такие факторы, как гибкость, подверженность возгоранию и гниению.

Расчет размера деревянного перекрытия

Важно правильно выполнить расчет межэтажных элементов, от этого напрямую зависит долговечность дома из газобетона. Перед началом строительства необходимо определиться с длиной и сечением балок

Общую нагрузку на газобетонный блок и брус рассчитать сложно. Ее суммарное значение принимается равным 400 кг/м², сюда включается масса конструкции, мебели, жителей.

Деревянные балки перекрытия и их длина

В таблице ниже для определения сечения указаны длина пролета и шаг кладки бревен.

Пролет, м	Шаг укладки, м
0,6	1
	Сечение бруса, см
7	15*30	20*27,5
6	15*22,5	17,5*25
5	12,5*20	15*22,5
4	10*20	12,5*20
3	7,5*20	12,5*20

Пусть длина пролета в доме из газобетона составляет 4 м, а балки устанавливаются через каждые 60 см. Из данных таблицы видно, что для строительства подойдет брус сечением 100*200 мм.

Важно учесть, что доски заходят в стену минимум на 15 см, поэтому длина несущей конструкции равна 4,3 м (4 = 0,15 = 0,15). Толщину балок определяют в зависимости от ожидаемой нагрузки, плюс запас 15–20%

При расчете шага между ними учитывают:

Толщину балок определяют в зависимости от ожидаемой нагрузки, плюс запас 15–20%. При расчете шага между ними учитывают:

Определение величины шага для укладки лаг

• ширину пролета;
• сорт древесины;
• нагрузку на конструкцию.

Чем больше пролет, тем чаще нужно производить укладку ребер. Это исключит их прогиб под собственным и дополнительным весом.

Сечение пиломатериала должно обеспечивать прогиб не более 1/300 размера этажного пролета. Для хорошего сопротивления нагрузкам используют стройматериал длиной до 6 м.

После расчета размеров элементов конструкции приступают к приобретению необходимых материалов.

Индекс шума и звукопроницаемость

Как известно из школьного курса физики, тёплый воздух устремляется вверх, проникая через пустоты в потолке. Помимо тепла через эти зазоры проходят звуковые колебания. Чтобы сохранить тепло в помещении и не слышать шум из соседней комнаты, выполняется звукоизоляция деревянных перекрытий.

Волновые вибрации условно разделяют на:

1. Акустические шумы. Волны, передающиеся воздушным путём. К ним относят человеческий голос, лай собаки, звуки телевизора, музыку из динамиков стереосистемы. Пороговые значения акустических звуков измеряют по индексу воздушного шума Rw. Для междуэтажных перекрытий оно не должно превышать 45 дБ.
2. Ударные шумы. Звуки механических процессов, которые слышно, когда соседи сверху ходят по квартире в обуви на каблуках, двигают мебель, роняют на пол твёрдые предметы. Уровень проникновения посторонних звуков ударного характера измеряют по индексу Lmw. Максимальное допустимое значение составляет 66 дБ.
3. Структурные шумы. Сюда входят звуки, издаваемые каркасом здания и несущими конструкциями: скрежет древесины, скрип болтов, шурупов и т. д.

Дерево обладает высокой звукопроводимостью, поэтому нужно изолировать:

• балки;
• поперечные лаги;
• напольные и потолочные покрытия.

Звукоизоляция перекрытий может быть выполнена качественно при условии использования подходящих современных материалов.

Перекрытие на балках

Деревянный брус хорошо проводит звук. Вдобавок балки кладут на стены, которые ловят звуковые волны и распространяют их дальше по всему зданию.

Шумоизоляцию межэтажного перекрытия по деревянным балкам выполняют, обматывая брус рубероидом в том месте, где он касается стены.

Чтобы шумоизоляция стены из кирпича была наиболее эффективной, строители рекомендуют сделать «бутерброд»:

1. Положить на кирпич слой рубероида.
2. Сверху сделать тонкую прокладку из дерева.
3. На дерево поставить балку, обмотанную рубероидом.
4. Сделать небольшой зазор между брусом и кирпичной стеной.

По этому же алгоритму изолируют каменные, бетонные и другие стены. Если стена выполнена из древесины, то достаточно обернуть брус рубероидом в один слой.

Повысить индексы шумопроводимости можно, сравняв высоту балки с толщиной покрытия за вычетом пола и потолка.

Перекрытие на лагах

Часто звукоизоляция межэтажных перекрытий выполняется через укладку лаг на балки. Лаги — это длинные поперечные доски, на которые настилают пол. С их помощью можно подавить шумы, идущие по стенам. Для этого нужно подобрать брус такого размера, чтобы между ним и стеной оставался зазор в 2-2,5 см. В итоге между стеной и полом образуется свободное пространство, которое помешает проводимости шумов через дерево.

Рекомендуем: Подробная инструкция по шумоизоляции пола под ламинат

Потом это пространство заполняют мягкими шумоизоляционными материалами. Особенности их устройства помогают гасить передающиеся по стенам звуковые волны. Подойдёт любой рулонный уплотнитель. Плинтуса при такой конструкции межэтажных перекрытий закрепляют не на полу, а на стенах.

Чтобы лучше “удерживать” шум в стене, применяют утеплитель из войлока, который кладут на верхнюю часть бруса. Это нужно делать безотносительно к тому, используются ли для настила пола поперечные лаги или нет.

Для лучшего шумоподавления балки тоже следует отсечь от стен. Изоляция перекрытия в верхней и нижней части помещения работает вдвое эффективнее.

Руководство по монтажу своими руками

Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.

1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.

2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.

3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.

4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.

5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.

6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.

7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.

8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.

9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.

Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.

Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:

• Соединять балки с помощью шурупов, а не гвоздей.
• Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
• Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
• Обрабатывать металлические крепежи антикоррозийными составами.

Современные частные дома зачастую имеют больше одного этажа. Причина этого простая — меньшая площадь фундамента, а значит и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие больше, чем одного этажа у дома требует обустройства межэтажных перекрытий. И это дополнительно к чердачным, если вы не собираетесь вместо чердака устраивать мансарду.

Дома, возведённые из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько методов установки перекрытий. Да и благодаря новым материалам возникли новые их виды.

Варианты перекрытия дома из газобетона

Обустройство межэтажного перекрытия в доме из газоблока может быть выполнено одним из нескольких методов. К ним относятся: плитные, сборно-монолитные и монолитные. Каждая методика обладает определёнными достоинствами и недостатками, которые должны обязательно учитываться при монтаже и проведении подготовительных работ.

Плитное

Железобетонные конструкции, обладающие высокими технико-эксплуатационными характеристиками. Большей популярностью пользуются пустотные плиты, отличающиеся меньшим весом. Имеют разные размеры, в зависимости от типа и техники изготовления.

Типоразмеры ЖБ-перекрытий (ГОСТ 9561-91)

Тип изделия	Длина, мм.	Ширина, мм
1ПК 2ПК 3ПК	От 2 400 до 6 600 включительно, с интервалом 300, 7 200, 7 500	1 000, 1 200, 1 500, 1 800, 2 400, 3 000, 3 600
1ПК	9 000	1 000, 1 200, 1 500
1ПКТ 2ПКТ 3ПКТ	От 3 600 до 6 600 включительно, с интервалом 300, 7 200, 7 500	От 2 400 до 3 600 включительно, с интервалом 300
1ПКК 2ПКК 3ПКК	От 2 400 до 3 600 включительно, с интервалом 300	От 4 800 до 6 600 включительно, с интервалом 300, 7 200
4ПК	От 2 400 до 6 600 включительно, с интервалом³00, 7 200, 9 000	1 000, 1 200, 1 500
5ПК	6 000, 9 000, 12 000	1 000, 1 200, 1 500
6ПК	12 000	1 000, 1200, 1 500
7ПК	От 3 600 до 6 300 включительно, с интервалом 3 000	1 000, 1 200, 1 500, 1 800
ПГ	6 000, 9 000, 12 000	1 000, 1 200, 1 500

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Примечание. Толщина многопустотных плит всех типоразмеров 220 мм.

Плюсы плитного перекрытия:

• Невысокая стоимость материала.
• Отличные показатели несущей способности (от 400 до 800 кг/м²).
• Быстрый монтаж.
• Хорошие звукоизоляционные качества.
• Выбор типоразмеров.

Минусы:

• Необходимость обустройства армпояса по всему периметру стен.
• Аренда крана.

Сборно-монолитное

Сборно-монолитное перекрытие (СПМ) – облегчённая, надёжная конструкция, состоящая из нескольких элементов:

• Лёгкая бетонная балка с арматурным каркасом внутри. Монтируется в пролёте, выполняет роль направляющей.
• Газобетонные плиты с позогребневой (или без неё, в зависимости от производителя) системой соединения. Изготовлены в виде монолита, но намного легче аналогов из железобетона. В конструкции выполняют роль несъёмной опалубки.
• Армпояс – однослойный арматурный каркас. Вяжется на месте.
• Бетон – заливается сверху, используется как стяжка.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Выбор типоразмеров газобетонных плит позволяет выполнять устройство перекрытий в домах, где нет возможности подъезда спецтехники.

Типоразмеры газобетонных плит перекрытия (ГОСТ 19570-74)

Тип изделия	Длина, мм	Ширина, мм	Высота, мм
ПП 60.2,5-4,5 ПП 60. 2,5-6	5 980	625	250, 300
ПП 57.3-6 ПП 57.2,5-4,5	5 680	625	250
ПП 54.2,5-4,5 ПП 54.2,5-6 ПП 54.3-6	5 380	625	250
ПП 51.2,5-3 ПП 51.2,5-6 ПП 51.3-6	5 080	625	250, 300
ПП 48.2,5-6 ПП 48.3-6 ПП 48.2,5-4,5	4 780	625	250, 300
ПП 42. 2,5-4,5 ПП 42.3-6 ПП 42.2,5-6	4 180	625	250, 300
ПП 36.1,5-3 ПП 36. 2,5-3 ПП 36.2,5-4,5 ПП 36.2,5-6 ПП 36.3-6	3 580	625	150, 250, 300
ПП 30.1,5-3 ПП 30.2,5-3 ПП 30.2,5-4 ПП 30.2,5-6 ПП 30.3-6	2 980	625	150, 250, 300
ПП 24.1,5-3 ПП 24.2,5-3 ПП 24.2,5-4,5 ПП24.2,5-6 ПП 24.3-6	2 380	625	150, 250, 300

Плюсы сборно-монолитного перекрытия:

• Высокая скорость укладки.
• Небольшой вес (облегчает транспортировку, разгрузку, монтаж; снижение нагрузки на фундамент и стены).
• Показатель несущей способности от 300 до 600 кг/м².
• Хорошие звуко-, и теплоизоляционные качества.
• Происходит утепление потолка.
• Возможность выполнить работы без услуг крана и иной спецтехники

Недостатки:

• Ограничение в выборе типоразмеров.
• Высокая цена.
• Аренда спецтехники в случае использования плит большого размера.
• Сложности в укладке криволинейных поверхностей.

Монолитное

Монолитное устройство перекрытия первого или второго этажа в газобетонном доме самая сложная и трудоёмкая конструкция из перечисленных. Однако, она имеет ряд, несвойственных им преимуществ:

• Высокая несущая способность.
• Возможность перекрыть пролёт любой формы и конфигурации.
• Отсутствие необходимости аренды спецтехники и оплаты труда наёмных работников.

Минусы:

• Длительный срок застывания бетона.
• Длительный монтаж.
• Необходимость проведения расчёта нагрузок.
• Аренда бетононасоса, вибратора и миксера.
• Контроль за поверхностью на всём этапе твердения (уход и создание тепло-влажностных условий).
• Самый дорогостоящий вариант из перечисленных.

Использование плит

Перекрытие дома из железобетонных плит или пенобетона имеет принципиальное различие, связанное с массой. Их применение значительно сокращает сроки строительства. Потребность в плитах определяется в зависимости от размеров объекта. Величина пролета между опорными стенами должна быть меньше длины изделия на 30 см. Это позволит установить их опорную поверхность по 15 см на каждую капитальную стену. Расположение железобетонных плит, в зависимости от проекта здания, может быть продольным или поперечным.

При применении перекрытия бетонного обязательно использование армированного кольцевого пояса

Масса готовых железобетонных изделий составляет 0,9-5 тонн, что позволяет использовать автомобильные краны грузоподъемностью до 5 тонн. В зависимости от области использования железобетонных изделий, они отличаются воспринимаемой нагрузкой, которая составляет для жилых помещений 600-800кг/м2, а для производственных объектов и общественных сооружений 2000 кг/м2.

Длина пустотелых плит стандартизирована и составляет:

• 6 метров – для изделий с гладкой поверхностью
• 9 метров – для изделий с ребристым основанием.

Основанием для установки железобетонных плит являются капитальные стены здания. До монтажа верхний ряд пеноблоков оборудуется силовым поясом, затем с помощью крана поднимаются плиты.

Основные преимущества железобетонных изделий:

• Ограниченные сроки монтажа.
• Увеличенная несущая способность.
• Повышенная надежность основания.
• Длительный срок эксплуатации.
• Высокие шумоизоляционные, теплозащитные характеристики.
• Приемлемые цены.
• Огнеупорность.
• Плиты изготовлены в промышленных условиях, гарантирующих качество изделий.

Сборные типы перекрытий осуществляются с использованием плит, которые крепятся на несущие стены

Отрицательные стороны:

• невозможность установки без применения специального грузоподъемного оборудования;
• ограниченный выбор размеров плит;
• необходимость специальных подъездных путей для транспортировки плит к объекту;
• затруднённая установка при криволинейности капитальных стен;
• необходимы специалисты по монтажу, обладающие высокой квалификацией.

Плиты устанавливают на цементно-песчаный раствор. Полости заполняют минеральной ватой, повышающей теплоизоляцию здания из пеноблоков.

Плиты перекрытия из газонаполненного и вспененного бетона рекомендуются для зданий, построенных из пеноблоков.

Выводы и рекомендации по устройству деревянного перекрытия

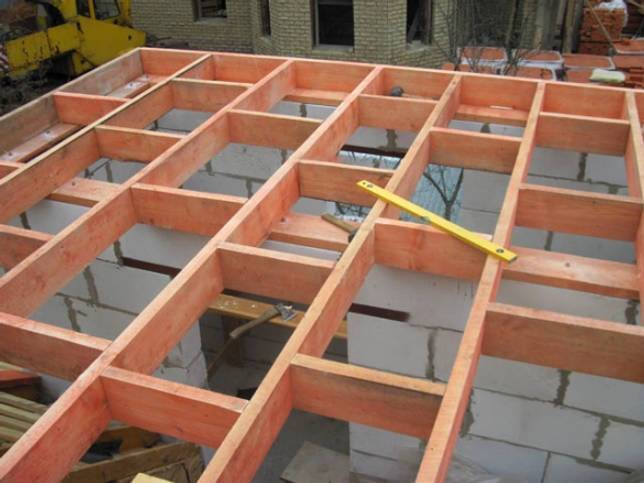

Деревянное балочное перекрытие в доме с газобетонными стенами практически не отличается по своему устройству от аналогов на кирпиче или керамзите. Расчёт нагрузок, подбор материалов осуществляется аналогично, как и устройство опорного узла. Следует учесть меньшую толщину стены, что сокращает возможности для облицовки узла снаружи, но позволяет качественно утеплить его вспененными синтетическими материалами. Меньшая прочность газобетона предполагает устройство подушки опирания для передачи и распределения узловой нагрузки. В качестве неё можно использовать армированный пояс.
