Где купить
Покупать продукцию лучше у зарекомендовавших себя производителей.
Лидером в России по объему выпускаемой трубной продукции является ТМК (Трубная Металлургическая Компания). В компании насчитывается 28 предприятий с ежегодным объемом около 4 млн. тонн изделий.
ОМК (Объединенная Металлургическая компания), занимающая второе место в рейтинге производителей, специализируется на выпуске труб большого диаметра.
Около 17 % трубной продукции в России приходится на долю ЧТПЗ – объединение металлургических предприятий во главе с Челябинским трубопрокатным заводом. Выпускает и реализует практически все виды бесшовных труб, в т. ч. нержавеющих.
Широкий ассортимент бесшовных труб производится на предприятиях , «Уральский Трубный Завод», на Волжском и Синарском трубных заводах.
Все указанные предприятия продают свою продукцию как напрямую, так и через своих дилеров.
Краткий обзор самых востребованных марок
Наибольшим спросом пользуется продукция, изготовленная из стали марки 20. Она относится к группе высокотехнологичных сплавов, хорошо поддается обработке и штамповке. Сварка не требует первоначального разогрева, швы получаются прочными.
При производстве трубного металлопроката широко применяется марка 09Г2С. Обладает высокой механической прочностью, легкой свариваемостью, устойчивостью к низким температурам.
Около 70 процентов нержавеющей продукции приходится на бесшовные трубы, изготовленные из сплава марки 10Х17Н13М2Т. Входящие в его состав никель, титан, хром, молибден обеспечивают прокату антикоррозионные свойства, пластичность и прочность. Изделия из этой марки востребованы в медицинских учреждениях, на предприятиях химической и пищевой промышленности.
Технические характеристики ГОСТ 18599 2001
Вес
Расчётный вес 1 метра трубы ПЭ32 в кг
| Наружный диаметр (номинальный), мм | ||||
| SDR 6,0 | SDR 9,0 | SDR 13,60 | SDR 21,0 | |
| Толщина стенки Sст., мм | ||||
| 2,50 | 4,0 | 6,30 | 10,0 | |
| 160 | 8,13 | 5,61 | 3,77 | |
| 140 | 6,24 | 4,29 | 2,89 | |
| 125 | 6,90 | 4,96 | 3,42 | 2,29 |
| 110 | 5,34 | 3,84 | 2,66 | 1,78 |
| 90 | 3,58 | 2,59 | 1,80 | 1,19 |
| 75 | 2,48 | 1,79 | 1,25 | 0,831 |
| 63 | 1,75 | 1,27 | 0,885 | 0,582 |
| 50 | 1,10 | 0,798 | 0,552 | 0,376 |
| 40 | 0,713 | 0,511 | 0,358 | 0,249 |
| 32 | 0,459 | 0,329 | 0,233 | 0,197 |
| 25 | 0,280 | 0,201 | 0,151 | |
| 20 | 0,182 | 0,134 | ||
| 16 | 0,116 | 0,92 | ||
| 12 | 0,065 | |||
| 10 | 0,052 |
Расчётный вес 1 метра трубы ПЭ80, ПЭ63, ПЭ100 в кг
| Наружный диаметр (номинальный), мм | |||||||
| SDR6 | SDR7,4 | SDR13,6 | SDR17,6 | SDR21 | SDR 33,0 | SDR41 | |
| Толщина стенки Sст., мм | |||||||
| 2,50 | 3,20 | 6,30 | 8,30 | 10,0 | 16,0 | 20,0 | |
| 1600 | 239 | 193 | |||||
| 1400 | 280 | 183 | 148 | ||||
| 1200 | 242 | 206 | 134 | 108 | |||
| 1000 | 214 | 168 | 143 | 93,5 | 75,4 | ||
| 900 | 173 | 136 | 116 | 75,9 | 60,9 | ||
| 800 | 137 | 108 | 91,4 | 59,9 | 48,3 | ||
| 710 | 108 | 84,7 | 72,1 | 47,3 | 38,1 | ||
| 630 | 84,8 | 66,6 | 56,6 | 37,1 | 29,9 | ||
| 560 | 67,1 | 52,6 | 44,8 | 29,4 | 23,6 | ||
| 500 | 92,1 | 53,5 | 42,0 | 35,8 | 23,5 | 19 | |
| 450 | 46,6 | 43,3 | 34,0 | 29,0 | 19,0 | 15,2 | |
| 400 | 69,0 | 59,0 | 34,2 | 26,9 | 22,9 | 15,1 | 12,1 |
| 355 | 54,4 | 46,4 | 27,0 | 21,2 | 18,0 | 11,8 | 9,53 |
| 315 | 42,8 | 36,6 | 21,3 | 16,7 | 14,2 | 9,35 | 7,49 |
| 280 | 33,9 | 28,9 | 16,8 | 13,2 | 11,3 | 7,38 | 5,96 |
| 250 | 27,0 | 23,1 | 13,4 | 10,6 | 8,91 | 5,9 | 4,81 |
| 225 | 21,9 | 18,7 | 10,9 | 8,55 | 7,29 | 4,76 | 3,84 |
| 200 | 17,3 | 14,8 | 8,56 | 6,78 | 5,77 | 3,82 | 3,3 |
| 180 | 14,0 | 12,0 | 6,98 | 5,71 | 5,47 | 3,78 | 2,47 |
| 160 | 11,1 | 9,46 | 5,5 | 4,35 | 3,71 | 2,41 | 1,98 |
| 140 | 8,49 | 7,27 | 4,22 | 3,35 | 2,83 | 1,87 | 1,53 |
| 125 | 6,77 | 5,78 | 3,37 | 2,66 | 2,26 | 1,5 | 1,25 |
| 110 | 5,25 | 4,49 | 2,61 | 2,07 | 1,77 | 1,16 | 0,93 |
| 90 | 3,52 | 3,00 | 1,76 | 1,40 | 1,18 | 0,782 | 0,63 |
| 75 | 2,45 | 2,09 | 1,23 | 0,97 | 0,821 | 0,543 | 0,469 |
| 63 | 1,73 | 1,47 | 0,869 | 0,682 | 0,573 | 0,392 | |
| 50 | 1,47 | 0,935 | 0,545 | 0,436 | 0.369 | ||
| 40 | 0,701 | 0,60 | 0,353 | 0,281 | 0,244 | ||
| 32 | 0,453 | 0,385 | 0,229 | ||||
| 25 | 0,277 | 0,24 | 0,148 | ||||
| 20 | 0,180 | 0,162 | |||||
| 16 | 0,115 | 0,102 | |||||
| 12 | 0,064 | ||||||
| 10 | 0,051 |
Таблица размеров
| SDR 26 | SDR 21 | SDR 17 | SDR 13,6 | SDR 11 | ||||||
| ПЭ 80 | PN 5 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | |||||
| ПЭ 100 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | PN 16 | |||||
| Наружный диаметр, мм | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг |
| 20 | 2,0 | 0,116 | ||||||||
| 25 | 2,0 | 0,148 | 2,3 | 0,169 | ||||||
| 32 | 2,0 | 0,193 | 2,4 | 0,229 | 3,0 | 0,277 | ||||
| 40 | 2,0 | 0,244 | 2,4 | 0,292 | 3,0 | 0,353 | 3,7 | 0,427 | ||
| 50 | 2,0 | 0,308 | 2,4 | 0,369 | 3,0 | 0,449 | 3,7 | 0,545 | 4,6 | 0,663 |
| 63 | 2,5 | 0,488 | 3,0 | 0,573 | 3,8 | 0,715 | 4,7 | 0,869 | 5,8 | 1,05 |
| 75 | 2,9 | 0,668 | 3,6 | 0,821 | 4,5 | 1,01 | 5,6 | 1,23 | 6,8 | 1,46 |
| 90 | 3,5 | 0,969 | 4,3 | 1,180 | 5,4 | 1,45 | 6,7 | 1,76 | 8,2 | 2,12 |
| 110 | 4,2 | 1,420 | 5,3 | 1,770 | 6,6 | 2,16 | 8,1 | 2,61 | 10,0 | 3,14 |
| 125 | 4,8 | 1,830 | 6,0 | 2,260 | 7,4 | 2,75 | 9,2 | 3,37 | 11,4 | 4,08 |
| 140 | 5,4 | 2,310 | 6,7 | 2,830 | 8,3 | 3,46 | 10,3 | 4,22 | 12,7 | 5,08 |
| 160 | 6,2 | 3,030 | 7,7 | 3,710 | 9,5 | 4,51 | 11,8 | 5,50 | 14,6 | 6,67 |
| 180 | 6,9 | 3,780 | 8,6 | 4,660 | 10,7 | 5,71 | 13,3 | 6,98 | 16,4 | 8,43 |
| 200 | 7,7 | 4,680 | 9,6 | 5,770 | 11,9 | 7,04 | 14,7 | 8,56 | 18,2 | 10,4 |
| 225 | 8,6 | 5,880 | 10,8 | 7,290 | 13,4 | 8,94 | 16,6 | 10,9 | 20,5 | 13,2 |
| 250 | 9,6 | 7,290 | 11,9 | 8,920 | 14,8 | 11,0 | 18,4 | 13,4 | 22,7 | 16,2 |
| 280 | 10,7 | 9,090 | 13,4 | 11,300 | 16,6 | 13,8 | 20,6 | 16,8 | 25,4 | 20,3 |
| 315 | 12,1 | 11,600 | 15,0 | 14,200 | 18,7 | 17,4 | 23,2 | 21,3 | 28,6 | 25,7 |
| 355 | 13,6 | 14,600 | 16,9 | 18,000 | 21,1 | 22,2 | 26,1 | 27,0 | 32,2 | 32,6 |
| 400 | 15,3 | 18,600 | 19,1 | 22,900 | 23,7 | 28,0 | 29,4 | 34,2 | 36,3 | 41,4 |
| 450 | 17,2 | 23,500 | 21,5 | 29,000 | 26,7 | 35,5 | 33,1 | 43,3 | 40,9 | 52,4 |
| 500 | 19,1 | 29,000 | 23,9 | 35,800 | 29,7 | 43,9 | 36,8 | 53,5 | 45,4 | 64,7 |
| 560 | 21,4 | 36,300 | 26,7 | 44,800 | 33,2 | 55,0 | 41,2 | 67,1 | 50,8 | 81,0 |
| 630 | 24,1 | 46,000 | 30,0 | 56,500 | 37,4 | 69,6 | 46,3 | 84,8 | 57,2 | 103,00 |
| 710 | 27,2 | 58,500 | 33,9 | 72,100 | 42,1 | 88,4 | 52,2 | 108,00 | 64,5 | 131,00 |
| 800 | 30,6 | 74,100 | 38,1 | 91,400 | 47,4 | 112,0 | 58,8 | 137,0 | 72,6 | 166,00 |
| 900 | 34,4 | 93,800 | 42,9 | 116,000 | 53,3 | 142,0 | 66,1 | 173,00 | ||
| 1000 | 38,2 | 116,000 | 47,7 | 143,000 | 59,3 | 175,0 | 73,5 | 214,00 | ||
| 1200 | 45,9 | 167,000 | 57,2 | 206,000 | 71,1 | 252,0 |
Файл с полным документом межгосударственного стандарта здесь >>>
ПНД трубы ∅ до 110 мм поставляются в бухтах и отрезками по 12 метров.
Трубы ∅ более 110 мм поставляются только отрезками по 12 метров.
Таблица диаметра бухт
| Диаметр ПНД трубы, мм | Длина бухты, м | Габаритные размеры, м |
| 32 | 100 | 1,2 |
| 40 | 100 | 1,4 |
| 50 | 100 | 1,5 |
| 63 | 100 | 2 |
| 75 | 100 | 2,2 |
| 75 | 50 | 1,9 |
| 90 | 100 | 2,7 |
| 90 | 50 | 2,5 |
| 110 | 100 | 3 |
| 110 | 50 | 2,8 |
Что обозначает коэффициент SDR
Если обратиться к сухой расшифровке, аббревиатура SDR происходит от английского Standard Dimension Ratio, что обозначает стандартный размерный коэффициент. Суть его сводится к соотношению диаметра к стенке трубы. Определяет это значение не только толщину полимерного слоя, но и способность изделия выдерживать внутренние и внешние нагрузки.
Для SDR характерны обратные пропорции: чем больше индекс, тем тоньше стенка. Поэтому изделия одной размерной группы, но с разным коэффициентом SDR имеют разное целевое применение. Например:
- SDR 13.6 – обладают высокой прочностью, поэтому подходят для капитальных систем водоснабжения.
- SDR 17 – трубы со средним показателем, которые применяются в малоэтажном строительстве.
- SDR 21 – не подходят для напорных систем и подземных коммуникаций.
Примечание: во всех трёх случаях, речь идёт о трубе ПЭ 80.
| SDR 41 | SDR 33 | SDR 26 | SDR 21 | SDR 17,6 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 | SDR 6 |
| 4 атм. | 4 атм. | 5 атм. | 6 атм. | 7 атм. | 8 атм. | 10 атм. | 12 атм. | 16 атм. | 20 атм. | 25 атм. |
Диаметры труб в дюймах и миллиметрах
Описание диаметров труб содержит данные обо всех параметрах – внутреннем, внешнем, условном, номинальном. Знание характеристики требуется при монтаже сети и подборе фитингов. В противном случае неправильно собранная коммуникация грозит потерей герметичности, коротким сроком эксплуатации ввиду поломок. Далее рассмотрим диаметры труб в дюймах и миллиметрах.
Габаритные характеристики труб
Они отражены в соответствующих ГОСТах и ТУ и содержат следующие определения:
- Наружный диаметр – основная характеристика трубы.
- Внутренний диаметр.
- Номинальный.
- Условный проход.
Подробнее об отличиях:
- Наружный диаметр классифицируется на малые, средние и большие значения – отчего и применение трубы в соответствующих условиях. Малый диаметр используется – в квартирных и частных водопроводах, средний – в городских коммуникациях, большой – в промышленных. Наружный диаметр – наиболее важная характеристика трубы, так как по нему определяют требуемую резьбу фитинга. Обозначение – Dн.
- Внутренний диаметр или истинный. Зависит от толщины стенки и может разительно отличаться от внешнего, даже при неизменных размерах последнего. Обозначается как Dвн. Рассчитывается математически (Dн – 2S), где S – толщина стенки трубы. Пример – наружный диаметр трубы – 60 мм. За вычетом стенок по 4 мм, ее внутренний диаметр составит 52 мм. При увеличении толщины стенок, уменьшается внутренний параметр.
- Условный проход или диаметр просвета трубы маркируется как Dу. Это усредненное значение внутреннего диаметра, округленное в большую сторону до стандартного параметра. Например – наружный диаметр трубы составит 159 мм. Истинный внутренний диаметр после вычета толщины стенок по 5 мм – 149. Тогда условный проход после округления равен 150 мм. Этот параметр рассматривают для выбора подходящей арматуры и фитингов.
- Номинальный диаметр. Понятие введено с целью стандартизировать маркировку труб из разных материалов. Значение равно условному проходу и маркировано в дюймах. Это позволяет правильно подобрать трубы из различного сырья для комбинирования в сети – стальные и пластиковые маркируются в дюймах, медные и алюминиевые – в миллиметрах.
Таким образом, правильная подборка комплектующих для домашних коммуникаций в соответствии с описанными понятиями – несложна. Таблицы переводов размеров из дюймов в миллиметры и обратно помогут в самостоятельном ремонте и замене дефектных участков сетей.
Таблица размеров диаметров в диаметрах и миллиметрах
Условный проход(Dy) трубы, в мм
Диаметр ее резьбы (G),в дюймах
Наружный диаметр(Dh), трубы, в мм
Стальная шовная труба, водо- и газопроводная
Бесшовная стальная труба
Зависимость толщины стенки и диаметра
Металлические трубы одного диаметра могут иметь несколько значений ширины стенки. Различают такие виды:
- легкая, с наименьшей толщиной;
- обыкновенная, толщина имеет среднее значение;
- усиленная, наибольшая толщина.
В следующей таблице показано соотношение ширины стенки и диаметра для водогазопроводных труб. Размер стенки определяет внутренний размер трубы. Для уточнения и подбора фитингов используется такое понятие, как условный или номинальный диаметр.
Таблица размеров труб водогазопроводных
| Dн | Толщина стенки | |
| 58,0 | 3,5 | |
| 76,0 | 3,5 | |
| 89,0 | 3,5 | 4,0 |
| 102,0 | 3,5 | 4,0 |
| 108,0 | 3,5 | 4,0 |
| 114,0 | 4,0 | 4,5 |
| 133,0 | 4,0 | 4,5 |
| 159,0 | 4,5 | 5,0 |
В деталях импортного производства размеры указываются в дюймах, что касается внутреннего диаметра. Рассмотрим обозначение трубы Pipes. Это бесшовные или электросварные изделия для транспортировки жидкости и газа. В обозначении указан внутренний диаметр, толщина стенки определяет допустимое давление при их использовании.
Обжимная муфта на стальную трубу с резьбой: описание фитингов и характеристики Традиционный способ установки или ремонта стальных труб – сварные или резьбовые соединения. Однако не всегда есть возможность применения этих методов. Причина – работы выполняются в труднодоступных…
Обозначение NPS=2″ не дает полную картину, здесь важно знать исполнение, которое зависит от толщины стенки. Для стандартного исполнения размер равен 2,067″, для тяжелых труб диаметр уменьшится до 1,939″
Выбор соответствующих размеров является важным при прокладке водопровода, однако, не меньшее влияние на работу системы оказывают и характеристики качества продукции. Трубы, которые не теряют свойства при длительной работе, не деформируются от высокой температуры и давления, не ржавеют, прослужат долго и не вызовут проблем.
Короткое видео диаметрах труб
Особенности определения диаметра
Для начала необходимо сказать о том, что в большинстве стран бывшего союза используется дюймовая система обозначения для газовых и водопроводных изделий. При этом они обычно обозначают расстояние между наружными стенами и только приблизительно.
В то же время в некоторых странах Европы и Америки размеры трубы 3 4 дюйма точно соответствуют этой величине, а значит, при состыковке таких материалов необходимо использовать специальные переходники.
Таблица сведенных соответствующих параметров дюймовых изделий с указанием их величин в миллиметрах
Определение размеров
Прежде всего, стоит упомянуть о том, что при составлении проектов специалисты используют справочники, где указаны все необходимые величины в соответствии с ГОСТом.
Поэтому они вписывают в план только обозначение нужных изделий, чтобы избежать путаницы при монтаже.
Медные изделия подобного вида обычно изготавливают в строгом соответствии с указанным диаметром в дюймах, а значит, их диаметр будет составлять 19,05 мм
Однако если работы производятся своими руками необходимо знать параметры самых используемых материалов, одним из которых и является изделие с данным диаметром. При этом стоит понимать, что речь идет именно о водопроводных и газовых системах.
Стоит отметить, что диаметр трубы в мм 3 4 дюйма обычно зависит от толщины стенок. Однако если говорить об изделиях для водопровода, то внутренний параметр будет составлять 20 мм, а внешний 28
При этом чаще всего уделяют внимание именно пропускной способности, поскольку для нарезки резьбы существуют специальные плашки в дюймовой системе.
Пластиковая продукция обычно соответствует внутренним габаритам, поскольку за основу берется пропускная способность материала
Также следует упомянуть и о том, что размер трубы 3 4 по длине тоже может быть разным. Дело в том, что существуют определенные стандарты на этот параметр, но специалисты при наличии большого заказа предпочитают приобретать необрезанный материал. Так можно довольно хорошо сэкономить, поскольку предприятия на него дают скидку.
Специальная соединительная муфта, которая обеспечивает правильный переход от одного типа труб на другой
Материал и резьба
Стоит отметить, что 3 4 труба в мм может иметь разные параметры в зависимости от материала, из которого ее изготовили. При этом внутренний диаметр обычно сохраняют нетронутым, а меняют только толщину стенок. Именно поэтому обозначение в дюймах является приблизительным и приводится в таких величинах.
Правила изготовления резьбы и стыковки двух систем с разными габаритами
Когда необходима трубная резьба 3 4, мастера обычно приобретают три плашки для нарезки трубной резьбы. Первой делается черновой проход, вторая выводит начисто, а третья считается финишной, поскольку убирает все небольшие дефекты и немного углубляет насечку. При этом такой способ изготовления позволяет не обращать внимания на погрешность в наружном диаметре.

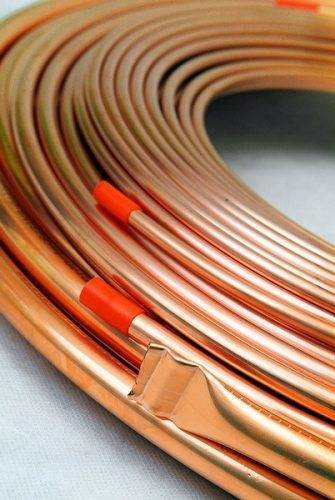

Если используется медная труба 3 4, то необходимо знать, что ее параметры могут значительно отличаться от стальных изделий. Например, ее внутренний диаметр обычно равен 19,05 мм, а толщина стенок не превышает 1,07 мм. При этом такой материал продается в бухтах и стыкуется при помощи пайки.
Таблица параметров изготовления резьбовых соединений на водопроводных трубах
Рекомендации мастеров
Лучше всего производить нарезку резьбы на специальном оборудовании при покупке. Обычно цена такой услуги невелика, а стоимость инструмента для самостоятельной работы может не окупиться даже с двух небольших объектов. Обычно все фитинги, которые используются при изготовлении трубопровода, имеют специальную маркировку, которая указывает, с каким диаметром труб они могут использоваться
Изделия с данным диаметром весьма популярны, а значит, всегда можно найти продукцию по более приемлемой стоимости
Однако сразу стоит обращать внимание и на качество. (См
также статью Фитинги для труб: особенности.)
Типовая инструкция по монтажу рекомендует использовать подобные трубы для изготовления газовых и водяных магистралей. Однако современный человек всегда найдет массу дополнительных применений этому материалу.
Отрезок трубы данного типа с нарезанной резьбой
Ширина
Как было сказано выше, в математике рассматриваемая величина является одним из трех пространственных измерений любого объекта, при условии что его замеры производятся в поперечном направлении. Так чем знаменита ширина? Обозначение буквой «В» она имеет. Об этом известно во всём мире. Причем, согласно ГОСТу, допустимо применение как заглавной, так и строчной латинских литер. Часто возникает вопрос о том, почему именно такая буква выбрана. Ведь обычно сокращение производится по первой букве латинского, греческого или английского названия величины. При этом ширина на английском будет выглядеть как «width».
Вероятно, здесь дело в том, что данный параметр наиболее широкое применение изначально имел в геометрии. В этой науке, описывая фигуры, часто длину, ширину, высоту обозначают буквами «а», «b», «с». Согласно этой традиции, при выборе литера «В» (или «b») была заимствована системой СИ (хотя для других двух измерений стали применять отличные от геометрических символы).
Большинство полагает, что это было сделано, дабы не путать ширину (обозначение буквой «B»/«b») с весом. Дело в том, что последний иногда именуется как «W» (сокращение от английского названия weight), хотя допустимо использование и других литер («G» и «Р»). Согласно международным нормам системы СИ, измеряется ширина в метрах или кратных (дольных) их единицах. Стоит отметить, что в геометрии иногда также допустимо использовать «w» для обозначения ширины, однако в физике и остальных точных науках такое обозначение, как правило, не применяется.
Как отличить метрическую резьбу от дюймовой
Отличить трубу дюймовую от метрической не составляет большого труда
Для отличия нужно обратить внимание на насечки резьбы. Определить градус насечки на глаз практически невозможно, тем более что разница между метрической и дюймовой резьбой составляет всего 5 градусов
Отличить трубопроводы можно по закруглённым нитям резьбы, которые видны невооружённым глазом. Ошибиться невозможно, а для уточнения используется специальный прибор – резьбомер. В крайнем случае, для уточнения резьбы, можно воспользоваться и обыкновенной линейкой. Ниже на фото представлена специальная соединительная муфта, при помощи которой обеспечивается соединение водопроводного изделия с обычным.
Таблица размеров стальных труб – какой бывает диаметр у таких труб
Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.
Стандартные диаметры труб и системы их измерения
Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.
До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.
Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.
Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.
Классификация диаметров
Рассмотрим разновидности диаметров стальных труб:
- Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
- Номинальный (Дн, Dn).
- Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
- Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.
Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.
Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.
Системы измерения
Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.
При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.
Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.
Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.
Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.
Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.
Важность подбора правильного диаметра прокладываемых труб
Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды
В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно
К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.
Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.
Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.
- D – внутреннее сечение выбранных труб;
- Q – тепловой поток, выражаемый киловаттами;
- V – скорость теплоносителя, м/с;
- DT – разница температур на обоих концах системы, измеряемая в ℃;
- sqrt – квадратный корень.
Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.
Вес ПНД труб
Обычно на такой параметр как вес труб ПНД не обращают внимание. Это связано с тем, что эти изделия намного легче металлических конструкций того же типа
Поэтому данным параметром часто пренебрегают. Однако его значение не стоит недооценивать, особенно если осуществляется перевозка большой партии материалов или разрабатывается конструкция с минимальными нагрузками.
Приобретая такие изделия как трубы, очень важно обращать внимание на спецификацию изделия, чтобы уточнить все характеристики. Если же вы не можете сами разобраться в параметрах или не знаете некоторых величин, то наши специалисты могут подсказать вам, какая труба лучше всего подойдет для вас, ориентируясь на области применения
Характеристика труб из стали круглого сечения
Электросварные типовые трубы
Круглые трубы изготавливают из легированной или углеродистой листовой стали. Преобладающее количество производимой продукции – это трубы малого диаметра с толщиной стенки различной величины.
Электросварные трубы разделяют по расположению шва:
Прямошовные трубы характеризуются сварным стыком, который расположен параллельно оси изделия. Производство труб основывается на процессах холодного либо горячего деформирования изделия, а используемый материал – углеродистая сталь.
Требования по изготовлению электросварных труб определяет ГОСТ 10704-91. Согласно этим нормам:
- диаметр труб – от 10 до 1 420 мм;
- толщина стенки – от 1 до 32 мм (при допустимых отклонениях в 10%);
- длина трубы – мерная (5-12 м) и немерная (2-12 м). Для изделия диаметром свыше 426 мм длина считается немерной.
Спиральношовная продукция формируется и сваривается по спирали из стального листа. Технические требования к производству изделий установлены ГОСТ 8696-74. Типоразмеры регламентированы двумя нормативами: ГОСТ 20295-85 и 3262-75.
- По ГОСТ 20295-85:
- диаметр продукции металлопроката – от 159 до 2520 мм, толщина стенок – от 3,5 до 25 мм;
- допустимые отклонения определяет в ГОСТ 19903-74;
- длина спиральношовных труб – от 10 до 12 м, но в пределах партии допускается сокращение длины на 5%.
- По ГОСТ 3262-75:
- масса продукции без резьбы – от 0,37 до 15,88 кг (при длине изделия 1 м);
- масса труб с резьбой: от 0,40 до 17,81 кг (при длине изделия 1 м);
- резьбу определяют короткую и длинную. Допустимые искривления: с условным проходом не более 20 мм – 2 мм, при проходе более 20 мм – 1,5 мм;
- длина изделий – от 4 до 12 м (разрешается наличие 1,5 – 4 метровых труб – не более 5% в партии).
Согласно ГОСТ 8696-74 трубы изготовляются с точными показателями кривизны, овальности и диаметра. Сварные трубы со спиралевидным швом более устойчивые к изгибам и разрывам, чем прямошовные.
Сварные трубы из стали применяют в следующих сферах:
- канализация внутренняя и наружная;
- ливневые стоки;
- напорный водопровод;
- дренаж.
Также трубы используют для нефте- и газопроводных магистралей диаметром 159 – 2520 мм, длиной 10 – 12 м и толщиной стенок 3,5 – 25 мм.
Бесшовные стальные трубы
Бесшовные продукты металлопроката изготовляют из стальных цилиндров горячекатаным и холоднокатаным методами. В производстве используется легированная или углеродистая сталь.
Размеры изделий, производимых способом горячей прокатки, представляет ГОСТ 8732-78, а технологические условия – ГОСТ 8731-74. Основное содержание стандартов:
- длина мерных и немерных изделий – от 4 до 12,5 м;
- толщина стенок в пределах 2,5 – 75 мм;
- диаметр 32 – 440 мм;
- температура эксплуатации: -40…+350 0С.
Благодаря устойчивости к воздействию агрессивных субстратов и высоких температур, изделия применяют в промышленных сферах:
- нефтехимическая;
- добывающая;
- перерабатывающая;
- судо- и авиастроение;
- котельное оборудование.
Требования к производству бесшовных стальных труб холодной прокатки регламентирует ГОСТ 8734-75 и 8733-74. А размеры – ГОСТ 9567. Согласно стандартам, размеры бесшовных труб из стали следующие:
- метраж: от 6 до 11,5 м;
- диаметр: от 12 до 250 мм;
- толщина стенок: 0,5 – 24 мм.
Таблицы типоразмеров круглых труб из стали
| Условный размер | Внутренний размер | Резьба | Внутренний диаметр резьбы | Наружный диаметр резьбы | ||
| -2 | 1/8 | 1/8-2 | 8,7 | 0,34 | 9,5 | 0,38 |
| -4 | 1/4 | 1/4-19 | 11,1 | 0,44 | 13,5 | 0,53 |
| -6 | 3/8 | 3/8-19 | 15,1 | 0,59 | 16,7 | 0,66 |
| -8 | 1/2 | 1/2-14 | 18,3 | 0,72 | 20,6 | 0,81 |
| -10 | 5/8 | 5/8-14 | 20,6 | 0,81 | 23,0 | 0,91 |
| -12 | 3/4 | 3/4-14 | 23,8 | 0,94 | 26,2 | 1,03 |
| -16 | 1 | 1-11 | 30,2 | 1,19 | 33,3 | 1,31 |
| -20 | 1 1/4 | 1 1/4-11 | 38,9 | 1,3 | 42,1 | 1,66 |
| -24 | 1 1/2 | 1 1/2-11 | 45,2 | 1,78 | 47,6 | 1,88 |
| -32 | 2 | 2-11 | 65,4 | 2,22 | 59,5 | 2,34 |
| Типоразмер | Размеры трубы-оболочки | Номинальные размеры внутренней трубы | Масса изделия ( 1 метр на кг) | ||
|---|---|---|---|---|---|
| Наружный диаметр (мм) | Внутренний диаметр (мм) | Наружный диаметр (мм) | Внутренний диаметр (мм) | ||
| 110/120 | 200 | 176 | 110 | 91 | 4,29 |
| 160/250 | 250 | 216 | 160 | 139 | 6,36 |
| 200/315 | 315 | 271 | 200 | 176 | 9,54 |
| 250/400 | 400 | 343 | 250 | 216 | 14,8 |
| 315/500 | 500 | 427 | 315 | 271 | 22,3 |
| 400/630 | 630 | 535 | 400 | 343 | 32,9 |
| 500/800 | 800 | 678 | 500 | 427 | 56,6 |
| 630/1000 | 1000 | 851 | 630 | 535 | 82,2 |
| 800/1200 | 1030 | 1030 | 800 | 617 | 120 |
Как подобрать нужный диаметр
Диаметр водопровода считается одной из главных характеристик, так как посчитать пропускную способность трубы, для обеспечения нормальной работы системы без этих данных невозможно. Вы можете смонтировать систему из любого материала, но главным показателем все равно будет диаметр.
Схема точек водопотребления.
Если вы в стремлении сэкономить возьмете трубы меньшего диаметра, то при прохождении через них жидкость будет вызывать завихрения, на языке профессионалов турбулентность. Это явление характеризуется мелкой вибрацией и повышенным шумом. В результате соединительные элементы системы и сами трубы будут быстро выходить из строя.
Среднее значение скорости движения воды в системе, которое принято учитывать при расчетах, составляет порядка 2-х метров в 1 секунду. Но кроме этого, как упоминалось ранее, большое значение имеет протяженность водопроводной системы.
Водопроводная развязка в доме.
Зависимость диаметра от протяженности
- При условии стабильного давления в муниципальном водопроводе, для монтажа трассы протяженность, которой находится в районе 10м, вполне достаточно диаметра 20 мм. Более того, в частном строительстве, при разумном количестве точек водопотребления, это сечение считается оптимальным.
- Для трассы, размер которой может достигать двадцати метров, уже рекомендуется использовать сечение 25 мм.
- Системы протяженностью от 30, до 50м требуют использования труб сечением 32 мм.
- Системы с внутренним сечением в 50 мм используются для водопроводов от 50, до 200м.
- Трубы сечением в 100 мм используются для прокладки магистралей в частном секторе или запитывания распределительной системы многоэтажных зданий.
Трубы из полипропилена.
Также важно учесть количество одновременно работающих точек, принято считать, что через один кран в доме может проходить до 5л воды за минуту. Из этого значения следует рассчитывать нормы потребления на дом или квартиру
Точек водоразбора в доме можно наставить сколь угодно много, но если количество жителей невелико, то и расчет водопотребления можно значительно упростить.
Несколько слов о размерности
Диаметр водопроводных конструкций может обозначаться разными значениями. Люди далекие от сантехнических терминов привыкли все измерять традиционной метрической системой, в миллиметрах, сантиметрах или в метрах. Но специалисты зачастую характеризуют сечение трубы в дюймах, только медные и алюминиевые изделия всегда измеряются в миллиметрах.
Медный водопровод.
Мы не будем вдаваться в происхождение этой классификации, скажем лишь, что 1 дюйм принято считать равным 25,4 мм. В документации они могут обозначаться кавычками, так 1″=25,4 мм. Промежуточные сечения традиционно обозначаются дробями, например 1/2″ – полдюйма (12,7 мм) или 3/4″ – три четверти дюйма (19 мм).
На видео в этой статье показаны примеры расчетов.
Отличия между метрической и дюймовой системой измерения
Визуально не будет сложно отличить дюймовую трубу от метрической. Для этого достаточно посмотреть на нитки резьбы. При этом разницу в градусах между витками невооруженным глазом заметить практически невозможно, поскольку у дюймового изделия она составляет 55, а у метрического – 60. Но не увидеть, что у трубы в один дюйм нити закруглены практически невозможно (подробнее: «Как измеряется дюймовая труба – сравнение с метрической системой измерения диаметра»).
следует воспользоваться имперской или метрической системой измерения, каждая из которых в настоящее время востребована.
Виды стальных труб
Диаметр не является единственной характеристикой, по коей различаются «СТ», не менее важным параметром является метод их производства, что также является ключевым моментов при их выборе.
Прямошовные (электросварные). Для их производства применяется листовая сталь (штрипс), которую, при помощи специального оборудования изгибают до требуемого диаметра, после этого края соединяются при помощи сварки. Сварочные работы гарантируют минимальную ширину шва, что позволяет использовать данную продукцию для сооружения водопроводных и газовых магистралей. Чаще всего материалом служит углеродистая или низколегированная сталь
Показатели готовой продукции регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.
Нужно обратить внимание на то, что труба которую изготовили в соответствии со стандартом 10706-26, обладает повышенной прочностью среди себе подобных – после того как был сделан первый соединительный шов, он укрепляется дополнительно еще двумя изнутри и двумя снаружи. Нормативные акты указывают диаметры продукции, изготовленной при помощи электросварки
Их размер составляет от 10 до 1420 мм.
Спиральношовные. Для изготовления такого вида продукции используют сталь в рулонах. У данных изделий также есть шов, но по сравнению с предыдущим видом изделия он шире, соответственно и способность выдерживать внутреннее давление у таких труб ниже. Данную продукцию применяют при сооружении систем газопровода. Данный вид труб регламентируется ГОСТом 8696-74.
Бесшовные. Изготовление продукции такого типа заключается в деформации специальных стальных заготовок. Деформация выполняется как с воздействием высоких температур, так и холодным методом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно). Отсутствие шва является положительным отражением на прочности – внутреннее давление равномерно распределяется по стенкам (не имеет «ослабленных» мест).
Касательно наружных дм., то стоит заметить, что нормативные акты контролируют их производство до значения в 250 мм. При приобретении изделий, чей диаметр больше указанного, приходится только довериться добросовестности производителя.
Наименования диаметра
Трубы задействуются практически во всех сферах жизнедеятельности человека. Различаются они друг от друга прочностью и допустимым показателем давления, оказываемого на них.
- Для того чтобы выдержать высокое давление трубы должны быть прочными, а следовательно стенки труб будут увеличиваться в толщине.
- При этом внешний диаметр трубы остается неизменным, данное решение было принято для того, чтобы не возникало проблем в монтаже и сварки труб между собой.
- На этой основе зародился термин «условный проход», более современное название звучит так «номинальный диаметр».
Номинальный диаметр, это наиболее приближенное показание диаметра внутренней поверхности стенки. Необходимо знать именно внутренний диаметр трубы, так как при одинаковых показателях наружного диаметра, толщина стенки трубы может быть разной, и возникнут проблемы в монтаже и сварке.
Исходя из этого был разработан ГОСТ 28338-89, в котором указанны наиболее приближенные показатели номинального диаметра трубы в соответствии с маркировкой.
Указывают номинальный диаметр в виде аббревиации и сопровождается она цифрами — DN40 и DN 100 (возможно так же следующее обозначение Дн40 и Дн100). исходя из этих данных мы можем понять, что внутренний диаметр, а точнее номинальный диаметр данных труб 40 и 100 (проход)
Числовой показатель номинального диаметра не сопровождается величиной так как это относительная величина.
Номинальный диаметр не имеет измерительной величины, но важно знать, что все трубы изготавливаются в соответствии с гостом, а значит у них должна быть одинаковая величина. Допускается небольшая погрешность
Данный факт также учитывается ГОСТом.
Номинальный размер отличается от внутреннего диаметра тем, что он указывает не только диаметр, но и пропускную способность. При сборе водопроводной или канализационной системы необходимо учитывать именно пропускную способность трубы, а не толщину стенок.
При подборе всех элементов системы с одинаковой пропускной способностью, функционирование будет протекать долго и без перебоев.
