Канализационные пластиковые трубы: диаметры, цены

Достоинства металлических деталей сточной системы

  • Долговечность. Эксплуатационный срок чугуна составляет не
    менее 60 лет.
  • Прочность. Такими элементами можно соорудить стояк любого
    размера.
  • Простой монтаж за счёт наличия раструбов.

Трубы для стоков из металла не могут похвастать такой линейкой
выбора материала для производства. Такие детали изготавливаются исключительно
из чугуна. Однако этот металл может похвастать определёнными достоинствами:

Безусловно, металлические детали гораздо тяжелее своих
пластиковых аналогов. Однако такой недостаток с лихвой компенсируется
надёжностью и запасом прочности.

Так как элементы из пластика могут быть трёх видов, то при
монтаже таких изделий следует понимать их технические, а также базовые отличия.
Единственным неизменным параметром у каждого типа пластика остаётся диаметр.

Кстати, указанное обстоятельство позволяет воспользоваться при обустройстве стока сразу несколькими видами материала.

Всё полезное о канализации — gidkanal.ru

ПВХ-трубы

ПВХ или НПВХ — поливинилхлорид, новый полимерный материал. ПВХ-трубы лёгкие, экологически нейтральные и простые в установке.

Достоинства:

  • долгий срок службы,
  • отсутствие зарастания,
  • устойчивость к воздействию кислот,
  • устойчивость к износу,
  • лёгкость.

Недостатки:

  • неработоспособность при температурах ниже −10°С,
  • деформируются (удлиняются) при температуре больше 60°С.

Серые ПВХ-трубы отлично подходят для внутренней канализации, где их и применяют. Рыжие трубы из ПВХ для канализации с жёсткостью SN-4 и больше можно использовать для наружного трубопровода.

Следует глубоко зарывать такие трубы, иначе они будут замерзать. Также через них не стоит сливать жидкости с температурой выше 60°С больше минуты. Кратковременно они выдерживают превышение температуры до 95°С.

Чугунные трубы

Чугунные трубы делятся на материалы из серого чугуна и ковкого чугуна. Серый чугун плохо сопротивляется динамическим нагрузкам: например, проезд машин над линией канализации. Ковкий чугун отлично выдерживает любые нагрузки и в отличие от других чёрных металлов не ржавеет.

Достоинства:

  • высокая прочность,
  • долговечность,
  • устойчивость к низким и высоким температурам,
  • простой монтаж,
  • сопротивляемость коррозии.

Недостатки:

  • большой вес,
  • шероховатость внутренних поверхностей,
  • неустойчивость к солям и солевым растворам,
  • высокая стоимость.

Чтобы привезти и установить чугунные трубы понадобится специальная техника. Затраты на сам материал складываются с затратами на постройку канализационной системы. При этом после установки канализация не гарантирует долгий срок безупречной работы из-за возможности заиливания.

Наружная канализация

Наружная канализация проходит на улице под землёй и выводит сточные массы к септику. Трубы для наружной канализации выдерживают статические и динамические нагрузки:

  • давление грунта,
  • перемещение людей,
  • движение транспорта,
  • движение грунтовых вод,
  • перепады температуры,
  • влажную среду,
  • агрессивные среды.

Динамические нагрузки. Это все переменные нагрузки: перемещение машин и людей, движение грунтовых вод. Трубы с высокой кольцевой жёсткостью хорошо выдерживают динамические нагрузки.

Статические нагрузки. Это нагрузки, которые давят на трубопровод постоянно: давление грунта. Давлению также хорошо сопротивляются изделия с высокой кольцевой жёсткостью. К статическим нагрузкам относятся и другие, рассмотрим их отдельно.

Перепады температуры. Наиболее опасны похолодания, так как многие трубы выдержат 30-градусную жару, но не справятся с 30-градусным морозом.

Влажные среды. Высокая влажность весной и осенью разрушает чёрные металлы без антикоррозийного покрытия и некоторые другие материалы. Движение грунтовых вод может сместить трубопровод, если монтировать его неправильно.

Агрессивные среды. Это кислоты, соли и щёлочи, которые содержатся в почве и сточных массах. Следовательно трубы внутри и снаружи должны быть устойчивы к различным веществам.

Фитинги

Фитинги тоже влияют на выбор труб для канализации, хоть и в меньшей степени. Фитинги — это соединительные детали трубопровода, которые позволяют разветвлять, закрывать трубы или направлять их в другую сторону.

Наиболее распространены фитинги для пластиковых труб. Они выполняются из тех же полимеров: ПВХ, ПП, ПЭ — имеют разные диаметры и размеры и просты в монтаже. Ассортимент металлических фитингов скромнее.

Монтировать их так же легко, но самих деталей и их размеров меньше. То же самое и с керамическими фитингами. Для остальных видов труб фитинги вообще не продаются, они соединяются по-другому. В плане фитингов полимерные трубы лучше для канализации.

Но пластиковые трубы вместе с этим всегда лёгкие и в дополнение эластичные. Облегчаются монтаж и стыковка. При этом трубы из разного пластика легко соединяются и между собой.

Поэтому внутреннюю и внешнюю канализацию можно делать из разных, наиболее подходящих полимеров. Очевидно, что за трубопроводами из пластика будущее и для внутренних систем канализации, и для внешних.

Внутренняя канализация

Внутренняя канализация проходит в самом доме и соединяется с внешней под или через фундамент. Для внутреннего трубопровода не столь важна жёсткость, нагрузки на него меньше в разы. Но остаются остальные общие требования:

  • Долговечность. Никто не хочет менять трубопровод каждые два−три года. Тем более, когда есть материалы со сроком работы 50 и более лет.
  • Лёгкая замена. Чтобы заменить старые канализации, проводят капитальный ремонт. Лучше, если в случае поломки трубопровод будет легко поменять.
  • Звукоизоляция. Трубы для внутренней канализации должны изолировать звуки движения сточных масс от жителей дома.
  • Лёгкость в монтаже. Некоторые пластиковые трубы легко установит и непрофессионал. Чем легче монтаж, тем быстрее проходит строительство канализации.
  • Нетоксичность. Трубы должны быть нетоксичными и не выделять токсичные вещества при контакте со сточными массами.
  • Гладкая внутренняя поверхность. Канализация будет заиливаться и засоряться, если внутренние стенки труб шероховатые.

Кроме того, внутренний и внешний водопроводы должны легко соединяться друг с другом. Если они соединяются плохо, стык между ними будет засоряться или протекать

Это особенно важно при частичной замене трубопровода

Идём дальше. Рассмотрим, какие трубы наиболее подходят для канализационных систем:

  • ПВХ-трубы,
  • ПЭ-трубы,
  • ПП-трубы,
  • асбестоцементные,
  • бетонные,
  • чугунные,
  • керамические.

ПЭ-трубы КОРСИС и КОРСИС Эко

Полиэтилен — ещё один полимер. Трубы КОРСИС и КОРСИС Эко делают из полиэтилена высокой плотности (ПВП) и добавляют внешний гофрированный слой. Он повышает кольцевую жёсткость, поэтому изделия подходят для наружной канализации.

Преимущества:

  • долговечность,
  • лёгкость,
  • эластичность,
  • устойчивость к морозам до −60°С,
  • устойчивость к кислотам и щёлочам,
  • звукоизоляция,
  • полированная внутренняя поверхность.

Недостатки:

  • чувствительность к солнечному свету,
  • максимальная температура транспортируемого вещества: 80°С.

Трубы из полиэтилена высокой плотности, в отличие от ПВХ, переносят низкие температуры. При этом они тоже лёгкие, обладают эластичностью и более надёжны для наружного трубопровода.

Компания «Современные идентификационные системы» продаёт полимерные трубы из ПВХ и полиэтилена высокого давления. СИС — официальный дистрибьютор «Группы Полипластик» — производителя пластиковых труб для канализации, водопровода, отопления. СИС продаёт изделия «Группы Полипластик» по ценам от производителя, а также помогает выбрать материал для трубопроводов.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется.

Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

  • долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
  • высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
  • способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
  • стойкость к перепадам температур;
  • устойчивость к огню;
  • экологическая безопасность;
  • неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

  • стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
  • большой вес труб, что усложняет транспортировку;
  • сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
    подверженность процессам коррозии;
  • высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается.

Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Рекомендуемые размеры

Для того чтобы подобрать необходимый диаметр трубы для
проведения канализации можно воспользоваться рекомендованными значениями для
выполнения такой работы

Важно понимать, что указанные сведения могут меняться
в любую сторону и зависят от характеристик и особенностей сантехники, либо
системы канализации

При оснащении внутренней канализации рекомендуется использовать
следующие размеры
канализационных труб ПВХ
, согласно таблице:

  1. 11 см. для унитаза, а также стояка.
  2. 4-5 см. для подключения ванной, мойки, биде, раковины или душевой кабинки.
  3. 2,5 см. для подключения посудомойки или стиральной машины.
  4. 5 см для подключения комбинированного слива или налаживания разводки.
  5. 6,5-7,5 см. для отводов.

При оснащении наружной канализации рекомендуется использовать диаметры канализационных труб из
ПВХ, согласно таблице:

  • 11-16 см для проведения наружного трубопровода (выбор варианта зависит от объёма сточных вод).
  • 15-20 см. для подсоединения сауны или бани.
  • 20-30 см. для подключения бассейна.

Асбестоцементные трубы

Асбестоцементные трубы долговечные, поэтому из них и делают канализационный трубопровод. Цемент и асбестовое волокно не разрушаются от гнили, кислот или коррозии.

Преимущества:

  • дешевизна,
  • долговечность,
  • устойчивость к кислотам, щёлочам, агрессивным средам,
  • прочность,
  • простота монтажа,
  • устойчивость к образованию засоров.

Недостатки:

  • хрупкость, неустойчивость к механическим воздействиям,
  • вред людям и окружающей среде.

При низкой стоимости и долговечности асбестоцементные трубы — не лучший вариант. Перевозить и монтировать их тяжелее, чем полипластик — вес выше, чем у полимеров.

Также асбестоцемент крошится по краям, из-за чего нарушается герметичность при неправильных или некачественных соединениях. Самое опасное, в особенности для внутренних соединений: экологический вред асбестобетона. Асбест выделяет канцерогены, с ним опасно работать, а рядом с ним жить.

№8. Уклон внутренней канализационной трубы

Канализационный трубопровод можно поделить на два участка, вертикальный и горизонтальный. Вертикальный – это стояк, к которому подводятся все горизонтальные трубы, однако горизонтальными их можно назвать с натяжкой.

Канализационные трубы необходимо прокладывать под небольшим уклоном к стояку. Это необходимо для того, чтобы:

  • стоки быстрее уходили в общую канализацию под действием гравитации;
  • не происходило заиливание труб, которое возникает при застаивании стоков на участках без необходимого уклона;
  • не возникало неприятных запахов и прорывов в результате заиливания.

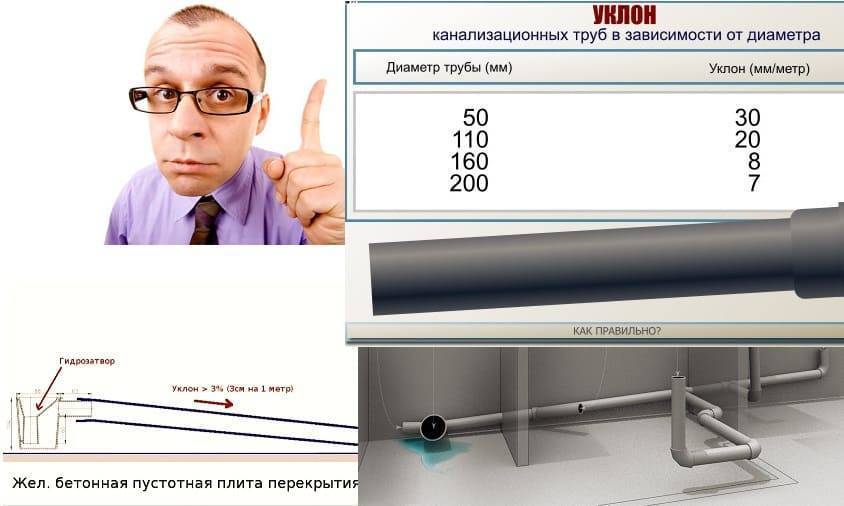

Чем больше диаметр канализационной трубы, тем меньший уклон необходим:

  • для внутренних канализационных труб диаметром 40 мм достаточно будет уклона 3,5 см на погонный метр;
  • для труб диаметром 50 мм – 3 см;
  • для труб 80 мм – 2 см;
  • для труб 100 мм – 1,5 см.

При соблюдении данных значений обеспечивается оптимальная скорость движения стоков, 0,7-1 м/с.

Следует удерживаться от соблазна сделать уклон больше, чем требуется. Чем больше угол, тем быстрее стоки будут покидать квартиру. Это, вроде как, хорошо, но такая скорость несет с собой массу проблем:

  • частицы нечистот, твердые остатки пищи и прочий мусор под воздействием высокой скорости потока остаются в трубе;
  • происходит заиливание труб и полное их забивание. Срок службы такой системы в разы меньше той, что построена по всем правилам.

Уклон не должен превышать 15 см на 1 метр. Он формируется посредством креплений, на которых будет держаться труба, или же путем создания штроб в стене.

Завершая, отметим, что прорыв канализационных труб – это одна из наиболее неприятных аварий, которые могут случиться в квартире. Именно поэтому экономить на покупке труб и их монтаже не стоит.

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме
следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.
Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Параметры

Стандартная маркировка трубопровода из чугуна — от DN 50 до DN
400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают
повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут
производиться длиной от 15 см и более.

Параметр толщины стен чугунной трубы практически идентичен
пластиковым
изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по
длине, толщине стен и диаметру, вес металлической конструкции в 10 раз
превышает массу пластикового трубопровода. Для наглядности, метр изделия из
металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба
идентичных размеров будет иметь вес всего 1,5 килограмма.

№1. Материал внутренних канализационных труб

Внутренняя канализационная разводка может быть выполнена при помощи таких труб:

  • чугунные. Ранее устанавливались повсеместно, сегодня уже практически не используются;
  • поливинилхлоридные (ПВХ);
  • полипропиленовые. Забегая наперед, отметим, что это наиболее оптимальный вариант;
  • полиэтиленовые. Используются нечасто;
  • стальные и медные. Дорогие трубы, которые не нашли применения, но иногда все же используются благодаря своему внешнему виду.

Несмотря на то, что полипропиленовые и ПВХ-трубы получили наибольшее распространение, при выборе не спешите сразу отбрасывать остальные варианты, так как в некоторых случаях могут пригодиться чугунные и даже медные трубы.

№3. Поливинилхлоридные (ПВХ) канализационные трубы

Для обустройства внутренней канализации ПВХ-трубы считаются чуть ли не самым подходящим вариантом. В процессе производства к поливинилхлориду добавляют некоторые другие вещества, в составе которых стабилизаторы и полимеры. Из разогретой массы формируют элементы требуемой формы.

ПВХ-трубы могут быть двух видов:

  • трубы из пластифицированного ПВХ (PVC) имеют хорошую эластичность и невысокую прочность;
  • трубы из непластифицированного ПВХ (PVC-U) получаются более жесткими и устойчивыми к агрессивному воздействию.

Конечно, лучше применять непластифицированный ПВХ, но на практике используются оба вида труб. Диаметр изделий колеблется от 2 до 20 см.

Основные преимущества:

  • доступная цена;
  • небольшой вес;
  • простота монтажа. Отдельные участки труб соединяются муфтами и соединительными кольцами – все обходится без сварки;
  • низкий температурный коэффициент расширения. При кратковременном или постоянном повышении температуры стоков трубы не будут провисать;
  • достаточная прочность и долговечность до 50 лет;
  • достаточная устойчивость к ультрафиолетовым лучам, так что некоторые участки труб можно не бояться пускать по открытой поверхности;
  • устойчивость к коррозии и некоторым агрессивным веществам;
  • благодаря гладкой внутренней поверхности со временем стенки не заиливаются

Минусы:

  • ограниченный температурный диапазон эксплуатации. При постоянном воздействии отрицательных температур трубы становятся хрупкими и теряют герметичность, а при постоянном воздействии температур выше +60…+700С материал способен деформироваться и также теряет целостность;
  • недостаточная огнестойкость;
  • внутренние стенки ПВХ-труб более гладкие, чем у чугуна, но со временем на них все равно будет появляться налет. К тому же, с годами внутренний диаметр изменяется. В результате воздействия высоких температур круглое сечение трансформируется в эллипсовидное, а это ухудшает пропускную способность и способствует возникновение течи;
  • некоторые агрессивные вещества, содержащиеся в стоках, все же могут привести к постепенному разрушению труб.

Для обустройства внутренней канализации из ПВХ труб используются соответствующие соединительные элементы. В их числе колено, предназначенное для поворота трубопровода под углом от 20 до 87 градусов, тройник для обустройства разветвлений, крестовина для соединения четырех труб, и редукция для соединения участков труб разного диаметра.

№7. Размер и диаметр канализационных труб

Прежде, чем приступать к покупке и монтажу канализационных труб, лучше всего составить проект, где указать все точки слива и тип сантехнического оборудования.

Это поможет сориентироваться с тем, какого диаметра и какой длины трубы необходимы. На этом этапе также не мешает определить количество вспомогательных деталей, которое будет зависеть от количества поворотов и разветвлений. Учитывайте и изменение диаметра трубопровода на отдельных участках.

В зависимости от типа подключаемого сантехнического прибора подбирают трубы с разным диаметром:

  • для посудомоечной и стиральной машины подойдет канализационная труба диаметром 25 мм;
  • для ванной, душевой кабины и кухонной мойки – 40-50 мм;
  • для умывальника и биде – 30-40 мм;
  • для разводки труб – 40-50 мм;
  • отводы от стояка – 65-75 мм;
  • центральный стояк и труба от унитаза – 100-110 мм.

К рассчитанной длине лучше добавить запас в 10%.

После создания проекта расположения труб считают места, где труба меняет направление и разветвляется, а также места, где соединяется несколько отводов.

Исходя из этого, можно понять, сколько редукционных соединителей (для стыка труб с разным диаметром), отводов (иначе колена, элемент для создания изгиба), тройников и крестовин понадобится.

Полипропиленовые элементы стока

Для регламентирования качества производства, на котором
изготавливаются трубы
пластиковые канализационные с различными размерами, используется таблица
ТУ 4926-002-88742502-00. Согласно условиям, прописанным в документе, диаметр
готовой продукции может быть 50, 100 и 150 мм. Параметр толщины стенки
варьируется от 3 до 5 мм и зависит от значения окружности. Применять такую
продукцию можно при монтаже стояков, либо для организации отводящей линии от
прибора сантехники.

Можно упомянуть, что известные мировые компании производители используют полипропилен в процессе изготовления промышленных труб. Окружность таких изделий может достигать 1,2 метра.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
