Особенности диммированной светодиодной продукции
Светодиодная лента в своей конструкции имеет полупрводниковый светодиод. Чтобы осуществить диммирование led ленты, необходимо понимать, как она работает и каким образом ее следует подключать к сети питания.
ВАХ светодиода
Чтобы избежать подобного негативного развития событий, необходимо проводить подключение светодиодных лент к сети питания только через трансформатор (то есть блок питания).
Блок питания для светодиодной ленты
В самых простых ситуациях для этих целей можно использовать обычный резистор. Но помните, что его сопротивление для стабильной работы led лент должно быть большим. Высокой должна быть и ЭДС источника напряжения. Несмотря на кажущуюся простоту, создать такую схему не просто. В данной ситуации будет происходить потеря электрической мощности. Поэтому чтобы компенсировать такие потери, светодиодные ленты должны подключаться к низковольтному источнику, который одновременно с этим сможет стабилизировать выходной ток. В роли такого низковольтного источника выступает блок питания или трансформатор. У светодиодных ламп блок питания уже встроен в конструкцию, а вот у лент он имеет вид отдельного модуля.
На выходе такой трансформатор имеет выходное напряжение в 24 или 12 вольт (в зависимости от типа светодиодной ленты). При этом ограничительные резисторы для него будут размещены на самой ленте.
Правильное диммирование подразумевает под собой правильное подключение всех компонентов, включая блок питания (он же трансформатор), блок управления или диммер, а также саму осветительную продукцию.
Схема подключения светодиодной ленты
Только в той ситуации, когда схема подключения соблюдена, свечение лент будет ярким и полноценным. Если же что-то было подключено неправильно, то подсветка просто не станет работать до момента исправления неточностей установки.
Зарядное устройство из блока питания светодиодных лент
В качестве зарядного устройства для автомобильного аккумулятора, можно использовать различные схемы и варианты переделок уже готовых блоков питания. Народные умельцы с легкостью переделывают различные блоки питания ATX, ноутбуков или блоки питания телевизоров в неплохие автомобильные зарядки. Сегодня мы опишем способ, как можно сделать зарядное устройство из блока питания светодиодных лент.
Зарядное устройство из блока питания светодиодных лент
Для переделки в зарядное устройство из блока питания светодиодных лент желательно выбирать блок мощностью не менее 100 Вт. В нашем случае под рукой оказался неплохой блок на 120 Вт.
Просто так взять и напрямую подключать клеммы аккумулятора не стоит. Блок питания рассчитан на работу со светодиодными лентами с напряжением в 12 В, а для нормальной зарядки автомобильного аккумулятора нужно его поднять до 14-14,5 В.
Зачастую в подобных блоках питания есть небольшой подстроечный резистор, который находится между клеммами и светодиодом. На нашей плате он обозначен как VR. Им можно откорректировать работу блока и немного поднять выходное напряжение.
Если выходное напряжение достигло, хотя бы 14 В, таким блоком питания уже можно пользоваться как зарядным устройством. Но надо помнить, что блоки почти всегда немного отличаются номиналом используемых деталей и не всегда подстроечным резистором можно дотянуть до 14 В. Наш блок был способен выдать максимальное напряжение лишь в 13,26 В.
Для удобства стоит добавить сюда типовую схему блока питания светодиодных лент, она поможет нам в дальнейшем лучше ориентироваться.
Еще раз напоминаем, что номиналы разных блоков немного отличаются, но сама схема практически неизменна.
Дальнейшая переделка блока может пойти по двум различным путям:
- Замена подстроечного резистора на резистор с чуть большим максимальным сопротивлением;
- Замена резистора R30 на плате (R37 на схеме) резистором с чуть меньшим сопротивлением.
Если под рукой есть другой подстроечный резистор, тогда переделка блока займет не более 10 минут, достаточно его заменить и настроить. В случае с подменой резистора R30 необходимо произвести ряд простых манипуляций, например подобных тем, с помощью которых была произведена переделка блока питания ATX в зарядное устройство.
Об этом читаем ниже:
Подстроечный резистор VR оставляем в максимальном положении.
Выпаиваем R30 с платы блока питания.
Измеряем его сопротивление: оно составило – 5 кОм (для разных блоков питания эти номиналы могут отличаться).
Берем переменный резистор на 10 кОм и настраиваем его на 5 кОм.
Подпаиваем его на место резистора R30.
Вращая ручку, добиваемся показания вольтметра — 14,5 В, (при экспериментах стараемся не подымать напряжения выше 16 В т.к. выходные конденсаторы имеют максимальное рабочее напряжение 16 В).
Выпаиваем наш переменный резистор и измеряем его сопротивление. У нас оно составило — 4,5 кОм.
На место R30 ставим постоянный резистор с таким же номиналом, поскольку 4,5 кОм подобрать не получилось, решено было поставить резистор на 4,6 кОм.
Как видим, из за того, что мы впаяли R30 на 4,6 кОм, а не 4,5 кОм выходное напряжение немного изменилось, стало чуть ниже — 14,0 В, что тоже неплохо и допустимо.
Подстроечным резистором можно будет сбить напряжение до 12 В если будет нужда использовать этот блок по назначению — запитывать светодиодные ленты.
Оставляем 14 В и собираем блок питания, подключаем аккумулятор к выходу БП. Зарядка аккумулятора идет постоянным напряжением, меняется лишь сила тока. Для контроля процесса зарядки можно подключить цифровой вольтамперметр. Ток при зарядке разряженного аккумулятора может достигать 7-8 ампер, со временем заряда он постепенно снижается.
Блок питания вначале процесса зарядки немного греется, т.к. сильно нагружен и у него нет активной системы охлаждения. Если такой блок пытаться установить в самодельный корпус, то необходимо предусмотреть установку дополнительного вентилятора.
Такое зарядное устройство очень боится переполюсовок, для защиты блока на выходе можно использовать вот эту интересную схемку.
Схема подключения
Мы рассмотрим схему подключения самого стандартного и распространенного типа диммера – поворотного. Для того, чтобы подключить регулятор, необходимо вытащить клавишу выключателя света
Делать это следует очень аккуратно и осторожно, соблюдая меры предосторожности. Обычно декоративную накладку клавиши держат два шурупа. Их тоже нужно открутить
Далее необходимо открутить распорочные и крепежные винты и осторожно вынуть наш выключатель из подрозетника
Их тоже нужно открутить
Далее необходимо открутить распорочные и крепежные винты и осторожно вынуть наш выключатель из подрозетника
Следующий шаг – это откручивание всех проводов от выключателя. Один из них является питающим, другой идет через распределительную коробку. Далее нужно ставить сам диммер, схему установки которого можно найти, собственно, на его корпусе.
В конце нужно установить все декоративные накладки. Диммер подключен, осталось лишь проверить его работу.
Как подобрать?
Чтобы выбрать блок питания, нужно определиться с назначением подсветки. Когда цель ясна, выбираем удобное место монтажа. Самым главным моментом будет протяженность ленты, поэтому внимательно считаем метраж
Для подбора принимаем во внимание максимальную протяженность одного отрезка. Чтобы узнать, какой блок питания вам понадобится для диодной ленты, нужно посчитать мощность. Внимательно изучаем упаковку, и ищем напряжение питания, необходимое для ленты
Это может быть 12 В или 24 В. Крайне редко можно встретить новейшие разработки с показателем 36 В. Именно такое напряжение должен обеспечивать источник питания на выходе, преобразуя 220 вольт из розетки
Внимательно изучаем упаковку, и ищем напряжение питания, необходимое для ленты. Это может быть 12 В или 24 В. Крайне редко можно встретить новейшие разработки с показателем 36 В. Именно такое напряжение должен обеспечивать источник питания на выходе, преобразуя 220 вольт из розетки.
12 вольт безопаснее 24, к тому же такие ленты наиболее широко доступны. Кратность нарезки у первых составляет примерно 3 светодиода, или от 2-х до 5 сантиметров. Иногда можно найти варианты с кратностью меньше.
Для каждых 5 метров LED-ленты используют параллельное подключение к блоку питания. Именно такое расстояние выдерживают токопроводящие дорожки светодиодов. Если просто соединять отрезки один с другим, вы рискуете получить свечение на конце ленты намного слабее, чем в начале. К тому же такая конструкция быстро перегорит из-за нарушения технологии. Поэтому отрезы подключают параллельно к одному или нескольким устройствам питания. Можно осуществлять подключение как с одной, так и с двух сторон ленты. Второй вариант позволит равномерно распределить нагрузку на токоведущие элементы и увеличить срок службы изделия.
Чтобы рассчитать необходимый метраж проводов, отталкиваемся от максимально возможной протяженности одного куска. На финальный выбор влияют потери напряжения в зависимости от длины. 24-вольтовые ленты теряют напряжение значительно меньше, а значит, отрезок может быть длиннее 5 метров. Кроме того, раз потребляемый ток ниже вследствие малых потерь, то и провода для подключения будут тоньше, как и вес всей конструкции.
Из недостатков можно отметить узкий выбор, ведь напряжение в 24 В встречается редко, и в производстве такие ленты дороже. Следующий параметр — это потребляемая мощность на метр. Цифра напрямую зависит от плотности расположения диодов и их количества. Например, если плата потребляет 15 В, то при длине в 5 метров мы получаем 75 Вт, необходимых для равномерного свечения; 4 метра потребуют 60 Вт, и так далее. Предположим, что общая протяженность области подсветки у нас 20 метров.
Чтобы рассчитать мощность адаптера, умножаем потребляемую мощность метра ленты на длину – и страхуемся с помощью коэффициента запаса мощности. Примем этот коэффициент за 1.3, то есть заложим 30% запас. Итого имеем 15х20х1,3=390 Вт минимум. Конечно, цифра может получиться нецелой. Тогда мы округляем ее до ближайшей в большую сторону. Например, до 100 Вт, 150 Вт или 250 Вт. В нашем случае, 390 округляем до 400 Вт и так далее. Для цветной ленты принцип расчета будет тот же. Не забывайте про размер адаптера, чтобы выбрать укромное место для его расположения.
Способ монтажа и расположения
Способ расположения регулятора в щитке
Предлагаемые производителями модели регуляторов выпускаются в различных конструктивных вариантах. Их можно установить открытым или закрытым способом в зависимости от интерьера помещения и его технических характеристик.
Монтаж на стену проводится путем прикрепления изделия к поверхности стены или его размещения в стандартном подрозетнике. Проблемным вопросом является маскировка проводов. На этапе проведения ремонта они утапливаются в штробы, которые впоследствии заделываются шпаклевкой. Если нет желания или возможности пилить стены, кабель маскируется в пластиковом коробе или декоративном плинтусе. Как вариант, провода можно покрасить под цвет отделки.
По какой цене можно купить диммер для светодиодных ламп на 220 В
Сейчас приобрести светорегуляторы для светодиодных ламп и лент не проблема. Они продаются в традиционных специализированных магазинах, на рынках и в интернете. Разнообразие моделей просто поражает и иногда это затрудняет выбор, но всегда можно подобрать, то, что нужно именно вам. Что касается стоимости, то стоимость диммеров колеблется от 450 рублей до нескольких тысяч. Все зависит от модели и типа устройства, его мощности, производителя и даже региона где продается светорегулятор. В общем на ценообразование влияет много факторов, но лучше всего приобретать пусть дорогое устройство, но от проверенного и надежного производителя.
Предыдущая ОсвещениеЭкономим на замене: ремонт светодиодных ламп своими руками
Следующая ОсвещениеДрайверы для светодиодов: виды, назначение, подключение
Правильно выбираем светорегулятор
Практичность, лаконичность, надежность и ничего лишнего
Решив установить у себя в доме или квартире диммер, при покупке устройства нужно обратить внимание на следующие параметры:
- предполагаемая общая нагрузка. В техническом паспорте вариатора указывается нагрузочная мощность самого устройства, и она должна быть на треть выше, чем общая мощность всех управляемых осветительных приборов. Превышать этот запас мощности не рекомендуется, поскольку это может вывести регулятор из строя;
- величина напряжения для лампы. Так, например, существуют диммированные светодиодные лампы, работающие от напряжения 220 В, а есть светодиодные ленты, которым необходимо 12 В. Соответственно необходимы и разные светорегуляторы;
- совместимость с источником освещения. В технической документации на диммер указывается, для какого именно вида ламп он предназначен. Дело в том, что светорегулятор, например, для ламп накаливания совершенно не подходит для использования вместе со светодиодной лентой.
Устройства с пультом комфортны, стоят дороже обычных регуляторов освещения
Также на выбор регулятора освещения оказывают влияние характеристики устройства, дизайн помещения, предпочтения и финансовые возможности владельца дома или квартиры.
Watch this video on YouTube
Основные виды
Основная задача диммера состоит в управлении яркостью и регулировании мощности прибора. Виды регуляторов для светодиодных лент можно классифицировать по нескольким признакам.
- По типу регулирующей схемы. Поскольку управление светодиодными приборами имеет свои особенности, то диммеры для них также отличаются. Они содержат в себе вместо пассивных диммерных схем схемы активного типа, изготовленные на полупроводниковых элементах. По этому основным признаком для классификации можно считать тип регулирования. Есть два основных типа управляющих элементов:
- Управляемые источники тока. Стабилизируют выходной ток и могут изменять его в необходимом диапазоне при малом падении напряжения.
- Импульсные регуляторы. В схемах широтно-импульсной модуляции используются прямоугольные импульсы, которые получаются при чередовании высокого и низкого уровня сигналов. Изменение длительности импульсов меняет яркость освещения. Такая схема обеспечивает стабильный ток и поддерживает рассеиваемую мощность в номинальном диапазоне.
- По способу управления:
- Электронные;
- Механические;
- Дистанционные.
- По способу установки:
- Накладные;
- Встроенные;
- В виде модулей.
- По способу подключения:
- Проходные, позволяют включать и выключать освещение из разных мест;
- Непроходные, позволяют включать и выключать освещение из одного места.
Также они могут различаться и по другим признакам: использованию беспроводных технологий, типу этих технологий (инфракрасные или радиочастотные), по используемому протоколу, по количеству каналов.
Способ монтажа и расположения
Способ расположения регулятора в щитке
Предлагаемые производителями модели регуляторов выпускаются в различных конструктивных вариантах. Их можно установить открытым или закрытым способом в зависимости от интерьера помещения и его технических характеристик.
Монтаж на стену проводится путем прикрепления изделия к поверхности стены или его размещения в стандартном подрозетнике. Проблемным вопросом является маскировка проводов. На этапе проведения ремонта они утапливаются в штробы, которые впоследствии заделываются шпаклевкой. Если нет желания или возможности пилить стены, кабель маскируется в пластиковом коробе или декоративном плинтусе. Как вариант, провода можно покрасить под цвет отделки.
Устройство и виды
Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:
- На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
- Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.
Схема тиристорного диммера
Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.
При выборе устройства не столь важно знать, к какому типу он относится, сколько важно учитывать характер нагрузки, к которой он будет подключаться (лампы накаливания и светодиодные или люминесцентные и экономки). По виду исполнения диммеры бывают:
По виду исполнения диммеры бывают:
Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.
Модульный диммер и схема его подключения
Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.
Диммер на шнуре можно установить на любую настольную лампу, бра, торшер (с лампой накаливания)
Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».
Диммер для установки под выключатель
Схема подключения диммера под выключатель
- Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:
Поворотные и поворотно-нажимные модели внешне не отличаются
- Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
- Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.
Клавишные похожи на выключатели
Сенсорные диммеры хороши тем, Что могут иметь дистанционное управление
В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).
Тип лампочек
Важно запомнить, что встречаются регуляторы освещения, подходящие для ряда определенных типов ламп, однако универсального диммера не существует. Выбор светорегулятора должен производиться в зависимости от вида и мощности лампочек. Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки
При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности
Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки. При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности.
Выбрать диммер для ламп накаливания значительно проще, чем для других источников света. Также преимуществом является простота его подключения: его можно установить вместо обыкновенного выключателя. Но нужно отметить такой момент, что уменьшая яркость лампы накаливания при помощи светорегулятора, цвет ее свечения также изменится и станет более красным.
Что касается люминесцентных ламп, то выбрать регулятор освещения для них практически невозможно. Теоретически данное мероприятие возможно, но при условии создания сложной технической системы с дополнительным использованием электронного пускорегулирующего аппарата и контроллера. При этом сам диммер будет отличаться от применяемого для лампочек накаливания.
Выбрать регулятор света для энергосберегающих ламп, то есть для компактных люминесцентных (КЛЛ), несколько проще. Если в КЛЛ уже имеется встроенный пускорегулирующий аппарат (ПРА), то данная лампочка легко диммируется при помощи обычного регулятора. При отсутствии ПРА, она будет диммироваться с таким же трудом, как и обычная люминесцентная, что весьма трудоемко и затратно.
Для галогенных ламп выбрать светорегулятор очень просто. При этом, можно использовать регулятор для лампочек накаливания, либо приобрести диммер именно для этого типа изделий
Следует обратить внимание на напряжение, от которого работает галогенка. Если речь идет о напряжении 12В, то необходимо применение понижающего трансформатора. Выбор диммера для устройств, основанных на применении светодиодов более затруднителен

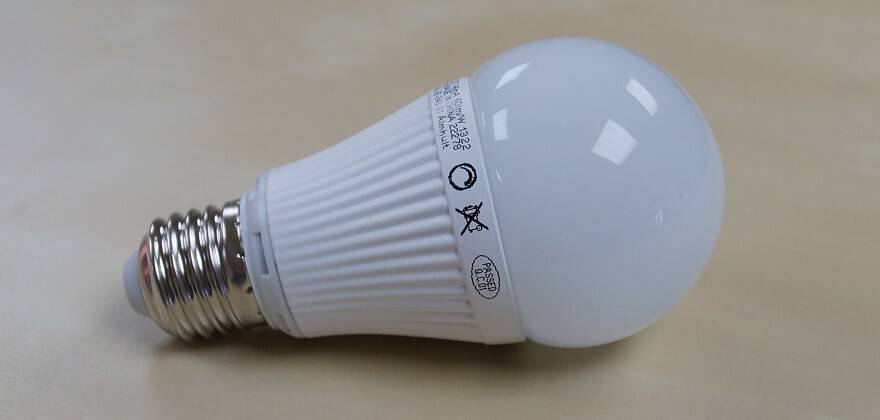

Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления
Выбор диммера для устройств, основанных на применении светодиодов более затруднителен. Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления.
При выборе диммера для LED-ламп 12 В стоит не забывать о применении понижающего трансформатора напряжения, а также об использовании специального контроллера
Чтобы выбрать регулятор освещения для светодиодных модулей, лент и линеек, нужно обратить также внимание на напряжение, от которого эти устройства работают. Обычно это 12В, а как уже было сказано выше, для их работы требуется установка дополнительных приспособлений, среди которых контроллер и специальная интеллектуальная панель управления. Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:
Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:
Схема подключения
Диммируемая лента разных видов (монохромная, полицветная) монтируется на основании схемы, которая для каждого случая будет разной. Однако общим для всех вариантов является необходимость соединения контактов диммера и блока питания.
В случае подключения одноцветной светодиодной полосы в схеме присутствуют следующие аппараты: питающий элемент, светорегулятор, непосредственно, сама лента. Если планируется монтаж полицветного источника света, добавляется еще и контроллер.
В каждом из случаев необходимо тщательно подбирать блок питания и диммер 12В. В случае, когда мощность подключенных осветительных приборов превосходит значение данного параметра питающего элемента, в схему добавляется усилитель. Ленточные приборы обычно предлагаются в бобинах, которые вмещают полосу длиной 5 м.
Причем рекомендуется использовать отдельный блок питания 12В для каждой из таких полос. Пример схемы с диммером:
На рисунке показан блок питания 12В, соединенный последовательно со светорегулятором, к которому уже подключена диммируемая светодиодная лента. Такой вариант подсветки не требует сложных знаний и большого опыта в подобных работах, поэтому его можно легко собрать расположить в нужном месте своими руками.
Разбираем все за и против
Основные плюсы установки диммера вместе со светодиодными лентами:
- удобство эксплуатации подсветки, в особенности, когда управление осуществляется пультом;
- более широкие возможности, так как вместо монтажа нескольких осветительных приборов с разным уровнем интенсивности освещения можно установить полоску на базе диодов, которая при необходимости будет служить ярким или приглушенным светом;
- несложный монтаж, благодаря чему лента сравнительно быстро устанавливается своими руками.
Об особенностях использования различных видов светорегуляторов уже шла речь выше.
Это объясняется тем, что некоторые модели (чаще всего это более дешевые исполнения) импульсных регуляторов характеризуются мерцанием, интенсивность которого в большей мере ощущается на минимальных уровнях яркости свечения.
Но сегодня предлагаются микроконтроллеры, способные работать в аналоговом и в импульсном режиме, что решает данную проблему.
Таким образом, при выборе диммера необходимо руководствоваться уровнем его мощности
Важно, чтобы значение данного параметра соответствовало подаваемой на прибор нагрузке. В точности также подбирается и блок питания
Необходимо учесть способ управления (пультом, настенным регулятором и прочее), а также возможность выполнить монтаж своими руками. Светодиодная лента монохромная и цветная подключается к светорегулятору сходным образом. Но в случае с полицветным исполнением будет возможность не только менять интенсивность светового потока, но еще и включать разные режимы свечения. Эти действия выполняются специальным пультом.
Делаем своими руками
Безусловно, существует возможность самостоятельного изготовления этого источника тока на основе радиолюбительских схем. Для начала следует немного разобраться в принципе действия и элементах конструкции блоков питания от бытовой сети 220 В.
Крайне не рекомендуется использовать архаичный трансформаторный блок питания напрямую из-за сильного нагрева и несовместимости вольт-амперных характеристик (ВАХ) светодиодной техники. ВАХ осветительных светодиодов не прямо пропорциональна, потребляемый ток здесь растет не по прямой, а экспоненциально.
Найти его в каталоге просто вбив название. Нехватку мощности можно компенсировать, разрезав длинную ленту на несколько равных частей и изготовив несколько таких блоков, после чего параллельно соединив их между собой и подключив в сеть. LM2596 можно использовать для питания ленты от прикуривателя автомобиля, подключив его через предохранитель 5А.
Для изготовления импульсного блока питания полностью с нуля необходимо будет собрать сначала простой выпрямитель переменного тока на 220 вольт, а затем нарастить конструкцию несколькими каскадами импульсных выпрямителей и модулем широтно-импульсной модуляции, при желании снабдив дополнительной системой охлаждения. Основную часть деталей можно раздобыть в отслуживших свой срок бесперебойниках и компьютерных БП.
Первым вариантом источника тока 12 В для ленты является доработанный БП от компьютера на основе полумостового драйвера IR2151. Блок малогабаритен и может с минимальными переделками разместиться в корпусе от самого компьютерного блока.
Схема бестрансформаторного блока питания с балластным конденсатором
Трансформатор необходимо будет вскрыть и заново перемотать. Первичная обмотка мотается медной проволокой диаметром 0.8 мм и состоит из 40 витков. На вторичную нужно 2х3 витков жгута из 7 жил провода того же диаметра. За вторичной обмоткой расположен спаренный диод Шоттки на 2х30 Ампер, прикрученный к корпусу для охлаждения.
Практически все конденсаторы нужных емкостей можно найти на плате компьютерного БП. Манипуляции с увеличением или уменьшением их емкости напрямую влияют на мощность блока питания.
Для питания основной микросхемы нужен очень мощный ограничительный резистор, рассчитанный на 2 Вт, его нагревание в процессе работы способствует колебаниям номинального сопротивления на одну десятую от общего значения, однако это не отразится на яркости освещения.
Полевые транзисторы защищены от бросков напряжения дополнительным термистором. Диодный мост построен из 4-х диодов 1N5408, рассчитанных на напряжение 1 кВ и силу тока в 3А. Данный БП крайне мощный и рассчитан на большую нагрузку в несколько сотен Ватт.
Недостатком конструкции можно назвать отсутствие диммера для регуляции яркости свечения и встроенного вентилятора системы охлаждения, который во избежание мерцания ленты нужно подключать к отдельному блоку питания.
Полученный ИБП можно и нужно снабдить дополнительным функционалом. Из-за низкого используемого напряжения для конструкции не годится классический диммер, работающий по принципу изменения выходного напряжения. Вместо него будет рассмотрена схема диммера для плавной регулировки яркости (у монохромных) и цвета (цветные) лент на основе ШИМ.
В продаже имеется готовая подходящая по характеристикам плата регулятора с большим током и маленьким напряжением NM4511 стоимостью в 300 рублей от специализированной компании МастерКит. Однако самостоятельная сборка не составит большого труда и квалификации. В основе схемы лежи сдвоенный операционный усилитель LM358 и мощный транзистор IRF3205.
