В чем различия диммеров?
Диммеры различаются по следующим критериям:
- По типу монтажа;
- по исполнению и способу управления;
- по способу регулирования.
По типу монтажа
Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.
Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.
Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

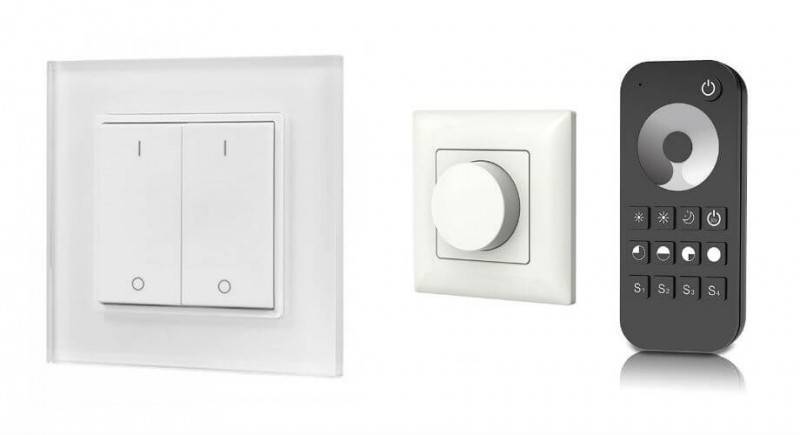

По исполнению
По исполнению регулятор света для светодиодных и ламп накаливания может быть:
- Поворотным;
- поворотно-нажимного типа;
- кнопочным;
- сенсорным;
Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.
Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.
Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.
Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.
По способу регулировки
Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.
Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.
По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.
Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».
Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).
Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.
Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.
Можно ли сделать диммер самому
Если вы хоть немного разбираетесь в электронике и умеете работать паяльником, то самостоятельное изготовление диммера не станет для вас проблемой. Ниже мы приведем несколько схем с кратким описанием их работы, которые помогут понять общий принцип создания таких устройств
Наиболее показательна схема на базе классического мультивибратора, в которой скважность импульсов регулируется переменным резистором R3. Транзисторы VT4–5 – это ключи, которые, по команде мультивибратора периодически подключают светодиодную ленту к источнику питания, то есть осуществляют модуляцию. Изменяя скважность импульсов мультивибратора меняют яркость свечения ленты, при этом ее цвет всегда остается одинаковым
Изменяя скважность импульсов мультивибратора меняют яркость свечения ленты, при этом ее цвет всегда остается одинаковым. Еще одна схема для светодиодных ламп, работающих от напряжения 10–40 вольт, собрана на базе микросхемы К561ЛН2, которая представляет собой 6 инверторных элементов
В качестве генератора – классический мультивибратор из двух инверторов, затем усилитель из четырех инверторов и ключ – мощный полевой транзистор с рассеиваемой мощностью 200 ватт. Такой диммер можно использовать со светодиодными лампами мощностью 40–100 ватт. Если же полевой транзистор установить на радиатор, то можно подключать лампы мощностью до 120–160 ватт. Установка более мощного транзистора позволит подключать и более мощные лампы
Еще одна схема для светодиодных ламп, работающих от напряжения 10–40 вольт, собрана на базе микросхемы К561ЛН2, которая представляет собой 6 инверторных элементов. В качестве генератора – классический мультивибратор из двух инверторов, затем усилитель из четырех инверторов и ключ – мощный полевой транзистор с рассеиваемой мощностью 200 ватт. Такой диммер можно использовать со светодиодными лампами мощностью 40–100 ватт. Если же полевой транзистор установить на радиатор, то можно подключать лампы мощностью до 120–160 ватт. Установка более мощного транзистора позволит подключать и более мощные лампы.
Хороший многофункциональный диммер можно сделать на базе недорогого микрокомпьютера Arduino. Такой диммер сможет не только регулировать яркость светодиодной лампы вслед за поворотом ручки потенциометра, но и станет основой для целой системы, учитывающей многие факторы. К примеру, сможет самостоятельно включать и выключать свет, а также регулировать яркость, в зависимости от времени суток и появления людей. Для создания такой системы потребуется:
- микрокомпьютер Arduino;
- датчик освещения;
- датчик движения;
- ключ на мощных полевых транзисторах.
Для изготовления такого диммера потребуется хорошее знание электроники и программирования, зато вы получите надежное и многофункциональное устройство, по своим возможностям не уступающее аналогичным приборам от Legrand или Gira, но во много раз дешевле.
В чем различия диммеров?
Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?
Диммеры различаются по следующим критериям:
- По типу монтажа;
- по исполнению и способу управления;
- по способу регулирования.
Давайте разберемся по подробнее с каждым из них.
По типу монтажа
Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.
Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.
Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.
По исполнению
По исполнению регулятор света для светодиодных и ламп накаливания может быть:
- Поворотным;
- поворотно-нажимного типа;
- кнопочным;
- сенсорным;
Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.
Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.
Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.
Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.
По способу регулировки
Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.
Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.
По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.
Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».
Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).
Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.
Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.
Поворотный
Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.
Клавишный
Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.
Поворотно-нажимной
Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.
Особенности работы диммируемой led лампы и ее отличия от обычной
Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.
Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.
Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.
Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.
Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.
- Срез переднего фронта.
- Срез заднего фронта.
Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:
Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.
Как отличить диммируемую лампочку от обычной?
Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.
Регулируемые светодиодные светильники
Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:
- Светильник со встроенным диммируемым драйвером.
- Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
- Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
- Диммируемый драйвер для светодиодных светильников.
Последний вариант особенно удобен в случае, если ты решил организовать освещение комнаты множеством осветителей, к примеру, точечных. Гораздо удобнее и дешевле взять один мощный драйвер, который будет питать множество светильников без собственных блоков питания, чем пачку диммируемых точечных светильников.
Что такое диммер и как он работает?
Стандартное электроустановочное изделие, диммер, позволяет отрегулировать яркость освещения, выбрать режим в зависимости от времени суток и настроения. Изделие помогает сократить потребление электроэнергии и повысить уровень комфорта.
Знакомьтесь: диммер
Диммерами называют регуляторы электрической мощности, позволяющие влиять на работу подключенной нагрузки. В качестве последней выступают люминесцентные, светодиодные и другие источники света.
Прародитель современных устройств, механический светорегулятор, появился в конце XIX века в США. Автор изобретения, Гранвилл Вудс, сконструировал и собрал прибор для одного из местных театров. Изделие использовалось для плавных затемнений сцены.
Принцип действия диммера
Простейшее светорегулирующее устройство можно изготовить на основе переменного резистора. Снижение яркости лампы в этом случае происходит за счет повышения сопротивления и уменьшения силы тока. В теории схема выглядит простой и эффективной, однако, на практике обнаруживаются минусы: низкий КПД и большой расход энергии, излишки которой выделяются в виде тепла. В итоге мы получаем перегревшийся регулятор и нисколько не уменьшившийся счет за электричество.
С приходом полупроводников, симисторов и транзисторов, диммеры стали компактнее и эффективнее. Электронный ключ отсекает передние или задние части синусоидальной волны напряжения. Чем больший участок оказывается отсеченным, тем меньше яркость подключенного к диммеру источника света.
Полупроводниковые модели уже не разбазаривают энергию, но также имеют недостатки: устройства генерируют помехи, влияющие на работу другой техники, особенно высокочувствительной. Проблема решается с помощью дополнительных конструктивных элементов — фильтров и дросселей. Кроме того, современные диммеры оснащаются защитными элементами, предохраняющими от перегрузок и короткого замыкания.
Что умеет диммер
Изменение яркости освещения – главный талант диммеров. В зависимости от модели, устройства также могут плавно включать или выключать освещение, заставлять лампы мигать, управлять источниками света автоматически. Более сложные модели умеют создавать эффект присутствия: включать осветительные приборы без участия человека.
Диммеры не только запоминают и воспроизводят последние настройки, но и держат в уме несколько вариантов освещения. Светорегуляторы могут управляться с нескольких точек в помещении и дистанционно. Производители умных устройств закладывают в них возможность сохранения доступа к настройкам из любой точки мира, где есть интернет.
Зачем все это нужно
Применение диммера поможет сделать обычный осветительный прибор многофункциональным. Устройства, светящие в полную силу, подойдут для активных занятий; пятидесятипроцентная яркость – для расслабления и отдыха, минимальная – для «дежурного» освещения. Обычный светильник начинает работать за троих: создает функциональное освещение, мягкую подсветку и выполняет обязанности ночника.
Светорегуляторы уменьшают нагрузку на источники света, а значит, продлевают срок их службы. Кроме того, снижается расход электроэнергии. Постепенное включение освещения поможет проснуться с утра, а такое же отключение – с комфортом завершить день. Последнее будет актуальным для тех, кто не любит темноту, но не может уснуть при ярком свете. Автоматические функции упрощают жизнь и позволяют не тратить время на пустяки, вроде ежедневного подбора настроек освещения «методом научного тыка».
Эффект присутствия – бесценная вещь для тех, кто часто путешествует или ездит в командировки. Неожиданно включившееся освещение наверняка озадачит непрошеных гостей, положивших глаз на чужое добро. Ну а с функцией управления через интернет всегда можно проверить, погашен ли дома свет.
Правила выбора оптимального варианта
Покупатели могут приобрести два вида светодиодных лент, так называемую монохромную, то есть одноцветную, или трехцветную RGB. В последнем случае все цвета можно подключать по отдельности, смешивать, получать различные эффекты.
Диммеры могут быть различных размеров, мощности, что позволяет заинтересованному человеку выбрать нужное изделие для любой светодиодной полоски
И будущему владельцу следует знать, что для управления многоцветной лентой понадобится приобрести специальный RGB-контроллер. Так как возможностей регулятора для полноценного контроля такого источника света недостаточно.
Кроме того, нужно внимательно отнестись к техническим параметрам приспособления. Поскольку мощность любого управляющего устройства должна превышать аналогичный показатель самой светодиодной ленты, необходимо учитывать такую особенность еще до покупки.
Причем варианты могут быть следующими:
- Если владелец помещения не планирует больше увеличивать длину светодиодной ленты, а, следовательно, и ее мощность, то эта характеристика у диммера должна быть выше на 20-30% и это как минимум, а лучше всего вполовину. Что поможет продлить срок службы регулятору, исключив возможность быстрого износа с последующей поломкой.
- Если планируется увеличение мощности светодиодной ленты, то прибор необходимо приобретать с учетом этого. Или позже снова придется тратиться на приобретение нового регулятора. Причем запас мощности должен исчисляться с учетом положенных 20-50% для запаса.
Когда потенциальный покупатель неправильно рассчитает мощность, то приспособление не сможет выполнять свои функции, поэтому просто не включится. И это при самом благоприятном исходе, так как нередко случается так, что перегрузка приводит к мгновенному выходу со строя.
Монтаж любого типа регулятора отличается простотой, поэтому в ряде случаев пользователь будет в силах такую процедуру выполнить самостоятельно
Кроме того важно определиться с типом управления. Любой из них (механический, электронный, дистанционный) является надежным и позволит человеку эффективно выполнять манипуляции с яркостью полоски светодиодов. Поэтому все будет зависеть от того, сколько человек готов заплатить
Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления
Поэтому все будет зависеть от того, сколько человек готов заплатить. Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления.
Когда в распоряжении будущего пользователя средств больше, тогда следует отдать предпочтение устройству с приложенным дистанционным пультом. Так как он повышает комфортность, что является значительным преимуществом.
Кроме того, при выборе не стоит экономить на качестве диммера, он должен быть только от известного производителя. Которыми являются компании Osram, Gauss, Philips, ряд других.
Если все же возникнет желание снизить расходы и приобрести китайское изделие, то стоит вспомнить, что такая покупка может обернуться головной болью, потерей части работоспособности и рядом других проблем со здоровьем. Остальные особенности при выборе не столь важны и все зависит только от личных предпочтений.
Желающие собрать диммер своими руками на нашем сайте получат подробное руководство. Рекомендуем ознакомиться с весьма полезной статьей.
Что такое диммер
Процесс управления и регулирования нагрузки в электрических приборах является диммированием. В светильниках и лампах этот процесс выглядит как регулирование яркости освещенности помещения. А прибор, при помощи которого можно осуществлять такую регулировку называется диммером. Он обеспечивает как экономию электроэнергии, так и другие возможности диммируемых светодиодных светильников и ламп:
- С помощью диммирования можно регулировать насыщенность освещения в доме или квартире, можно создавать особую атмосферу уюта с приглушенным светом или рабочую атмосферу при ярком освещении.
- При помощи освещения можно зонировать пространство не только в доме, но и в одном помещении, придать индивидуальность своему жилью.
- Покидая надолго дом, можно спугнуть воров, оставив кое-где неяркий свет, создавая атмосферу присутствия хозяев дома.
- В современных диммерных выключателях есть функции программирования – можно установить один раз комфортные режимы для определенного времени и не возвращаться к выбору уровня яркости света каждый раз.
- Функция дистанционного контроля с мобильных устройств позволяет в любое время управлять процессом освещения. Также вы сможете управлять диммируемыми светильниками при помощи голоса, пульта или хлопнув ладонями, входя в комнату.
Больший срок службы
Положительным моментом и преимуществом постоянной работы светодиодов в режиме пониженной яркости, является увеличение их срока службы.
Например, если изначально взять лампочку в два раза мощнее чем вам было нужно, и выкрутить диммером ее на требуемую яркость, такой светильник 100% прослужит не только заявленный заводом срок, но и гораздо дольше.
А вот с галогенными лампами ситуация может быть противоположной. Кроме того, диммирование приводит к уменьшению тепловыделения.
Исходя из вышеизложенного, специалисты всегда рекомендуют покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость их функций. В этом случае вы 100% не столкнетесь ни с какими сюрпризами и неприятностями.
Преимущества
Светорегулятор, применяемый для светодиодных ламп, имеет несколько положительных сторон:
- С его помощью можно экономить электроэнергию.
- Управляя яркостью освещения, в комнатах можно подчёркивать наиболее выгодные участки и места (панно на стене, напольную композицию и т.д.), что улучшает дизайн всего интерьера.
- Нагрузку можно изменять плавно.
- Самое главное преимущество – это комфорт светового режима в любое время ночи и дня.
- Всё чаще диммер для светодиодных светильников применяют, как сторожевое устройство. Можно задать специальную программу, при помощи которой светильники будут включаться и отключаться в разное время в отдельных комнатах. Это создаст иллюзию того, что кто-то присутствует дома. Очень удобно так защищать свои домовладения от незваных гостей, если надо уехать на несколько дней. Всё это возможно благодаря тому, что диммеры способны поддерживать режимы затемнения и мигания.
- Такой регулятор послужит защитой от перенапряжений в сети.
- Так как при помощи регулятора происходит экономия электрического ресурса лампы, это способствует продлению её срока службы.
Видите, сколько хороших и полезных функций выполняет такое устройство. Так что, несмотря на сложность схемы его подключения, высокую стоимость, необходимость перемонтажа уже существующих элементов проводки, на диммер всё-таки стоит потратиться.
3. Способы преобразования сигнала
В зависимости от способа преобразования сигнала, диммеры могут быть двух видов:
- Аналоговые – которые обеспечивают диодные ленты постоянным стабильным питающим током. Их преимуществом является небольшое значение потерь мощности. Однако недостаток более существенный – аналоговые диммеры способствуют значительному нагреванию светодиодной ленты, что значительно сокращает срок ее службы и может привести к местному перегоранию диодов. Также высокая температура заметным образом снижает качество освещения. Из-за этого оттенок и температура свечения могут не соответствовать заявленным производителем. Этот минус заметен как на монохромных, так и на полихромных лентах;
- Цифровые диммеры обеспечивают стабильный ток и минимальные потери мощности. Однако условия работы диодов при этом будут приближены к идеальным. Также будет исключена возможность искажения оттенка свечения и его температуры. Недостатки могут наблюдаться только при использовании некачественных цифровых диммеров, которые провоцируют мерцание диодов. Это может вызывать головные боли, раздражение, усталость органов зрения и снижение работоспособности.
Поэтому экономить на покупке диммера не стоит. К слову, стоимость прибора напрямую будет зависеть от фирмы производителя и максимальной выходной мощности.
- Компактные модели, которые рассчитаны на управление только одним цветом и максимальной мощностью 36 Вт, имеют среднюю стоимость от 8$.
- Более мощные одноканальные модели с возможностью дистанционного управления могут иметь стоимость от 20$ до 40$.
- Самыми дорогостоящими являются диммеры, которые способны регулировать интенсивность и оттенок свечения RGB лент. Стоимость подобного светорегулятора среднего качества начинается от 40$.
Схемы диммеров
Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.
Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).
Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.
Как подключить светодиоды через диммер?
Номиналы компонентов и все сведения указаны на схеме диммера.
Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.
Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.
В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.
Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.
В интернете есть много вариантов схем со всевозможными доработками, все они хорошие. Здесь приведена простейшая схема, на рисунке изображен монтаж этого варианта схемы.
Часто задаваемые вопросы
Вопрос №1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?
В этом случае лучше самый простой на теристорах.
Вопрос №2. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?
Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.
Вопрос №3. Как определить необходимую мощность диммера и блока питания для светодиодных лент?
Характеристики некоторых светодиодов:
| Производитель и марка | Китайские5630 5730, | Китайские 5630 57300, | Китайский 5050 |
Мощность Яркость | 0,09W 7 лм | 15W 12 лм | 0,1W 8 люмен |
Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.
Вопрос №4. Для точечных светодиодных светильников на потолке, какой диммер подходит?
Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.
- Как подключить телефонный кабель к телефонной розетке (схема)
- Как подключить проходной диммер с проходным выключателем (схема)
- Подключение интернет розеток Легранд, Шлейфом (схема)
- Особенности подключения евророзетки, пошаговая инструкция по монтажу
Недостатки светорегуляторов
Так как коэффициент полезного действия ламп накаливания значительно уменьшается с понижением напряжения, то иногда выгодней использовать светильник меньшей мощности, подсоединенный напрямую. Мощные источники света при снижении яркости диммером начинают издавать небольшой свист, который отчетливо слышно в тишине.
Связано это с колебаниями нити накала лампы, происходящими при переключении симистора, что в обычных условиях практически незаметно. Чтобы избежать влияния помех, не рекомендуется включать приборы, расположенные рядом с радиоприемниками или измерительными приборами высокой чувствительности.
Паяльник, управляемый устройством, может вызывать на экране осциллографа посторонние сигналы. В комнате с регулируемым светом приемник не будет работать в диапазоне длинных и средних волн. При применении диммеров в студиях звукозаписи это может привести к фоновым шумам.
Поэтому в таких помещениях лучше использовать обычное освещение или отключать светорегуляторы. К минусам можно отнести и высокую начальную стоимость приборов, которая быстро себя не оправдает. Если нет необходимости в плавной регулировке освещением, то использование диммеров по всей квартире нецелесообразно.
