Как построить дом из SIP-панелей своими руками

Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

  • Дата ввода в эксплуатацию: 2008 год
  • Количество этажей: 2
  • Тип фундамента: ленточный
  • Технология: бескаркасная
  • Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться. Под воздействием влаги фундамент начал крошиться

Под воздействием влаги фундамент начал крошиться

В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния

Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола

Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом

Сопутствующие ошибки:

  • Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
  • На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
  • Использован сырой лес.
  • Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
  • Углы дома не стянуты длинными саморезами.
  • Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.

Разработка проекта строительства

Разработку проекта каркасного дома можно смело назвать одним из важнейших этапов, от которого зависит качество и долговечность будущего строения. При составлении проектной документации специалистами необходим учёт технических возможностей и пожеланий клиента. Проектом предусмотрены следующие особенности:

Ландшафт участка и особенности грунта. Требования и пожелания к планировке внутренних помещений, а также ориентации их по сторонам света. Особенности подвода основных коммуникаций и электричества, и в связи с этим, расположение внутри дома из панелей подсобных помещений, котельной, кухни и санузла с ванной. Плиты для наружных стен имеют большую толщину, нежели те, что используются для внутренних перегородок

Это позволяет сделать помещения максимально просторными

Параметры объекта подчинены габаритам готовых плит, которые составляют 2,5х1,25 м и 2,8х1,25 м. Высоту потолка можно запланировать любую, что позволяет установить подвесные потолочные системы, скрывающие коммуникации и вентиляционное оборудование, а также придающие индивидуальности интерьеру.

Конструкция панелей и их типовые размеры

СИП панель (структурно изолированная панель) представляет собой строительное изделие, включающее две плиты ОСП (ориентированно-стружечные) со вставкой из утеплителя – пенополистирола (ППС) между ними, соединенных и спрессованных с помощью специального клея под давлением 20 тонн. Такое строение позволяет панелям выполнять двойную функцию – они служат не только для тепло- и звукоизоляцией ограждающих конструкций, но и способны выдерживать значительные сжимающие и изгибающие нагрузки. Поэтому эти изделия подходят для строительства любых видов зданий. Применяются для стен, перегородок, в качестве плит перекрытий и покрытия крыши.

Типовые габариты СИП-панелей


Толщина варьируется в таких размерах от 68 мм до 244 мм. Часто применяемая сип панель толщиной 174 мм (при толщине ППС 15 см, OSB 12 мм) ширина 1,250 м; длина от 2,5 м до 2,8 м. Для возведения ограждающих стен применяются сип панели стандарт 17,4 см, для перекрытий и крыш – толщиной 17,4 – 22,4 см. Изделия в 12,4 см толщиной используются для перегородок в доме. Сип панели легкие – не более 20 кг/м2, что позволяет устанавливать их силами двух, трех людей и без применения крана, а также легко обрабатываются и кроятся с помощью ручного электроинструмента.

Как строить дом из сип панелей своими руками?

Сегодня на строительном рынке огромное число компаний строят дома из сип панелей. Разумеется, собрать дом можно и своими руками.

Рассмотрим поэтапное выполнение работ. Итак, строим дом из сип панелей своими руками.

Предварительные работы

На этом этапе составляется проект будущего жилища. Как правило, подходящий вариант выбирают из множества типовых проектов и дорабатывают самостоятельно.

Либо обращаются за помощью в проектные организации. Продуманная планировка обеспечит качество и долговечность будущего дома.

Затем производится расчет необходимого количества материала, покупка качественного инструмента (обязательно понадобятся шуруповерт, ножовка). Прибегнуть к помощи специализированной организации, скорее всего, придется.

Приобрести стандартные панели, а затем подгонять под свой проект довольно трудоемко. Следовательно, проще обратиться в фирму, которая изготовит и доставит панели требуемых параметров.

Возведение фундамента

Наиболее популярными типами фундамента являются:

  • свайный или свайно-ленточный;
  • монолитные плиты с мелким заглублением;
  • столбчатый или столбчато-ленточный;
  • ленточное заглубление с цоколем;
  • ленточное заглубление.

Установка свай отличается сравнительно небольшой скоростью монтажа, простотой, эффективностью и экономичностью. Большинство специалистов считают сваи наиболее приемлемой основой для панельного дома.

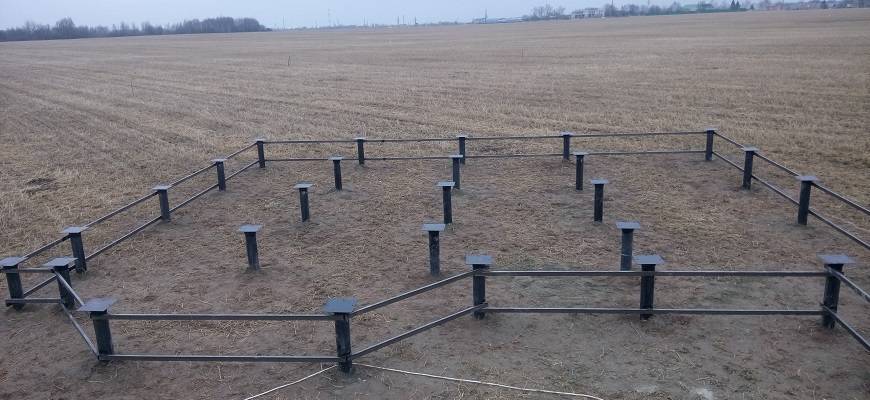

Винтовая свая это металлическая трубка с лопастью. Свая ввинчивается в грунт достаточно глубоко, что исключает деформацию постройки.

Водоснабжение, отопление и электричество по будущему дому разводят до сооружения фундамента.

Гидроизоляция, обвязка, возведение стен

На данном этапе поверх фундамента укладывают два слоя рубероида или битум, а потом обвязочный брус, предварительно обработанный антисептиком. Затем к обвязочному брусу шурупами прикрепляют стартовые доски.

Следом укладывают панели, которые в дальнейшем будут служить в качестве пола. При стыковке пазы обрабатываются герметиком, фиксируются саморезами. Торцы также обрабатываются герметиком, обшиваются досками.

Сип панель прикрепляется к стартовой доске. Монтировать следует от углов конструкции. Соединение проводится просто, паз вставляется в гребень, крепеж усиливают шурупами.

Обязательно использование уровня, дабы уберечь конструкцию от перекосов. Для стыков применяют монтажную пену. Также стоит поступить и с торцами сип панелей перед стыковкой их друг с другом.

Строительство крыши, монтаж окон и дверей

Крыша может быть сделана без обрешетки. Сип панели укладываются на стропила и фиксируются саморезами, сверху монтируют кровлю.

Панели выдерживают большие нагрузки, поэтому иногда крышу собирают без стропил. Кровля подойдет абсолютно любая, чаще всего используется черепица. Альтернативой является сборка на земле с дальнейшим подъемом с помощью легкого крана.

Для окон и дверей проемы оставляют во время монтажа стен. Обычно между оконным блоком и проемом оставляют зазор 2 см по каждой стороне. Это позволит качественно загерметизировать стыки и облегчит установку окна.

Установка дверей производится стандартным способом. Электропроводку удобнее всего делать поверх панелей и закрыть гипсокартоном, либо воспользоваться кабель — каналом.

Отделка

Поверхность стен и потолков получается идеально гладкая, поэтому заниматься отделкой одно удовольствие.

Для внутренней отделки стыки между панелями заделываются малярной сеткой, затем шлифуются и полируются. Далее делаются отверстия под коммуникации. В ванной стыки, как правило, заделывают герметиком.

Для стен подойдут любые материалы. Рекомендуется увеличить пожаробезопасность стен, обшив их гипсокартоном. Дальнейшие работы ограничиваются только фантазией хозяев.

Некоторые хозяева не прибегают к наружной отделке домов из сип панелей, т.к. после сборки они выглядят вполне аккуратно. Но для защиты материала от сырости обшивку произвести все-таки желательно.

Наиболее распространенные материалы для наружной отделки:

  • фасадная штукатурка;
  • сайдинг;
  • профнастил;
  • фиброцемент;
  • фасадная плитка;
  • деревянная вагонка;
  • кирпич и т.д.

Все они обладают высокой степенью защиты, долговечны и превосходно выглядят.

Собрать дом из сип панелей не сложно, с этой работой справятся 2-3 человека. Таким образом, вполне реально получить оригинальные, недорогие, красивые дома, потратив на работу минимум времени.

Постройка дома из сип панелей: видео инструкция.

Как построить кровлю

Технология возведения кровли на таком здании предельно проста. Чтобы ее построить, опять-таки используем те же самые SIP панели. Плиты монтируются по тому же принципу, что стены, и межэтажные перекрытия. Стропила использовать не обязательно. Как выполняется соединение кровельных и стеновых панелей, показано на схемах 1 и 2.

Схема 1.

Схема 2.

Обратите внимание, что в центре устанавливается поддерживающая колонна. Для этого можно использовать брус 50х70 мм

Все крепление кровельных элементов производится при помощи саморезов, герметика и стыковочных брусьев. Когда крыша собрана, можно сразу же приступать к финишному покрытию. Крыть кровлю можно практически любым материалом (металлочерепицей, профнастилом, мягкой черепицей и пр.). Выбор материала зависит от предпочтений и материальных возможностей владельца жилья.

Нулевой уровень

Перед тем как начать монтаж СИП панелей, на фундаментное основание укладывается нижний обвязочный (венцовый) брус сечением 100х150 мм. Место его размещения следует надежно гидроизолировать. Для этого используется битумная мастика, рубероид (в два слоя) или несколько слоев битумированной бумаги. Кроме того, сам брус обязательно обрабатывается антисептическими и гидрофобизирующими составами. На рисунке ниже изображена схема укладки обвязки на ленточном фундаменте.

Крепление венца

Крепление нижнего бруса к основанию осуществляется анкерными болтами диаметром 10-12 мм. Они заглубляются в бетон не менее чем на 100 мм, устанавливаясь с шагом 50 см. Болты закручиваются заподлицо с поверхностью бруса. Для этого рекомендуется высверлить в древесине потайки – отверстия большего, чем головка болта диаметра, а для упрощения монтажных операций использовать торцевые ключи. Углубления потаек можно залить гудроном или битумом, они помогут предотвратить коррозию крепежных элементов.

Цокольный ярус

Конструкция цокольного яруса (перекрытия) состоит из деревянных лаг (несущий каркас) и расположенных горизонтально СИП-панелей. Для её сборки первая панель укладывается сверху на обвязке в углу. В слое полистирола по периметру её торцевой части выбирается паз. В короткий внутренний торец закладывается СИП-шпонка или вставка из отрезка бруса 80х200 мм (для СИП толщиной 225 мм). Такие выступающие элементы становятся гребнями, к которым осуществляется установка очередных СИП панелей с предварительно выбранными пазами.

После сборки первого ряда уже в его продольной торцевой части также выбирается паз, под закладку лаги из бруса 80х200 мм или сдвоенной из досок 2х40х200 мм. Спарка выполняется саморезами по дереву длиной 75 мм, вкручиваемых с шагом не более 40 см. Панели крепятся к лагам через облицовочные OSB-3 плиты саморезами длиной 40 мм с шагом 150-200 мм. Окончательным этапом создания цокольного перекрытия является защита (обрусовка) внешних торцов СИП-панелей. Они закрываются доской 40х200 мм.

Вот так выглядит типовая схема расположения элементов цокольного перекрытия:

Иногда, в угоду мнимой экономии, технология стройки домов из СИП панелей сознательно нарушается и для сооружения цокольного перекрытия используются обычные доски на лагах. Создание теплоизоляционного барьера осуществляется на основе из керамзита, насыпанного непосредственно на грунт по слою гидроизоляции. Хотя этот способ и можно применять при установке ленточного фундамента, однако, его эффективность оставляет желать лучшего. Хорошая теплоизоляция подобной конструкции потребует укладки дополнительного утеплителя между черновым и чистовым полом, типа листов пенопласта или минеральной ваты. Это сведет на нет первоначальную экономию, и, в конечном итоге, окажется более трудозатратным.

Изготовление SIP

Итак, что такое СИП панели для строительства дома? Что нужно для их изготовления? В нескольких словах процедуру производства таких плит можно описать так: берется два листа ОСП, между ними укладывается пласт пенополистирола или другого вспененного полимера. Соединение происходит при помощи специального клея под воздействием давления. Но не все так просто, как может показаться. Производство СИП панелей не лишено некоторых тонкостей и особенностей, состоит из следующих этапов:

  • листы ОСП можно использовать стандартные, а можно их раскроить под необходимые размеры, как удобно мастеру;
  • первый лист нужно уложить на абсолютно гладкую прочную поверхность; это может быть пол, стол, большой верстак или нижняя часть пресса;
  • нанести полиуретановый клей ровным слоем, используя каучуковый зубчатый шпатель или пульверизатор; при пользовании распылителем нельзя забывать о респираторе, иначе клей попадет в дыхательные пути;
  • сверху сразу укладывается пласт пенополиуретана нужной толщины;
  • на утеплитель также наносится слой клея, который немедленно накрывают вторым листом ОСП; края верхнего и нижнего листов должны совпадать;
  • если требуется нарастить пласт утеплителя, то соединяемые поверхности надо тоже обработать клеем;
  • перечисленные действия должны выполняться очень быстро, чтобы клей ни в коем случае не начал застывать до соприкосновения с основными материалами; иначе работа будет напрасной;
  • далее по высоте, используя описанную схему, продолжается сборка панелей СИП; формируют пять одинаковых панелей; они послужат дополнительным гнетом.

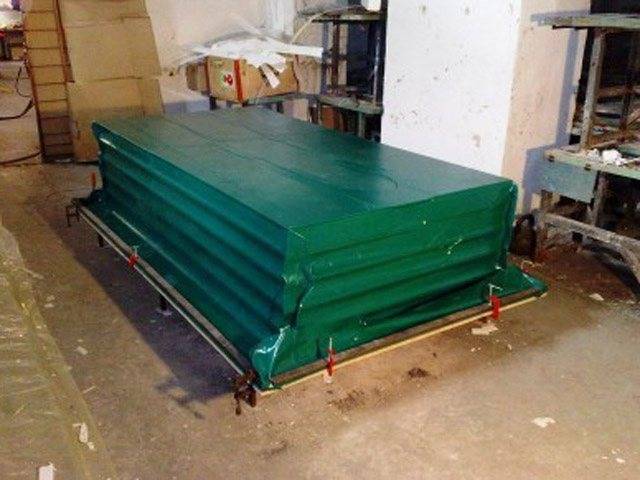

Теперь основное и, пожалуй, самое сложное. Необходимо создать давление не менее одной тонны на квадратный метр поверхности. Хорошо, когда есть специальный пресс. Если нет, то давление создают при помощи прочного тента, шлангов и вакуумного насоса. Штабель из подготовленных плит помещают в тент (если нет готового, то его легко можно сшить из специальной ткани), закрывают его, оставляя щели под шланги. Окачивают воздух и делают выдержку около одного часа. Затем готовые изделия должны вылежаться на ровной поверхности не меньше суток. Вот и все, панели можно доставить к месту строительства. При наличии пресса процесс упрощается, так как нет необходимости переносить изделия. Изготовление панелей СИП выполняется на металлическом поддоне или столе, специально предназначенном для этого.

Сборка стен первого этажа

Главное, с чего начинается инструкция по монтажу панелей СИП первого этажа домов — установка направляющей, бруса 100 мм. Он прикручивается к фундаменту, анкерными болтами, прямо сквозь конструктивы пола там, где будут размещаться стены.

Эта работа должна проводиться с максимальной аккуратностью, чтобы гарантировать, что даже при погрешностях отрезки элементов стены, общее направление СИП панелей будет соблюдаться. Правильность установки бруса проверяется по инструкции к проекту и с помощью шаблонов.

Важно знать: Какие бывают коттеджи из SIP панелей

Сборка производится в следующем порядке:

  • собирается угол первого этажа. Сначала устанавливается одна СИП панель. Надежно фиксируется к направляющему брусу. Точность установки постоянно проверяется;
  • монтируется вторая СИП панель под прямым углом. Соединение с первой тщательно запенивается. Точность угла должна быть идеальной — он будет задавать направление и отвечать за точность размещения остальных SIP конструктивов;
  • сборка стен домов — установка последующих СИП панелей — производится с помощью системы шип-паз. Элементы прикрепляются к направляющему брусу и соединяются друг с другом саморезами.

Технология сборки первого этажа из SIP панелей также проста. Потребуется больше контроля и внимательности, однако работы не представляют сложности. При соединении СИП элементов стены дома под непрямыми углами направление и реальные размерности каждого конструктива поможет определить либо инструкция к проекту, либо уложенный направляющий брус.

Сборка первого этажа завершается запениванием периметра по верху и установкой в технологический паз панелей обвязочной доски. Она придает дополнительную прочность всей конструкции из СИП элементов и будет работать как место для крепления верхних конструктивов.

Дом из СИП-панелей своими руками

Все элементы для общей конструкции изготавливаются на заводах с помощью специального оборудования. Это является гарантией того, что дома из СИП-панелей являются надежными, и не возникнет проблем при их сборке. Если есть навыки плотника, можно изготовить панели самостоятельно, но потребуется высокая точность расчетов. Технология сборки дома из СИП-панелей такова:

  1. Создание проекта сооружения.
  2. Произведение разводки электричества, отопления, водоснабжения.
  3. Закладка фундамента с последующей его обвязкой деревянным брусом.
  4. Установка каркаса из бруса и его обшивка СИП-панелями.
  5. Заделка стыков, отверстий монтажной пеной для герметичности.
  6. Если строение двухэтажное, необходимо монтировать межэтажные перекрытия. Делается это с применением деревянных досок или бруса.

Фундамент для дома из СИП-панели

Для построек этого вида рекомендуется использовать один из таких вариантов:

  1. Свайно-винтовой фундамент. Чаще строительство домов из СИП-панелей ведется с использованием этого вида основания. Такой фундамент быстро возводится, он обеспечивает нормальную вентиляцию постройки, его со временем можно переустановить.
  2. Мелкозаглубленное основание. Для его закладки не нужно применение специальной техники. В таком фундаменте можно оставить отверстия для вентиляции дома из СИП (SIP) панелей.
  3. Железобетонный фундамент. Он характеризуется высоким уровнем гидроизоляции, прочности. Цена его высока, а использование такого основания целесообразно в условиях ползущего грунта, чтобы стройка из СИП-панелей не обернулась возведением неустойчивого сооружения.
  4. Цокольный этаж. Его обустройство – трудоемкий процесс, но по возможности рекомендуется выбрать этот вариант. Он не только делает всю конструкцию устойчивее, но и является дополнительной территорией для технических и жилых помещений.

https://youtube.com/watch?v=Tu7wjKOwo18%250D

Каркас дома из СИП-панелей

Для обеспечения прочности конструкции нужно следовать определенному алгоритму ее возведения. Сборка дома из СИП-панелей выполняется так:

  1. Перед возведением необходимо проверить домокомплект на правильность последовательности нумерации на его элементах – она должна соответствовать схеме.
  2. Нужно разложить все панели в соответствии с нумерацией по периметру основания дома из СИП-панелей. Если он двухэтажный, сначала нужно разложить элементы для первого этажа.
  3. Панели сращиваются друг с другом посредством специальных замков. Основу конструкции нужно зафиксировать обвязочным грузом. Для увеличения крепежных характеристик используется монтажная пена.
  4. После установки нижней обвязки монтируются стеновые панели с использованием уровня для их выравнивания.

https://youtube.com/watch?v=vgsS7OW519Q%250D

Шумоизоляция в доме из СИП-панелей

Строения из этого материала обладают высоким уровнем этого показателя. В этом вопросе главное, чтобы корректно выполнялись все этапы строительства дома из СИП-панелей. Усилить его можно с применением специальных материалов, например:

  1. Шуманет-СК. Это звукопоглощающий материал, используемый в виде плит.
  2. Шуманет-100 Супер. Рулонный звукоизоляционный материал.
  3. Вибростек-М. Звукоизоляционный материал рулонного типа.
  4. Экотишина. Шумоизоляция из полиэфирного волокна.
  5. Шумостоп. Звукоизоляционный материал в виде панелей.

Внешняя отделка дома из СИП-панелей

Она используется для улучшения внешнего вида и повышения эксплуатационных свойств. Внешняя отделка домов из СИП-панелей выполняется с применением таких материалов:

  1. Сайдинг. Оптимальный вариант для облицовки, придающий строению привлекательный внешний вид. Для ее выполнения может использоваться дерево, металл, пластик.
  2. Кирпич. Дороговизна, сложность монтажа, увеличение нагрузки на дома из СИП (SIP) панелей делает этот способ отделки не часто используемым.
  3. Штукатурка. Это бюджетный вариант, позволяющий улучшить вид сооружения, но защитную функцию он не выполняет.
  4. Окраска. Для нее используются специальные материалы. Окраска обходится недорого, с ее помощью можно воплощать разные идеи дизайна здания.

https://youtube.com/watch?v=GSr7v11rltM%250D

Внутренняя отделка дома из СИП-панелей

Дизайн помещений выполняется с применением разных материалов. Для отделки стен можно использовать:

  • гипсокартон;
  • ПВХ;
  • обои;
  • окраску;
  • плитку.

Для отделки потолка применяются такие материалы:

  • гипсокартон;
  • натяжные потолки;
  • ПВХ;
  • пенополистирольная плита;

В возведении здания важно знать не только как самому построить дом из СИП-панелей, но и с помощью каких материалов выполнить напольное покрытие:

  • наливные полы;
  • ламинат;
  • линолеум;
  • паркет.

Этапы строительства

Начинают с выравнивания участка и разметки. Далее приступают непосредственно к возведению дома.

Выбор фундамента

Используют следующие виды фундаментов:

  1. Столбчатый из штучного материала. Этот вариант требуется крупному строению (2 этажа + мансарда).
  2. Из буронабивных свай (столбчатый железобетонный). Подходит для 1-этажных зданий.
  3. Из винтовых свай. Подходит для всех типов зданий. Превосходит другие виды в быстровозводимости, но обходится дороже.

Ленточный и плитный фундаменты используют только на проблемных грунтах:

  • нестабильных (торфяники и проч.);
  • каменистых;
  • содержащих полости.

При строительстве используют фундамент из винтовых свай.

Нулевой уровень

На каменный фундамент укладывают 2 слоя гидроизоляции и затем обвязочный брус 200х200 мм, обработанный антисептиком и битумом. Между собой древесину скрепляют стальными накладками на саморезах. Соединение с основанием обеспечивается закладными шпильками.

На обвязку укладывают балки пола первого этажа (крепят длинными гвоздями), затем между ними размещают панели SIP шириной 625 мм и толщиной 224 (мм). Снизу их предварительно обрабатывают битумной мастикой.

Принцип соединения СИП-панелей

Утеплитель в SIP подрезают электрическим термоножом — так, чтобы края ОСП выступали за него. Далее получившимся пазом 2 панели надевают на промежуточный элемент — шпонку.

В этой роли выступает:

  1. В каркасной технологии — брус.
  2. В бескаркасной — узкая СИП меньшей толщины.

На шпонку или торцы панелей SIP предварительно наносят монтажную пену для герметизации соединения. Далее ОСП прибивают ершеными гвоздями длиной 50-65 мм с шагом 10-15 см.

Возведение стен

На обвязку набивают стартовую доску. Далее на нее надевают SIP, начиная с угла. Торец крайней панели закрывают доской. На углу панели СИП скрепляют длинными саморезами с шагом 40-50 см.

Проемы усиливают металлическими перфорированными уголками. Но лучше обрамить их брусом, утопленным в выборку утеплителя на 40 мм.

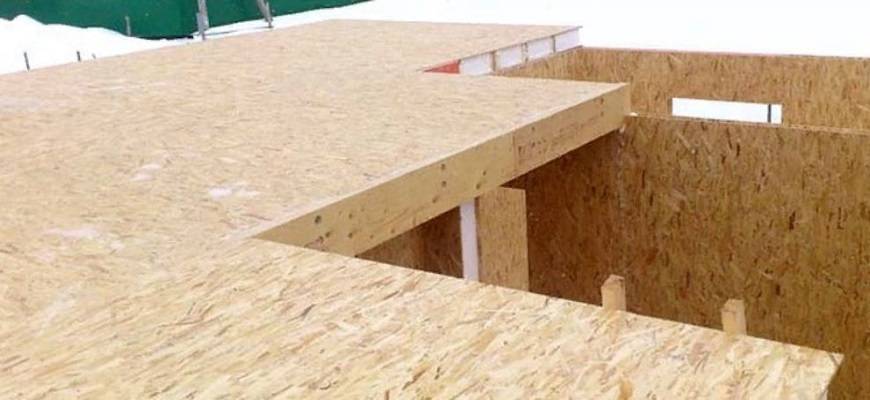

Межэтажное перекрытие

В верхние пазы стеновых панелей закладывают доску и прикручивают ее к ОСП. На этот элемент опираются балки и панели перекрытия. Половые «сэндвичи» имеют толщину не менее 174 мм.

Торцы панелей SIP тоже закрывают доской с предварительным нанесением монтажной пены.

Межэтажные перекрытия.

Стены второго этажа

Продолжают установку СИП по тому же принципу. Если второй этаж является мансардным, их подрезают до нужной высоты и формы (на фронтонах).

В верхние пазы закладывают брус, играющий роль мауэрлата.

Крыша

В кровельной системе в качестве шпонки используют только бруски. Одновременно они играют роль стропил.

На коньковой балке СИП стыкуют 2 способами:

  1. С подрезкой под углом, соответствующим наклону ската (симметричный вариант).
  2. Без подрезки: торец одной панели упирается в грань другой. Вторая должна иметь увеличенную длину.

Коньковую балку тоже подрезают. SIP прикручивают к ней с шагом в 30-40 см.

Сверху стык накрывают коньковой планкой из оцинкованной стали.

Материал по теме: Выгода от использования солнечных батареи в частном доме

Нулевой уровень

Перед тем как начать монтаж СИП панелей, на фундаментное основание укладывается нижний обвязочный (венцовый) брус сечением 100х150 мм. Место его размещения следует надежно гидроизолировать. Для этого используется битумная мастика, рубероид (в два слоя) или несколько слоев битумированной бумаги. Кроме того, сам брус обязательно обрабатывается антисептическими и гидрофобизирующими составами. На рисунке ниже изображена схема укладки обвязки на ленточном фундаменте.

Крепление венца

Крепление нижнего бруса к основанию осуществляется анкерными болтами диаметром 10-12 мм. Они заглубляются в бетон не менее чем на 100 мм, устанавливаясь с шагом 50 см. Болты закручиваются заподлицо с поверхностью бруса. Для этого рекомендуется высверлить в древесине потайки – отверстия большего, чем головка болта диаметра, а для упрощения монтажных операций использовать торцевые ключи. Углубления потаек можно залить гудроном или битумом, они помогут предотвратить коррозию крепежных элементов.

Цокольный ярус

Конструкция цокольного яруса (перекрытия) состоит из деревянных лаг (несущий каркас) и расположенных горизонтально СИП-панелей. Для её сборки первая панель укладывается сверху на обвязке в углу. В слое полистирола по периметру её торцевой части выбирается паз. В короткий внутренний торец закладывается СИП-шпонка или вставка из отрезка бруса 80х200 мм (для СИП толщиной 225 мм). Такие выступающие элементы становятся гребнями, к которым осуществляется установка очередных СИП панелей с предварительно выбранными пазами.

После сборки первого ряда уже в его продольной торцевой части также выбирается паз, под закладку лаги из бруса 80х200 мм или сдвоенной из досок 2х40х200 мм. Спарка выполняется саморезами по дереву длиной 75 мм, вкручиваемых с шагом не более 40 см. Панели крепятся к лагам через облицовочные OSB-3 плиты саморезами длиной 40 мм с шагом 150-200 мм. Окончательным этапом создания цокольного перекрытия является защита (обрусовка) внешних торцов СИП-панелей. Они закрываются доской 40х200 мм.

Вот так выглядит типовая схема расположения элементов цокольного перекрытия:

Иногда, в угоду мнимой экономии, технология стройки домов из СИП панелей сознательно нарушается и для сооружения цокольного перекрытия используются обычные доски на лагах. Создание теплоизоляционного барьера осуществляется на основе из керамзита, насыпанного непосредственно на грунт по слою гидроизоляции. Хотя этот способ и можно применять при установке ленточного фундамента, однако, его эффективность оставляет желать лучшего. Хорошая теплоизоляция подобной конструкции потребует укладки дополнительного утеплителя между черновым и чистовым полом, типа листов пенопласта или минеральной ваты. Это сведет на нет первоначальную экономию, и, в конечном итоге, окажется более трудозатратным.

Сип-панели своими руками: пошаговый инструктаж

Производственный цикл создания сип панелей достаточно прост. Некоторые умельцы изготавливают небольшие партии стройматериалов в домашних условиях.

Полезное: Каркасный дом: утепление пенопластом

Подготовка материалов и инструментов

Перед тем, как сделать сип панели, необходимо запастись оборудованием и правильно подобрать материал.

Рекомендации по выбору комплектующих элементов:

  1. ОСП. Для наружного слоя плит подойдет OSB-3 – материал предназначен для эксплуатации во влажной среде. Лучше выбирать древесные полотна у известных производителей, чтобы обезопасить себя от покупки плит низкого качества. В сертификате должен быть указан тип клея – именно он определяет экологичность товара.
  2. Утеплитель. Подойдет пенополистирол марок С-25-35.
  3. Клей. Необходимо выбирать состав с высоким показателем влагостойкости и широким рабочим температурным диапазоном. Рекомендованные составы: Клейберит, TOP-UR (15-40), Macroplast UR 7228/7229.

Перечисленные составы не имеют летучих соединений, опасных для здоровья. Они используются именно для производства сип панелей, отличаются хорошей адгезионной прочностью, технологичной вязкостью.

Необходимое оборудование и инструменты для изготовления сип панелей своими руками:

  • пресс или вакуумный насос, обеспечивающий откачку воздуха;
  • терморезак – трубчатый электронагреватель необходим для нарезки изделий, плавления утеплителя;
  • широкий стол для раскладки деталей;
  • резиновый зубчатый шпатель или распылитель для нанесения клея.

Порядок сборки панелей

Технологию изготовления сип панели своими руками можно разбить на несколько основных этапов:

  1. Укладка листов. Первую плиту выложить на стол.
  2. Нанесение клея. Равномерно распределить по поверхности клей, ориентировочный расход – 150-200 г/кв. м листа. После обработки составом надо подождать 10 минут.
  3. Укладка утеплителя. На плиту положить пенополистирол и хорошо разровнять. Оттягивать процесс размещения утеплителя нельзя, так как клей может начать застывать и качество готового изделия может ухудшиться – панель потеряет прочность.
  4. Нанесение клея. Пенополистирол обработать клеем и прижать к нему второй лист ОСП.
  5. Прессовка. Собранную плиту отправить под пресс.

Полезное: ОСП для строительства каркасного дома

Если пресса нет, то прибегают к методике вакуумного прессования:

  1. Изготовить 5-7 панелей – каждое последующее изделие собирают на предыдущем.
  2. Стопку накрыть тентовым материалом.
  3. Сделать из ткани герметичный чехол, проклеив края быстросхватывающимся клеем – подойдет состав Космофен.
  4. Вакуумным насосом откачать воздух из чехла.
  5. Панели выдержать в безвоздушном пространстве около часа.

При таком методе на каждую плиту воздействует давление порядка одной тонны. После процесса вакуумного прессования тентовый материал снять и оставить панели на сутки в горизонтальном положении.

Техника безопасности

Производственные работы сопряжены с определенным риском. В процессе сборки сип панелей необходимо придерживаться следующих правил безопасности:

  • работы выполняют в хорошо освещенном и вентилируемом помещении;
  • исполнитель должен использовать средства индивидуальной защиты: спецодежду с длинным рукавом, перчатки, очки;
  • при использовании распылителя для нанесения клея необходимо надевать респиратор.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
