Коптильня своими руками

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

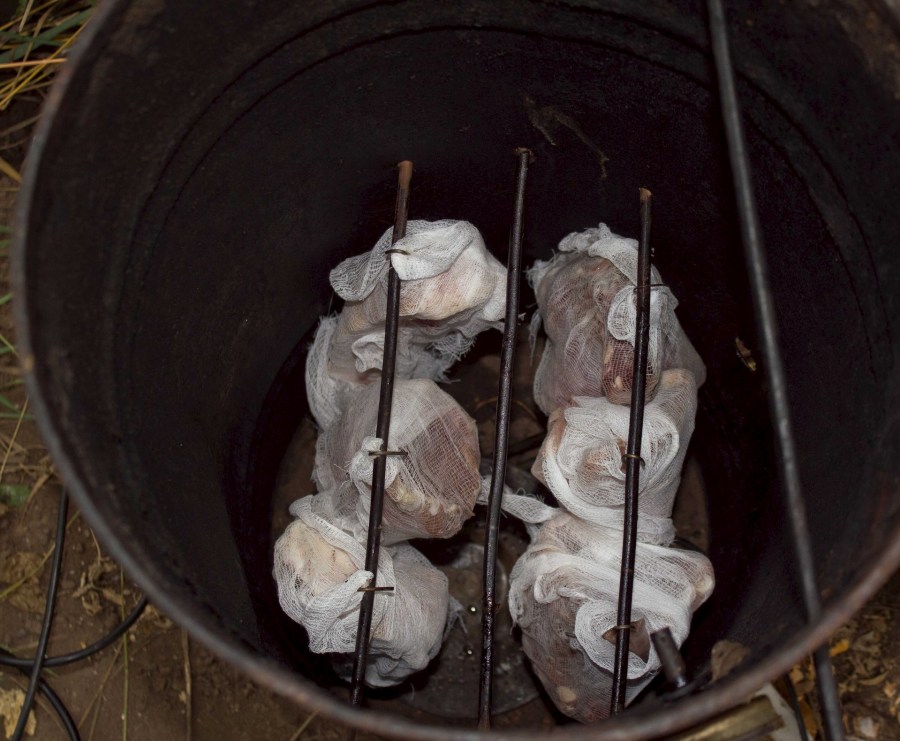

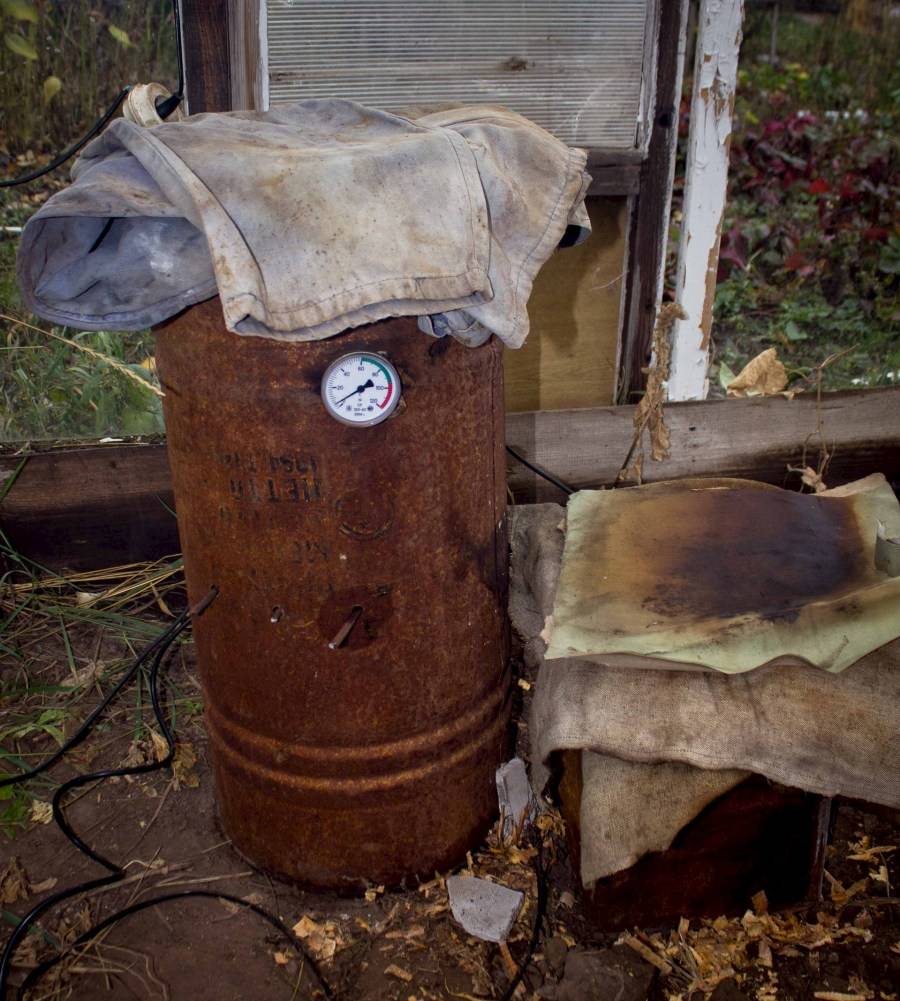

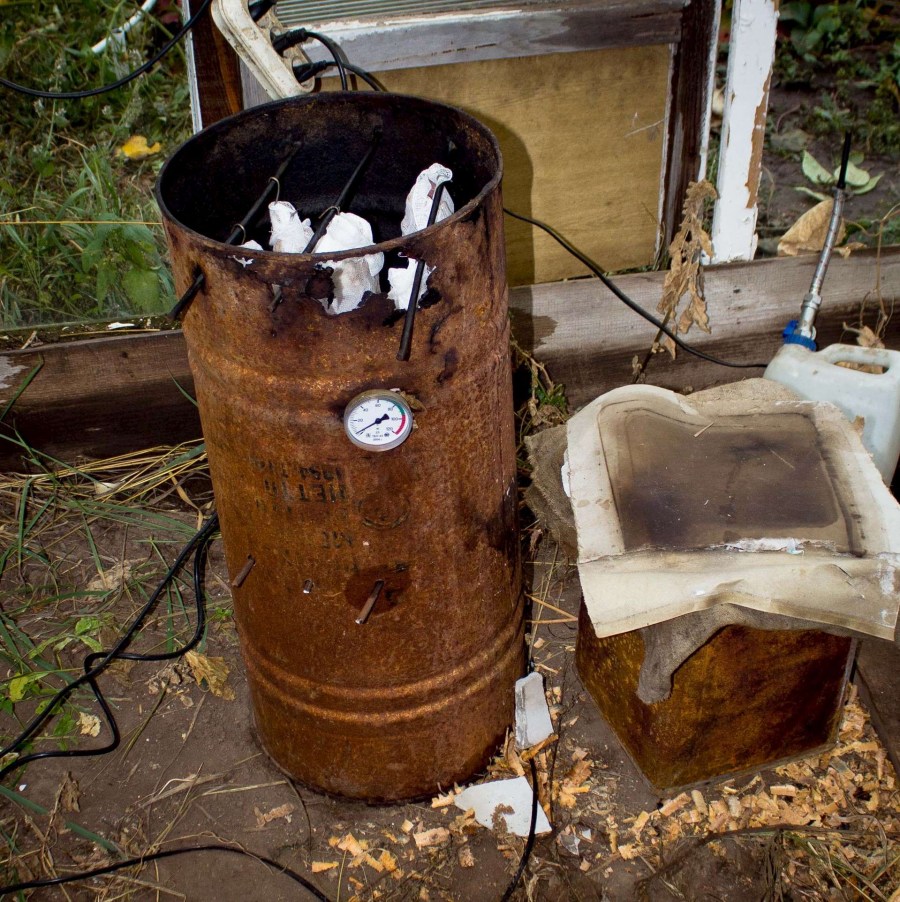

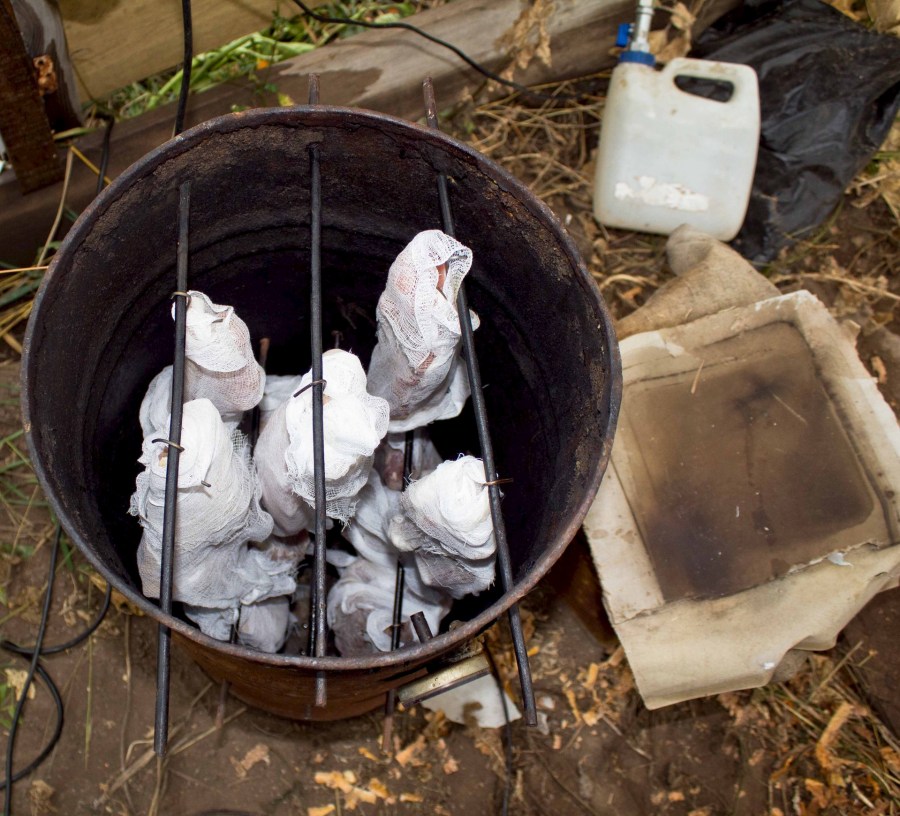

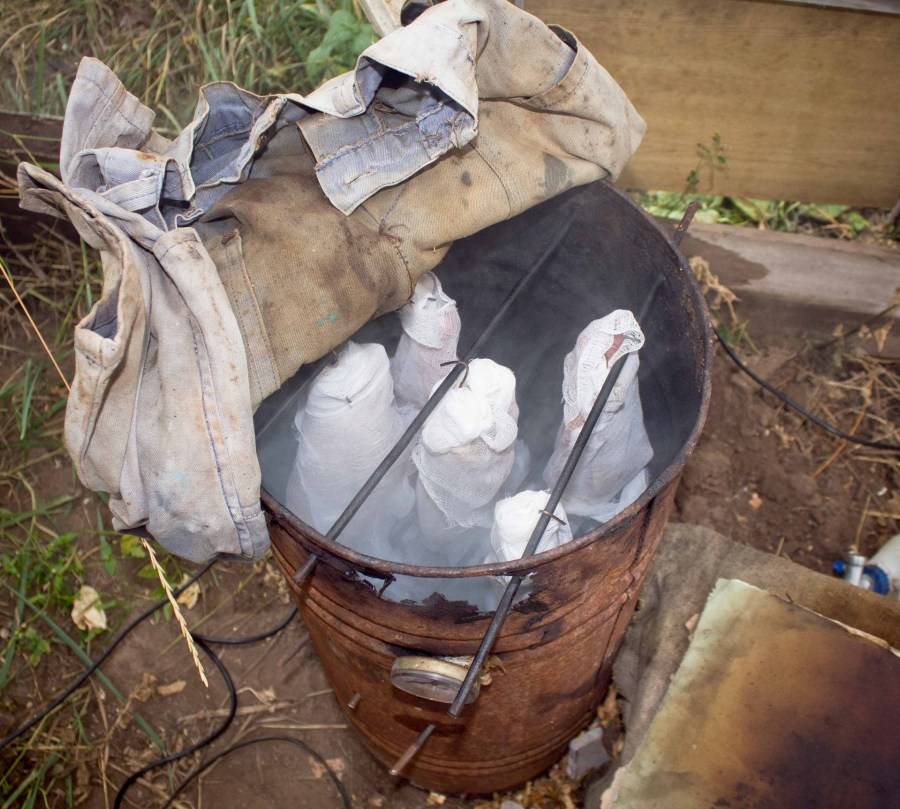

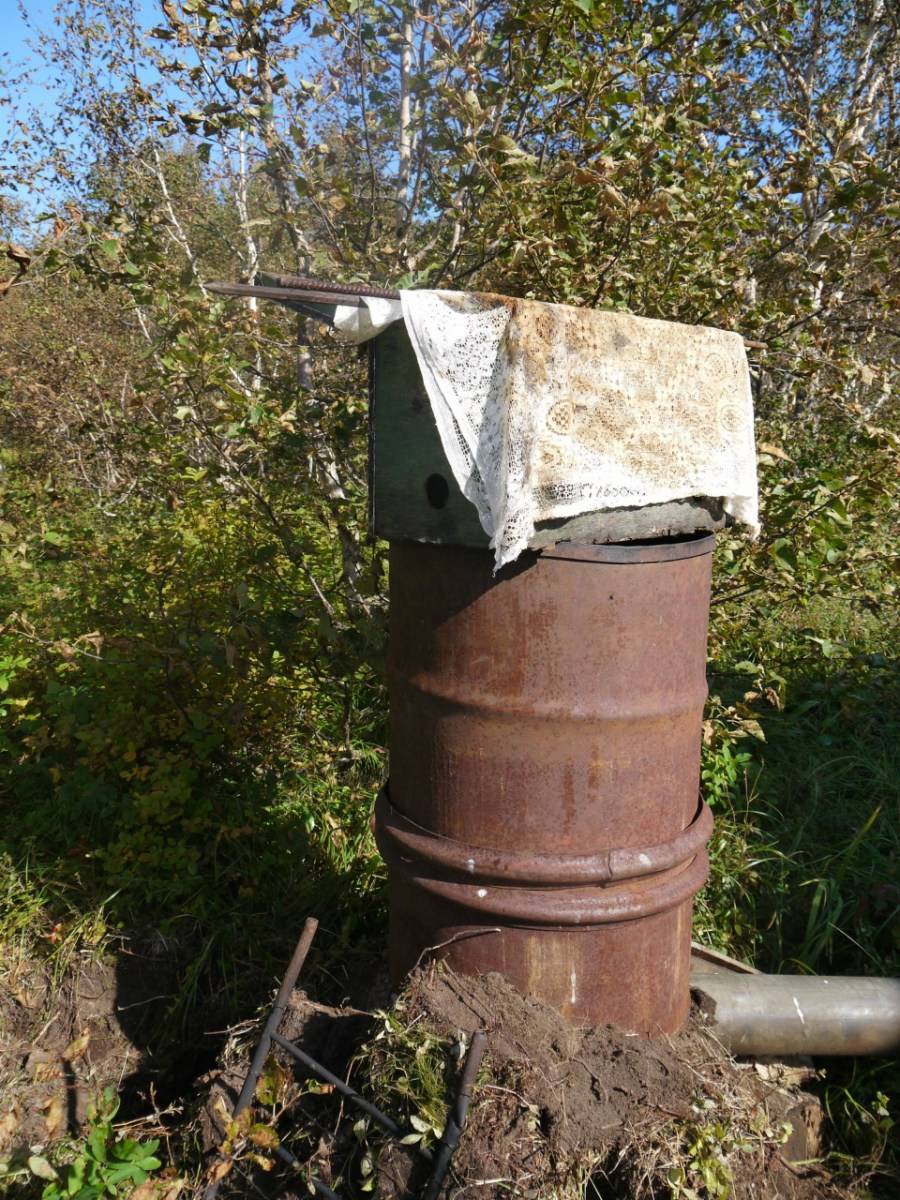

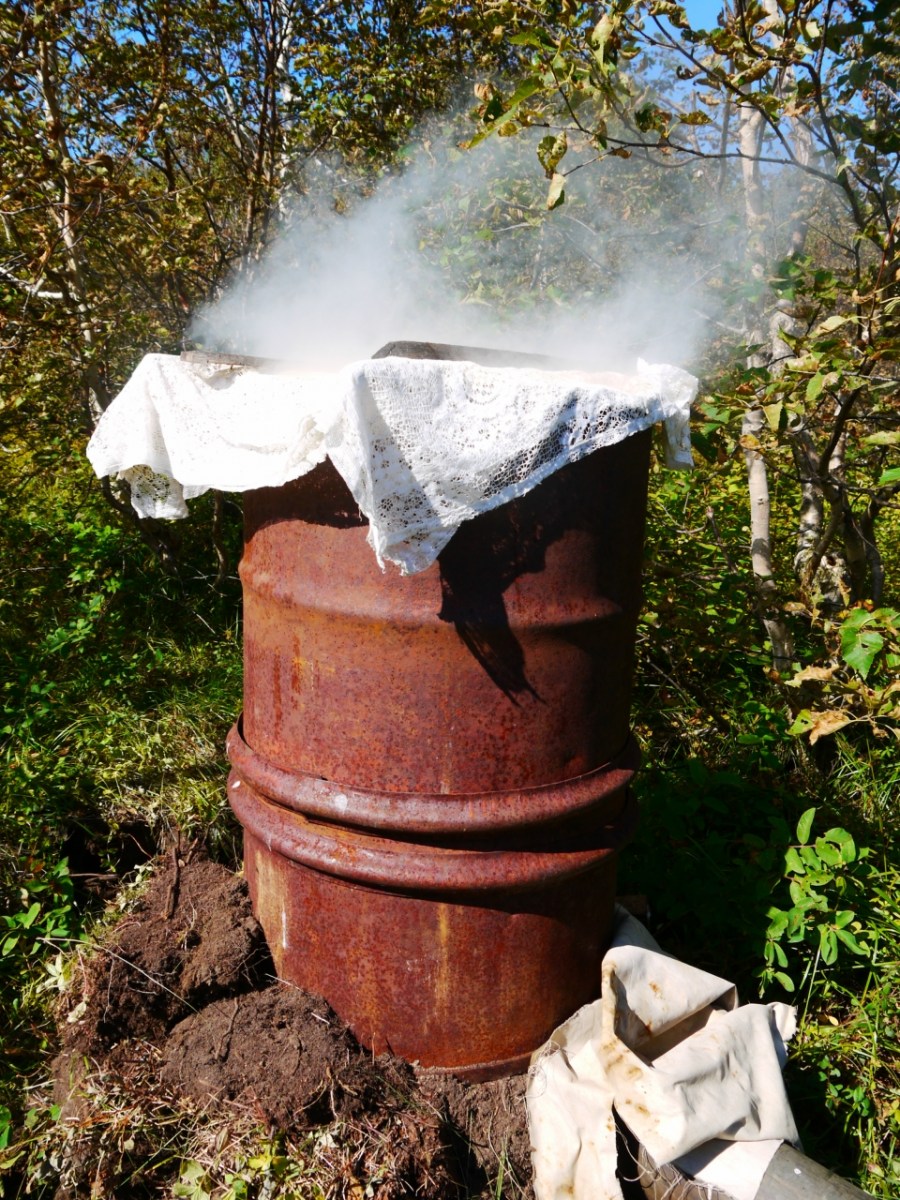

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал

Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Мобильная конструкция

Переносная коптилка для горячего копчения, выполненная своими руками, — это изделие в виде металлического прямоугольного ящика или цилиндрической формы. Схема копчения представлена на рис.1

Из рисунка видно, что источник тепла (костер, газовая или электроплита) находится вне конструкции. Задача — нагреть опилки, находящиеся внутри, до состояния обугливания. При этом будет выделяться горячий дым, обволакивающий пищевые продукты. Последние располагаются на решетках или крюках. Выделившийся жир стекает в емкость (противень). Проникновению воздуха внутрь конструкции препятствует гидрозатвор.

На практике, простейшие устройства изготавливаются без гидрозатворов. В качестве емкости применяются:

  • ведро 10-16 литров;
  • пищевой бачок 20-25 литров;
  • медицинские списанные автоклавы цилиндрической и прямоугольной формы

Внутри устраивается одна или две решетки. Материал — деревянные прутья (рис.2), часть строительной сетки (для армирования или кладки кирпича). емкость располагается на опорах (кирпич, камни, бревна). Под ней разводится костер. В качестве крышки, если таковая отсутствует, используется мешковина, кусок брезента, ветки с зелеными листьями.

Преимущества такого вида:

  • отсутствует необходимость в изготовлении емкости — используется первое попавшееся изделие, подходящее для изготовления коптильни;
  • не требуется специального места — создание костровища, как для обычного костра;
  • позволяет приготовить рыбу, мясо, дичь и другие продукты

Более серьезное изделие — это коптильня для горячего копчения, изготовленная своими руками из металла с применением инструмента. За основу чаще всего принимается прямоугольная форма. Такой вид отличается простым раскроем листа металла. Проще выполнять рез, сгибы.

Но от любителя копчененького потребуются:

  • элементарные навыки владения слесарным инструментом;
  • управляться с пайкой или сварочным аппаратом;
  • умение выполнять чертежи (эскизы)

При выборе материала, предпочтение следует отдавать нержавеющей стали:

  • противостоит многим химическим компонентам, находящимся в дыме;
  • не окисляется при высоких температурах;
  • обладает меньшей адгезией к жирным кислотам, копоти, саже — легче чистить после костра;
  • не ржавеет; имеет более длительный ресурс эксплуатации

Но нержавейка сложнее в обработке. Материал более хрупок, имеет меньшую пластичность. Отсюда, его труднее согнуть. На месте сгиба зачастую образуются микротрещины. Выход — применение высокотемпературных припоев или сварки нержавеющим электродом.

Другой материал — холоднокатаная сталь. Применяется для автомобилей или при производстве бытовой техники. Пластична, хорошо гнется, но ржавеет, окисляется. Один из вариантов защиты, применение высокотемпературной краски или лака. Основа — кремнийорганические соединения. Стойки до нагрева 600-650°C. С таким покрытием, коптилка горячего копчения своими руками собранная, будет надежно защищена.

Мобильную конструкцию для горячего копчения можно, соблюдая правила пожарной безопасности, применять в помещении. Источник тепла — газовая или электрическая плита. Вывод продуктов возгонки (дыма) обеспечивается по трубке в кухонную вытяжку или форточку.

Коптильня шахтная или вертикальная

Это конструкция не требует под себя какого-то особенного места (ни по площади, ни по иным критериям). Она проста и нетрудоемка. Визуально представляет из себя некий шалаш конической формы, внутри которого на определенной высоте подвешены куски рыбы или мяса. Внизу сооружения горит очаг, и поддерживается температура + 25° С, а также влажность в 65%.

Наряду с достоинствами, вертикальная (шахтная) коптильня обладает рядом достаточно серьезных недостатков. Она:

  • не допускает полной готовности продукта методом окуривания;
  • делает невозможным копчение сразу 2-мя способами;
  • позволяет регулировать дымообразование лишь на очень ограниченной площади;
  • затрудняет оседание вредных компонентов коптильного дыма;
  • допускает распространение вредной «кислой зоны» на коптящиеся продукты, делая их более токсичными;
  • не препятствует нарастанию вредных ПАУ (полициклических ароматических углеводородов) при превышении температуры и влажности поступающего воздуха.

Камерные коптильни

Такие коптильни — в каком-то смысле «гибрид» двух вышеупомянутых видов. Если тоннельную коптильню нужной длины, обустроенную на уклоне (10-30°), дополнить шахтой, диаметр которой около 1 м, а высота 1,5-2 м, получится как раз классическая камерная коптильня. Дистиллятором дыма в ней будет служить длинный тоннель, а дополнит его глухой низ шахты, работающий как расширительная камера, усиливающая осаждение вредных дымных компонентов.

Современные промышленные коптильни строятся как раз по камерному типу. Но они, конечно, более компактны, благодаря обустройству специальными подготовительными установками для воздуха, а также электродистилляторами дыма.

Особенности горячего копчения продуктов

Горячее копчение — это процедура обработки продуктов дымом, температура которого находится в пределах 80°-130°. В этом заключается принципиальное отличие данной процедуры от холодного копчения, где используется относительно холодный дым с температурой около 30°. При горячем копчении происходит одновременное воздействие дыма и мягкой тепловой обработки. В результате продукты по своему качеству получаются ближе к вареным. Они несколько рассыпчатые, более рыхлые и нежные.

Мнение эксперта
Левин Дмитрий Константинович

Горячее копчение считается более быстрой процедурой. В зависимости от вида продукта, обработка может длиться от 20 минут до нескольких часов. Эта особенность высоко ценится любителями рыбалки или охоты, которые берут с собой коптильню и привозят домой уже готовые рыбу, птицу или мясо.

Источником дыма является щепа. Специалисты рекомендуют использовать для ее изготовления только лиственные породы дерева, так как смола из хвойных отрицательно воздействует на продукты. Поскольку тление происходит в одной камере с продуктами, можно испортить всю закладку.

Кроме этого, не рекомендуется использовать щепу из березы (из-за высокого содержания дегтя) или тополя (продукты становятся сухими и немного горчат). Оптимальный вариант — щепа из древесины фруктовых деревьев (груша, яблоня, вишня) или ольхи, бука, акации или дуба. В магазинах продают готовую щепу. Некоторые мастера смешивают разные породы, добиваясь определенных вкусовых оттенков у разных продуктов.

Достоинства и недостатки

К достоинствам следует отнести:

  • высокая скорость обработки. Процедуру можно производить на даче, в полевых условиях, получая большие количества готовых продуктов;
  • тепловая обработка позволяет уничтожить возбудителей различных болезней, вредные микроорганизмы и т.п.;
  • продукты приобретают нежную и мягкую фактуру, что высоко ценится гурманами;
  • конструкция коптильни достаточно проста и может быть изготовлена своими руками.

К недостаткам горячего копчения принято относить:

  • в процессе приготовления разрушаются сложные органические соединения. Распадаются витамины, многие микроэлементы переходят в
    другое состояние, снижая полезные свойства продуктов;
  • считается, что во время копчения в продуктах образуется большое количество канцерогенов;
  • копчености противопоказаны гипертоникам и людям с заболеваниями печени.

Примечательно, что недостатки копченых продуктов хорошо известны всем любителям этого вида приготовления пищи. Однако, количество приверженцев горячего копчения нисколько не уменьшается.

Некоторые экологи утверждают о вредном воздействии на окружающую среду, происходящем во время копчения продуктов. Сложно спорить с этим мнением, но вряд ли отдельная небольшая коптильня способна нанести существенный вред природе.

Коптильня с гидрозатвором

Процесс аналогичный, такие коптильни выпускаются трех видов:

  1. Малые — на 30 литров, с габаритами 400х300х250 мм.
  2. Средние — 500х300х250 или последний габарит на 300 мм.
  3. Большого размера — 60 литров и размер внушительный, 600х300х300 мм.

Первый вариант для небольшой семьи, он рассчитан на малый объем продуктов, остальные используются для большой семьи. Пользователь должны помнить, что при нагревании дно может деформироваться — выгнуться и вогнуться внутрь, из-за этого касание с конфорками может видоизмениться.

Для успешного копчения важно установить изделие таким образом, чтобы нагревание днища было равномерным, т. к

это главный залог качественного процесса. Для запуска устройства необходимо выполнить весьма несложные действия:

  • на нижнюю емкость засыпается смесь из щепок и мелких веток различных деревьев, состав их вырабатывается с опытом;
  • затем устанавливаем поддон для сбора жира, его лучше покрыть фольгой;
  • на решетку разместить продукты, натертые солью, некоторые специалисты добавляют различные приправы;
  • наливаем в специальную емкость воду — это и будет гидрозатвором для дыма;
  • закрываем крышку и ставим коптильню на конфорки, включаем газ;
  • на штуцер, расположенный на верхней крышке изделия, надеваем шланг и выводим его в вытяжную систему над плитой.

Такие изделия можно использовать не только на кухне, но и при выезде на природу, производят их многие заводы в различных уголках России. Например, мини-коптильни марки Астраханка — Ольховый дым выпускаются с тремя ярусами для копчения одновременно разных видов мяса, в комплекте идет вместительная сумка для переноски, толстые стены в 2 мм, приличный запас щепы на первое время, габариты 800х500х500 мм, так что деликатесов хватит на большую компанию. Стоимость 14 тыс. рублей.

Цена более компактных вариантов мини-коптилен для газовых плит и выездов на природу начинается от 10 тысяч рублей. Стоимость зависит от размера короба, толщины нержавеющего металла, а гарантия одинакова на все изделия — не более 12 месяцев со дня приобретения. По заверению пользователей продукция довольно качественная, работает отлично в домашних условиях, а на природе аромат приготовленных блюд разносится далеко. Кто сомневается, смотрите видео:

Подготовка дров

От состава щепы во многом зависит вкус и запах конечного продукта. Разнообразное готовое сырье для копчения продается в магазинах, но приготовить дрова можно самостоятельно.

Если в саду проводятся работы по формированию крон и обрезке плодовых деревьев, не нужно спешить выбрасывать ветки и сучья. После хорошей просушки их измельчают и используют по назначению. Особенно аппетитный аромат приобретают копчености от стружек яблони.

Щепа должна быть сухой и чистой

Виноградную лозу для копчения и приготовления шашлыка часто применяют на Кавказе. Дым от тлеющей лозы придает деликатесу нежный фруктовый вкус и золотистый цвет. На дачных и приусадебных участках более северной зоны эта теплолюбивая культура тоже довольно распространена. При ежегодной обрезке остается много ненужных веток, которые можно высушить, измельчить и использовать в смеси с древесными опилками.

Для придания пряных ноток в щепу добавляют веточки можжевельника, рябины, акации. Они не только обогащают продукт ярким ароматом, но и дополнительно оказывают бактерицидное действие.

Очаги

Простейший открытый дымогенератор — это костерок, сложенный из дров, то есть из коптильного материала повышенной влажности (40-70%). Правда, сегодня такой дымогенератор уже не удовлетворяет медико-санитарным требованиям. Дрова в нем сохнут, вспыхивают, горят. Приходится постоянно обкладывать очаг свежими листьями, дерном, травой. А значит ПАУ будет просто зашкаливать в готовом продукте копчения.

Второй вариант — опилочные коптильные очаги для горячего или для холодного копчения. Вот с их участием можно приготовить продукты, показатели которых (и, в частности, ПАУ) укладываются в существующие российские нормы и стандарты. Секрет таких очагов заключается в термическом разложении материала, происходящем при температуре свыше 600 градусов. Этого хватает, чтобы избавиться от бенз(а)пирена и нейтрализовать кислородом и парами воды химически активные радикалы.

Недостатками дымогенераторов открытого типа являются:

  • большой расход коптильных материалов (топлива);
  • время действия от 1 до 4-х часов, не больше;
  • удлинение ямы-камеры и установка вертикальной перегородки;
  • необходимость обустройства постоянно готового к розжигу дополнительного очага на замену выработавшегося.

Правда, от недостатков по последним двум пунктам можно избавиться, если сделать дымогенератор для копчения из отработавшего свое газового баллона:

Такой тип генератора дыма — что-то вроде печи длительного горения, только с перевернутым дном. И он может обслуживать сразу 2 коптильни. Потребуется только тройник с шибером.

Как правильное хранить продукты, приготовленные в дачной коптильне

Копчёные мясо и рыбу недостаточно хорошо приготовить. Если они не были съедены сразу после приготовления их необходимо сохранить.

Хранение продуктов холодного копчения

Дольше всего хранятся копчёности, приготовленные холодным способом. В процессе приготовления из продуктов испаряется влага, а перед приготовлением они засаливаются или маринуются. Это обеспечивает отсутствие питательной среды для размножения бактерий и увеличивает срок хранения копчёностей при температуре +2-5°С до полугода при относительной влажности 60-70%.

Хранение продуктов горячего копчения

Срок хранения копчёностей, приготовленных горячим способом намного ниже. Несмотря на консервирующие свойства дыма длительность хранения этих изделий в холодильнике аналогична обычным вареным и жареным блюдам 3-4 дня.

Методы хранения без холодильника

Кроме хранения копчёностей в холодильнике при пониженных температурах для изделий холодного копчения можно воспользоваться «дедовскими» методами:

  • В соляном растворе. Белая ткань пропитывается водяным раствором соли концентрации 2л/1кг и в неё заворачиваются готовые продукты.
  • В ящике. Мясо и рыба оборачиваются бумагой или перекладываются ветками хвойных деревьев.
  • В листьях крапивы. Если мясо завернуть в крапиву и положить в тени, то оно может храниться несколько дней.

Срок хранения в этих условиях составляет:

  • блюда горячего копчения — до 4 суток;
  • продукты холодного копчения — до 2 месяцев.

Как сделать эскиз коптильни?

Есть два пути. Можно воспользоваться чертежами коптилен горячего и холодного копчения из интернета. Но специалисты всегда пользуются собственными разработками. Тогда вы сможете создать не просто коптильный шкаф, а сделать его частью экстерьера и даже украшением участка. Коптильня из трубы только кажется простой. Работать с таким металлопрофилем нужно уметь. Если это вызывает трудности, начертите выкройки, чтобы сварить ящик из листового железа. Для таких коптилен горячего копчения чертежи можно скачать прямо сейчас.

Каждый модернизирует конструкцию по собственной надобности и желанию. Изменения вносятся, чтобы вмонтировать термометр, заглушку, шибер и другие устройства контроля. Если же кто захочет сделать коптильню холодного копчения своими руками, придется смириться с тем, что это сооружение займет много места. С другой стороны, оно того стоит, так как вкус блюд отличается. Но коптильню холодного копчения своими руками сможет сделать только тот, кто обладает элементарными навыками строительства и металлообработки. Описанные ранее приспособления лаконичны и компактны.

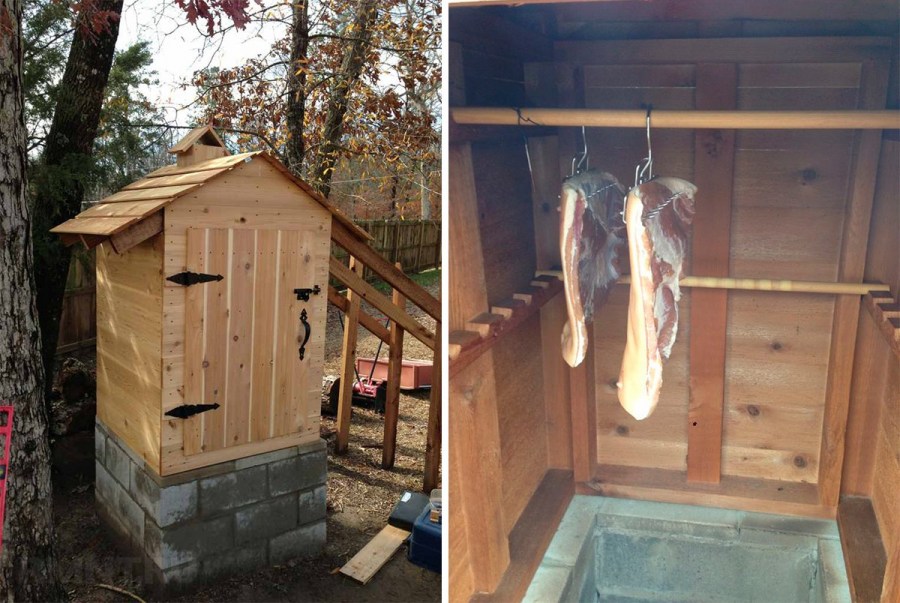

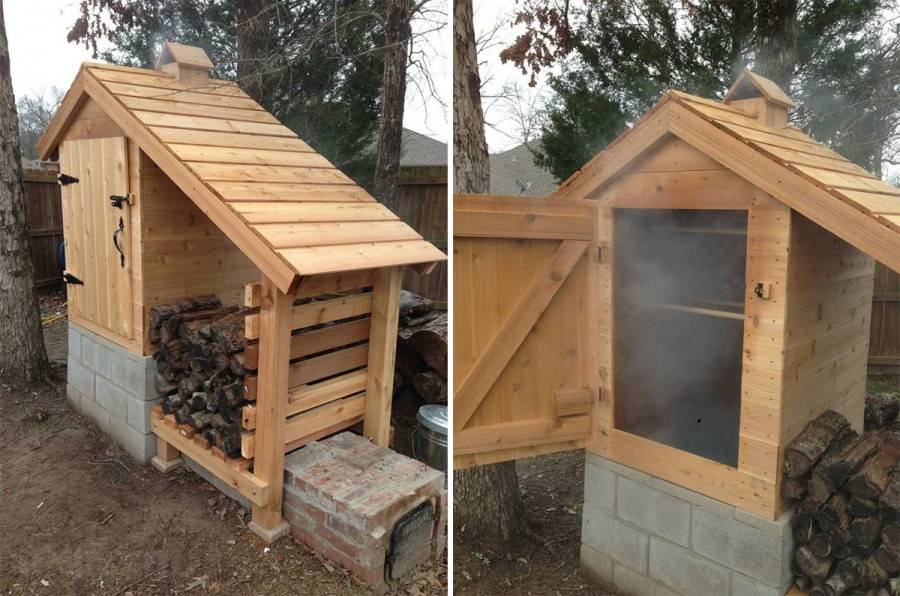

Как сделать деревянную коптильню холодного копчения своими руками

Деревянная коптилка холодного копчения своими руками – простая задача для домашнего мастера с минимальным опытом столярных работ

Прежде чем приступить к созданию устройства, важно определиться с его внешним видом и найти подходящую схему. Вариант ниже является самым простым и быстрым:. В зависимости от свободного места на участке и количества продуктов необходимо подбирать индивидуальные размеры холодной деревянной коптильни

В зависимости от свободного места на участке и количества продуктов необходимо подбирать индивидуальные размеры холодной деревянной коптильни

Подробная инструкция изготовления холодной деревянной коптильни своими руками сопровождается фото. Следуя этим урокам, любой домашний мастер получит завидный блестящий результат:

Первым этапом служит подготовка деревянных материалов. Для удобной работы по сборке необходимо сразу вырезать все размеры брусков. Основу деревянного каркаса холодной коптильни составят две заготовки, как показано на фото. Конкретно в этой инструкции вертикальные бруски имеют длиной 1,5 м, а горизонтальные –30 см. Деревянные заготовки необходимо соединить двумя горизонтальными брусками, как показано на фото. Конструкция будущей коптильни уже приобретает устойчивость и крепость. Важным моментом станет деревянная обшивка каркаса

Ее выполняют таким образом, как показано на схеме Стоит обратить внимание, что при желании можно подготовить на этом этапе прорезь для дальнейшей вставки поддона для жира. Прикрутить поперечные бруски с одной из сторон коптильни из дерева

Сверху и снизу отступить одинаковое расстояние – это место дверного проема. Обшить холодный коптильный деревянный шкаф, как показано на фото На этом этапе вырисовывается внешний вид агрегата: он приобретает опрятность и аккуратность. Для изготовления заслонки необходимо создать деревянную рамку по размеру дверного проема, как продемонстрировано на фото. При соблюдении всех уровней и прямых углов эта заготовка легко подойдет к каркасу. Дверь также необходимо обшить деревянной вагонкой по всей ее площади. Ниши, получившиеся по сторонам шкафа, необходимо проклеить фольгой и утеплить

Снова обшить все вагонкой – на этом этапе коптильня уже становится близкой к идеалу

Чтобы дверь прилегала к холодной коптильне плотно, важно укрыть ее щитом из вагонки с запасом в пару см. Таким образом, как показано на фото

Ее установить на петли, когда все этапы будут осуществлены. При желании изделие обжечь и лакировать. Это позволит увеличить сроки эксплуатации. Монтировать дымоход. Крыша в данном случае – опционально. Вставить по бокам холодной коптильни бруски для решеток или шпажек. Если нет возможности установить холодную деревянную коптильню с дымогенератором, стоит прибегнуть к следующей схеме. Выбрать место для шкафа на участке. В двух метрах от него выкопать небольшую яму – это будет топка и источник дыма. Провести от обшитого огнеупорным кирпичом отверстия канаву с трубой, подсоединить цепь ко дну изготовленного ящика. Еще один вариант оформления холодной коптильни показан на фото ниже. Здесь нет необходимости проводить земляные работы – все сделано по воздуху.

Холодная коптильня на этом этапе готова. Такой шкаф прослужит долго и принесет немало радости всем членам семьи. Деревянный агрегат прост в исполнении и не требует экзотических материалов.

Важно! Если углублений для поддона не сделано, можно заменить их небольшими деревянными брусками, расположенными друг напротив друга внутри холодного коптильного шкафа. Прямо на эти подставки установится емкость для сбора жира

Самодельная коптильня холодного копчения

Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.

Устройство коптильни холодного копчения

Такие установки состоят из нескольких отдельных элементов:

  • Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
  • Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
  • Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.

Схема коптильного аппарата холодного копчения

Принцип работы

Самодельная коптильня холодного копчения работает следующим образом:

  1. В дымогенератор помещаются опилки и щепа.
  2. Щепки поджигаются и, при необходимости, включается компрессор.
  3. Появляющийся при этом дым поступает в коптильную камеру к продуктам.
  4. Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
  5. Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.

Принцип работы дымогенератора

Виды коптилен холодного копчения

Есть разные конструкции таких аппаратов, но они работают по одной схеме.

Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.

Схема использования коптильни холодного копчения в домашних условиях на газовой плите

Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.

Схема коптильного аппарата холодного копчения с дымогенератором

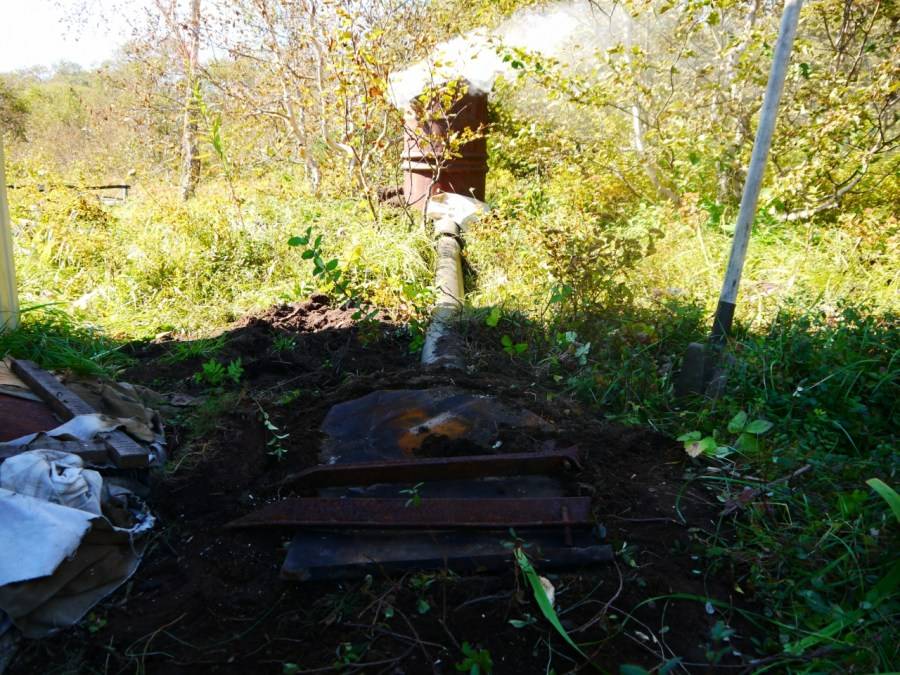

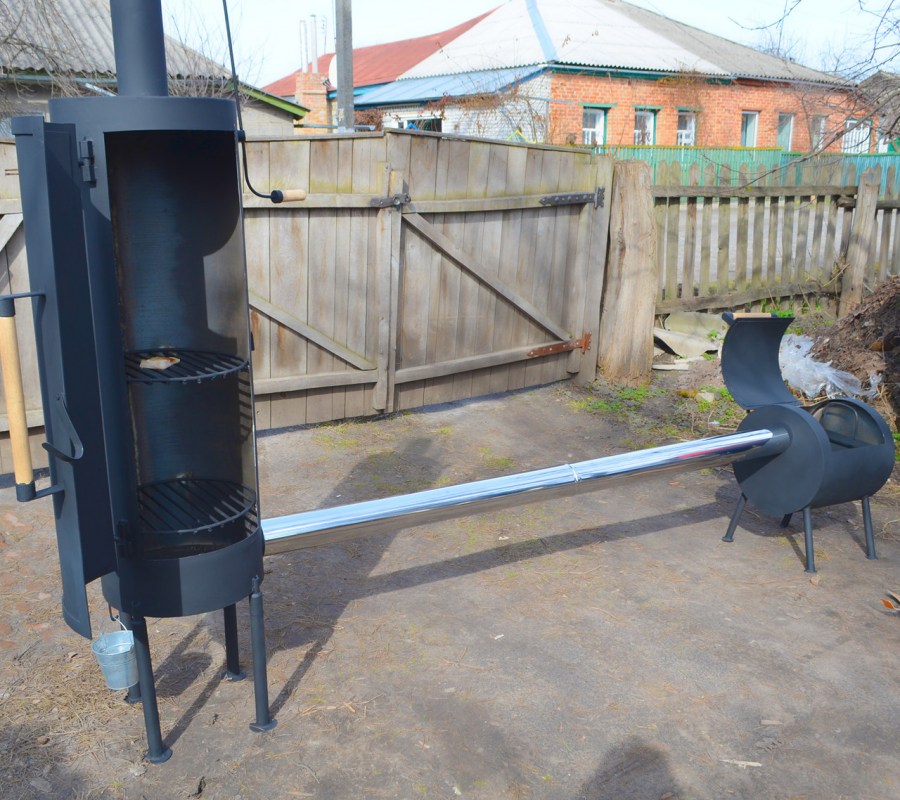

Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.

Схема коптильни с дымоходом в земле

Коптильня своими руками с дымогенератором

Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:

  1. Внутрь дымогенератора помещаются опилки и щепа.
  2. Опилки поджигаются и аппарат закрывается крышкой с эжектором.
  3. К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
  4. Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
  5. Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.

Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.

Устройство дымогенератора

Простейшая коптильня холодного копчения

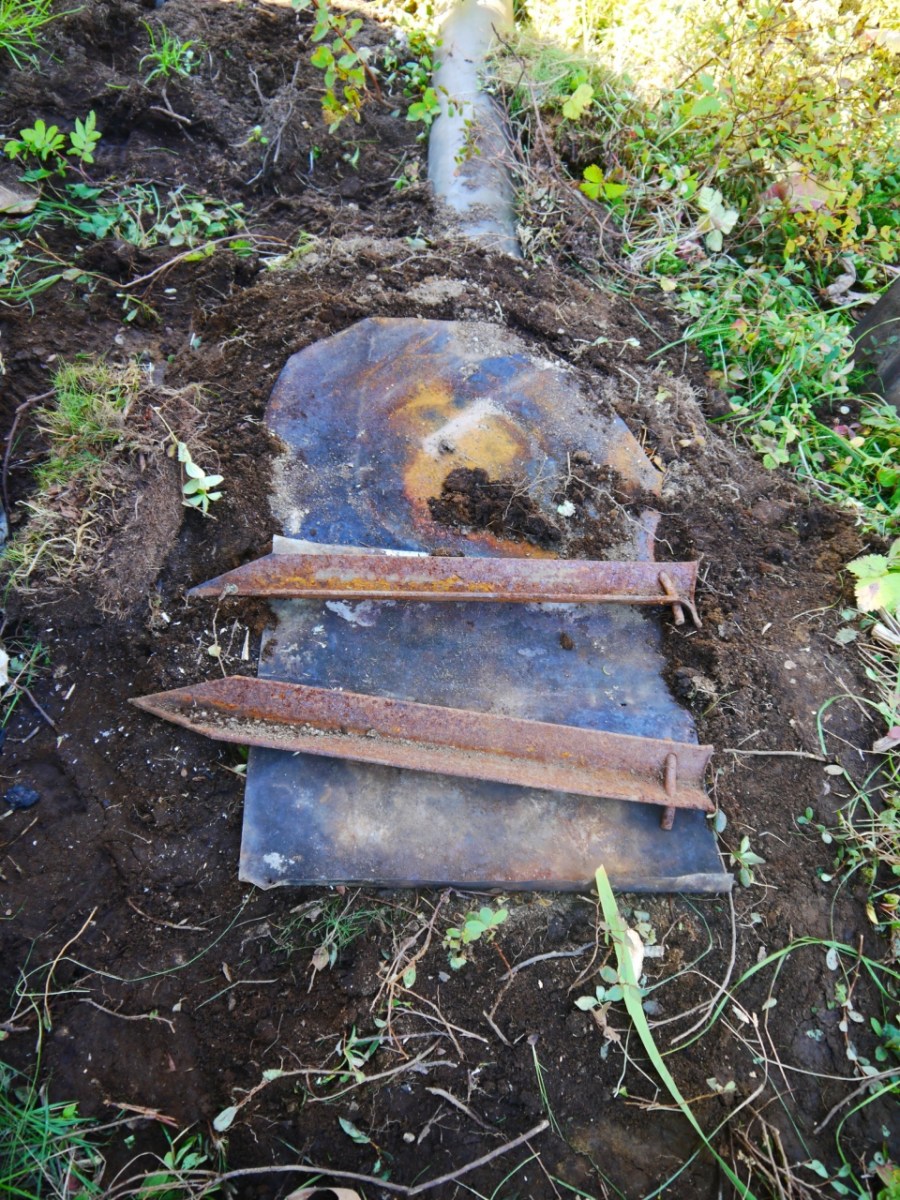

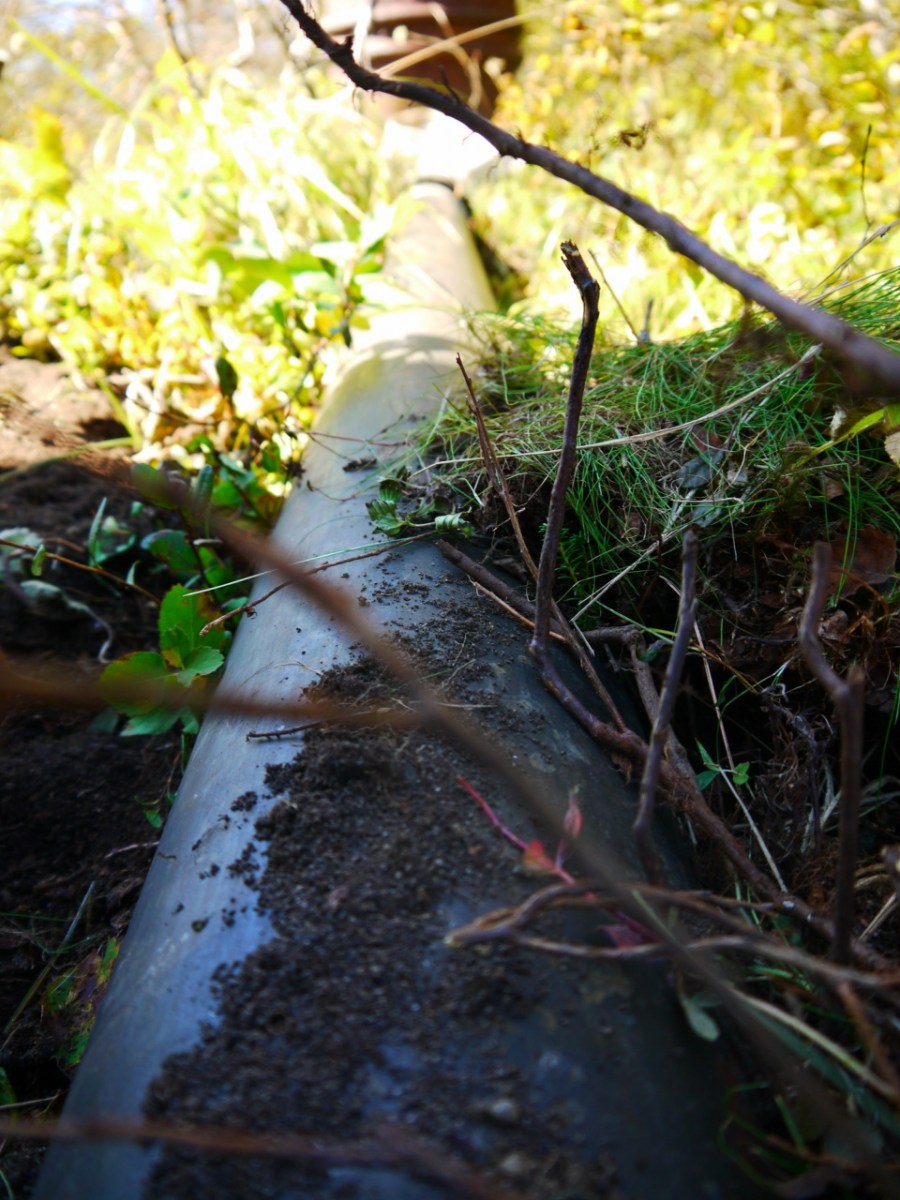

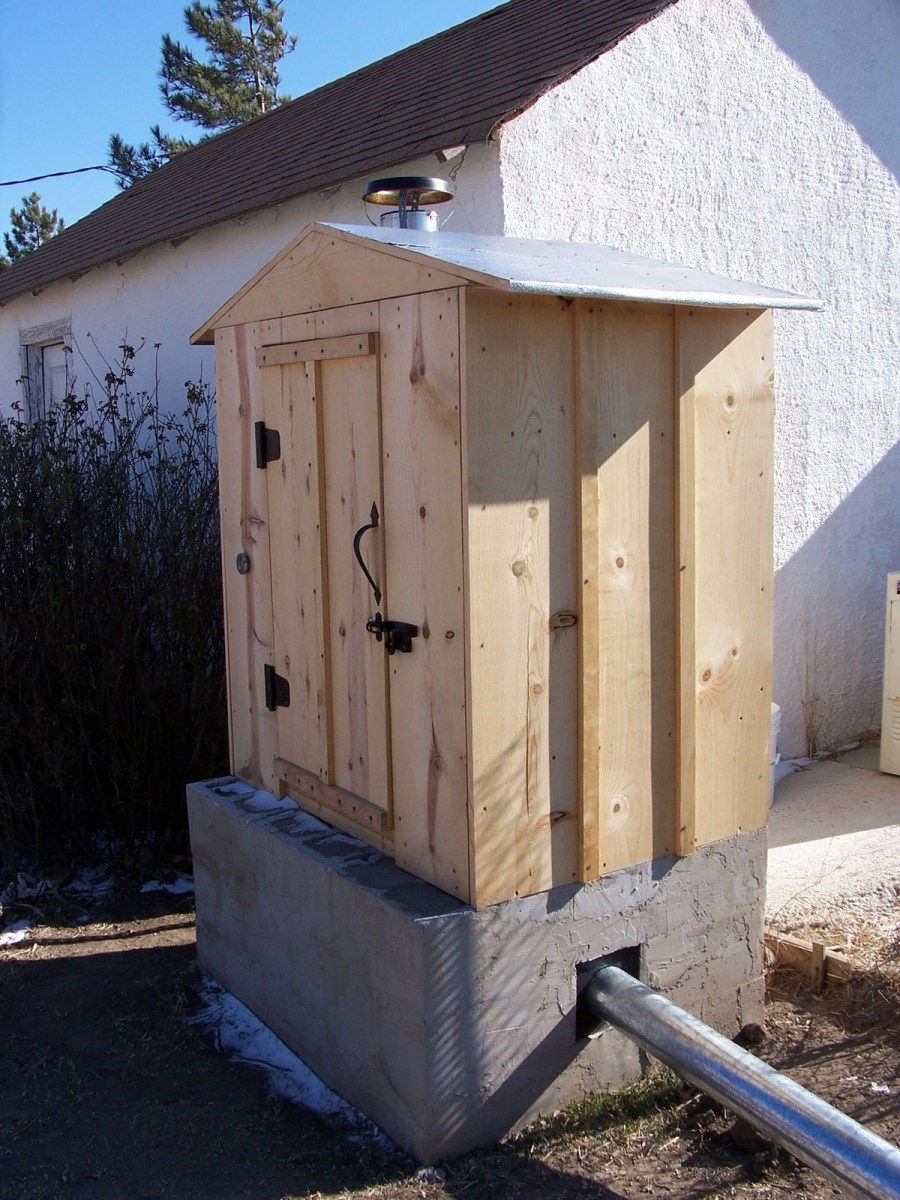

Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.

Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.

Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.

Схема коптильни холодного копчения для изготовления своими руками

Оптимальные размеры

Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:

  • для семьи из 4 человек — до 20 литров;
  • для нескольких семей или заготовки копчёностей — до 100 литров;
  • мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.

Особенности холодного копчения

Для холодного копчения применяется более сложное устройство, которое под силу изготовить самому. Прежде всего возникает вопрос — из чего сделать коптильню.

Самое оптимальное из нержавеющего металла. Однако, нужно учитывать, что такой агрегат состоит из трех основных частей. Основная часть — это сам коптильный шкаф. Затем так называемый генератор дыма, который производит дым для копчения.

Дым поступает в коптильный шкаф, где и происходит процесс холодного копчения. Холодным процесс можно назвать условно, так как для качественного приготовления продукта нужна плюсовая температура порядка двадцати градусов.

Если все происходит на улице в холодное время года, то необходимо предусмотреть подогрев коптильного шкафа. Для этого подойдет обычная лампа освещения. Светодиодная лампа не подойдет, она выделяет недостаточное количество тепла.

Процесс сушки можно производить на открытом воздухе. В этом случае нужно будет выполнить все необходимые условия сушки продукта на открытом воздухе. Можно совместить сушильный и коптильный шкаф в одном пространстве.
