Устройство классического пристенного дренажа под фундамент

Виды дренажа

Существуют различные виды конструкции дренажных систем.

По способу монтажа различают:

• Открытый (поверхностный) тип. Отвод влаги производится путем организации системы дренажных канавок, расположенных на дневной поверхности грунта. Вариант удобен тем, что постоянно имеется возможность обслуживания, чистки и изменения устройства системы. Недостатком является высокий уровень размещения, позволяющий отводить только поверхностные водные потоки, минуя подземные горизонты.
• Закрытый (глубинный) дренаж. Закрытая система представляет собой комплекс трубопроводов, транспортирующих стоки к точке сброса. Закрытый дренаж позволяет удалять излишки влаги из подземных источников, но для обслуживания или очистки приходится раскапывать трубы, что доступно только в теплое время года, требует времени и существенных трудозатрат.

• Совершенная. Система расположена ниже уровня поступления, вода попадает сверху или сбоку. Дренажные траншеи засыпаются сверху.
• Несовершенная. Трубопроводы установлены выше уровня притока, влага поступает со всех сторон — снизу, сверху и сбоку через отверстия в трубе. Засыпка производится также со всех сторон, т.е. труба расположена на определенной высоте над подошвой дренажной канавки.

Различают также системы с различными функциональными особенностями:

• Кольцевая. Охватывает постройку кольцом трубопроводов, отсекая ее от поступающей извне влаги. Если приток идет с одной стороны. возможно образование разомкнутого кольца со сбором воды в месте ее появления. Может создаваться после постройки дома, или параллельно с ней.
• Пристенная. Система монтируется во время постройки, так как трубопроводы монтируются до засыпки пазух. Обеспечивают защиту от затопления подвалов и цокольных помещений.
• Пластовая. Самая сложная система, используемая на участках с активным притоком воды или с наличием глинистых слоев, затрудняющих естественную фильтрацию. Песчано-гравийная подушка под бетонной лентой — один из упрощенных вариантов создания пластовой дренажной системы.

Применение подходящего варианта конструкции позволяет удалить излишки влаги, компенсировать приток или отсечь постройку от водоносных горизонтов. Для этого используются специальные приемы, например, засыпка глиной, не пропускающей влагу к стенам фундамента и направляющей воду к дренажным трубам.

ВАЖНО! Выбор того или иного типа дренажа рекомендуется доверить специалистам. Это комплексная задача, требующая наличия профессиональной подготовки и опыта, попытки решить проблему самостоятельно приносят ожидаемый результат далеко не всегда

Общие сведения о дренажной системе вокруг дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

1. Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
2. Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
3. Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
4. Грунтовые воды расположены слишком близко к поверхности.

Проектирование дренажа фундамента жилого здания

Что такое СНиП?

СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.

Проект дренажа по СНиП

Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:

1. Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
2. СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
3. Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.

Полезные рекомендации

Раскладку труб вполне оправдано вести одновременно с подготовкой ревизионных колодцев. Такой прием поможет избежать рассогласования и неработоспособности системы. Во всех колодцах ставят емкость для сбора ила или просто оставляют для него пространство. Между точкой ввода трубы и основанием колодезной шахты резервируется 0.2-0.25 м. Засыпка щебня по сторонам от дрен производится обязательно; ближе к фундаменту стоит поднять его на высоту самой почвы.

Подъем слоя щебенки над дренами рекомендуется делать от 30 см. Выше кладется геологический текстиль, мешающий смешению материалов и накоплению ила. Далее кладут песок, поднимая его до уровня земли. Песчаную засыпку трамбовать категорически недопустимо, это ослабит проницаемость грунта для воды. Специалисты и знатоки советуют выбирать дренирующие трубы с повышенным уровнем жесткости.

О том, как монтировать дренажный фундамент, смотрите в следующем видео.

Разновидности для плитного основания

Дренажную систему под плитным фундаментом можно устраивать несколькими способами:

1. Пластовой дренаж – применяется чаще всего под плитным фундаментом, если на участке присутствуют несколько слоев водоносных горизонтов, напорные подземные воды, есть риск капиллярного всасывания влаги в структуру железобетонного монолита. Методика подходит для любых типов почвы и для разных сооружений (жилых домов, дач, бань, гаражей и т.д.).
2. Кольцевой дренаж – используется для осушения участков, ликвидации подтопления, а также снижения уровня подземных источников. Также обязателен при строительстве домов на склонах и на участках по ходу сбегания воды.
3. Пристенный дренаж – эффективен при строительстве сооружений на глинистых грунтах и суглинках. Комбинируют с другими типами дренажа.

Пластовой

Ключевыми элементами пластового дренажа являются перфорированные трубы, уложенные под всей площадью основания под уклоном в направлении от центра в сторону магистральной трубы, чтобы отводить избыточную воду.

Трубы укладывают в заранее подготовленные траншеи поперек периметра здания. Дно траншей засыпают уплотненным щебнем.

С внешней стороны элементы также защищают слоем щебня и геосинтетической тканью, чтобы исключить риск заиливания всей дренажной системы. Сверху устраивают слой утрамбованной песчаной подушки и переходят непосредственно к строительству плитного фундамента.

Пристенная система

После строительства плитного фундамента проводят гидроизоляцию его поверхности. Сверху на плиту клеят профилированную мембрану таким образом, чтобы ее нижний край накладывался на поверхность земли.

На горизонтальную часть мембраны укладывают дренажные трубы и засыпаются свободное пространство вокруг них песком. Трубы укладывают под уклоном, чтобы воды стекали в сборной колодец или центральную канализацию.

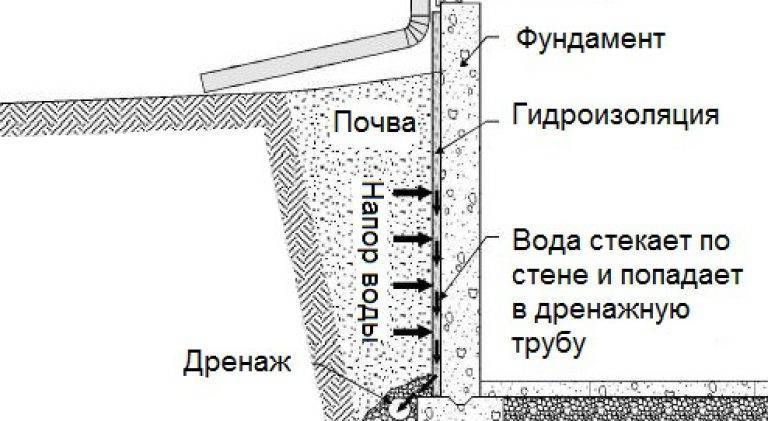

Схема пристенного дренажа:

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

1. Во-первых, все работы должны проходить летом – по понятным причинам.
2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
2. Дайте фундаменту время просушиться.

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

• поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
• пристенный дренаж фундамента;
• кольцевой дренаж фундамента;
• пластовый дренаж.

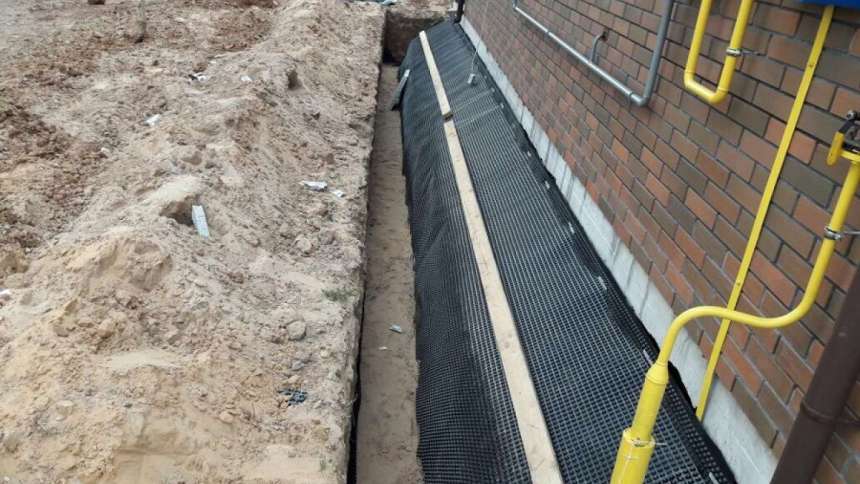

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

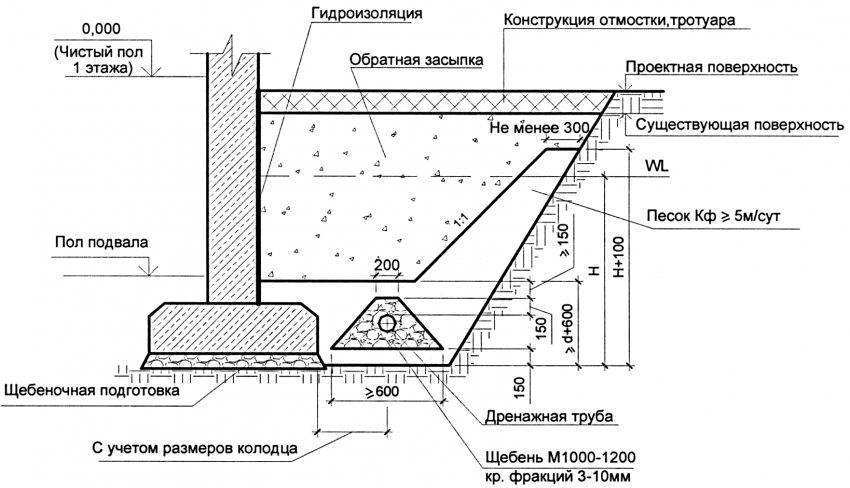

Нормы и правила выполнения работ

Начиная обустройство пристенного дренажа своими руками необходимо позаботиться о том, чтобы расстояние между дренажной трубой и стеной дома соответствовало проектной ширине опорной конструкции. На эти данные ориентируются, выбирая место для закладки смотровых колодцев.

Малая глубина заложения труб

Глубина, на которой осуществляется закладка указанной трубы, не должна превышать глубину основания ленточного фундамента или монолитной плиты.

При возведении сильно заглубленного основания дома необходимо предпринять меры для того, чтобы предотвратить возможное проседание элементов дренажной конструкции. В таком случае предусматривается обустройство дренажа выше подошвы основания.

Сократить количество песка, используемого для сооружения подушки, можно воспользоваться геотекстилем, порывающим одну сторону геокомпозитных дренажных мембран. Использование геотекстиля обеспечит свободное прохождение и задержание частиц грунта. Выбор материала, из которого сделаны перфорированные трубы, зависит от агрессивности грунтовых вод. Это могут быть трубы из:

• поливинилхлорида и полипропилена;
• полиэтилена высокой плотности или низкого давления.

Отверстия труб защищают от возможного засорения, закрывая их геотекстилем

Немаловажно соблюдать установленные нормы при обустройстве смотровых колодцы. Предельное расстояние между ними:

• 40 м на прямом участке;
• 20 м до поворота из-за выступа здания;
• 50 м – максимальное расстояние между колодцами, расположенными по соседству.

Рекомендуем посмотреть видео о том, как выбрать трубы для дальнейшей работы.

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра, Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание, При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы, Если место, где находится здание, является зоной капиллярного увлажнения. На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

• В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
• Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
• Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

Дренаж фундамента своими руками

После расчетов приступаем к строительству осушительной системы. Рассмотрим каждую в отдельности.

Пластовый дренаж

Как уже говорилось, его устанавливают, как сопроводительную системы защиты фундамента от намокания грунтовыми и капиллярными водами и как самостоятельный инструмент осушения грунта под плиту.

После выкапывания траншеи или котлована под конструкцию, землю уплотняют и засыпают песком, щебнем или смесью ПГС. В зависимости от качество основания, слоев может быть 1 или 2, но не менее 30 см в общей сложности. Площадь дренирующего пласта должна быть больше площади фундамента, периметр выступает за конструкцию на 20-30 см. при комбинированной дренирующей системе пластовый слой оборудуют трубами, которые укладывают по периметру котлована и концы выводят к местам расположения колодцев. Далее возводят фундамент в обычном режиме.

Колодцы устанавливают после строительных работ. Для этого выкапывают углубления на 1 м ниже залегания труб и монтируют оборудование, вводят магистрали. Яму засыпают послойно щебнем и песком, уплотняя каждый из них.

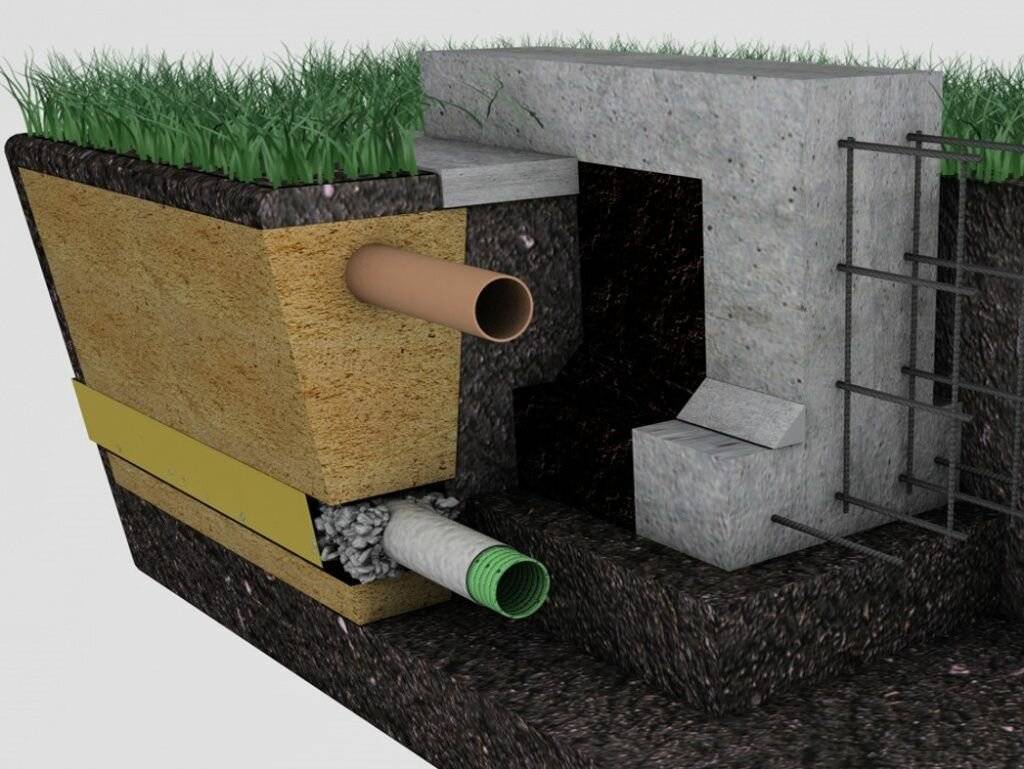

Пристенный дренаж

В идеале его обустраивают при строительстве фундаментных стен. Если случилось, что дом уже функционирует, то стены придется оголить до самой подушки, чтобы провести профилактические работы.

У основания подушки необходимо создать проектный уклон. Для этого почву срезают или досыпают и уплотняют в нужных местах

Важно добиться перепада высот 2 см на 1 пм дренирующих труб. Застилают геотекстиль по всему периметру траншеи до её верха, фиксируют дно 20 см слоем чистого гравия, в котором формируют углубление под трубу. Укладывают трубы и соединяют из муфтами, концы в местах расположения колодцев оставляют свободными

Засыпают магистраль 20 см слоем гравия, который сверху накрывают текстилем для фильтрации мелких частичек почвы. Устанавливают колодцы. В отверстия вставляют трубы, фиксируют их, накрывают геотекстилем и засыпают щебнем, затем песком, уплотняя каждый слой. Засыпают траншею

Укладывают трубы и соединяют из муфтами, концы в местах расположения колодцев оставляют свободными. Засыпают магистраль 20 см слоем гравия, который сверху накрывают текстилем для фильтрации мелких частичек почвы. Устанавливают колодцы. В отверстия вставляют трубы, фиксируют их, накрывают геотекстилем и засыпают щебнем, затем песком, уплотняя каждый слой. Засыпают траншею.

Работы целесообразно производить после окончания работ по возведению фундамента.

Кольцевая система

Сделать дренаж мелкозагубленного фундамента можно по тому же алгоритму, что пристенный, но необходимо учесть несколько нюансов:

• Глубина заложения труб должна располагаться строго ниже уровня промерзания грунта, ниже уровня подошвы на 0,3…0,5 м;
• Приемный колодец должен быть оснащен глухим дном, под его основание не нужно засыпать щебень.

Порядок выполнения работ:

1. Выкопайте траншею на заданном расстоянии от периметра дома.
2. Уплотните основание, выверите уклон и засыпьте его щебнем.
3. Уложите и смонтируйте трубы.
4. Защитите их геотекстилем.
5. Засыпьте щебнем не менее 20 см.
6. Установите колодцы, соедините их с трубами.
7. Засыпьте колодцы.
8. Можно заполнять оставшийся объем траншеи.

https://youtube.com/watch?v=KV7uxPEfr60

Установка

Выполнить монтаж пристенного дренажа довольно просто, если на руках есть схема работы и план. Рассмотрим более легкий вариант – линейной системы, т. к. пластовый рекомендуется обустраивать только специалистам.

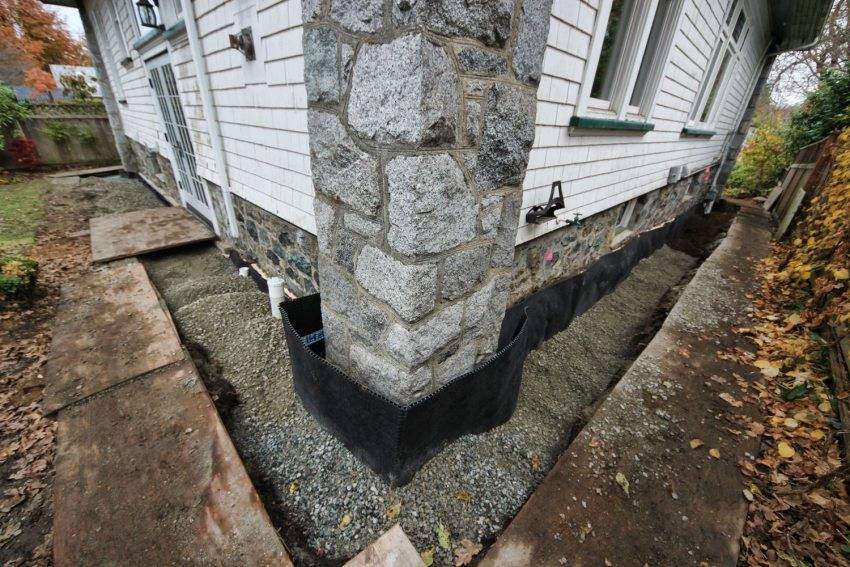

Фото — обустройство

Как своими руками выполнить пристенный траншейный дренаж:

1. На расчетном уровне от дома выкапывается по определенному размеру траншея. Учтите, что она должна на несколько сантиметров превышать размер трубы (если обустраивается трубчатый дренаж);

2. От плиты фундамента или столбов нужно отступить 10–20 сантиметров;
3. При обустройстве дренажной системы на песке дополнительная организация песочной подушки не требуется. Но если Вы работаете на скалистых, глинистых и прочих почвах, то дно ямы потребуется засыпать на 20 сантиметров мелким речным песком;

4. После производится гидроизоляция системы. Чтобы вода не вытекала за пределы обозначенного маршрута, по всей системе устилается влагостойкое волокно. На этом же этапе обеспечивается утепление дренажа. Для этого могут использоваться самые разные материалы: геотекстиль Максдрейн 8ГТ, стекловолокно, подручные средства;

5. Поверх пленки изоляции тепла и воды насыпается щебень или мелкий гравий. Чем ниже ко дну – тем меньше фракция. Засыпка обязательно производится по определенному уровню по всей длине дренажа;
6. Для укладки используются специальные дренажные трубы, которые имеют небольшие перфорации по своей длине. Отверстия не должны быть больше щебня, иначе произойдет забивка системы. Они устанавливаются по уровню, который обозначает чертеж;

7. Узлы соединяются между собой при помощи хомутов. Чаще всего для ненапорных водоотводов не требуется «мертвое» крепление с использованием термоинструментов;

8. После вся конструкция труб дополнительно перематывается утеплителем во избежание их промерзания в зимний период;

9. Остается только выполнить засыпку поверхностного слоя и подсоединить дрены к септику.

Крепить септик можно только в местах с самым низким уровнем, иначе их установка будет нецелесообразной. Общая смета может быть значительно меньшей, если использовать вместо труб коряги, доски, кирпичи или пластиковые бутылки. По времени вся организация занимает от нескольких дней до недели интенсивной работы.

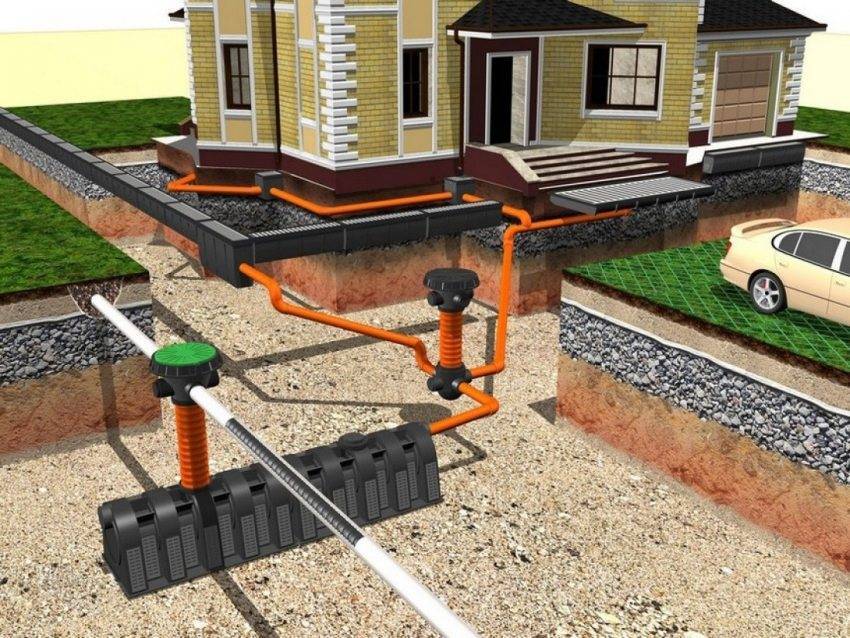

Фото — оформление

Как произвести самостоятельно монтаж системы

Высота грунтовых вод

Для начала прежде, чем произвести строительную операцию, составляют четкий, утвержденный проект. В смете проекта легко рассчитать стоимость работ и количество необходимого материала.

Затем необходимо узнать глубину залегания на вашем участке грунтовых вод. На этом этапе вы можете воспользоваться услугами профессионалов либо произвести геологическую разведку самому.

Для выяснения уровня воды необходимо вырыть на вашем участке яму, примерно 3 метра глубиной. Вы сможете узнать не только уровень залегания грунтовых вод, но и увидеть пласты грунта. Вам откроется их структура, а также поймете их характер. Закончив с разведкой можно приступить к основной работе.

Подготовка вашего фундамента

Перед установкой устройства дренажной системы необходимо подготовить фундамент вашего здания, а именно:

1. Откопать по периметру фундамент и очистить, если он есть, остаток старой гидроизоляции.
2. Просушить фундамент. Сделайте это в теплый и солнечный день или с помощью стороннего источника тепла. Если вы делаете просушку естественным путем в солнечный и теплый день, то у вас займет процесс осушки фундамента примерно два дня.
3. Нанести новую гидроизоляцию. Она может быть обмазочной, проникающей, из полиэтилена, битумной.

Дренаж монолитного типа фундамента

Так как этот вид фундамент состоит из монолитных плит, при движении почвы плита способна двигаться. Во время движения плиты может произойти сдвиг и обрушение вашего здания. Чтобы этот момент не застиг вас врасплох, необходимо продумать систему водоотвода еще при проектировании вашего дома.

Перед установкой дренажа вокруг здания необходимо вырыть ров. Глубина траншеи не менее 4 метров от монолитной плиты. Дно рва засыпается битым кирпичом. Затем монтируют сами перфорированные дренажные трубы, которые сверху накрывают геотекстилем. Необходимо дополнительно сделать отводы воды. Геотекстиль будет вашей гидроизоляцией.

Водоотвод ленточного типа фундамента

Устройство такого водоотвода практически не отличается от описанных выше видов фундамента. По периметру здания выкапывается траншея вокруг фундамента, глубина ее должна быть больше глубины вашего фундамента. Затем на дно рва укладывается бой кирпича и устанавливается перекрытие из дерева или веток, которое укрепит основное перекрытие.

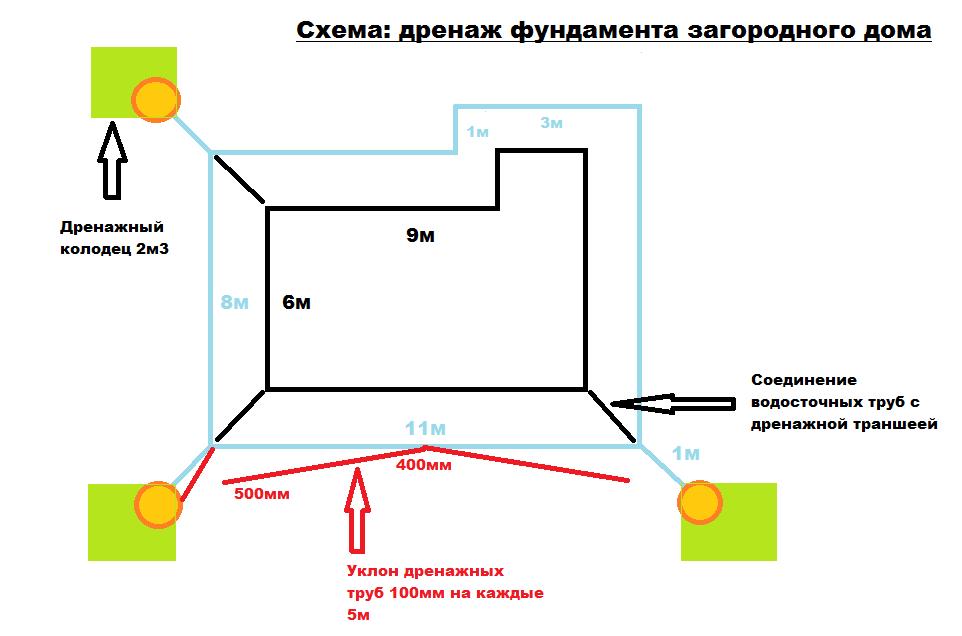

Схема поэтапного монтажа

Вырываем траншею по периметру вашего здания, она должна иметь малый уклон начиная от самой верхней точки. Уклон составляет примерно от 6 до 8 градусов. Траншея в ширину должна быть больше ширины труб на 30 см, это расстояние необходимо для засыпания труб битым кирпичом или щебнем.

По углам траншея должна быть слегка расширена, это необходимо для монтажа смотровых колодцев.

Дно траншеи засыпается песком примерно на 25 сантиметров, песок необходимо тщательно утрамбовать под углом слива дренажа.

Геотекстиль необходимо уложить на дно траншеи, так чтобы его края можно было закрепить за стенки траншеи.

Сверху укладывают битый кирпич или щебень, примерно на 15 сантиметров.

Затем монтируется система водоотводных труб. Каждый поворот необходимо оснастить небольшими отводами. Здесь необходимо монтировать смотровые резервуары. Колодцы изготавливают из ПВХ труб диаметром более 30 сантиметров. Крепят трубы медными хомутами.

В конце дренажа выкапывается поглотительный большой колодец. Резервуар имеет глубину около 70 сантиметров. Также весь колодец выстилают геотекстилем, так как будет монтироваться в колодец пластиковая бочка. По бокам в бочке обязательно необходимо просверлить отверстия. Дно колодца нужно засыпать щебнем или битым кирпичом.

Соедините трубы с поворотными резервуарами и сведите их к конечной бочке. Вставляем в бочку трубу, просверлив сбоку специальное под нее отверстие.

Запомните, трубы должны быть под уклоном.

Засыпаем сверху систему водоотвода щебнем или битым кирпичом так, чтобы края геотекстиля в дальнейшем смогли соединиться и завернуть всю систему дренажа как в кокон. Примерно на 20 сантиметров.

Внахлест укрываем все устройство дренажа геотекстильным волокном.

Сверху кладем ветки либо бруски дерева.

Потом укладываем слой песка и слой грунта.

В бочку монтируем дренажный насос для откачки лишней скопившейся воды.

Дренажная система готова.

https://youtube.com/watch?v=B9YPihWzAhw

Классическая схема дренажа вокруг дома

Чаще всего отвод воды от фундамента представляет собой систему дрен, окружающих дом, а также ревизионных и дренажного колодцев. Обустраивают такой дренаж следующим образом:

• вокруг дома выкапывают траншеи, дно которых имеет уклон в 5-10 мм на каждый метр в сторону низшей точки участка, где будет установлен водосборник;
• на утрамбованное дно засыпают щебень или другой дренирующий материал;
• сверху укладывают под уклоном дренажную трубу;
• в местах, где дрены формируют прямой угол или пересекаются несколько труб, устанавливают колодцы для ревизии;
• сверху дрены засыпают тем же дренирующим материалом, а затем песком и грунтом;
• в самой низкой точке участка монтируют дренажный колодец, который необходим для сбора воды;
• производят обратную засыпку всех колодцев.

Это упрощенное описание конструкции околодомовой дренажной системы. В реальности дренаж может быть пристенным или кольцевым, все зависит от особенностей грунта и самого частного дома.

Дренажные системы купить в Москве для водоотведения

Скидки до 40% на весь ассортимент, представленный на сайте

Заказ и оплата по звонку, без предоплаты. Расчет при получении

Возможна доставка и самовывоз в день обращения — весь товар всегда есть на складе в любых количествах

Хозяева частных домов и земельных участков часто сталкиваются с проблемой избытка воды после таяния снега, ливней или из-за высокого расположения грунтовых вод, что приводит к подтоплению подвалов и даже к преждевременному разрушению и износу фундамента здания.

Любой современный город не обходиться без системы водоотведения. Поможет справиться с этой проблемой дренажная система. Это инженерная система, благодаря которой ливневые и грунтовые воды выводятся непосредственно за пределы участка или в канализацию.

Отведение воды стало обязательной частью создания удобной городской инфраструктуры в любом современном городе.

Система включает в себя точечные и линейные водоотводные каналы. Структура является самотёчной системой.Дренаж можно выполнить двумя способами: открытым и закрытым. Выбор системы водоотвода зависит от климата, вида грунта и т.п.

Важной составляющейдренажа является уровень грунтовых вод

Современные дренажные системы вышли на новый уровень и промышленность предлагает ряд новых легких и прочных экологически безопасных материалов. Благодаря современным методам крепления обеспечивает простую и легкую сборку.

Дренажная система для отвода ливневых вод

От разного рода атмосферных осадков страдает фасад, фундаменты, придомовая. Дренаж для отвода ливневых вод включает:

• кровельные водостоки;
• точечные дождеприёмники;
• ливневую канализацию;
• водоотводящую систему.

С помощью желобов и труб вода удаляется с крыши, которая попадает в дождеприёмники, которые направляют воду по трубам или лоткам в ливневую канализацию. Также можно воду от здания удалить с помощью дренажных колодцев и накопителей, которые будут отводить воду глубоко в почву. Данный метод не подходит, если уровень грунтовых вод высокий.

Компания Vertum предлагает широкий выбор продукции и материалов для дренажных систем участка. У нас вы можете купить дренажную систему под ключ, то есть полный комплекс.

Мы предлагаем купить в нашем интернет магазине самый разнообразный ассортимент дренажных систем, которые произведены из различных материалов будь то пластик, бетон, чугун, геотекстиль и прочее. Цена дренажных систем приятно удивит, а для крупных оптовых покупателей мы снижаем цены.

Наши специалисты помогут Вам с выбором необходимой комплектации дренажной системы для вашего дома или участка. Мы также осуществляем монтаж и установку дренажной системы.

Звоните, чтобы узнать все подробности или напишите нам, и мы сами перезвоним!

Способы оплаты:

Наличные

Безналичный расчет

Банковская карта

Возможен самовывоз со склада и доставка по звонку в день обращения без предоплаты за исключением некоторых групп товаров.

Доставка по России осуществляется транспортной компанией после предоплаты.

Контакты

Центральный склад г. Москва, Поселение Мосрентген, Поселок Завода Мосрентген, проезд Институтский, д. 2 (пересечение Институтского и 2-го Музыкального проездов) Административный офис: г. Москва, Калужское ш., 8Б (ТК «Славянский град», левое крыло, 2 этаж) 8 (495) 223-89-59 info@drenazh.su Время работы: с 09:00 до 21:00, ежедневно
