Изготовление полов по грунту в частном доме своими руками

Основной монтаж теплого пола

Перед началом укладки водяного пола в частном доме, по подготовленному грунту нужно слоями распределить крупный песок и щебенку. Глубина их залегания должна составлять около 30 сантиметров. Затем их нужно полить водой и тщательно утрамбовать. Таким образом, изготовив «подушку», можно будет перейти к следующим работам.

Гидроизоляционный слой

Чтобы устройство теплого пола прослужило достаточно долгое время, его нужно защитить от пагубного влияния воды и других жидкостей. Для этого необходимо на нижнем уровне порога уложить гидроизоляционный слой из толстого полиэтилена. Укладка не сложна и производится следующим способом:

  1. Рулон разматывается по площади помещения.
  2. Острым ножом удаляются лишние участки.
  3. Гидроизоляционный материал укладывается внахлест.
  4. Стыки полиэтилена проклеиваются строительным скотчем.

В качестве гидроизоляции можно использовать и другие, более практичные мембраны из полиэстера. Однако стоить они будут значительно выше.

Теплоизоляционный слой

Согласно инструкции, в пирог теплого пола, важно включить теплоизоляционный слой, который поможет защитить основание помещения от промерзания и утечки теплового потока. Да и теплоотражающая подложка будет направлять поток тепла внутрь здания, а не за его пределы. Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии

 Есть несколько видов теплоизоляционных материалов предназначенных для водяного теплого пола, такие как: чистый пенополистирол, экструдированный материал и пенополистирол с алюминиевым покрытием. Каждый вид, имеет свою технику укладки, которая указана в прилагающей инструкции

Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии.  Есть несколько видов теплоизоляционных материалов предназначенных для водяного теплого пола, такие как: чистый пенополистирол, экструдированный материал и пенополистирол с алюминиевым покрытием. Каждый вид, имеет свою технику укладки, которая указана в прилагающей инструкции.

Заливка бетонного слоя

Для высококачественной прочности теплых полов по грунту с водяной системой, порог пола должен включать армированный бетонный слой, поскольку он будет служить защитой конструкции от дальнейших нагрузок. Перед заливкой нужно будет при помощи реек разделить основание помещения на участки, с шагом в 1 метр, что позволит упростить процесс работы, выполняя его поочередно. Далее укладывается армированная сетка и заливается раствор. По мере его высыхания, рейки необходимо вытащить из бетона, а углубления от швов заполнить раствором. Для того, чтобы в будущем бетон не трескался и не деформировал стены, по периметру помещения нужно проклеить демпферную ленту.

Укладка обогревающего контура

Убедившись, что бетонная стяжка полностью высохла, переходят к укладке труб. Выбор теплоносителей, исходит из желания самих пользователей. Однако, по мнению специалистов, металлопластиковые трубы более надежны и легки при монтаже. Укладка контуров производится следующими способами:

  • улитка;
  • змейка;
  • комбинированный.

В не зависимости от видов укладки, ветви труб должны оканчиваться в коллекторном шкафу. А так же при их монтаже, должны быть соблюдены следующие правила:

  1. Контур должен изготавливаться без стыков, из сплошной трубы.
  2. В не зависимости от шага, длинна теплоносителя, не должна превышать более 200 метров.
  3. Шаг должен зависеть от диаметра трубы.
  4. При укладке не допускается растяжение труб.

А также в процессе монтажа, нельзя наступать на теплоносители, тем самым подвергая их деформации.

Выполнив укладку труб, необходимо провести их опрессовку.

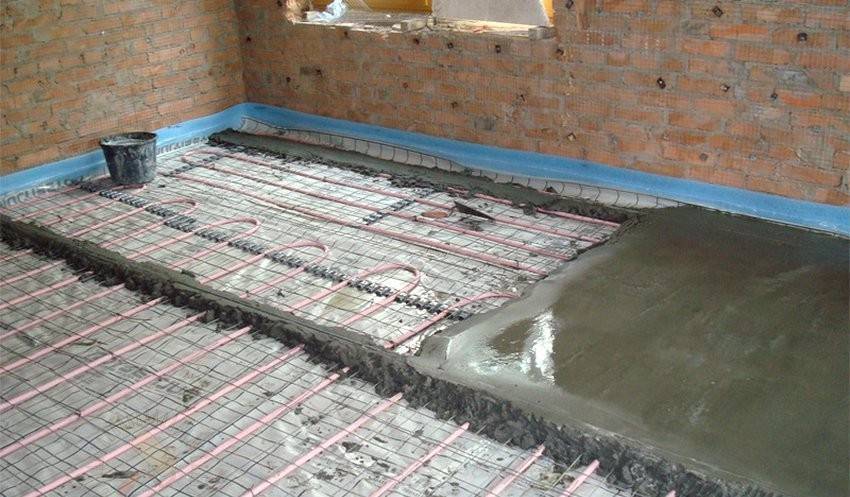

Заливка стяжки

Проверив функциональность работы водяного пола по грунту, переходят к его фиксации при помощи стяжки. Для этого необходимо приготовить раствор из мелкого песка и цемента, в соотношении 3 : 1. Для прочности раствора, можно добавить в 1000 грамм цемента 1 грамм фибры. Процесс заливки аналогичен бетонному порогу, однако время высыхания займет более длительного времени.  В данном случае стяжка высохнет не ранее, чем через 30 дней.

Убедившись в том, что цементный раствор полностью высох, приступают к монтажу напольного покрытия.

Видео описание

Последовательность монтажа чернового пола из досок в видео:

Дощатый пол монтируют на опорную систему из продольных балок и поперечных брусьев. Внутри помещения вдоль стен из кирпичей выкладывают столбики. Все свободное пространство между опор засыпают керамзитом. Для вентиляции между засыпкой и дощатым полом оставляют 10-15 см.

На столбики устанавливают систему лаг. Высота опор выравнивается по уровню. Поверх брусков настилают дощатый черновой пол. Доски устилают:

  • гидроизоляционной плёнкой;
  • утепляющей подложкой;
  • отделочным материалом (ламинированным покрытием, линолеумом, ковролином).

Существует несколько вариантов создания пирога пола по деревянным балкам первого этажа. В старину лаги сооружали из толстых прямых брёвен.

Строительный материал обрабатывали смолой. Такая пропитка обеспечивала защиту от почвенной влаги, насекомых, гнилостных бактерий.


Пол на лагах Источник lestnitsygid.ru

Этот вариант конструкции состоит:

  • из глиняной подушки;
  • гидроизолирующей ткани, плёнки;
  • кирпичных опорных столбов;
  • брусьев и балок, соединённых между собой уголками либо любыми другими видами крепежа;
  • утепляющего материала.

Технология строительства

Существует два способа устройства полов по грунту:

  • По бетонной подготовке;
  • Без чернового слоя бетона непосредственно на уплотненное основание (подушку).

Первый способ сегодня используется редко. Он был разработан в то время, когда для защиты пола от влаги использовался рубероид. Для его наклеивания делали слой бетонной подготовки (черновой пол).

Второй вариант проще и дешевле. Современные гидроизоляционные материалы можно стелить прямо на балластную подушку без наклейки на твердую основу.

Процесс устройства бетонного пола по грунту начинается с отсыпки подстилающего слоя. Перед этим должна быть завершена прокладка сетей водопровода и канализации.

Для подсыпки можно использовать любой хорошо уплотняемый грунт. Для этого подойдет мелкая щебенка (фракция 5-10 мм), крупный речной песок или песчано-гравийная смесь. Подушку отсыпают слоями по 15 см, проливая каждый водой и уплотняя ручной или механической трамбовкой.

Уплотнение подсыпки вибротрамбовкой

Для улучшения теплоизоляции верхний уровень подушки можно сделать из керамзитового гравия (10 см). Общая толщина балластного «пирога» должна находиться в диапазоне от 30 до 40 см.

Пленочная гидроизоляция, укладываемая под утеплитель, нуждается в защите от повреждения острой щебенкой и продавливания керамзитом. Поэтому подсыпку завершают 5-ти сантиметровым слоем уплотненного песка. Толщина пленки, укладываемой на грунт должна быть не менее 0,4 мм.

Укладывая пленочную изоляцию, ее полосы расстилают с нахлестом в 10-15 см, фиксируя их строительным скотчем. Края напускают на кладку, на высоту равную суммарной толщине утеплителя, бетонной стяжки и финишного покрытия. Между конструктивным «пирогом» пола, стенами перегородками оставляют термозазор шириной 2-3 см. Его заполняют обрезками вспененного полиэтилена или специальной термолентой.

Для утепления основания можно использовать ЭППС (экструдированный пенополистирол), опилкобетон или перлитобетон. Зачастую гидроизоляцию под пенопласт не закладывают, поскольку он практически не впитывает влагу. Сверху его прикрывают полимерной пленкой. Она защищает утеплитель от разрушающего действия щелочной среды цементного раствора.

Под легкий бетон на опилках и перлите полиэтиленовая пленка нужна. Толщина перечисленных теплоизоляторов неодинакова. Для ЭППС она составляет 50 мм. Слой опилко и перлитобетона должен быть не менее 10 см.

Уложив теплоизоляцию, по ее поверхности делают бетонную стяжку на мелкозернистом наполнителе (фракция 5-10 мм, толщина 10 см). Работу выполняют в два этапа. Сначала заливают слой толщиной 5 см и укладывают на него стальную сетку (ячейка 10х10 см, диаметр проволоки 3-4 мм). После этого толщину стяжки доводят до проектного уровня, определяемого расчетом предполагаемых нагрузок. Рекомендуемый класс бетона В12,5.

Именно так получают правильный пирог полов по грунту при низком уровне почвенных вод. Черновая бетонная подготовка под жесткий утеплитель не делается. Реальной пользы от нее нет, а рост стоимости 1м2 готовой конструкции весьма ощутимый.

Установка системы подогрева (теплый пол) меняет технологию и последовательность работ. В этом случае сначала по утрамбованной подушке заливают черновую бетонную подготовку и раскладывают слой гидроизоляции. Уложив утеплитель (ЭППС), к нему фиксируют трубы и делают выравнивающую стяжку из бетона. Армирующую сетку укладывают над трубами или греющим кабелем.

Попутно отметим, что полы по грунту можно делать не только в кирпичных, блочных, но и в деревянных домах. При грамотном подходе балластная засыпка не оказывает негативного воздействия на древесину.

Один из вариантов правильного сопряжения такой конструкции с рублеными стенами показан на схеме ниже.

Узел сопряжения с деревянной стеной

При низком УГВ бетонную плиту, лежащую на глине или на слое уплотненной гидроизолированной подсыпки, делают в подвальных помещениях. Это весьма распространенный вариант в коттеджном строительстве.

Виды материалов и порядок работ по монтажу пола

Первоначально создается проект пола. Его укладка начинается непосредственно после возведения фундамента. Необходимо понимать, что для выполнения качественных работ требуется сухая погода. Влажность повысит риск гниения древесины. Грунт под домом должен быть утрамбован. Для уменьшения влажности верхний слой засыпается песком на высоту примерно 20 см.

При создании фундамента нужно избежать резких перепадов в высоте. Также потребуется дополнительное создание бетонных столбцов для установки брусьев.

Для начала потребуется укладка лаг. В идеале используется лиственница, так как она менее подвержена гниению. Применение лаг позволяет увеличить устойчивость балок. Обязательным этапом будет создание. Мы предпочитаем двойную обвязку, так как это позволяет уменьшить риск появления грибка на основных частях дома. Помимо этого в дальнейшем можно просто заменить нижний слой без ущерба строению.

Следующим этапом идет закрепление лежней, которые создаются из доски с толщиной в 50 мм. Нельзя забывать и про гидроизоляцию. В данном случае можно применять простой рубероид – самый доступный и простой в монтаже материал.

Далее идет закрепление лежней, которые создаются из доски с толщиной в 50 мм. Нельзя забывать и про гидроизоляцию. В данном случае можно применять простой рубероид – самый доступный и простой в монтаже материал.

Устройство пола в каркасном доме состоит из нескольких этапов. Изначально применяется строганная половая доска С сорта с минимальной толщиной в 28 мм. Однако, рекомендуется использовать материал не менее 36 мм. Такая доска имеет более высокие показатели прочности. Также необходимо четко следовать правилам крепления и не экономить на элементах крепежа. Если не брать в учет этот фактор, то через некоторое время пол начнет скрипеть.

Далее следует укладка чернового пола. Для его создания лучше выбрать строганую доску с показателем толщины в 36 мм. Такой показатель является оптимальным и позволяет повысить прочность и долговечность полов. Можно выбирать материалы С класса. Это не скажется на качестве конечного результата. Стоит отметить, что перед укладкой чернового пола рекомендуется использовать рейки для создания вентиляционного зазора. Такое решение позволяет избежать преждевременного гниения и скопления конденсата.

Еще одним важным условием является качественное утепление. Обойтись можно стандартным утеплителем: минватой, пенопластом, базальтовым волокном или же воспользоваться современными технологиями. На данный слой пирога укладываются панели OSB для выравнивания поверхности.

В большинстве каркасных домов стали устанавливать системы теплых полов, которые могут быть водяными или электрическими. В этом случае необходимо использование ЦСБ плит.

После того, как теплый пол будет смонтирован или проложен слой утеплителя, осуществляется укладка OSB плит

Важно четко следить за уровнем по всему периметру. Даже небольшие отклонения по высоте будут способствовать быстрому появлению скрипа полов. Для чистового пола рекомендуется применять шпунтованную доску, не требующую финишной шлифовки

Для чистового пола рекомендуется применять шпунтованную доску, не требующую финишной шлифовки.

Особенности конструкции

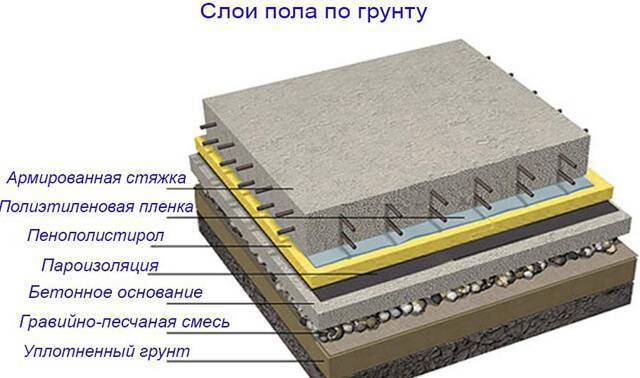

Порядок расположения слоев

При возведении ленточного фундамента или фундамента с ростверком небольшой высоты возможно использование полов по грунту – конструкции, состоящей из следующих слоев:

  • песчано-щебеночной подушки, предназначенной для стабилизации слоя бетона и защиты его от подземной влаги
  • стяжки (бетонной подготовки, подбетонки): согласно рекомендациям СНиП, в средней полосе России достаточно обустройства слоя толщиной 5 см
  • рулонной гидроизоляции
  • слоя утеплителя
  • бетонного подстилающего слоя толщиной 1 см
  • чистых полов: в качестве них можно использовать, к примеру, плитку, линолеум или ламинат; допускается и применение классического основания в виде деревянных полов по лагам

В отличие от плитного фундамента, стяжка в полах по грунту в частном доме не делается слишком толстой. Ведь она должна выдерживать нагрузку лишь веса мебели, бытовых приборов и прочих вещей, находящихся в доме. 2 слоев стяжки: черновой, настилаемой сразу же после подушки, и чистовой, верхней, будет вполне достаточно. Изготавливают подобное основание только после возведения самого строения.

Плавающая стяжка

Существует два вида полов по грунту. Они могут:

  • привязываться к ленточному основанию;
  • изготавливаться в виде плавающей стяжки, не связанной с фундаментом

Каждая из этих конструкций обладает как достоинствами, так и недостатками. При жесткой связке с фундаментом стяжка, лежащая прямо на фундаменте, усадки дает меньше, поэтому не растрескивается. Но при проседании фундамента она может просто «повиснуть» в воздухе. Хотя при качественном армировании основания это не такая уж большая проблема. Избежать опускания плиты поможет обратная засыпка не грунтом, вынутым из котлована, а специально завезенными нерудными материалами, песком и щебнем.

При использовании плавающей стяжки при усадке основания или подвижках грунта напряжение не будет передаваться на бетонную плиту, и трещин в полах не возникнет. Однако она может «играть» сами по себе, что часто приводит к дефектам – растрескиванию или появлению щелей между ними и стеной. Поэтому при заливке пола по фундаменту существенное значение имеет прочность бетонного раствора и использования качественной арматуры.

Достоинства и недостатки

Достоинств у бетонных полов по грунту в частном доме немало. Перечислим основные:

ПЛЮСЫ:

  • возможность использования на большинстве видов почв
  • минимальный расход бетона и, как следствие, небольшая стоимость
  • достаточная устойчивость к силам морозного пучения
  • благодаря тщательному утеплению в доме с подобным основанием в зимний период легче поддерживать плюсовую температуру, так как стяжка с проложенным внутрь теплоизолятором способна хорошо аккумулировать тепло, в результате снижаются расходы на обогрев здания; достаточно лишь хорошо теплоизолировать цоколь и отмостку
  • такие полы не нуждаются в вентиляции и ежегодной просушке
  • в отличие от деревянных полов, они не требуют периодической замены прогнивших балок

МИНУСЫ:

  • К минусам можно отнести сложность ремонта коммуникаций. Поэтому в бетон следует обязательно заложить дублирующие гильзы, в которых располагаются дополнительные системы канализации и водоснабжения. Их можно будет быстро и без проблем подключить в случае засорения основных коммуникационных систем.
  • Еще одним недостатком подобных оснований является отсутствие цокольного этажа. Однако подпол в частном доме вполне можно организовать в другом подсобном помещение.

Некоторые застройщики, рекламирующие свои собственные услуги, утверждают, что под подобными полами будет постоянно влажно. Но в случае обустройства качественного дренажа, ливневки и отвода паводковых и грунтовых вод скопления влаги вполне можно избежать.

Пол, устраиваемый на грунте

Геотекстиль, широко рекламируемый в последние годы, под слоем песчаной подушки будет не только неуместен, но и вреден. Он не даст грунту как следует уплотниться, в результате чего эффективность полов по грунту сведется к нулю. Дренажные свойства этого материала пригодятся лишь при прокладке коммуникаций.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Схема стяжки пола по грунту

Чтобы стяжка для пола в частном доме была правильной и отвечала всем требованиям СНиП, выполняется она в 8 этапов. В итоге получается «пирог» из следующих слоев:

  1. Подготовленной глины. Этот слой необходимо заливать, чтобы создать барьер для грунтовых вод.
  2. Песчаной подушки. Песок в этом случае можно использовать любой, даже непромытый.
  3. Щебня фракциями 40-60 мм.
  4. Полиэтиленовой пленки, не позволяющей раствору заливаться на подушку. Материал укладывается без его разрезания, своего рода рукавом, поэтому по факту получится два слоя полиэтилена.
  5. Черновой стяжки, толщиной не меньше 80 мм. Для раствора готовится смесь из промытого или карьерного песка, щебня (размер фракций 10-20 мм) и ЦП, марки не ниже 300. Армирование для этого слоя выполнять не нужно, достаточно добавить в раствор стальную фибру.
  6. Гидроизоляции рубероидом.
  7. Утеплителя. В качестве теплоизоляции стяжки в частном доме необходимо применять только ЭППС (экструзионный пенополистирол) толщиной не меньше 50 мм.

  1. Чистового бетонирования. Для финишной заливка стяжки пола используется смесь, в которую входит исключительно речной песок и бетон более высокой марки. Также этот слой обязательно армируется.

Важно! Порядок слоев менять не стоит, так как если засыпать песок поверх щебня, что через некоторое время он станет опускаться вниз, что обязательно приведет к проседанию и разрушению всего перекрытия. Первые три слоя позволяют отсечь капиллярный подъем воды

Сперва «основной удар» на себя принимает глина, потом песок ослабляет водоподъем и снижает давление, а щебенка не допускает подъема вовсе. Если вас интересует, как правильно сделать стяжку пола на грунт, то выкладывайте каждый из этих слоев толщиной не меньше 100 мм. Также необходимо учесть трамбовку, которая обычно выполняется при помощи самодельных приборов, весом до 80 кг

Первые три слоя позволяют отсечь капиллярный подъем воды. Сперва «основной удар» на себя принимает глина, потом песок ослабляет водоподъем и снижает давление, а щебенка не допускает подъема вовсе. Если вас интересует, как правильно сделать стяжку пола на грунт, то выкладывайте каждый из этих слоев толщиной не меньше 100 мм. Также необходимо учесть трамбовку, которая обычно выполняется при помощи самодельных приборов, весом до 80 кг.

Если изготовить стяжку пола для дома своими руками с соблюдением этой последовательности, то на полученную плиту можно уложить любой «половой» материал.

Подробнее о слоях стяжки, смотрите на видео:

Важно! К общей высоте всего пирога необходимо прибавить еще 50 мм. Однако, перед тем, как сделать стяжку пола своими руками в частном доме, необходимо уточнить этапы создания перекрытия

Однако, перед тем, как сделать стяжку пола своими руками в частном доме, необходимо уточнить этапы создания перекрытия.

Возможные варианты утепления пола по грунту

С принципом расчета определились. Но теперь нужно разобраться, а какое возможно сочетание слоев при создании пола по грунту? И какие из них имеет смысл принимать в расчет?

В качестве термоизоляционного материала в таких условиях очень часто используется керамзит. Причем, нередко он выступает в роли единственного утеплителя.

(Здесь и дальше будут показаны схемы. Сразу скажем – они даны со значительным упрощением. В частности, на них не указаны слои гидроизоляции. Не из-за того, что они неважны, просто в теплотехнических расчётах их учитывать не имеет смысла – слой слишком тонок, чтобы оказать сколь-нибудь серьезное влияние на общие утеплительные качества всего «пирога» пола.)

Утепление пола по грунту только керамзитом.

Цены на керамзит

Идем снизу вверх.

1 – слой уплотненного грунта, на котором возводится пол. В расчет не принимается, так как именно от теплопотерь через грунт (имеющий колоссальную теплоёмкость и способный буквально «высасывать» тепло из дома при некачественном утеплении) и затевается вся термоизоляция.

Технологии строительства пола по грунту

Если в проекте в силу вышеуказанных причин отсутствует плита перекрытия, необходимая для фиксации облицовки пола первого этажа, возможны несколько вариантов обустройства подосновы. При этом заливка стяжки из бетона низкой прочности рекомендована во всех, без исключения случаях. На нее впоследствии будет опираться основная плита либо регулируемые лаги, необходимые при выборе паркета или половой доски.

Наливная стяжка

Схема бетонного плавающего пола по грунту

Максимальный ресурс конструкции обеспечивает наливная плавающая стяжка на ленточном фундаменте здания. Технология выглядит следующим образом:

  • заполнение котлована песком – периодическая засыпка с уплотнением каждых 10 – 20 см;
  • черновая стяжка – армирование не обязательно, под бетон марки М100 (5-7 см слой, наполнитель фракции 5/10 мм) можно уложить пленочную гидроизоляцию;
  • гидропароизоляция – мембрана, пленка либо рубероид в два слоя с запуском на монолитный ленточный фундамент на 15 – 20 см;
  • утеплитель – предпочтительнее экструдированный пенополистирол, сохраняющий характеристики даже в воде;
  • чистовая стяжка – армируется сеткой (ячейка 5 х 5 см, проволока 4 мм), заливается бетоном М 150 (фракция щебня 5/10 мм, песок речной либо мытый карьерный, без глины).

Также, в конструкции наливного пола можно легко устроить теплый пол, для этого надо в верхнюю стяжку уложить полиэтиленовые или металлопластиковые трубы для теплоносителя. Каждый контур теплого пола должен быть неразрывным, т.е. соединения труб в бетонной стяжке не допустимы.

Схема бетонного плавающего теплого пола по грунту

При уровне УГВ ниже 2 м, по опыту эксплуатации участка от 3-х лет, в конструкции пола по грунту допускается отсутствие нижней гидроизоляции, снижение толщины песчаной подушки до 15 – 20 см. При этом следует учесть максимальный уровень УГВ, согласно статистическим данным по региону. На стяжку могут укладываться любые облицовочные материалы.

Деревянные лаги

Бюджетным вариантом технологии пола по грунту является конструкция регулируемого пола:

  • на подушку из нерудного материала (послойное уплотнение по 20 см), укрытого гидроизоляцией, заливается бетонная стяжка;
  • лаги выставляются на регулируемых опорах, верхняя часть которых срезается после монтажа;
  • внутрь закладывается теплоизолятор (базальтовая вата или экструдированный пенополистирол);
  • половая доска либо ламинат укладывается непосредственно на лаги, для облицовки паркетом необходим слой фанеры.

Опоры нельзя монтировать на грунт или нерудный материал. Однако стяжка из бетона без армирования обходится дешевле любых других технологий.

Сухая стяжка

Пол по грунту может изготавливаться по технологии сухой стяжки. На начальном этапе конструкция аналогична предыдущему случаю (подушка + черновая стяжка + гидроизоляция). После чего, последовательность действий меняется. Производитель Кнауф предлагает готовое решение сухой стяжки следующего типа:

  • позиционирование маяков – специальные планки либо профиль от систем ГКЛ, зафиксированные шпаклевочным раствором;
  • засыпка крошки керамзита – промежутки между маяками засыпаются этим материалом по слою гидроизоляции;
  • укладка ГВЛ – специальные двухслойные плиты, крепящиеся друг к другу клеем и саморезами.

Схема сухого пола по грунту по технологии Knauf

Компания ЗИПС предлагает оригинальное решение сухой стяжки на ленточном фундаменте другого типа. Керамзитная крошка здесь заменена минватой, приклеенной к ГВЛ (так же двухслойный). После монтажа гипсоволоконных панелей поверх них укладывается 12 мм фанера, на которую так же удобно крепить любое напольное покрытие.

Данные технологии с успехом применяются, как для первого этажа, так и для любого следующего перекрытия в многоэтажном здании. В обоих случаях, кроме теплоизоляции обеспечивается звукоизоляция помещений.
