Этапы монтажа дренажной и ливневой канализации

Дренажная и ливневая канализация

Ливневая канализация служит для сбора и водоотведения атмосферных осадков с кровли здания и защищает поверхность отмостки здания от попадания влаги на поверхность фундамента. Основной задачей дренажной системы является дренирование или осушение индивидуального участка от лишней воды.

Устройство ливневой канализации

Некоторые застройщики, в целях экономии денежных средств и материальных ресурсов, пытаются объединить эти две системы в одно. Делать такое объединение категорически запрещается, так как при выпадении сильных атмосферных осадков дренажная и ливневая системы быстро переполняются, и может произойти подтопление постройки.

Виды труб для дренажа

Трубы для дренажа участка классифицируются по материалу изготовления:

Асбоцементные с дренажными отверстиями шириной до 5 мм, расположенными в шахматном порядке в верхней части трубы с шагом от 100 до 200 мм в зависимости от категории грунта на участке.
Керамические, изготовленные из обожженной глины с различными добавками. Из керамики изготавливаются популярные трубы для дренажа участка с внутренним диаметром от 50 до 300 мм и длиною 333 мм. Наружная форма поверхности может иметь вид цилиндра, шестигранника или восьмиугольника.
Полимерные из полиэтилена различной плотности, полипропилена (ПП) или поливинилхлорида (ПВХ). Диаметр полимерных труб составляет от 10 до 630 мм, длина может быть 6 или 12 м. Полимерные трубные изделия легко режутся, их можно сваривать при помощи специальных паяльников и собирать дренажный трубопровод любой протяженностью.
Пористые материалы из пластобетона или керамзитостекла с отличительной способностью пропускания воды через поры стенок трубы. Относятся к самому дорогому виду дренажного трубопровода с неограниченным сроком службы.
Трубы для ливневой канализации. Ливневый дренаж выполняется из чугунных, полимерных или бетонных труб

При прокладке ливневой канализации важно правильно подобрать диаметр дренажной трубы, чтобы не возникало переполнения приемного колодца. В индивидуальном строительстве для ливнёвки применяются трубы диаметром 100 мм.

Все виды труб для дренажа объединяет их способность свободного проникновения грунтовой воды вовнутрь дрен и стекания по уклону в водоприемник.

Ознакомиться с видами труб можно:

Свойства дренажных труб

По техническим характеристикам трубы для дренажа и ливневой канализации могут быть:

1. Одно- или двухслойные. Однослойные дренажные трубы – это типичные дрены с внутренней гладкой поверхностью и наружными водоприемными отверстиями. Трубы дренажные гофрированные относятся к двухслойным конструкциям с дополнительной структурой из ребер жесткости, способствующих равномерному распределению нагрузки от веса грунта. Стенки гофры имеют вид гармошки, что придает им эластичность и подвижность. Двухслойные трубы имеют увеличенный срок службы, правда, обходятся значительно дороже своих однослойных аналогов.
2. Гибкие и жесткие. Гибкие дренажные трубопроводы изготавливаются из полимерных материалов, используются для организации поворотов дренажной системы без переходных и угловых элементов и предназначены для расположения непосредственно на поверхности участка. Жесткие дрены обладают значительно большей прочностью, могут укладываться на прямолинейных отрезках системы водоотведения.
3. Гладкая голая поверхность и дренажные трубы с фильтром из геотекстиля или кокосового волокна. Дрены с фильтрующим покрытием предназначены для поверхностного расположения и имеют большой срок сохранения очищающих способностей.

Гофрированная дренажная труба с перфорацией

Классификация по конфигурации водосборников

И открытые, и закрытые системы канализаций различаются по способу организации водосборников.

В точечных схемах приемные воронки с решетками устанавливаются отдельно друг от друга. То есть по всей площадке могут быть раскиданы небольшие подземные или наземные емкости в соответствии с наиболее интенсивным поступлением воды. При этом все точки водосборников объединяются в единую сеть, направленную к накопителю.

Альтернативным способом является линейная схема размещения сборников. Таким образом формируется сплошная система дренажа и ливневой канализации на участке, которая уже в процессе сбора объединяет несколько источников поступления воды. В остальном оснащение каналов сбора и отвода дождевой воды выполняется по общим принципам с интеграцией фильтров, коллекторных узлов и решеток.

Особенности установки и применения ливневого водоотвода

Ливневая канализация, или ливневка, является разновидностью поверхностного водоотвода. Правильно установленная данная система способна надежно защитить участок от излишков воды, образующейся из-за атмосферных осадков

Владельцам частных домов и дач будет весьма полезно и важно узнать все нюансы подготовительных работ и особенности этапов монтажа ливневки своими руками

Самое первое, что необходимо выяснить владельцу участка, это состав и структуру грунта. Уровень подземных вод желательно уточнить у геодезистов. Это необходимо для знания о том, является ли необходимой установка закрытой дренажной системы

Также крайне важно правильно выбрать способ сброса воды, отводящейся с поверхности участка

Сброс собираемой воды можно организовать непосредственно самотеком или принудительно дренажным насосом, установленным в колодце для сбора воды. Первый (естественный) способ можно задействовать только в том случае, когда уклон участка достаточен для того, чтобы вода сходила самотеком. Иначе придется создавать принудительный сток воды.

Тому, кто проживает на ровной местности, необходимо искусственно создать напор воды, отводящейся с участка. Точка сбора воды должна быть установлена в самом низком месте участка. Правильный расчет площади водоприемника является важным этапом установки ливневой канализации. От объема принимающего резервуара зависит пропускающая способность всей системы водосбора и водоотвода. Чем больше территория участка, тем больше протяженность всего водоотвода, что существенно повышает число лотков для сбора воды и затраты на всю систему.

Себестоимость самих лотков зависит от прилагаемой к ним внешней механической нагрузки. Следует учитывать то, в каком месте должны располагаться водоприемники: будут ли это места для пешеходов, либо каналы будут проложены в местах для проезда автомобилей. Вес самой машины также следует учитывать при выборе водоотводящих лотков. Строительная промышленность выпускает линейку водоотводных лотков, которые классифицируются в зависимости от выдерживаемых нагрузок. На рынке имеется пять категорий: от A15 до F 900. Цифра указывает возможную нагрузку. К примеру, F 900 рассчитан на машины массой в 90 тонн, а A15 способен выдержать только легковой транспорт в 1,5 тонны.

В заключение можно отметить, что работы по созданию поверхностного водоотвода на личном участке вполне возможно выполнить самостоятельно, при этом требуется строгое соблюдение всех требований по организации необходимого стока воды и правильному подбору материалов.

Какие задачи стоят перед дренажом и ливневкой

Ливневая канализация предназначена для сбора стекающей с крыши воды, которая появляется там во время дождей и при таянии снега. В ее наземную часть попадают паводковые воды с отмостки и близлежащей территории. Задача ливневки- отвести лишнюю влагу подальше от дома.

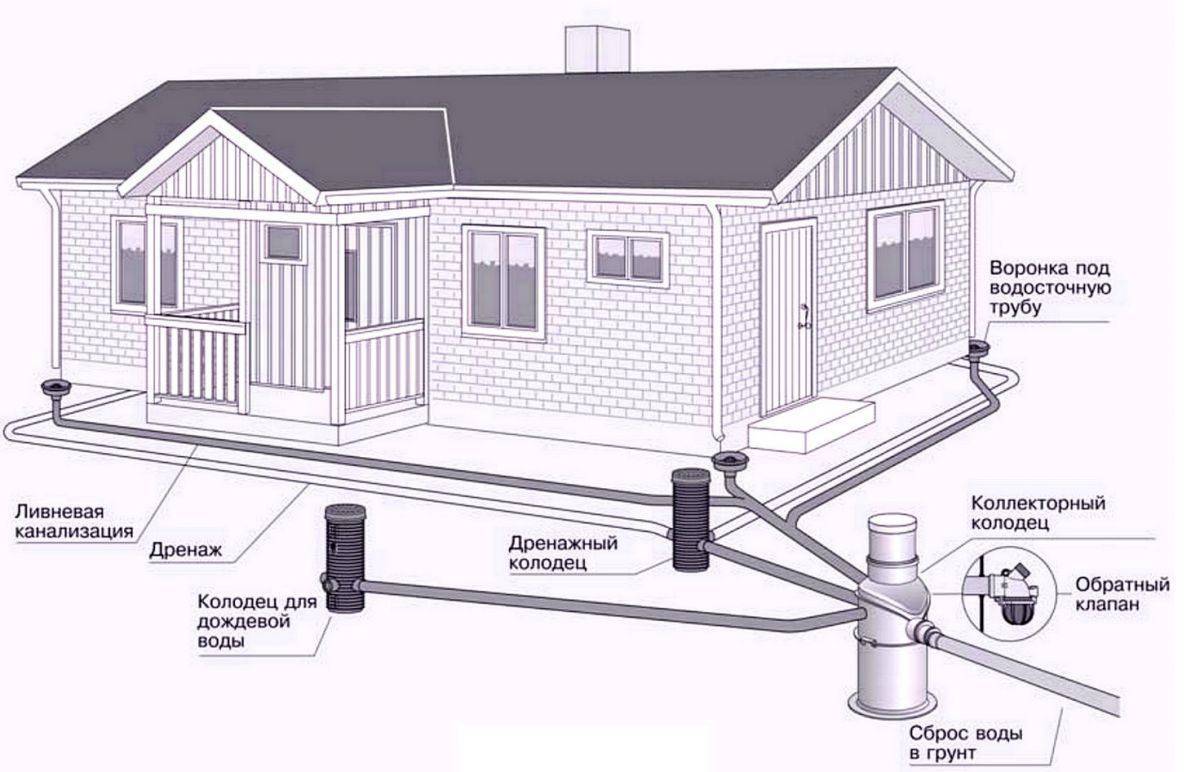

Дренаж и ливневая канализация – эффективная защита фундамента от дождевой и грунтовой воды

Дренажная канализация собирает воду, которая находится в грунте. Ее основная задача – осушение территории. Дренаж обустраивается, чтобы предотвратить подъем уровня грунтовых вод.

Вся собранная обеими системами водоотведения влага по трубопроводам попадает в накопители, из которых она откачивается за пределы усадьбы или используется для полива. Также возможен вариант установки дренажного колодца на краю приусадебного участка для постепенного дренирования воды в почву.

Достоинства и недостатки точечного и линейного водоотвода

Преимущество точечного водоотвода, построенного исключительно на использовании дождеприемников под водостоками крыш, заключается в том, что можно сэкономить на закупках комплектующих — фактически вся видимая часть состоит из нескольких одинаковых дождеприемников. Кроме того, чисто с дизайнерской точки зрения такая система водоотвода смотрится на участке аккуратней. Недостатки — большой объем земляных работ при прокладке канализационных труб; более сложные ремонт и профилактика в процессе эксплуатации.

Если реализуется разветвленная система закрытой ливневой канализации с точечным водосбором, то строительные работы становятся еще сложней, и выгода в закупках нивелируется. Основной недостаток — сложность устройства наклонных плоскостей конвертного типа на открытых поверхностях с твердым покрытием.

Достоинства линейного водоотвода:

• простой и быстрый монтаж;
• небольшой объем земляных работ;
• эффективное использование естественного уклона участка;
• меньшая протяженность сети канализационных труб;
• простота очистки открытой части системы.

Недостатки: сложность проектирования и относительно большие затраты на закупку комплектующих.

Технология монтажа

По окончании земляных работ можно приступать к строительству дренажа. При обустройстве систем открытого типа дно котлована-приёмника и траншей следует пересыпать просеянным песком, после чего сформировать несколько чередующихся слоёв из песка и щебня и закрыть траншею пластиковой или чугунной решёткой

При выборе материала для решётки нужно принимать во внимание тип почв и присутствие конструкций, укрепляющих стены траншеи

На почвах, подверженных осыпанию либо при недостаточной эффективности укрепления уместно использовать более лёгкие пластиковые модели. При строительстве системы закрытого типа поверх песчаной подушки укладываются лотки или трубы, наличие перфорации в которых зависит от места расположения и функций данного элемента.

При обустройстве канализации на песчаных и подверженных размыванию почвах, рекомендуется использование матов или геотекстиля, расположенных между слоями щебня. Это предотвратит размыв подушки из песка и увеличит срок эксплуатации дренажного канала. В случае проведения работ в плотных грунтах производить укрепление стен траншей необязательно.

Если дренажные системы планируется эксплуатировать зимой, трубы должны быть уложены ниже предела промерзания почвы. Это позволит избежать их разрыва, а также продлит срок службы подземных коммуникаций. В условиях резко континентального климата трубы рекомендуется обернуть теплоизоляционным материалом или положить в траншею греющий кабель.

Формирование верного наклона достигается путём подсыпания щебня под нужные участки трубы с последующей проверкой угла с помощью строительного уровня. При обустройстве дренажной системы на дачном участке в качестве ёмкости-приёмника можно использовать ненужные бочки из стали. Для этого у них удаляется дно и нижняя торцевая часть. После придания бочке нужной конфигурации, её помещают в котлован, предварительно засыпав его дно щебнем. Вместо бочки или бетонных колец, можно использовать старые покрышки, которые укладываются в форме колодца и надёжно скрепляются между собой.

Дренажная канализация позволяет быстро, качественно и с минимальными затратами отвести лишнюю воду с участка и сделать нахождение на нём удобным и комфортным.

О монтаже дренажной системы смотрите в следующем видео.

Как правильно избавится от конденсата

1. Самый распространенный и эффективный с точки зрения затрат, но не самый хороший и правильный, способ – просто вывести сливную трубку за окно через отверстие в стене. Плюсы очевидны – просверлил дыру, проложил шланг и готово. Отрицательные стороны заключаются в эффекте «дождевых капель», которые барабанят по подоконникам, и чем больше высота, тем громче стук. Такое решение чревато выяснениями отношений с разгневанным соседом, которому мешает спать ваша «барабанная установка». В минусы стоит записать и эстетическую сторону реализации – висящие на стене трубы совсем не придают красоты в интерьер помещения. На заметку. Современные редакции СНиП и СанПиН запрещают вывод стока через стену. Врезаться в ливневку тоже запрещено – во время обильных осадков напор в ливневке будет столь силен, что обратным потоком воды из ЛК затопит помещение. Это происходит в случае когда ЛК не справляется с потоком дождя и полностью заполнена по всей протяженности – тогда давление в ней достигает максимального значения.

2. Намного более грамотным будет слив конденсата из кондиционера в канализацию. В этом варианте решены недостатки первого способа – отходы работы агрегата сливаются в специально предназначенную для этого сеть. Это может быть либо общая канализационная система здания, либо специально проложенная трубопроводная сеть. Отвод стоков осуществляется либо самотеком, за счет отрицательного уклона труб, либо при помощи помпы.

   Стоит обратить на некоторые нюансы при реализации сброса в общую канализацию:

   Для предотвращения проникновения неприятных запахов из трубы в комнату надо установить гидрозатвор – изогнутая в виде английской буквы S часть дренажной трубы. Вода, которая будет оставаться в нижнем колене создаст непреодолимую преграду «ароматам снизу».

3. Если используется самотек, то обязательно просчитайте минимально необходимые диаметр и уклон системы чтобы весь конденсат свободно стекал по ней.

Существуют сплит-системы, которые часть сконденсированной влаги используют для поддержания баланса влажности воздуха путем испарения жидкости в нагревателе. Следует не забывать о том, что профилактику сливной системы нужно проводить не реже одного раза в три месяца. Даже если кондиционер весь этот срок не работал, то ничто не мешало скапливаться грязи и развиваться патогенным организмам во всех его закоулках.

Виды ливнёвки

Выше нами был рассмотрен варианты канализации, отличающийся наиболее эффективной работой и при этом самым сложным устройством. Но он является не единственным. Помимо него, имеются и другие, которые отличаются по разным параметрам. Такое сооружение, как ливневка активно применяется в строительстве не одно десятилетие. И еще до ее изобретения человеку приходилось использовать самые разнообразные средства, чтобы решить проблему отвода избыточного количества воды и предотвратить заболачивание почвы.

Среди доступных вариантов наиболее простым в плане реализации является схема, при которой на всем участке рылись канавы, сводящиеся в одном месте. Причем в этом месте копали яму, где и скапливается вся вода, а потом из нее же она отводилась за пределы участка. Главным недостатком подобной системы являлось то, что владельцу приходилось следить за чистотой канав, иначе они могли обрушиться, заполниться мусором или листвой.

Альтернатива

Это привело к возникновению идеи с другим вариантом. Суть его сводится к заполнению канала щебнем или битым кирпичом. По принципу работы они не отличались, хотя при этом они уже требовали меньше сил и времени на обслуживание.

Стоит заметить, что подобный вариант и в наши дни взяли на вооружение отдельные загородные застройщики. Причем они его использовали не в первоначальном виде, а добавили ряд изменений. Канавы стали заполнять бетонной смесью, что позволило придать им вид своеобразных лотков.

Отличия ливневой канализации от дренажной системы

Дренаж устраивают, чтобы отвести дождевые и грунтовые воды из почвы. Действие этой воды незаметно, но очень опасно. Ливневая канализация предназначается для отвода дождевых вод и воды от таяния снега с кровли дома и с окружающей территории. Дренаж является замкнутой системой из труб с перфорацией, проложенных ниже подошвы фундамент с целью его защиты. Для устройства дренажа применяются трубы, имеющие перфорацию или щелевые отверстия. Для ливневой канализации применяют только герметичные трубы. И дренаж и ливневка могут прокладываться параллельно, их уклон одинаков. Смотровые колодцы дренажных систем всегда глухие, закрытые, чтобы в дренаж не попадала дождевая вода. Колодцы ливневки закрывают решетчатыми крышками.

Нельзя допускать сброс воды из ливневки в дренажные колодцы, это может вызвать подтопление фундамента и очень плохие последствия, такие, как сырость в подвале, грибок по стенам, деформацию дверных коробок, даже трещины в фундаменте.

Виды ливневой канализации

Перед тем, как начать выполнять расчеты, следует определиться с видом ливневой канализации. Совет! Несмотря на то, что глубинная дренажная система и часто строятся параллельно, по требованиям СНиП они не должны объединяться. Их размещают параллельно, одна над другой, при этом ливневая система должна находиться выше дренажной.

Виды ливневок по способу отвода воды

Существует три типа систем водоотведения воды, выпадающей в виде осадков:

Закрытые водоотводы. Это самый сложный вариант, для его воплощения нужно выполнить серьезный гидравлический расчет, чтобы правильно выбрать диаметр труб. Вода в этом случае, собирается в специальные сборники – дождеприемники, лотки. Затем собранная влага поступает в систему труб, по которым передвигаются самотеком или при помощи насосных станций. Вода поступает в коллекторы, откуда выводится за пределы участка, пример возможного направления вывода – водоемы, овраги или дренажные установки.

• Открытые водоотводы. Этот вариант, напротив, является самым простейшим. В этом случае, влага собирается и отводится при помощи системы лотков, установленных в канавы, выкопанные с наклоном к коллектору. Лотки сверху прикрываются декоративными съемными решетками.
• Смешанные водоотводы. Этот вариант обустройства системы предусматривает установку элементов обоих названных выше типов. Смешанные водоводы строят с целью сокращения затрат на устройство закрытых систем.

Если планируется строить систему закрытого или смешанного типа, то для частных строений используют трубы, диаметр которых составляет от 100 до 150 мм. Более точно определить диаметр труб можно путем расчетов с учетом поправочных коэффициентов. При выполнении расчетов учитывается не только диаметр, но и уровень уклона труб для обеспечения оптимальной скорости движения потока.

Виды ливневок по типу водоотводов

• Точечный сбор воды. Он осуществляется при помощи установки локальных дождеприемников, соединенных трубами в единую сеть. Планировать установку точек забора нужно в проблемных местах, например, под водосточными трубами и в низинах на территории домовладения.
• Линейный сбор воды. Этот вариант подходит для сбора влаги с больших территорий, пример таких территорий – асфальтированные площадки, бетонные дорожки и пр.

Основные этапы монтажа системы водоотвода

Оборудование дачного дома ливневой системой можно осуществить самостоятельно. Для этого нужно произвести такие действия:

• установить кронштейны;
• смонтировать и закрепить желоба;
• зафиксировать сточные трубы и их держатели;
• обустроить отвод лишней жидкости в заранее выбранное место.

Проверка всех соединений проводится на каждом этапе выполнения работ.

Монтаж кронштейнов для слива

Для закрепления кронштейнов нужно соблюдать расстояние между желобом и стеной, которое колеблется в пределах 60-80 мм. В этом случае не образуется конденсат. Установку элементов делают с соблюдением уклона системы. Он составляет 5 мм на каждый погонный метр длины конструкции.

Сначала делается разметка кронштейнов. При длине кровельного ската около 6 метров перепад высоты в двух точках – первой и последней – составляет 60 см. От края крыши до крепежного элемента должен соблюдаться промежуток – 100-150 мм. Шаг между соседними кронштейнами колеблется в пределах 50-60 см для металлических конструкций и 30-40 см для пластиковых.

Сначала фиксируется первый верхний элемент, который находится на противоположной стороне от водосточной трубы. Следующим прикручивается последний, самый нижний кронштейн, после чего между крепежами натягивается бечевка и производится разметка остальных фрагментов. Для монтажа применяются стандартные саморезы.

Воронку нужно устанавливать на расстоянии 30-60 см от края желоба, причем фиксация производится за 15 см от нее.

Монтаж сточных желобов

Их нужно только собрать и зафиксировать на кронштейнах. Способ крепления зависит от типа системы и материала ее изготовления.

Установка сточных труб и держателей

Это последний этап сборки конструкции, на котором трубы для отвода воды устанавливаются строго под отверстием ливневой воронки. Для их фиксации используются хомуты, которые при помощи дюбелей прикручиваются к стене на расстоянии до 200 см друг от друга.

Куда отводятся дождевые воды с кровли дома?

После того как система будет установлена, нужно организовать место, где будет собираться дождевая вода. Тут возможны несколько вариантов:

1. Емкость. В землю на расстоянии 0,5-1 м от здания вкапывается бочка, к которой направляется сливное колено. Ее можно устанавливать и на поверхности грунта. Собранная жидкость используется для полива домашних или огородных растений.

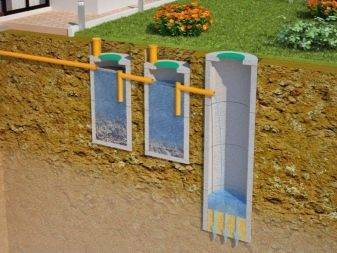

2. Фильтрационный колодец. Она представляет собой яму, дно которой устилается щебнем. После этого монтируется колодец из бетонных колец.
3. Канализация. Тут нужно предварительно получить разрешение соответствующих коммунальных служб.
4. Дренаж или водоем.

Ливневка – обязательная конструкция, позволяющая защитить фундамент дома и его стены от разрушающего действия дождей, талой воды.

Этапы монтажа

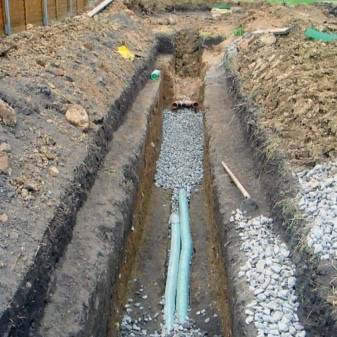

Наиболее удобная и экономичная технология монтажа ливневой и дренажной канализации в одной траншее состоит из следующих этапов:

1. копка траншеи глубиной 60-70 см, шириной – 40-50 см по периметру фундамента или отмостки дома и до места, где будет установлен коллекторный колодец;
2. копка ямы под колодец глубиной 1,5-2,0 м;
3. монтаж колодца из 2-3 железобетонных колец;
4. укладка на дно траншеи песчаной подушки толщиной 5-10 см;
5. укладка на дно траншеи полотна геотекстиля;
6. засыпка на геотекстиль слоя гравия (фракция 20-40 мм) толщиной 10 см;
7. монтаж под водосточными трубами дождеуловителей;
8. укладка в траншею труб ливневой и дренажной канализации с уклоном 3 см/м.п;
9. соединение при помощи тройников и отрезков труб дождеуловителей с основной водосборной магистралью ливневки;
10. монтаж поворотных ревизионных колодцев с обязательным разрывом входящих в них труб;
11. засыпка труб вторым слоем гравия толщиной 10-15 см;
12. засыпка траншеи несколькими слоями песка без трамбовки.

Изучаем нормативы

Все строительные и монтажные работы должны проводиться согласно действующим нормативам, правилам и нормам. Такие требования указываются в ГОСТах и СНиП. Это же касается и укладки ливневой канализации. Тут действует СНиП 2.04.03-85, который носит название «Канализации. Наружные сооружения и сети».

В некоторых пунктах данного документа указывается рекомендуемая глубина заложения труб ливневки. Согласно им укладку стоит проводить:

• для труб с сечением до 500 мм не менее 30 см ниже уровня замерзания грунта;
• для труб с сечением более 500 мм – не менее 50 см.

Но все эти пункты, касающиеся глубины залегания, носят скорее рекомендательный характер. Их применение лежит на совести монтажников и строителей. Согласно СНиП укладку необходимо проводить, опираясь на опыт эксплуатации канализационных систем в каждом конкретном регионе. В целом минимальная глубина должна быть не менее 70 см от поверхности.

Отвод воды с кровли

Материал кровельного слива разнообразен: сталь, медь, сталь с полимерным покрытием, алюминий и т.д. Особенной популярностью пользуется пластик. Он экономичен, устойчив к повреждениям, является шумоизолирующим материалом, герметичен, легок как в весе, так и в монтаже.

Для правильного конструирования кровельного слива понадобиться:

1. Кронштейн металлический;
2. Шпилька со специальной гайкой;
3. Регулируемое крепление;
4. Кронштейн желоба;
5. Наконечник;
6. Муфта соединительная;
7. Колено;
8. Заглушка воронки;
9. Заглушка желоба;
10. Угловой элемент;
11. Воронка;
12. Соединитель желоба;
13. Желоб водосточный;
14. Труба водосточная.

Количество и тип каждого элемента зависит от периметра кровли и количества перекачиваемой жидкости, т.к. слишком мощный водоотвод нерационален с точки зрения финансовых затрат, а слабый — не будет справляться с поставленной задачей. Необходимо найти оптимальный вариант. На рисунке указаны необходимые размеры, характерные для средней полосы России.

Кровельный слив.

Элементы кровельного слива с указанием их размеров.

На заметку! Чтобы уменьшить затраты на приобретение расходных материалов вы можете изготовить желоба самостоятельно. В домашних условиях можно сделать бетонные элементы, воспользовавшись специальными формами для заливки.

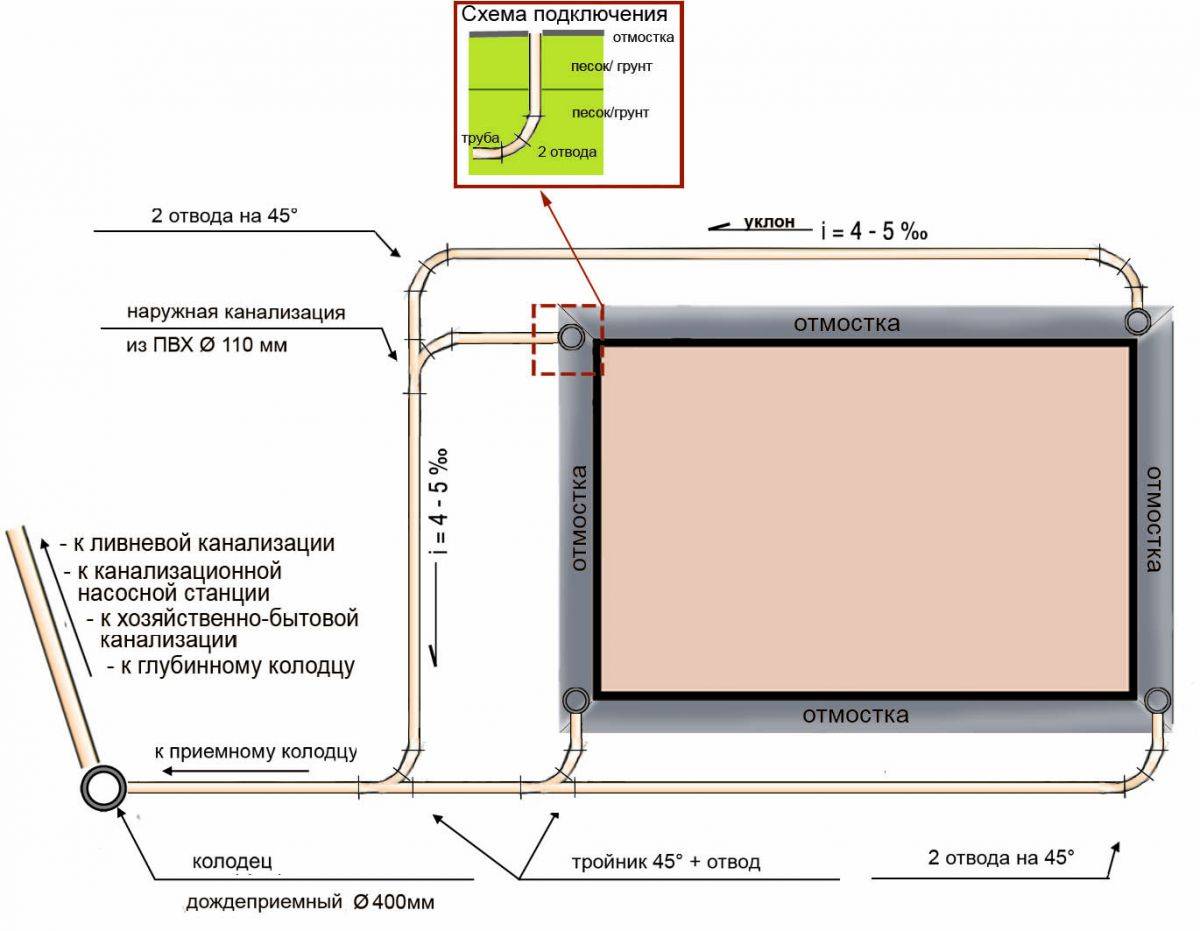

Комбинации ливневой и дренажной канализации

Для эффективного водоотведения выпадающих атмосферных осадков и грунтовых вод две системы канализации должны функционировать раздельно. Не допускается производить сброс атмосферных осадков в дренаж. В период активного таяния снега, летних ливней дренажная труба не сможет пропустить через себя большое количество дождевой и почвенной воды и перестанет функционировать. Единственным элементом, которым можно объединить ливневку и дренаж, является общий водосборный колодец большой вместимости.

Также своеобразной комбинацией данных систем водоотведения можно считать размещение труб в одной общей траншее.
