Принцип работы дренажной трубы с перфорацией

Виды дренажных труб

Дрены различаются по материалу изготовления и способу установки. Что касается последнего варианта, то система водоотведения может быть:

1. Открытой . Она представлена дренажной канавой.

Закрытой . В этом случае применяется дренажная гофрированная труба.

Засыпной . Для этого используется гравий, кирпич или бут.

Асбестоцементные дренажные трубы

Дрены из цемента, укрепленные асбестом, применяются в системах отведения все реже. Трубы для отвода воды имеют диаметр в пределах 10-50 см, а длину 3,95-5 м. Как правило, перфорация у них частичная и расположена в верхней части в шахматном порядке с шагом 100-200 мм. Вес такого изделия может достигать 500 кг, что создает трудности при монтаже. Его легко обслуживать, но на этом все достоинства заканчиваются. Из-за небольшого срока службы – около 20 лет, их практически перестали использовать для дренажа.

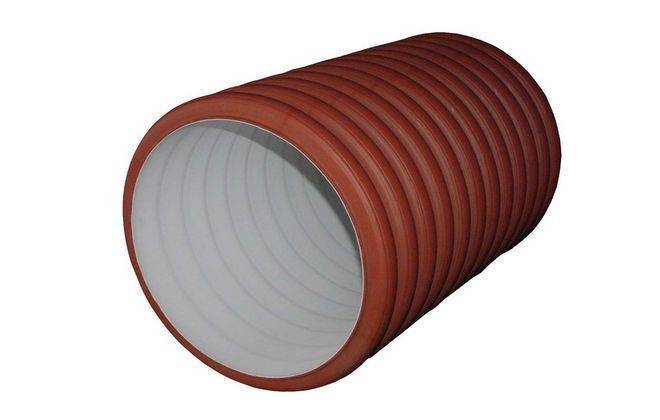

Пластиковые дренажные трубы

Синтетические материалы находят все большее применение в промышленности и строительстве, вот и дренажные трубы для отвода грунтовых вод все чаще выполняют из пластика. Для этого используется полиэтилен, полипропилен или поливинилхлорид. Они имеют массу достоинств, среди которых высокая стойкость к коррозии, повышенная гибкость, устойчивость к нагрузкам и отличная прочность.

Дренажная труба с перфорацией из пластика обладает небольшим весом, что существенно облегчает процесс монтажа. Срок ее эксплуатации составляет 40 и более лет, а цена доступна для большинства владельцев собственного участка. Такой же небольшой стоимостью обладают и комплектующие к трубам. Пластиковая система водоотведения пользуется наибольшей популярностью на сегодняшний день.

Керамические дренажные трубы

Речь идет об изделиях, изготавливаемых из глины с возможным включением различных добавок. Труба перфорированная дренажная отличается особой прочностью, а все благодаря тепловой закалке, осуществляемой при температуре 1300°С. В продаже можно найти варианты с перфорацией, щелевыми отверстиями и рифленой внешней поверхностью, которая повышает поглотительную способность всей системы. Однако, такая дренажная труба получается толстостенной и тяжелой.

Из плюсов можно отметить крайне низкий коэффициент трения, то есть содержимое системы будет свободно циркулировать внутри, но эта же особенность создает трудности с креплением фильтрующего материала. Цена на такие изделия тоже существенно выше, чем на варианты изготовленные из пластика, поэтому их нечасто можно встретить в грунте в качестве водоотведения.

Бетонные дренажные трубы

Железобетонные изделия широко применяются в строительстве в качестве канализационных колодцев-отстойников. Они могут иметь самый разный диаметр, высоту, вес, оборудоваться дном и крышкой. Дренажная труба для канализации с перфорацией нашла себя в различных системах фильтрации, к примеру, в установке двухкамерного переливного септика. Первая камера призвана очищать сточные воды, а вторая рассеивать их в грунт.

Металлические дренажные трубы

На первый взгляд такие дрены мало подходят для водоотведения. Они тяжелые и легко поддаются коррозии. Однако, такие изделия в отличие от легкого пластика могут выдерживать значительную нагрузку, где аналоги из других материалов быстро выходят из строя. Их укладывают под мостом, шоссе или железнодорожным полотном. Дренажная труба без перфорации находит себя в смежных и других сферах – для организации систем водоснабжения, вентиляции, в автомобилестроении и так далее.

фото9

Что собой представляет и для чего она нужна

Дренажная система – сложная система труб (дрен) и колодцев, иногда насосов, для сбора и отвода от домов и заболоченных участков высоких грунтовых вод и осадков.

Вопрос о необходимости устройства дренажа на участке не так уж и прост. Отвод излишков воды необходим в следующих случаях:

• если вода регулярно попадает в подвал под домом или цокольный этаж, используемый как спортзал, библиотека, кинозал, котельная;
• если трескаются и проседают стены дома;
• если вода в колодце находится выше уровня фундамента (и особенно – если близко к поверхности);
• при заболачивании участка, если после ливня на земле долго не впитывается вода и стоят лужи;
• на глинистых участках;
• если участок находится на склоне или в низине.

Дренаж бывает поверхностный и глубинный. Глубинный дренаж выполняется вокруг дома отвода грунтовых вод и для защиты фундамента здания и цокольного этажа, по конструкции его всегда делают закрытым. Отвод воды с участка производится с помощью поверхностного дренажа (по конструкции он может быть открытым и закрытым). Ливневая канализация – обычно выполняется открытой.

В нашей статье мы рассматриваем самый прогрессивный вид материала для закрытого дренажа – перфорированные трубы.

Разновидности трубопроводов

Дренажные трубы подразделяются на виды, из которых они изготавливаются:

• Пластик: винипласт или поливинилхлорид ПВХ, а также полиэтилен ПНД или ПВХ.
• Асбестоцемент или хризотилцемент.
• Керамика.

Изделия из асбоцемента и керамики применяются сегодня очень редко, так как их вытесняют пластиковые материалы. Пластик имеет рад преимуществ над своими предшественниками:

• Лёгкий вес;
• Удобство сооружения трубопровода;
• Гибкость;
• Отсутствие подверженности коррозии;
• Надёжность и долговечность;
• Безопасность и высокая прочность.

Дренажные трубы из ПВХ и полиэтилена способны выдерживать температурные колебания от -70 до +50 C. При монтаже они не вызывают никаких сложностей, поэтому каждый хозяин частного дома сможет соорудить дренажную систему из таковых материалов самостоятельно. Характеристики и область применения дренажных труб Перед тем, как выбирать трубы для дренажа участка, необходимо определиться с размерами изделий. Производительность дренажной системы тесно взаимосвязана с диаметром трубопровода. В частном хозяйстве применяются дрены диаметром до 200 мм. Для отведения воды в больших объёмах рационально воспользоваться дренажными трубами размером от 300 до 400 мм. Перед тем как выбрать определённый диаметр трубы, следует учесть следующие факторы:

• Характер почвы;
• Показатели промерзания;
• Уровень увлажнения грунта;
• Объёмы водоотвода;
• Глубина закладки трубы;
• Ширина траншеи;

Дренажные трубопроводы больших диаметров относятся к промышленным видам. В быту они используются крайне редко для сооружения колодцев. При обустройстве рассматриваемых систем применяются трубопроводы как одного диаметра, так и разных. Для объединения трубопроводов разных диаметров используются переходники или редукторы. Применяются трубы для сооружения дренажа в быту, а также в промышленности. Их используют для отведения избыточного количества воды, мелиорации, сооружения колодцев, а также при прокладке автомагистралей. В зависимости от того, для чего применяются изделие, нужно правильно подбирать соответствующие его размеры.

Техническое обслуживание дренажных систем

Дренажная система нуждается в соблюдении правил эксплуатации. Ее обязательно необходимо проверять раз в год или полгода при работе в штатном режиме. В случае наступления продолжительных ливней и паводков, ревизию следует сделать сразу после их стихания.

Ревизия работы дренажей осуществляется при помощи смотровых колодцев

При этом обращают внимание на уровень стояния воды в колодце и ее свойства. Если воды в колодце много, она имеет застоявшийся запах, а в колодце присутствует ил или почва — систему необходимо чистить

Застой воды происходит вследствие засорения труб или колодцев, а также при образовании течи.

Чистят дренажные системы с помощью специального оборудования, состоящего из труб и насосов. Самостоятельно попробовать почистить дренаж можно с помощью фекального насоса. Если этот способ не принес результатов, следует обратиться в службу, имеющую специальное оборудование для очистки дренажных систем.

Как производится монтаж дренажных труб: пошаговая инструкция

Современные дренажные трубы имеют легкий вес, доступность и простоту монтажа, для их прокладки нет необходимости использования тяжелой техники, а также нанимать сверх квалифицированных специалистов, достаточно соблюдать поэтапность работ и наши рекомендации, а монтаж дренажных труб осуществляют в следующей последовательности:

Подготовка траншеи

• В открытую траншею насыпают дренажный (фильтрующий) слой из мелкого щебня фракции (размер зерен) 10-20 мм высотой не менее 15 см.
• Дренажный слой планируют с постоянным уклоном, минимум 10-15 мм на 2 м длины. Для контроля можно использовать водяной уровень и шнур или уровень, закрепленный на двухметровой рейке, на одном конце которого закрепляют бобышку, фиксирующую размер уклона. При этом проектный уклон будет достигнут при положении пузырька в центре уровня.

Укладка труб

Укладка монтаж дренажных труб начинается от верхней отметки к низовому колодцу (водоему).

Трубопровод собирается из отдельных дрен (дырчатых труб) и фасонных деталей (переходников, отводов, тройников, заглушек) и укладывается на спланированный дренажный слой.

В случае применения керамических и бетонных труб зазоры в их стыках (5-15 мм) следует использовать в качестве водоприемных отверстий, защищая их от заливания дерном, уложенным травой вниз, мхом или другими волокнистыми материалами.

Соединение асбестоцементных труб должно осуществляться на муфтах с уплотнительными кольцами.

Готовый трубопровод обсыпают дренажным (фильтрующим) слоем из щебня фракции 10-20 мм, высотой не менее 20 см над верхом трубы, не нарушая соединений и не изменяя созданного уклона.

По верху дренажного слоя можно укладывать слой заготовленного дерна травой вниз. Траншея засыпается водопроницаемым грунтом, таким как песок. до поверхности земли, а сверху укладывается плодородный слой земли.

Монтаж дренажных труб:

1. дренажный (фильтрующий слой) из щебня фракции 10 — 20 мм, толщиной 20 мм,
2. дренажная труба,
3. водопроницаемый грунт (песок) — 90 — 100 мм,
4. плодородный слой земли (дерн) — 10 — 15 см.

Появление на рынке новых изделий для устройства дренажа, таких, как гофрированные перфорированные трубы из поливинилхлорида (ПВХ) с фильтрами для различных типов грунтов, значительно упростило производство работ. Подобные трубы с ребрами жесткости позволяют легко производить монтаж дренажных труб, они равномерно распределять нагрузки по всей трубе, что делает практически неограниченным срок их службы.

Дренажные трубы из ПВХ укладываются на глубину не выше уровня промерзания, сообразуясь с глубиной существующего фундамента, монтаж дренажных труб выполняют в указанной выше последовательности. Для предохранения дренажной системы от заиления применяют фильтры. Труба с фильтром из геоткани предназначена для песчаных и супесчаных грунтов. Трубу с фильтром из кокосового волокна укладывают в торфяниках, глинах и суглинках.

Помимо указанных материалов, в качестве дренажа могут быть использованы свежесрубленный хворост без листьев и связанные из него пучки фашины, жерди толщиной 6-10 см, камни лещадной (плоской) формы, булыжники, кирпич.

Дренаж вдоль забора можно устраивать отдельными участками. Канаву длиной 2,5—3 м, шириной 0,5 м выкапывают на глубину 1-1,5 м и постепенно заполняют хозяйственными, плохо утилизируемыми отходами (бой стекла, консервные банки, строительный мусор, камни и др.). После послойного уплотнения заполненную до нижнего уровня плодородного, слоя канаву засыпают. Затем откапывают в стык другую канаву. И так, в течение ряда лет, создается дренажная система.

Как производится монтаж дренажных труб: пошаговая инструкция Чтобы правильно осуществить монтаж дренажных труб, необходимо правильно следовать определенной инструкции и последовательности. данном материале описано как произвести монтаж дренажных труб самостоятельно.

Виды и особенности конструкции дренажных труб

• Асбестоцемент. Чаще всего трубы выполняют с пропилами сверху для попадания внутрь влаги. Располагаются эти отверстия в шахматном порядке.
• Керамика. Глиняные трубы бывают с перфорацией, щелями и желобками снаружи для лучшего впитывания влаги.
• Керамзитостекло и пластобетон. Это пористые стройматериалы, хорошо впитывающие влагу. В перфорировании изделия не нуждаются.
• Пластик. Трубы изготавливают из полиэтиленовых составов высокого или низкого давления (ПВД или ПНД), а также из ПВХ.

Ниже всего цена асбоцементных изделий. Они хорошо забирают влагу, но малопопулярны, поскольку считается, что материал вреден. На западе он запрещен к применению. Разновидностью асбестных конструкций являются хризотилцементные изделия. Этот вид асбеста белого оттенка экологичен и не вредит здоровью. В подобных моделях не делают пропилы, поскольку материал является пористым.

Самыми востребованными являются трубы из поливинилхлоридного пластика и полиэтилена. Первые обычно не перфорируют, используют для отведения влаги. На вид они похожи на канализационные трубы. Стоят довольно дешево. Вторые чаще гофрируют и оснащают влаговпитывающими отверстиями. Такие изделия гибкие, но прочные, их можно уложить на участке с любым ландшафтом. Внешне выглядят как большие шланги для полива.

Фильтрующий материал можно закупить отдельно, но гораздо удобнее сразу приобретать изделия в геотекстильных футлярах. Они полностью готовы к погружению в землю, используются как на суглинках, так и на болотистых почвах для их осушения.

Наиболее устойчивыми к внешним воздействиям изделиями являются системы «Софтрок». Трубные отрезки вначале покрывают наполнителем из пенополистирола, а сверху обертывают геотекстильной сеткой. Подобная конструкция предупреждает попадание взвесей внутрь его трубопровода и его замерзание, повышает эффективность водоотвода на 40 процентов. Благодаря полной готовности систем к прокладке сокращается трудоемкость работ при обустройстве дренажной системы.

Завоевывают рынок плоские дренажные трубы. Их также именуют «панельными». Они чем-то схожи с пожарными рукавами. Выпускают подобные изделия с перфорацией и в фильтрационной оболочке из геоткани. Прямоугольные изделия обладают повышенной прочностью на сжатие, поэтому дренаж возможно обустроить практически у самой поверхности. Это способствует экономии на землеройных работах. Благодаря компактному сворачиванию плоские модели занимают минимальное место при перевозке. Работает такая дренажная труба ничуть не хуже круглого аналога.

Требования к системе

По умолчанию каждая дренажная система должна гарантировать полноценный отвод воды от фундамента.

Только в правильной настройки всей конструкции не произойдет подмыва конструкции и внезапной просадки всего здания или смежных объектов.

Если на конкретном участке грунтовые воды находятся намного ниже самого фундамента, то фиксировать глубинный дренаж вообще не нужно. В иных случаях к трубам предъявляются определённые запросы по:

• механической прочности (конструкция должна выдерживать давление вышележащих слоев почвы и любые движения по сезонам);
• ровности поверхности (стоки обязаны беспрепятственно перемещаться, иначе появится необходимость в частых прочистках);
• способности выдерживать дополнительное внутреннее давление (если вопрос касается максимального заполнения системы водой).

Дренаж имеет одну характерную особенность, которая заключается в многочисленных отверстиях на стенках. Все дырки, имеющие круглую или щелевидную форму, располагаются на чётком расстоянии друг от друга, поскольку они необходимы для проникновения внутрь трубопровода жидкости. Ради усиления втягивающего эффекта, края отверстий могут сделать рифлёными с внешней стороны.

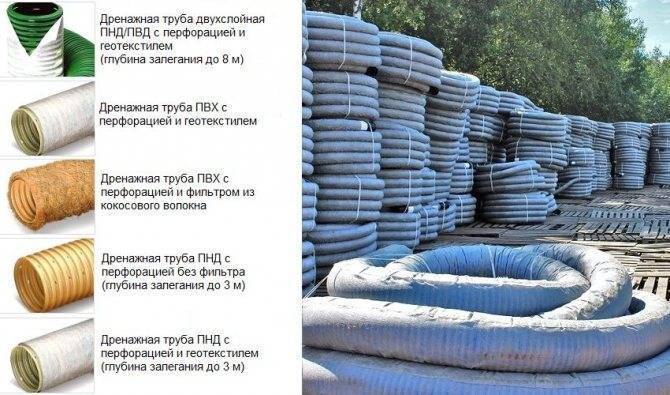

Виды дренажных труб. Их свойства, классификация

Основной вид работ при строительстве дренажной системы – правильный монтаж трубопровода. К вспомогательным работам относится выполнение необходимых мероприятий по устройству технически и технологически правильно спроектированной дренажной системы.

Трубы для дренажных систем изготавливаются из разных материалов и имеют разные характеристики

В процессе строительства дренажа применяются трубы:

• без перфорации, которые выполняют удаление земляной влаги и дождевых осадков;
• с перфорацией, что позволяет не только осуществлять водоотвод, но и собирать влагу с территории участка и транспортировать ее;
• с перфорацией и установленным фильтром, что предохраняет трубопровод от засорения отверстий грязью.

Применение промышленного фильтра, которым является, например, геотекстиль или другие материалы, не поддающиеся быстрому разложению, предпочтительно по качеству эксплуатационных свойств такой трубы.

В процессе изготовления дренажных труб применяются передовые технические и технологические новинки и материалы. Основное отличие дренажной трубы от обычной ливневой – это наличие перфорации, через которую избыточные грунтовые воды собираются в трубопровод и, благодаря наклону, стекают в сборные колодцы, а затем удаляются за пределы участка. Основные виды труб, которые используются в дренажных системах следующие:

1. Трубы из асбоцемента, выпускаемые промышленностью уже многие годы и эксплуатируемые в самых различных условиях.
2. Трубы из керамики, которые характеризуются повышенной механической прочностью, долговечностью, но достаточно высокие по стоимости.
3. Полимерные трубы самой разной модификации: современные, широко применяемые, экономичные, выгодные в монтаже и эксплуатации.

Современные системы водоотведения чаще всего собираются из полимерных труб

Асбестоцементные трубы – изделия прошлого поколения. Они экологически небезопасные, тяжелые, требующие физических усилий при организации работ, применения специальной техники. Это же относится и к керамической продукции. Зачастую дренажные отверстия изготавливаются по месту укладки, отсутствует необходимое качество подготовки трубопровода. Все это предопределяет повышенные затраты средств и времени, что не устраивает заказчиков.

Пластиковые системы имеют большие преимущества и перспективу. Перечислим основные достоинства таких изделий:

• длительный период эксплуатации, отсутствие влияния влаги на структуру материала трубы;
• имеют прекрасные прочностные характеристики, благодаря своим конструкционным способностям нести и выдерживать механическую нагрузку;
• небольшой вес изделий, что способствует быстрому монтажу, облегчает доставку труб;
• полимерные трубы имеют хорошие ценовые показатели при соответствующем качестве на продукцию;
• простые и надежные в эксплуатации, долгие годы не требуют ухода и ревизии;
• изготавливается большой ассортимент таких изделий, как перфорированная труба для дренажа разного диаметра, оснащенных специализированными соединительными и уплотнительными элементами.

Основные материалы для изготовления дренажных труб

Эксплуатационные характеристики дренов и возможная область их использования зависит от особенностей материала, используемого для их производства. Производители предлагают трубы для дренажа грунтовых вод, изготовленные из различных материалов, в том числе пластиковые. Предлагаем ознакомиться с особенностями каждого вида, чтобы был проще делать выбор во время покупки.

Материал труб может быть различным

ПВХ

Дрены из поливинилхлорида актуальны для осушения местности. Их используют для отвода воды с поверхности дорог. Позволяют защитить фундамент строения от чрезмерной влажности. Широко используются при устройстве глубинного дренажа: изделия из ПВХ могут закладываться на глубину до 10 м. Обладают высокими прочностными характеристиками и достаточной химической стойкостью.

К недостаткам труб из поливинилхлорида стоит отнести низкую морозостойкость. Это затрудняет транспортировку дренов в зимний период. Также появляется чувствительность к ударным нагрузкам.

Пример дренажной системы из ПВХ

ПНД

Полиэтилен низкого давления позволяет смонтировать дренажную систему, отвечающую современным требованиям. Дрены из ПНД:

• Способны прослужить 50 лет;
• Обладают достаточной прочностью и эластичностью, чтобы сохранить геометрию при замерзании воды;
• Могут быть дополнены подходящими соединительными элементами и фитингами в зависимости от особенностей формируемой системы;
• Позволяют сформировать дренаж любой протяженности и конфигурации;
• Отличаются хорошей пропускной способностью;
• Представлены в широком ассортименте. Производители предлагаются изделия с полной или частичной перфорацией.

Дрены из ПНД обладают высокой пропускной способностью

Керамические

Для производства керамических дренажных труб используют пластинчатую глину. В основу вводят некоторое количество добавок для достижения оптимальных характеристик.

Могут быть перфорированными и с рифленым наружным слоем. Благодаря наличию желобков в последнем случае повышаются поглотительные свойства дрена. Форма поперечного сечения может быть различной. Кроме цилиндрических изделий производители предлагают восьмигранные и шестигранные дрены. При этом независимо от геометрии наружной поверхности, внутренний контур всегда окружность.

Изделия из керамики используются редко

Полипропилен

Полипропиленовые дренажные отрубы достаточно популярны. Для них характерная повышенная стойкость к внешнему воздействию и продолжительный срок службы. Они способны сохранить свою геометрию при сильном напоре в системе и значительном внешнем воздействии. Небольшой вес облегчает процесс сборки и транспортировки. Гладкая внутренняя поверхность способствует хорошей очищаемости стенок и предотвращает засорение труб.

Соединение отдельных элементов осуществляется при помощи специального паяльника. Благодаря термической сварке удается сформировать монолитную конструкцию.

Полипропиленовые дрены соединяются с помощью специального оборудования

Трубы с кокосовой обмоткой

Кокосовое волокно – природный материал, обладающий хорошими фильтрующими свойствами, а потому надежно защищает систему от засора. Эластично. Не гниет. Отличается высокой устойчивостью к появлению плесени и деформации. Хорошая влагопропускающая способность гарантируется 100% отвод избытка влаги. Стандартизированные размеры делают возможным соединение дренов с трубами для отвода ливневых вод и канализации.

К недостаткам дренажных труб с кокосовой обмоткой следует отнести их достаточно высокую стоимость. Однако следует сопоставлять продолжительность эксплуатации системы и затраты на ее монтаж.

Кокосовая обмотка – качественный фильтр

Хризотилцементные (асбестоцементные)

Отсутствие в составе хризолита вредных и ядовитых примесей, делает его безопасным для человека. Отличительной особенностью дренажных труб из белого асбеста является сбор избытка влаги не через функциональные отверстия, а через поры в материале. Это делает возможным устройство дренажа из асбестоцементных (хризотилцементных) труб на грунтах любого типа, в том числе с высоким уровнем минерализации. Также дрены для отвода воды из данного материала:

• Способны долго прослужить;
• Имеют высокую прочность. Изделия способны выдержать высокий напор и значительное механическое воздействие;
• Легко монтируются;
• Доступны;
• Обладают оптимальной проходимостью.

К недостаткам следует отнести необходимость использования спецтехники при транспортировке и выполнении монтажных работ, что приводит к удорожанию системы для отвода избытка воды.

Хризотилцементные работают всей поверхностью

Цены на гофрированные трубы

Жителям России предоставляется широкий выбор дренажных труб, цены на которые варьируются от 70 рублей до 4000 в зависимости от вида, типа, диаметра и количества закупаемой продукции. Например, цена трубы дренажной двустенной диаметром 110 мм за погонный метр в одном магазине — 75 рублей, а в другом превышает 100.

Устройство дренажа необходимо планировать заранее, исходя из характеристик грунта, максимальным уровнем подземных води других. Затраты на дренажную систему будут небольшими, если позаботиться об этом заранее, плюс в будущем предварительная установка дренажа поможет избежать различных проблем.
