Разновидности пластиковых дрен
На рынке представлен широкий ряд трубных изделий для дренажа отечественного и зарубежного производства из полимеров. Они различаются по следующим параметрам:
Форма выпуска. В торговой сети все трубы для дренажа имеют гофрированную поверхность, позволяющую укладывать их на глубины 10 м и более. Также в гофре удобно и практично прорезаны отверстия между ее выступами — это препятствует непосредственному контакту с грунтом и улучшает водосток.
Все гладкостенные трубопроводы для дренажа делают своими руками путем нанесения перфорации с помощью сверла или диска от болгарки на заготовки из обычного ПВХ, непластифицированного поливинилхлорида НПВХ, черного полиэтилена ПНД.

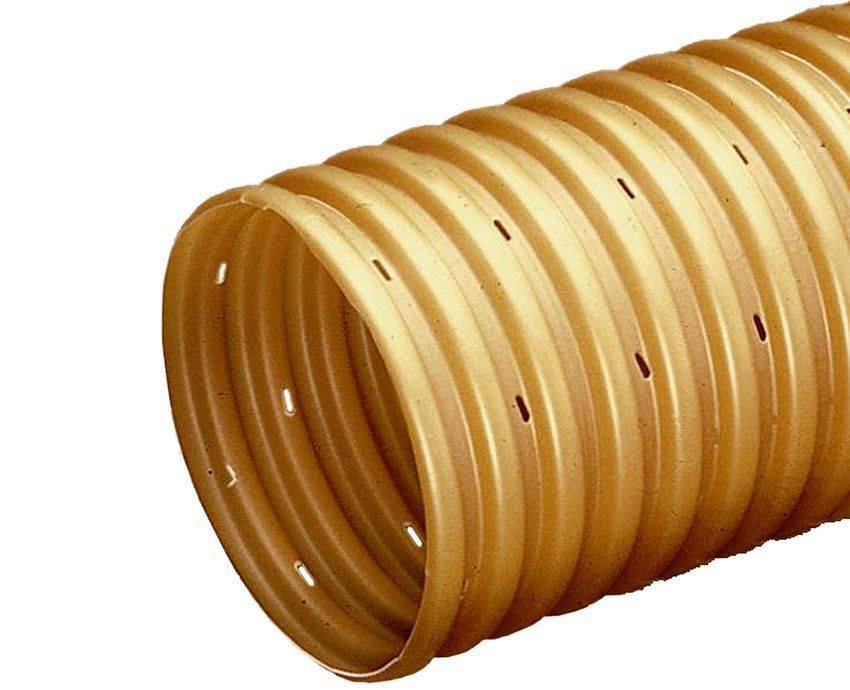

Количество оболочек. На рынке представлены гофротрубы, состоящие из одной или двух разноцветных оболочек, однослойные внутри гофрированы и имеют большое сопротивление потоку, двустенные обладают более или совсем гладкими внутренними стенками, высоким классом прочности.
Материал изготовления. Подавляющее количество полимерных труб наружного применения с укладкой под землю, как гладкостенных, так и гофрированных, выпускают из полиэтилена низкого давления ПНД, обладающего высокой пластичностью, прочностью и устойчивостью к низким температурам.
Отдельные производители для специфических целей (работы в условиях транспортировки горячих сред) при производстве применяют полипропилен ПП с более высоким температурным порогом. Исключением является и продукция датского холдинга Wivan, гофротрубы которого выпускают из ПВХ.
Все высококачественные изделия имеют две оболочки, внутреннюю часто выполняют из полиэтилена высокого давления ПВД. Если дренажную систему делают самостоятельно из гладкостенных труб, используют прочные и устойчивые к низким температурам изделия из ПВХ (НПВХ) с раструбами.
Рис. 8 Нетрадиционные методы стыковки гофротруб
Класс кольцевой жесткости. Это основная характеристика гофротруб, определяющая предельную глубину их залегания. Стандартом для однослойных изделий является параметр SN4 (погружение под грунт до 4 м), для двухслойных средний показатель SN6 — SN8 (глубина погружения 6 и 8 м соответственно). При прокладке на участках с высоким давлением на грунт используют усиленные модификации с кольцевой жесткостью SN16, SN24.
Вид наружного фильтра. Внешний фильтратор из плотного полотна, волокнистых или сыпучих материалов, значительно повышает эксплуатационные характеристики трубопроводной дренажной системы, препятствуя забиванию перфорационных отверстий — она реже нуждается в очистке.
Основными материалами его изготовления являются:

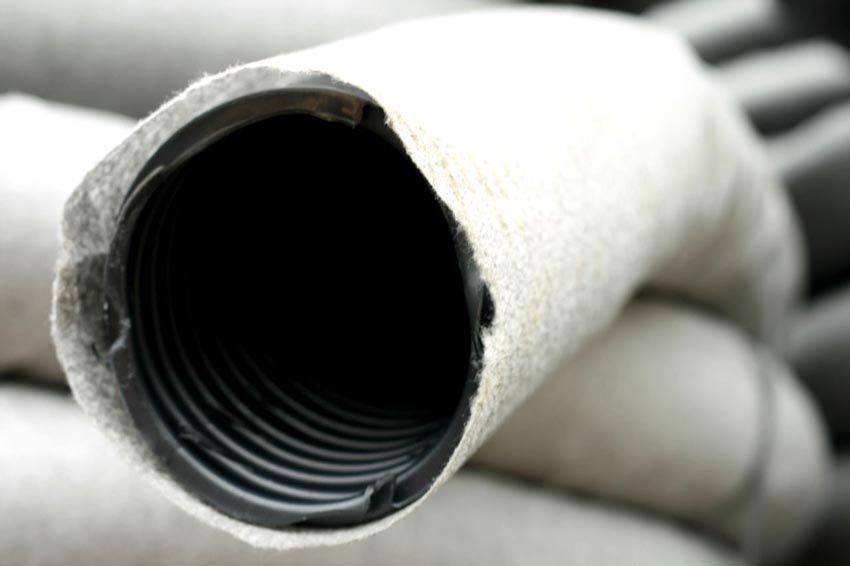

Геотекстиль. Представляет собой плотное полотно из синтетических полипропиленовых, полиэфирных или смешанных волокон, в котором отверстия проделаны иглопробивным методом в нетканых основах или образуются между тканых (термоскрепленных) нитей.
Кокосовое волокно. Иногда вместо полотна для предотвращения заиливания фильтрационных отверстий используют кокосовое волокно, его обматывают вокруг наружной трубной оболочки и закрепляют крестообразно размещенной синтетической нитью.
Пенополиэтилен. Одна из последних инновационных разработок в области трубного дренажа. При изготовлении трубу с перфорацией обматывают геотекстильной тканью и сверху покрывают склеенной пенополистирольной (ППС) крошкой со специальными каналами для водоотвода (бренд LightRock). Пенополистирольный фильтратор эффективно заменяет грузовик традиционного щебня, который всегда используют в дренажных системах, уменьшая время монтажа и позволяя сэкономить финансовые средства.
Рис. 9 Классификация и свойства геотекстильных фильтров
Зачем нужны дренажные трубы – нюансы, принцип работы
Основным назначением дренажа является отвод избыточной влаги, которая образуется после:
- выпадения осадков;
- появления талых вод;
- выхода грунтовых (подземных) вод;
- полива.
Дренажные трубы располагаются по всей площади участка
Несвоевременный отвод избытка грунтовой воды может стать причиной:
- гибели растений, так как избыточная влага вымывает питательные вещества, необходимые для роста культур, а также снижает количество кислорода в почве;
- просадки строений, расположенных на участке;
- деформации грядок и дорожек.
Для достижения поставленной цели трубы для дренажа в отличие от обычных изделий изготавливаются с большим количеством отверстий, располагаемых через заданный интервал. Благодаря их наличию содержащаяся в почве избыточная грунтовая вода поступает внутрь дрены, а затем по водостоку отводится в заранее определенное место. Чаще всего в специальный колодец.
В дренах предусматриваются специальные отверстия
Статья по теме:
Дренаж на дачном участке – самый простой способ выполнения с пошаговой инструкцией, что из себя представляет, фото-примеры, полезные советы и рекомендации специалистов – все это и многое другое Вы найдете в нашем материале.
Для изготовления дренажных труб используется пластик, придающий им высокие эксплуатационные характеристики. Благодаря этому качественные трубы для отвода воды способны прослужить десятки лет без какого-либо дополнительного обслуживания и замены. Небольшой вес значительно облегчает процесс монтажа и транспортировки. Особая структура материала предотвращает образование механических отложений. Скоплению грязи в дренажных отверстиях препятствует используемая при выполнении монтажных работ геотекстильная ткань, позволяющая отфильтровать частицы, присутствующие в грунтовой воде.
Внимание! Производители предлагают большой ассортимент, а потому несложно выбрать оптимальный вариант для конкретной дренажной конструкции.
Геотекстиль предотвращает попадание грязи внутрь дренажа
Монтаж дренажа
На самом деле монтаж дренажной системы на загородном участке – процесс сложный и трудоемкий. Он включает в себя не только сборку труб, но и большой объем земляных работ, связанных с рытьем траншей под трубы. Сюда же добавляется установка дренажного колодца и откапывания котлована под него.
Но в первую очередь необходимо создать схему прокладки труб. Что касается места установки колодца, то это должна быть самая низкая точка на участке, потому что дренаж – система самотечная. Определить эту точку можно визуально, когда идет дождь. Потоки воды будут стремиться в самое низкое место. В настоящее время специалисты предлагают две основные схемы дренажа:
- Ёлочка – прокладывается основная магистраль, к которой со всего участка подключаются второстепенные. Основная труба имеет больший диаметр, второстепенные меньший.
- Круговая схема – производится закольцевание участка двумя или тремя уровнями труб, спускающимися рядами в сторону колодца. Сами же кольца соединяются межу собой трубными перемычками, через которые вода попадает в тот же колодец.
Оптимальный вариант для небольшого загородного участка – схема Ёлочка.
Итак, последовательность проведения монтажных работ:
- Схема дренажной системы наносится на грунт, по которому устанавливаются вешки и натягиваются между ними нить или шпагат.

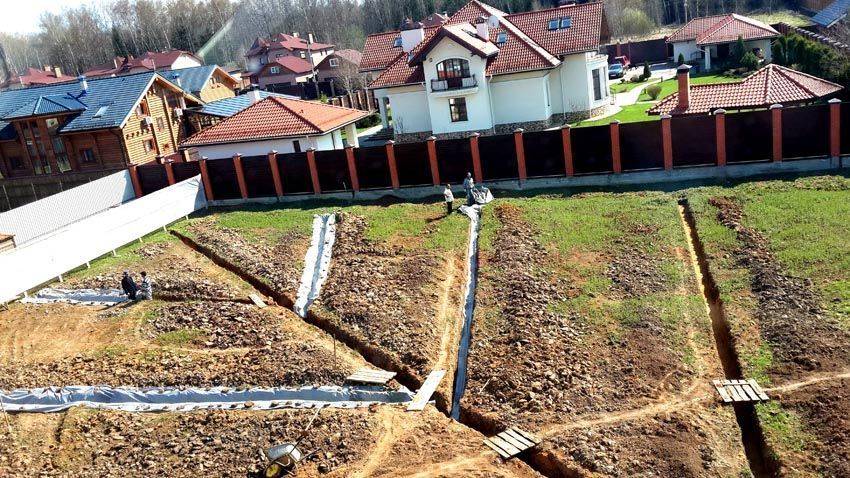

- Производится выкапывание дрен (траншей).
- Если для сборки используются трубы, неотделанные фильтрационным материалом, то необходимо в траншеи уложить геотекстиль на всю их длину. Ширина полотна геотекстиля определяется диаметром трубы и диаметром засыпанного в дрену щебня.
- Засыпается поверх полотна слой щебня средней фракции (20-40 мм), который также выравнивается под угол наклона. Толщина слоя – 15-20 см.
- Производится укладка дренажных труб, которые между собой соединяются муфтами или уплотнительными рулонными материалами. Кстати, герметичность здесь не требуется. Чем больше щелей и зазоров, тем интенсивнее подпочвенная вода будет проникать в трубную систему, тем больше ее будет отводиться с территории участка. Обязательно трубы проверяются на точность угла уклона с помощью строительного уровня.
- Поверх трубы засыпаются щебнем толщиною слоя 15-20 см.
- Края полотна геотекстиля оборачиваются всю конструкцию так, чтобы его края (полотна) сложились сверху внахлест относительно друг друга. По сути, должна получиться большого диаметра многослойная труба, состоящая из геотекстиля, щебня и дренажной пластиковой трубы.
- Дренажная система засыпается грунтом.
Если при монтаже используются трубы, которые в заводских условиях уже завернуты в фильтрационный материал, то монтаж дренажа немного упрощается: необходимо в траншеи засыпать щебень, уложить на него трубы, засыпать их сверху щебенкой, и все это засыпать грунтом
Очень важно точно выставить плоскость нижнего щебеночного слоя под необходимый уклон. Также необходимо проверить наличие угла наклона и у самих труб
Колодцы для дренажной системы
Колодец для дренажа устанавливается в том случае, если нет возможности провести отвод воды в естественный водоем. Существует несколько видов дренажных колодцев, каждый из которых имеет свое назначение:
- Водоприемные колодцы. Это герметичные резервуары с дном, в которых собирается отводимая с участка вода. Обычно именно они снабжаются насосом. Изготавливают их из труб большого диаметра 1,5-2,0 м.
- Поглотительные. Это все та же трубная конструкция диаметром не меньше 1,5 м, которую устанавливают на глубину уровня грунтовых вод (это не подпочвенные воды, грунтовые располагаются намного ниже). Засыпают колодец щебнем, через который вода уходит в нижние уровни.
- Инспекционные или смотровые. Их обычно устанавливают для осмотра системы дренажа и при необходимости используют для ее чистки. Если дренаж уложен неглубоко, то в качестве смотровых колодцев используются трубы небольшого диаметра до 500 мм. Если глубина прокладки приличная, то устанавливаются специальные колодцы, в которые может поместиться человек. На загородных участках такие колодцы практически не устанавливаются.
- Поворотные. Их чаще используют именно для профилактики и осмотра трубной системы. С годами мелкие частички грунта попадают в трубы дренажа, что приводит к их заиливанию. Поэтому пропускная способность резко снижается. В таком случае производится чистка системы с помощью сильного напора воды. Обычно поворотные колодцы устанавливаются на поворотах трубной системы или на месте соединения нескольких участков.
Виды и технические характеристики
Дренажные трубы отличаются материалом изготовления, размерами и конструкцией.
Бетонные дрены
Массивные бетонные трубы используются только в коммунальном хозяйстве и промышленном строительстве для отведения больших объемов воды. Они имеют диаметр 200 мм и более и не подходят для системы водоотведения на частных участках.
Асбестоцементные
Раньше в дренажных системах использовали асбестоцементные трубы. Но они были хрупкими и тяжелыми. Сегодня их почти полностью заменили трубы из полимерных материалов. К тому же срок эксплуатации асбестоцементных изделий почти в два раза меньше, чем у пластиковых аналогов.
Металлические
Металл – не лучший материал для системы водоотведения. Даже обработанные специальным покрытием трубы при постоянном контакте с влагой и ее химическими примесями подвержены коррозии. Их максимальный срок службы – около 40 лет. Единственным плюсом дрен из металла является их прочность.
Керамические
Керамические трубы практически не применяются в частном строительстве по той же причине, что и асбестоцементные. Сегодня их используют для сельскохозяйственных дренажных систем.
Дрены из полимерных материалов
На индивидуальных участках наиболее востребованы пластиковые трубы. Они обладают неоспоримыми достоинствами:
- малый вес;
- длительная эксплуатация – 50-60 лет;
- им нестрашны агрессивные химические примеси и перепады температуры;
- удобство и простота сборки;
- невысокая цена.
Для изготовления применяют несколько видов пластика – полипропилен, поливинилхлорид (ПВХ), полиэтилены высокого и низкого давления (ПВД и ПНД). Последние два вида пластика используют для производства двухслойных труб – верхняя оболочка изготавливается из ПНД, внутренний слой – из ПВД.
Гофрированные трубы из ПНД с высоким показателем прочности применяют для глубоких систем водоотведения. ПВХ трубы менее устойчивы к повышенным нагрузкам, поэтому больше подходят для поверхностного дренажа.
Структурные и конструктивные особенности труб из полимеров
Пластиковые изделия различаются по структуре и конструкции. Существующие разновидности:
- Однослойные дренажные трубы бывают гофрированными или гладкими, с отверстиями и без них. Такие дрены используют для отвода ливневых вод.
- Двустенные перфорированные дренажные трубы более всего подходят для дренажа грунтовых вод. Двухслойная дренажная труба без перфорации предназначена для выведения собранных стоков в коллектор.
- Гибкие используют для монтажа системы без использования соединительных элементов.
- Жесткие трубы в свою очередь делятся на тонкостенные и толстостенные. Первые имеют небольшой диаметр и не обладают большим запасом прочности. Толстостенные применяют для отвода больших объемов воды в местах, где возможно смещение грунта.
- Плоские дренажные трубы из ПНД имеют прямоугольное сечение и ряд преимуществ по сравнению с традиционной круглой формой. Они экономичны, имеют хорошую пропускную способность, проще транспортируются и быстрее монтируются. Внутренние ребра жесткости обеспечивают им прочность. Плоские трубы используют для глубокого и поверхностного водоотведения.
Вертикальный монтаж плоской трубы позволяет избежать ее деформации. Ее можно укладывать в траншеи любой конфигурации сплошными отрезками до 50 м.
Дренажные трубы различаются по классам жесткости и маркируются индексами SN 2, 4, 6, 8, 16. Чем выше числовое значение, тем прочнее труба.
Размеры
Дренажные трубы диаметром 110 мм – 160 мм используют для ливневой канализации на частных участках. Для коммунальных нужд и больших территорий выпускаются трубы диаметром 200 мм. Размеры от 200 до 700 мм применяют в промышленном, жилищном и дорожном строительстве, а также для смотровых дренажных колодцев.
Гибкие полиэтиленовые трубы выпускаются диаметром от 50 мм до 150 мм, жесткие – от 50 мм до 700 мм. Диаметр изделий из ПВХ – от 50 мм до 300 мм.
Точный размерный ряд зависит от производителя. Гибкие трубы продаются в бухтах по 40-50 м, жесткие – отрезками от 6 до 12 м.
Выбор материала по типу грунта участка
Различают 4 типа грунта, в зависимости от которого и выбирается дренажная труба. Рассмотрим их подробно.
- Щебеночный грунт – возможно использование труб с перфорацией без геотекстиля или кокосовой койры. Фильтрация грунтовой воды не требуется;
- Песчаная почва – используется перфорированная труба с фильтрующим элементом во избежание попадания песка внутрь и заиливания дренажа. Также требуется обсыпка щебнем;
- Глинозем – здесь есть два варианта. Либо это будет труба в обмотке из геоткани с обсыпкой щебнем, либо укладка в голый грунт изделия в кокосовой койре;
- Суглинок – только перфорированный дренаж в геоткани с обсыпкой щебнем.
Водоотведение с участка может быть выполнено и при помощи винилопласта
Что такое дренажная система, какие виды дренажей сущесвуют?
Дренажные системы – разумное решение проблемы негативного влияния грунтовых и ливневых вод. – это инженерное решение, которое отводит и собирает подземные и отфильтрованные воды, которые накопились под землей, или под или рядом c любыми строениями.
Если на участке переувлажненая почва, для нормального строительства и выращивания растений необходимо создание комплекса гидротехнических сооружений, которые будут способствовать отводу лишней воды. Данный комплекс представляет собой дренажную систему. Благодаря её работе предупреждается избыточное скопление поверхностных вод, а также устраняется процесс переувлажнение почвы. Для анализа необходимости дренажа нужно учесть гидрологические факторы. Дренажи деляться по видам на поверхностный дренаж, глубинный и вертикальный.
Дренажная система – это широко разветвленная система дренажных труб, которые взаимосвязаны и расположенные вдоль или вокруг постройки, которую они защищают от влаги, или проложены по всей площади осушаемого участка. Вода, которая стекает по грунту, попадает в дренажную систему, и попадает в трубу. Труба в своих стенках имеет большое количество отверстий, диаметр которых составляет 1,5-5 мм. Отверстия сделаны почти на всей площади дренажной трубы, на небольшом расстоянии друг от друга. Как правило выполняют обратную засыпку дренажа для этого используют гравийный щебень и песок.
Вода, которая была собранная дренажными трубами, поступает в водоприемник или в специальный водоприемный колодец, котрый так же является частью дренажной системы. Если применять дренажный колодец, то его нужно копать в самой низкой точке дренажа, можно учитывать особенности рельефа участка, но при незначительном перепаде высот, дренажный колодец может быть помещен в любой точке участка. Лишние почвенные воды (верховодка) могут навредить не только растениям сада, но и фундаменту дома, а также проложенным дорожкам и отмосткам. Большое количество воды может скапливаться в области фундамента здания. Замерзнув зимой скопившаяся вода может повредить фундамент или деформировать дорожки. Любые виды дренажа противостоят таким процессам. Качественно установленная система дренажа не дает возможности грунтовым водам подняться на высокий уровень к основанию дома.
Качественный сделанный дренаж наравне и совместно с гидроизоляцией, системой вентиляции защищает каждое подвал здания от повреждений, которые связанны с образованием плесени, мерзлотой и большой влажностью и подтоплением. Правильно сделанная дренажная система предотвращает затопление подвалов и цокольных этажей. Пренебрегать дренажной системой на участке тоже нельзя, так как высокая влажность способствует нарушению аэрации почвы и может привести к их заболачиванию. Многие растения из-за большой влажности могут засохнуть.
Перед началом освноения участка следует выбрать нужный вид дренажа и заранее позаботиться о создании дренажной системы.
Поверхностный дренаж.
Поверхностный дренаж самый простой вид дренажа. Поверхностная дренажная система собирает воду с водостока и участка. Собирая и отводя воду, выпадающую в виде атмосферных осадков, она снижает переувлажнение. Делать систему данного вида проще всего. Для этого не нужны масштабные земляные работы. Поверхностный дренаж ещё называют ливневым дренажем, и подразумевает создание точечных и линейных водоотводов. Точечный дренаж необходим для локального сбора воды. Это может быть сбор стекающей с крыши воды, либо воды из-под поливных кранов. Линейный дренаж предназначен для сбора воды на большой территории.
Вертикальный дренаж.
Вертикальная дренажная система это вид дренажа состощих из нескольких колодцев, обычно размещенных около здания. Собранная ими вода при помощи специальных насосов отводится с территории участка.
Дренажную систему обустроить не так уж и сложно, однако затруднения возникают при её проектировании. Составление проекта требует специальных инженерных знаний и умений. Поэтому самостоятельно проектировать дренажную систему не стоит. Лучше доверить проведение работы опытным специалистам. Для правильного проведения мероприятий необходимо специальное гидротехническое оборудование. Это относится ко всем видам дренажей.
Функциональные особенности геоткани
Геоткань при устройстве дренажных коммуникаций играет важную роль защиты насыпного материала от заиливания мелким песком или глиной.
Грунтовые воды всегда содержат в себе большое количество взвешенных механических примесей — песчинок или частичек глины.
При прохождении подпочвенной или сточной влаги через дренирующий материал (щебень, гравий), растворенная в ней взвесь осаждается и забивает проходы. В результате дренирующая обсыпка труб становится непроницаемой для воды. Отводимая грунтовая или дождевая влага, пройдя по трубам, не сможет впитаться в окружающий слой крупнофракционных материалов, забитых илом. В результате трубы заполняются водой, и вся дренажная система перестает функционировать.
Для предотвращения подобных неприятностей слой дренирующих составов вокруг гофротруб защищают снаружи геотканью.
Геоткань является разновидностью синтетического текстильного полотна, специально разработанного для устройства дренажей.
Особенность материала — наличие мелкой перфорации, наносимой иглопробивным способом на всю поверхность. Мелкие отверстия на поверхности геоткани обладают достаточной эластичностью, и, пропуская влагу, задерживают снаружи всякие механические добавки, вплоть до мелкодисперсных частичек глины. Благодаря таким свойствам, геоткань отлично защищает дренирующий насыпной материал от заиливания.
Какие материалы могут понадобиться
Перед началом выполнения работ следует рассчитать количество необходимых строительных материалов. Это не относится к насыпным субстанциям (гравий, щебень, песок), а касается специализированных деталей и узлов.
Если вы решили монтировать дренаж фундамента своими руками, ошибки могут привести к лишним затратам и снижению эффективности системы. Чтобы избежать этих неприятностей, для расчета следует привлечь специалистов. Например можете обратиться в компанию Водолов.
Для обустройства водоотводной системы вам понадобятся: проект или схема дренажа, дренажные трубы, геотекстиль, дренажные колодцы, свободное время или брида строителей.
Дренажные трубы
Применение высокотехнологичных пластиков практически вытеснило металлические изделия для формирования дренажных систем. Современные материалы имеют ряд неоспоримых преимуществ:
- небольшой удельный вес;
- простота монтажа и соединения;
- невосприимчивость к коррозии;
- невысокая стоимость;
- хорошие прочностные качества – возможная глубина укладки в грунт 6 -7 м.
Строительный рынок предлагает специализированные дрены, изготовленные из гофрированной пластиковой трубы различного (100 – 200 мм) диаметра. Перфорация для поступления в трубу воды нанесена заводским способом. Благодаря ребрам жесткости они прекрасно выдерживают механическую нагрузку, внутренняя поверхность гладкая, что способствует самоочистке, а гибкость позволяет укладывать изделие под любыми углами. Дрены предлагаются готовыми к применению в оплетке из геотекстиля, для фильтрации применяется кокосовое волокно. Дренажная система фундамента, выполненная из таких материалов, прослужит долгие годы.
Вместо специализированных труб можно применить канализационные, но придется сверлить перфорацию самостоятельно, что занимает дополнительное время, да и соединение при помощи фитингов не всегда удобно.
Диаметр выбирается, исходя из длины конструкции и объема поступающей воды. Пропускная способность дренов должна обеспечивать поток любой мощности.
Пластиковые колодцы
Кольцевой или пристенный дренаж под любой фундамент не обходится без колодцев. Понадобятся изделия двух типов — ревизионные и накопительные.
- Ревизионные — предназначены для контроля над системой. При обнаружении засора на определенном участке внутрь опускается насос, трубы промываются. Такие узлы устанавливается на каждом повороте или через 50 метров на прямых участках. Стандартный диаметр изделий 600 мм.
- В накопитель попадет вся собранная вода. Если ее много, можно предусмотреть дополнительную емкость. Воду используют для полива и технических нужд.
Для соединения системы понадобятся заглушки, фитинги, переходники и другие мелкие детали. Соединения проводятся по герметизирующим прокладкам, которые обеспечивают отсутствие утечек. Все эти элементы всегда есть в наличии в Иркутске в компании Водолов.
Нюансы укладки и эксплуатации дренажа
Нюансы укладки и эксплуатации дренажа. Обычно трубопровод начинают монтировать во время освоения участка. Чтобы обеспечить эффективную работу дренажной системы, ее необходимо обеспечить достаточным притоком воды. Для этого дрены обсыпают фильтрационными материалами — щебнем, гравием, мелким камнем.
Если этого не сделать, то дренаж зальется и не будет работать. Во время эксплуатации необходимо периодически проверять работоспособность трубопроводов, поскольку они могут засориться.
Степень засорения определяется через смотровой колодец. Очистку проводят двумя способами: механическим и гидравлическим. Кроме того, желательно следить за уровнем и качеством грунтовых вод на участке, так как это поможет определить эффективность работы дренажной системы.
