Как сделать прокладку труб системы отопления: в частном доме, в полу, в земле

Рекомендации по выбору труб

Эффективность и долговечность теплого пола в первую очередь определяется выбором трубного материала и качеством монтажа. Каждый из видов труб характеризуется набором преимуществ и недостатков, которые следует тщательно изучить перед принятием окончательного решения.

Изделия популярных брендов обойдутся дороже, но зато гарантированно прослужат заявленный срок. Дешевые трубы от сомнительных компаний такой уверенности не дадут, такие изделия легко подведут в самый неожиданный момент. В этом случае стоимость проведения ремонта и возмещения ущерба затопленным соседям намного превысит экономию при покупке.

Разработка проекта

Для самостоятельной организации системы потребуется наличие проекта, как правильно проложить отопление в частном доме.

При его разработке соблюдают следующая последовательность шагов:

  1. Изготовление эскиза дома.
  2. Зонирование жилища, с определением уровня комфорта каждой из комнат.
  3. Расчет уровня теплопотерь отдельно для каждой комнаты.
  4. Составление плана, как правильно развести отопление в частном доме.
  5. Расчет числа радиаторных секций для каждого обогревающего прибора.
  6. Выбор оптимальной схемы отопления.
  7. Расчет мощности котельного оборудования и количества расходных материалов – метража труб, количества тройников, вентилей, автоматики и т.п.

Подземная прокладка труб отопления

В частном доме может понадобиться прокладка труб отопления под землей. Такая схема применяется для отдельно стоящей котельной или для подвода тепловой магистрали в другие здания – гараж, хозяйственные постройки и т.д.

Для корректной прокладки труб отопления под землей нужно учитывать следующие правила:

  • Магистраль может располагаться выше уровня промерзания грунта, но тогда следует предусмотреть защиту от образования ледяных пробок. При этом возрастут тепловые потери;
  • Подача теплоносителя не может находиться на одном уровне или ниже обратной трубы;
  • Защита от возможного давления почвы. Если ее не предусмотреть – есть вероятность появления деформации или разрушения трубопровода.

Предварительно выбирается правильная труба отопления для прокладки в земле. Она в обязательном порядке должна иметь внешнюю защиту от замерзания. В зависимости от температуры почвы в зимний период это может быть пассивная или активная изоляция.

Пассивная защита труб отопления

Она представляет собой защитный кокон (скорлупу), уравниваемый поверх магистрали. Лучше всего приобрести уже готовые трубы отопления для прокладки в земле. Поверх пластиковой магистрали устанавливают многослойный «пирог». Он не только защищает от воздействия отрицательных температур, но и смещает «точку росы». Таким образом уменьшается вероятность появления конденсата на трубопроводе.

Учитывая правила прокладки трубопроводов для систем отопления можно выделить такие виды теплоизоляционных материалов:

  • Базальтовая вата. Помимо хороших теплоизоляционных качеств она обладает гигроскопичностью, т.е. влага с поверхности трубы будет удаляться через волокна ваты;
  • Вспененный полиэтилен. Рекомендовано использовать в сочетании с минеральной ватой. Он образует первичный теплоизоляционный слой, а базальтовый утеплитель защищает магистраль от воздействия низких температур;
  • Скорлупа из эксплицированного пенополистирола. Оптимальный вариант для прокладки труб отопления на небольшую глубину. Герметизация обеспечивается с помощью специальных замков, которые после установки изолируются скотчем.

Однако в отличие от прокладки трубопроводов отопления в полу, необходимо постоянно обеспечивать высокую температуру теплоносителя. Даже самая хорошая пассивная защита утеплителем не сможет предоставить образование ледяных пробок.

Греющий кабель для отопления

Согласно СНиП для наружной прокладки трубопроводов отопления не предусмотрена возможность использования внешних источников тепла. Но на практике в автономных системах с наружной магистралью это один из оптимальных способов обезопасить трубопровод от промерзания.

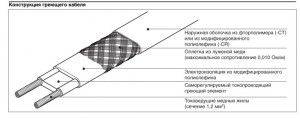

Принцип действия греющего кабеля прост – между двумя проводами возникает резистивное взаимодействие, в результате которого электрическая энергия трансформируется в тепловую. Такую схему можно применять и для прокладки труб отопления в деревянном коттедже в технических помещениях, где теплоизоляция стен низка.

Лучше всего использовать саморегулирующиеся модели. Между проводниками располагается полимерный наполнитель с изменяющимся показателем электрического сопротивления. При понижении температуры снижается электрическое сопротивление, в результате чего повышается температура кабеля. Таким образом происходит обогрев поверхности отопительной трубы, установленной в земле.

В видеоматериале описаны трубы, которые рекомендуется устанавливать для коллекторного отопления под полом:

Виды монтажа

Все способы можно разделить на 2 большие группы.

  1. Подземная установка. Она применяется чаще и проводится с применением 1 из 2 технологий.
    • Бесканальная прокладка трубопроводов.
  2. Подземное устройство в каналах.
  3. Надземная прокладка трубопровода. Предполагает монтаж труб на поверхности земли или на расстоянии от нее (актуально для трубопроводов над трассами, в этом случае высота размещения труб должна быть достаточной, чтобы трубопроводная магистраль не мешала работе трассы). Надземные трубопроводы незаменимы, когда маршрут труб пролегает через овраги, пути транспортного следования, реки, иные сооружения. Надземная прокладка трубопровода выполняется в каналах (лотках). Они могут располагаться на грунте или быть слегка в него заглублены, такой способ монтажа актуален в регионах с холодным климатом, которым свойственно присутствие вечномерзлых почв.

Выбор способа устройства трубопроводной линии зависит от ряда условий. Среди них планировочные факторы (назначение, пересечения маршрута с сооружениями и объектами), природные (категория почвы), финансовые (бюджет строительства) и прочие (требования к эстетике вида инженерной системы). Решение по технологии принимается после проведения расчетов по разным вариантам монтажа и должно быть ориентировано в первую очередь на оптимизацию стоимости коммуникации.

Причем учитываться в технико-экономическом обосновании должна не только цена строительства, но и сервисная составляющая стоимости проекта. Пример – прокладка трубопровода отопления. Выбор в пользу подземного устройства позволит снизить капитальные расходы на постройку. Но в практике обслуживания стоимость будет выше, чем у надземной прокладки в силу:

  • необходимости устройства изоляции (при бесканальной укладке теплопотери будут выше, особенно во влажной почве);
  • дополнительной постоянной поддержки во избежание раннего износа.

Причины использования стяжки

Прокладываться трубы отопления в помещении могут открытым и закрытым методом. Используется часто закрытый метод, когда трубы скрываются в стяжке и заливаются бетоном. Проводятся такие действия по следующим причинам:

  • эстетический внешний вид. Трубы, скрытые в стяжке, делают помещении более аккуратным и просторным;
  • отсутствует риск ожогов, так как температура воздуха в отопительном устройстве высокая, возникает риск образования травм;
  • увеличивается срок службы труб. Так как в процессе эксплуатации не возникает повреждений;
  • коммуникации не скапливают пыль в помещении;
  • помещение сохраняет тепло в течение длительного периода;

В случае поломки необходимо долбить стену, чтобы добраться до места повреждения. Работа сложная и требует финансовых вложений.

Недостатки расположения труб отопления в полу

Недостатки системы отопления «теплый пол»:

  • Самый серьезный недостаток – сложность ремонта коммуникаций в случае их повреждения. Правило укладки в стяжку только цельного куска трубопровода следует соблюдать неукоснительно.
  • Немалые проблемы создает затопление жилья теплой водой при утечке.
  • Значительная стоимость всего комплекса работ по монтажу системы.
  • Значительная стоимость насоса, коллектора со смесительным узлом.
  • Необходимо выделить место для коллекторного шкафа – по одному шкафу на каждый этаж в доме;
  • Сложность проектирования – желательно привлекать специалистов.
  • Такую систему нельзя монтировать в многоквартирных домах, в которых она не была предусмотрена в проекте (а это бывает только в новостройках). Большой вес стяжки создает большую нагрузку на плиты перекрытия и создает опасность нарушения несущих конструкций дома. Законом запрещается подключать системы теплого пола от систем централизованного отопления и горячего водоснабжения.
  • Высота всей конструкции стяжка+ утеплитель достигает 110-120 мм, вес стяжки большой – это следует учитывать при проектировании дома (и по высоте помещения, и по прочности конструкций перекрытия).
  • Система отопления ограничивает выбор напольного покрытия – ковролин, паркет с хорошими теплоизолирующими свойствами делают работу отопления малоэффективной. Предпочтительнее плитка, камень, керамогранит, ламинат. Линолеум можно применять только качественный – в дешевых сортах при нагреве будут выделяться вещества с неприятным запахом.
  • Значительная тепловая инерционность – стяжка медленно прогревается.
  • Системы водяного отопления нельзя подвергать охлаждению ниже нуля – подогреть крыльцо, террасу, гараж и дорожки или оборудовать такой системой дачу «выходного дня», не получится. Можно использовать антифриз, но это дорого, кроме того, антифризы очень ядовиты.

Прокладка трубопроводов внутри здания

После монтажа наружной магистрали осуществляем монтаж системы внутри здания. Существуют следующие способы, которыми осуществляется установка коммуникаций в частном доме:

  • Открытый – в этом случае коммуникации располагаем методом наружного крепления к стене. Такие схемы выгодны при использовании труб в виде прямых отрезков – трубы в бухтах при таком метода смотрятся неэстетично. Открытый способ применим при проектировании отопления в деревянном доме.
  • Закрытый, при котором прячем коммуникации в стене.
  • Закрытый, при котором прячем коммуникации в пол. Эта схема используется, например, при устройстве водяного пола с подогревом.
  • Закрытый, при котором прячем контур в специальные декоративные элементы, вроде коробов из вагонки или гипсокартона, которые монтируются на стене. Эта схема может применяться в деревянном или каркасном частном доме.

Открытая схема монтажа требует, чтобы крепления к стене были настолько частыми, чтобы позволить избежать провисания коммуникаций.

Необходимо знать, что наряду с жёсткими, используются и скользящие крепления – они необходимы для того, чтобы компенсировать температурное расширение полипропилена. Жёсткие крепления к стене используются обязательно в местах подключения к стоякам.

Если есть желание сделать коммуникации невидимыми глазу, можно расположить их в межэтажных пространствах либо прятать в пол. Если мы применяем в деревянном частном доме скрытую прокладку, необходимо обеспечить доступ к каждому соединению системы – это необходимо для проведения ремонтных работ.

Существует также вариант разместить их в специальном коробе из вагонки или гипсокартона. В таком случае монтируем из металлического профиля каркас, крепим его к стене, внутри располагаем контур отопления.

Снаружи обшиваем вагонкой, гипсокартоном либо другим облицовочным материалом. Все крепления осуществляем при помощи самонарезов. Такая схема даёт возможность простого доступа к любому участку контура.

При монтаже системы в каркасном частном доме может использоваться та же открытая схема. Проводить трубопровод через каркасные стены можем, проделывая в них небольшие отверстия, прокладывая контур и замазывая цементом.

Либо можем спрятать коммуникации в пространство между каркасной стеной и гипсокартонным финишным покрытием. Как вариант можно предложить декоративный короб из гипсокартона, аналогичный тому, который предлагался для использования в деревянном здании.

Если речь идёт не о деревянном доме, можем использовать скрытое расположение трубопровода в стенах. Пошагово процесс выглядит следующим образом:

  • Выполняем на стенах разметку, по которой будем укладывать контур.
  • При помощи перфоратора выдалбливаем в стене штробы.
  • Необходимо учесть коэффициент расширения полимерных изделий – для этого снабжаем их компенсаторами.
  • Укладываем контур в штробы, используем крепления на клипсах при помощи дюбелей, выполняем все соединения.
  • Необходимо обеспечить утепление контура для компенсации теплопотерь, которые возникают при использовании такого метода.
  • Проверяем систему на герметичность, пустив по контуру воду. При необходимости устраняем течи, если они есть.
  • Убедившись в полной герметичности системы, замазываем каналы раствором из цемента.
  • Необходимо обеспечить доступ ко всем соединениям для проведения ремонтных работ в случаем возникновения необходимости.

Скрытый способ укладки трубопровода в пол выполняется аналогично тому, который был описан для стен. Он состоит из следующих этапов:

  • Выполняем на полу разметку укладки трубопровода.
  • Вырезаем при помощи перфоратора штробы – следим за тем, чтобы их глубина была больше диаметра контура.
  • Укладываем контур в вырезанные каналы и тщательно утепляем.
  • Проверяем систему на герметичность, пустив в контур воду.
  • Убедившись в герметичности всех соединений, замазываем каналы цементным раствором. Необходимо, чтобы толщина и прочность цемента позволяли выдержать вес человека – в противном случае есть вероятность повредить трубу.
  • По верху кладём финишное покрытие – ламинат или линолеум.

Требования по СНИП

Общий СНИП, регламентирующий вентиляцию и отопление, зарегистрирован за номером 41−01−2003. Есть и другие нормы, среди которых выделяют:

  • СНиП 2.04.05-91 (п. 3.58). Регламентирует установку декоративных экранов и решеток на радиаторы отопления.
  • СНиП 41-01-2003 (п. 6.5.13.). Указывает на необходимость установки запорной арматуры, за исключением помещений с высокой вероятностью замерзания теплоносителя.
  • СНиП 3.05.01-8 (п. 3.18). Регламентирует уклон отопительного контура с длиной трубы более 500 мм.
  • СП 40-108-2004 (п.3.2.1). Регламентирует присоединение медной трубы к котлу с алюминиевыми выводами.

Схемы прокладки труб

Думаю, вам будет немного пользы, если я опишу технологию прокладки труб, которую я использовал в деревянном доме своего соседа. Но это не беда. Я выполнял много заказов по монтажу климатических систем в частных жилищах, поэтому знаю об особенностях каждой из них.

И могу вам с уверенностью сказать, что прежде чем приступать к монтажу, нужно определиться со схемой инженерных коммуникаций. Их существует несколько и о каждой из них я рассажу подробнее.

Различные варианты прокладки труб отопления в доме.

Однотрубная система

Под этим термином все строители, в том числе и я, понимают такую разводку труб отопления, при которой все отопительные приборы (радиаторы отопления) подключаются последовательно. То есть теплоноситель (вода, нагретая в котле) протекает через каждую батарею, отдавая воздуху в комнате часть своей тепловой энергии.

Как вы понимаете, в каждую следующую батарею вода поступает все более остывшей. Поэтому, чтобы добиться одинаковой температуры во всех помещениях дома, в дальних от котла комнатах устанавливают батареи с большим количеством элементов.

При прокладке труб по однотрубной схеме отопления (на фото) достигается максимальная экономия на материалах.

Кстати, сейчас я в своей работе использую множество различных приспособлений, благодаря которым можно сбалансировать микроклимат во всех комнатах в жилищах, где проложена однотрубная система отопления:

  • радиаторные регуляторы температуры;
  • термостатические клапаны;
  • вентили балансировки;
  • шаровые отопительные краны и так далее.

Однако в любом случае при выходе из строя одного радиатора вся система прекращает свою работу до тех пор, пока вы не выполните ремонт.

Так вот, трубы в однотрубной системе отопления могут быть проложены двумя способами:

  • горизонтально;
  • вертикально.

С горизонтальной прокладкой

Однотрубная горизонтальная схема прокладки труб отопления – не самый эффективный, но экономный вариант.

Среди строителей со стажем однотрубная схема прокладки труб отопительной системы носит название «Ленинграда». Суть состоит в том, что контур отопления прокладывается горизонтально по частному дому (или каждому этажу коттеджа). То есть теплоноситель попадает в первый от котла радиатор, потом во второй и так далее.

Труба может быть проложена в стяжке пола или смонтирована открыто у плинтуса. И в том, и в другом случае нужно обернуть трубы теплоизоляционным материалом, чтобы уменьшить потери тепла.

Все трубопроводы системы отопления нужно монтировать так, чтобы был уклон от котла к обратке. Радиаторы ставятся на одном уровне. Для удаления излишков воздуха из водотранспортной системы в процессе эксплуатации я рекомендую использовать специальные клапаны или краны Маевского.

Если в частном доме несколько этажей, сначала теплоноситель подается на верхний, присоединив его к первому радиатору в ближайшей от вертикальной трубы комнате. Регулировать температурный режим в этом случае помогают автоматические или ручные вентили.

В двухэтажном доме схема горизонтальной однотрубной разводки системы отопления немного усложняется.

С вертикальной прокладкой

Второй вариант однотрубной прокладки – вертикальная. Положительной стороной такого способа является возможность эксплуатации климатической системы без циркуляционного насоса, за счет перетока теплоносителя под действием силы гравитации.

Вертикальная схема прокладки труб отопления позволяет организовать работу без принудительной циркуляции с помощью электрического насоса.

В этом случае при прокладке труб отопления нужно принимать во внимание такие факторы:

  • для монтажа должны быть использованы трубы большего диаметра;
  • разводящую магистраль нужно монтировать так, чтобы трубы обязательно находились под углом от подачи горячей воды (антифриза) к обратке.

Во всех случаях, когда я делал такую систему отопления, приходилось прибегать к открытой прокладке труб, что не оказывало положительного влияния на интерьер дома. Но по-другому сделать не получится, так как в стяжку вы не замуруете пластиковую трубу под нужным углом.

Естественно, включение в эту схему насоса автоматически решает все трудности.

Схемы и монтаж отопления деревянного дома

Отопительные системы могут быть с естественной (самотечные) или принудительной циркуляцией рабочей среды. В первом случае учитываются законы гравитации и разность температур нагретого и охлажденного теплоносителя. Во втором – жидкость двигается за счет давления, нагнетаемого специальным циркуляционном насосом. Для доставки тепла к обогревательным приборам применяются схемы с однотрубной или двухтрубной разводкой.

Схема однотрубной отопительной системы

Чтобы лучше понять эффективность и принцип работы однотрубной отопительной системы, рассмотрим ее установку на примере деревянного дома в несколько этажей. Сразу уточним, что наличие единственного контура предусматривает подъем горячей воды в высшую точку системы за счет меньшей плотности и массы по сравнению с остывшей жидкостью. Тем самым обеспечивается начальный импульс для самотека. Перемещаясь по магистрали, теплоноситель последовательно проходит отопительные приборы, отдавая каждому часть накопленного тепла. Сразу заметно неравномерное распределение тепловой энергии между верхними и нижними этажами. Для небольшого одноэтажного деревянного дома эта разница несущественна, но для просторных и высоких строений имеет ключевое значение. Выровнять температурные показатели позволит увеличенное число секций на дальних от котла радиаторах.

Чтобы остывшая рабочая среда смогла самотеком снова попасть в теплообменник для нагрева, теплогенератор необходимо размещать ниже уровня радиаторов. Применение циркуляционного насоса позволяет нивелировать это требование и делает отопление в частном доме намного эффективней благодаря ускоренному движению рабочей среды.

В упрощенном виде монтаж однотрубной системы отопления можно описать так:

  • установка котла;
  • монтаж расширительного бака и радиаторов;
  • прокладка трубной магистрали;
  • установка циркуляционного насоса (при необходимости);
  • подключение коммуникаций к приборам;
  • установка радиаторных вентилей.

Чтобы улучшить показатели работы однотрубного обогрева, применяются специальные перемычки – байпасы, позволяющие перенаправить и перераспределить поток теплоносителя по стояку.

Двухтрубная отопительная система

Двухтрубная отопительная система намного эффективней благодаря одновременному поступлению нагретого теплоносителя в радиаторы по отдельной магистрали. Пройдя по секциям одного отопительного прибора, рабочая среда сразу попадает в обратку и возвращается в котел.

Кроме равномерного нагрева всех радиаторов, еще одним важным преимуществом двухтрубного обогрева является его вариативность. Можно легко добавлять новые отопительные приборы и продлить магистрали в нужном направлении. Таким образом, достраивая дом, нет необходимости в замене всей системы отопления.

Какие трубы подходят для «теплого пола»

Полимерные трубы для укладки под стяжку

Естественно, что современные теплые полы монтируются из пластика, вот только он бывает разным и обладает различными характеристиками. Прокладка труб отопления в частном доме под стяжку заменяет традиционные радиаторные системы. Чтобы подобрать материал, нужно определить критерии выбора:

эластичность.

Прокладка труб отопления в частном доме под стяжку осуществляется только целыми отрезками, без соединений. Исходя из этого, выходит, что материал должен гнуться и направление потока теплоносителя должно изменяться без применения фурнитуры. Под эту характеристику не попадают изделия из однослойного полипропилена и поливинилхлорида;

устойчивость к нагреванию.

Все полимерные трубы для отопления наружной и скрытой прокладки выдерживают нагревание до 95 градусов, притом, как температура теплоносителя редко превышает 80 градусов. В тёплом полу вода нагревается максимум до 40 градусов;

наличие армирования.

Для прокладки труб отопления в стяжке пола применяются только армированные изделия, они еще называются металлопластиковыми. Хотя слой армирования бывает не только металлическим. Каждый материал обладает определенным тепловым удлинением. Этот коэффициент указывает насколько удлиняется контур при нагревании его на один градус. Значение определяется для участка в один метр. Армирование нужно для того, чтобы сократить это значение;

долговечность.

После прокладки труб отопления в стяжке пола доступа к ним уже не будет. В случае появления течи придется демонтировать пол – это пильный и трудоемкий процесс. Производители полимерных труб дают гарантию на свои изделия 50 лет.

Армированные полимерные трубы состоят из пяти слоев:

  • два слоя пластика (внутренний и наружный);
  • слой армирования (находится между полимерами);
  • два слоя клея.

Тепловое линейное расширение – это свойство материала увеличиваться в длину при нагревании. Коэффициент указывается в мм/м. Он показывает насколько контур увеличиться при нагревании его на один градус. Значение коэффициента показывает величину удлинения на одном метре.

РЕХ труба армированная алюминием

Сразу следует упомянуть о видах армирования. Это может быть:

  • алюминиевая фольга (AL), толщиною 0,2–0,25 мм. Слой бывает сплошным или перфорированным. Перфорация – это наличие отверстий, как в дуршлаге;
  • стекловолоконная фибра – это тонкие волокна пластика, стали, стекла или базальта. В маркировке обозначаются FG, GF, FB;
  • этиленвиниловый спирт – химический элемент, который изменяет состав пластика. Маркируется Evon.

Перед тем как проложить трубы отопления в частном доме, следует позаботиться о том, чтобы они имели слой армирования алюминиевой фольгой или этиленвиниловым спиртом. Так как одним из требований при выборе материала является эластичность контура. Изделия, армированные стекловолоконной фиброй, нельзя согнуть, для изменения направления потока теплоносителя используются фитинги и муфты, что в нашем случае недопустимо.

Давайте рассмотрим виды материалов, применяемых для производства металлопластиковых труб:

  • полипропилен. Такие изделия маркируются РРR/AL/РРR. Тепловое линейное расширение составляет 0,03 мм/м;

  • сшитый полиэтилен. Он отличается от обычного полиэтилена низкого и высокого давления тем, что проходит дополнительный производственный этап, который называется сшивкой. На нем количество связей между молекулами увеличивается, тем самым изделию придаются необходимые характеристики. Маркируется PEX/AL/PEX и имеет коэффициент теплового линейного удлинения 0,024 мм/м, что меньше чем у пропилена.

Отдельно рассмотрим изделия из сшитого полиэтилена армированные этиленвиниловым спиртом, так как проложить такие трубы отопления в полу лучше всего. Они маркируются PEX /Evon/ PEX. Такой метод армирования позволяет одним выстрелом убить двух зайцев. Во-первых, он снижает линейное расширение материала до 0,021 мм/м, а во-вторых, создает защитный слой, который сокращает воздухопроницаемость стенок труб. Этот показатель составляет 900 мг на 1 м2 в сутки.

Дело в том, что наличие воздуха в системе не только приводит к кавитационным процессам (появление шума, гидравлических ударов), а и провоцирует развитие аэробных бактерий. Это микроорганизмы, которые не могут существовать без воздуха. Их продукты жизнедеятельности оседают на внутренних стенках, и происходит так называемое заиливание, при этом внутренний диаметр трубы уменьшается. У полипропиленовых труб с армированием из алюминиевой фольги воздухопроницаемость стенок равна нолю.

Соединение металлопластиковых труб отопления

Для металлопластиковых труб могут быть использованы аналогичные способы соединения, за исключением резьбового. Поскольку их принцип работы был описан выше – повторяться не имеет смысла.

Принципиально новый вариант соединения представляют пресс-фитинги. Они подразделяются на обжимные и напрессовочные или надвижные.

Обжимные пресс-фитинги

Гильза, обжимающая трубу, может быть закреплена сразу на корпусе или располагаться отдельно. Такой вид работ выполняется при помощи специальных клещей. Инструмент имеет съемную головку, которая подбирается исходя из диаметра гильзы.

Разводка отопления без сварки труб путем обжима пресс-фитинга выполняется так:

  1. Отрезать трубу с использование трубореза.
  2. Зачистить место среза.
  3. Применить калибр для устранения овальности, возникающей после обрезки инструментом.
  4. Надеть обжимное кольцо.
  5. Надеть на штуцер диэлектрическую прокладку и уплотнительное кольцо, после чего вдавить элемент во внутреннюю полость трубы.
  6. Выполнить обжим, используя клещи.

При правильном выполнении работы на внутренней стороне гильзы будут отчетливо видны две полоски, где произошло сдавливание. Эти зоны не должны совпадать с местами расположения уплотнительных прокладок, в противном случае со времени произойдет их разрушение, что существенно сократит срок службы соединения (5-10 лет вместо 20-30).

Надвижной фитинг

Отличие этого варианта соединения заключается в том, что происходит не обжатие кольца, а его натягивание на трубу. Для выполнения работы потребуется специальный пресс, а не клещи.

Инструкция по соединению:

  1. Обрезать трубу и надеть на нее металлическое кольцо.
  2. Расширить конец детали с помощью экспандера.
  3. Вставить штуцер до упора.
  4. Надвинуть муфту с помощью губок пресса и выполнить напрессовку на штуцер.

Посмотреть как монтируется надвижной фитинг можно на этом видео:

https://youtube.com/watch?v=KKjkMvK5HZ4

Представленные в статье рекомендации помогут выполнить ремонт или разводку труб отопления без сварки. Самым часто используемым вариантом являются компрессионные фитинги, которые не требуют предварительной подготовки и использования специального инструмента.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
