Классификация насосов по типу конструкции
Многообразие насосного оборудования делят на две категории: поверхностные и погружные агрегаты.
Модели поверхностного исполнения
Поверхностные агрегаты предназначены для установки над резервуаром. Корпус устройств такого типа размещается на ровной поверхности в сухом месте. Откачка воды осуществляется через опущенный в резервуар рукав: ПВХ трубу или резиновый шланг.
Поверхностные насосы мобильны и просты в эксплуатации: их удобно переносить по участку, устанавливая в нужном месте временно или стационарно
Любая модель поверхностного исполнения имеет две трубы:
- входная – обеспечивает поступление сточной воды из заполненной емкости;
- выходная – отводит стоки за пределы опустошаемого сооружения.
Функционировать такие приборы могут в автоматическом режиме. Для реализации автоматической работы к тумблеру включения присоединен поплавковый механизм, реагирующий на уровень жидкости в резервуаре.
Его погружают в откачиваемую жидкость вместе со шлангом. При поднятии воды выше определенной пометки срабатывают датчики поплавка, распоряжающегося запуском насоса.
Главными достоинствами агрегатов погружного исполнения являются:
- простота установки и демонтажа;
- обслуживание устройства сводится лишь к своевременной чистке и смазке деталей.
Но такие агрегаты не пригодны для глубоких источников. Они рассчитаны на работу при высоте всасывания в пределах 8-12 м.
Для откачки аварийных протечек воды и осушения подвалов используются дренажные насосы, способные перекачивать воду с включениями не более 5 мм. Эта линейка насосов также оснащается поплавковыми выключателями, реагирующими на предельно допустимый уровень перекачиваемой воды. Корпус дренажного насоса стойко сопротивляется механическим воздействиям и химической агрессии. Забор перекачиваемой жидкости производится нижней чатью насоса, для ее транстпортировки к агрегату подключается водоподающая труба.

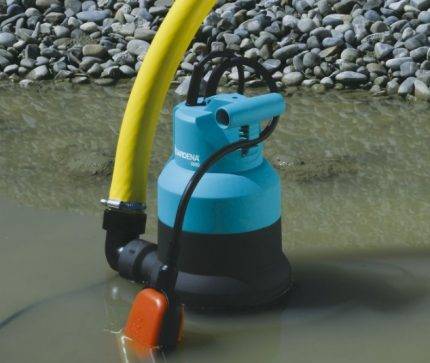

Погружные дренажные устройства
Приборы погружного исполнения действуют практически так же, как работают и поверхностные дренажные насосы. Но они больше предназначены для откачки воды из глубоких траншей или чистки колодцев.
Перекачка сточных вод осуществляется самим насосом без задействования шлангов и патрубков. Расположенный в днище насоса сетчатый фильтр защищает элементы агрегата от твердых пород грунта, песка и нерастворимых частиц.
Максимальная глубина погружения насосов у разных моделей обычно не превышает и 50 м. Но их нельзя задействовать при опустошении мелких резервуаров и водоемов, глубина которых не достигает 20 м. Для возможности работы погружных устройств в неглубоких траншеях, приходится применять дополнительное охлаждение двигателя водой.
Погружные агрегаты устанавливают на дно резервуара, а вода засасывается непосредственно через решетку, размещенную в нижней части корпуса
Глубина установки агрегата зависит от типа резервуара. Но существует простая закономерность: чем ниже расположен погружной насос, тем легче с ним будет работать.
Среди основных достоинств устройств погружного исполнения стоит выделить:
- высокая мощность и производительность в сравнении с поверхностными агрегатами;
- возможность осушения глубоких резервуаров в несколько десятков метров;
- тихий ход – погруженные в емкость агрегаты в процессе работы практически не производят шума.
Особенностью установок этого типа является то, что они работают автоматически. Оснащение устройства поплавковым механизмом или пластиковым пузырем обеспечивает бесперебойную работу помпы в автоматическом режиме. Он отключает двигатель насоса при достижении заданного уровня воды.
Наличие поплавкового выключателя особо актуально при необходимости откачивания жидкости из медленно заполняемых резервуаров
Материалом изготовления для узловых деталей в зависимости от предназначения и воспринимаемых нагрузок могут выступать:
- полимеры и конструкционные пластмассы;
- электротехнические, легированные и углеродистые сплавы и стали.
В дорогих моделях для герметизации электродвигателя прибора используются сальники, выполненные из керамических манжет, либо же с масляным замком.
Единственным недостатком погружных устройств является то, что для обслуживания и ремонта дренажного насоса, его приходится извлекать из резервуара на поверхность. Да и за счет герметичности корпуса их довольно проблематично обслуживать и ремонтировать.
Производители насосов
На российском рынке дренажный насос можно найти как от отечественного, так и зарубежного производителя. Вариантов насосного оборудования в магазинах представлено немало. По разнообразию моделей помпы для перекачки грязной воды схожи с иной техникой бытового назначения и стройматериалами. Например, та же обшивка дома сайдингом может быть произведена несколькими видами панелей, выбрать сегодня есть из чего.
Среди крупных производителей рассматриваемых насосов стоит выделить следующую пятерку:
Российский «ДЖИЛЕКС».
Российско-китайский «БЕЛАМОС».
Датский «GRUNDFOS» с производством в России.
Российский «ВИХРЬ».
Немецкий «KARCHER».
Модель QUATTRO ELEMENTI Drenaggio — ориентировочная цена 1600 рублей
Помимо них упомянуть можно китайский «Elitech», итальянские «Marina-Speroni» и «Aquario», японскую «Makita», а также отечественные «Зубр» и «Промэлектро» (серия «Водолей»).
Модель Вихрь ДН-900 — ориентировочная цена 2800 рублей
Все предлагаемое этими производителями насосное оборудование для грязной воды имеет приблизительно схожие характеристики и цены. При выборе нужной модели лучше всего ориентироваться не на бренд, а на свои потребности и спецификацию конкретного прибора. Для одних ситуаций потребуется погружной вариант, для других оптимально подойдет поверхностный аналог, а в третьих придется брать оборудование вовсе фекального предназначения.
Погружной насос Zubr ZNPG-550 — ориентировочная цена 3000 рублей
Модель UNIPUMP MULTISUB 1000 — ориентировочная цена 6500 рублей
Дренажный насос MAKITA PF1100 — ориентировочная цена 7500 рублей
Чем отличаются дренажные насосы от фекальных
Разница между этими двумя видами оборудования заключается главным образом в возможностях. Если дренажный насос способен работать со стоками, содержащими твердые частицы достаточно крупных размеров, то фекальные предназначены для отвода жидкости с примесями, имеющими минимальный диаметр фракций.
Поэтому последние обычно оснащаются различными измельчителями и другими режущими механизмами, позволяющими уменьшить размеры взвесей.
Обзор популярным моделей
Модель Grundfos Unilift CC
Рассмотрим несколько различных насосов, пользующихся спросом на рынке. Одними из самых популярных являются агрегаты марки Grundfos Unilift CC. Они представляют собой одноступенчатые погружные агрегаты, предназначенные для работы с дренажными и сточными водами. Если требуется произвести откачку воды из помещений при уровне до 3 мм, то достаточно избавиться от сетчатого фильтра и оборудование готово к эксплуатации.
Такие насосы могут использоваться в качестве стационарных или временных агрегатов. Они имеют клапан с отверстием и поворотным диском, что препятствует появлению в системе обратного потока. Если требуется подключить устройство к отверстиям с различными диаметрами, то используют переходник. Он позволяет обеспечить герметичное соединение элементов.
Среди фекальных насосов наибольшей популярностью пользуются агрегаты марки ЦМФ. Это погружные моноблочные аппараты, предназначенные для работы с жидкостями с температурой до 45°C. Они могут применяться для откачивания жидкости содержащей включения размером до 25 мм. Электронасосы этой модели рекомендуют использовать для канализационных колодцев.
Критерии выбора оборудования и ухода за ним
Насосы марки ЦМФ
Подводя итоги стоит отметить некоторые моменты, ориентируясь на которые следует выбирать дренажный или фекальный насосы.
Первый фактор – это условия работы. Хотя дренажные агрегаты достаточно легко справляются с перекачиванием сточных вод, все же не стоит использовать их если степень загрязнения выше допустимых параметров.
Наличие в жидкости песка может привести к поломке агрегата. Поэтому для строительных площадок, где стоки могут содержать крупные частицы, рекомендуется применять фекальный насос с измельчителем.
Конечно дренажный агрегат вполне сможет справиться с осушением водоема, но выбирая его нужно учитывать, что 1м длины по вертикали равен 10 м по горизонтали. Поэтому для ямы глубиной в 5 м потребуется шланг длиной не более 50 м.
Скорость работы их обычно низкая, так как они рассчитаны на эксплуатацию в условиях постоянного увеличения объема воды. Покупая такой агрегат учтите, что наиболее эффективно он будет работать при минимальной высоте подъема стоков.
Смотрим видео, критерии выбора оборудования:
Специалисты советуют особое внимание обращать и на мощность насоса. Именно этот параметр являются определяющим будет ли оптимальным выбранная модель
Если требуется максимальное осушение резервуара, то не стоит приобретать насос с поплавком. Последний не даст полностью откачать жидкость из резервуара.
Заключение
Если вы будете выбирать дренажный или фекальный насос с учетом всех приведенных выше рекомендаций, то он послужит вам длительное время без поломок и аварийных ситуаций. Естественно, что лучше отдавать предпочтение моделям от ведущих производителей. Не всегда дешевые модели соответствуют всем заявленным в документации характеристикам, а значит их использование не будет эффективным.
Классификация устройств в зависимости типа конструкции и назначения
Дренажное насосное оборудование, по типу конструкции бывает двух категорий. Такие аппараты могут быть погружными либо поверхностными. По назначению, такие устройства, исходя из показателей их мощности, могут условно относиться к бытовому или промышленному классу.
Описание агрегатов поверхностного типа
Поверхностные дренажные насосы устанавливаются непосредственно над самим резервуаром с жидкостью. Для размещения этих агрегатов необходимо заранее подготовить сухую и ровную поверхность. Для откачки жидкости и резервуара используется специальный рукав, который может быть выполнен в виде резинового шланга либо трубы ПВХ. Поверхностные насосы, используемые для откачки жидкостей, оснащаются двумя рукавами (трубами):
- Входным (служит для поступления, закачки жидкости).
- Выходным (используется для дальнейшего отведения сточных вод, поступающих в устройство из резервуара).
Стоит отметить, что дренажные насосы поверхностного типа, способны осуществлять свою работу без участия оператора, функционируя в автоматическом режиме. Для этого они дополнительно оснащаются специальным поплавковым датчиком, который контролирует уровень откачиваемой из резервуаров жидкости.
К преимуществам поверхностных агрегатов следует отнести:
- Простоту монтажа;
- Проведение быстрого, при необходимости, демонтажа;
- Не требует сложного обслуживания (достаточно вовремя очищать от грязи и смазывать детали).
Однако, несмотря на высокий уровень мобильности, и простоты эксплуатации, у таких дренажников есть и некоторые недостатки. Стоит отметить, что они не способны вести откачку сточных вод, которые залегают на большой глубине. Это обусловлено тем, что предельное значение глубины всасывания жидкости у этих аппаратов составляет не более 12 м.
Описание моделей погружного типа
Принцип работы у погружных дренажных насосов для грязной воды, практически такой же, как и у устройств поверхностного типа. Однако эти аппараты, как правило, применяются для откачки грязных, сточных вод, расположенных в глубоких траншеях либо резервуарах. Часто такое оборудование используется для очистки колодцев.
В отличие от моделей поверхностного типа, погружные дренажники откачивают жидкость без использования специального патрубка либо шланги. Проще говоря, процесс перекачивания сточной воды осуществляется самим насосом. Для защиты рабочих элементов от всевозможных повреждений, днище этого устройства оснащается специальным фильтром сетчатого типа. Этот фильтр задерживает крупные, нерастворимые в воде частицы грязи, почвы или песка.
Такие аппараты способны осуществлять откачку стоков на глубине до 50 м. Однако их не рекомендуется использовать для опустошения небольших резервуаров, показатель глубины которых составляет менее 20 м. Чтобы такие агрегаты смогли функционировать в траншеях или емкостях небольшой глубины, их двигатель придется оснащать дополнительной системой охлаждения. В противном случае из-за перегрева, двигатель может выйти из строя.
Аппараты бытового класса
Дренажные насосы бытового класса обладают широким спектром использования. Такие агрегаты можно применять для:
- Устранения стоков и воды из погреба либо подвальных помещений;
- Перекачки жидкости из разных бассейнов;
- Удаления жидкости из колодцев технического назначения;
- Обеспечения полива приусадебного участка (в качестве резервуара для отбора жидкости используется бочка или естественный водоем).
Показатель производительности у такого однофазного оборудования в среднем, составляет около 800 литров за одну минуту. Кроме того, максимальная высота подъема жидкости у таких агрегатов составляет не более 25 м.
Модели промышленного назначения
Насосы, относящиеся к промышленному классу, как правило, в подавляющем большинстве, используются разнообразными строительными компаниями, службами спасения (МЧС), коммунальными службами. Они отличаются высоким уровнем мощности, а также большой производительностью. Эти аппараты предназначены для:
- Ликвидации разнообразных аварийных подтоплений;
- Отвода сливов промышленных предприятий;
- Осушения разнообразных объектов, например таких, как коллекторные котлованы;
- Устранения стоков из забитых, засоренных трубопроводов или резервуаров канализационной системы.
В промышленности, как правило, пользуются дренажниками, которые оснащены электрическими двигателями и корпусом, сделанным из чугуна. Такие аппараты могут применяться для перекачивания стоков, размер частиц загрязнений у которых варьируется до 20 мм. Уровень производительности у таких 3-х фазных агрегатов составляет до 1500 литров в минуту. Кроме того, они могут поднимать жидкости на высоту до 150 м.
Способы установки
Разительных отличий в монтаже обеих модификаций практически нет. Однако в фекальной группе есть агрегаты, которые называются полупогружными. Это насосы, к которым присоединена труба с улиткой на конце. Сбоку установлена еще одна труба с выходным патрубком. Обе трубные части располагаются параллельно друг другу и имеют практически одинаковую длину.
Внутри первой трубы находится вал, который соединяет электродвигатель прибора с крыльчаткой, расположенной внутри улитки. Он же передает ей вращающийся момент от мотора.
Сам монтаж агрегата проводится снаружи, корпус насоса, в котором расположен электродвигатель, находится не в воде. Вторая половина с улиткой, крыльчаткой и выходным патрубком, наоборот, помещается в канализационные стоки, которые перекачиваются через вторую трубу.
Нередко, многие владелицы загородной недвижимости, при выборе насоса не видят разницы между моделями, относящимися к разным видам, и чаще всего такая путаница возникает между дренажными и фекальными установками. Проблема, вероятно, связана с тем, что обе они предназначены для работы с не очень чистыми жидкостями. А между тем отличие дренажного насоса от фекального довольно просто и очевидно.Так как эти две установки предназначены для перекачивания жидкостей, выбор их следует производить исходя из качества и температуры последних
Конечно, не исключены ситуации, когда они могут быть взаимозаменяемыми, но так как они предназначены для разных целей, то этот факт нужно принимать во внимание, прежде всего во избежание поломки или выхода прибора из строя
Монтаж насоса
Установить дренажный насос несложно, эта задача под силу любому, но все-таки нужно немного пояснений. Погружной агрегат просто опускается в скважину и подсоединяется к электросети.
Совет! Лучше всего, если вы установите прибор немного выше дна колодца или другого резервуара, так как там скапливается песок, ил и грязь. Таким образом, вы значительно снизите нужду в прочистке насоса от этих загрязнений.
Поверхностный насос нуждается в закреплении в сухом надежном месте, затем подсоединить шланги для отвода жидкости, подключить к сети и запустить.
Важно! Насос работает во влажной среде, поэтому его нужно заземлить в обязательном порядке. Если у вас нет розетки с заземление, но осуществите это своими руками
Вместе с дренажным насосом не забудьте приобрести шланги нужного диаметра и длины, так как обычные садовые шланги не пригодятся.
Совет по подбору модели насоса
Для разных условий работы рекомендуется выбирать подходящую модель дренажного насоса. Вот небольшая подсказка на эту тему:
- Откачка воды из подвала. Тут пригодиться дренажник с пластиковым корпусом. А) Pedrollo TOP перекачивает воду с напором от 7 до 14 метров, способен качать жидкость с твердыми частицами с диаметром до 1см. Б) Sprut S 1, S 2 подобен первому по характеристикам, но более бюджетный;
- Откачка горячей воды. В таких условиях нужно использовать особый тип насоса: Pedrollo RXm , Grundfos , Unilift типа KP 150 A 1 или KP 250 A 1;
- Фонтаны. Для таких целей можно приспособить Pedrollo Dm 10/20/30.
При выборе дренажного насоса для загородного дома, советуем вам приобретать универсальную модель. Разумно, если он будет способен качать как чистую воду, так и смесь воды с илом или песком, в случае затопления подвала, например. Для бытового пользования наилучший вариант это погружной насос средней мощности с верхним забором воды. Его нетрудно устанавливать, так как он небольшой. Он не нуждается в частом обслуживании и более долговечный.
Чем отличаются дренажные насосы от фекальных
Разница между этими двумя видами оборудования заключается главным образом в возможностях. Если дренажный насос способен работать со стоками, содержащими твердые частицы достаточно крупных размеров, то фекальные предназначены для отвода жидкости с примесями, имеющими минимальный диаметр фракций.
Поэтому последние обычно оснащаются различными измельчителями и другими режущими механизмами, позволяющими уменьшить размеры взвесей.
Обзор популярным моделей
Модель Grundfos Unilift CC
Рассмотрим несколько различных насосов, пользующихся спросом на рынке. Одними из самых популярных являются агрегаты марки Grundfos Unilift CC. Они представляют собой одноступенчатые погружные агрегаты, предназначенные для работы с дренажными и сточными водами. Если требуется произвести откачку воды из помещений при уровне до 3 мм, то достаточно избавиться от сетчатого фильтра и оборудование готово к эксплуатации.
Такие насосы могут использоваться в качестве стационарных или временных агрегатов. Они имеют клапан с отверстием и поворотным диском, что препятствует появлению в системе обратного потока. Если требуется подключить устройство к отверстиям с различными диаметрами, то используют переходник. Он позволяет обеспечить герметичное соединение элементов.
Среди фекальных насосов наибольшей популярностью пользуются агрегаты марки ЦМФ. Это погружные моноблочные аппараты, предназначенные для работы с жидкостями с температурой до 45°C. Они могут применяться для откачивания жидкости содержащей включения размером до 25 мм. Электронасосы этой модели рекомендуют использовать для канализационных колодцев.
Критерии выбора оборудования и ухода за ним
Насосы марки ЦМФ
Подводя итоги стоит отметить некоторые моменты, ориентируясь на которые следует выбирать дренажный или фекальный насосы.
Первый фактор – это условия работы. Хотя дренажные агрегаты достаточно легко справляются с перекачиванием сточных вод, все же не стоит использовать их если степень загрязнения выше допустимых параметров.
Наличие в жидкости песка может привести к поломке агрегата. Поэтому для строительных площадок, где стоки могут содержать крупные частицы, рекомендуется применять фекальный насос с измельчителем.
Конечно дренажный агрегат вполне сможет справиться с осушением водоема, но выбирая его нужно учитывать, что 1м длины по вертикали равен 10 м по горизонтали. Поэтому для ямы глубиной в 5 м потребуется шланг длиной не более 50 м.
Скорость работы их обычно низкая, так как они рассчитаны на эксплуатацию в условиях постоянного увеличения объема воды. Покупая такой агрегат учтите, что наиболее эффективно он будет работать при минимальной высоте подъема стоков.
Смотрим видео, критерии выбора оборудования:
Специалисты советуют особое внимание обращать и на мощность насоса. Именно этот параметр являются определяющим будет ли оптимальным выбранная модель
Если требуется максимальное осушение резервуара, то не стоит приобретать насос с поплавком. Последний не даст полностью откачать жидкость из резервуара.
Заключение
Если вы будете выбирать дренажный или фекальный насос с учетом всех приведенных выше рекомендаций, то он послужит вам длительное время без поломок и аварийных ситуаций. Естественно, что лучше отдавать предпочтение моделям от ведущих производителей. Не всегда дешевые модели соответствуют всем заявленным в документации характеристикам, а значит их использование не будет эффективным.
- Насколько хорош ручной насос для скважины
- Подбираем с умом насос фекальный для дачи
- Аспекты грамотного подбора насоса для канализации
- Производим чистку колодца дренажным насосом
- Выбираем надежные фекальные канализационные насосы
Выбор дренажного насоса: критерии
Помимо назначения насоса важно учитывать ряд других его особенностей. В список критериев подбора насоса относят:
Особенности эксплуатации. Определяют, допустимый процент примесей и максимальный диаметр фракций сторонних частиц. Если в жидкости встречаются слишком крупные частицы примесей, лучше выбрать специальные агрегаты. Дренажный насос больше подойдет для откачки воды из затопленных помещений. Если нужно перекачать фекалии, то для этого есть специальное оборудование со встроенными измельчителями.
Технические возможности
Для покупки оборудования важно понимать, каким критериям должен отвечать насос. При расчете мощности ориентируйтесь, что один метр по вертикали при перекачивании воды равен 10 метрам по горизонтали
При выкачке воды с глубины уменьшается показатели скорости транспортировки воды. Вы должны сделать все замеры, чтобы правильно подобрать устройство для эксплуатации. Мощность насоса влияет и на производительность насоса, поэтому этот показатель играет большую роль при выборе модели.
Производитель и модификация. Цена – главный критерий этого подпункта. Если вы ищите насос для длительного использования высокого качества, не нужно ограничиваться только ценовой политикой. Ключевым параметром будет ориентировка на место установки и условия эксплуатации. Производители предлагают различную автоматику, которую можно использовать для увеличения срока пользования насосом. Поплавковый механизм не подойдет только для осушения резервуаров, поскольку отсутствие воды будет блокировать работу насоса.
