Для чего используются дренажные канализационные насосы

Автоматическое управление дренажным насосом

Ручное управление дренажным оборудованием невозможно. Постоянное контролирование уровня откачиваемой жидкости, запуск и остановка производительного процесса требует постоянного участия человека. Для облегчения труда дренажные насосы оборудованы автоматическими контролирующими и управляющими механизмами.

Для бытового предназначения дренажные насосы дополняются минимальной автоматикой.

•  поплавки помогают определить уровень воды в емкости. В них вмонтированы датчики, включающие и отключающие дренажный насос по мере наполнения резервуара;
• термореле – предназначено для срабатывания в случае повышения температуры нагрева оборудования, исключая вероятность перегревания и поломки механизмов.

Дренажные насосы для промышленного применения дополняются более сложным автоматическим контролем, который не применяется в бытовом исполнении вследствие высокой цены.

Критерии выбора

Выбрать подходящий вид устройства, чтобы выкачивать воду из бассейна, не просто. Надо иметь представление об условиях работы, особенностях конструкции и параметрах насосных установок.

При подборе нужной модели последовательно рассматривают все аспекты, касающиеся откачки воды из данного бассейна, чтобы определить наиболее удачное сочетание характеристик.

По материалу

В конструкции могут быть использованы детали из технопласта. Они обладают меньшей прочностью, чем полностью металлические модели. При этом, в бассейнах используется достаточно чистая вода, не имеющая крупных взвешенных частиц. Поэтому, в данном случае можно использовать модели с пластиковым рабочим колесом.

Кроме того, надо внимательно рассматривать, какой именно металл использован при изготовлении насоса. Поскольку он имеет дело с водой, надо исключить возможность коррозии, поэтому лучшим вариантом станет модель из нержавеющей стали.

Нередко встречаются ситуации, когда сам корпус из нержавейки, но крепежные элементы — из обычной стали. Такие модели не смогут долго работать, а при выполнении ремонта создадут дополнительные сложности — ржавые винты значительно усложняют разборку устройства.

По характеристикам откачиваемой среды

Насосы делятся на группы по типу перекачиваемой среды:

• для чистой воды, с незначительным допустимым содержанием мелких твердых частиц;
• для воды с определенным содержанием твердых включений (обычно, в характеристиках модели указывается допустимая величина и количество посторонних компонентов);
• грязевые насосы, предназначенные для откачки густых и вязких жидкостей.

Вода в бассейне, даже самая грязная, не содержит большого количества твердых частиц. Поэтому, выбирая насос, можно рассматривать модели из первой группы.

По производительности

Производительность насоса — основная характеристика, определяющая, как быстро он сможет откачать всю воду из чаши.

Для того, чтобы правильно подобрать модель, необходимо знать объем своего бассейна и количество воды в нем.

При рассмотрении характеристик устройства надо учитывать, в каких единицах указана производительность — это могут быть м3/ч, или л/мин.

Надо знать, что в одном м3 содержится 100 л, т.е. бассейн объемом 3,7 м3 вмещает 3700 л. Так можно примерно подсчитать, за какое время данная модель сможет выкачать всю воду. Если для выполнения задачи потребуется целый день (или несколько суток), надо поискать более производительный насос.

По диаметру

Диаметр корпуса насоса не играет роли, поскольку бассейн достаточно велик и может вместить корпус или шланг насоса без затруднений.

Однако, рекомендуется обратить внимание на размеры всасывающего патрубка или диаметр всасывающего шланга (на поверхностных моделях). Сечение этих элементов определяет пропускную способность и косвенным образом определяет производительность устройства

Рекомендуется выбирать модели с большими диаметрами всасывающих труб или приемных элементов.

По типу выключателя

Существуют насосы с ручным запуском и отключением. Однако при откачке бассейна на работу уходит много времени.

Владелец может пропустить момент, когда вода уже удалена, и пора останавливать работу насоса. Поэтому, рекомендуется использовать модели с поплавковым выключателем.

Как только уровень станет слишком низким, поплавок опустится и даст команду на отключение насоса. Это поможет защитить устройство от перегрева.

Классификация

Насос грязевой погружной может откачивать воду с разной степенью загрязнения, поэтому их разделяют на несколько групп.

• Для слабозагрязненной воды, и чистой тоже. С их помощью можно перекачивать воду, в которой взвешенные частицы не превышают размера 5 мм. Используют их для откачки жидкостей из колодцев, скважин, бассейнов, резервуаров, в которых собирается дождевая вода. Производительность таких насосов – 83-230 л/мин, напор до 12 м.
• Грязная вода, в которой частицы не превышают размера 25 мм. Их применяют, если надо очистить дренажные колодцы, канализационные и так далее. производительность – 37-450 л/мин, напор до 22 м.
• Если частицы грязной воды в пределах 38 мм. Это мощные агрегаты, с помощью которых можно осушать затопленные подвалы, участки территории, накопительные отстойники и другие идентичные сооружения.
• Промышленные модели, используемые в канализационных системах. Они могут перекачивать стоки с включениями, размер которых составляет 120 мм. Производительность – до 1500 л/мин, напор до 150 м. Работать они могут не только от электродвигателей, есть модели, ротор которых вращается от вала дизельной установки. Такие агрегаты являются мобильными, поэтому их чаще всего используют службы МЧС. На промышленных и строительных объектах используют в основном электрические модели, в конструкцию которых устанавливается мощный радиатор. Его задача – отводить тепло от электродвигателя, который помещен в чугунный корпус. Последний является трехфазным, а значит, требует подвода напряжения 380 вольт.

Откачка сильно загрязненной воды

Если разобраться в этом разделении, то можно отметить одну закономерность. В общем, все это оборудование можно поделить на два класса: бытовое и промышленное. То есть, три первые позиции – это небольшие по размерам агрегаты, которые можно использовать в быту (на дачных участках, в подвалах многоквартирных домов и так далее). А так как сами погружные насосы для грязной воды сталкиваются в процессе работы именно с грязной водой, то есть агрессивной, то производители изготавливают в основном их или из нержавеющей стали, или из полимера усиленного типа.

Есть в классификации данного вида оборудования один подвид, который называется шламовый погружной насос. Шлам – это и есть грязь, только сам насос предназначен для перекачки этой грязи, в которой концентрации воды меньше, чем ее самой. Поэтому чаще всего данный подвид используют для осушения котлованов в строительстве, подвалов недостроенных зданий, его используют при буровых работах. Незаменим шламовый насос и при откачке воды из горных проходок, им же прокачивают скважину перед ее пуском в эксплуатацию. То есть, работы для него много, а в некоторых случаях он просто незаменим.

Погружной насос шламового типа

В быту шламовые насосы погружного типа используются нередко. К примеру, с их помощью можно очистить канализационный колодец или септик от илового осадка, его применяют для осушения траншей или котлованов под строительство каких-нибудь объектов, его устанавливают в подвалы для откачки воды после затопления.

Область применения дренажного насоса

Дренаж – слово французского происхождения, в переводе обозначает искусственное удаление водных масс с поверхности или из-под земли. Дренажное оборудование применяют для удаления воды из цокольных этажей, колодцев, затопленных поверхностей.

Можно использовать насос на строительных площадках. Он с успехом справится с откачиванием грунтовой воды, магистральных инженерных сетей. С его помощью можно очистить закрытые искусственные водоемы от осадка и ила.

Область применения дренажного насоса настолько обширна, что перечислять можно очень долго. Строительство, промышленность, приусадебные хозяйства, инженерные коммуникации, большие и малые объемы жидкостных и вязких грязевых потоков возможно отвести при помощи насоса.

Вторая сторона применения – подача воды на приусадебные участки из колодцев или водоемов.

Особенностью дренажного насоса является простота в его выполнении, легкость в монтаже и использовании. Небольшой вес позволяет без особых затруднений переустанавливать оборудование в необходимые места.

Дренажный насос может выполнять откачивание водного потока в аварийных случаях и при постоянном использовании. Двигатель насоса охлаждается откачиваемой водной массой, которая защищает его от перегрева. Дренажное оборудование безопасно, так как имеет функцию заземления.

Выбор дренажного насоса по физическим параметрам

Для определения подходящего дренажного насоса для канализации необходимо определить мощность, условия функционирования, напор и объем водного потока и применить расчеты к требуемой модели.

Для качественной производительности следует рассчитать мощность насоса. Для чего необходимо взять отношение объема резервуара ко времени, затрачиваемому на выполнение перекачивания жидкости. Расчетная величина и будет минимальной требуемой мощностью дренажного насоса.

Напор дренажного насоса выбирается исходя из высоты подъема жидкости и от отводимого расстояния. На каждый вертикальный метр подъема приходиться 10 метров горизонтального отвода.

То есть, если в паспорте изделия обозначен напор воды, равный восьми метрам – это соответствует 80 метрам горизонтального отвода потока или 8 метрам вертикального.

Какие критерии оценивать при выборе дренажного насоса

При выборе дренажной помпы учитывают ее назначение и другие особенности:

• условия работы;
• возможная глубина погружения и создаваемый напор;
• конструктивное исполнение.

Возможности оборудования заложены в технических характеристиках, ограничиваются загрязненностью воды. Если присутствующие в жидкости частицы крупнее, чем пропускает сетка рабочей камеры, оборудование не справится с поставленной задачей в полной мере.

Каждый агрегат имеет свое назначение: перекачивать чистую воду с мелкими фракциями посторонних примесей или грязную с твердыми частицами. Особенности применения заложены в конструкции. Чтобы высушить затопленное помещение, понадобится насосное оборудование с встраиваемым поплавком. На строительной площадке, для канализации подходят фекальные насосы с измельчителем.

Основной параметр любого насосного оборудования — напор, создаваемый на выходе, и производительность. Давление, развиваемое рабочим колесом, должно не только поднять жидкость, но и преодолеть гидравлическое сопротивление в трубопроводах. Вода должна дойти до того места, где дальше сливается самотеком. Если помпа служит для орошения участка, требуется избыток давления минимум 0,5 атм, чтобы работали поливальные устройства.

Учитывают диаметр трубопроводов

Если он больше 25 мм, внутреннее сопротивление не принимают во внимание. Уменьшение сечения шланга приводит к возрастанию сопротивления

Например, 4 м горизонтальной трубы диаметром 16 мм понижают напор как 1 м вертикального шланга — на 0,1 атм.

К особенностям конструкции относятся напряжение и мощность двигателя. Бытовые аппараты рассчитаны на питание от 220 В, трехфазные на 380 В встречаются редко. Минимальная мощность — 350 Вт. Стремиться выбрать самое мощное оборудование не стоит — у него высокая стоимость, большой вес, габариты, оно скорее нагревается. Решающего значения мощность не имеет — она важна, чтобы рассчитать электролинию, защитную автоматику.

Обращают внимание на материал корпуса, особенности рабочего узла, наличие поплавкового выключателя. Важный момент — температура жидкости

Бытовые приборы рассчитаны максимум на 40°С.

Как выбрать

Часто дренажный насос подбирается неверно. Оборудование не будет справляться или простаивать, а двигатель работать с перегрузкой, либо в холостую. При неграмотном выборе возможен сбой рабочих процессов и выход из строя.

Характеристики дренажного насоса:

• Производительность — это объём воды, который устройство способно перекачать за определённое время.
• Напор — показывает максимальное расстояние, на которое перекачивается вода, или высоту подъема жидкости. Надлежит учитывать потерю напора в зависимости от дальности трубопровода.
• Допустимый размер твердых частиц, которые способна пропустить рабочая камера аппарата.
• Температура воды преимущественно не должна быть выше 35-40 градусов.
• Уровень забора воды — у некоторых моделей минимальный уровень забора жидкости 2 мм, то есть они способны выкачать ее практически всю.
• Корпус и крыльчатки дренажных насосов обычно сделаны из высокопрочного полимера или из чугуна и нержавеющей стали.
• Диаметр выходного патрубка насоса подбирается в зависимости от степени загрязнённости жидкости, для достижения максимально эффективной работы.

Перед крыльчаткой рекомендуется устанавливать сетчатые фильтры, защищающие рабочие органы от попадания крупных частиц. Если перемещаемая жидкость сильно загрязнена, то можно использовать погружные фекальные насосы. На них установлены измельчители, которые при помощи лопастей устраняют крупные загрязнения. При учете всех вышеперечисленных факторов погружные насосы будут эксплуатироваться более эффективно. Так можно выбрать модель, оптимально подходящую для требуемых условий.

Пять главных ошибок при выборе аппарата для откачки воды

1. Покупка поверхностного насоса для откачки воды с большой глубины. Если глубина колодца больше девяти метров, с задачей справится только погружное устройство.
2. Попытка работы с химическими жидкостями. Большинство бытовых аппаратов рассчитаны только на откачку воды. Для работы в агрессивной среде применяются насосы, сделанные из специальных прочных материалов.
3. Выбор более слабого насоса, чтобы сэкономить на электроэнергии. Насос мощностью 1000 Вт выполнит работу за час, 400-ваттный — за 2,5 часа. Расход электричества будет одинаковым. Стоит учитывать амортизацию двигателя: чем меньше по времени работает мотор, тем дольше он прослужит.
4. Выбор более мощной мотопомпы, чем требуется для работы. Для откачки воды из неглубокого подвала и орошения небольшого огорода будет достаточно устройства производительностью до 20 000 л/ч. Если вы купите аппарат с более высокой мощностью, то а) переплатите за саму машину, б) в процессе эксплуатации будете больше платить за топливо и техобслуживание.
5. Неправильное прочтение характеристик. Производители указывают максимальные показатели, рассчитанные на основании работы в так называемых «нулевых точках», идеальных условиях. Пример: мотопомпа мощностью 400 Вт, производительностью 7000 л/с и высотой подъёма 6 м. Задача: поднять воду из колодца глубиной 3 метра и отвести в бак, который расположен на расстоянии 30 метров. Итог: насос не справится с этой задачей из-за потерь, которые возникнут при подъёме и перекачивании воды.

Основные отличительные характеристики погружных дренажных насосов:

Свободный проход твердых частиц.Основной показатель, влияющий на сферу применения. Зависит от типа рабочего колеса и конфигурации проточной части. У большинства погружных дренажных насосов свободный проход частиц находится на уровне от 3 мм до 12 мм.

Тип автоматического выключателя:

• стандартный поплавковый выключатель на гибком кабеле
• вертикальный интегрированный в корпус или выносной поплавок (некоторые модели Grundfos KP-AV, DAB Verty Nova)
• сенсорные датчики уровня

Тип рабочего колеса:

• канальное (одно и многоканальное) рабочее колесо
• полуоткрытое рабочее колеса
• колесо типа Vortex (DAB Verty Nova)

Материалы изготовления основных деталей.Основные материалы — пластик, нержавеющая сталь, чугун. Причем мы расположили материалы в порядке возрастания цены готового изделия. Да, именно так — насосы из чугуна часто самые дорогие.

Остаточный уровень жидкости на полу.Эта характеристика особенно важна при откачке воды из жилых помещений и подвалов. Все дело в том, что одни дренажные насосы должны быть всегда полностью погружены в жидкость, а другие допускают частичное погружение. От этого зависит и остаточный уровень воды на полу.

Для большинства бытовых моделей это значение составляет несколько сантиметров, однако существуют модели, которые способны как пылесос собрать всю воду с пола, оставив всего несколько миллиметров (например, модели Verty Nova или Unifilt CC со снятой крышкой).

Цена дренажного насоса.Цена это тоже характеристика. Разброс цен на дренажные насосы зависит от многих факторов. Почему одни насосы стоят дорого, другие дешево или очень дешево? Ответ на этот вопрос существует, однако это тема настолько обширна, что для тех кому интересно мы написали целую статью на эту тему на примере насосов для скважин.

Монтаж бытовых дренажных насосов не требует специальных навыков. Присоединяем напорный шланг, опускаем насос в жидкость и включаем в розетку.

Для чего нужен насос

Какую роль в процессе сбора, транспортировки и выкачки стоков выполняет фекальный насос для канализации?

Септик, как правило, состоит из двух резервуаров. В первом собираются твёрдые стоки, которые оседают на дно и перерабатываются бактериями. Во втором происходит очистка сточных вод и переработка их в техническую воду, которая может использоваться в хозяйственных целях. Бактерии из первого отделения неспособны переработать всё, поэтому остатки скапливаются на стенках, оседают на дне. Если их периодически не откачивать, начнутся проблемы не только с функционированием канализации, но и с состоянием экологии на участке.

Самодельный насос для септиков

Фекальный насос — специальная установка, предназначенная для переработки и выкачки нечистот из септика. В виду своей дороговизны они не так часто устанавливаются. Если же применить обычный насос, он вскоре выйдет из строя, так как не предназначен для переработки твёрдых отходов. Чтобы адекватно решить эту проблему, можно выполнить самодельный насос для канализации.

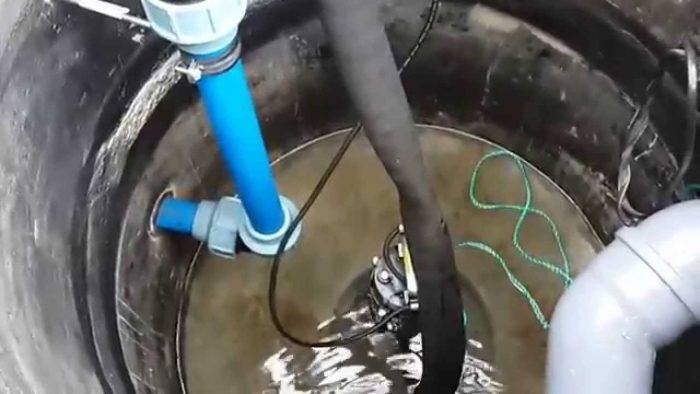

Монтаж насоса

Установить дренажный насос несложно, эта задача под силу любому, но все-таки нужно немного пояснений. Погружной агрегат просто опускается в скважину и подсоединяется к электросети.

Совет! Лучше всего, если вы установите прибор немного выше дна колодца или другого резервуара, так как там скапливается песок, ил и грязь. Таким образом, вы значительно снизите нужду в прочистке насоса от этих загрязнений.

Поверхностный насос нуждается в закреплении в сухом надежном месте, затем подсоединить шланги для отвода жидкости, подключить к сети и запустить.

Важно! Насос работает во влажной среде, поэтому его нужно заземлить в обязательном порядке. Если у вас нет розетки с заземление, но осуществите это своими руками

Вместе с дренажным насосом не забудьте приобрести шланги нужного диаметра и длины, так как обычные садовые шланги не пригодятся.

Совет по подбору модели насоса

Для разных условий работы рекомендуется выбирать подходящую модель дренажного насоса. Вот небольшая подсказка на эту тему:

• Откачка воды из подвала. Тут пригодиться дренажник с пластиковым корпусом. А) Pedrollo TOP перекачивает воду с напором от 7 до 14 метров, способен качать жидкость с твердыми частицами с диаметром до 1см. Б) Sprut S 1, S 2 подобен первому по характеристикам, но более бюджетный;
• Откачка горячей воды. В таких условиях нужно использовать особый тип насоса: Pedrollo RXm , Grundfos , Unilift типа KP 150 A 1 или KP 250 A 1;
• Фонтаны. Для таких целей можно приспособить Pedrollo Dm 10/20/30.

При выборе дренажного насоса для загородного дома, советуем вам приобретать универсальную модель. Разумно, если он будет способен качать как чистую воду, так и смесь воды с илом или песком, в случае затопления подвала, например. Для бытового пользования наилучший вариант это погружной насос средней мощности с верхним забором воды. Его нетрудно устанавливать, так как он небольшой. Он не нуждается в частом обслуживании и более долговечный.

Особенности моделей поверхностной установки

Все насосы можно разделить на три основные группы:

1. Поверхностные.
2. Погружные.
3. Полупогружные.

В данном случае рассматривается вариант исполнения, относящийся к группе оборудования поверхностной установки. Особенности насосов этого типа можно назвать нижеприведенные моменты:

1. Основная часть конструкции находится на поверхности, зачастую устанавливается в специальном сооружение для защиты от воздействия окружающей среды. Некоторые модели предназначены для временной установки: после использования проводится демонтаж конструкции.
2. Всасывание проводится через шланг, который опускается ниже уровня поверхности воды. По мере откачивания шланг придется опускать ниже, так как попадающий воздух в систему станет причиной существенного снижения давления.

Тот момент, что основная часть конструкции находится снаружи определяет простоту обслуживания. Погружные на протяжении всего времени эксплуатации находятся ниже уровня поверхности воды.

Как выбрать насосное оборудование

Чтобы выбрать насос, нужно учитывать его характеристики.

Максимальный напор и высота подъема

От показателя напора зависит расстояние, на которое насос поднимает стоки. Необходимо учитывать, что есть вертикально и горизонтально расположенные участки трубы. Для расчета параметра показатель горизонтального расстояния делят на 10 и складывают с вертикальным метражом от края емкости до насоса. Результат должен быть меньше того, который указан в документах к оборудованию, на 20-25%.

Необходимо также учитывать:

• диаметр труб;
• скорость движение жидкости;
• температуру и составляющие канализационных стоков;
• давление;
• материал трубопровода и другие факторы.

Если знаний в области обустройства канализационной системы нет, то можно получить консультацию мастера или приобрести аппарат с запасом мощности и напора, чтобы он работал долгое время.

Рабочая температура

Оборудование разделяют на следующие группы:

• для горячей воды (до +90°С);
• для холодных стоков (до +45°С).

Когда в канализацию поступает только холодная жидкость, то подойдет второй вариант. Прибор чаще всего монтируют в загородных домах. Кипящая жидкость попадает в канализацию во время аварийного сброса из отопления.

Корпуса погружных насосов изготавливаются как из пластика, так и из нержавеющей стали.

Наличие автоматики

Канализационным насосом сложно управлять вручную, т. к. для этого нужно находиться около оборудования.

Для упрощения эксплуатации прибора в комплекте с ним могут идти:

• термореле, предназначенное для отключения при высокой температуре;
• поплавок, запускающий и отключающий аппарат.

Риск засорения оборудования с измельчителем снижается при самоочищении его режущего элемента, если производителем предусмотрена эта функция. Она увеличивает время использования насоса без остановок. Благодаря самоочищению снижается вероятность перегрева прибора.

Электроснабжение и материал корпуса

Подключение к однофазной электросети позволяет запитать насос через стабилизатор или к переносному генератору при скачках напряжения. Чтобы работало трехфазное оборудование, необходим пульт управления. Это убережет прибор от перекосов фаз в электросети.

Выбирая насос, нужно учитывать предполагаемые нагрузки на прибор. Для обустройства канализации в доме с сезонным проживанием покупают погружной аппарат небольшой мощности или поверхностный прибор.

Суть процесса откачки канализации

При автономной системе канализации грязная вода стекает в выгребную яму или септик. Объем ямы или септика со временем наполняется сточными водами и их необходимо откачать. Иначе произойдет переполнение ямы, которое будет сопровождаться неприятным запахом и может сделать непригодной всю систему канализации.

Выкачать содержимое септика можно с помощью специального оборудования, самостоятельно или обратившись к специалистам. Существует широкий выбор насосов для откачки канализации, ознакомимся с их основными характеристиками.

Знаете ли вы? В японском городе Сува из сухого осадка канализационных отходов добывают золото. Его концентрация в отходах в 50 раз больше, чем в золотых шахтах при традиционной добыче. Все дело в том, что в городе производится много электроники, которая содержит драгоценный металл.

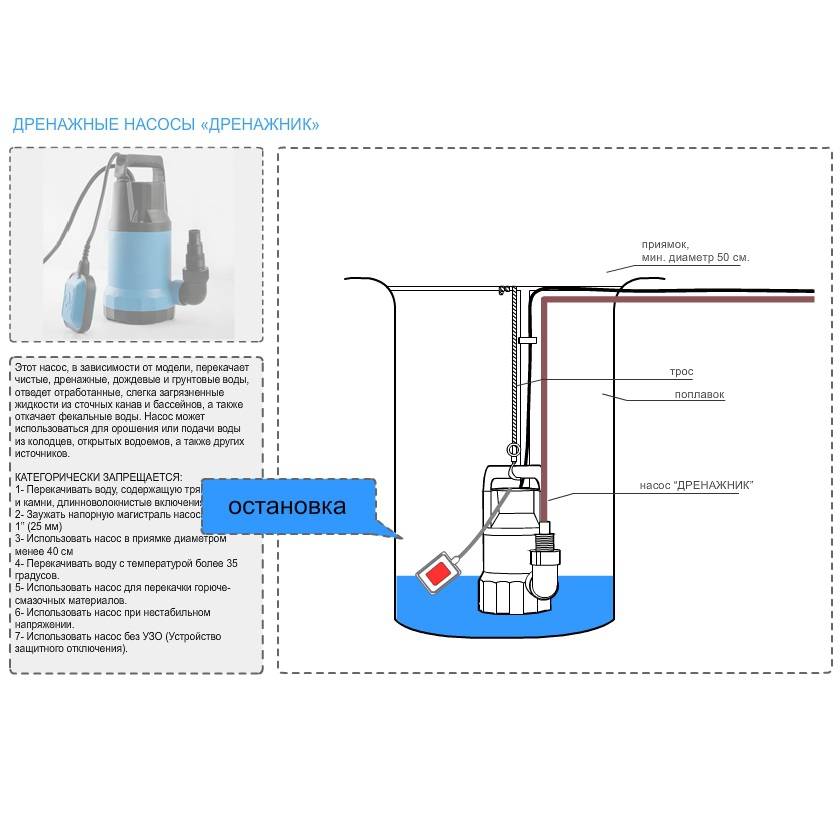

Установка дренажного насоса

Правильный монтаж и установка любой очистительной системы и откачивающего оборудования – залог длительной работы без поломок. Соблюдение инструкции по сбору и установке погружного дренажного насоса для воды поможет справиться с этой задачей даже неопытному мастеру.

1. Правильно будет подвесить насос на специальном тросе. Иногда неквалифицированные специалисты оставляют висеть агрегаты прямо на шлангах, отчего они быстро выходят из строя.
2. Водопровод для отвода жидкости следует соорудить заранее, продумав наличие теплоизоляции и минимальное количество изгибов.
3. Правильно установленный насос не должен касаться стенок колодца, в этом случае возможно повреждение движущихся элементов механизма.

https://youtube.com/watch?v=0o7sUWXCORc%250D

Виды канализационных насосов

По расположению во время откачки дренажные и фекальные установки делятся на 2 вида.

1. Поверхностные канализационные насосы. При работе их располагают на поверхности земли, а в откачиваемый колодец опущен водозаборный рукав. В этом случае усиленной защиты корпуса и электропроводки не требуется. Обычно для агрегатов устраивается специальная площадка и легкое укрытие. Это лишает их мобильности, хотя в продаже имеются и компактные экземпляры. Недостатки этого вида: высокий уровень шума и вибрации при работе, возможность перегрева во время откачки. Насосы комплектуются устройствами автоматики: контроля уровня жидкости и автоматического включения и выключения. Возникают трудности при его использовании в зимнее время. Для них характерна относительно низкая производительность и небольшой напор воды. Из преимуществ можно выделить их дешевизну, надежность и большой срок эксплуатации.
2. Погружные канализационные насосы. Как следует из названия, они рассчитаны на погружение в воду. С одной стороны, это решает проблему охлаждения насоса, с другой стороны, требует хорошей герметизации установки. Корпус насоса изготавливается из нержавеющих, ударопрочных материалов, электрический кабель имеет многослойную изоляцию. Они также имеют систему автоматического включения и отключения (обычно поплавкового типа). Отличаются хорошим напором, они мобильны, универсальны (можно использовать как для колодцев, так и в подвалах). Благодаря тому, что погружные насосы расположены в воде, они не шумят и не замерзают.
