Дровокол своими руками: чертежи и фото инструкции

Делаем простой дровокол своими руками

Наиболее простая механическая модель дровокола похожа на колодезный журавль. Конструкция практически идентична, но вместо ведра крепится резак либо ручки.

Соединение стоек с перекладиной легко сделать на основе шарнирного метода. Но потребуется качественная смазка.

Принцип работы:

• Чурбак устанавливается на подставку;
• Рычаг мощно направляется вниз;
• Энергия инерции придаёт ускорение и раскалывает заготовку;
• Процесс можно повторять до момента формирования полена с необходимой толщиной.

Подготовка материалов и инструментов

Сводится к выбору модели. Если это простая механическая модель, тогда потребуются трубы, упор и режущая часть.

В случае электрической количество инструментов и материалов значительно расширится. Для создания версии на основе бензина либо топлива потребуется соответствующий агрегат.

Чем сложнее модель, тем больше расходы и требования к безопасности. Потому выбор зависит от множества параметров и условий эксплуатации.

Процесс изготовления

Зависит от выбора модели. Самые простые создаются в течение нескольких часов.

Но электрические, на основе топлива требуют сложного подключения к агрегату, поскольку именно он заменяет физическую силу.

Схема сборки ручного устройства

Этот тип только облегчает процесс раскалывания поленьев, так что потрудиться всё-таки придётся.

Для изготовления нам понадобятся:

• материалы, которые уже имеются у вас, или придётся их докупить;
• чертежи, видеоуроки практиков, фото готовых экземпляров и рабочего процесса — найти эти материалы в интернете не так сложно;
• инструменты — болгарка, сварочный инвертор;
• навыки сварщика, умение составить и рассчитать схему и смекалка, ведь любую готовую схему надо будет приспособить к имеющимся у вас в наличии деталям.

Варится круглая рама, которая своим диаметром немного превышает диаметр чурок (приблизительно 23 см). Для этого необходимо взять круглую, толстую металлическую заготовку и приварить к ней две трубы, высота которых должна составлять 35 см. Чтобы закончить раму, сверху ещё потребуется приварить кольцо. Внизу устанавливается остриём наверх нож, а в основе проделываются отверстия для крепежей.

На нож устанавливается полено и сверху ударяется кувалдой. Однако стоит помнить, что такой дровокол подходит только для мягких пород деревьев.

Элементы конструкции

Для работы понадобятся:

1. Лист металла толщиной 4-5 мм.
2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
3. Вал.
4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
5. Ремень или цепь.
6. Подшипники, имеющие корпус.
7. Электродвигатель.
8. Провода.
9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с бензиновым двигателем. Рекомендуемый диаметр вала — от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

• электродрель со сверлами разного размера;
• молоток;
• сварочный аппарат;
• болгарка;
• рулетка, ключи;
• маркер.

Лом-колун

В плане сборки своими руками лом-колун является самым простым вариантом дровокола.

Работает он на основе энергии, получаемой от удара по колуну с помощью тяжёлого предмета. Представьте себе топор, поставленный на полено. И по обуху топора выполняется сильный удар с помощью кувалды. У ручного дровокола лома-колуна принцип тот же. Но, в отличие от топора с кувалдой, колуном удобнее работать, и производительность такого инструмента для заготовки дров выше.

Среди преимуществ конструкции дровокола такого типа можно выделить:

• высокий уровень безопасности;
• простота в изготовлении своими руками;
• компактность;
• быстрый переход от одного полена к другому;
• пользователь при работе держит спину прямо, что помогает при больших объёмах колки;
• нет необходимости нагибаться перед каждым поленом.

Но есть и недостатки. В основном сюда относят необходимость применения физической силы, а также громкий звук при работе. Так что стоит заранее обзавестись защитными наушниками.

Конструктивно лом-колун как самодельный дровокол состоит из 2 компонентов;

• колун и направляющая труба;
• ударная часть.

Последняя бывает наружной или внутренней. В первом случае ударная часть обхватывает направляющую трубу. А во втором входит внутрь этой трубы.

Чтобы лом-колун получился действительно работоспособным и эффективным, важно выполнить ключевое правило. Суть в том, чтобы ударную часть сделать максимально тяжёлой, а лезвие максимально лёгким

Только не забывайте, что ударную часть придётся поднимать вручную. КПД дровокола будет расти по мере увеличения разницы в массе между двумя компонентами.

Можно дать несколько рекомендаций относительно сборки такого дровокола:

• Старайтесь выдерживать достаточный ход ударной части, чтобы создавать большое усилие при колке дров. Оптимальная длина хода — это 50-60 см.
• Чтобы облегчить колун, для изготовления направляющей возьмите трубу с тонкими стенками. А лезвие старайтесь использовать тонкое, но прочное.
• Решить проблему вибраций при работе с ломом-колуном можно за счёт изготовления не металлических, а деревянных ручек. Если же ручки будут из металла, тогда приваривать их следует к наиболее массивной ударной части. Это также поможет минимизировать вибрации.
• Установите трубу из полипропилена между рабочими элементами. Это сделает ход более плавным, а также снизить шумность от удара друг от друга металлических частей.

Уже в процессе колки дров старайтесь использовать старую шину. Внутрь неё устанавливается полено и далее наносится удар. Так части древесины не будут разлетаться по сторонам. Плюс это более безопасно и удобно при заготовке большого количества дров.

Винтовой электродровокол

Если брать именно электрический домашний дровокол, который можно изготовить своими руками, то этот вариант справедливо считается наиболее простым в сборке. Поэтому конструкция пользуется заслуженной популярностью.

Принцип работы сравнительно простой. Поленья будут раскалываться с помощью конусного винта, имеющего крупную упорную резьбу. Винт вкручивается в древесину, что способствует её раскалыванию на части.

Минусом считается энергозатратность устройства, поскольку работать агрегат будет за счёт электричества. Если сравнивать с ломом-колуном и пружинным дровоколом, то и изготавливать будет сложнее.

Конструктивно электрический винтовой дровокол состоит из:

• конусного винта с резьбой;
• электродвигателя;
• редуктора;
• цепи или ремня со шкивами.

Ещё один большой минус — это повышенная травмоопасность дровокола. Так что работать с ним нужно предельно аккуратно.

Если крутящего момента окажется недостаточно, то винт может попросту заклинить в полене

Так что тут ещё важно грамотно подойти к выбору комплектующих для сборки

Многие рассматривают вариант дровокола из старой бензопилы. Но сама по себе бензопила необходима для заготовки поленьев. А потому разбирать и переделывать её в дровокол не лучшая идея.

Что же касается электрического винтового дровокола, то первостепенной задачей является обеспечение достаточного крутящего момента на винте. Тут можно рассмотреть несколько вариантов:

• Мощный двигатель. В основе конструкции будет лежать электромотор с высокой мощностью. Для таких задач потребуется двигатель примерно на 5-7 кВт. Минус в том, что электромотор будет довольно затратным в плане расхода электроэнергии. Зато обеспечит нужный уровень крутящего момента.
• Тяжёлый маховик. От большой массы тяжелее запускать мотор. Зато при таком подходе вероятность заклинивания конуса в дереве значительно ниже. Раскручиваясь, маховик обретает большую кинетическую энергию. Для остановки вращения необходимо серьёзное усилие. Если взять тяжёлый маховик, тогда будет достаточно установить двигатель на 2-3 кВт. Маховик монтируется на вал электромотора, а не в промежуточных валах цепи или ремня.
• Редуктор. Альтернативным решением будет применение редуктора, ременной или цепной передачи. Так можно снижать обороты на конусе, а также повышать крутящий момент. При этом цепная передача лучше, чем ременная. Хотя нельзя исключать вероятность пробуксовки со стороны звёздочки или цепи. Выгодным и рациональным решением будет стать электродвигатель малой мощности, но с высокими оборотами. Примерно 3000 об/мин. За счёт уменьшения оборотов редуктором или цепной передачей в 5 раз, параллельно в такой же степени будет увеличиваться крутящий момент на конусе дровокола.

Цепная и ременная передача подбираются так, чтобы конус совершал порядка 500-700 оборотов в минуту. Если обороты будут выше, то высока вероятность вырывания полена из рук. А это в значительной мере увеличивает травмоопасность дровокола.

Расстояние от стола до кончика конуса должно составлять 70-100 мм. Если сделать выше или ниже, это негативно отразится на качестве, эффективности и простоте колки дров.

Непосредственно под конусом приваривается пластина. Она нужна для того, чтобы полено не проворачивалось при подаче на рабочий вращающийся инструмент.

Работая с электрическим винтовым дровоколом, важно соблюдать несколько ключевых правил безопасности:

• не используйте перчатки, поскольку ткань может зацепиться за дровокол и затянуть руку;
• убедитесь, что с одежды не свисают никакие шнурки или ремни;
• установите на агрегат большую кнопку или педаль экстренной остановки;
• если это станок с маховиком, останавливаться должен не только мотор, но и сам вал;
• поленья подаются исключительно в вертикальном положении.

Не стоит игнорировать технику безопасности, поскольку дровокол такого типа относится к числу наиболее опасных устройств.

Ручной колун для дров своими руками

Рассмотрим одну из наиболее популярных и наименее проблемных моделей – пружинный дровокол.

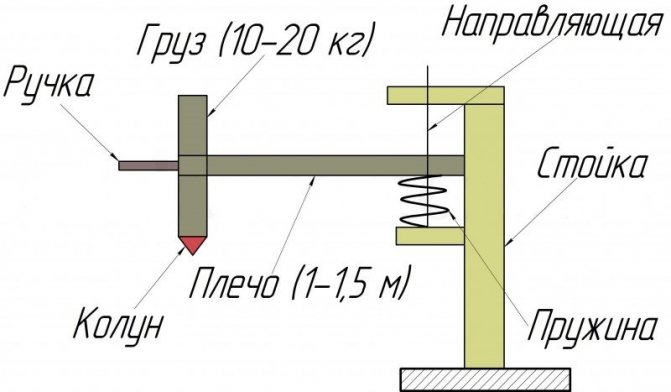

На схеме показана только часть устройства, без рычага.

Расположив над колуном груз и прикрепив к нему ручку, можно с заметно меньшим, чем при ручной рубке, усилием, колоть массивные колоды. При этом ручку (рычаг) не обязательно располагать со стороны колуна – более эффективной является конструкция по принципу колодезного журавля, причем чем длиннее рычаг, тем меньше силы необходимо прикладывать.

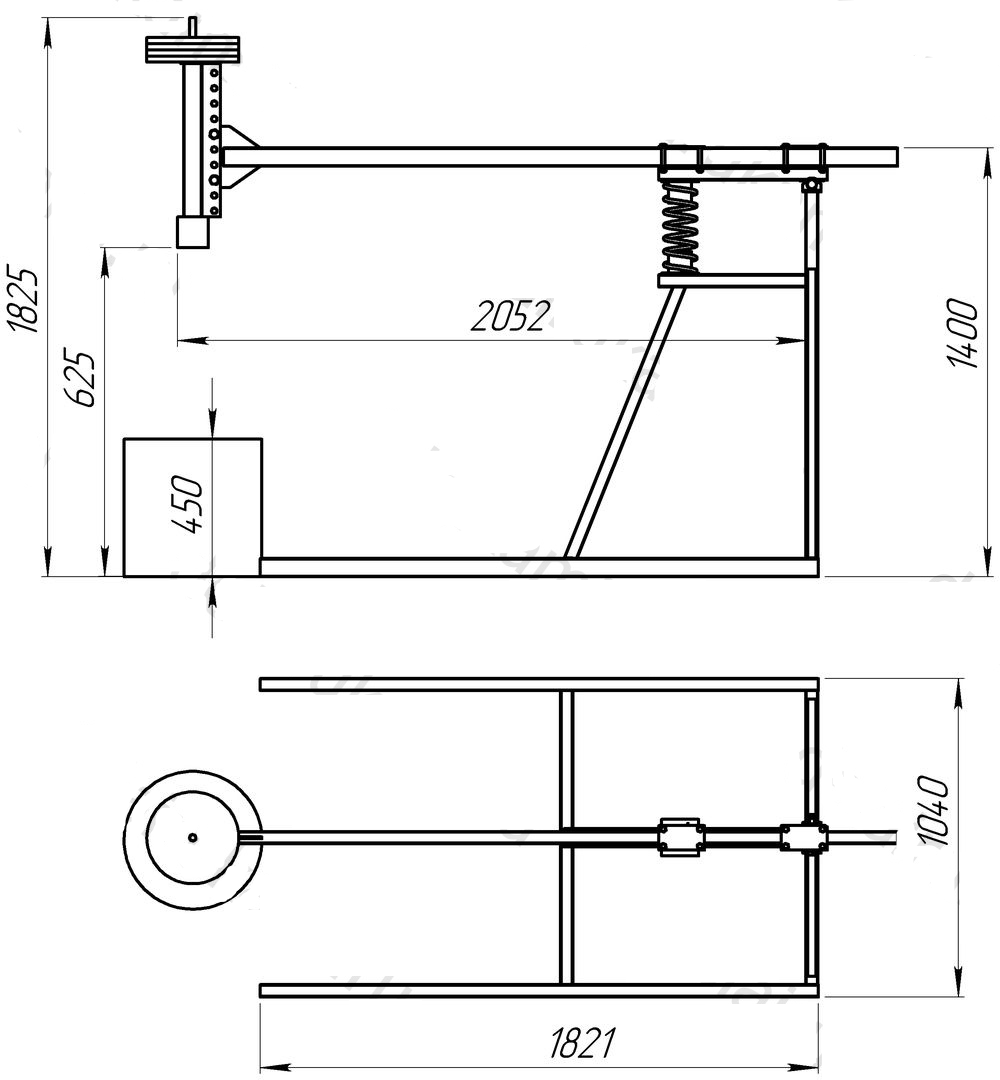

Вот так устройство может выглядеть в сборке. Это мобильная модель, которую можно перевозить, опрокидывая назад – на колеса.

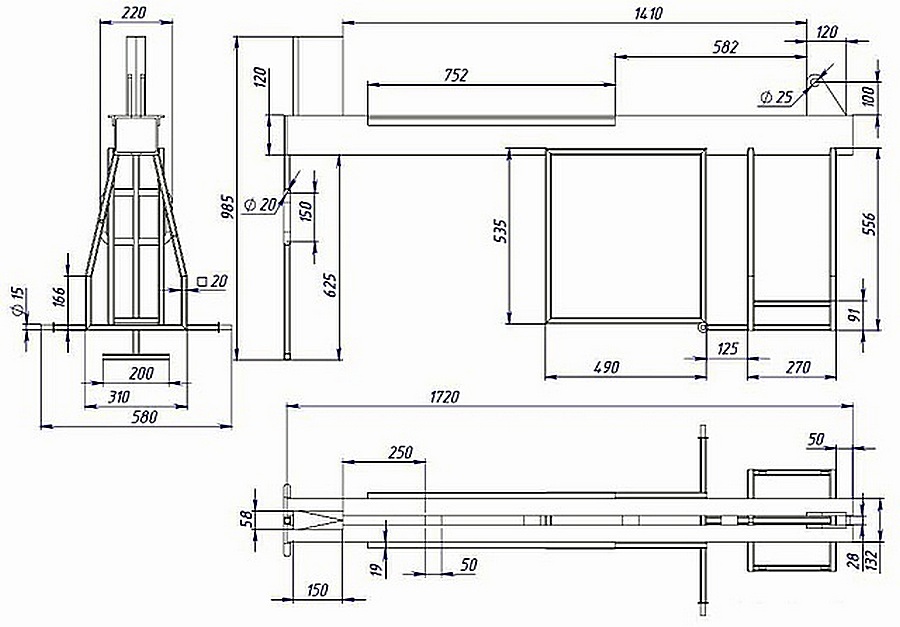

Это стационарная модель, на А-образных опорах. Ручка впереди, возле колуна.

Такой дровокол можно собрать из любых достаточно прочных материалов – например, профилированной трубы – с помощью сварки. Основная деталь конструкции – это пружина, например, от подвески автомобиля. Величина груза подбирается опытным путем, в зависимости от жесткости пружины. Этот элемент должен иметь такую массу, чтобы пружина амортизировала колун после развала полена, и при этом обеспечивать достаточную силу воздействия на дерево.

Пошаговая инструкция по созданию самодельного механического дровокола:

• определиться с размерами устройства. Станина должна находиться на такой высоте, чтобы наклоняться пришлось только, ставя новое полено;
• изготавливаем станину. В данном варианте использована профильная труба для стойки и горизонтальных опор, швеллер для раскосов (распорок);
• закрепляем площадку для пружины, укрепляя ее распорками – на эту деталь будет приходится значительное механическое воздействие, поэтому сварные швы необходимо делать сплошными и максимально надежными. Диметр трубы должен быть на 3…5% меньше внутреннего диаметра пружины;
• закрепить выше площадки для пружины балку, на которую будет опираться колун. Расстояние между этой балкой и площадкой для пружины равно высоте самой пружины. Балка крепится к стойке шарниром;
• далее крепится колун на длинном рычаге. Напоминаем – чем больше рычаг, тем меньше усилие придется прикладывать для раскалывания дров;

• привариваем ручку и утяжелитель. В данном случае использован кусок рельсы. После окончания работ желательно покрасить конструкцию, чтобы она не ржавела.

Обратите внимание – «ноги» устройства, то есть горизонтальные опоры, расположены под углом. Такая конструкция обеспечивает повышенную устойчивость

Длина этих опор должна составлять не менее половины длины балки с колуном.

Еще одно достаточно простое ручное устройство – так называемый лом-колун, иногда его называют древокол Бэйли.

Это модель инерционного типа, то есть поднятый вверх по направляющей и отпущенный колун обрушивается вниз под действием силы тяжести. И стойка, и направляющая колуна делаются из двух труб такого диаметра, чтобы большая свободно скользила по меньшей. Устройству регулярно требуется смазка.

В упрощенном виде это обычный колун (топор), металлическая часть которого, снятая с рукояти, закреплена на двух направляющих. Поднятый вверх вручную по круглой стойке, он затем отпускается и идет вниз, раскалывая полено. Никакой амортизации в данной модели не предусмотрено, поэтому под поленом нежелательно делать твердую подставку, которая может повредить лезвие.

Какие заводские модели подойдут для дома или дачи

Для упрощения процесса заготовки дров на зиму в продаже есть минидровоколы ручного типа.

Устройство у всех похожее. На раме закреплено широкое стальное лезвие, по краях которого находятся пластины для удобства отделения чурок. В базовых моделях полено помещается внутрь рамы и ударяется сверху молотком.

Стоит выделить несколько дровоколов, которые покупают чаще всего:

1. Greenween. Имеет небольшой вес – 5,7 кг. Высота ‒ 35 см. Эргономичен. Колоть им дрова легко, поэтому справятся даже женщины. Средняя цена ‒ 5680 руб.
2. «Стрела». Универсальный инструмент, что-то среднее между домкратом (ломом) и колуном, поэтому хозяева научились находить ему и другое применение. Состоит из длинного стержня с резиновыми ручками и острого конуса внизу. Устройство поднимается над поленом и вонзается в него, раскалывая на части. Размеры небольшие. Минусы ‒ нагрузка на поясницу, плечо и риск получения травмы, если инструмент соскользнет с полена. При постоянном использовании на руках могут появиться мозоли. Средняя цена ‒ 1600 руб.
3. Kolundrov. Считается безопасной альтернативой «Стреле». Имеет высокую производительность. Чурки при расколе не разлетаются по сторонам, а остаются внутри. Есть отверстия для напольного крепежа. Средняя цена ‒ 5800 руб.

Разновидности дровоколов

Дровоколы отличаются друг от друга несколькими признаками. В зависимости от выполняемых работ выделяют 2 больших класса установок:

• дровокол (также его часто называют колун) – с его помощью можно выполнять только раскалывание крупных чурок на мелкие поленья; эти механизмы в основном используются в домашних условиях;
• дровокольный станок, который наряду с функцией раскола чурок способен выполнить торцовку заготовок; чаще применяется в промышленном производстве.

По сфере применения выделяют дровоколы:

• бытовые (именно эти дровоколы легче всего изготовить своими руками);
• промышленные.

Механизмы могут работать за счет разного типа энергий, в соответствии с чем выделяют:

• бензиновые;

электрические;

на тракторной тяге (рабочая часть подсоединяется к специальной установке трактора, которая и производит движение механизма);

комбинированные (сочетают сразу несколько источников энергии).

По особенностям подачи заготовки существуют дровоколы:

• вертикальные;

горизонтальные;

смешанные.

В зависимости от того, можно ли перемещать устройство, бывают:

• мобильные дровоколы (предназначены для небольших объемов производства, а также для бытовых задач);
• стационарные (используются в промышленных масштабах).

Наконец, по принципу работы механизма выделяют:

• механические дровоколы;
• реечные (в полено ударяет рейка со специальным наконечником);

гидравлические (работают так же, но используют в качестве источника энергии гидравлический насос, благодаря чему справляются с более тяжелыми чурками);

конусные, винтовые (на чурку воздействует так называемый шуруп, который проникает в поверхность дерева, за счет чего оно распадается на составные части).

Дровокол реечный: принцип функционирования, схема устройства и особенности изготовления своими руками

Наиболее популярная разновидность дровоколов — реечные. Их преимущество в том, что вместо гидравлического цилиндра используется реечный механизм. Это значительно упрощает конструкцию, и положительно отражается на стоимости готовых конструкций. Простота устройства позволяет реализовать такие приспособления в домашних условиях, но сразу стоит отметить, что без помощи токаря обойтись попросту невозможно, так как понадобится соответствующая рейка (ее называют кареткой) с зубьями под шестеренку. Чтобы понять, как сделать реечный дровокол, рассмотрим принцип его работы:

Ниже на фото представлена схема функционирования реечного дровокола. Основными его узлами является зубчатая рейка, приводная шестерня, возвратная пружина, привод от электродвигателя.
Принцип работы заключается в том, что зубчатая рейка выступает в роли толкателя. Чтобы привести ее в движение, осуществляется запуск электродвигателя или бензомотора.
Вал от мотора соединяется с ведомым валом шестерни посредством ременной передачи (цепной привод использовать не рекомендуется, так как при больших нагрузках будет быстрее изнашиваться силовой агрегат).
Рейка крепится к толкателю.
Толкатель в свою очередь перемещается по направляющим двутавровой балки.
Второй конец рейки не закреплен. При этом она имеет подпружиненную фиксацию, благодаря которой осуществляется ее прижатие к шестерне.
Чтобы осуществить толкание заготовки к режущему лезвию, над рейкой располагается рычаг с роликом, посредством которого вручную происходит прижатие рейки к вращающейся шестерне.
При этом рейка входит в зацепление с зубьями ролика, и начинается перемещаться вперед, толкая заготовку

Здесь очень важно отметить, что для идеального зацепления рейки с вращающейся шестерней, скорость вращения последней должна быть ориентировочно 250-400 оборотов в минуту. При больших скоростях происходит проскальзывание и слизывание зубьев

Именно поэтому при использовании двигателей с частотой вращения более 500 оборотов в минуту, необходимо использовать шкивы разных диаметров для понижения скорости.
Когда рейка достигает крайнего положения, происходит сброс прижимной рукоятки, которая оснащена шариковым подшипником. И рейка, выйдя из зацепления с шестерней, возвращается в исходное положение за счет сжатия пружины.
Далее процесс повторяется.

Используя в основе вышеописанный принцип работы, не составит труда изготовить реечный дровокол подобного типа, как показано на фото ниже.

Самая большая сложность при изготовлении такого станка — найти или заказать для изготовления рейку под соответствующие зубья шестерни. Ниже на видео рассмотрена конструкция реечного дровокола, который можно изготовить самостоятельно, представляя его принцип функционирования.

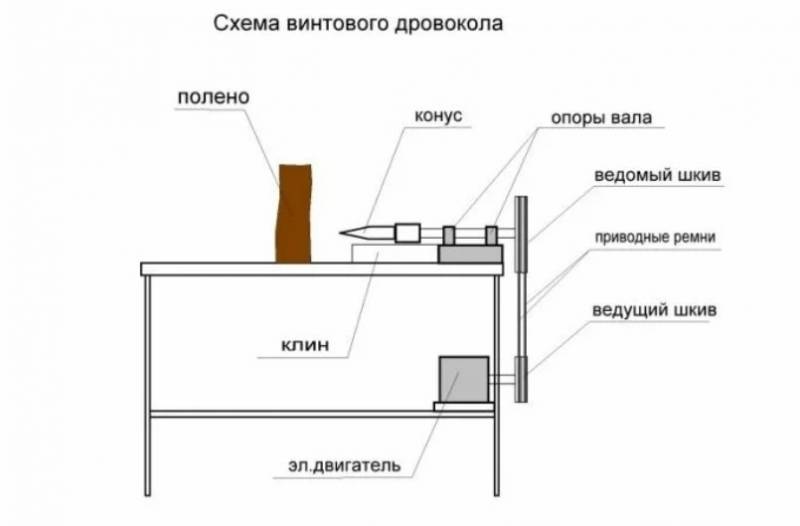

Винтовой (конусообразный) станок

Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.

Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.

Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.

Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.

Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).

Преимущества и недостатки использования дровокола

Наверняка не все чётко понимают нужен ли им этот агрегат, ведь большинство людей колют дрова вручную. Давайте ознакомимся с главными плюсами и минусами использования этого устройства и попытаемся понять целесообразна ли его покупка (сооружение).

К достоинствам относится:

1. Минимальное участие человека. Всё, что от вас требуется – следить, чтобы все процессы протекали правильно и заниматься подачей дров. Всё остальное дровокол сделает за вас.
2. Скорость и эффективность. Естественно, электрическое устройство, оснащенное двигателем, работает намного быстрее и, в отличие от человека, не требует отдыха и перерывов. Благодаря возможности беспрерывной работы, вы получите нужное количество дров за небольшой промежуток времени.
3. Удобство. Использование дровокола сохранит не только время, но и здоровье, так как в процессе работы вам не придётся даже наклоняться. Этот факт непременно порадует людей, страдающих от болей в спине.
4. Эксплуатация в любое время. Аппарат всегда должен быть в исправном состоянии, чтобы вы без проблем могли нарубить необходимое количество дров.
5. Простота использования. Как ни странно, но справиться с устройством сможет даже хрупкая женщина. При работе не требуется использование грубой силы, поэтому проблем с эксплуатацией дровокола не возникнет.

Небольшой электрический дровокол поможет гораздо быстрее справиться с рубкой дров

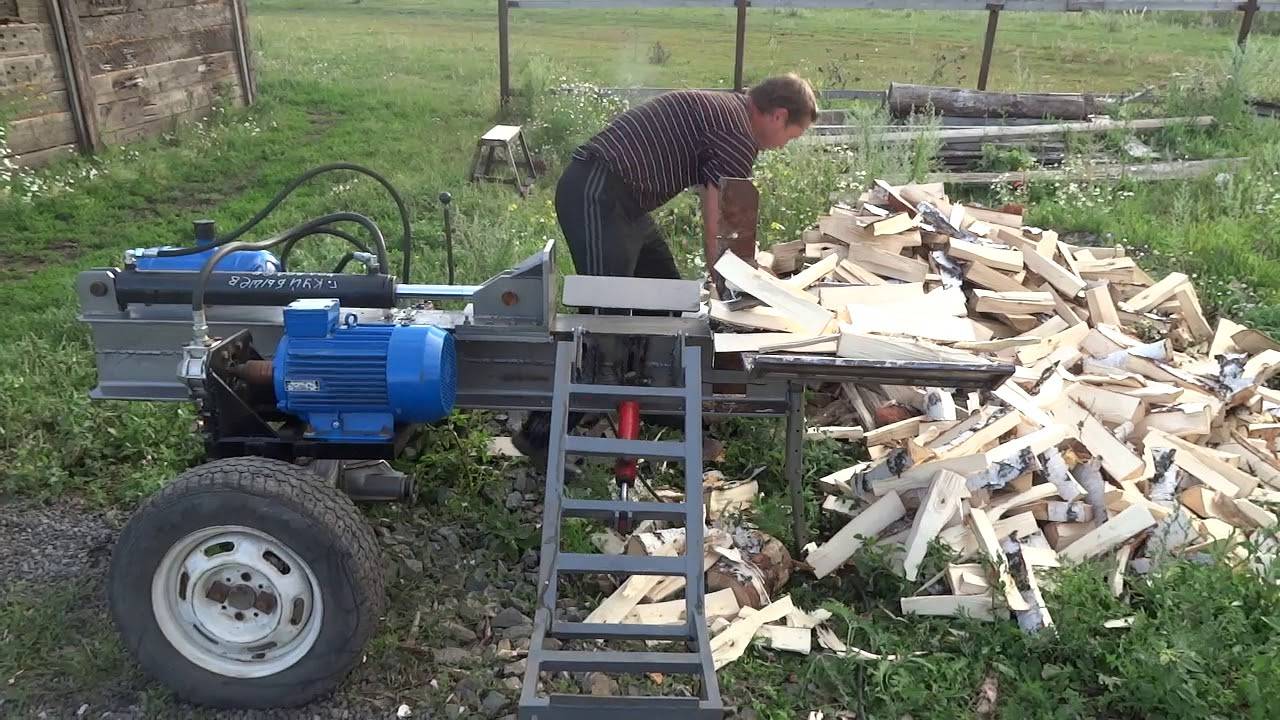

Существуют мобильные дровоколы, это обычно прицепы на колесеах, с помощью которых можно нарубить дров в любом месте

Конечно, нельзя забыть и о недостатках, которые тоже имеют место быть. К ним относят:

1. Конструкция дровокола довольно сложная, особенно если говорить о гидравлических моделях, поэтому уход за ними должен быть тщательным и своевременным. Если какая-то деталь выйдет из строя, могут возникнуть сложности в процессе её замены.
2. Дровоколы имеют относительно высокую стоимость. Но если вы решите соорудить устройство своими руками, то сможете значительно сэкономить.

Другое дело, если в вашем распоряжении есть целое хозяйство. В этом случае дровокол станет для вас верным помощником и сэкономит большое количество времени и сил. Те, кто занимается промышленной заготовкой дров, также не смогут обойтись без этого устройства.

Для очень маленького объема работ экономнее будет использовать обычный топор-колун

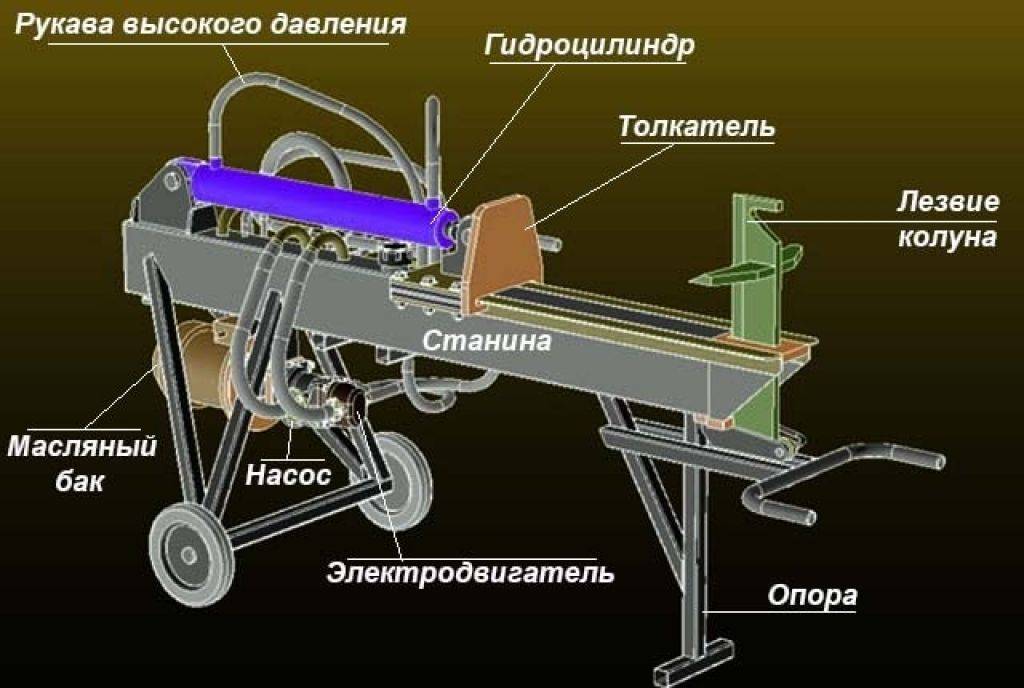

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

• в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
• сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
• ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится.

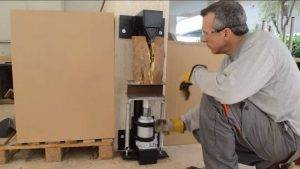

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

• гидравлический домкрат;
• профильная труба 40х50;
• уголки;
• стальные пластины толщиной 6-8 мм;
• резиновый жгут;
• кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
• болты М12;
• сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Привариваем направляющую к платформе. Следите за качеством швов, они должны быть высокого качества и надежные. На обратную сторону навариваем косынку.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо.  Но необходимо подготовить  хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

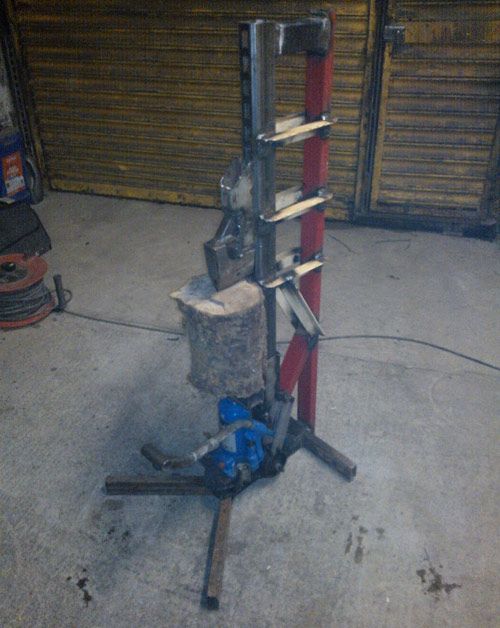

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник http://www.sense-life.com/hands/drovokol.php
