Сантехнические переходники для канализационных труб разного диаметра

Общие моменты

  • На длинных прямых участках желательно наличие ревизий или разборных соединений. Они опять-таки облегчат вам жизнь при засорах.
  • Если сточная система монтируется с поворотами в горизонтальной плоскости, лучше использовать не один 90-градусный уголок, а два последовательно установленных 45-градусных. Пологий поворот реже засоряется и куда легче прочищается.
  • Если врезка размыкает стояк, все детали, которые могут сместиться, обязательно фиксируются к стене хомутами. Не полагайтесь на резиновые уплотнители или чеканку: если фасонина может сместиться вниз, рано или поздно это неминуемо произойдет. А стоки из соседских туалетов в вашей квартире — вещь крайне неприятная…

Область применения и материалы


Фитинги используют для соединения, поворота, разветвления труб, перехода на другое сечение

Прежде монтаж канализации выполнялся на основе труб из чугуна с фурнитурой из металла. Для сборки требовалось использование различных видов сварки.

Современные хозфекальные трубопроводы внутри и снаружи зданий, а также дренажные магистрали комплектуются из пластиковых деталей.

Полимерные изделия обладают стойкостью почти ко всем видам агрессивных сред, мало весят, имеют долгий срок эксплуатации и легки в установке. Их использование существенно повышает эксплуатационные показатели инженерных коммуникаций, удешевляет их обустройство.

Популярностью пользуются изделия из поливинилхлорида благодаря небольшой массе и бюджетной стоимости. Фасонные элементы из ПВХ используют для отведения:

  • постоянных сточных вод в канализации с температурой не больше 80 градусов;
  • кратковременных стоков с температурой 95 градусов;
  • химических жидкостей со значением pH от двух до двенадцати.

Назначение переходников

Современные канализационные коммуникации в подавляющем большинстве случаев монтируют из полимерных труб. В зависимости от планировки канализация имеет разводку по строению, которая соединяется в общий сток и выводится наружу.

Конфигурация трубопровода имеет множество прямых участков, которые соединены между собой в сложные системы с поворотами, отводами, тройниками, крестовинами, заглушками и ревизиями.

При сборке трубопровода используют канализационные переходники из полимерных материалов. Они могут быть как съемными, так и впаянными.

Здания старой постройки оснащены канализационными трубопроводами из чугуна, реже из стали. Для ремонта, частичной замены или врезки отдельной квартиры с пластиковой канализацией требуется соединить в одну систему трубы из металлических сплавов с трубами или фитингами из полимерных материалов.

Здесь на помощь также приходят переходники, которые сделаны со специальными разными концами, и позволяют надежно соединить разнородные коммуникации. Сантехнические канализационные переходники предназначены для:

  • соединения прямых участков трубопровода с разным диаметром;
  • соединение участков трубопровода из разных материалов (диаметр может быть как одинаковым, так и отличным друг от друга);
  • создания необходимой конфигурации канализационного участка (повороты, обход, разводка).

Область применения фитингов для канализационных труб

В настоящее время канализационные трубы и фитинги пластиковые чаще всего задействуют при обустройстве внутренней канализации в зданиях и строениях разного назначения:

  • для постоянного отвода канализационных стоков при условии, что температура жидкости не превышает 80 градусов;
  • для кратковременного отвода сточных вод (на протяжении не более одной минуты), температура которых составляет не более 95 градусов.

Трубы и фитинги для канализации из поливинилхлорида также разрешается использовать для перемещения химических стоков, если их pH равен от 2 (кислая среда) до 12 (среда щелочная). Если канализационная система будет использоваться для отвода промышленных стоков, не прошедших очистку, необходимо убедиться в ее устойчивости к влиянию химических реагентов.

Как решить проблему несостыковки труб?

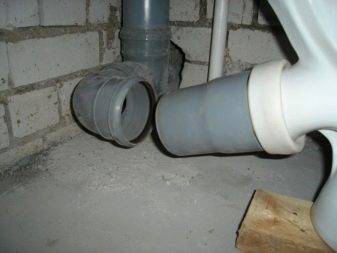

При установке нового сантехнического оборудования или замене старых чугунных частей на новые пластиковые часто возникают различные не состыковки. Для исправления таких проблем существуют переходники для труб канализации разного диаметра.

Установка оборудования общего пользования в каждой квартире решается индивидуально и стандартных советов не стоит ожидать. Имеет значение не только расположение стояков, но диаметр коммуникаций нового и старого образца. Причем существенную роль может играть даже один миллиметр.

Перед тем как соединять канализационные пластиковые трубы необходимо провести несколько этапов подготовительных работ:

  • определить необходимое количество материалов;
  • подготовить средства индивидуальной защиты;
  • приготовить необходимые канализационные переходники;
  • сделать заготовки по определенной длине.

После этого приступают непосредственно к монтажу.

Для точной состыковки связей, входящих в ту или иную систему, используются различные манжеты, фитинги и другие монтажные детали. Для работы в водопроводной системе применяются разные виды переходников, шаровых кранов и муфт. Состыковать и отладить работу всех коммуникаций и есть основная задача мастера-сантехника.

Виды компрессионных переходников для ПНД

Заметим, что любые компрессионные фитинги относятся к комплектным изделиям. Такие переходники подразделяются на несколько видов:

  1. Муфты. Изготавливаются с разными размерами. Промышленность выпускает компрессионные фитинги, оборудованные металлической резьбой. В конструкции муфт предусматривается нарезка внешней резьбы. Может также нарезаться внутренняя резьба;
  2. Угловой отвод. Эта деталь помогает поменять направление магистрали. Изготавливается с разными резьбами;
  3. Тройник. Помогает увести трубопровод от первоначального положения, выдержав 90 градусов. Конструкция тройника снабжается муфтами с каждой стороны. На одной из них нарезается нужная резьба;
  4. Седелка. Деталь имеет две части, которые обжимают трубу. Она применяется только когда необходимо выполнить врезку в трубопровод;
  5. Фланцы. С их помощью легко соединить металлические изделия и трубы ПНД;
  6. Заглушка. Устанавливается на конец трубы и герметично закрывает трубу.

Системы внутренних стоков

Для осуществления замыслов, касающихся установки внутренней канализации, лучше всего, подойдут крепежные элементы, укомплектованные резиновым уплотнителем.

Они нужны для обеспечения поворотов в магистрали и для стыковки элементов друг с другом.

В зависимости от выполняемых функций, переходники делятся на следующие разновидности:

  • Компенсаторные разъемы.
    Без них становится невозможным выполнение ремонтных работ.
    С их помощью происходит сопряжение ПВХ труб большого диаметра для наружной канализации.
  • Поворотные ответвления.
    Данные аксессуары продаются с углом 30, 45 и 90 градусов.
  • Раструбы с углами от 45 до 90 градусов.
    Если есть необходимость соединить сразу две или более трубы сечением 50 мм, пользуются крестовинами. Чаще всего, они имеют уклон 45 и 90 градусов.
  • Инспекционный лючок.
    Такой вид оборудования необходим при проверке системы и ее диагностики специалистами соответствующих служб.
  • Все составляющие, имеющие различный диаметр, стыкуются посредством редукции.
  • Муфты применяются там, где нет возможности использовать раструбное сопряжение деталей (разводка труб отопления в частном доме).

    Зажимное устройство незаменимо при монтаже сантехнической трубы, диаметр которой не имеет значения.

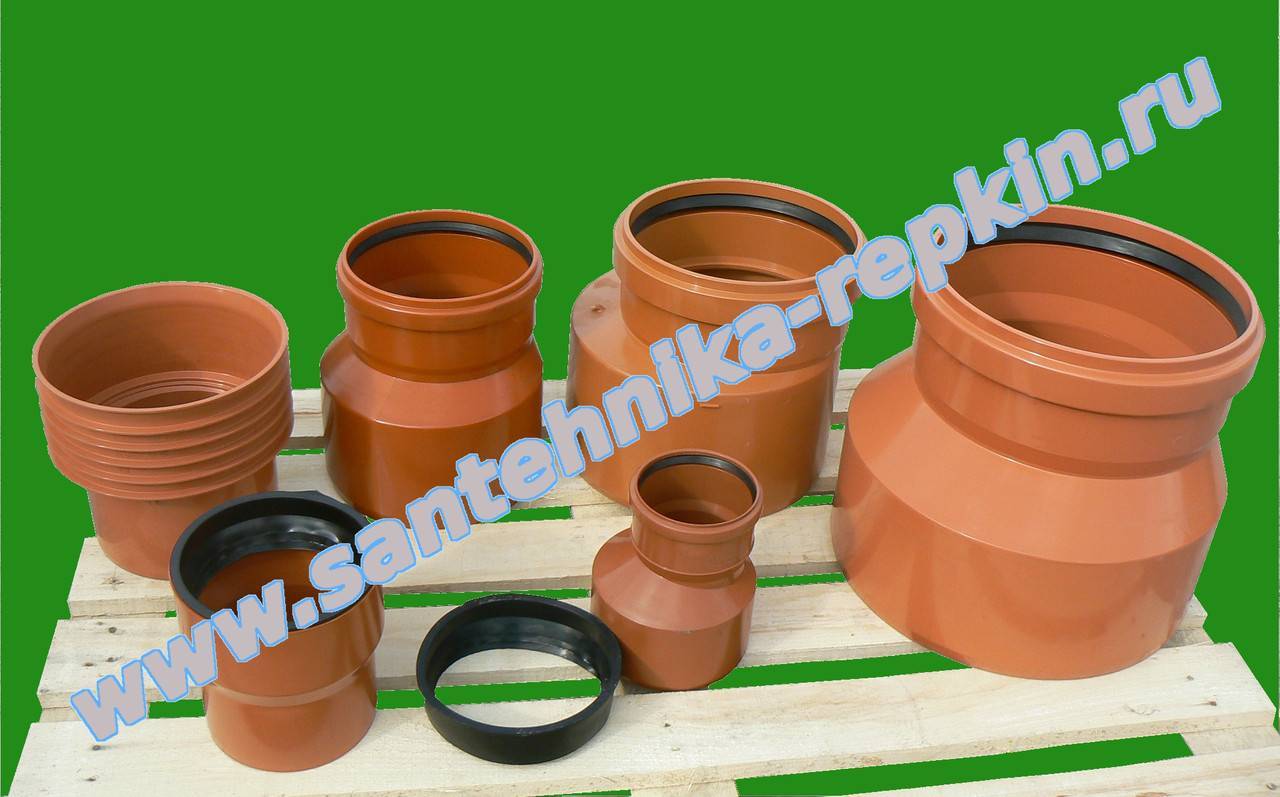

Размеры канализационных переходников

Производители сантехнической арматуры предлагают большой выбор пластиковых канализационных переходников разных диаметров и модификаций. В гражданском строительстве, при индивидуальной разводке наиболее применимы трубы, переходники и фитинги диаметром на 50 мм и 110 мм. Для отвода кухонных стоков используют трубы меньшего диаметра, для канализационных стоков – большего.

Часто используемые канализационные переходники:

  • переход с 50 на 110 мм в виде муфты;
  • переход с изменением направления – уголки;
  • соединение больше 2 труб с разными диаметрами (с 50 на 110 мм; с 25/20 на 50 мм) – тройники, крестовины;
  • обводы – специальные изогнутые фитинги для обхода труб без дополнительных стыков;
  • компенсаторы – для отвода горячих стоков при пластиковом трубопроводе.

Для принудительного водоотведения, когда канализационная система эксплуатируется под давлением, используют либо стальные трубопроводы, либо пластиковые из поливинилхлорида.

Соответственно материалам труб подбирают канализационные переходники. ПВХ трубопроводы эксплуатируются при давлении от 6 до 12,5 атмосфер. Это требование сохраняется, даже если принудительная циркуляция осуществляется периодически.

Виды фитингов для ПВХ и полипропилена

Не только трубы, но и фитинги, подразделяются на виды. Изделия, предназначающиеся для соединения с трубами из ПВХ и полипропилена, подразделяются на такие виды:

  1. Муфта. Применяется для того, чтобы соединить два параллельных трубопровода. Муфты со встроенными отверстиями, предназначающиеся для проведения ревизии или чистки данного участка от засоров.
  2. Редукция или переходник для объединения двух пластиковых трубопроводов, имеющих разные диаметры. Служат для объединения пластиковых изделий с чугунной арматурой.
  3. Тройник. Предназначается для ответвления с углами наклона в 45, 65 и 90 градусов.
  4. Крестовина двухплоскостная. Позволяет получить два перпендикулярных отводов. Причём крестовина может иметь ответвления одного или разных диаметров.
  5. Одноплоскостная крестовина. Применяется с целью получения двух ответвлений, которые будут параллельными. Ответвления могут иметь углы расхождения в 45 или 90 градусов. Их применяют зачастую для монтажа слива с ванны, мойки и прочих сантехнических устройств.
  6. Отвод. Предназначен для того, чтобы повернуть трубопровод на угол в 30, 40 и 90 градусов.
  7. Компенсационный патрубок. Применяется в случае необходимости проведения ремонта или замены повреждённых участков.
  8. Заглушка. С её помощью происходит перекрытие пути транспортировки жидкости. Применяются заглушки для того, чтобы иметь возможность провести ремонтные работы на трубопроводной линии.
  9. Четверник канализационный. Фитинг, который имеет 4 отверстия. Предназначается для подключения трёх труб к одному стояку.
  10. Аэратор или клапан. Предназначается для ограничения выброса канализационных газов в помещение через унитаз. Причины проникновения неприятного запаха скрываются в нарушении разряжения в стояке, поэтому применяются такие устройства, как аэраторы.

Выше представлены фитинги для монтажа внутренней канализации. Аналогичные виды изделий могут также применяться и при обустройстве наружной системы. При обустройстве пластиковой сточной системы наружного типа применяются дополнительно такие изделия:

Однако выше представлены далеко не все виды фитингов, которые применяются для соединения трубопроводов из пластика. Помимо различия в конструкции, они также отличаются по диаметру, поэтому нужно знать размер трубы, применяющийся для монтажа трубопровода.

Используемые материалы

В качестве материалов, используемых для изготовления переходников, используют сталь, медь, чугун и современные полимеры. Пластик является наиболее распространённым видом сырья, и постепенно вытесняет металлические аналоги. Для изготовления полимерных фитингов используют полипропилен и поливинилхлорид. Применение таких деталей существенно упрощает монтажные работы и значительно сокращает время на их проведение.

Большая популярность и высокий потребительский спрос на пластиковые переходники обусловлены рядом неоспоримых преимуществ таких деталей:

  • маленький вес фитингов позволяет без труда устанавливать габаритные детали внешних систем самостоятельно;
  • огромный сортамент, насчитывающий более 100 видов пластиковых переходников, позволяет быстро подобрать нужную деталь;
  • изделия из ПП и ПВХ не подвержены коррозийным процессам, что выгодно отличает их от металлических аналогов;
  • фитинги отличаются высокой прочностью и долгим сроком службы, что позволяет после их установки надолго забыть о ремонте;
  • низкая стоимость и широкая потребительская доступность позволяют не экономить на материале и за небольшие деньги сформировать качественный трубопровод.

Чугун также используется для изготовления переходников. Несмотря на то что чугунные трубопроводы постепенно вытесняются пластиковыми, материал ещё достаточно широко применяется для ремонта коммуникаций старого жилого фонда. Чугунные элементы устанавливаются на местах стыков чугунных и пластиковых труб. Монтаж осуществляется при помощи резьбового соединения. Для обеспечения высокой герметичности фитинги комплектуются резиновыми манжетами.

Фасонные части из чугуна также обладают рядом преимуществ.

  • Срок эксплуатации чугунных переходников намного превышает сроки службы изделий из стали и пластика и достигает 80 лет.
  • После демонтажа фитинги из чугуна могут быть использованы повторно, чего нельзя сделать с пластиковыми и стальными аналогами.
  • Высокая герметичность стыков. Иногда на особо проблемных участках трубопровода места соединений промазываются полимерными герметиками, после чего поджимаются при помощи контргайки.
  • В отличие от стальных и пластиковых фитингов, которые крепятся к трубам при помощи сварки либо опрессовки, чугунные переходники монтируются благодаря резьбовому методу. Это значительно упрощает установку и делает её доступной даже для начинающего сантехника. К тому же при возникновении необходимости устранения засора, пластиковый фитинг нужно распаивать, а чугунный достаточно просто открутить.

Металлические переходники используются для соединения стальных трубопроводов и изготавливаются из меди и медных сплавов низкоуглеродистой стали. Некоторые модели имеют покрытие из цинка или никеля. Это позволяет улучшить их антикоррозийные свойства и увеличить срок службы. Соединение металлических переходников с трубами происходит при помощи резьбового метода, причём резьба на фитингах может быть нарезана как внутри, так и снаружи.

Плюсами таких деталей являются широкая потребительская доступность, простота монтажа и большой ассортимент изделий. К минусам относят подверженность коррозийным процессам, из-за чего такие переходники часто «прикипают» к трубе и демонтировать такое соединение бывает очень сложно.

Виды фитингов для ПВХ и полипропилена

Не только трубы, но и фитинги, подразделяются на виды. Изделия, предназначающиеся для соединения с трубами из ПВХ и полипропилена, подразделяются на такие виды:

  1. Муфта. Применяется для того, чтобы соединить два параллельных трубопровода. Муфты со встроенными отверстиями, предназначающиеся для проведения ревизии или чистки данного участка от засоров.
  2. Редукция или переходник для объединения двух пластиковых трубопроводов, имеющих разные диаметры. Служат для объединения пластиковых изделий с чугунной арматурой.
  3. Тройник. Предназначается для ответвления с углами наклона в 45, 65 и 90 градусов.
  4. Крестовина двухплоскостная. Позволяет получить два перпендикулярных отводов. Причём крестовина может иметь ответвления одного или разных диаметров.
  5. Одноплоскостная крестовина. Применяется с целью получения двух ответвлений, которые будут параллельными. Ответвления могут иметь углы расхождения в 45 или 90 градусов. Их применяют зачастую для монтажа слива с ванны, мойки и прочих сантехнических устройств.
  6. Отвод. Предназначен для того, чтобы повернуть трубопровод на угол в 30, 40 и 90 градусов.
  7. Компенсационный патрубок. Применяется в случае необходимости проведения ремонта или замены повреждённых участков.
  8. Заглушка. С её помощью происходит перекрытие пути транспортировки жидкости. Применяются заглушки для того, чтобы иметь возможность провести ремонтные работы на трубопроводной линии.
  9. Четверник канализационный. Фитинг, который имеет 4 отверстия. Предназначается для подключения трёх труб к одному стояку.
  10. Аэратор или клапан. Предназначается для ограничения выброса канализационных газов в помещение через унитаз. Причины проникновения неприятного запаха скрываются в нарушении разряжения в стояке, поэтому применяются такие устройства, как аэраторы.

Выше представлены фитинги для монтажа внутренней канализации. Аналогичные виды изделий могут также применяться и при обустройстве наружной системы. При обустройстве пластиковой сточной системы наружного типа применяются дополнительно такие изделия:

Обратный клапан. Устройство, предназначающееся для блокирования обратного хода жидкости. Такой клапан обязательно устанавливается тогда, когда уклон наружного канализационного трубопровода менее 2 см.

Двухколенный сифон. Позволяет соединить две параллельно идущие трубы, формируя на месте стыкования изгиб. Такой изгиб предотвращает поступление неприятных газов в обратном пути.

Однако выше представлены далеко не все виды фитингов, которые применяются для соединения трубопроводов из пластика. Помимо различия в конструкции, они также отличаются по диаметру, поэтому нужно знать размер трубы, применяющийся для монтажа трубопровода.

Фитинги для канализации в Москве

Все представленные в разделе «Фитинги для канализации» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории «Фитинги для канализации», но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Особенности переходных элементов

В первую очередь все переходные элементы для трубопроводов подразделяются на два основных вида:

  • концентрические;
  • эксцентрические.

К первой группе относятся фитинги, которые используются для коммуникаций, расположенных в вертикальной плоскости, а эксцентрические детали применяются для стыковки труб в горизонтальных конструкциях. Обе эти группы активно эксплуатируются в хозяйственных и промышленных целях.

Рассмотрим основные материалы, из которых выполняются переходы:

  • сталь;
  • чугун;
  • латунь;
  • полипропилен (ПП);
  • поливинилхлорид (ПВХ);
  • полиэтилен (ПЭ).

Для изготовления стальных переходных элементов, как правило, применяются различные типы стали:

  • нержавеющая;
  • оцинкованная;
  • углеродистая;
  • легированная;
  • высоколегированная.

Для стальных труб детали изготавливаются из тех же марок стали

С каждым годом пластиковые фитинги всё больше распространяются, вытесняя стальные изделия. Это связано с тем, что они обладают лёгким весом, устойчивостью к коррозии, а также более демократичной стоимостью.

Фитинги для наружной и внутренней канализации

Фитинг — это часть трубопровода, предназначенная для поворота, соединения, разветвления, перехода на другой размер, частей труб. Для внешнего трубопровода выделяют следующие виды фитингов:

  1. Муфта — предназначена для соединения двух участков труб. Имеет уплотнительное кольцо для герметичности соединения.
  2. Отвод — предназначен для образования углов (15, 30, 45, 90 градусов) и перепадов в системе трубопроводов.
  3. Крестовина — предназначена для присоединения 3-4 труб, расположенные друг к другу под углом 90 градусов.
  4. Редукция — помогает соединять трубы разного диаметра.
  5. Тройник применяется в тех случаях, когда поток воды от двух малых труб, соединяется в одну большую.
  6. Заглушка — перекрывает поток воды, а так же может использоваться в качестве смотрового окна.
  7. Обратный клапан — предотвращает обратное движение по трубопроводу.
  8. Двухколенный сифон — используется в местах приема сточных вод. Это затворный механизм, препятствующий образованию газов.

Фитинги для внутренней канализации отличаются от внешних цветом, толщиной стенок и диаметром.

Виды фитингов

Переходники для разных материалов

С несовпадением материалов приходится сталкиваться довольно часто. Например, пластиковая труба и чугун. Справится с такой проблемой очень сложно.

Причин несовпадения материалов трубопровода, может быть несколько:

  • Хочется сэкономить на определенном участке магистрали;
  • Применение новых технологий;
  • Невозможно купить деталь из нужного материала.

К примеру, работающая система водоснабжения была смонтирована много лет назад. Трубопровод был изготовлен из стали.

Чтобы провести модернизацию конструкции, и заменить стальные трубы полипропиленовыми, понадобятся переходники. С их помощью можно будет осуществить соединение различных материалов. Они выполняют соединение любых материалов, между собой. К примеру, резьбовой переходник, дает возможность соединить полипропилен со стальными деталями. Одна часть оборудована латунной резьбой, а друга пластиковой. Иногда вместо такой резьбы переходник оборудуется специальным концом для сварочных работ.

4 Важные советы профессионалов по вопросам врезки

Задумав осуществить столь ответственный процесс, обратите внимание на следующие советы специалистов в данной области:

  • для работы с поливинилхлоридными или полиэтиленовыми трубами потребуется напильник, которым будут удаляться заусенцы внутри труб, а также ножовка по дереву либо металлу (подойдет любое полотно);
  • при врезке в конструкцию из чугуна следует взять зубило для выбивания частей трубы или турбинку, снабженную камнем для обработки металлического материала (профессиональные сантехники отлично действуют зубилом, а вот любителям лучше пользоваться указанным агрегатом);
  • если «модернизированная» канализация подключается не сразу же после окончания операции врезки, необходимо приобрести и установить на тройник надежную пластиковую заглушку, которая убережет вас от малоприятных «ароматов» из канализационной сети;
  • тройник лучше брать из пластика, с изделием из чугуна проблем у вас будет намного больше, а вот форма тройника (косая либо прямая) не имеет особого значения.

Добавим напоследок, что нужно не полениться и обойти всех соседей сверху, попросив их не пользоваться канализацией в течение того времени, когда вы будете осуществлять врезку. В остальном же успех задуманной операции зависит исключительно от ваших способностей.

Какой переходник лучше для канализации

При необходимости монтажа новой, либо замены участка старой канализации, необходимо правильно подобрать не только трубы, но и переходники к ним. Как правильно выбрать деталь?

Советы по выбору

  • Определитесь, какой участок, наружный или внутренний, требуется смонтировать. В предыдущем пункте перечислены элементы, подходящие для обоих случаев;
  • Подберите материал фитинга. При устройстве безнапорной канализации лично я советую ПВХ, либо другой полимер, но при желании и необходимости можно подобрать чугунный переходник. Чугунные изделия прочны, износостойки, устойчивы к гидроударам и скачкам температур. Единственный минус — большой вес изделия.
  • Тщательно измерьте диаметр соединяемых труб и арматурных элементов;
  • Определитесь, будут ли монтироваться переходники внутрь трубы, либо надеваться на нее. Согласно этому подберите нужный размер фитинга;
  • При возможности резьбового соединения — всегда отдавайте ему предпочтение. Оно гораздо надежнее раструбных или клеевых;
  • Точно рассчитайте угол изгиба. Чем меньше угол, тем эффективнее работает вся отводящая система. На внутренних гранях скапливаются нечистоты, что само по себе неприятно, а еще становится причиной повышения давления во всей системе; ;
  • Избегайте лишних врезок в линии коммуникаций, по возможности используйте обводы.

Виды переходников

Как уже было сказано выше, все существующие переходники для труб для канализации бывают двух видов:

Для соединения комплектующих разного сеченияКонцы такого изделия имеют разный диаметр.
Для соединения комплектующих, выполненных из разного материала.Основная задача – обеспечение герметичности стыка. Чаще всего встречается переход канализации с чугуна на пластик.

Теперь подробней рассмотрим особенности обоих видов фитингов.

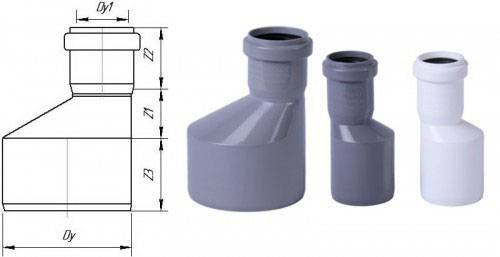

На фото – фитинг для соединения трубопроводов разного сечения

Соединение элементов разного диаметра

В большинстве внутренних канализационных систем используются трубы сечением 110 мм и 50 мм. Для их соединения существуют несколько типов фитингов.

На практике же для этих целей чаще всего используют:

  • Ровные изделия, которые обеспечивающие прямой переход с диаметра 50 мм на 110 мм. В народе их называют «бутылками», так как они имеют схожую с бутылкой форму. На рынке можно найти такие переходники для пластиковых канализационных труб и чугунных систем.
  • Поворотные, обеспечивающие не только переход с одного диаметра на другой, но и меняющие направление стоков. Как правило, это стандартные крестовины и тройники сечением 110 мм, которые имеют один-два отвода на 50 мм.

Все переходники для пластиковой канализации предполагают использование резиновых уплотнительных колец, для обеспечения герметичности стыков. Чугунные же фитинги монтируются с зачеканиванием, как и остальные комплектующие чугунных канализаций.

Соединение элементов из разных материалов

При ремонте или замене систем отвода канализационных стоков в квартире, чаще всего сантехникам приходится сталкиваться с необходимостью соединения чугунного стояка с пластиковым. В этом случае применяют манжету, т.е. специальный резиновый переходник для канализации, который обеспечивает плотное прилегание к материалам.

Резиновая манжета канализационная переходная

Манжеты бывают разных конструкций:

  • Внутренние – устанавливаются в раструбе чугунной трубы, в результате чего позволяют подсоединить к нему пластиковый трубопровод различного диаметра. Наружное сечение такого изделия должно соответствовать диаметру раструба, внутреннее же может меняться в зависимости от сечения пластикового трубопровода. Надо сказать, что такие манжеты применяют еще и для подключения слива бытовых приборов гофрированным шлангом, в частности подходит такой переходник для подключения стиральной машины к канализации.
  • Наружный пластиковый – применяется в тех случаях, когда необходимо подключиться к безраструбному трубопроводу.

Пример – переход канализационный с чугуна на пластик

Выполнить соединение комплектующих при помощи таких манжет не составит труда.

В первом случае инструкция выглядит следующим образом:

  • В первую очередь раструб необходимо очистить от цементного раствора (чеканочной смеси).
  • Затем на наружную сторону манжеты надо нанести слой силиконового герметика.
  • Далее изделие можно вставлять в раструб. После застывания герметика получается надежный стык. На внутреннюю сторону герметик можно не наносить.

При работе с наружной манжетой, нужно выполнить такие действия:

  • На внутреннюю поверхность фитинга наносится герметик,
  • Затем он надевается на чугунную трубу.
  • После застывания герметика подключается пластиковый трубопровод.

Компенсатор

Иногда бывают случаи, когда нет возможности полностью заменить канализационную систему, так как цена ремонта будет довольно высокой. В таком случае выполняют частичную его замену, для которой потребуется использование компенсатора.

Данный элемент представляет собой малоразмерный отрезок трубы, имеющий увеличенный по длине раструб. Благодаря большому раструбу, вставляемый элемент может смещаться по оси линии. Таким образом, можно без проблем совместить новый участок канализации с оставшимися элементами.

Монтаж стояка своими руками с использованием компенсатора выполняется по следующей схеме:

  • В чугунный раструб вставляется резиновый манжет.
  • После этого вставляется компенсатор и монтируемая труба обрезается по необходимому размеру.
  • Затем устанавливаемая деталь вдавливается до упора в раструб компенсатора, в результате верхняя ее часть должна поравняться с верхним участком трубопровода.
  • Далее труба постепенно выдвигается из компенсатора и надевается на верхний участок трубопровода. В итоге получается целостная конструкция.

В большинстве случаев использование компенсатора является единственным возможным способом выполнить частичную замену стояка.

Полимерные канализационные изделия

Материалом для производства полимерных (пластиковых) труб может быть:

  • полипропилен (ПП);
  • поливинилхлорид (ПВХ).

Наружная канализационная система

Наружная канализация представляет собой продолжение внутренней канализационной системы. В ее функции входит отведение бытовых (или промышленных) сточных вод от зданий и построек к очистным сооружениям, а также сбор и транспортирование дождевой воды. При этом наружная канализационная система бывает напорной или безнапорной. Рассмотрим особенности каждой из них.

Безнапорная наружная канализация:

  1. Предназначена для отведения стоков, движущихся самотеком. Для такой системы подходят гладкие ПВХ или ПП-трубы и фитинги. Как правило, трубы + фитинги канализационные пластиковые для внешней канализации окрашены в оранжевый или коричневый цвет.

Совет от профессионала: Канализационные трубы окрашиваются в разные цвета для быстрого визуального отличия их друг от друга. Как правило, для наружной системы канализации это оранжевый цвет, а для внутренней – серый.

Оранжевый – цвет наружной канализации

  1. Трубы для наружной канализационной системы выпускают двух видов:
  • однослойные – справляются со своими задачами при прокладывании канализации на глубине до 4 м;
  • двухслойные – используются при укладке канализационной системы на большие глубины, изготавливаются из полиэтилена особого вида, их внешняя сторона напоминает гофрированную трубу, а внутренняя – гладкая.

Внешний и внутренний вид двухслойной трубы

  1. Стоит отметить, что все полимерные изделия для наружной канализации, прокладываемые под землей, показывают отличные результаты функционирования. При монтаже внешней канализационной системы используются раструбные конструкции, соединение деталей происходит посредством резиновых уплотнительных колец. Это значительно облегчает как саму установку, так и процесс эксплуатации.

Напорная наружная канализация:

  1. Данная система отводит стоки от внутренней канализации до очистных сооружений с помощью канализационных насосных станций. Напорная канализация предполагает использование труб и фитингов, изготовленных из полиэтилена низкого давления, потому что именно этот материал обеспечивает бесперебойную работу системы под давлением, на которую дополнительно оказывает действие земляная нагрузка.
  2. Для труб из полиэтилена низкого давления характерна высокая стойкость к воздействию химических веществ, устойчивость к коррозии, небольшой вес. Они также окрашиваются в оранжевый цвет, что означает их пригодность для применения в монтаже наружной канализационной системы.
  3. Для соединения частей трубопровода внешней напорной канализации из полиэтилена используются фитинги для канализационных пластиковых труб, сварные и обжимные, из соответствующих материалов.

Сварные (слева) и обжимные (справа) фитинги

Внутренняя канализационная система

Внутри каждого благоустроенного здания сантехнические приборы соединены между собой системой трубопроводов – внутренней канализацией. Посредством этой системы происходит сбор сточных вод и отведение их в наружную канализацию.

Элементы внутренней канализации отличают по серому цвету

При изготовлении труб и фитингов для внутренней канализационной системы используются полипропилен и поливинилхлорид, во время производства происходит окрашивание изделий в серый цвет. Рассмотрим разницу между этими материалами:

  1. Канализационные трубы и фитинги ПВХ для внутренней канализации способны выдерживать воздействие любых химических веществ. Они могут транспортировать стоки температурой до 60 С, однако допускается кратковременное транспортирование и более горячей воды – до 95 С.
  2. Трубы из ПП выгодно отличаются от труб из ПВХ тем, что могут выдерживают длительное воздействие высоких температур – они транспортируют сточные воды температурой 95 С сколько угодно долго. ПП-трубы применяются при монтаже безнапорных канализационных систем в любых зданиях. Основными преимуществами ПП-труб являются:
  • негорючесть – за счет входящих в состав материала антипирентов;
  • высокая стойкость к температурным воздействиям;
  • хорошая устойчивость к действию химических веществ, даже агрессивных сред.

Совет от профессионала: Благодаря великолепной химиостойкости пластиковых канализационных труб они могут применяться в системах канализации химчисток, лечебных учреждений, лабораторий и т. п.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
