Душевая кабина своими руками: слив, поддон, фото, видео

Где удобно можно расположить душевую кабину

Прежде чем приступить к выбору места для обустройства душевой кабинки, важно продумать возможность и рациональность прокладки необходимых коммуникаций. Подготовительные работы заключаются в следующих действиях:

Анализ состояния функциональности водопровода (в частности качества воды) и канализации, разработка схемы проведения этих коммуникаций.
Также нужно убедиться в том, что поверхности соответствуют нормам.
Само место должно быть на небольшом отдалении от коммуникаций, естественно, если не хочется больше расходовать бюджет и выполнять всю тяжелую работу по обустройству коммуникаций. При капитальном ремонте лучше сразу выполнить перепланировку всех важных узлов в доме.
Выполняется расчёт размеров душа. Для этого измеряется высота потолка, площадь пола на конкретном участке. Лучше, чтобы она была не меньше 2 квадратных метров. После этого определяются с высотой кабинки.

Как выбрать материал

Разновидности поддонов

Подбор материалов

Для того, чтобы конкретно заняться обустройством собственной ванной комнаты, следует для начала все продумать и до мелочей. Так, для начала следует написать полный список всех необходимых материалов для выполнения работ. Несмотря на то, что поддоны для душа изготовлены из плиточки, это далеко не единственный материал, который может потребоваться для его обустройства

Также важно определиться, из какого материала изготовлен фундамент. Он требуется для того, чтобы гарантировать достаточный уклон к сливной трубе

Обычно фундамент обустраивают из бетона или кирпича на основе стяжки из песка и цемента. Также стоит заранее определиться с разновидность гидроизоляцию. Конкретно в этом случае лучше использовать обмазочные жидкие материалы, которые исключат все шансы протекания воды.

Кроме того, рекомендуем определиться с облицовочным материалом для душевой кабинки. За последние пару лет стало очень популярна мозаика, о которой уже говорилось выше. Вам потребуется клеевой состав для плиточки, и лучше отдавать предпочтение составам, которые предназначены для помещений с повышенным уровнем влажности. Затирку швов следует выбирать только эпоксидную.

Особенности самостоятельной установки

Душевая кабинка из плитки

Душевая кабина своими руками из плитки имеет ряд особенностей:

Уголок для принятия водных процедур может быть изготовлен как с поддоном, так и без него.
Коммуникации должны находиться в непосредственной близости от места установки.
Сток канализации должен быть не менее 8-10 см в диаметре и по возможности прокладываться на одной высоте с выходом унитаз и мойки, чтобы избежать дополнительных изгибов.
При наличии водонагревательного элемента, следует учитывать место его расположения, поскольку нежелательно, чтобы трубы тянулись через всю площадь пола.

Необходимые инструменты

При установке и подключении к канализации душевой кабины потребуются определенный инструмент и расходный материал. Основание изготавливается путем заливки бетонной стяжки, а значит, следует подготовить инструмент для приготовления раствора, проведения бетонных работ и наложения гидроизоляции:

строительный миксер;
лопата;
мерная емкость;
мастерок;
терка;
полутерок;
шпатель;
нож;
ножницы.

Инструменты, для бетонной стяжки

Подключение кабины проводится с использованием:

болгарки;
электродрели;
перфоратора;
шуруповерта;
шлифовальной машины;
ножовки по металлу;
приспособление для изгибания труб;
отвертки;
плоскогубцев;
тисков;
ключей гаечных, торцевых, сантехнических, разводных;
стамески;
долота;
молотка;
киянки;
кисти малярной;
шпателя.

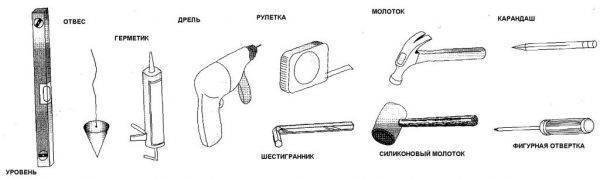

Инструменты для подключения кабины

Из расходных материалов потребуются:

монтажная пена;
силиконовый герметик;
ФУМ-лента;
манжеты;
шпильки.

Контроль качества и необходимые измерения обеспечиваются строительным уровнем, рулеткой, металлической линейкой, уголком.

Инструкция по самостоятельному монтажу

Технология создания душевой кабины собственными руками происходит поэтапно

В процессе выполнения монтажных работ, очень важно соблюдать все требования по надежности коммуникаций и гидроизоляции

Поддон из кирпича

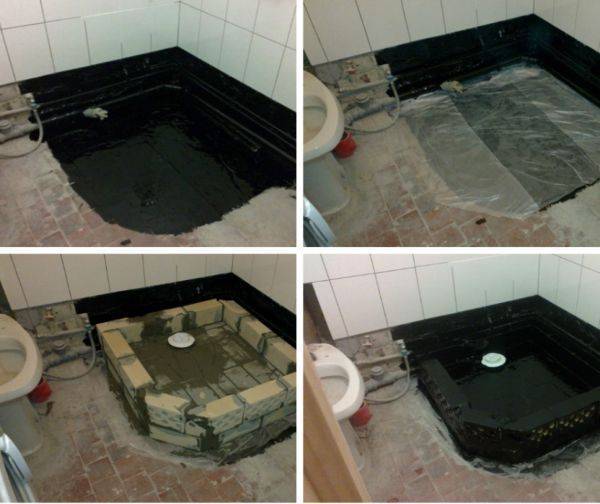

Перед монтажом самого поддона необходимо выполнить подготовительные работы с основанием. Если в помещении предварительно не была сделана бетонная стяжка, ее необходимо сделать. После того, как черновая стяжка высохнет, место, предназначенное под расположение поддона, должно быть обработано гидроизоляцией. Обрабатывают ей обычно в 2 слоя с промежутком 4-6 часов.

В качестве гидроизоляционного материала некоторые используют полимерную пленку, но это в корне не правильно. Лучше отдать предпочтение битумной мастике. Технология изоляции предполагает нанесение материала не только на основание пола, но и на стены в местах намокания (поэтому, позаботиться об этом нужно еще нга этапе ремонта, до укладки плитки на стены).

Далее, из кирпича формируем границы душевого уголка. Внутри, в случае, если нужно поднять уровень, также можно уложить ряд кирпичей.

После этого специалисты рекомендуют еще раз сформировать стяжку, и проделать повторную гидроизоляцию

Важно при этом оставить 1-2 сантиметра по высоте от точки слива, т.к. в дальнейшем нужно будет формировать финишную стяжку и отделывать ее плиткой

Многослойность проведенных работ позволяет обеспечить высокий уровень защиты от протеканий, в помещения, расположенные ниже. Также, в этом случае, повышается устойчивость к образованию грибков, плесени, и прочих вредоносных микроорганизмов.

Рекомендации по усовершенствованию поддона:

для создания более комфортных условий эксплуатации, на первых этапах создания, стоит позаботиться о подогреве. Он может быть представлен системой теплого пола, под черновую стяжку, или же листом пенополистирола. В последнем случае, стоит учитывать, что вся конструкция поднимется в уровне на несколько сантиметров.
каждый этап должен сопровождать проверками геометричности;
укрепление основания может быть выполнено металлической сеткой, заложенной в стяжку.

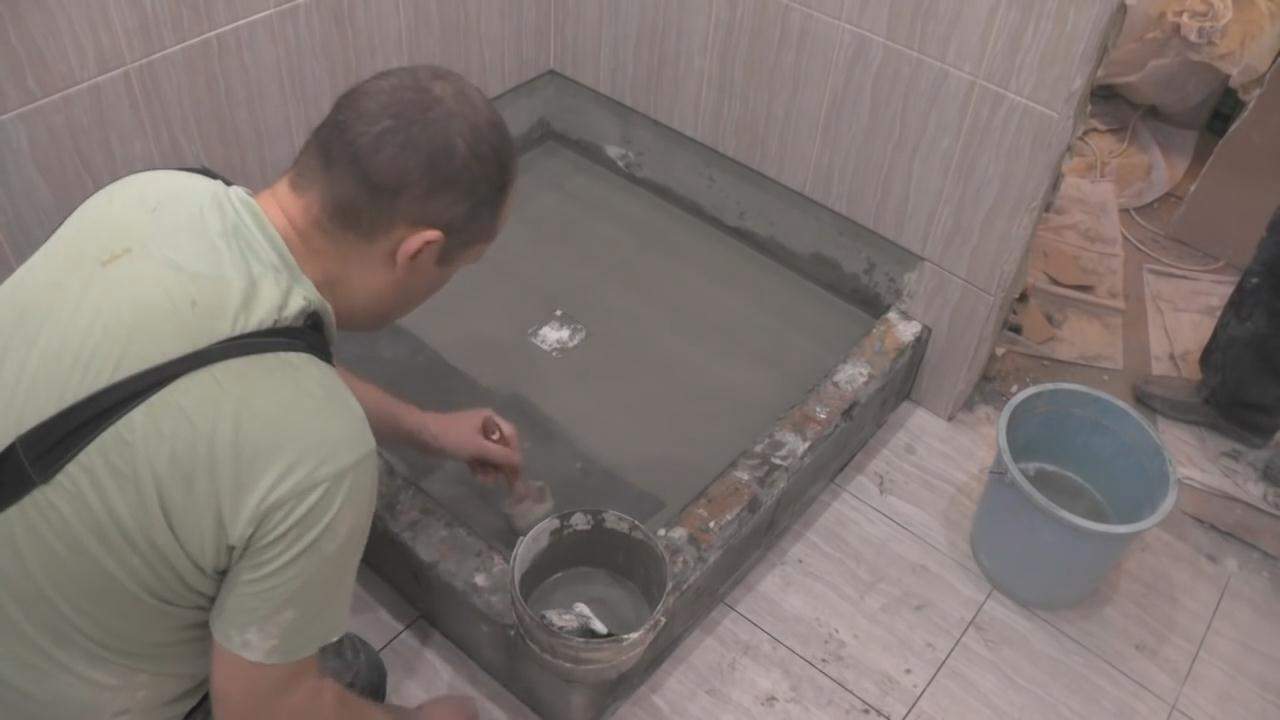

После того, как стяжка и гидроизоляция высохнут, можно приступать к заливке самовыравнивающей смеси. Данный слой также грунтуется и поддается гидроизоляции. Именно от качества этого слоя зависят все характеристики конструкции

Чтобы добиться максимального показателя, внимание нужно уделить углам, и шву, вокруг слива

Раствор заливного пола нужно делать немного гуще, чем обычно, чтобы была возможность сформировать уклон к сливу.

По стандартной технологии бортики поддона имеют высоту одного кирпича, но при желании можно сделать выше. Главное добиться того, чтобы в процессе приема душа, вода не превышала высоту ограждения.

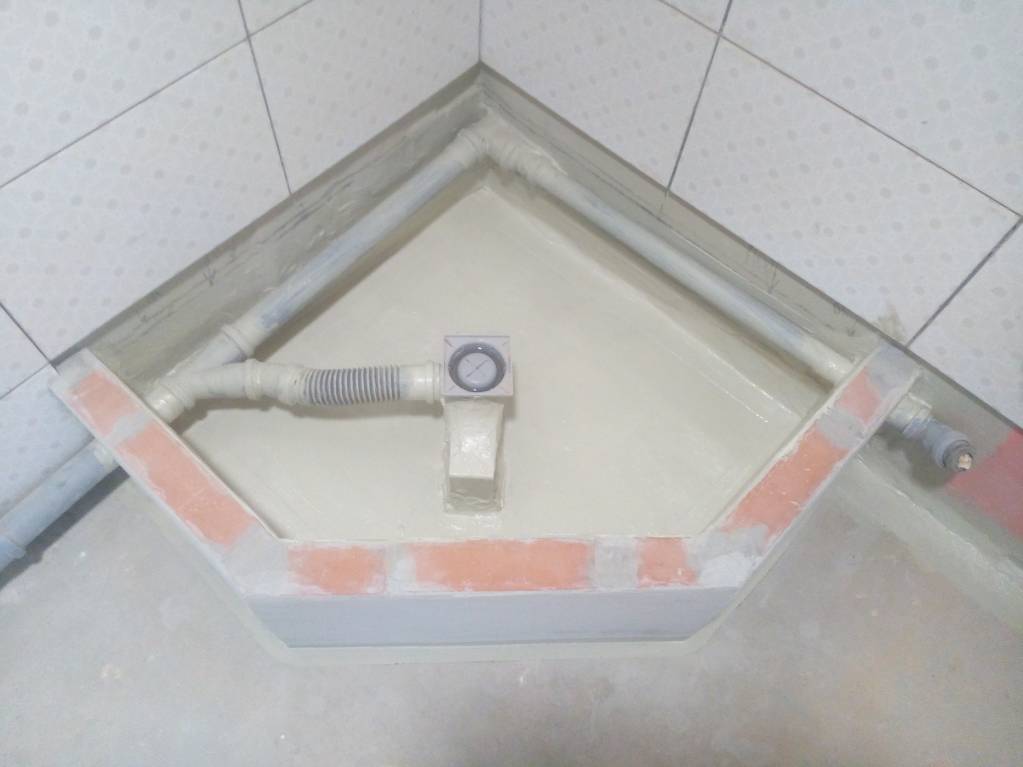

Формирование слива

Правила и рекомендации, относительно формирования водостока:

соблюдение уклона 3 градуса, в участке, где слив соединяется с канализационными трубами. Такого размера угла достаточно, для обеспечения оптимальной скорости потока воды, также минимизируются риски образования засоров и застоя воды.
герметичность всех соединительных элементов;
для системы слива лучше отдать предпочтение высококачественным пластиковым трубам и фитингам, так как они не подвергаются коррозийным процессам и внешним воздействиям;
жесткая фиксация сливного трапа. Заливка бетоном выполняется только после того, как проверена надежность крепления системы.

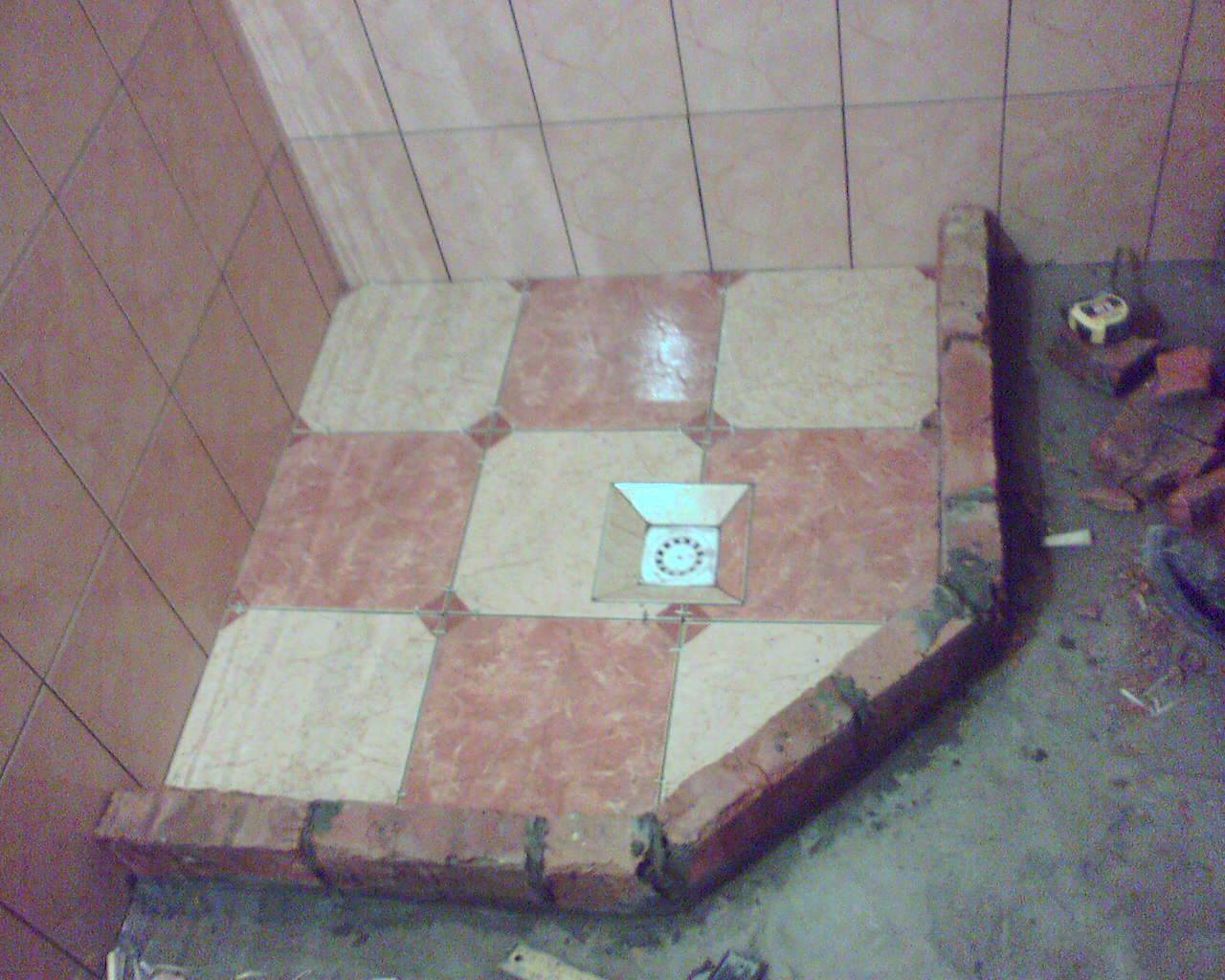

Отделка поддона плиткой

Техника укладки плитки в поддоне мало чем отличается от стандартной отделки, но при этом существуют некоторые особенности. В первую очередь они относятся к выбору клеевой смеси. Она должна отвечать всем критериям влагостойкости. Таким же параметрам должен соответствовать материал обработки швов.

Технология укладки плитки:

начало укладки происходит с угла;
нанесение клеящего раствора осуществляется зубчатым шпателем, чтобы добиться необходимой ровности;
смесь наносится на основание, а не на плитку;
фиксация плитки происходит путем прижимания ее к основанию;
выравнивание осуществляется путем постукивания киянкой;
одинаковую толщину швов обеспечивают специальные крестики.

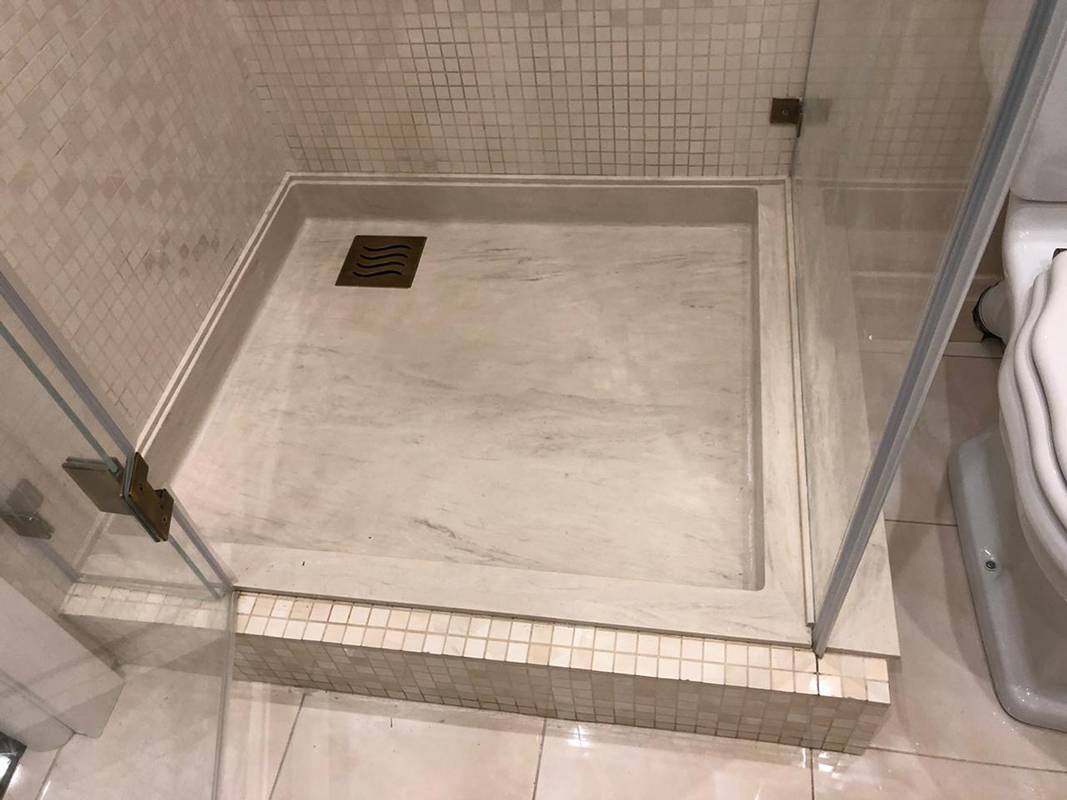

Часто, для самодельных кабинок выбирают плитку-мозаику, т.к. она позволяет легче работать с углами и плавными переходами.

Начинаем установку

Далее представлена инструкция по самостоятельному возведению душевой кабины. Рассмотрим варианты на основе фабричного акрилового и самодельного поддона из керамзитобетонных блоков. Материалом ограждения будет выступать влагостойкий гипсокартон. Перед началом работы следует подготовить расчетное количество:

листов силикатного стекла;
керамзитобетонных блоков;
кирпича для создания бортиков;
плитки для отделки кабины и поддона;
водостойкого плиточного клея;
цементно-песчаного раствора;
водостойкой стяжки;
гидроизоляции.

Кроме этого вам понадобится слив с сифоном или трап для удаления сточных вод из кабинки в систему канализации.

Установка готового поддона

Для установки фабричного поддона потребуется жесткий каркас, который может быть выполнен в виде стальной рамы, из бруса, обработанного септиком и водоотталкивающими средствами, кирпича. Наиболее распространенная конструкция каркакса – стальная рама, изготовленная из стальных балок с фиксацией «крест-накрест». Этапы выполнения работ:

Рама крепится к поддону на специальных металлических шпильках, которые одним концом вкручиваются в предусмотренных отверстиях по краям поддона, другим – в опоры каркаса.

На установленные на шпильках гайки монтируются перпендикулярно друг к другу стальные балки (крест-накрест). После регулировки положения их фиксируют контрогайками.
Поддон с рамой устанавливается на место. Заданную высоту и уклон регулируют положением ножек, расположенных на шпильках конструкции. Рекомендуемый перепад в сторону слива – 20 мм на 1 м.

Далее, следует установить слив и сифон, если данные элементы небыли установлены при приобретении поддона. Для предотвращения протечек стык между сифоном и сливом обрабатывается силиконовым герметиком.

Возведение самодельного поддона

Самостоятельное возведение поддона дает возможность создания кабины с определенными владельцем параметрами: ширина, форма, высота бортов. Рассмотрим этапы выполнения работ.

Замешиваем раствор. Покупные смеси разводят, тщательно соблюдая дозировку, указанную на упаковке. Делать это удобно в большой емкости при помощи строительного миксера или специальной насадки на дрель.

Блоки укладываются на гидроизолированное старое основание. Между блоками проводятся коммуникации и устанавливается трап. Необходимый угол отвода стоков 5-7°. Пространство между коммуникациями и блоками не заполняется для упрощения проведения ремонтных работ при дальнейшей эксплуатации.

По краю конструкции из кирпича положенного на ребро выкладываются бортики, которые будут служить основанием для установки ограждания.
Поверхность поддона заливается водостойкой стяжкой. Толщина слоя – 3-5 мм. При заливке следует соблюдать уклон не менее 10 мм на 1м. конструкции.

Изготовление уголка

Как уже отмечалось выше, стенки душевого уголка будут выкладываться из кирпича.

На бортики наносится слой раствора, поверх которого горизонтальными рядами укладываются кирпичи «на ребро» или в четверть кирпича.
Для объединения кладки в монолитную конструкцию необходимо соблюдать перевязку швов: продольные швы в смежных рядах смещаются на полкирпича.
Высота уголка – 7 рядов при стандартной ширине кирпича 250 мм. Толщина швов – 12 мм.
Для крепления кирпича к стене рекомендуется использовать стальные прутки, диаметром 6 мм. Прутки уложены между кирпичными рядами (в шов) и вбиты в отверстия капитальной стены. Для создания отверстий используйте перфоратор со сверлами, оснащенными победитовыми напайками.

Установка ограждений

Доведя стенки уголка до нужной высоты можно переходить к установке ограждения. В данном примере в качестве материала ограждения будем рассматривать силикатное стекло, толщиной 6 мм.

К стенам и на верхнюю часть кирпичного душевого уголка крепятся угловые пластиковые профили. Качественное крепление профилей обеспечивается дюбель-пробками и ударными саморезами.

Крепление стекол в профиле обеспечивается герметиком. Для безопасности, на открытых кромках стекол снимается фаска.

Вместо дверей кабинки будет использоваться сдвижная шторка, которая крепится на каркас из нержавеющей трубы. Монтаж трубы к стене обеспечивается специальными фланцами.

Душевой поддон своими руками — его виды

Душевые оборудуют тремя способами:

покупают готовую емкость и устанавливают на ножки или постамент;
на полу изготавливают подиум из бетона со сливом воды, облицовывают керамической или полимерной плиткой, мозаикой;
до начала строительства предусматривают более низкий уровень пола в ванне, чтобы чаша поддона располагалась с ним на одной горизонтальной отметке.

Первые два варианта больше подходят для квартир. Дополнительная заливка пола по всей площади ванны нецелесообразна. Увеличивается нагрузка на перекрытие, на входе в помещение образуется ступень.

При строительстве частных домов можно составить проект, предусматривающий прокладку канализационных труб ниже отметки пола в ванной. Таким образом душевой поддон не будет выступать на поверхность и создавать барьер.

Заводские емкости производят из нержавеющей стали, металла с покрытием, акрила, пенополиуретана, керамики. По индивидуальным заказам изготавливают эксклюзивные изделия из литьевого мрамора, искусственного камня, отличающиеся массивностью.

Готовый поддон из полистирола

Монтаж стандартных поддонов не требует специфических знаний и навыков. Небольшой вес емкостей позволяет установить их самостоятельно или с помощником. Некоторые конструкции просто ставят на пол. Их форма спроектирована так, чтобы сливной трап легко подключался через отводную трубу к канализационному коллектору. Если опоры не предусмотрены, по периметру укладывают кирпич, блоки или камень, используют сварные металлические каркасы. Снаружи облицовывают отделочными материалами или крепят экран.

Главная задача при устройстве любого душевого поддона — правильное подключение к канализации. Сливной трап или сифон должен располагаться в нижней точке емкости. Это обеспечивает свободный сток воды по наклонной плоскости чаши.

Чтобы подключить душевой поддон своими руками к канализационной ветке, создают уклон отводящей трубы не менее 2-3 см на погонный метр. Угол стыка с коллектором не должен превышать 45°. При таких параметрах риск загрязнения твердыми частицами наименьший, а прочистка вручную или с помощью тросика не отличается сложностью.

Если поддон смонтирован на ножках или подставках, а доступ к канализации свободен, сток оборудуют обычным сифоном. Он недорог, но при ремонте требуется разборка устройства. Минимальная высота выпуска — 100 мм. Если чаша монолитная, а проникнуть под нее не представляется возможным, оптимально установить трап.

Обустройство системы отведения стоков

В состав слива входят трап и отводная канализационная труба. Чтобы качественно функционировал отвод стоков, необходимо обеспечивать угол наклона, составляющий примерно 3 градуса. С этой целью для отводной трубы используют специальные деревянные подставки. Их делают разными по высоте и тем самым обеспечивают требуемый угол наклона.

Жидкость из самодельного поддона для душа должна перемещаться самотеком, не скапливаясь в одном месте и в итоге не образуя засор. Желательно устанавливать для слива съемный сифон, чтобы имелась возможность его очищать. Решетку для сливного отверстия выбирают металлическую – тогда она выдержит вес человека.

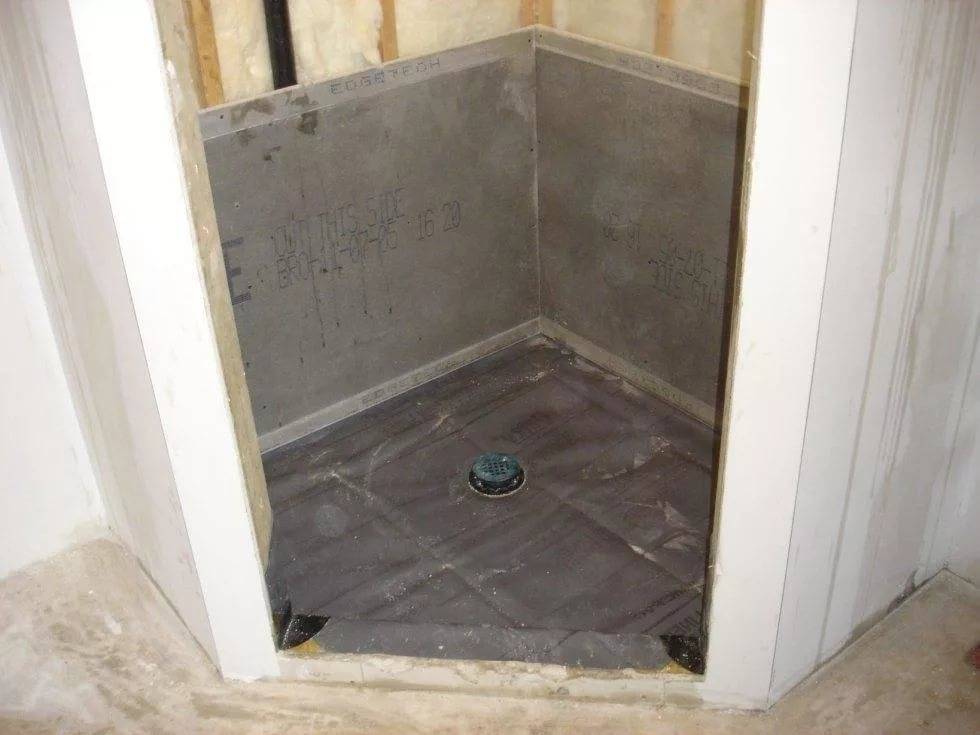

Гидроизоляция и вентиляция душевой

Установка душевой даже в доме из дерева – не такая тяжелая задача, как может показаться на первый взгляд. И все по той причине, что существуют интересные решения и материалам, к примеру, выровнять и защитить стены можно влагозащищенным гипсокартоном.

Если стены из бетона и кирпича, можно сразу же начать заниматься отделочными работами.

Гидроизоляция делается уже на стяжку и должна закрывать весь пол с заходом на стены по 10 см.
Стены, контактирующие напрямую с душем, также отделываются гидроизоляционным материалов и спецсредствами.
Это может быть как мастика, так и пластичный рубероид, который наплавляется слоями.
На стыках и углах клеится уплотнительная лента, ее края основательно заделываются мастикой.

Направление потоков воздуха должно идти от «сухих» помещений к «влажным». В противном случае сырость в других комнатах будет вам гарантирована. При этом вытяжку рекомендуется обустраиваться даже при наличии окна – зимой регулярно проветривать санузел вряд ли целесообразно.

Стеклянные стенки и дверки

После того, как завершены все работы по формированию душевого поддона своими руками, можно переходить к креплению стенок и дверей будущей конструкции. Для этого в строительных магазинах нужно изначально подобрать оптимальные по размеру элементы.

Производители представляют широкий ассортимент стеклянных стенок и дверок:

фацетированные – изделия, у которых кромки имеют оригинальную форму, за счет применения специальной технологии обработки;
моллированные – трафаретное стекло;
витражные – готовое изделие склеивается из разных по размеру, и цветовому оформлению, элементов;
матированные – поверхность стекла обрабатывается специальными солями, чтобы убрать глянцевый блеск и прозрачность;
пескоструйные – обрабатываются под сильным воздушным потоков, совместно с которым подаются абразивные частицы.

Вас заинтересуют эти материалы:
Душевые кабины — ОТЗЫВЫ реальных покупателей!	Размеры душевых кабин — обзор различных размеров, форм и типов

Помимо внешнего вида, дверцы душевых кабин отличаются по механизму открывания и закрывания – маятниковые, раздвижные, распашные, складные.

Самыми простыми в установке являются распашные дверцы. Их монтаж не требует специальных знаний и сложной фурнитуры. В комплекте со стеклянными дверями уже идут петли, поэтому лишь нужно правильно установить их опорные части на стену.

В этом процессе очень важно провести соответствующие замеры, чтобы дверь не цеплялась за поддон, или же не образовывалась щель (у стены, и между дверью и краем поддона). Отмерив расстояние от краев двери до центра петель, эти размеры нужно перенести на стены

После этого, с помощью дрели делаются отверстия на отмеченных участках.

По завершению всех работ, происходит вкручивание опорной части петли в стену, таким образом, чтобы штырь был расположен открытой частью вверх. Такое расположение необходимо для беспрепятственного надевания дверей.

Поддон или наклонный слив

Одним из основных конструкционных элементов душевой кабинки считается поддон. Такое изделие можно приобрести в большинстве строительных магазинов, хотя многие застройщики используют для отвода грязной воды самодельный наклонный пол. При покупке готового поддона пользователь может подобрать изделия по необходимым габаритным размерам, чтоб он идеально вписался в дизайн помещения. Такие изделия изготавливаются из камня, акрила, керамики или чугуна, некоторые модели имеют специально вмонтированные сидения.

Особенным спросом среди потребителей пользуются душевые поддоны, сделанные из акрила. Поверхность подобного материала быстро прогревается под струёй горячей воды. Кроме этого рассматриваемое покрытие отличается устойчивостью к появлению бактерий и плесени. Несмотря на то, что акриловые поддоны гораздо слабее, чем изделия из чугуна срок их службы может доходить до 15 лет. Минусом заводских моделей считается несоответствие размеров конструкции к площади помещения ванной комнаты, а также плохое совмещение с дизайном.

Некоторые хозяева загородной недвижимости устанавливают в деревянном доме душ с поддоном собственного изготовления. Ещё одним вариантом отвода грязной воды и мыльных средств в канализационную систему считается применения слива с наклонным полом. Внутренняя часть этой конструкции обычно отделывается керамической плиткой.

Подобные конструкции достаточно удобны в эксплуатации, особенно часто они используются пожилыми людьми. Процедуру обустройства этого элемента делают следующим образом. Для начала определяем и размечаем место установки душа, устанавливаем форму для заливки бетонного основания (деревянный каркас определённого размера). После этого проводится укладка гидроизоляционного материала, например, резиновой мембраны. Изделие размещают на поверхности, таким образом, чтоб оно полностью перекрывала днище пола, и выступало на стенки на высоту около 20 сантиметров.

На следующем этапе работ происходит обустройство слива наклонного пола. Для этого берём острый нож и делаем отверстие в месте входа канализационной системы. Дырку нужно сделать, таким образом, чтоб её диаметр совпадал с диаметром слива, иначе отработанная вода будет просачиваться. Теперь берём специальную фиксирующую пластину и затягиваем её болтами, устанавливаем трап слив в соответствии с прилагаемой инструкцией и заделываем отверстие защитной лентой.

https://www.youtube.com/watch?v=F0H52y4KKJs

После проведения подобных работ приступают к бетонированию пола с использованием цементно-песчаного раствора. Слой бетона на поддон возле стенок нужно укладывать так, чтоб его толщина находилась в пределах 6 сантиметров. На участке возле слива толщину раствора уменьшают до 3 сантиметров, что даст возможность обеспечить необходимый уклон для стёка грязной воды. Работы по выравниванию площадки проводятся шпателем. Далее необходимо дождаться высыхания бетонной смеси, после чего можно проводить укладку финишного покрытия.

Примеры душевых кабин своими руками

С чего же начать работы по созданию собственной душевой кабины? Да наверное, лучше с изучения опыта тех людей, которые уже прошли этот этап и теперь наслаждаются плодами собственных усилий.

Если говорить о душевой кабине в частном доме, то её можно поставить куда угодно. Вернее, куда она влезет

Если обратить внимание на фотографии, то на них кабинка уютно разместилась в пространстве между стеной и печью, на обычной кухне. Данное творение инженерной мысли не имеет стального поддона, его заменяет кафельная плитка, которую выложили под небольшим углом к водосборному трапу. Пол в кабине приподнят над уровнем пола в кухне

В данном случае это вынужденная мера, чтобы не разбирать пол для установки водосборной воронки. Чтобы вода из кабинки не попала в кухню, её отделили порогом с двумя степенями

Пол в кабине приподнят над уровнем пола в кухне. В данном случае это вынужденная мера, чтобы не разбирать пол для установки водосборной воронки. Чтобы вода из кабинки не попала в кухню, её отделили порогом с двумя степенями.

Мастеру понадобился кирпич, кафель и устойчивый к сырости гипсокартон, чтобы создать себе кабинку. На потолок установлены пластиковые бесшовные панели. Даже кухонная печь гармонично смотрится совместной с душевой кабиной, так как они вместе отделаны в едином стиле.

Вода подаётся при помощи насосной станции из колодца. Имеется водонагреватель компактных размеров. Всё это позволило получить душевую кабину небольших размеров с холодной и горячей водой.

Очень неплохо и необычно будет смотреться душевая кабинка, если её собрать самому из стеклянных блоков. Материал этот не менее прочен, чем кирпич, но в то же самое время смотрится очень декоративно. Научиться класть стеклоблоки можно очень быстро, а формы из него можно делать самого необычного вида. Есть посмотреть на фотографию, то можно заметить, как стильно смотрится стеклоблок в паре с плиткой под натуральный камень.

На полу кабинки стяжка из бетона, поверх которой керамогранитная плитка. Стены также из керамической плитки.

Не каждому человеку нравится вариант замещения прозрачного экрана занавеской из плёнки, но в данном случае смотрится это очень неплохо.

Облицовка в виде мозаики и ткань, которая не промокает и подвешена на дуге, покрытой хромом. Вся эта композиция смотрится как произведение настоящего дизайнера.

Подбирая материал для сотворения своего душа, стоит обратить внимание на сотовый поликарбонат. Он довольно прочный, не боится воды и красиво смотрится. На его основе получатся симпатичные прозрачные стенки кабины и дверь

На его основе получатся симпатичные прозрачные стенки кабины и дверь.

Окантовку для него делают на основе из алюминия или пластика. Сама дверь может быть распашной, а можно поставить и раздвижную. Это легко сделать, если на нижнюю сторону поликарбоната закрепить колёсики от шкафа и вставить их в направляющую.

Благодаря своей гибкости поликарбонат позволяет создавать самые разнообразные формы.

Не менее популярно для создания душевых кабинок и оргстекло. Оно не настолько прочно как поликарбонат, поэтому его придётся обрамить уголками из нержавейки.

На основе стекла получаются простые и воздушные самодельные конструкции.

Его легко совместить с плиткой.

Вполне неплохой вариант облицовки — пластиковая вагонка. Её можно легко и быстро соединить в единую и не боящуюся сырости панель. Крепится она на совершенно любую поверхность.

Стенки можно сделать на основе однородного материала, а можно скомпоновать из разных.

Включив фантазию, и из прочного пластика можно создать уютный уголок отдыха. Словно в оазисе можно не только придаваться тут омовению, но и расслабившись под струями тёплой воды заняться медитацией.

Вполне легко и быстро можно сделать каркас кабины из гипсокартона, после чего отделать его материалом с влагозащитой и обложить плиткой. Конструкция выйдет недорогой и простой в монтаже.
