Сборка и монтаж теплого пола из полипропиленовой трубы

Чем хорош полипропилен для труб теплого пола?

В расходных материалах изготовители превосходят самих себя, предлагая покупателю разные варианты на любой вкус. Владельцу приходится себя ограничивать своими финансовыми возможностями. На практике теплый пол может быть сделан из следующих материалов:

  • медь;
  • полипропилен;
  • металл с гофрой;
  • металлопластик;
  • сшитый полиэтилен.

Теплый пол из полипропилена имеет массу достоинств:

  1. Достаточная эластичность трубы при высокой механической прочности;
  2. Соединения герметичны и надежны;
  3. Долгий срок эксплуатации;
  4. Качество технологического изготовления, благодаря чему монтаж контура из полипропилена будет очень простым;
  5. Недорогая стоимость.

Мнение специалистов о полипропилене в теплых полах

Полипропилен является материалом, отлично переносящим низкие температуры. При замерзании теплоносителя внутри контура не возникнет механического повреждения трубопровода, даже если он сделан своими руками.

Трубы из полипропилена особенно рекомендуются владельцам загородных домов и дач, в которых отопление работает только периодически.

Сварка труб на полипропиленовой основе обеспечивает качество и герметичность всех соединений. Заливая контур отопления пола в стяжку можно рассчитывать на несколько десятков лет беспроблемной работы.

Есть и некоторые недостатки полипропилена в теплых полах – материал отличается большим коэффициентом теплового расширения, поэтому при заливке стяжки бетонным раствором стоит выбрать армированные полипропиленовые трубы. Изгибы трубопровода также иногда собирают неправильно из-за просчетов с коэффициентами теплового расширения полипропилена.

Большое линейное расширение

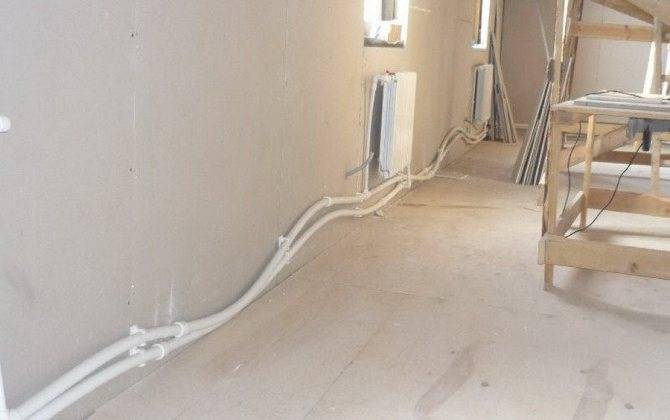

Если вы собрались делать отопление полипропиленовыми трубами, то сразу закладывайте использование их только в скрытом монтаже. Все трубы вам нужно будет запрятать в стены и стяжку, и желательно в изоляции.

Основной проблемой полипропилена является его линейное расширение. Составляет оно примерно 2,5 мм на один погонный метр. Если вы смонтировали ровные трубы, то во время эксплуатации они обязательно где-нибудь «поплывут». Даже если их часто крепить. Если эти трубы будут располагаться снаружи, то вряд ли вы оцените такую картину.

Будет полезно: Термоусаживаемые муфты для защиты швов труб ппу изоляции

Устройство водяного теплого пола

Чтобы устроить такой пол, необходимо уложить трубы, по которым будет циркулировать горячая вода, источником которой может служить центральное отопление или же отдельный котел.
Один из самых распространенных способов монтажа теплого пола – бетонная система обогрева. Всю работу можно разделить на несколько этапов: составление проекта, подготовка пола, укладка сетки и труб, заливка бетоном, укладка финишного покрытия.

Составление проекта будущих работ обязательно, особенно если планируется утепление полов на большой площади. При проектировании должно быть учтено, из чего сделаны полы, стены и другие элементы. Это необходимо для того, чтобы рассчитать нужную температуру, которая должна быть в помещении. Затем нужно определить место установки коллектора, котла. После необходимо составить схему расположения труб, указать длину контура и диаметр, а также другие параметры.

Температура воды для отопления должна быть установлена на основе расчета, в котором учтен тип помещения, вид напольного покрытия и наружная расчетная температура. Как правило, максимальный уровень температуры для отопления пола – +45 градусов при скорости потока воды 0,3 м/сек для плавного распространения тепла.

Подготовительные работы

Коллекторный шкаф лучше разместить на стене у пола

Чтобы тепловое оформление помещения прошло по правилам, начинать работы необходимо с установки коллекторного шкафа – основы будущего теплого пола из полипропиленовых труб. Он предназначен для соединения всех контуров и расположения элементов регулировки. Лучше его разместить на стене у пола. К шкафу подходят подающая горячую воду и возвратная трубы, к которым подсоединена коллекторная группа.

Следующий этап – укладка гидроизоляции, в качестве которой подойдет полиэтилен. Он укладывается внахлест и соединяется скотчем. По периметру помещения, в котором проводится монтаж теплого пола, должна быть наклеена демпферная лента. Она предотвратит растрескивание стяжки, когда будет происходить тепловое расширение.

Затем укладывается теплоизоляция. Если этого не сделать, то теплопотери составят в среднем 40%. Выбор материала зависит от расчетов теплопотерь при составлении проекта. В качестве теплоизоляции может быть использована минеральная вата, полистирол, пробка техническая или другие материалы. Можно использовать специальный вариант для водяного пола, который снабжен отражающей поверхностью.

Укладка контуров полипропиленовых полов

Диаметр трубы и шаг укладки будут зависеть от конкретного места. В холодных местах (у входной двери, возле окон) укладка полипропиленовых труб проводится чаще, в местах, где будет стоять мебель, не укладывается. Чтобы закрепить теплый пол, существует два способа крепления: к армирующей сетке и к теплоизоляции.

Армирующая сетка – более рациональный вариант. Она даст возможность провести укладку полипропиленовых труб более равномерно. Кроме того, увеличит прочность стяжки. Крепятся трубы пластиковыми хомутами или проволокой. Чтобы ускорить монтаж, можно воспользоваться скобами.

Укладывать пол из пропилена лучше из рулона или катушки. Благодаря этому количество соединений будет минимальным. Это даст возможность сэкономить время и деньги. Крепится труба через каждые 80 см. Сильно затягивать хомуты не стоит, иначе линейное расширение приведет к деформации трубы.

Чтобы обогрев помещения происходил равномерно, длина одного контура не должна быть больше 80 м. Идеальная длина – 50 м. Все контуры должны иметь примерно одинаковую длину. Коллектор следует выбирать в зависимости от количества контуров. Например, если 7 контуров, то и выходов должно быть 7.

Способов укладки полипропиленовых труб, из которых монтируется теплый пол, несколько. При параллельном или змеевидном способе труба укладывается зигзагом. Такой метод лучше всего подойдет для небольшого помещения. Спиральный способ («улитка») используется в больших помещениях. Монтаж труб проходит по спирали, чередуя холодную и горячую, что позволяет обеспечить лучший обогрев.

Стандартный выбор труб, учитывая их линейное расширение и необходимую мощность, – 2 см в диаметре

Следует обратить внимание на качество труб, поскольку теплый пол монтируется не на один год

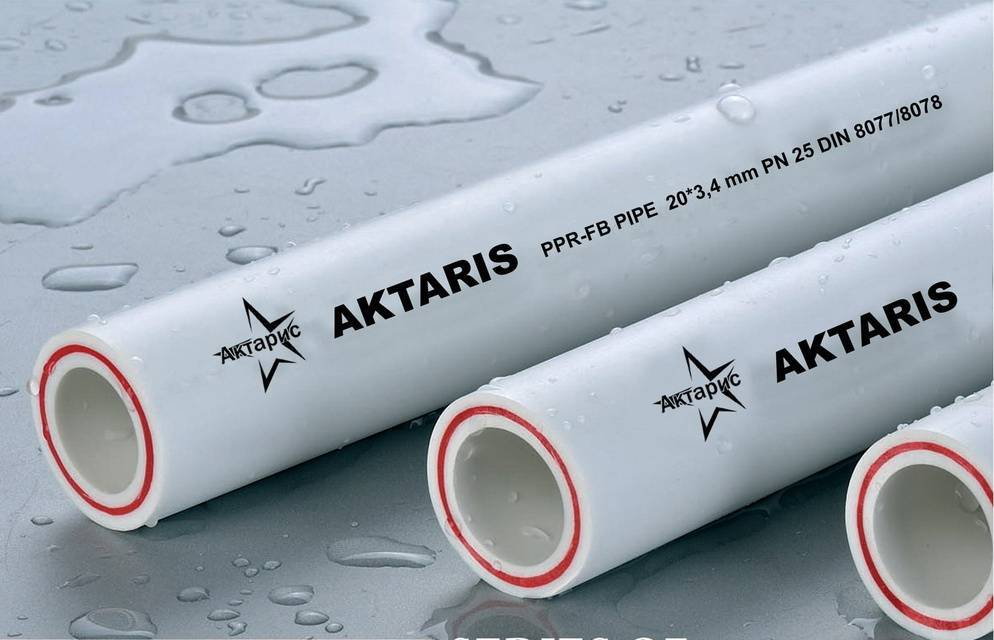

Несколько слов о трубах из полипропилена

Трубы из полипропилена применяются довольно широко в инженерных системах самого разного назначения: водоснабжения, отопления. Они пригодны для прокладки в грунте, в каналах, в шахтах, в стенах под штукатуркой или же в открытом виде. Главное их преимущество в способе соединения между собой, когда трубы после термической сварки превращаются в монолит. Для этого используется специальное оборудование – сварочный аппарат, который в народе называется паяльником. Использовать его довольно просто, пайка занимает всего несколько минут.

Используйте специальный паяльник, тогда трубы после термической сварки превращаются в монолит.

Другие преимущества этих труб – высокая механическая прочность и стойкость к размораживанию. Даже если в трубе замерзнет вода, то ее целостности ничто не угрожает. Она расширится и после того, как оттает, примет первоначальную форму.

При рабочей температуре труб плюс 75 градусов и давлении 7,5 атмосфер они гарантированно прослужат не менее 25 лет. Наибольшая температура, которую они могут выдержать, – плюс 95 градусов, но тогда срок их эксплуатации уменьшится.

Использование полипропиленовых труб для устройства теплого пола экономически выгодно, потому что они намного дешевле, чем любые другие, например, металлопластиковые. Особенно это касается соединительных деталей.

Способы монтажа

Известно два самых распространенных способа — бетонный и настильный. Бетонный способ укладки водяного пола подразумевает установку нагревающей системы под бетонной стяжкой. Это довольно-таки трудоемкий и длительный процесс, так как обязательно необходимо дождаться полного высыхания стяжки, которое длится около месяца.

Настильный способ позволяет использовать готовые материалы, которыми покрывается пол и подходит для любых типов зданий. В зависимости от материалов, используют полистирольную технологию и деревянную. Первый вариант самый легкий, его основой являются плиты из полистирола. Настильный деревянный метод монтажа водяного теплого пола, в свою очередь, делится на систему модульного и реечного типа.

Подготовка поверхности под водяной пол

  1. Для монтажа вышесказанной системы необходимо подготовить основу пола. В первую очередь ее тщательно очищают от грязи, пыли и ненужных предметов.
  2. Затем выравнивают поверхность, так как она должна быть идеально ровной, для того чтобы тепло равномерно распространялось. Необходимо сделать теплоизоляцию, во избежание влаги и утечки тепла. На поверхность пола размещают пленку, а на стены клеят демпферную ленту.
  3. Следующий этап — укладка теплоизоляционного материала, можно выбрать специальный теплоизолирующий материал, который предназначен именно для этих целей.

После всех подготовительных работ, которые обязательно необходимо выполнить, можно приступать непосредственно к монтажу теплого водяного пола.

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Тестирование системы

Прежде чем заливать трубопровод бетонной стяжкой, необходимо обязательно провести тестирование устройства, так как в случаи неполадок или течи, устранить их под бетоном будет сложно.

Чтобы проверить систему, каждый контур в отдельности заполняется водой, и открываются все распределительные клапана, что способствует удалению воздуха из труб. При этом устанавливается давление в 1,5 раза больше рабочего, но не меньше 6 бар.

Через 3 — 4 часа, давление понижается, и его опять нужно поднять. Так необходимо делать три раза. После этого, пол оставляется на сутки, и если за это время давление понизилось не более чем на 2 бар, то система смонтирована правильно.

Фитинги для укладки труб

Компанией Rehau предлагаются надвижные муфты и фитинги, обеспечивающие высокую надежность соединения труб из сшитого полиэтилена. По ходу установки труба сначала оснащается надвижной муфтой. Далее в работу вступает специальный экспандер, способный расширить внутренний диаметр изделия до нужного значения. Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы. Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).

Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени. При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации. Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

Особенности полипропиленовых труб для теплого пола

Полипропиленовая труба находит широкое применение при создании различных инженерных коммуникаций, таких как:

  • Отопительная система.
  • Система водоснабжения.
  • Отвод стоков.

Благодаря свойствам полипропилена, существует возможность применения труб из этого материала в любой среде:

  • На открытом воздухе.
  • В любом типе грунта.
  • Под слоем штукатурки в стене.
  • В различных каналах.

Основными достоинствами полипропиленовых труб можно назвать следующие моменты:

  • Герметичные стыки. Применение современной технологии, при которой сваривание осуществляется с помощью специального паяльника, обеспечивает полную герметичность полипропиленовых трубопроводов в местах соединения. Использование такого оборудования позволяет выполнять сварку за короткий промежуток времени, при этом работа с паяльником не представляет сложности.
  • Механическая прочность, сочетаемая с эластичностью. Это свойство позволяет использовать полипропилен при довольно низких температурах воздуха. Целостность структуры материала не нарушается даже при замерзании воды внутри трубы из полипропилена. После оттаивания жидкости трубопровод возвращается к прежним размерам.
  • Долгий срок использования. Эксплуатация полипропиленовой трубы под давлением в системе до 7,5 атмосфер и температурой рабочей среды в пределах +75С возможна на протяжении четверти века.
  • Доступная стоимость. Цена на полипропиленовые трубы занимает более низкие границы по сравнению с другими видами изделий аналогичного типа. В частности, это относится к соединительным элементам.

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Полиэтилен и полипропилен преимущества и недостатки

Прежде чем отдать предпочтение тому или иному варианту, рассмотрим подробнее трубы из сшитого полиэтилена и полипропилена.

Сшитый полиэтилен

Современный полиэтиленовые трубы не имеют шва

При слове «полиэтилен», да ещё и сшитый, у большинства простых обывателей сразу же возникает образ чего-то непрочного и недолговечного, но это отнюдь не так. Современные технологии позволяют сшивать материалы таким образом, что на поверхности трубы не остаётся никакого шва, ослабляющего прочность конструкции.

Совсем недавно полиэтиленовые шланги сваривались продольным швом, что не делало их особенно прочными. В результате самой распространённой области их использования были дачи и приусадебные хозяйства, где их применяли для поливки насаждений.

Но полиэтилен, сшитый при помощи современных технологий, обладает повышенной прочностью. Особенно это касается полиэтиленовой трубы РЕ-RТ, то есть с повышенной термостойкостью. Структура стенки такой трубы представляет собой трёхмерную сетку с прочными молекулярными связями. Это достигается тем, что сварка трубы идёт на молекулярном уровне, в результате образуется практически монолитное соединение.

Среди минусов полиэтиленовых тёплых полов можно отметить их недостаточную стойкость к внешним физическим воздействиям.

Давление извне способно пережать трубу, что приведёт к проблемам с циркуляцией теплоносителя по системе, поэтому полиэтиленовые обогревательные элементы рекомендуется укрывать бетонной стяжкой, которая играет роль своеобразного панциря, защищающего их от давления со стороны напольного покрытия.

Полипропилен

Трубы, сделанные из данного материала, известны сегодня практически каждому. Именно они за последнее десятилетие почти вытеснили в строительстве «классику» в виде металлических водопроводных труб.

Полипропиленовые трубы обладают целым спектром неоспоримых плюсов:

  1. Длительный срок эксплуатации, достигающий при правильном монтаже до 50 лет.
  2. Высокая стойкость к различным химическим реагентам. В связи с этим в качестве теплоносителя можно использовать не только воду, но и антифриз или этиленгликоль.

Полипропилен меньше коррозируется и меньше шумит при прохождении воды по трубам

Стойкость к коррозии и отложениям солей и ржавчины. Полипропилен абсолютно индифферентен к молекулам воды, поэтому трубам не угрожает ни коррозия, ни ржавчина, а гладкая внутренняя поверхность препятствует отложению на стенках различных осадков, содержащихся в теплоносителе.
Пониженный уровень шума. При циркуляции жидкости по трубам шумы почти полностью поглощаются толстыми многослойными полипропиленовыми стенками.
Высокая механическая прочность. Полипропиленовую трубу практически невозможно передавить в отличие от мягких полиэтиленовых видов, поэтому вовсе не обязательно прятать нагревательные элементы из полипропилена в бетонную стяжку.

Имеют обогревательные системы и свои недостатки. Прежде всего, это ограничения в нагрузках, которые составляют 7,5 атмосфер давления и + 95 С максимальной температуры. Рекомендуемая рабочая температура составляет + 75 С.

Для того, чтобы согнуть такой материал понадобится специальное оборудование

При превышении данных параметров полипропилен начинает деформироваться и значительно увеличиваться в объёмах. Другой минус таких труб – чрезмерная жёсткость.

Настелить полипропилен «змейкой» или спиралью, как полиэтиленовые трубы, вряд ли получится, поэтому при монтаже тёплого пола из полипропилена невозможно будет обойтись без «утюга» для сварки труб и переходников-уголков для соединения отдельных элементов.

После ознакомления со всеми преимуществами и недостатками полипропилена и полиэтилена вы сможете сделать наиболее подходящий для вас выбор.

Если вы решили использовать в качестве материала для тёплого пола полипропиленовые трубы, следует ознакомиться с основными критериями их выбора.
