Двухклавишный выключатель для скрытой проводки: технические характеристики

Ведущие производители

Практически все производители, занимающиеся изготовлением комплектующих изделий для обустройства электропроводки, не обошли своим вниманием одноклавишные выключатели. Ведь именно они наиболее востребованы на рынке коммутационных приспособлений для освещения

Среди популярных у российских потребителей и проверенных временем производителей стоит отметить:

немецкие Schneider Electric, ABB, Wessen и Gira;
французский Legrand;
турецкие Makel, Viko и Lezard;
российские «Светозар», ДКС и TDM Electric;
норвежский Hegel;
шведский Werkel;
испанские Simon и Fontini;
итальянский Bticino.

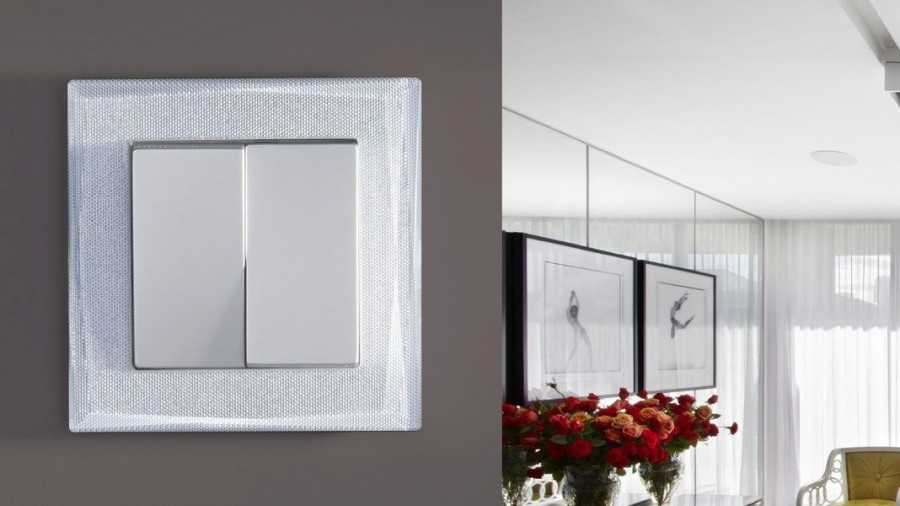

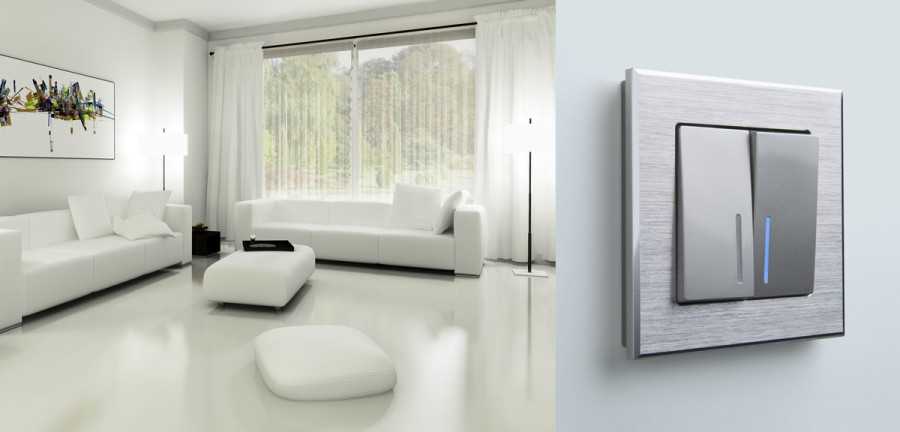

Дизайн выключателей весьма разнообразен (как по цветовому исполнению, так и по размерам, форме управляющей клавиши и декоративной рамки).

Применение

Применение такого устройства управления, как правило, проходит по двум сценариям. В первом случае к одному выключателю подводятся провода от двух разных приборов. Чаще всего, речь идет о лампах, осуществляющих освещение в смежных комнатах. Однако, управляемым может быть любой электрический прибор, начиная от кухонной вытяжки и заканчивая теплым полом.

Второй вариант использования переключателя позволяет обеспечить разные режимы работы прибора. Например, регулировать уровень освещения в помещении.

При использовании ламп, обладающих несколькими источниками света, данным типом выключателей контролируется подключение разного числа лампочек. Потому, нажатие одной из клавиш ведет к соответствующему зажиганию подведенных к ней лампочек.

Для чего нужно подключать двойной выключатель на две лампочки

Основная причина использования двойных выключателей – это оптимизация применения электрооборудования, которое подключается к одной цепи. В качестве самого яркого примера оптимизированного контура можно привести стандартную организацию освещения для раздельного санузла. При этом со стороны прихожей происходит установка одного клавишного выключателя. Как результат, управлять освещением в туалете можно с помощью одной клавиши, а в ванной – с помощью другой.

Благодаря такому выключателю появляется возможность одним движением одновременно выполнять два действия – это включение освещения в одной комнате, и выключение света в другой.

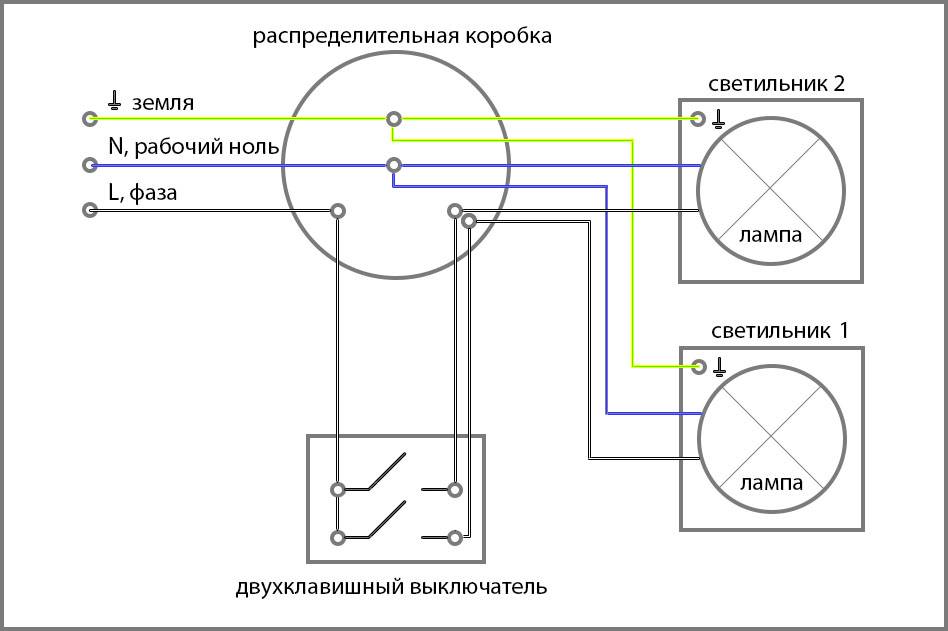

Схема подключения двухклавишного выключателя на две лампочки при наличии в сети заземляющего проводника

Однако устанавливать выключатель общего типа необходимо лишь в случае, когда они находятся рядом. Если же комнаты находятся на расстоянии, то лучше использовать стандартные отдельные установки, чтобы не было путаницы.

И если вы задаетесь вопросом, как подключить двойной выключатель на две лампочки, то помимо схемы подключения, вам необходимо изучить, какие инструменты для этого необходимы, как подготовиться к установке, и как ее непосредственно произвести. Давайте более подробно остановимся на каждом из пунктов.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Инструменты

Что касается инструментов, то их список должен состоять из:

отверток для крестового и плоского шлицов;
монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
бокорезов;
уровня;
пассатижей;
молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Монтаж электропроводов

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка. После этого надо подключить сам выключатель и светильники к проводке.

Прокладка всех проводов осуществляется согласно схеме, которую мы разместили выше.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же дом используется в течение многих лет и действующие электропровода не подходят, то их нужно менять. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Когда они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.

Другие подготовительные работы

Когда правильные кабели размещаются на своих местах, приступают к их подключению. Хочется также отметить, что будет очень правильно и безопасно, если отключить электроснабжение в доме или квартире перед тем, как вы будете осуществлять любые работы по замене проводки и перед тем, как вы подключите выключатель двойной.

Стоит отметить, что достаточно будет отключить автоматический переключатель, который стоит в начале ветки, предназначенной для подачи тока к осветительным приборам.

Если в распределительном щитке все автоматические выключатели подписаны, то это очень хорошо, поскольку вы сразу отключите нужный. В противном случае надо экспериментом путем определить нужный автомат. Об этом время от времени отмечается в тех видео, которые рассказывают о том, как надежно и правильно подключить выключатель двойной.

И так, когда все подготовительные работы сделаны и провода размещаются согласно схеме, можно приступать к подключению двухклавишного выключателя.

Особенности подключения

Подрозетник с введенными проводами

Сначала осуществляют подготовку концов проводов, которые надо подключить. У нас есть три провода: один фазный входной и два выходных (их будут подключать к отдельным люстрам или лампам). Концы электропроводов зачищают, то есть снимают изолирующий материал на отрезке, который равняется 10-ти сантиметрам.

Далее чтобы подключить эти провода, на двойном выключателе света нужно найти клеммы или зажимы, которые предназначены для фазного входного и выходного проводов. Первый зажим обозначается буквой «L».

При этом этот зажим является единственным и находится с одной стороны. С другой стороны находятся клеммы или зажимы для выходных электропроводов. В каждую клемму или зажим вставляются соответствующие электропровода.

Этот способ подключения касается тех двойных включателей, которые имеют один корпус и не имеют модулей. Модульный двойной выключатель, который будет регулировать работу люстры, надо подключить несколько по-другому. Входной кабель вставляется в клемму одного модуля.

Она также имеет обозначение «L». Рядом с ней есть еще одна клемма. Эту клемму и клемму с надписью «L» второго модуля соединяют с помощью короткого провода.

Таким образом происходит подключение к фазному проводу. Выходные электропровода подключаются таким же способом, который используется для корпусного включателя. Выходные клеммы обозначены стрелками.

Все работы по присоединению электропроводов сделаны и остается только установить и закрепить выключатель в монтажной коробке. Для этого устанавливают устройство в монтажную коробку.

Если использовались жесткие электропровода, то перед установкой в коробку их следует легко подогнуть к основанию выключателя. Закрепление в подрозетнике осуществляется либо с помощью болтов, либо с помощью специальных зажимных лапок. Этот процесс зависит от того, какой выключатель вы приобрели.

Некоторые двойные выключатели имеют рамку и клавиши, которые снимаются. Понятно, что эти элементы снимают перед самым монтажом и устанавливают тогда, когда произошло закрепление основания устройства.

Как правильно подключить двухклавишный выключатель света и не допустить ошибок.

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света

двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках. Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

В распаечную или распределительную коробку могут заходить следующие кабеля:

Источник

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

французская компания промышленного электротехнического оборудования Schneider Electric;
акционерная компания Legrand из Франции;
корпорация производителей из Швеции и Швейцарии АВВ;
итальянский производитель дизайнерской электрофурнитуры Bticino;
турецкая компания Viko.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

Подключение

Современные модели выключателей ориентированы на самостоятельную установку даже новичками. Помимо инструкции, вложенной в пакет со всеми составляющими, тыльная сторона механизма снабжена обозначениями всех контактов, а в некоторых случаях, еще и схемой подключения.

Всего в таком устройстве три контакта:

входной, для фазового питающего провода;
два выходных для управления приборами.

В процессе работы потребуется соединить входной контакт с проводом питания (фазой), а два выходных – с проводами управления прибором. В случае с люстрой это будут жилы, питающие разные лампочки.

Стоит отметить, что инструкция для подключения двухклавишной разновидности выключателя несколько меняется в зависимости от того, какой тип контактов используется в механизме. На рынке электротоваров представлено два типа контактных креплений:

самозажимный
винтовой.

Чтобы подключить двухклавишное устройство управления электроприбором используется трехжильный провод

При приобретении данного кабеля, особенно новичку, стоит обратить внимание на цвета изоляции проводов. Ускорит и облегчит процесс установки разноцветная изоляция

Если речь идет о действующей сети, предварительной процедурой в установке любого выключателя является определение, который из двух проводов, подведенных к механизму, является фазовым. От этого зависит правильность подключения.

После того, как фаза определена, ее нужно пометить маркером (лучше на поверхности изоляционного слоя). Затем сеть помещения обесточивается и можно приступать к непосредственному монтажу.

Установление кабеля, отвечающего за ВКЛ конкретного осветительного прибора

Определить это без инструмента электромонтажника практически невозможно. На практике такую связку, как правило, устанавливают экспериментально. С этой целью в клемме по очереди проверяются незанятые концы с токовым проводником с помощью индикатора напряжения. Таким способом можно будет увидеть какие светильники загораются.

Коммутационный элемент можно присоединить к сети произвольно, за исключением зажима «L». В том случае, когда выясняется, что клеммы случайно запутаны, нужно в 2-х клавишном устройстве поменять местами проводки L2 и L3.

Когда клемм для присоединения к сети 3 или 4, при этом элемент одноклавишный, значит вам повстречалась разновидность переключательного устройства.

Вид соединений для подключения светильников Источник asutpp.ru

Применение

Подключаем двухклавишный выключатель для скрытой проводки

Давно прошли те времена, когда наши предки с наступлением темноты зажигали лучины и, вдыхая дымок, со страхом косились в темные углы горницы. Сегодня три стоваттные лампочки не оставляют нечисти никаких шансов там спрятаться. Яркий свет люстры радует глаз, хотя и ощутимо бьет по карману – неумолимо иссякающие мировые запасы углеводородов вынуждают поставщиков электроэнергии каждый день поднимать ее стоимость . Пора уже начинать экономить: устанавливаем двухклавишный выключатель для скрытой проводки и зажигаем весь свет только для того, чтобы найти упавшую иголку или во время приема дорогих гостей .

Читая этот цикл статей по электрике, Вы много нового узнаете про монтаж электрических розеток, о том, как работает система автономного электроснабжения, и, конечно же, как подключить проходной двухклавишный выключатель. Совершенно не обязательно все работы по установке и монтажу электроприборов делать самостоятельно, знание тонкостей процесса позволит вам успешно проконтролировать работу электрика из местного ЖЭУ или ЖРЭТа.

Многие жильцы современных деревянных домов предпочитают делать электропроводку, стилизованную под старину: внешнюю на керамических изоляторах. Витой провод на бревенчатой стене смотрится стильно и обеспечивает пожарную безопасность. В городских квартирах и каменных (железобетонных) домах СниПы позволяют скрывать проводку в толще стен

– в специальных каналах или под штукатуркой. Именно для таких электросетей разработаны и широко применяются двухклавишные выключатели для скрытой проводки. Они устанавливаются в специальные отверстия в железобетонных плитах или в пластиковые установочные коробки, закрепленные в кирпичной кладке. К этим коробкам в стенах подходят кабель-каналы, в которые укладывается гофрированный рукав с пропущенными в нем электрическими кабелями. Каналы должны прокладываться строго горизонтально или вертикально, что позволяет легко их находить во время ремонтных или других работ.

Крепятся выключатели с помощью раздвижных металлических лапок, являющихся частью их конструкции. По мере закручивания двух длинных винтов лапки раздвигаются и надежно фиксируют электроприбор в стене или установочной коробке. На рынке существуют специальные выключатели, предназначенные для установки в гипсокартонные стены и перегородки. Они имеют фигурные отверстия в корпусе для крепления винтами и саморезами. После того как выключатель закреплен в стене, его корпус закрывается декоративной рамкой из качественного АБС-пластика. Съемные клавиши устанавливаются на свое место и выключатель готов к работе.

Современные двухклавишные выключатели для скрытой проводки – это высокотехнологичный электрический прибор. Если еще лет двадцать назад их корпуса изготавливались из хрупкого бакелита, то сейчас в дело идет высокопрочная керамика. Контакты из технического серебра, оригинальный механизм их приведения в действие обеспечивают высокую степень надежности выключателей (более 40000 циклов коммутации) и уверенный, мягкий и очень приятный щелчок. Винтовые клеммы позволяют надежно, не повреждая, зажать электрические провода сечением до 2,5 мм2.

Производители уделяют большое внимание не только высоким показателям технических характеристик, но в первую очередь красоте и гармоничности линий видимых частей выключателей. Цветной пластик может иметь самые различные расцветки: от классической снежно-белой до имитирующей ценные породы экзотических деревьев. Последние достижения химической промышленности, применяемые в процессе производства пластмасс, позволяют изделиям, из них изготовленным, сохранять свой цвет неизменным под влиянием ультрафиолетового излучения, высоких температур и высокой влажности

Последние достижения химической промышленности, применяемые в процессе производства пластмасс, позволяют изделиям, из них изготовленным, сохранять свой цвет неизменным под влиянием ультрафиолетового излучения, высоких температур и высокой влажности.

Никакие плесневые грибки и раздражающие царапины не появятся на идеально гладкой поверхности двухклавишных выключателей для скрытой проводки в течение всего срока их безукоризненной службы. Для облегчения обнаружения выключателя в кромешной темноте, некоторые модели снабжаются неоновой подсветкой. Она не выйдет из строя в течение долгих лет и избавит ночных путешественников по квартире от многочисленных ссадин и ушибов. Устанавливая двухклавишные выключатели, мы получаем кроме удобства и комфорта существенную экономию энергоресурсов нашей планеты!
