Как подключить проходной выключатель Легранд

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

  • Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
  • Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
  • Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
  • Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Как устроен выключатель с двумя клавишами

Оборудование в общей сложности имеет 12 контактов по 6 на каждый двойной переключатель (2 входа, 4 выхода), следовательно, чтобы подключить оборудование данного типа, необходимо взять по 3 провода на каждую клавишу аппарата.

Схема переключателя:


Схема переключателя

  • устройство состоит из пары независимых контактов;
  • верхние контакты прибора N1 и N2 переключаются на нижние путем нажатия клавиш. Элементы соединяются перемычкой;
  • второй контакт правого выключателя, изображенный на схеме, совмещен с фазой;
  • контакты левого механизма не пересекаются между собой, присоединяясь к двум разным источникам;
  • 4 перекрестных контакта совмещаются по парам.

Монтаж двухклавишного переключателя производится таким образом:

  1. Пара двойных механизмов устанавливается в подрозетники на выбранных участках.
  2. Для каждого источника освещения в подрозетнике размещается отдельный трехжильный кабель, жилы которого очищают от изоляции примерно на 1 сантиметр.
  3. На схеме жилы кабеля обозначаются как L (фаза), N (рабочий ноль), земля (защитный).
  4. Устройство оснащается маркировкой, что упрощает задачу подключения проводов к клеммам выключателя. Жилы к клеммам присоединяют попарно.
  5. Свертка проводов аккуратно укладывается в подрозетник, после чего устанавливается механизм переключателя, рама и крышка защитного корпуса.

Как выглядит маркировка:


Маркировка двухклавишного переключателя

Пример схемы соединения:


Схемы соединения

Чтобы облегчить процесс работы, рекомендуется подобрать провода определенного света. Существует цветовая маркировка проводов для России и других стран СНГ. Также по ней новичок может научиться различать кабели. По российской маркировке для “земли” используются желтый и зеленый цвета, синим цветом обычно помечают нулевой кабель. Фаза может быть красной, черной или серой.

Схема трехклавишной аппаратуры

При установке тройного прибора используются промежуточные (перекрестные) переключатели, которые подсоединяются между двумя боковыми элементами.


Схема трехклавишной аппаратуры

Такой выключатель оснащен двумя входами и выходами. Перекрестный элемент может переводить оба контакта единовременно.

Процесс сборки тройного оборудования:

  1. Заземление и ноль подключают к источнику света.
  2. Фазу соединяют с входом одной из пары проходных конструкций (с тремя входами).
  3. К входу другого переключателя подсоединяется свободный провод источника света.
  4. Два выхода одного элемента, имеющего три контакта, совмещаются с входом перекрестного прибора (с двумя парами выходов).
  5. Два выхода парного механизма (с тремя контактами) совмещают с другой парой клемм следующего переключателя (с четырьмя входами).

Проходной выключатель

Любой электрик знает, что обычные переключатели работают по принципу прерывания цепи тока. Переходные модели отличаются от них в этом плане, поскольку они оснащены тремя контактами, позволяющими выполнять переключение устройства. В свою очередь, у двойного проходного выключателя предусмотрено 6 подобных контактов.

Среди плюсов, которыми обладают переходные выключатели, основным является то, что с их помощью можно выключать и включать свет из различных мест.

Область применения проходных выключателей

Современные проходные переключатели получили распространение в нескольких областях:

  • Лестницы. Обязательным для них условием является то, что выключатели должны быть установлены на первом и втором этаже. Это даст возможность включить свет на одном из этажей, после чего, когда человек поднимется или спустится, он сможет выключить свет, используя уже другой проходной выключатель.
  • Спальные комнаты. В этих помещениях переключатели подобного типа устанавливают при входе в комнату и рядом с кроватью. Такой вариант обеспечивает немало удобства, поскольку человеку не придется вставать с кровати и идти к входу, чтобы погасить или включить свет.
  • Коридоры. Особенно удобны проходные переключатели для коридоров, которые имеют большую протяженность, поскольку они могут быть установлены в самом начале и в конце.
  • Дачи. Здесь польза от использования переходных переключателей заключается в том, что у владельца появляется возможность обеспечить освещение двора и дорожек.

Проходной выключатель: схема подключения

Если рассматривать принцип работы проходного переключателя, то это схоже с переключением стрелок железнодорожных путей, поскольку они начинают работать вне зависимости от того, в какое положение переведены. Дело в том, что здесь используется переключение с одной линии на другую.

Если рассматривать более подробно схему подключения проходного переключателя, то она заключается в следующем. Имеется два переключателя, где на один подается фаза, с другого она переводится на светильник, связь между ними обеспечивается специальным проводом или кабелем. Однако чаще всего их оставляют разъединенными, так как здесь применяется вариант с распределительной коробкой, в которой их размещают, при этом от каждого выключателя отводится три провода, из которых два соединяются друг с другом.

Бывают случаи, когда к переходным переключателям может быть подведено большее количество проводов, однако схема подключения остается прежней. Правда, здесь все же будут присутствовать определенные различия, заключающееся в том, что первые два кабеля будут предусматривать лишь один входной контакт и два выходных. Наращивая число кабелей, владелец столкнется с необходимостью увеличения количества входных и выходных контактов, которые придется увеличить до двух. Подобное решение позволит создать перекрестное подключение двух линий.

Двухклавишный выключатель: схема подключения

Особенностью двухклавишных проходных устройств legrand является наличие двух независимых групп контактов. Если надавить на клавиши, то они переключаются с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Таким образом, мы выяснили, что у этих переходных устройств легранд предусмотрено 2 группы контактов — правая и левая. Зная это, можно легче разобраться с тем, каким образом выполняется подключение двухклавишного проходного устройства.

Согласно схеме, на второй контакт правого отключателя подается фаза, выходящая из распределительной коробки дома. Контакты в рамках этой группы соединены между собой при помощи перемычки, те же, которые относятся к левой группе, обеспечивают подачу тока на два независимых друг от друга светильника. Важным здесь моментом является то, что эти два контакта не должны взаимодействовать друг с другом. Далее эти четыре перекрестных контакта должны быть связаны друг с другом в виде пары.

Популярные серии и классификация

Компания Legrand предлагает потребителям большое количество самых разнообразных выключателей. Все они разбиты на серии, которые отличаются друг от друга как по функциональным возможностям, так и по внешнему виду. Наиболее популярны среди них серии:

  • Valena и Valena Life – одно- и двухклавишные выключатели и переключатели классической (квадратной) формы, выполненные в цветах «алюминий», «белый», «слоновая кость». Часть моделей оснащена подсветкой. Изделия серии Valena Life отличаются изящно изогнутой формой клавиш, что позволяет включать свет легким прикосновением пальца.
  • Galea Life – влагозащищенные модели, входящие в эту серию одно- и двухклавишных изделий, отличаются строгим дизайном и оригинальной расцветкой (темная бронза, титан, перламутр и др.). Многие из них оснащены подсветкой или индикацией.

Все выключатели и переключатели Legrand классифицируют по функциональному назначению, виду монтажа и способу управления.

По функциональному назначению выделяют такие группы изделий:

  • Выключатели – устройства, оснащенные одной или несколькими парами контактов. Во включенном состоянии эти контакты замкнуты (освещение активировано), а в выключенном – разомкнуты (освещение выключено). Как правило, выключатели размыкают только контакты, к которым подключены фазные провода, однако встречаются и двухполюсные варианты – в них контакты разрывают и нейтральный («нуль») провод.
  • Переключатели – устройства, в работе которых используется три и более контакта. В положении «Включено» замыкаются между собой первый и второй контакты, а в положении «Выключено» – первый и третий. Переключатели, оснащенные тремя контактами, иногда называют «переключателями на два направления». Используют их, как правило, в тех случаях, когда освещением управляют с двух мест.
  • Перекрестные переключатели – устройства, переключающие две отдельные линии накрест (при переключении фаза и «ноль» меняются местами). Такие переключатели называют еще «промежуточными» – в схемах управления освещением их устанавливают между переключателями на два направления, что позволяет включать источники света с трех и более мест.
  • Автоматические выключатели – устройства, предназначенные для защиты источников света от перенапряжения или короткого замыкания.

По виду монтажа выключатели/переключатели разделяют на накладные и встроенные.

  • Накладные применяются с открытым видом электропроводки.
  • Встроенные предназначены для использования при скрытой прокладке электрических проводов. В отличие от моделей накладного вида их исполнительный механизм прячется в специально выполненное углубление на поверхности стены.

По способу управления выключатели/переключатели бывают:

  • кнопочные;
  • сенсорные;
  • клавишные;
  • реагирующие на движение людей.

Внедрение инновационных технологий позволили разработчикам компании Legrand создать исполнительные механизмы:

  • приводимые в действие легким касанием руки (модели сенсорного типа);
  • активирующие освещение при появлении и выключающие его при отсутствии людей в помещении (устройства, оснащенные инфракрасными датчиками).

Модели с кнопочным управлением, появившиеся сравнительно недавно, удобны в эксплуатации и способны привнести в интерьер помещения определенную оригинальность и элегантность. При этом их использование потребует от пользователя некоторого времени для привыкания.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

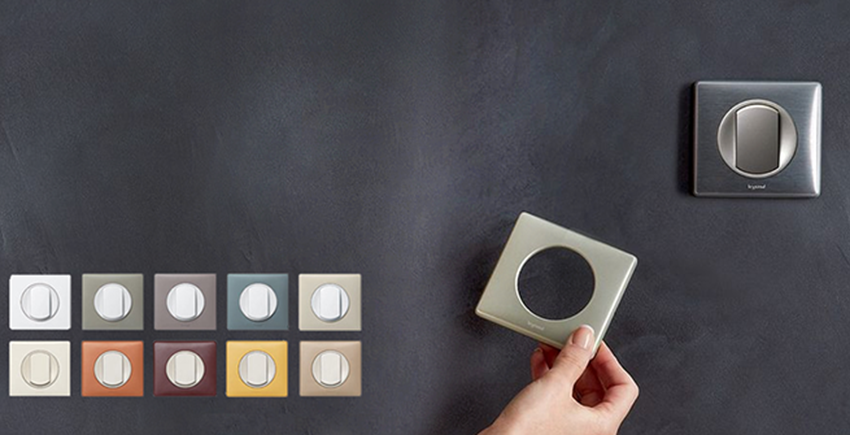

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Legrand: схема подключения переключателя двухклавишного

Устройство с двумя клавишами встречается чаще. Его применяют, чтобы управлять освещением разных комнат из одной точки. Часто устанавливают в квартирах, чтобы расставить акценты светом.

По сути, это оборудование объединяет в одном корпусе два самостоятельных прибора. Фазы совмещены, и функционируют, переключаясь между собой. Когда пользователь нажимает на одну кнопку, вторая прерывает цепь и автоматически отсоединяется.

Переключатель Legrand, схема работы которого приведена ниже, имеет свои особенности. У него независимые группы контактов, поэтому и клавиши никак не зависят друг от друга. При нажатии на одну из кнопок, осуществляется переключение от верхних линий к нижним. При этом у первых не предусмотрен конечный выход, зато вторые связаны с точно таким переключателем.

Получается, что устройство оснащено двумя группами независимых контактов — правой и левой. Этот момент характерен для всей серии Legrand Valena — схемы тоже будут от него зависеть:

Перед установкой изучите Legrand выключатель — схема монтажа часто идет в комплекте с электрооборудованием. Если ее нет, ориентируйтесь на эту статью.

Источник

Как подключить двухпозиционный переключатель (со схемой)

В этом руководстве мы покажем вам, как сделать 2-стороннее коммутационное соединение . Двухстороннее переключающее соединение означает, что вы можете управлять таким электрическим оборудованием, как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения к 2-проводному переключению : один — 2-проводное управление , а другой — 3-проводное управление .Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Это первый метод двусторонней коммутации, это старый метод .Если вы собираетесь установить новый, используйте трехпроводной метод управления.

Как вы видите на принципиальной схеме 2-ходового переключателя ниже , вы обнаружите, что фаза / напряжение соединены с общим проводом первого 2-ходового переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , свет будет в выключенном состоянии , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как и в таблице истинности выходных вентилей, которая приведена ниже:

Переключатель 1 Переключатель 2 Состояние лампы
1
1
1
1 1 1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Это новый метод для создания 2-проводного коммутационного соединения , поскольку он немного отличается от метода двухпроводного управления. Этот метод обычно используется в наши дни, поскольку он эффективнее, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтрали источника переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в таком же состоянии , световой индикатор будет в выключенном состоянии , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, приведенной ниже:

Переключатель 1 Переключатель 2 Состояние лампы
1 1
1 1
1 1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Применение двусторонней коммутации:

  • В основном на лестничной клетке.
  • Ошибочное срабатывание устройств безопасности / защиты цепи.
  • Большой зал с двумя въездными / выездными воротами.
  • Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.

Проходной выключатель Legrand – схема подключения, нюансы монтажа, а также его конструкционные особенности

Многие дома или даже квартиры имеют длинные коридоры и лестницы. Соответственно, в ночное время для безопасного перемещения их нужно освещать. При этом освещение должно быть таким, чтобы можно было включить светильник в одном конце коридора и выключить в другом. Это является некоторой проблемкой.

Конечно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. По сути дела, этот выключатель состоит из двух выключателей, которые размещаются в обоих концах коридора или лестницы.

Его использование является очень удобным, поскольку перед входом в коридор включается свет, и после того как человек проходит коридор, он выключает свет с помощью второго выключателю, находящегося в конце коридора. Такой способ работы можно назвать главным преимуществом этих включателей.

Особенности этого выключателя

Проходной выключатель Легранд на две клавиши

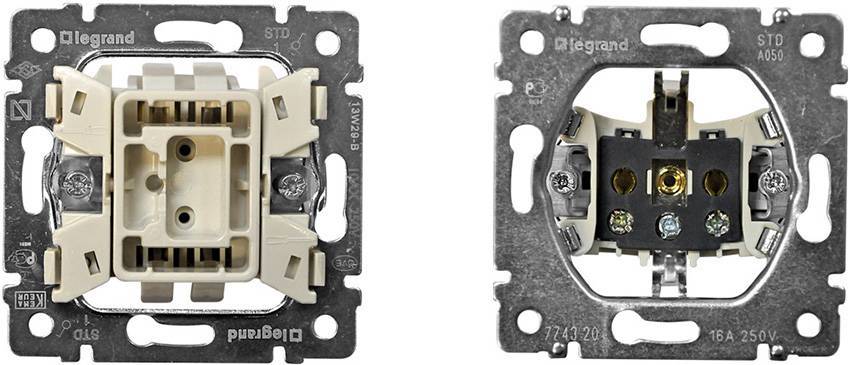

Стоит отметить, что проходной выключатель от компании Legrand, схема подключения которого очень проста, изготавливается из таких материалов, благодаря которым его использование является не только длительным, а и безопасным.

Эти материалы представляют собой оцинкованную сталь и поликарбонат. Из оцинкованной стали изготовлены такие элементы, как суппорт, захваты, винты.

Рамка, корпус, клавиши и механизмы подключения изготавливаются из поликарбоната или из пластика АВS. Это означает, что в течение многих лет эти элементы не будут трескаться и не будут разрушаться под воздействием ультрафиолетовых лучей.

https://www.youtube.com/watch?v=oLijwRPXhaA

Примечательным фактом является и то, что производитель выпускает клавиши, корпус и рамку в различных цветах и с различными узорами. Крышка может быть изготовлена также из:

  1. Фарфора.
  2. Дерева.
  3. Может быть покрытой кожей.

Как отмечается в инструкции, сам корпус выключателей Legrand, может обладать двумя видами защиты:

Корпуса IР44 защищают все внутренние контакты от влаги. Крепления самого включателя происходит либо с помощью винтов или с помощью зажимов.

Важной особенностью одно- или двухклавишного проходного выключателя Legrand является наличие безвинтовых зажимов CuZn15/X12 CrNi 177, что очень упрощает процедуру подключения медных проводов. Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции

Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции

Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции.

Важным моментом является то, что контакты ArNi не содержат в себе кадмия. Этот элемент приводит к загрязнению контактов и к преждевременному их разрушению. Любая модель отсоединителя от этой компании может работать в условиях, когда температура превышает 5 и является меньшей 40 градусов Цельсия.

Стоит также сказать, что проходной включатель рассчитан на силу тока 10 ампер. Иными словами мощность осветительных приборов может составлять до 2,2 кВт.

Еще одна особенность, которая является важным плюсом, – это наличие у некоторых моделей светового индикатора.

Схемы подсоединения

В дальнейшем рассмотрим, как можно подключить проходной выключатель компании «Легранд»? Как уже было отмечено, использование проходного включателя требует установку двух его экземпляров. Один устанавливается в начале помещения, другой – в конце. Их подключение зависит от количества клавиш. Сначала рассмотрим схему подключения равно клавишного выключателя марки Legrand.

Проходной выключатель Legrand. Схема подключения

К первому включателю подсоединяется фазный провод (L). Между обоими включателями проводится два провода. Дальше от второго выключателя проводят кабель к светильнику. Также к светильнику подключают нулевой провод.

Особенность включения/выключения светильника из двух разных точек заключается в замыкании/отмыкании двух проводов, которые находятся между включателями. Для включения светильника один из проводов будет замыкаться.

Если говорить о подключении двухклавишных отсоединителей от Legrand, то оно напоминает собой вышеописанное. Схема их подключения такова:

Особенности и преимущества электрофурнитуры Legrand

Электроустановочные изделия производства компании Legrand пользуются устойчивым спросом во всем мире. От существующих аналогов они отличаются высоким качеством изготовления, развитой функциональностью, простотой монтажа и удобством эксплуатации. Отличительной чертой этой торговой марки является также стильный и элегантный дизайн. При этом все без исключения электроустановочные изделия, выпускаемые на предприятиях компании, обладают высоким уровнем:

В России компания Legrand предлагает потребителям электрофурнитуру, с помощью которой легко придать офисным и жилым помещениям современный и привлекательный вид. Для их изготовления используются только высококачественные материалы (фарфор, металл, стекло, пластмасса и пр.) с широкой цветовой гаммой, что позволяет подобрать необходимые установочные изделия под интерьер любого помещения.

Особенности монтажа

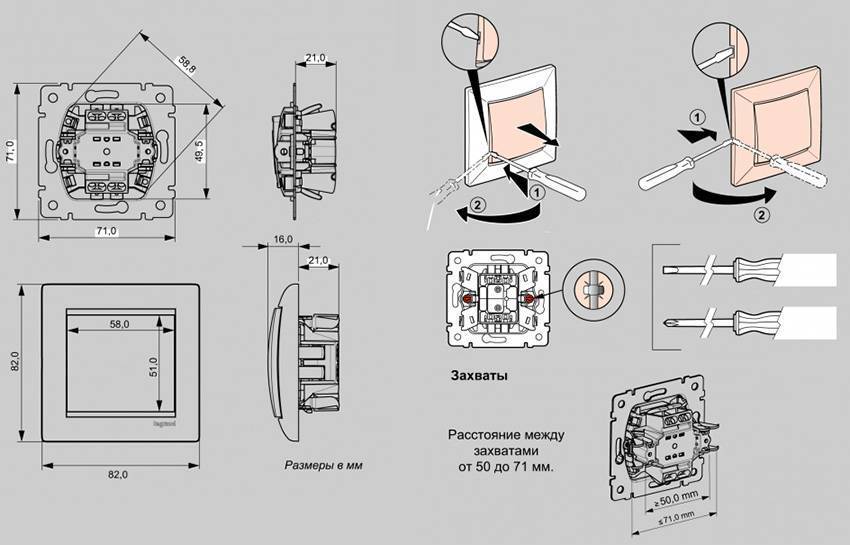

Теперь обратимся к деталям монтажа. Согласно инструкции установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого или закрытого монтажа. Крепления в этих коробках осуществляется либо с помощью зажимов, или с помощью винтов.

Перед установкой нужно снять рамку и клавишу. Они крепятся с помощью специальных механизмов и со стороны имеют специальные пазы. Сначала в паз клавиши вставляют плоскую отвертку и поднимают ее.

Далее эту самую процедуру осуществляют относительно рамки. Теперь вы знаете, как правильно разобрать проходной выключатель Legrand.

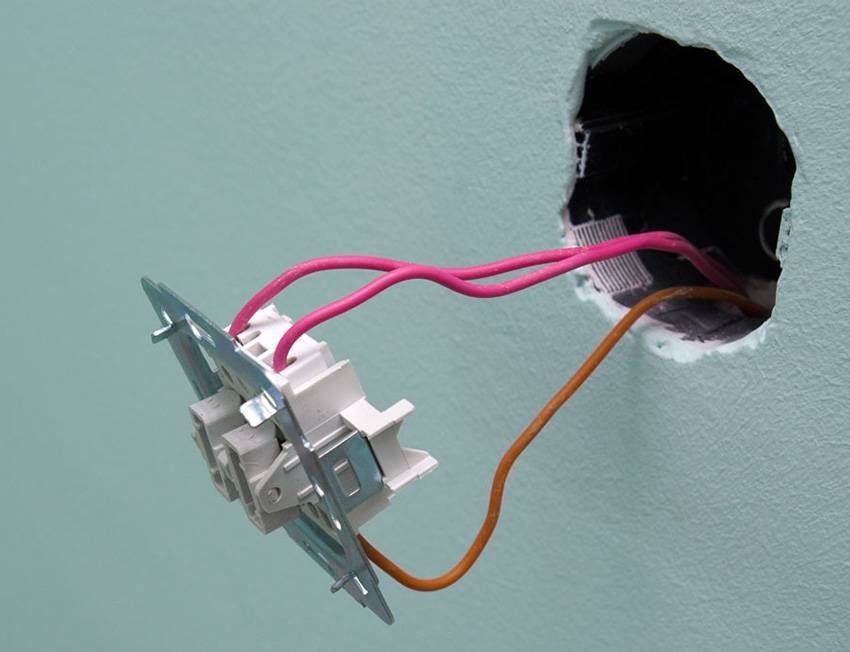

После этого прикрепляют основу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам. В конце монтируют рамку и верхнюю часть клавиши.

Процесс подключения выключателя Legrand также подается на этом видео:

Оставить комментарий Отменить ответ


Шнайдер Электрик – высококачественные розетки от мирового лидера


Как подключить трехклавишный выключатель, схема, инструкция, советы. Как правильно подобрать автомат по мощности нагрузки для квартиры Сфера применения 3-х полюсных автоматических выключателей

Подключение проходных и перекрестных выключателей

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест.

ПРИМЕЧАНИЕ: Перед тем как выполнять подключение проходного выключателя необходимо сверится со схемой приведенной в его паспорте и/или схемой нанесенной на обратной стороне самого выключателя (при наличии).

2. Управление освещением с двух мест:

Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Ниже приведены схемы подключения двух одноклавишных (одиночных) и двух двухклавишных (двойных) проходных выключателей.

2.1 Подключение двух проходных одноклавишных выключателей.

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

Схема подключения проходного выключателя:

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: подключение выключателя) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями.

2.2 Подключение двух двухклавишных проходных выключателей.

Двойной проходной выключатель представляет из себя два одноклавишных проходных выключателя объединенных в одном корпусе, соответственно у такого выключателя будет 6 клемм для подключения проводов, поэтому подключение проходного двухклавишного выключателя необходимо выполнять двумя трехжильными кабелями.

Схема подключения двухклавишного проходного выключателя на 2 точки:

Подключение проводов к двойным проходным выключателям выполняется следующим образом:

3. Управление освещением с трех и более мест

В случае если необходимо выполнить подключение проходных выключателей для управления освещением с 3-х мест или более, в качестве третьего, четвертого и т.д. выключателей должны подключаться перекрестные либо, как еще их называют, промежуточные выключатели (переключатели), это название они получили потому, что данные выключатели должны включаться в цепь между двумя проходными выключателями.

Подключение перекрестного выключателя выполняется по одной из нижеприведенных схем.

Схема подключения 3-х проходных выключателей (2-х проходных и одного перекрестного) для управления освещением с трех мест будет иметь следующий вид:

В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом (примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте):

Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Принцип работы такой схемы можно изучить по GIF-анимации приведенной ниже:

В случае необходимости управления освещением с 4-х мест в данную схему между проходными выключателями подключается второй промежуточный (перекрестный) выключатель.

По аналогии добавляя в данную схему промежуточные выключатели можно осуществить управление освещением с пяти, шести и более мест

В завершении данной статьи приведем схему управления освещением с 3-х мест на две точки с помощью двух проходных двухклавишных и одного перекрестного двухклавишного выключателя:

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
