Особенности использования и схема подключения двухполюсного автомата

Произошло отключение автомата: что делать

Неопытный пользователь при срабатывании автоматического выключателя спешит восстановить работу бытовых приборов, поэтому просто открывает защитную крышку и включает устройство. Однако это не совсем правильное решение, лучше предварительно выяснить причину отключения.

Первое, что необходимо сделать, — совершить проверку подключенных бытовых агрегатов и устройств, обращая внимание на внешний вид розеток и вилок, наличие или отсутствие запаха жженой пластмассы. Слишком горячие вилки также должны насторожить

Одна из частых причин – увеличение энергетической нагрузки. Если у вас работает стиральная машина и микроволновка, а при включении пылесоса сработала защита, значит, произошла эксплуатационная перегрузка. Решение одно – равномерно распределить нагрузку, то есть включать мощные приборы по очереди.

Если из нескольких устройств постоянно реагирует только одно, проверьте исправность всех приборов, имеющих отношение к данной цепи (перегорела лампочка, произошло замыкание). Причина может крыться в проводке – в этом случае обязательно пригласите электрика

Если количество приборов не увеличилось, нагрузка не изменилась, а выключение произошло – возможно, виновата высокая температура. При повышении температурной нормы в щитке автомат также может сработать.

И последняя причина – выход из стоя самого автоматического выключателя. После нескольких реагирований на серии возросших токов, ТКЗ, гашений дуги он приходит в негодность, что можно определить по внешним признакам. Если клеммы обуглились или пластик оплавился, необходимо произвести замену устройства.

Преимущества и недостатки двухполюсника

Знаете ли вы, что два стандартных однополюсных АВ не могут заменить двухполюсную конструкцию? На самом деле двух-полюсный автомат имеет общий рычажок для отключения + единый механизм блокировки. При срабатывании обе подключенные линии обесточиваются одномоментно. Объединяя два однополюсных устройства одна цепь при аварии отсекается, а вторая продолжает подавать нагрузку. Из-за этого может загореться электропроводка.

У однополюсного и двухполюсного выключателя разница заключается в наличии у последнего дополнительной функции — блокировки при утечке токов. Назначение двухполюсного автомата — обеспечение контроля и сетевой защиты, актуальное при невозможности включения в общую цепь отдельных электропотребителей. К примеру, когда группа потребителей питается через трансформатор, то подключение двухполюсного автомата обязательно.

У двухполюсника насчитывается немало плюсов:

  1. слежение за линиями и защита оборудования обеспечиваются при однофазном и трехфазном питании;
  2. одномоментно обесточиваются оба провода, а это более высокая степень защиты;
  3. можно контролировать мощность отдельных электроустановок;
  4. устройство универсально для протекции от перенапряжений в домашних, офисных и промышленных сетях;
  5. установка и подключение двухполюсного автомата, а также обслуживание и демонтаж не составят труда;
  6. для разветвления и структурирования электропроводки прибор подходит идеально;
  7. согласно ПУЭ “двухполюсники” годятся для работы в качестве вводного автомата.

Минусами защиты многополюсными АВ считают теоретическую вероятность кабельного пробоя при включении двух линий под нагрузкой и необходимость расчета характеристик автомата. При завышенной чувствительности выключателя вас ждут многократные отключения электроэнергии, а при слабой скорости срабатывания прибор вовремя не среагирует на аварию в сети. Через двухполюсную защиту запрещено включать заземление, РЕ-провод отсекается от питания только путем выключения штепселя из розетки.

Как выбрать по характеристикам и функциям устройства

Основным параметром, по которому выбирается автоматический выключатель, является суммарная токовая нагрузка от всех подключенных электроприборов

Также нужно обращать внимание на другие факторы – напряжение сети, количество полюсов, защищенность корпуса, сечение проводов, состояние электропроводки

Определение полюсности автомата

В зависимости от вида электропроводки выбирается полюсность автомата. Для однофазных сетей используются одно- и двухполюсники, для трехфазной электросети применяются приборы с тремя и четырьмя полюсами.

Выбор по току

Ток – наиболее важная характеристика, влияющая на выбор автомата. Именно от этого показателя зависит, сработает ли защита при аварийной ситуации. Для электрощитов, расположенных рядом с электрическими подстанциям, следует покупать защитное устройство на 6 кА. В жилых помещениях это значение увеличивается до 10 кА.

Рабочий или номинальный ток

Рабочие токи определяются суммарной нагрузкой всех бытовых приборов, которые защищает автомат. Следует учитывать и сечение электропроводов и их материал.

Для осветительной группы обычно используются автоматы на 10 Ампер. Розетки могут подключаться к 16 Ампер. Мощное бытовое оборудование вроде электроплит и водонагревателей требует 32 А у защитного автоматического выключателя.

Точное значение рассчитывается как суммарная мощность всех бытовых приборов, деленная на 220 В.

Нежелательно сильно завышать рабочий ток – автомат может не сработать при аварии.

Ток короткого замыкания

Для выбора автомата по току короткого замыкания следует пользоваться правилами ПУЭ. Запрещено использовать выключатели с отключающей способностью ниже 6 кА. В домах чаще всего применяются приборы на 6 и 10 кА.

Селективность

Под данным термином понимают отключение в аварийной ситуации только проблемного участка электросети, а не всей энергии в доме. Следует выбирать автоматы на каждую группу приборов отдельно. Вводный автомат выбирается на 40 А, далее ставятся приборы с меньшим током на каждый вид бытовых устройств.

Число полюсов

Есть несколько видов автоматов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Однополюсники применяются в однофазной сети (одна фаза, два, три провода). Нейтраль в таком случае не защищена. Используется для розеточной группы или для освещения. Двухполюсный выключатель используется для электропроводки с одной фазой и двумя проводами. Можно применять как вводных предохранитель всей сети и для защиты отдельных электроприборов. Устройства с двумя полюсами являются самыми распространенными.

Замена одного двухполюсника двумя однополюсными устройствами запрещена правилами ПУЭ.

Трехполюсники и четырехполюсники используются в трехфазной сети 380 Вольт. Разливаются наличием провода нейтрали в приборе с четырьмя полюсами.

Сечение кабеля

Огромное влияние на выбор оказывает сечение и материал кабелей. В домах, построенных до 2003 годов, использовалась алюминиевая электропроводка. Она является более слабой, и ей требуется замена. Ставить новый выключатель, выбранный только по суммарной мощности, нельзя.

Медные кабели пропускают большие токи, чем алюминиевые

Здесь важно учитывать сечение – изделия из меди площадью 2,5 кв.мм. безопасно работают с токами до 30 А

Для определения нужного значения следует воспользоваться таблицами расчета сечения кабеля.

Производитель

Обязательно нужно обращать внимание на изготовителя автомата. Лучше приобретать прибор у известной проверенной фирмы в специализированном магазине

Это снизит риск покупки подделки, и приобретенное изделие будет соответствовать заявленным критериям. Также фирменные магазины дают гарантию на выключатель.

Степень защиты корпуса

Каждый выключатель имеет свою степень защиты корпуса. Она записывается как IP и 2 цифры. Иногда дополнительно могут использоваться 2 латинские буквы, описывающие вспомогательные характеристики. Первая цифра указывает степень защиты от пыли, вторая – от влаги. Чем больше число, тем выше защищенность корпуса автомата.

Маркировка

Маркируется выключатель с помощью букв и цифр. Расшифровывается она следующим образом:

  • буква А, В, С и т.д. – класс автомата, означает предел тока мгновенного срабатывания;
  • цифра обозначает номинальный ток, при котором устройство работает в штатном режиме;
  • рядом также указывается число в тысячах ампер, показывающее максимальное значение силы тока, при котором выключатель среагирует.

Маркировка указывается на корпусе прибора и в соответствующей документации.

Маркировка автоматических выключателей

Маркировка автоматических выключателей

На электросхемах двойной защитный автомат маркируется унифицированными обозначениями. Значки на корпусе устройства позволяют потребителю получить полную информацию о модели:

  • Производитель – указывается наименование бренда.
  • Серия – буквенно-цифровое обозначение зависит от линейки изготовителя.
  • Время-токовая характеристика – самыми распространенными являются B, C, D. В условиях активной индуктивной нагрузки и работающей электроники используются модели K и Z. Универсальный бытовой прибор – С.
  • Номинальный ток – максимальное значении тока, при котором устройство не будет выключать сеть. К примеру, при температуре +30 градусов применяются модели в 16 А, при увеличении температурного режима номинальный ток может быть менее 16 А.
  • Номинальное напряжение – маркируется как В/V, бывает постоянным («-») или переменным («

»).

Предельный ток выключения – предел токов короткого замыкания в Амперах, который способен выдержать дифавтомат.
Класс токоограничения – 1 класс (маркера нет, 10 мс), 2 класс (6-10 мс), 3 класс (2,5-6 мс). Маркер имеет вид цифры в черном квадрате.
Схема подключения – еще одно отличие однополюсников и двухполюсников. В первом случае для обозначения контактов используются цифры 1 (верх) и 2 (низ). Во втором – 1 и 3 (верх), 2 и 4 (низ);
Артикул – штрих-код или QR-код обеспечивают выбор конкретной модели в каталоге производителя.

– под однофазный тип, 400/400V

Распространенные ошибки при покупке

При выборе оборудования неопытные в этой сфере люди часто допускают одни и те же ошибки по нагрузке и силе тока. Если защитное устройство будет выбрано неправильно, последствия могут сильно «ударить» по карману и отнять много времени.

Чтобы предотвратить подобные вещи, нужно ознакомиться с распространенными ошибками. В будущем это позволит правильно выбрать автоматический выключатель для своей квартиры.

  • При выборе номинала автомата следует больше внимания уделять не мощности всей бытовой техники, осветительных и электрических приборов, а состоянию электропроводки. Если проводка старая, ориентироваться на технические характеристики используемых потребителей электроэнергии может быть опасно. Например, для защиты электрической плиты требуется номинал автомата 32 А, а площадь сечения старого кабеля, изготовленного из алюминия, способно выдерживать ток лишь в 10 А. Результат – проводка перегревается и плавится, что становится причиной короткого замыкания. Если для обеспечения всех потребностей нужен мощный защитный коммутатор, прежде всего в квартире нужно заменить проводку.
  • Электромонтажники настоятельно рекомендуют приобретать всю автоматику в квартиру от одного производителя. Такой подход позволяет избегать проблем, связанных с несоответствием элементов при установке и работе устройств.
  • Приобретать защитные автоматы нужно только в специализированных магазинах у официального представителя известного и хорошо зарекомендовавшего себя производителя. Лишь такой подход защитит от приобретения подделок. При покупке у официальных представителей стоимость автоматов будет ниже, чем у посредников.

Бывает, что при расчете потенциала автомата по рабочему току показатель выходит средним между существующими. Например, результат 14 А, а в магазинах представлены модели с номиналами 10 А и 16 А. Если проводка установлена новая, можно отдавать предпочтение последней модели. Если же нет гарантии, что проводка выдержит такую нагрузку, лучше выбрать первую.

Двухполюсный автомат: принцип действия

Изначально мы должны с вами определить, зачем нужен двухполюсный дифференциальный автомат и как он работает. Если повышается напряжение в сети, то такое устройство сразу же срабатывает. Автомат выключат питание, однако принцип действия на этом этапе немного отличается от привычных УЗО. Ведь УЗО полностью отключает питание, а двухполюсный автомат фазный провод или «ноль».

Такая установка прописана в ПУЭ, где четко сказано, что нельзя отключать питающий провод без нейтрали. Поэтому такие автоматы должны быть установлены в распределительном щитке или непосредственно в квартире, чтобы контролировать питание отдельных устройств и сетей

Обратите внимание, в случае чего вы сможете отключить электрический ток самостоятельно

Если говорить за конструкцию, то двухполюсный автомат – это два однополюсных автомата, которые соединены между собой специальным рычажком.  Также между собой они получили общий блокирующий механизм, который улучшает их эффективность. Если появляется высокое напряжение в сети, то два прибора срабатывают в один момент.

Инструкция по подключению

Прежде, чем говорить о порядке подключения 16-ти амперного автомата, следует разобраться с основными конструктивными элементами устройства. Оно состоит из:

  • Верхнего контактного зажима.
  • Нижнего контактного зажима.
  • Ручки переключения.
  • Электромагнитного расцепителя.
  • Теплового (биметаллического) размыкающего контакта.

Как разобраться в расцветке жил проводовИсточник markevich.by

При подготовке провода к подключению автомата (или иной точки электрической цепи), следует учитывать цветовые правила их маркировки. Соблюдение этого простого условия облегчит последующий монтаж и дальнейшую эксплуатацию. Эти требования прописаны государственным стандартом ГОСТ Р 50462-92 и заключаются в следующем:

  • N – нейтраль, ноль, минус. Рабочая проводная жила синего или голубого цвета. В распределительном щите фиксируется на шину с помощью клеммы, гайки. В коробах советского периода может быть приварена к корпусу.
  • PE – земля, заземление. Изоляция с диагональными полосами желто-зелёного цвета.
  • L – фаза, плюс. Согласно государственному нормативу может обозначаться широким рядом оттенков: красный, белый, черный коричневый, серый, розовый, бирюзовый. Всегда подключается «в разрыв», с возможностью принудительного разрыва цепи.

Правила цветовой маркировки жил электрического кабеляИсточник my-farmer.ru

Подключение 1-полюсного автомата С16

Установка и подсоединение 1-полюсного коммутатора на 16 А выполняется в заземлённом электрическом щите, с подсоединением фазы на разрыв. Происходит это следующим образом:

  • Автомат устанавливается на специальную DIN-рейку.
  • Жила фазы зачищается на 1 см.
  • Зачищенный конец вставляется в верхний контактный зажим и фиксируется вкручиванием винта.
  • На 1 см. зачищается фаза кабеля, уходящего в нагрузку.
  • Вставляется в нижний контактный зажим и фиксируется аналогичным способом.
  • Нулевая жила подключается на шину PE.

Подключение однополюсного автоматического устройстваИсточник uk-parkovaya.ru

Подключение двухполюсного автомата С16

В отличие от однополюсного, здесь есть 4 контакта: 2 питающих вверху, 2 отходящих снизу. Фиксация жилы выполняется по принципу, описываемому ранее: закручиванием поджимного винта, приводящего в движение прижимную пластину контакта.

Подключение двухполюсного автоматического устройстваИсточник uk-parkovaya.ru

Порядок работ аналогичен, разница заключается в том, что здесь размыкается и фаза, и ноль. Питающие жилы подключаются в верхние клеммы, отводящие – в нижние. Строго друг под другом, с соблюдением фазности.

Не забывайте об индивидуальных средствах защиты от удара токомИсточник images.ru

Автоматическое защитное устройство на 16 амперИсточник terra-tools.ru

Более современные аналоги прибора

Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.

Вариант #1: устройство защитного отключения

Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.

Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций

УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.

Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.

Вариант #2: автоматический выключатель

Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.

Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.

Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом

Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.

Вариант #3: дифференциальный автомат

Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.

Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации

Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.

Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.

Вариант #4: контактор – вид электромагнитного реле

Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.

Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях

В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.

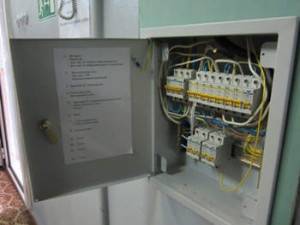

Щиток электрический под счетчик и автоматы: выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.

Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.



При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.

Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

По какому принципу работает однополюсный автомат

Автоматические выключатели, как коммутационные аппараты, выполняют функции в проведении допустимого электрического тока и отключении питания, если номинал превышается, чем предохраняет электросеть от перегрузки.

В задачу однополюсного аппарата входит защита цепи в одном проводе. Работа аппарата сконцентрирована на 2 распределительных устройствах – тепловом и электромагнитном. Когда повышенная нагрузка действует долго, отключение цепи происходит первым механизмом. Если возникает короткое замыкание второй распределитель сразу прекращает подачу питания.

Тепловую защиту выполняет пластина из композиционного материала по следующему принципу:

  1. Поступает ток, превышающий допустимый уровень.
  2. Биметалл нагревается.
  3. Изгибается.
  4. Толкает рычаг.
  5. Отключает прибор.
  6. Пластина остывает.

Когда состояние биметалла приходит в норму, он возвращается в свое исходное состояние и аппарат можно вновь подключать. В состав электромагнитного устройства входит катушка, в середину которой поместили сердечник.

Здесь просматривается такая картина:

  1. Возникает ток с коротким замыканием.
  2. Поступает на обмотку.
  3. Силой, созданной электромагнитным полем, перемещается сердечник.
  4. Отключает устройство.

В ходе взаимодействий физических процессов происходит размыкание силовых контактов, которые обесточивают проводник.

Большой силой тока создается электрическая дуга, её направляют в камеру с параллельными металлическими пластинами для дробления и полного распада. Автомат можно выключать простым поворотом ручки. Применяют такие выключатели в обычных квартирах, если к дому подведены всего 2 провода. В сарае, небольшом частном доме размыкают цепь однополюсные автоматы. В многоквартирных домах стоят заземляющие проводники, значит подойдет только двухполюсник.

Техническое обслуживание в период эксплуатации

Нормальные условия действия двухполюсных и трехполюсных автоматических выключателей позволяют выделять время на технический осмотр приборов не чаще одной профилактики за три года работы. Этот факт лишний раз подтверждает высокое качество исполнения практически любых автоматов.


Техническое обслуживание приборов. Эта процедура предусматривает тестирование целостности устройств и надёжности контактных групп. В рамках техобслуживания выполняется чистка приборов и мест их размещения. Проверяется качество работы автоматических механизмов

Между тем, согласно инструкций, технический осмотр обязательно выполняется, если автоматический выключатель срабатывал по причине тока короткого замыкания.

Для любой причины, будь то срабатывание устройства в условиях аварийной ситуации или техобслуживание по графику, технический осмотр устройств выключает в себя:

  • диагностирование механизма включения/отключения в ручном режиме без нагрузки;
  • проверку затяжки винтов основных и свободных контактов;
  • надёжность крепежа прибора к основанию;
  • очистку от загрязнений и посторонних предметов;
  • имитацию отключения методом механического воздействия на чувствительный элемент;
  • проверку работоспособности в рабочем режиме.

Практика пользования электрическими сетями отмечает обращение с приборами разных производителей, включая отечественных и зарубежных.

Большая часть всех эксплуатируемых устройств автоматической защиты характеризуется безупречной работой в плане качества.

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили , подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

  • Однополюсный выключатель используется при монтаже розеток и систем освещения.
  • Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
  • Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить , подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
  • Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода — . В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Разница между двухполюсным и однополюсным автоматом

Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.


Разница между двухполюсным и однополюсным автоматом

Достоинства и недостатки

Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.

Вам это будет интересно Монтаж электросчетчика

Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.

Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям

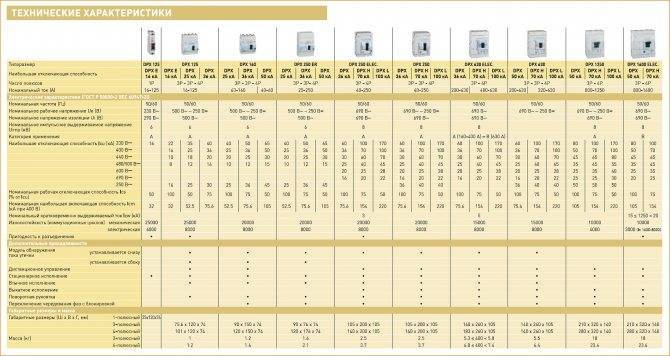

Технические характеристики

Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.


Технические характеристики электрооборудования

Установка и схемы подключения

Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.

Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.

Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
