Самодельная коптильня из трубы: как делать
Для этого достаточно следовать инструкции и заранее подготовить все необходимое для работы.
Материалы и инструменты, которые потребуются
Для самодельной конструкции нужно подготовить:
- стальную трубу с диаметром 10 сантиметров;
- гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
- отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
- небольшой компрессор – подойдет аквариумный;
- фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
- включатель и электропровода;
- термометр.
Из инструментов нужно подготовить сварочный аппарат и болгарку. Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.
Чертёж дымогенератора из трубы
Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.
Ниже представлен самый простой и подробный вариант.
Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора

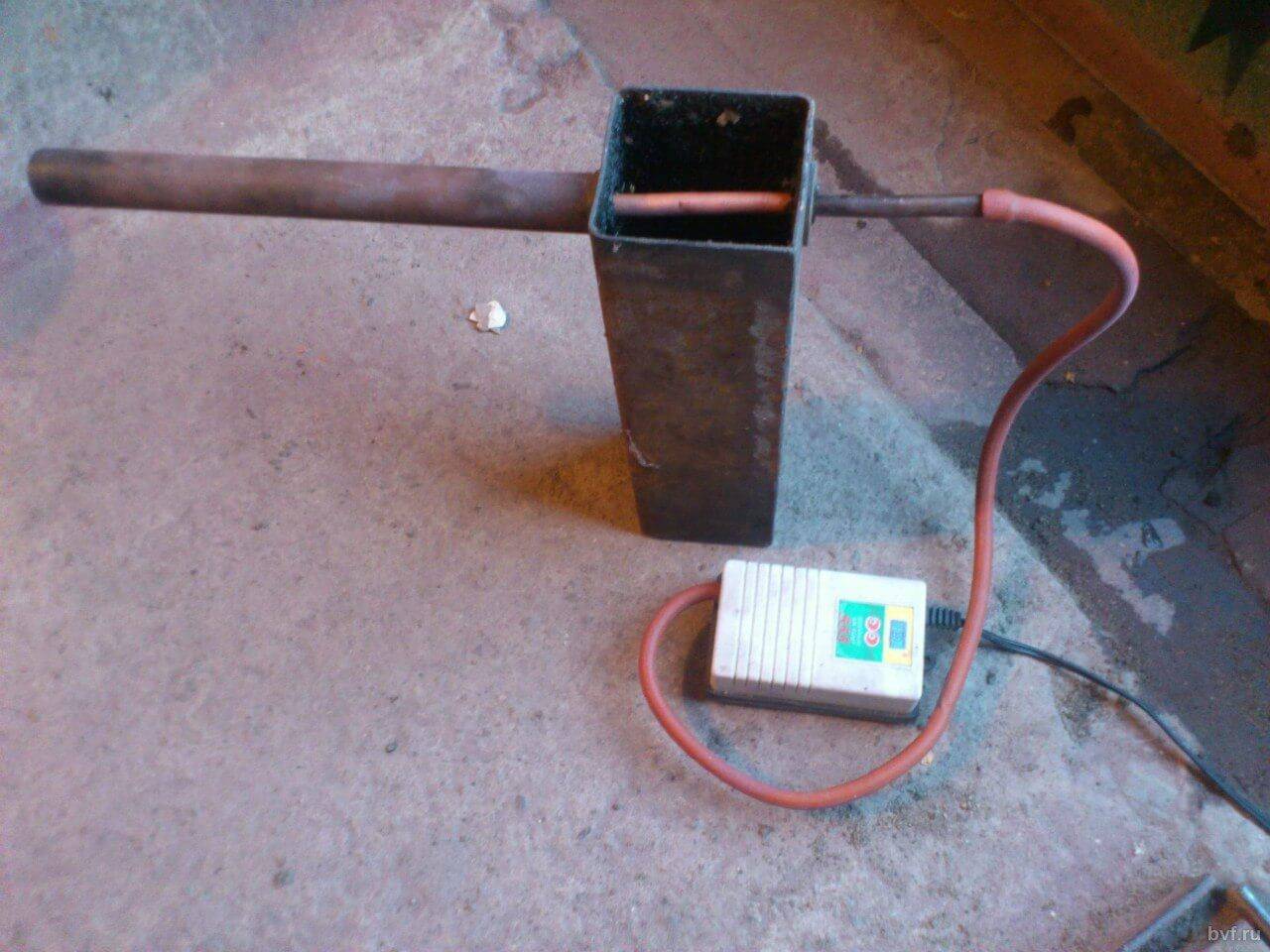

Пошаговая сборка
Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.
В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров. В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо. В нижней части делается небольшая емкость, куда будет падать зола.
В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.
Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.
Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.
В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.
Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр. За счет того, что воздух будет медленно двигаться, возникает незначительно разрежение и дым из камеры начинает уходить в дымоход.
После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.
- Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.
- Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
- Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.
Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.
Дымогенератор для холодного копчения своими руками: чертеж
Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.
Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.
Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи
Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.
Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.
Как сделать дымогенератор своими руками: изготовление эжектора
Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:
нижние;
Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора
верхние.
Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.
Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.
Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.
Схема эжектора для дымогенератора холодного копчения
Из чего сделать компрессор для дымогенератора своими руками?
Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.
Статья по теме:
Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.
В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.
Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера
Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.
Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

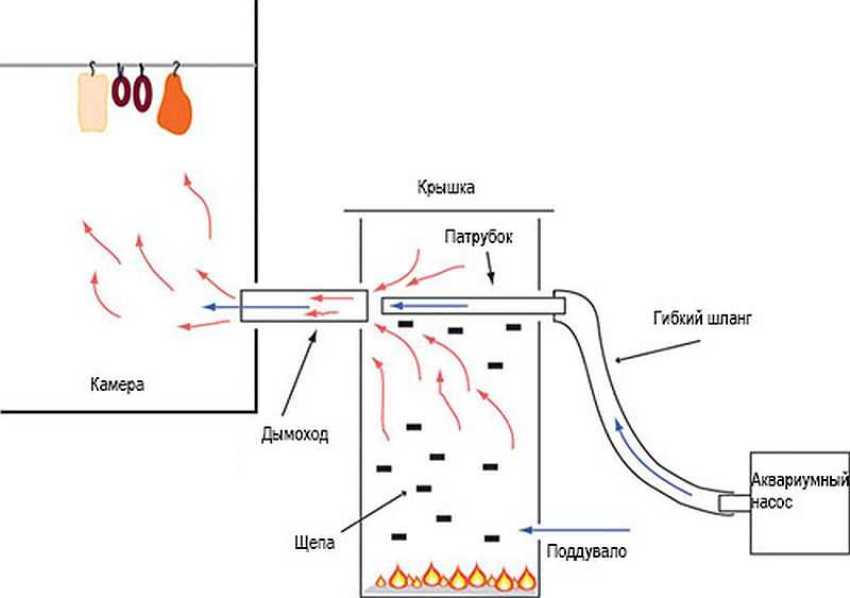

Как это работает

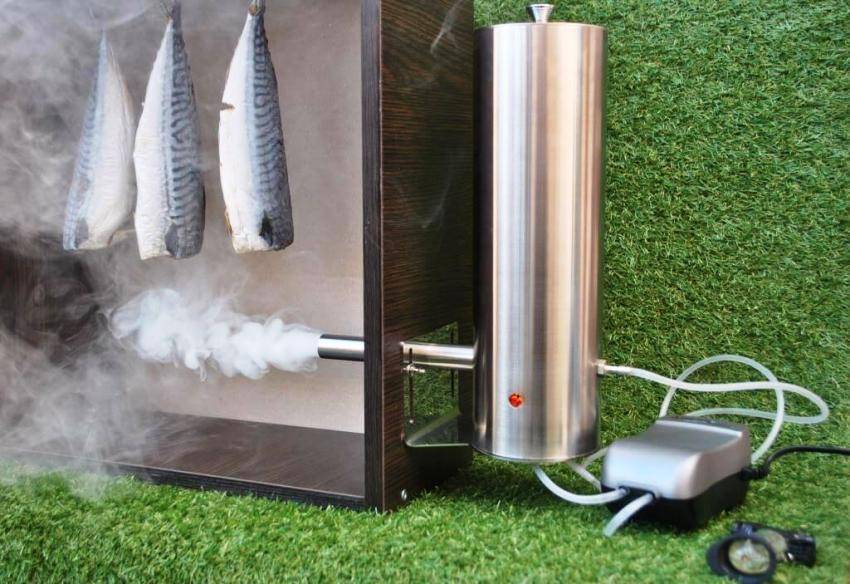

Коптильня с дымогенератором, построенная своими руками очень мобильна и компактна. В нерабочем состоянии ее можно хранить в гараже, подвале, даже шкафу. Это в зависимости, от того, что используется в качестве, собственно, коптильни. Для камеры можно использовать любой металлический ящик подходящего размера. Если готового нет, то своими руками его можно сделать без особых проблем. Размеры ящика различны, зависимо от того, какие объемы продукции вы будете коптить.
Для домашнего копчения оптимальны размеры — 1,0 / 0,6 / 0,6 м (В/ Ш / Г). Сверху ящик закрывается крышкой с вмонтированным термометром и несколькими мелкими (0,3 -0,5 мм) отверстиями для создания тяги. Верхняя часть коптильни в рабочем состоянии должна находиться выше дымогенератора — это создает дополнительную природную тягу, и, даже, при остановке вентилятора, дым будет поступать в камеру без задержек.
Теперь необходимо все собрать:
- Устанавливаем генератор на несгораемое основание — металлический стол, бетонную плиту или пол, керамическую плитку. Это нужно сделать из соображений пожарной безопасности. Помимо того, что дымогенератор довольно сильно нагревается, из него могут выпасть кусочки горящей щепы.
- В дымогенератор загружаем приблизительно 0,5 – 1 л сухой щепы, опилок, стружек лиственных деревьев (хвойные для копчения не используются) и плотно закрываем его крышкой.
- Подсоединяем патрубок компрессора и соединяем дымоход с коптильной камерой.
- Поджигаем топливо через боковое отверстие.
- Включаем вентилятор.
Процесс копчения начался. Тройник с вентилятором выполняет роль инжектора. В трубе дымохода создается разрежение, которое вызывает втягивание дыма из генератора, и довольно ощутимый воздушно-дымовой поток направляется в сторону коптильного шкафа. Одновременно образуется приток воздуха в топку извне, сквозь боковые отверстия в дымогенераторе. Горение поддерживается само по себе и вмешательства человека не требуется.
Посредством вставленного в коптильню термометра контролируется температура внутри шкафа.
Размеры дымогенератора приведены усредненные. При его строительстве своими руками можно исходить из доступных материалов и комплектующих. Например, в качестве корпуса можно использовать бидоны, кастрюли, любые цилиндрические емкости из металла. В качестве «дымопровода» подходит любая труба, устойчивая к высокой температуре (но металлорукав — лучше всего). Без вентилятора дымогенератор тоже работает, но не столь эффективно — природная тяга слишком слаба и процесс копчения растягивается во времени.
Дымогенератор из подручных материалов
Существует множество конструкций агрегата. С верхним и нижним, внутренним и внешним узлом эжекции, с расширяющей емкостью для дополнительного охлаждения дыма и его очистки. Рассмотрим создание дымогенератора на примере двухкамерной конструкции с внешним эжектором.
Для установки понадобятся:
- две трубы;
- две полдюймовые трубки по 7−10 см каждая;
- тройник;
- соединительный угловой переход;
- пара крышек под диаметр емкостей;
- гайки.
Верхняя часть трубы закрывается съемной крышкой. На 3 см от нижнего края устанавливаем решетку, к примеру, дно банки с отверстиями. Из трубы такого же диаметра делаем чашу высотой 10−20 см, которая послужит сборником золы. Она должна герметично прилегать к камере и крепиться к ней по бокам либо болтами, либо защелками.
Непосредственно перед зольником сверлим отверстие диаметром 8 мм для розжига щепы, с обратной стороны чуть выше — отверстие под имеющуюся в наличии трубу (например, 3−4- или 0,5-дюймовую). Для удобства очистки лучше производить соединение с помощью гаек. Чтобы опилки и нагар из камеры не попадали внутрь сгона, на его конце крепится угловой соединитель.
Посередине переходника монтируется тройник, к нижней части которого прикручивается банка для сбора конденсата и смол. Второй конец соединяется с трубой такой же длины и диаметра, как камера сгорания. Она послужит охлаждающим и дополнительным очистительным узлом. На нее крепится крышка со встроенным эжекторным механизмом, герметичность в этом случае необязательна. Внутрь второй камеры можно дополнительно вставить пружину или другие препятствия для сбора смолянистых веществ.
В камеру сгорания сверху засыпается щепа, которая поджигается через запальное отверстие. Образуется дым, который поступает через переходник в камеру конденсации и выгоняется из нее с помощью созданного эжектором потока воздуха.
Разберём основные ошибки приготовления блюд
- Неправильный засол. Чтобы продукты не испортились, они должны быть тщательно просолены. Для качественного просаливания берут 2-3% соли на каждый килограмм мяса или рыбы. Соль лучше брать нитритную или смесь из нитритной и поваренной. Так из продуктов лучше удаляется влага.
- Предварительное провяливание. В засоленном мясе много влаги, поэтому перед помещением в коптильню его следует просушить. Длительное вяление приведет к получению сухого продукта. Достаточно подержать мясо на проветривании 6-10 часов.
- Применение неправильной щепы. Использование влажного топлива приведет к появлению горького привкуса у копченостей. Такой же эффект возможен при слишком интенсивной работе дымогенератора, поэтому его производительность необходимо контролировать.
Учитывая эти простые советы, каждый сможет приготовить ошеломительные шедевры, которые порадуют своими вкусовыми качествами даже требовательных гурманов, а по стоимости выйдут в разы дешевле магазинных блюд.
Источники
- https://aquatic-home.ru/dymogenerator-dlya-xolodnogo-kopcheniya-svoimi-rukami-chertezhi.html
- https://AlkoDoma.ru/oborudovanie/dymogenerator-dlya-holodnogo-kopcheniya-svoimi-rukami.html
- https://remboo.ru/stroitelstvo/pechi/samodelnyj-dymogenerator.html
- https://HouseChief.ru/dymogenerator-dlya-kholodnogo-kopcheniya-svoimi-rukami-chertezhi.html
- https://1pokopcheniyu.ru/dymogenerator/dlya-holodnogo-kopcheniya
- https://svoimirykamiinfo.ru/dymogenerator-svoimi-rukami/
- https://gidrukodeliya.ru/dymogenerator-svoimi-rukami
- https://1-teplodom.ru/dymogenerator-svoimi-rukami-certezi-i-foto-posagovaa-instrukcia/
- https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/kak-sdelat-dyimogenerator-dlya-xolodnogo-kopcheniya-svoimi-rukami
- https://NashDymok.ru/smokesystem/chertezhi-dymogeneratora/
Как собрать дымогенератор для холодного копчения своими руками: инструкция
При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста. Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата
Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.
Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств
Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.
После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.
В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.
Изготовляя дымогенератор своими руками, его можно оснастить съемным дном
Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.
Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.
Как сделать дымогенератор: обустройство дымохода и эжектора
Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства
Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)
Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью
Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.
Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.
Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.
Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне
Принцип работы генератора дыма
Основной принцип работы дымогенератора – пиролизное разложение древесины при недостатке кислорода. То есть, в этом устройстве происходит нагревание щепы и её тление без доступа воздуха. Генераторы являются закрытыми системами и могут различаться по конструкции. В заводских моделях вы встретите переключатели и механизм дозирования опилок, котроллеры температуры.
Самодельные устройства выглядят гораздо проще и требуют участия оператора, но их эффективность ничуть не ниже заводских аналогов
Устройства могут иметь различные размеры. Чем больше генератор, тем на больший объём коптильной камеры он рассчитан.
Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, пошаговая инструкция, важные нюансы
Чтобы создать правильный дымогенератор для холодного копчения, необходимо обеспечить:
- удобство загрузки;
- быстроту розжига;
- очистку дыма от конденсата;
- регулировку производительности;
- простоту ухода.
Для упрощения задачи можно подробно изучить действующую установку и рекомендации автора проекта:
Фото
Пошаговая инструкция с пояснениями
Этот самодельный дымогенератор для коптильни холодного копчения оснащён системой эффективной очистки. В прикреплённой снизу пластиковой бутылке собирается конденсат. Промежуточная ёмкость установлена перед эжектором. Внутри неё вмонтированы перегородки, которые ускоряют отвод тепла, задерживают капли влаги.
Для начала работы открывают пластиковую крышку, засыпают ольховые щепки до середины объёма рабочей камеры. Такое сырьё можно приобрести недорого либо заготовить самому.
К входному патрубку эжектора присоединяют компактный компрессор с электронной регулировкой оборотов. Закрывают крышку, поджигают щепу открытым пламенем через отверстие в нижней части рабочей камеры.
Эта установка начинает выполнять свои функции буквально через несколько секунд после розжига. Интенсивность процесса образования дыма устанавливают с помощью изменения оборотов привода компрессора. После практической проверки дееспособности установки разберёмся с алгоритмом изготовления.
Рисунок поясняет несколько важных принципов. В красной зоне температура достигает 1400°C. Помимо ароматических составляющих, выходной дым содержит смолы, сажу, другие вредные компоненты. При большой длине дымоход выполняет функции фильтра.
Компактную конструкцию надо оснастить элементом, выполняющим очистку. Для выбора подходящих размеров самодельного дымогенератора для коптильни холодного копчения можно пользоваться приведёнными на схеме пропорциями. Значения верхней строчки соответствуют параметрам стандартной жестяной банки для консервированных фруктов.
Принципиальная схема блока
Обратите внимание на выходную часть в топке. Там установлен отражатель, который направляет дым вверх
Такое решение позволяет задерживать тяжёлые механические частицы на финишной стадии очистки.
В основном блоке фильтра преграды созданы из жестяных крышек. Через треугольные вырезы дым проходит по заданной трассе с завихрениями в центральной части. Снижается температура. Смолы и другие примеси стекают в накопительную бутылку из пластика.
Основные ёмкости дымогенератора для коптильни своими руками созданы из консервных банок. Крупная камера составлена из двух элементов, которые скреплены типовым автомобильным хомутом. При увеличении объёма внизу устанавливают зольник. Для компактных конструкций, как в данном примере, такое дополнение не нужно.
Образованная дымовая смесь поступает в тройник. Прикреплённая крышка с резьбой нужна для подсоединения пластиковой бутылки. Этот узел можно ослабить для создания дополнительного подсоса воздуха. Такой приём применяют для уменьшения концентрации дыма, увеличения эффективности процесса фильтрации.
На фото показана конструкция блока очистки (направление сверху−вниз): крышка с эжектором; перегородка № 1 с прорезями; решётчатая опора; перегородка № 2; решётчатая опора; перегородка № 3. Все компоненты прижимаются пружиной, которая вырезана из консервной банки.
Пластиковая крышка обеспечивает хорошую герметичность. В этой части невысокая температура, поэтому изделие не будет повреждено. Для дополнительной защиты с нижней стороны прикреплена металлическая пластина. Она же выполняет функции силового каркаса для подсоединения эжектора.
На этом фото изображён вентилятор с питанием от сети. Для мобильности автор проекта применяет модификацию с аккумуляторной батареей.
На этом видео показан процесс сборки фабричного генератора дыма для холодного копчения:
https://youtube.com/watch?v=8ZkYq08qOH4
Это интересно: Дымоход для газового котла в частном доме
Самый простой дымогенератор из консервных банок
Конечно от профессионального газогенератора данному прибору далеко, но идея имеет право на жизнь. Нам понадобятся следующие материалы и инструменты:
- Три пустые вертикальные консервные банки одного диаметра.
- Тройник.
- Сгон удлиненный стальной на ½ дюйма.
- Контгайка на ½ дюйма.
- Штуцер на шланг.
- Четыре хомута на длину, способную обмотать банку.
- Медная трубка.
- Минимальный набор инструментов.
- Компрессор от аквариума.
Удаляем дно у одной из консервных банок. На второй сверлим отверстие с диаметром 11 миллиметров. Это отверстие предназначено для подачи воздуха. Соединяем между собой две банки. Для этого используют полоски оцинковки. Их обматывают вокруг банок и скрепляют хомутом. Третью банку также необходимо соединить с остальными, но дном вверх.
На верхней банке сверлим отверстие. В него необходимо будет вкрутить резьбу на ½ дюйма. В эту просверленную щель крепим тройник. К одному концу которого устанавливаем патрубок длиной 14 сантиметров, на другой конец — штуцер. Также устанавливаем и медную трубку. Компрессор необходим для подачи воздуха. Соединяем трубку компрессора с трубкой эжектора. Засыпаем в генератор опилки. Банки необходимо установить на несгораемое основание, подойдет асбестовое одеяло. Запускаем генератор в работу. Для розжига используем ручную горелку. Пламя горелки направляем в отверстие для розжига.
Если мы все правильно собрали, то через короткий промежуток времени из патрубка должен повалить плотный дым. Это сигнал работоспособности генератора. В качестве коптилки выступает обычная картонная коробка. Аппарат собран, но имеет множество недостатков. Подойдет как пробный вариант коптильни. Но это не серьезно. В данном дымогенераторе отсутствует сборник отделения конденсата и не предусмотрена система охлаждения. Идея достойна внимания, но с дальнейшими доработками.
