Как установить манометр для измерения давления воды на водопровод

Правила установки и съема

Для обеспечения стабильной работы манометра и снижения риска его поломки соблюдают определенные правила:

  1. Монтаж манометров, должен быть выполнен таким образом, что бы было довольно просто снять результаты измерений, выполнять регламентное обслуживание и ремонт.
  2. Правила определяют ряд условий, которые определяют предельные размеры расстояний между измерительным прибором и стенами помещения, в котором этот прибор установлен.
  3. Если манометр монтируют на высоте от 2 до 3 метров, размер диаметра корпуса должен быть не меньше чем 160 мм. На высоту более чем три метра манометры устанавливать недопустимо. Это определено в требованиях нормативной документации.
  4. Для выполнения, предписанных в нормативной документации проверки измерительных приборов и оборудования при использовании приборов в монтажную конструкцию должен быть установлен трехходовой кран. Место его установки должно находиться между манометром и трубой (сосудом).
  5. При монтаже в условиях, когда возможно влияние на него сторонних внешних факторов, например, осадки или высокая температура, то необходимо обеспечить его дополнительную защиту. Для этого используют так называемые буферные элементы, сифоны и другие изделия. Эффективность работы смонтированного измерительного оборудования зависит насколько качественно закрыто от внешнего воздействия.
  6. Для предотвращения замерзания мерительного прибора, их обеспечивают тепловой изоляцией.
  7. При подключении необходимо стравить попавший внутрь системы газ. Для этого, чуть-чуть не докручивают фиксационную гайку на штуцере.
  8. Манометры, не прошедшие поверку и не имеющие на корпусе пломбы или соответствующей печати к использованию для работы в сетях не должны допускаться. Если сроки поверки истекли, или в процессе эксплуатации выяснилось, что работа отличается от штатной, то он должен быть снят и отправлен на диагностику и ремонт. На корпусе измерителя отмечено появление повреждений, или на стекле появилась трещина, то такой прибор не может эксплуатироваться и должен быть утилизирован.
  9. Поврежденные датчики демонтируют и передают в аттестованную лабораторию для выполнения ремонтных работ. Если такой манометр не подлежит восстановлению, то его утилизируют.

Как правильно настроить агрегат?

Обычно для нормальной работы системы вполне достаточно настроек, установленных производителем. Например, заводские установки модели РДМ-5 Джилекс составляют 1.4-2.8

Если же по каким-то причинам их необходимо изменить, все манипуляции следует проводить очень осторожно, чтобы не испортить прибор неумелым обращением

Перед настройкой реле необходимо:

  1. Отключить электропитание насоса.
  2. Спустить всю воду из системы (стрелка манометра достигнет нуля).
  3. Включить насос и заполнить систему водой.
  4. Дождаться автоматического отключения насоса и зафиксировать давление отключения.
  5. Спустить воду, дождаться автоматического включения насоса и зафиксировать давление включения.

Для регулировки датчика давления воды используются две пружины — большая и малая. С помощью большой пружины выставляют максимальное значение давления воды в системе. Для этого пружину закручивают. Малая пружина регулирует не минимальное значение давления, а разницу между минимумом и максимумом. Если предустановленное значение кажется слишком маленьким, эту пружину также следует закрутить, пока не будет достигнуто подходящее значение. Закручивают не саму пружину, а гайку, которая ее удерживает. При закручивании этой гайки пружина сокращается, а при откручивании она распрямляется.

Чтобы увеличить давление включения насоса большую пружину нужно закручивать. Проверяют полученные настройки, спуская воду из системы. Манипуляции с большой пружиной повторяют, пока давление включения не достигнет необходимого уровня. Чтобы увеличить значение давления отключения насоса, следует закручивать малую пружину. Эта пружина чувствительнее большой, действовать следует осторожнее. Если показатели включения-отключения нужно снизить, гайки пружин не закручивают, а откручивают.

О давлении воды в водопроводе никто не задумывается до тех пор, пока оно не напомнит о себе: течет вода из крана, и, кажется, неплохо течет, но спустя пару минут поток уже напоминает тонкую нитку. Тогда-то встревоженные жильцы многоэтажек начинают выяснять друг у друга, что случилось с напором воды и каким оно должно быть в нормальных условиях.

Как проверить давление воды в кране без манометра

Для проверки напора воды в системе водопровода без манометра понадобится самостоятельно соорудить «жидкостный манометр» из шланга. Для этого следует выполнить следующие действия:

  • взять прозрачный шланг, длина которого должна быть 2 м;
  • зафиксировать его в вертикальном положении;
  • открыть кран и заполнить шланг водой до нулевого уровня (соответствует низу крана);
  • плотно закрыть другой конец шланга.

Далее необходимо сделать записи некоторых показателей – длину от нулевого уровня до закрытого пробкой конца, длину трубки между уровнем жидкости под давлением и закрытым концом шланга. Для расчета используется следующая формула.

Существует еще несколько способов измерить давление в системе водоснабжения, но все они являются приблизительными и довольно неточными. Благодаря огромному ассортименту сегодня можно приобрести недорогой и качественный манометр, который можно легко установить даже без помощи специалистов. А постоянный контроль давления позволит отслеживать работу насосного, очистительного и другого оборудования для подачи воды.

Правила установки и съема

Для обеспечения стабильной работы манометра и снижения риска его поломки соблюдают определенные правила:

  1. Монтаж манометров, должен быть выполнен таким образом, что бы было довольно просто снять результаты измерений, выполнять регламентное обслуживание и ремонт.
  2. Правила определяют ряд условий, которые определяют предельные размеры расстояний между измерительным прибором и стенами помещения, в котором этот прибор установлен.
  3. Если манометр монтируют на высоте от 2 до 3 метров, размер диаметра корпуса должен быть не меньше чем 160 мм. На высоту более чем три метра манометры устанавливать недопустимо. Это определено в требованиях нормативной документации.
  4. Для выполнения, предписанных в нормативной документации проверки измерительных приборов и оборудования при использовании приборов в монтажную конструкцию должен быть установлен трехходовой кран. Место его установки должно находиться между манометром и трубой (сосудом).
  5. При монтаже в условиях, когда возможно влияние на него сторонних внешних факторов, например, осадки или высокая температура, то необходимо обеспечить его дополнительную защиту. Для этого используют так называемые буферные элементы, сифоны и другие изделия. Эффективность работы смонтированного измерительного оборудования зависит насколько качественно закрыто от внешнего воздействия.
  6. Для предотвращения замерзания мерительного прибора, их обеспечивают тепловой изоляцией.
  7. При подключении необходимо стравить попавший внутрь системы газ. Для этого, чуть-чуть не докручивают фиксационную гайку на штуцере.
  8. Манометры, не прошедшие поверку и не имеющие на корпусе пломбы или соответствующей печати к использованию для работы в сетях не должны допускаться. Если сроки поверки истекли, или в процессе эксплуатации выяснилось, что работа отличается от штатной, то он должен быть снят и отправлен на диагностику и ремонт. На корпусе измерителя отмечено появление повреждений, или на стекле появилась трещина, то такой прибор не может эксплуатироваться и должен быть утилизирован.
  9. Поврежденные датчики демонтируют и передают в аттестованную лабораторию для выполнения ремонтных работ. Если такой манометр не подлежит восстановлению, то его утилизируют.

Виды манометров для измерения давления воды по принципу работы

В наши дни работающие в условиях давления устройства используются практически во всех сферах жизнедеятельности человека. Следовательно, вместе с ними применяются и водяные манометры, дающие точную информацию о показателях давления. При этом измерительные приборы могут отличаться между собой по конструкции и принципу действия. Имеющиеся на рынке манометры воды делятся на такие типы:

  • Поршневые манометры – в их устройство входит цилиндр, внутри которого располагается поршень. При работе на одну часть поршневого насоса действует рабочая среда – газ или жидкость, а с другой – давление груза определенной величины. Вместе с перемещением бегунка в действие приводится стрелка на шкале прибора;
  • Жидкостные манометры – в их конструкцию входит трубка, внутри которой находится жидкость и подвижная пробка. В процессе использования жидкостного манометра рабочая жидкость воздействует на пробку, в результате чего меняется уровень жидкости внутри трубки. В этот момент начинает двигаться стрелка прибора;
  • Деформационные манометры – внутри таких приборов располагается мембрана, деформация которой приводит в действие указательную стрелку над шкалой устройства.

Современные манометры на воду также делятся между собой на механические и электронные устройства. Механический манометр для насоса или системы водоснабжения имеет простую конструкцию, однако не может достаточно точно измерить давление. В конструкцию электронного прибора входит контактный узел, который более точно измеряет давление рабочей среды.

По способу использования манометры делятся между собой на такие виды:

  • Стационарные – такие приборы монтируются и применяются только на определенном агрегате без возможности демонтажа измерительного устройства. Зачастую на используемом агрегате также применяется регулятор давления для воды с манометром;
  • Переносные – эти измерительные приборы могут демонтироваться и использоваться для работы с разными агрегатами и в различных системах. Переносной прибор обладает меньшими габаритами.

Каждый из перечисленных видов приборов нашел свое активное применение. Многие из современных моделей используются в системе отопления частного дома или в квартире, другие – применяются для обслуживания крупных промышленных предприятий.

Подключение прибора к электропитанию

Следующий этап установки датчика давления воды — подключение прибора к электросети. Для начала нужно найти на реле две группы контактов, которые обычно замкнуты, но при достижении максимального значения давления должны размыкаться. Обычно место расположения этих контактов обозначено в инструкции к реле давления. Если инструкция отсутствует, определиться поможет любой электрик.

На фото наглядно представлено расположение контактных пар, к которым подводят электропитание. При достижении максимального значения давления контакты размыкаются и насос отключается

Теперь следует прикрутить жилы провода к свободным контактам каждой пары. Не следует соединять таким образом контакты одной пары, поскольку это приведет к короткому замыканию. Провод заземления соединяют со специальным винтом на корпусе реле. Этот винт обозначен соответствующим символом.

Таким символом условно обозначают контакт заземления. Отсутствие заземления электроприбора является опасным нарушением техники безопасности, которое может привести к аварии и даже к травмам

Затем реле давления нужно соединить с насосом. Для этого следует использовать кусок провода подходящей длины. Один конец его жил прикручивают к свободным контактам реле, второй — к контактам насоса. При этом рекомендуется соблюдать цвет жил. Контакты заземления реле и насоса также можно соединить, хотя это необходимым не считается.

После этого нужно проверить работу системы. Если по мере забора воды давление на манометре растет, при достижении определенного максимума насос отключается, а по мере расходования воды давление понижается, установка реле выполнена правильно.

Устройство манометра для измерения давления воды

Манометр для измерения давления воды в водопроводе обладает очень простой конструкцией. Прибор состоит из корпуса и шкалы, на которой указывается измеряемая величина. Внутри корпуса может быть расположена трубчатая пружина или двухпластинчатая мембрана. Также внутри устройства находится держатель, трибко-секторный механизм и упругий чувствительный элемент.

Принцип действия прибора основывается на уравновешивании показателей давления посредством силы деформации мембраны или пружины. В результате этого процесса упругий чувствительный элемент смещается, что приводит в действие показывающую стрелку устройства.

Классификация манометров по принципу работы

В наши дни работающие в условиях давления устройства используются практически во всех сферах жизнедеятельности человека. Следовательно, вместе с ними применяются и манометры, дающие точную информацию о показателях давления. При этом измерительные приборы могут отличаться между собой по конструкции и принципу действия. Имеющиеся на рынке устройства делятся на такие виды:

  • Поршневые манометры – в их устройство входит цилиндр, внутри которого располагается поршень. При работе на одну часть поршневого насоса действует рабочая среда – газ или жидкость, а с другой – давление груза определенной величины. Вместе с перемещением бегунка в действие приводится стрелка на шкале прибора;
  • Жидкостные манометры – в их конструкцию входит трубка, внутри которой находится жидкость и подвижная пробка. В процессе использования жидкостного манометра рабочая жидкость воздействует на пробку, в результате чего меняется уровень жидкости внутри трубки. В этот момент начинает двигаться стрелка прибора;
  • Деформационные манометры – внутри таких приборов располагается мембрана, деформация которой приводит в действие указательную стрелку над шкалой устройства.

Современные манометры также делятся между собой на механические и электронные устройства. Механический манометр для насоса или системы водоснабжения имеет простую конструкцию, однако не может достаточно точно измерить давление. В конструкцию электронного прибора входит контактный узел, который более точно измеряет давление рабочей среды.

По способу использования манометры делятся между собой на такие виды:

  • Стационарные – такие приборы монтируются и применяются только на определенном агрегате без возможности демонтажа измерительного устройства. Зачастую на используемом агрегате также применяется регулятор давления для воды с манометром;
  • Переносные – эти измерительные приборы могут демонтироваться и использоваться для работы с разными агрегатами и в различных системах. Переносной прибор обладает меньшими габаритами.

Каждый из перечисленных видов приборов нашел свое активное применение. Многие из современных моделей используются в системе отопления частного дома или в квартире, другие – применяются для обслуживания крупных промышленных предприятий.

Понижение и повышение давления

Причин понижения давления в водопроводе может быть множество, и вначале надо их выяснить, а потом уже приступать к устранению.

Независимо от того, идет речь о городских квартирах или о частном доме, частой причиной низкого давления становятся забитые известковым налетом, проржавевшие трубы. Происходит это от старости, когда налет скапливается десятилетиями, и по причине слишком жесткой воды. В этом случае водопровод необходимо менять, по-другому решить проблему низкого напора не получится.

Неплохо будет пригласить сантехника, который проверит состояние фильтра, запорной арматуры, а также сможет правильно измерить водонапорные показатели.

Если трубы относительно новые, но в квартире многоэтажного дома на последних этажах напор слабый, то необходимо обратиться в обслуживающую компанию. Возможно, после проверки в доме потребуется установить насос.

В частном доме или на даче решение проблемы во многом зависит от владельца. Устраивая водопровод, он постарается, чтобы давление соответствовало требованиям нормативных документов и одновременно обеспечивало достаточный уровень комфорта для проживающих.

Для создания необходимого напора можно применить два варианта организации водоснабжения. Первый заключается в использовании водонапорного бака, а второй в установке насосной станции или насоса, повышающего давление воды.

Снизить давление помогает редуктор, установленный на входе водопровода в квартиру (в многоквартирных домах), либо реле, размещенное на гидроаккумуляторе. Регулировку проводят в соответствии с инструкцией. Нельзя снижать давление воды до 1,5 бара, оптимальным считается величина в 3-4 бара.

Существующие способы подключения манометра

Первый и самый важный момент – установка манометра может проводиться только при отсутствии давления в системе

Также стоит обратить внимание на следующие моменты подключения манометра:

Шкала манометра должна быть расположена вертикально.
Необходимо строгое соблюдение монтажных допусков.
Правила установки манометров предусматривают применение гаечного ключа.
Важно не применять при подключении манометра нагрузку на корпус.

На данный момент существует 3 типа подключения манометров – прямой, с использованием трехходового клапана и с использованием отборного устройства. Рассмотрим каждый из них подробнее.

Методика поверки манометров

Существует довольно большое количество различных технологий, которые позволяют определить состояние измерительного устройства. Поверка технических манометров должна проводится исключительно профессионалами, так как допущенные ошибки могут стать причиной снижения точности снимаемых показателей. Оказывать услуги должны исключительно специалисты, получившие соответствующее разрешение.

Выделяют несколько наиболее распространенных технологий поверки:

При применении гидравлического пресса. В этом случае измерительное устройство устанавливается между двумя элементами прибора. Стоит учитывать, что подобная технология проводимых измерений характеризуется низкой погрешностью. Существует довольно большое количество различных видов гидравлических прессов, все они характеризуются своими определенными особенностями. Подобная конструкция встречается исключительно в специализированных магазинах, для применения следует обладать определенными навыками и знаниями. При применении метрологического стенда. В этом случае основные показатели снимаются с минимальной погрешностью в установленных контрольных точках. Подобный прибор создает требующееся давление в системе. Среди особенностей использования метрологического стенда отметим то, что погрешности в измерении довольно высокие. Однако конструктивные особенности позволяют существенно расширить область применения устройства, к примеру, в случае высокого давления в системе. При использовании специального калибратора. Этот прибор можно сегодня приобрести в специализированном магазине для самостоятельной поверки устройства

При выборе калибратора уделяется внимание тому, в каком диапазоне показателей он может применяться. Большая часть моделей работает по одинаковой схеме

Устройство характеризуется высокой мобильностью и может применяться без особой подготовки.

Определение напора с использованием шланга

Рассматриваемый метод позволяет измерять водяное давление в точке подключения к сантех. прибору, предоставляя возможность не использовать специальных устройств, но выдавая некоторую погрешность.

Для метода №1 потребуется прозрачный ПВХ шланг или же трубка ПВХ длиной порядка 2 метров. Диаметр должен составлять ровно столько, сколько нужно для подключения шланга к крану водонапора.

Расчёт интересующих показателей проводится по схеме, представленной ниже:

  • Один конец шланга подключается к точке разбора, его нужно выставить и, если возможно, зафиксировать в вертикальном положении.
  • Кран открывается, при этом трубка должна заполниться до уровня, который соответствует низу крана (этот уровень называется нулевым).
  • Отверстие сверху надёжно закрывается. После этого нужно будет сделать запись следующих показателей:
    1. Общую длину от уровня ноля до закрытого заглушкой конца.
    2. Длину шланга между значением уровня воды под давлением и закрытым заглушкой концом.

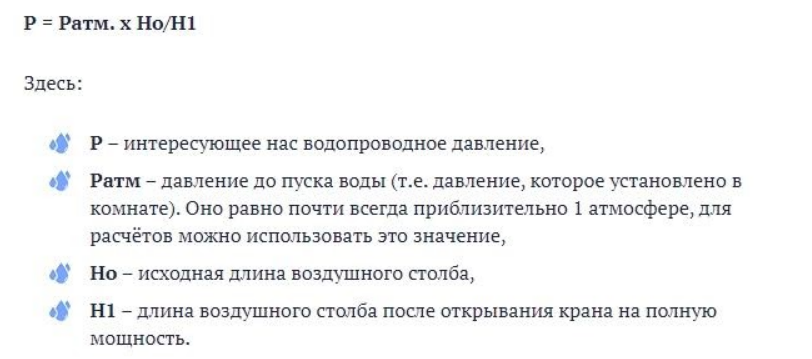

Теперь можно воспользоваться следующей формулой:

  • P – интересующее нас водопроводное давление,
  • Paтм – давление до пуска воды (т.е. давление, которое установлено в комнате). Оно равно почти всегда приблизительно 1 атмосфере, для расчётов можно использовать это значение,
  • Но – исходная длина воздушного столба,
  • Н1 – длина воздушного столба после открывания крана на полную мощность.

Например, Paтм=1 атмосфера, Но=50 сантиметров, Н1=40 сантиметров. Тогда: P=1*50/40 = 1,25 атмосферы.

Особенности эксплуатации манометров.

Во время использования прибора, для того чтобы не сокращался срок службы манометра, следует соблюдать правила эксплуатации. Это соблюдение температурного режима, допустимого давления, вибрационных нагрузок, не использование работы с агрессивными, вязкими и кристаллизующимися средами для приборов не предназначенных для этого. Одно из наиболее важных требований — обеспечение плавной подачи давления на прибор В случае, если прибор подобран соответственно условиям работы и не нарушаются правила его эксплуатации, проблем в его функционировании, как правило, не возникает.

Работа манометра не допускается в случае:

  1. Во время подачи давления стрелка на приборе не двигается или движется скачками.
  2. Есть повреждение стекла прибора.
  3. После прекращения воздействия давления среды стрелка не возвращается к нулевой отметке.
  4. Превышается допустимое значение погрешности при измерении.

Способы установки манометров

Его установка может быть выполнена только на том объекта, на котором давление стравлено. Прибор должен быть установлен в рабочее положение. Как правило, оно описано в инструкции по его эксплуатации. Там указано, каким образом он должен устанавливаться на трубопроводе и допуски на установки. Установить его можно с использованием гаечного ключа. Момент закручивания не должен превышать 20 Н×м. перегрузка корпуса недопустима.

На практике применяют несколько способов монтажа:

  • прямой;
  • с использованием трехходового крана;
  • с применением импульсной трубки.

Способ установки прямым путем

Их устанавливают в тех местах, которые указаны в проектной документации, например, перед и после задвижек. В том месте, где устанавливается манометр необходимо установить адаптер. Его или вваривают, иногда их вворачивают. Сварка, это самый доступный способ фиксации адаптеров.

Прямой способ применяют для монтажа устройств, которые работают в стабильной среде без каких-либо скачков давления и частых замен измерительного датчика.

Способ установки на трехходовой кран

Если планируется, что при проверке данных придется переводить прибор на атмосферное давление, то для этого, как правило, перед ним устанавливают трехходовой кран. Его и используют для подачи атмосферного воздуха. Кроме того, монтаж манометров с трехходовым краном и трубкой сифоном, допускает выполнение замены устройства без прекращения подачи рабочей среды. Кроме этого наличие такого крана позволяет выполнять разные работы тогда, когда прекращение ее работы не обязательно.

Способ установки с помощью импульсивной трубки

Кроме названных способов монтажа, используют и такой, как монтаж с использованием импульсной трубки. Она необходима для защиты механизма измерительного прибора от перепадов напора.

Импульсная трубка используется тогда, когда рабочая среда, например пар, обладает рабочей температурой, превышающей нормативы замеряемых характеристик. Наличие трубки предотвращает контакт между рабочей средой и измерителем напора.

Законодательная база Российской Федерации

Бесплатная горячая линия юридической помощи

Навигация
Федеральное законодательство

Действия

  • Главная
  • «ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Наименование документ«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Вид документапостановление, перечень, правила
Принявший органгосгортехнадзор рф
Номер документа20
Дата принятия01.01.1970
Дата редакции02.09.1997
Дата регистрации в Минюсте01.01.1970
Статусотменен/утратил силу
Публикация
  • В данном виде документ опубликован не был
  • (в ред. от 18.04.95 — Промышленная безопасность при эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды (сборник документов), Серия 10, Выпуск 2, М., ГП НТЦ по безопасности в промышленности Госгортехнадзора РФ, 2000)
НавигаторПримечания

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

источник

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Следует посмотреть герметичность всасывающего патрубка, заменить изношенные сальники, сальниковую набивку, сантехническую подмотку на резьбовых соединениях. В благоприятных условиях, помпе будет легче добиться заданного напора.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Конструкция и принцип действия пружинного манометра

Основным элементом пружинного манометра является изогнутая полая трубчатая пружина плоской формы (рис. 21). Один конец пружины, в которую поступает измеряемое давление, закреплен неподвижно в держателе, второй (закрытый) – может перемещаться. В трубчатой пружине изначально настраивается определенное давление, после чего можно производить измерения. В трубчатую пружину 1, через штуцер и держатель 2 поступает избыточное давление и она начинает изгибаться, приводя в движение тягу 4, которая в свою очередь перемещает ось 5, тем самым приводя в движение индикаторную стрелку 6, которая показывает соответствующее значение давления.

Рис. 21 – Конструкция пружинного манометра:

1 – трубчатая пружина; 2 – держатель; 3 – хомутик; 4 – тяга; 5 — ось с зубьями; 6 – винт; 7 – стрелка.

Поверка средств измерения давления

Основной недостаток трубчатых пружин и, вообще, упругих элементов — это непостоянство их показаний вследствие наличия у них остаточных деформаций, накапливающихся со временем. Поэтому пружинные манометры поверяются чаще, чем, например, жидкостные.

Результаты поверки дают возможность судить о соответствии точности показаний данного манометра классу точности, установленному для дан­ного прибора.

Класс точности показывает наибольшую допустимую для данного прибора величину приведенной погрешности. Если при поверке прибора окажется, что приведенная погрешность по всей шкале или в ее рабочей части не превышает класса точности данного прибора, то такой прибор пригоден к дальнейшей эксплуатации. В противном случае он должен быть подвергнут ремонту или переведен в более низкий класс точности.

Приборы поверяют путем сравнения их показаний Ризм с показаниями образцовых приборов Рдейст По ГОСТ 15614–70 абсолютная погрешность образцового прибора должна быть в четыре раза меньше абсолютной пог­решности поверяемого прибора. Верхний предел измерения поверяемого прибора должен быть не менее 3/4 шкалы образцового прибора или равен ему.

При поверке приборов до 2.5 кПа в качестве образцового используют чашечный микроманометр с наклонной трубкой, при давлении до 60 кПа применяют ртутный манометр, а для поверки манометров среднего и высокого давления — грузопоршневые манометры, класс точности которых 0,02 и 0,05.

В процессе поверки манометров определяются следующие виды погреш­ностей:

1. Абсолютная — разность между показанием поверяемого прибора и действительным значением измеряемого давления:

Δ = Ризм — Рдейст (14)

2. Относительная — разность между показанием поверяемого прибора и действительным значением измеряемого давления в процентах от действительного значения измеряемого давления:

δ = (Δ / Рдейст)*100% (15)

3. Приведенная — абсолютная погрешность в процентах от разности между верхним и нижним пределами шкалы данного прибора:

γ = (Δ / (Рв — Рн))*100% (16)

Рв — верхний предел шкалы поверяемого манометра, в МПа,

Рн — нижний предел шкалы поверяемого манометра в МПа.

Об устойчивости показаний поверяемого манометра судят по величине вариации — разности показаний манометра при прямом и обратном ходе, соответствующем одному и тому же действительному значению измеряемого давления:

В = Рпр — Робр (17)

Если поверяемый манометр имеет приведенную (основную) погрешность больше допустимой, определяемой классом точности на шкале прибора, то его подвергают регулировке или переводят в более низкий класс точности.

Устройство и сфера использования

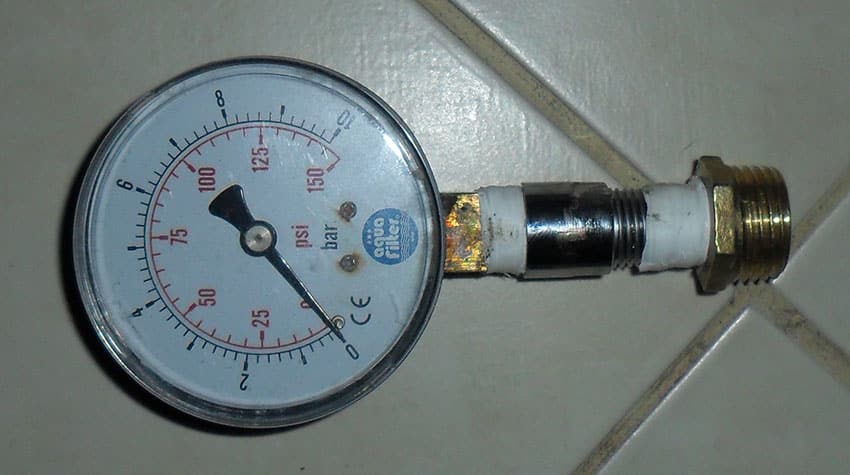

Манометр – простой, но действенный и точный прибор, позволяющий измерить давление воды, пара и иной рабочей среды. Причем измерить избыточное давление, то есть искусственно созданное. Если упростить объяснение, манометр нужен, чтобы показать, насколько водяное давление в трубе превышает атмосферное. Приборы бывают разные: в быту, в ЖКХ, на промпредприятиях встречаются чаще устройства с пружиной-трубкой овального сечения. Такое изобретение связано с именем Бурдона, который его и запатентовал. Это очень простые и дешевые конструкции.

Устанавливают такой прибор для водопровода, и он будет следить за состоянием системы. А следить нужно для того, чтобы давление в трубопроводе не превышало порогового значения. Потребуется манометр на насосных станциях, в напорных трубопроводах, в котельных, фильтрационных системах, в транспорте и т. д. Разумеется, что прибор для измерения водяного давления можно купить в личное пользование: к примеру, для контроля воды, идущей в смеситель в квартире.

Как работает такой агрегат: в пружинном приборе вода оказывается в специальной изогнутой трубке, которую делают из медного сплава. Давление воды деформирует трубку, что сочленена с механизмом, вынуждающим двигаться стрелку. Манометры, имеющие пружину в один виток, работают с давлением до 100 атмосфер. Есть устройства с мембраной, а не с пружиной, и такие хороши в мутных растворах, в загрязненных, выдерживающих сильные вибрации (но к термоскачкам они очень чувствительны).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
