Какой дымоход лучше для бани

Влияние диаметра трубы на эффективность тяги и протекание условий горения

Вопрос, какой диаметр трубы выбрать для дымохода в баню весьма часто возникает на практике и обусловлен желанием, с одной стороны обеспечить эффективное дымоотведение, с другой — сделать конструкцию компактной и легкой. Как найти компромисс?

Начнем с того, что тяга обеспечивается за счет разницы в давлении внутри и снаружи дымовой трубы, ввиду того, что плотность нагретого воздуха меньше, чем холодного. Это справедливо для такого понятия как естественная тяга. Принудительная тяга обеспечивается искусственным созданием направленного воздушного потока.

Условия для протекания процессов естественной тяги обусловлены многими факторами. Один из них — форма трубы.

Квадратное и прямоугольное сечение канала

В этом случае возможно возникновение завихрений в углах при увеличении скорости движения дымовых газов. В нашем случае с баней это хорошо и плохо. С одной стороны, предотвращается унос тепла в атмосферу и повышается топливная экономичность, с другой — возникает опасность появления сажевых отложений, особенно при использовании высокосмолистой древесины и некондиционного топлива.

Производственная практика по обустройству отопительных систем с дымоходными трубами прямоугольного сечения показывает, что при расчетах необходимо использовать следующие показатели:

1. Соотношение размера топки и сечения дымового канала необходимо принимать в пропорции 1 к 1,5 — 1,55.
2. Сечение канала не должно быть меньшим сечения поддувала печи.
3. При генерации тепла печью до 300 — 320 ккал/час сечение канала должно быть не менее 145×145 мм.

Цилиндрическое сечение дымохода

Баня, труба которой имеет круглый канал, отличается высоким уровнем тяги и отсутствием зон подвихрений в стояке, характерных для прямоугольных труб. В меньшей степени склонны такие трубы и к образованию обильных сажевых отложений.

Основным критерием расчета следует считать, что отношение диаметра топки к диаметру трубы должен находиться в пределах от 1 к 4,5 до 1 к 9. Однако, трубу большего сечения, в обязательном порядке необходимо оснащать шиберной заслонкой, для уменьшения сечения дымохода с целью снижения уровня тяги и уноса тепла с дымовыми газами.

Определяемся с параметрами

Диаметр дымоходной трубы определяется непосредственно исходя из прилагаемых к печи инструкциям. В большинстве случаев там приводят рекомендации по рекомендуемым величинам диаметра трубы.

Информация. Если инструкция отсутствует, то ориентироваться необходимо по выходному патрубку печи.

В инструкции также описана рекомендуемая высота дымохода, но если инструкции нет, то обустраивают дымоход с высотой не менее 450 см.

Помимо прочего, следует учитывать основные правила:

1. Труба дымохода может не менее чем на 50 см превышать уровень кровельного конька. Минимальное расстояние между коньком и дымоходной трубой — 150 см;
2. Если в вашей бане обустроена плоская крыша, то труба дымохода должна выступать не менее чем на 100 см;
3. Максимальное расстояние между коньком и трубой – 300 см.

Материалы для изготовления

Для изготовления дымоходов могут быть использованы разные материалы. Их обычно выбирают по общепринятым нормам, бытующим в данном регионе. Однако, вариантов может быть довольно много, поэтому, следует рассмотреть их по отдельности.

Металлические

Металлические трубы являются самыми распространенными и популярными в силу доступности и простоты монтажа. Крепежные элементы можно просто приварить, продольная стыковка также выполняется методом сварки и не требует никаких особых усилий. Большинство владельцев бань не особо затрудняется в выборе — просто берут подходящий отрезок трубы-чернушки диаметром 100 мм, подключают его к печи и выводят наружу.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Обычная сталь недолговечна и быстро выходит из строя. Коррозия, свойственная этому материалу, значительно усиливается от частого нагрева и контакта с дождевой влагой. Для того, чтобы продлить срок службы, используют жаростойкую нержавейку. Она без потерь рабочих качеств переносит все нагрузки и может служить максимально долго.

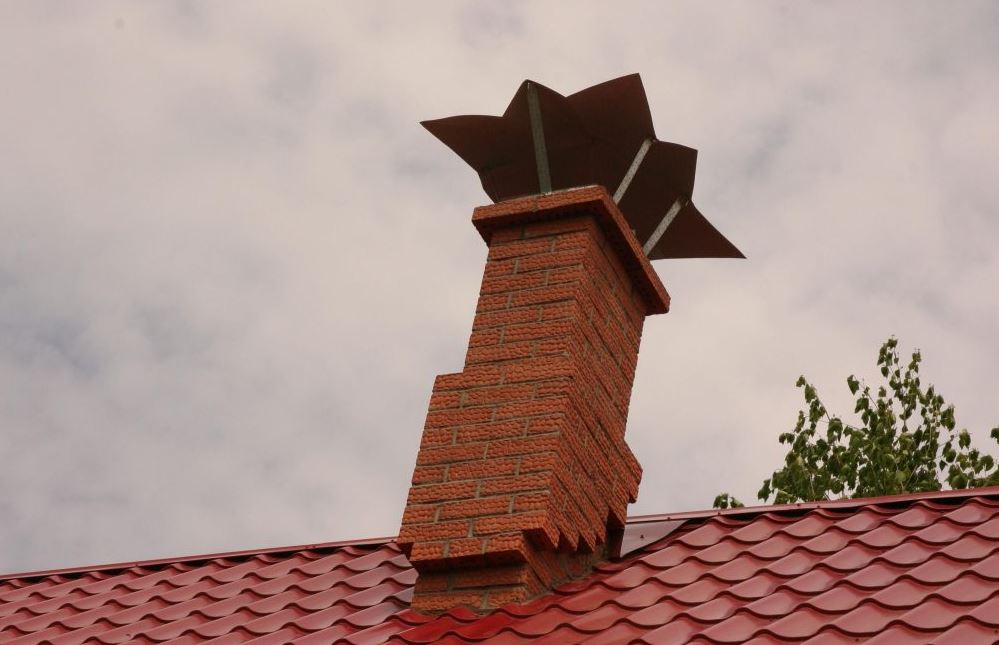

Кирпичные

Необходимо сразу отметить, что кирпичный дымоход — не совсем труба в обычном понимании. Это конструкция, выложенная из кирпича и имеющая прямоугольное сечение. Она используется уже много столетий и обладает весьма высокими эксплуатационными показателями. Как правило, кирпичная труба является неотъемлемым продолжением кирпичной печи, поэтому строительство всей системы обогрева производится одновременно.

Кирпичная труба сравнительно безопасна в пожарном отношении. Она практична и долговечна, хорошо поддается ремонту и обслуживанию. Однако, учитывая специфику кирпичных печей (в частности, необходимость наличия собственного фундамента или периодической очистки от наслоений сажи), использование таких конструкций понемногу уменьшается — пользователи предпочитают варианты, более легкие и простые в монтаже.

Асбоцементные

Легки и довольно дешевы. Многие пользователи выбирают их именно по этим признакам, получая вполне рабочие дымоходы без особых проблем. Однако, существующие сегодня представления о вреде асбеста, создали для этих труб весьма нежелательную репутацию.

При этом, канцерогенная опасность асбеста, производимого в нашей стране, гораздо ниже, чем у асбеста из Европы (в этом и причина исключения асбеста из списков допустимых материалов).

Однако, присутствуют проблемы другого рода. Асбоцемент хорошо впитывает воду. Во время дождя труба намокает, а потом, при растопке, влага начинает выкипать, разрушая материал. В зимнее время, особенно в переходный период, когда днем идет дождь, а ночью температура опускается ниже нуля, трубы разрушаются еще и благодаря морозному расширению льда.

Поэтому, срок службы таких дымоходов невелик, требуются частые замены. Это нормально, поскольку асбоцементные трубы изначально не предназначались для использования в системах дымоотведения.

Керамические

Трубы из керамики отличаются высокой прочностью и устойчивостью ко всем эксплуатационным нагрузкам. Внутренняя поверхность у них гладкая, что способствует самостоятельной очистке трубы от сажи — ее просто выносят наружу дымовые газы. Перепады температур или перегрев таким трубам не страшны — они легко переносят нагрев до 1000 °С.

Однако, монтаж керамических труб представляет собой довольно сложную процедуру:

• Во-первых, керамическая труба тяжела и нуждается в надежной опорной конструкции.
• Кроме того, обеспечить качественное соединение секций трубы можно только с помощью специальных гильз, которые приходится ставить на уже прикрепленные участки трубы.

Стеклянные

Это довольно экзотический вариант, хотя по своим рабочим качествам материал вполне соответствует имеющимся требованиям. Используется не обычное оконное, а специальное огнеупорное стекло. Сам дымоход весьма сложен в монтаже (еще сложнее керамического).

Для установки требуется участие специалиста и использование специальных комплектующих. Цена такого дымохода достаточно велика, чтобы пользователи не рассматривали его как допустимый вариант.

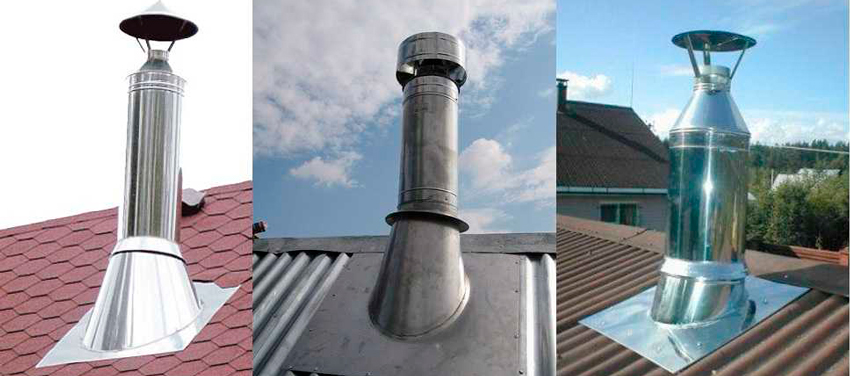

Крышная разделка дымохода

Если вам не подходит идея установки дымохода в бане через стену, то внимательно изучите виды крышных разделок. Эта процедура является неотъемлемой частью при монтаже дымохода из стальной трубы и прочих материалов, через крышу.

Разделка дымохода является обязательной процедурой. Она гарантирует безопасность, тепло и сухость в помещении, поэтому при монтаже нужно использовать любой метод разделки.

Чтобы выбрать вид разделки, следует определиться с рядом факторов, от которых он напрямую зависит. Заодно можно решить, как изолировать трубу в бане. Факторы, влияющие на разделку таковы:

• материал, из которого изготовлен дымоход;
• тип кровли;
• вид крыши и т. д.

Сделав трубу в бане через крышу из сэндвич-панелей, нужно использовать для разделки металлический конус, закрепленный на фартуке под небольшим углом. Такой вид разделки подойдет для дымохода в бане для дровяной печи. В качестве топлива могут быть использованы и другие твердые материалы

Обустройство дымохода в бане через потолок и шиферную кровлю подразумевает использование свинцового фартука. Благодаря пластичности он легко приобретает нужную форму. Провести такие работы нужно сразу же после установки кровельного материала на свое место. Плюсы и минусы использования фартука из свинца таковы: надежность прилегания, простота монтажа, против низкой температуры плавления.

Круглые трубы и металлическая волнистая кровля являются предпосылками к использованию проходки на основе полимеров, имеющей каркас из металла. Инструкция по монтажу разделки довольно проста:

• в колпаке, состоящем из полимеров, необходимо сделать прорезь по размерам, соответствующую внешнему диаметру трубы;
• далее требуется надеть изделие на трубу;
• лист основания легко выгибается по форме кровли.

Разделка подобного типа гарантирует полную герметичность проходки через крышу.

Конструктивные особенности

Для печей и каминов, других отопительных приборов нужно монтировать специальную систему дымоудаления. Рынок наполнен всевозможным товаром от лучших производителей. Чтобы не допустить ошибки при выборе, необходимо ознакомиться с представленным ассортиментом, и разобраться в классификации. Выпускаются различные типы продукции, о которых стоит поговорить предметно.

Кирпичные

При изготовлении используется керамический полнотелый кирпич. Место расположения канала – кирпичная кладка. Отличается высокой механической прочностью, пожаробезопасностью, теплоемкостью. Сечение прямоугольное. Идеальным, с точки зрения тяги, назвать сложно. Внутренняя поверхность неровная.

Присутствуют углубления и выступы, что негативно влияет на скорость выхода дыма. Под воздействием кислоты кирпич начинает разрушаться. Такой процесс может происходить как внутри, так и снаружи изделия. Если человек обладает необходимыми навыками, подобное устройство можно выложить самостоятельно. Для этого понадобится огнеупорный кирпич. Может возникнуть сложность в обслуживании.

Модульные стальные двухконтурные

Их называют «сэндвичами». Для изготовления понадобится две стальные трубы, между которыми размещается слой утеплителя негорючего типа. Скорость прохождения дыма по каналу высокая. Конденсат практически не образовывается. Монтаж происходит снаружи. Подходят не только для котлов, но и любых отопительных приборов. Главный минус – средняя цена выше одноконтурных аналогов.

Модульные стальные одноконтурные

Конструктивная особенность – наличие множества отдельных элементов. Собираются из стальной трубы, тройников со стаканами для сбора конденсата и других конструктивных частей. Материалом изготовления конструкции является кислостойкая жаропрочная нержавеющая сталь. Оптимальная толщина листов – от 0,6 до 1 мм.

Пользуются повышенным спросом благодаря длительному сроку службы. Сечение круглое, внутренняя поверхность гладкая, весят немного. Можно установить самостоятельно, прибегнув к помощи пошаговой инструкции, выложенной в интернете. Идеальный вариант для частного дома.

Полимерные

Основная сфера использования – гильзование кирпичных или бетонных каналов, построенных давно. Жаростойкость минимальная. Идеально отводит топочные газы с низкой температурой. Конструкции гибкие, весят немного, в монтаже нет ничего сложного, однако боятся высоких температур. Механическая прочность на минимальном уровне.

Стальные гофрированные

При изготовлении гибкой трубы используется тонкая стальная лента. Незаменимая вещь при наличии изогнутых кирпичных дымовых каналов. Предназначены для гильзования. Установка, равно как и обслуживание, не вызывает трудностей. Сколько стоит товар? Бюджетным не бывает. Да и срок эксплуатации у него недолгий.

Асбоцементные

Подходит для работы с отопительными агрегатами, которые выделяют топочные газы с температурой не более 300 градусов, так как огнестойкость хризотилцемента низкая. Однако, есть много плюсов в установке. Она с круглым сечением, легко монтируется, весит мало, стоит недорого.

Недостатки присутствуют, и о них стоит упомянуть:

• отсутствие утепления;
• минимальная механическая прочность;
• теплостойкость на низком уровне;
• стыковка резиновыми муфтами не является надежной;
• тяжело соорудить поворотные элементы;
• пористость материала.

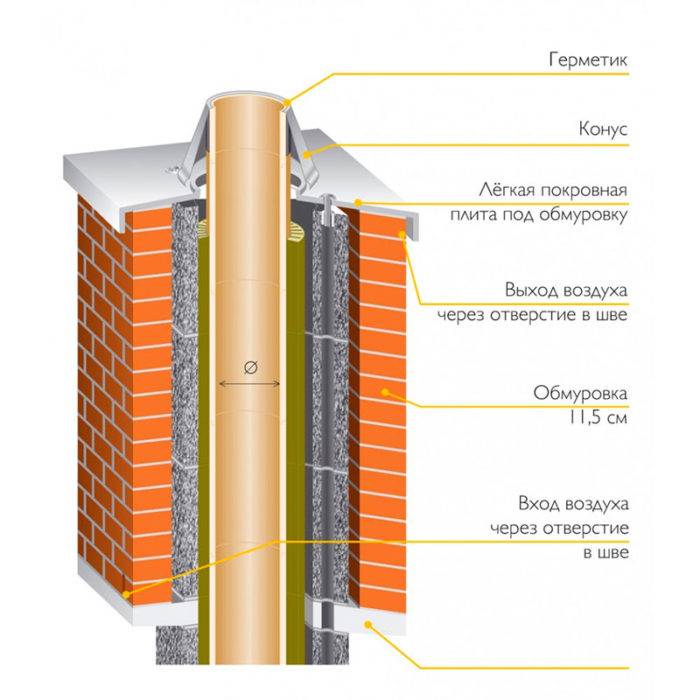

Керамические

Пользуются повышенным спросом у отечественных потребителей. Считаются новинкой в данном сегменте. Все составные части включают в себя три элемента: дымоход, при изготовлении которого применяется огнеупорная керамика, защитный короб, выпускаемый из легкого ячеистого бетона и теплоизоляционный мат (негорючий утеплитель).

По мнению покупателей, самый хороший вариант. Обладает рядом неоспоримых достоинств:

• гладкой внутренней поверхностью;
• круглым сечением;
• простотой монтажа;
• высокой огнестойкостью;
• качественной теплоизоляцией
• отменной герметизацией;
• долговечностью;
• безопасностью;
• надежностью.

В качестве недостатка можно выделить дороговизну.

Керамика

На протяжении многих лет применялась керамика в качестве основного материала. Это связано с тем, что данный материал может выдерживать воздействие высокой температуры. Довольно часто готовая конструкция закрывается в специальный кожух. Достоинствами керамической конструкции можно назвать нижеприведенные моменты:

1. Материал хорошо аккумулирует тепло. Керамика хорошо прогревается, а также держит тепло на протяжении длительного периода.
2. Керамика переносит температурные перепады. Данный материал может выдерживать несколько циклов нагрева и резкого охлаждения без изменения структуры. Это свойство керамики известно на протяжении многих лет.
3. Высокая влажность и химические вещества не оказывают коррозионное воздействие.
4. Высокая степень универсальности. Керамические трубы подходят для самых различных печей и сооружений.
5. Все поверхности гладкие, что снижает вероятность образования сажи.
6. Структура практически не подвержена воздействию конденсата.

Однако есть и определенные недостатки, среди которых отметим большой вес сооружения. Именно поэтому нужно проводить создание дополнительных элементов крепления. Многие специалисты указывают на то, что сложности при выполнении монтажных работ полностью окупаются.

Кроме этого не стоит забывать о том, что керамика обладает весьма высокой хрупкостью и боится сильных ударов. Именно поэтому во многих случаях проводится использование специальных защитных кожухов.

Типы проходных узлов через потолок

Дымоход через потолок и крышу бани проходит через защищенные отверстия. Одно из главных условий безопасности людей в отапливаемом здании – нагрев конструкций крыши, потолка и стен вблизи трубы до температуры не выше 50 °C. Требования пожарной безопасности к установке дымоходов изложены в СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.

Чтобы провести трубу из бани через конструкции потолка или крыши, монтируют проходной потолочный узел – сборный короб с фланцами. Между фланцами укладывается утеплитель. Короб изолирует окружающие конструкции от нагретой поверхности трубы. Его можно изготовить своими руками, это не очень сложно.

Для быстроты и удобства прохождения труб через кровлю и потолок промышленность выпускает готовые проходные узлы. Они бывают круглыми, квадратными. Как правило, эти узлы изготавливаются из нержавеющей стали с теплоизолятором, иногда минерита – цементных плит с фиброволокном (минеральным, целлюлозным). Раньше применяли асбоцементные плиты (плоский шифер), но асбест канцерогенен, и их применение в помещении запрещено санитарными нормами. Это все-таки не крыша и не забор, асбестовую пыль с которых смывают дожди, уносит ветер. Иногда встречаются проходные узлы из оцинкованной стали, но во влажном банном воздухе они быстро поржавеют, поэтому их используют только в крайнем случае.

В качестве утеплителя (теплоизолятора) используют в основном минеральную вату, но допускается керамзит, глину, смесь глины с керамзитом. Минвата имеет очень существенный недостаток – при намокании она становится теплопроводной (за счет воды), а после высыхания не полностью восстанавливает теплоизоляционные свойства.

Если фланец, корпус проходного узла изготовлен из стали, а конструкции потолка включают горючие элементы (древесину, пенопласт), то между конструкциями и стальными элементами должен быть проложен слой минваты. В противном случае конструкции могут обугливаться или даже гореть.

Виды дымохода в бане

Дымоход — это инженерная система, предназначенная для отвода продуктов сгорания топлива, которые представляют опасность для конструктивных элементов здания и людей, посредством естественной или принудительной тяги на безопасную высоту. В функции дымохода входит защита горючих элементов зданий от раскаленных газов и химически агрессивного конденсата, людей от дыма и угарного газа.

Дымоходы различаются по материалу и типу конструкции.

Классификация по материалам

Канал для отвода дыма может быть из нескольких материалов. Основными являются:

кирпич. Позволяет получить красивый дымоход с хорошей тягой. Но сложить печку с дымоходом сможет не каждый домашний мастер. Чаще всего нанимается профессиональный печник, которых на территории страны осталось не так много. Дополнительным минусом служит более высокая цена на возведение;

• стальные трубы. Металл активно осаждает сажу на своей поверхности. Поэтому нужны качественные дрова: ольха, дуб. Береза и хвойные породы при сгорании выделяют много смолистых веществ (береза — деготь), которые и забивают дымоход. Проблему сажи можно решить несколькими способами: почистить — самое простое решение, протопить осиновыми дровами — осевшие на стенках труб вещества перегорят без воспламенения и сползут вниз, использовать специальные химические добавки в огонь, после чего сажа мелкой пылью осядет на дно трубы (на заметку: дна трубы нет только в русских печах);
• сэндвич трубы. Наиболее оптимальный вариант для монтажа дымохода. Отличаются простотой монтажа, довольно привлекательным внешним видом и доступной ценой. Продаются комплектами. При необходимости удлинения трубы всегда можно купить вставку;

асбоцементные трубы. Имеют высокий уровень пожарной безопасности и доступную цену. Главный недостаток — большой вес, требующий отдельного фундамента, т.к. ни одна стена не выдержит нагрузку.

При этом фундамент съест всю экономию средств, полученную при приобретении асбоцементного материала.

По типу конструкции

В банях используется всего два вида конструкций дымохода: вертикальный (внутренний) и через стену (внешний) (отличия хорошо видны на рисунке, расположенном ниже).

Вертикальный (он же внутренний). Так называют трубу для вывода горючих газов во время горения дров, установленную вертикально непосредственно на печь. У нее много плюсов при минимуме недостатков:

• более низкая стоимость установки;
• прекрасная тяга, позволяющая экономить дрова;
• возможность расположить камни ближе к потолку, что улучшает качество пара и микроклимат, а также закрыть их футерованным кожухом (продлевает время принятия банных процедур при заглушенной печи).

• сложно монтировать и обслуживать;
• есть минимум две точки прохождения рядом с горючими материалами;
• без навыков сложно обеспечить герметичность прохода трубы через крышу: во время дождя может подтекать.

Внешний (через стену). Технология монтажа дымохода через стену более простая, что позволяет многим домашним мастерам выполнить весь комплекс работ самостоятельно. У конструкции есть сильные и слабые стороны. При этом некоторые недостатки для любителей пара могут стать критическими.

Но об этом в следующей главе.

Материалы для постройки дымоходов

Все необходимые материалы нужно покупать после выбора варианта конструкции дымоотведения.

Для устройства кирпичного дымохода следует приобрести жаростойкий кирпич и особый состав, предназначенный для выполнения кладки, который представляет собой сухую смесь. Некоторые опытные печники предпочитают работать с раствором на основе глины. Также потребуется материал для создания грибка над трубой.

Чтобы смонтировать дымоход для банной печи из нержавейки или стали, сначала составляют подробный чертеж конструкции с нанесением на него всех изгибов трубы и только потом приобретают требуемые детали.

На бумаге должны быть отражены места прохождения системы дымоотведения через ограждающие элементы постройки. В точках поворота трубы указывают примерную величину угла изгиба. Исходя из подготовленной схемы, продавцы-консультанты специализированного магазина всегда подберут все необходимые материалы для проведения монтажных работ.

Кроме этого, нужны будут два металлических листа, имеющих отверстия, которые аналогичны диаметру трубы. Они потребуются для крепления на потолочном перекрытии бани и на полу чердачного помещения. Также необходим жароустойчивый материал для укладки вокруг трубы на чердаке. Он будет служить защитой для легковоспламеняющихся элементов, находящихся вокруг дымоотводящей конструкции.

Ввод в эксплуатацию

Дымоход необходимо осмотреть, уделить особое внимание качеству и плотности стыков. Внутри конструкцию очищают сухой тряпкой. Все лишние предметы из трубы и топки убираются

Пробный розжиг проводят с использованием малого количества горючего. На этой стадии определяют эффективность тяги, наличие дыма в местах соединений, втягивание его в помещение

Все лишние предметы из трубы и топки убираются. Пробный розжиг проводят с использованием малого количества горючего. На этой стадии определяют эффективность тяги, наличие дыма в местах соединений, втягивание его в помещение.

После тестирования, через несколько часов протапливают печь полноценно. Не следует впихивать в топку используемые горючие материалы «под завязку», это может привести к выходу дымохода из строя и пожару. Все горючие элементы и перегородки поблизости трубы должны изолироваться, расстояние между ними и вытяжной конструкцией — не менее полуметра. Визуальный осмотр и профилактическую чистку проводят один раз в полгода.

Про монтаж противопожарной «распушки» в следующем видео:

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.
