Отопление деревянного дома на газовых баллонах

Преимущества и недостатки баллонного отопления

Обогрев баллонным газом частного дома обладает, как преимуществами перед другим отопительным вариантом, так и недостатками.

Сначала приведем неоспоримые плюсы отопления сжиженным газом:

• высокий КПД при существенно меньших трудовых затратах по сравнению с твердотопливным обогревом;
• возможность переоборудовать газовый котел от обычного баллона к магистральному оборудованию;
• абсолютная автономность и независимость функционирования баллонной системы;
• длительный срок службы оборудования (15-25 лет);
• наличие спроса на баллоны на вторичном рынке — емкости легко продать, если в них не будет необходимости.

Кроме того, отопление баллонами позволяет нагревать воду в частном доме для бытовых нужд.

Перечислим также главные минусы такой системы обогрева:

• баллоны необходимо регулярно заправлять, примерно каждые 2-3 недели, что неудобно и затратно;
• при неправильной организации системы расход газа значительно увеличивается;
• необходимость создавать подходящие условия для хранения емкостей.

Таким образом, организация системы отопления на баллонах может быть очень опасной, если не соблюдать некоторые условия эксплуатации оборудования. Поэтому хранить сосуды можно лишь в проветриваемом помещении, под которым нет подвала. Лучше всего расположить баллоны в отдельном сооружении.

Как правильно хранить газовые баллоны в загородном доме

Существует ряд правил хранения газовых баллонов на даче:

• если баллоны – на открытом воздухе, то они должны обязательно быть надежно защищены от прямых лучей солнца и осадков;
• к эксплуатации допускаются только те баллоны, которые успешно прошли проверку на исправность;
• на газовых баллонах не должно быть механических повреждений и деформаций, включая коррозию;
• остаточное давление не должно быть менее 0,05 МПа;
• температура в помещении, где хранятся газовые баллоны, не должна быть выше +45 градусов Цельсия;
• баллоны должны размещаться на дистанции не меньше 0,5 м от газовой плиты и 1 м от батареи отопления.

Процесс отопления здания газобаллонным оборудованием

Для того чтобы в жилье была комфортная температура для проживания людей, необходимо для отопления газовыми баллонами расходовать от 5 до 8 баллонов в месяц. Это зависит от установленного режима температур в доме.

Например, ночью и днем в рабочие дни примерно 15 градусов Цельсия, а в выходные и вечером около 22 градусов Цельсия.

Для того чтобы сделать водяное отопление дачи своими руками, необходимо знать, как работает эта система. Специально установленный газовый котел подогревает воду, она поступает по трубам к радиаторам отопления, возможно к системе «пол с подогревом». За счет этого температура в доме повышается.

Как уменьшить расход топлива

Главное, что можно сделать, чтобы снизить уровень потребления энергии при отоплении дома баллонным газом, это качественно утеплить дом. Когда теплоизоляция отсутствует или ее недостаточно, охлаждение здания происходит гораздо быстрее, что очень критично зимой.

В местах тепловой потери под окнами можно поставить отражающий фольгированный экран, который ощутимо сократит затраты.

Утепление точки теплопотери

Исправно работающее оборудование будет потреблять только требуемое количество топливной жидкости без перерасхода.

У автономной аппаратуры с программатором можно настроить отключение отопления в установленное время, когда в доме никого нет, что также снижает объем расхода.

Декоративные экраны, за которыми часто прячут батареи, задерживают до 20% тепла. Их снятие станет действительно ощутимым действием.

Техника безопасности

Соблюдение норм безопасности – обязательное условие использования баллонного газа. К подобному типу отопления выдвигаются такие требования:

• баллоны нельзя устанавливать в помещениях без вентиляции;
• хранить обязательно в проветриваемом помещении, под которым нет цоколя или подвала;
• баллоны нельзя ронять или оставлять в наклоненном или вертикальном положении;
• короб для хранения размещается с северной части дома, где затененность максимальная;
• нельзя устанавливать баллоны в помещениях с подвалами и цоколями;
• максимально допустимое заполнение баллона – на 80%. Когда температура газа начнет повышаться, его объем увеличивается. Если пространство переполнено, то произойдет взрыв. Даже баллоны самой высокой прочность разорвет, если заполнить его на 90% на морозном воздухе и занести в теплое помещение.

Важно помнить, что смесь пропана и бутана намного тяжелее воздуха. При утечке сжиженный газ всегда накапливается внизу. При этом он не имеет запаха и почувствовать утечку можно не сразу, а только тогда, когда концентрация достигла опасных значений

Поэтому оптимальный выбор – установка баллонов на улице. Монтироваться они должны в вертикальном положении в специальный короб, в котором сверху и снизу сделаны проемы для вентиляции

При этом он не имеет запаха и почувствовать утечку можно не сразу, а только тогда, когда концентрация достигла опасных значений. Поэтому оптимальный выбор – установка баллонов на улице. Монтироваться они должны в вертикальном положении в специальный короб, в котором сверху и снизу сделаны проемы для вентиляции.

Ни в коем случае нельзя опускать баллоны в подвал, цоколь, подпол или погреб, а также в ямы, выкопанные на приусадебном участке!

Баллоны на морозе замерзают. Но для их обогрева запрещается использовать тэны, электронагреватели или греющие кабели.

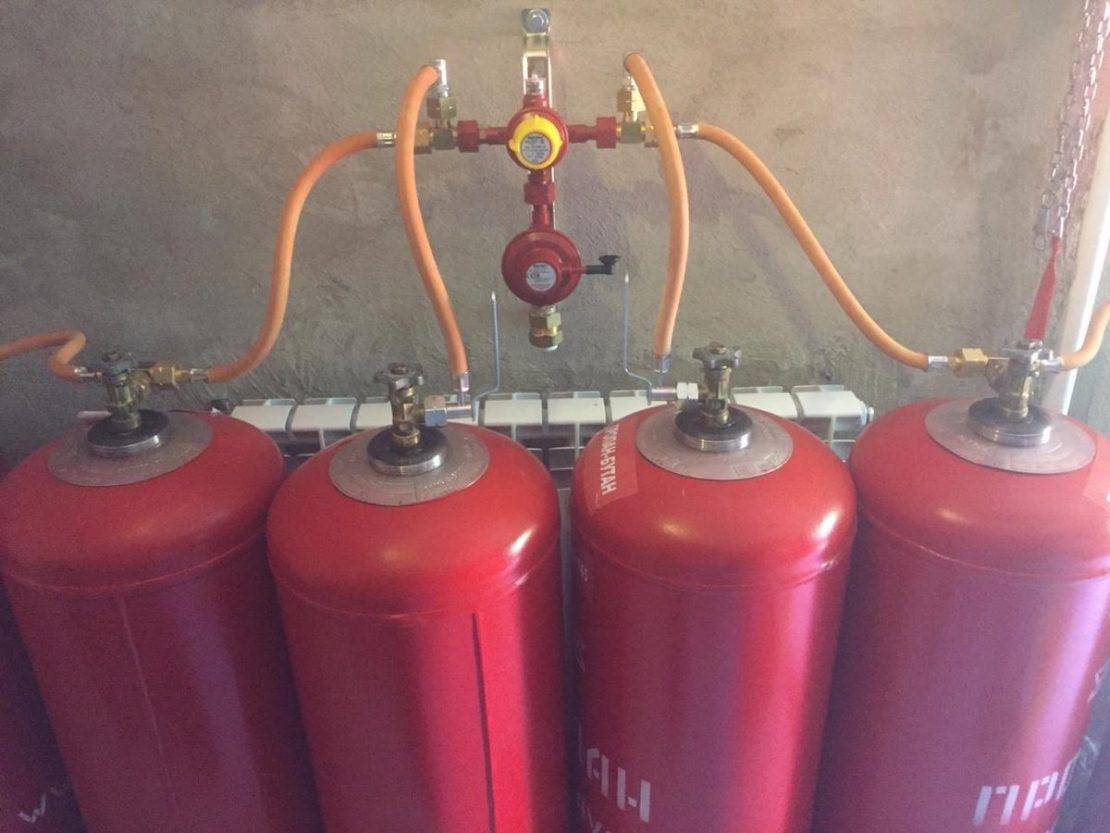

Для нормальной работы теплообменника требуется подключить его к связке из 4-5 баллонов. При этом нужно соблюдать такие меры безопасности:

• использовать для подающего газопровода трубу, толщина стенок которой составляет не менее 2 мм;
• там, где труба проходит через стену, она пропускается через защитную гильзу. Диаметр защитной гильзы должен быть на 2-3 см больше диаметра самой трубы. Пространство между трубой и стенками гильзы наполняется монтажной пеной.
• Для газопроводов берутся стальные трубы. Толщина их стенок не должна быть меньше 2 мм.
• Котел к газопроводу подключается с помощью гибкой проводки. Редуктор присоединяется к газопроводу посредством резиново-тканевого рукава.
• Разъемные соединения нужно проверить на утечку. Для этого используется простой метод – обмыливание.

Нюансы использования баллонов зимой

Если для отопления загородного дома используется баллонный газ, то в зимний период нужно позаботиться о защите топлива от замерзания. Особенно это касается построек сезонного использования, например, дач, когда хозяева приезжают в дом только на выходные. Если емкости с топливом хранятся за пределами дома, то при минусовых температурах давление в них уменьшается. При существенном снижении давления нагревательное оборудование может перестать работать. Чтобы избежать такой ситуации, тару с горючим на время холодов устанавливают в специальном шкафу со встроенной системой вентиляции. Для теплоизоляции шкафа используют негорючий утеплитель.

Если нет такого шкафа, то тару с горючим лучше хранить в пристройке к дому, в которой нет отопления, но постоянно поддерживается плюсовая температура за счет хорошего утепления. Не стоит забывать о других требованиях безопасности при выборе подходящего места для установки баллонов на зимний период.

Радиаторы

расчет по площади отопления

Обязательно потребуется при покупке радиаторов простейший расчет мощности отопления. Для того, что бы его сделать, необходимо вычислить площадь комнаты и ее высоту, а также затраты тепловой энергии (мощности) на 1 м. В стандартных условиях, для типового помещения, расходуется примерно 41 Вт. мощности. И умножая объём помещения (комнаты) на этот показатель, то получаем количество тепла, которое необходимо для обеспечения радиатора при обогреве помещения (комнаты). К примеру, для обогрева одной комнаты общей площадью 18 м. кВ. и высотой 3 м. потребуется радиатор, с порядковой мощностью в 2,5 кВт.

Теперь необходимо рассчитать количества радиаторов для отопления комнаты. Разделим необходимую для обогрева помещения мощность, на мощность одной секции батареи, то можно получить необходимое количество секций радиатора. Если мне не изменяет память, то одна секция биметаллического радиатора отопления, имеет мощность примерно 150 Вт. Пре покупки радиаторной батареи, на упаковке, либо в его паспорте, сообщается величина его тепловой мощности. Это не сложное понятие, которое обозначает тепло (в количественном выражении), которое батарея выделит при охлаждении с рабочей температуры нагрева, до температуры примерно в 18−20 градусов Цельсия.

Расчет радиаторов и их количества силами специалистов

Разумеется, самый правильный способ, это обратиться за расчетом к специалистам. Их метод достаточно точен и позволяет рассчитать необходимое количество секций радиатора, для каждой комнаты жилого дома, и для любого другого помещения в частном доме. Их метод учитывает множество параметров:

• материал, из которого сделаны стены и их толщину
• тип окон, установленных в каждом помещении дома
• соотношение площади стен и окон
• климатические условия в вашей местности
• отапливается ли помещение над вашей комнатой
• сколько стен вашей комнаты выходит наружу дома
• площадь помещения и высоту потолков.

Организация отопления от газовых баллонов

В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.

Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.

Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.

Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.

Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными – емкостью в 5, 10 и 50 литров.

Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 – 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.

Что нужно для подключения

Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:

• газовый котел, оснащённый форсунками;
• редуктор, отвечающий за преобразование и поддержание давления;
• рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
• запорная арматура, необходимая для управления поступлением газа.

Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.

Схема подключения к котлу

Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.

Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.

При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.

Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.

Расход газа с баллонов

Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 – 4 раза, и составляет не более 10 – 11 кг в сутки для поддержания температуры на уровне + 22ºС.

Принципы заправки баллонов

Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.

Нормативная документация, необходимая в ходе установки агрегатов отопления

Совет! Подготовительные работы для последующей эксплуатации и правильной эксплуатации агрегата отопления, сбор необходимых документов можно проводить задолго до покупки обогревательного прибора. Это существенно сэкономит время.

Что нужно делать человеку, чтобы правильно подключить котел отопления:

1. первое – это наличие газопровода. Инициализацией газификации помещения является заявление в соответствующие службы, где указывается предполагаемый объем потребления голубого топлива в год или месяц. Если госслужба удовлетворяет прошение человека, ему на руки выдаются документы, техническое условие и в ходе 1-2 недель выполняются все работы. Если газопровод в доме есть, он обязательно оснащается счетчиком. В противном случае, ни о каком котле не может быть и речи. Счетчик монтирует та же государственная контора;
2. после получения техусловия разрабатывается проект по монтажу прибора отопления. Сюда входит не только монтаж агрегата, но и прокладка газопроводных труб от точки городских коммунальных служб до оборудования, которое потребляет газ;
3. проект согласуется опять-таки в государственной газовой службе. Помимо проекта сюда предоставляются техпаспорт и сертификат выбранного прибора, инструкция по его эксплуатации, заключение экспертизы о соответствии котла всем необходимым требованиям эксплуатации.

Проект, получивший одобрения, подлежит выполнению. Но этим должен заниматься специалист, имеющий соответствующее разрешение и лицензию.

Интересное по теме:

для водяног Что нужно учитывать при выборе дизельного кот.

Особенности и преимущества газовых турбирован.

Являются ли электрические котлы разумной альт.

На сегодняшний день человек может воспользоваться одним из множества различных способов обеспечения своего дома теплом. Наиболее распространенным вариантом является, естественно, установка настенных газовых котлов. Невзирая на сравнительно недавнее появление настенных устройств, они получили достаточно высокую популярность. Иногда такие аппараты попросту называют мини-котельными, ведь в небольшом корпусе размещено множество очень важных элементов. Но чтобы оборудование работало правильно, нужно знать, как установить газовый настенный котел.

Настенный тип газовых котлов является наиболее популярным

Хранение сжиженного топлива

Газ содержится в газгольдерах или специальных ёмкостях, имеющих сферическую либо цилиндрическую форму наземного или подземного типа установки.

Такие резервуары обязательно сварные.

Баллоны для хранения сжиженного газа производятся из листовой стали. Они состоят из горловины, двух днищ, запорного вентиля, заглушки, колпака, башмака, обечайки.

Фото 1. Газовый баллон для хранения сжиженного топлива с горловиной, запорным вентилем, заглушкой.

На каждом баллоне обозначается его тип, вес и ёмкость, допустимое давление, клеймо ОТК фирмы и Госгортехнадзора, давление пробное, полученное в ходе гидравлического испытания, дата совершённого и последующего освидетельствований, наименование изготовителя.

Баллон имеет красную окраску и белую подпись «пропан – бутан».

Справка! Перед отправкой баллоны хранят на специализированных одноэтажных складах в виде помещений или открытых площадок под навесом.

Расчет затрат на устройство автономного газового отопления

Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее

Начальные затраты на оборудование и обустройство

Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.

Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.

Расходы газа но отопление частного дома

Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.

Удельная теплота сгорания, мДж

Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.

Стандартный 50-литровый баллон бывает заполнен 35–40 литрами СУГ, что в пересчете на массу дает в среднем 22 кг газа.

Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:

• На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
• Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
• При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
• В сутки будет расходоваться 12 кг, или почти половина баллона;
• Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.

Объема газгольдера может хватить для работы отопительной системы в течение всего сезона

Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:

• Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
• Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
• Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
• Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).

Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.

Для уменьшения количества сгораемого газа используйте автоматику, которая в ночное время переводит котел в умеренный режим, снижая температуру в системе на 7–9 градусов, тем самым добиваясь сокращения расходов на 30%.
