Экран для ванны своими руками

Содержание

Как закрыть пространство под ванной, если каждая копейка на счету? Самый дешевый и быстрый способ – изготовить своими руками декоративную шторку. За ней можно скрыть все недостатки сантехники, а при необходимости предметы обихода и средства бытовой химии. Сделать шторку очень легко. Первым делом нужно изготовить раму и нанизать на нее специальную крепежную фурнитуру. А затем из любого нетканого материала пошить изделие. А можно купить готовую клеенчатую занавеску для душа и укоротить ее до необходимой длины. Преимущества:

• дешево, практично и эстетично;
• легко монтируется на любой ванне независимо от ее конфигурации и габаритов;
• в случае течи воды имеется прямой доступ к месту поломки.

Больше всего такое дизайнерское решение подходит для стиля кантри, ретро или винтаж

Прежде всего, давайте разберемся, что представляет собой готовый экран. Это недорогая по стоимости конструкция, которую можно найти в строительных магазинах. Она легко собирается и убирается, когда это необходимо. Экраны для декорирования низа ванны изготавливают, как правило, из пластика. Большой выбор оттенков позволяет подобрать изделие, подходящее по цвету для любого интерьера. Удобными в быту являются экраны с дверцами, которые, в свою очередь, могут быть распашными или раздвижными. Последний фактор станет большим плюсом для маленького санузла.

Если ванная комната небольшая, стоит присмотреться к готовым экранам с раздвижными дверцами и встроенными полочками для хранения

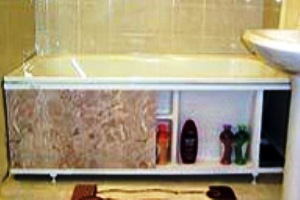

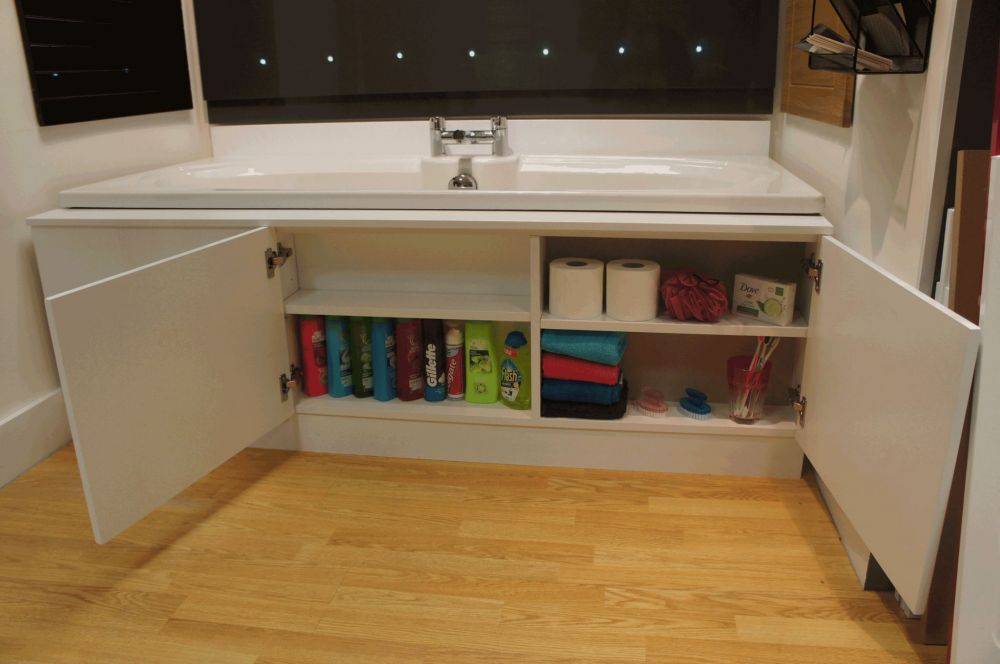

Если выбрать конструкцию с внутренними полочками или выдвижными ящиками, то можно значительно разгрузить навесные шкафчики. А в случае небольшой ванной комнаты – убрать их совсем. Преимущества:

• стопроцентная влагостойкость;
• дублируют по цвету наиболее распространенные виды керамической плитки;
• простой уход;
• быстро собираются и разбираются: к изделию прилагается инструкция по монтажу.

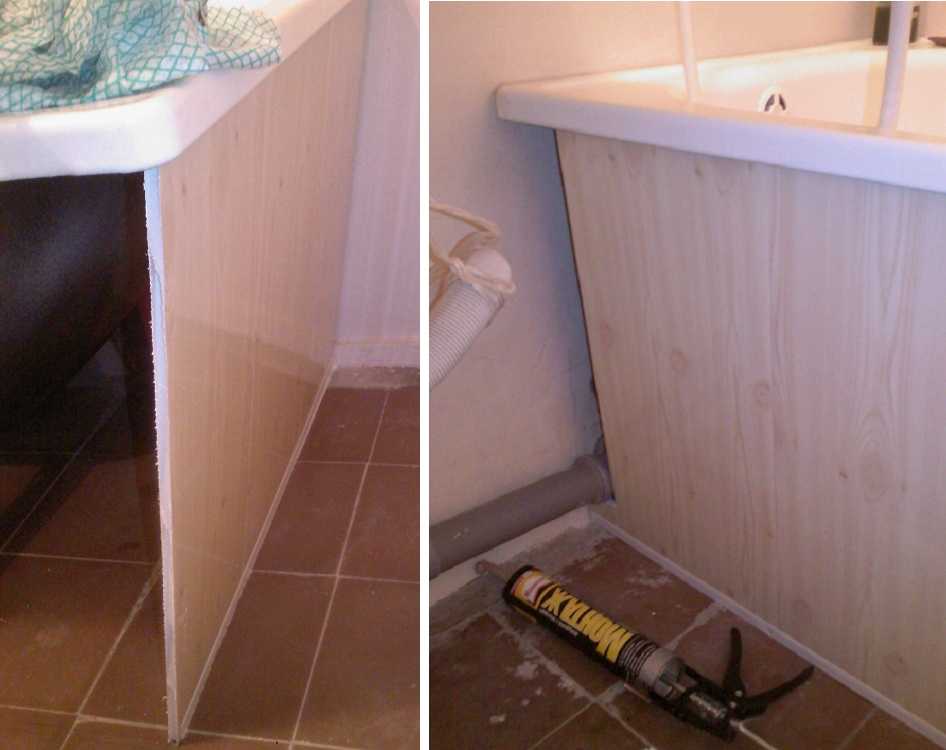

Декоративный экран под дерево

Вот перечень строительных материалов для капитальной конструкции:

• влагостойкий гипсокартон толщиной 10-12 мм;
• ПВХ панели или плитка;
• кафельная плитка.

Сначала нужно сделать каркас. Его можно собрать из деревянного бруса, что менее предпочтительно, или алюминиевого профиля. Направляющие элементы крепят прямо к полу и стенам. Затем каркас обшивают гипсокартоном. Не забудьте сделать люк для ревизии труб.

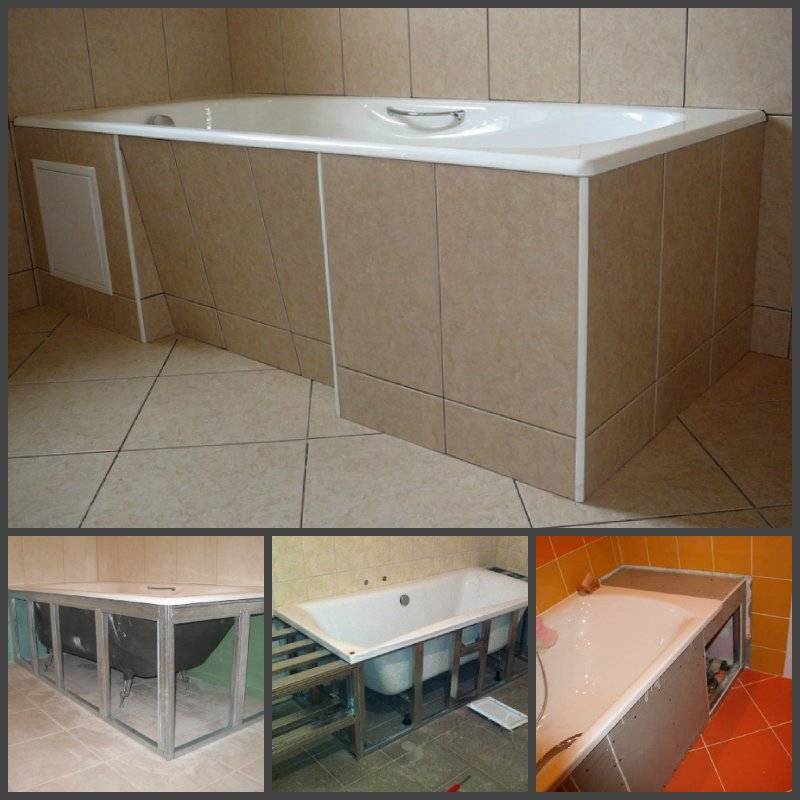

В первую очередь необходимо сделать каркас

Основу для экрана из керамической плитки можно выложить из кирпича или пеноблока с использованием цементного раствора. Чтобы в будущем не пришлось ломать капитальную конструкцию, сделайте окно, через которое можно будет производить ремонт сантехнического оборудования.

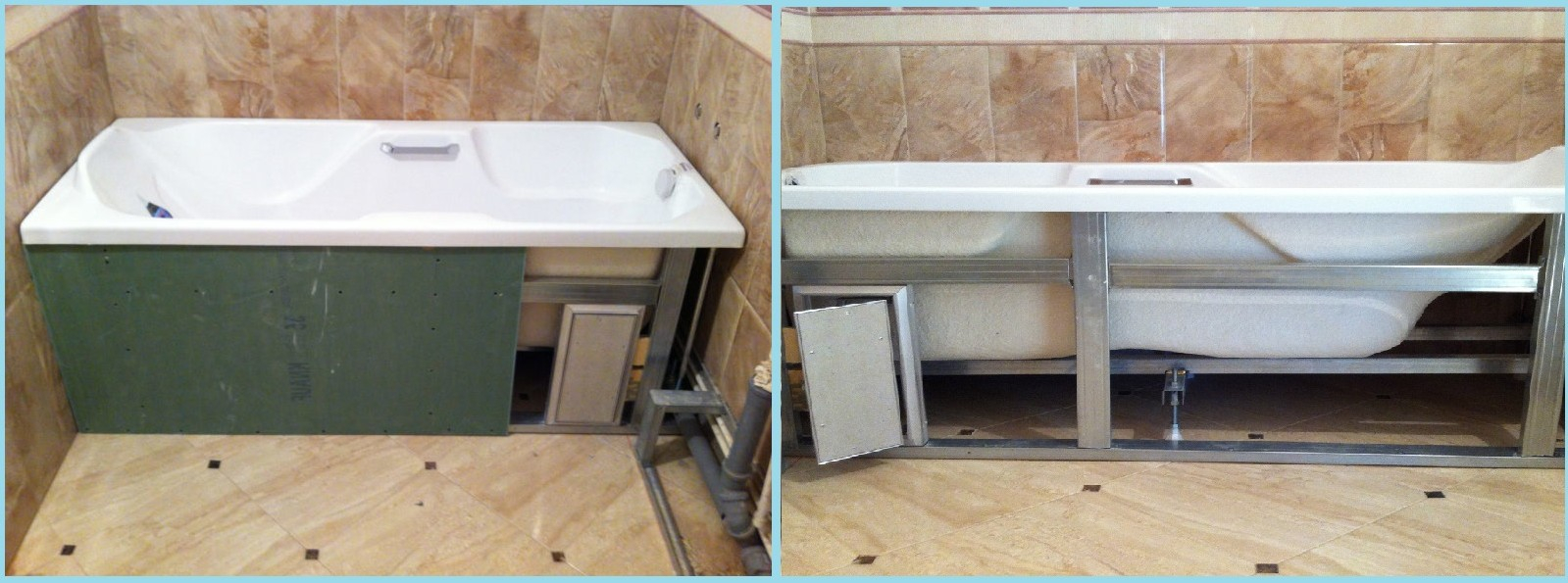

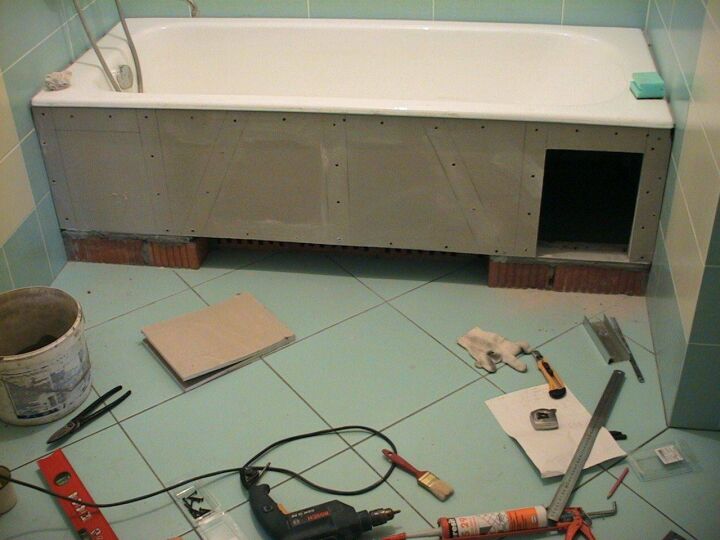

Не забудьте сделать люк для ревизии

Некоторые фирмы, изготавливающие ванны нестандартной формы, специально выпускают и каркасы под конкретную модель. Обычно их делают из пластика или пенопласта высокой плотности. После того как черновые работы выполнены, нужно облицевать поверхности отделочным материалом.

В качестве последнего можно использовать мозаику, панели ПВХ, деревянные рейки, искусственный камень и даже кожу.

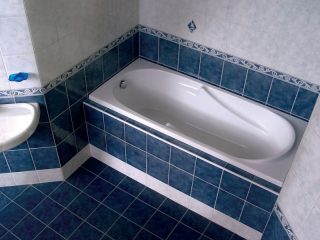

В качестве отделочного материала можно использовать керамическую плитку

• долгий срок службы;
• надежность и капитальность конструкции;
• гигиеничность при облицовке керамической или ПВХ плиткой;
• простой уход.

Перед началом монтажа каркасной конструкции выравниваем пол.

1. Прокладываем водопроводные и сливные коммуникации.
2. Постамент выкладываем из кирпича, а сверху застилаем влагостойкой фанерой.

При цельной конструкции ванна устанавливается на подиум, но, при желании, ее можно разместить и в углублении. 3. Боковые поверхности зашиваем влагостойким гипсокартоном или плитами из пенополистирола.

Ванна, встроенная в подиум

При выборе облицовки для подиума нужно учитывать цветовую гамму уже имеющихся отделочных материалов и общий стиль комнаты. Преимущества: • монументальность и декоративность; • прочность и долговечность.

Стильный подиум для просторной ванной комнаты в современном стиле

Если вы хотите закрыть ванну самостоятельно, воспользуйтесь одним из двух первых способов. Возведение подиума и других капитальных конструкций из кирпича лучше доверить профессионалам.

Пригодилась статья? Расскажите друзьям:

Форма экранов под ванну

Перед тем как приступить к изготовлению экрана под ванну, вам необходимо определиться с будущей его формой.

Итак, экраны под ванну бывают трех типов:

глухой стеной — данный тип экрана собой закрывает полностью все пространство под ванной, не предполагая никаких выемок для удобства или ниш для вещей. При его установке следует тщательно перепроверить исправность всей сантехники и труб, так как потом это будет сделать проблематично. Обычно, такие типы экранов предполагают наличие небольшой дверцы для проверки состояния сантехники.

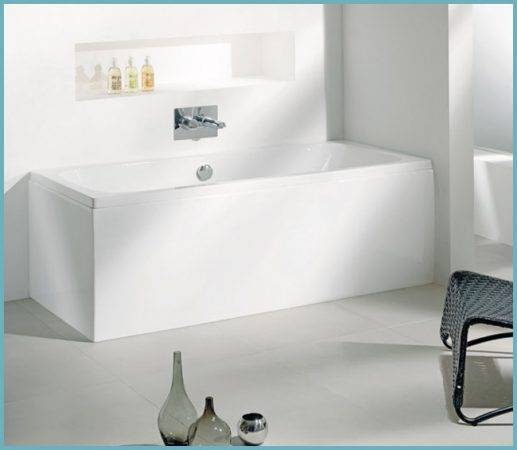

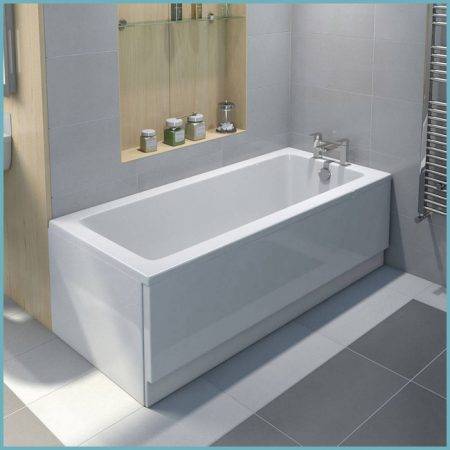

Глухой экран

предполагающий выемку для ног – этот тип экрана более удобен для пользования. Выемка поможет вам стать вплотную к ванне, не испытывая при этом никакого дискомфорта при мытье самой ванны или купании в ней детей.

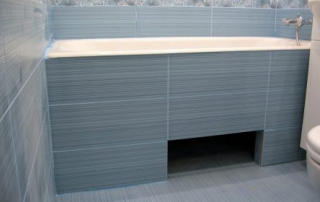

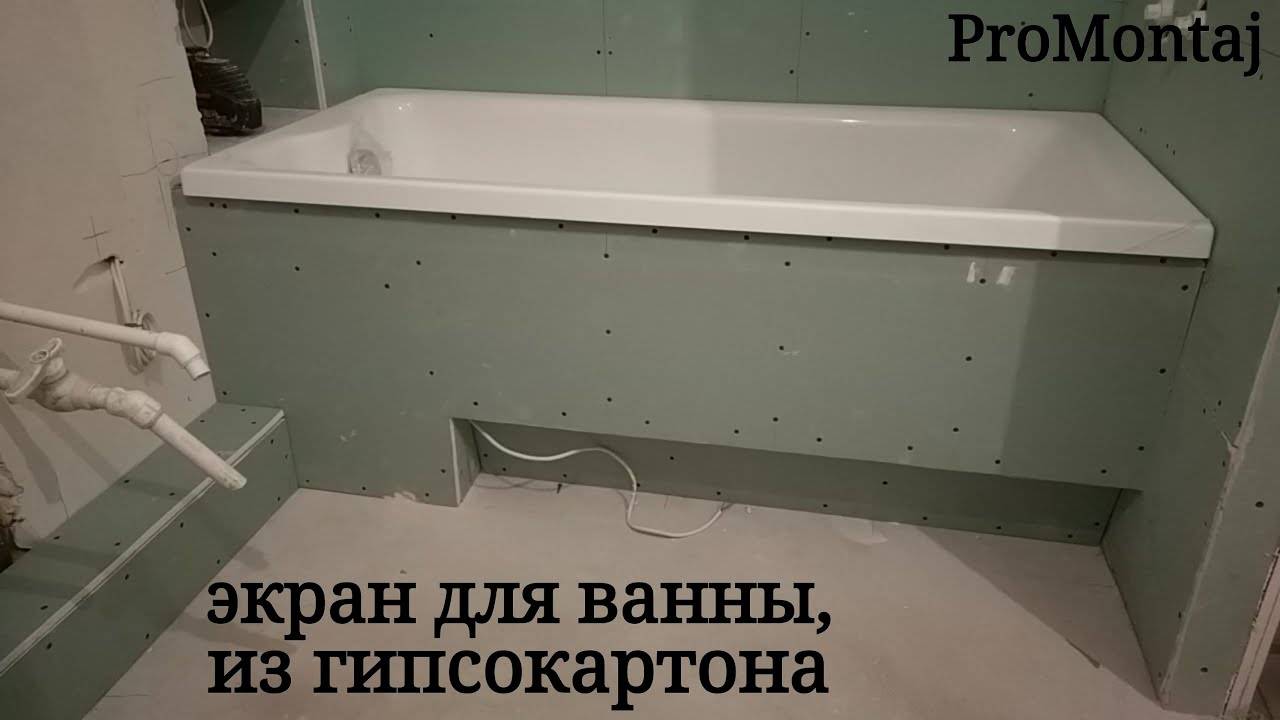

Экран для ванны с выемкой для ног

экран с наклонным углом, как и в предыдущем случае, также достаточно удобен в использовании и создается сугубо для комфорта пользования ванной.

Экран для ванны с наклонным углом

криволинейный или угловой экран необходим для обладателей округлых ванн. Приобрести его готовым в магазине невозможно. Такой экран делают только вручную.

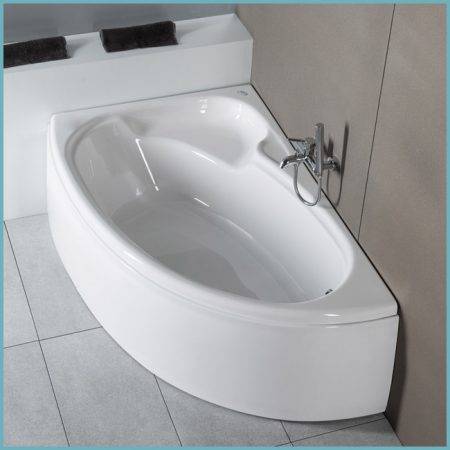

Криволинейный экран для ванны

Материалы

Для акриловой или чугунной ванны можно установить экран из множества материалов. Пластиковые модели – самые распространенные благодаря своей дешевизне, легкости переноски и простоте монтажа. Для влажных помещений применяют различные полимерные материалы, отличающиеся по расцветкам, фактуре и узорам. Пластиковая панель не гниет, не деформируется и может сохранять свой изначальный вид несколько десятилетий. Огромным достоинством этого материала является и то, что его поверхность легко моется обычной влажной губкой.

Панели из пластика и ПВХ устанавливаются на каркас из металлопрофиля, который крепится к полу, стенам и бортам ванны. Для дверок чаще всего используют стальной направляющий рельс, то есть они в большинстве случаев раздвижные. При необходимости можно легко подогнать существующие пластиковые листы под размеры ванны, они легко режутся обычным ножом. Разнообразие этого материала позволяет подобрать экраны под любой дизайн ванной комнаты: под кафель, мрамор, монотонные или с текстурами, светлые и темные.

Дешевым, прочным и легким является металлический экран, покрытый защитным слоем, ему не страшна влага. Чаще всего встречается алюминиевый вариант, которым легко закрыть нишу под ванной. Закрепить ширму из алюминия можно на обычные анкеры или саморезы. Простота обработки материала позволяет сделать в нем проемы для дверцы и вентиляционные отверстия. Как и пластик, алюминиевый лист, покрытый полимерным покрытием, может имитировать множество более дорогих материалов, иметь разные фактуры и расцветки.

Деревянный экран под ванну будет смотреться очень эффектно, он рекомендован тем, кто любит натуральные природные материалы. Из дерева легко сделать любые конструкции: распашные или откидные двери, полочки или шкафчики. Так как натуральная древесина подвержена действию влаги, то обязательно необходимо обработать детали защитным лаком. Достоинством является и то, что дерево не нуждается в особом уходе, достаточно просто протирать его поверхность.

Стеклянный экран для ванны выглядит максимально изысканно. Единственным недостатком материала признана его хрупкость. Для красивого дизайна стоит подобрать матовое или полупрозрачное стекло, с рифлением или цветовым оттенком под общий цвет стен и пола. Материал легко моется, прекрасно защищает от влаги и не боится высоких температур. Для установки экрана лучше всего брать толстое заклеенное минеральное стекло.

Практичным и дешевым вариантом будет монтаж защитного экрана из МДФ. Из всех рассмотренных материалов они будут иметь самую низкую стоимость, но не уступают в прочности. Благодаря ламинированной поверхности панели МДФ имеют множество расцветок и текстур, могут имитировать любой благородный материал. Они просты в уходе, легко режутся, можно создать любой тип дверей. Есть и недостатки – малый срок службы 3 – 5 лет и вероятность деформации во влажной среде.

Защитные экраны из кафеля или керамики очень широко распространены, так как максимально прочные и позволяют этой детали вписаться в интерьер. Стоит только заранее приобрести такую же плитку, которая была использована для облицовки стен и пола в ванной. Самый практичный вариант – это положить кафель на каркас из металлопрофиля и гипсокартона. Для монтажа выбираются влагостойкие сорта ГКЛ и обычные алюминиевые профили. Плитки крепятся на любой плиточный клей на цементной основе. При проекте подобного экрана надо позаботиться об установке открывающихся дверей или заслонок и вентиляционных отверстиях.

Классификация сантехнических экранов

Теоретически экраном называется ограждающая конструкция, подиумом является платформа со ступенями. На практике эти два понятия часто совмещают, экраном называют глухую кладку со ступенями и бортиками для сантехнической чаши. Существует не официальная классификация самодельных экранов по признакам:

технология изготовления – каркасная или кладка;

наличие доступа к коммуникациям – глухого типа, с люками, дверками, съемной панелью, вырезным элементом; Экран с дверками

тип открывания дверок – сдвижные, распашные; Сдвижные створки

форма – плоские, с нишами для ног, со ступенями для встраиваемой ванны, односторонние, Г-образные (угловые), островные (овальный, прямоугольный, круглый для чаш соответствующей конфигурации). Варианты конфигурации для ванн разной формы.

Для сооружения экрана используются материалы:

• перегородочный блок;
• пеноблоки;
• кирпич;
• брусок;
• оцинкованный профиль.

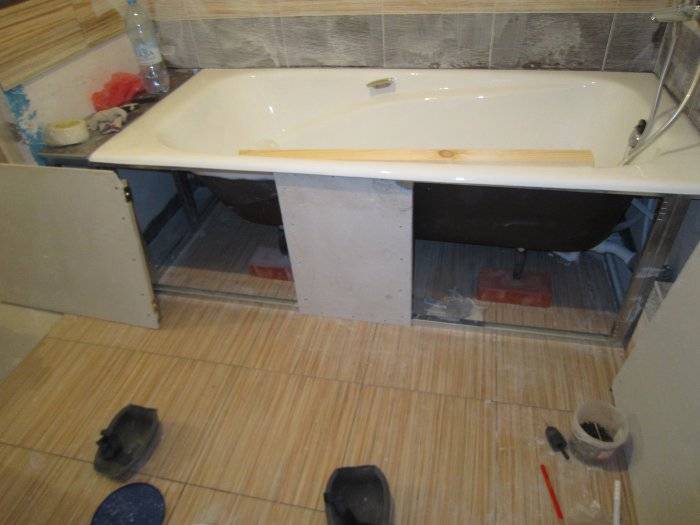

Черновая отделка обычно выполняется гипсокартоном или аквапанелями. В качестве облицовочных материалов используются:

керамическая плитка и керамогранит; Экран из плитки

панель ПВХ; Облицовка пластиковыми панелями

МДФ; Оформление экрана МДФ панелями

мозаика; Отделка мозаикой

вагонка; Обшивка вагонкой

• листовой пластик;
• мебельная плита, фанера;
• жалюзийные дверки.

При выборе технологии возведения экрана, можно ориентироваться на следующие факторы:

• бюджет ремонта;
• материал ванны;
• трудоемкость работ;
• декоративная ценность и целостность интерьера санузла;
• степень необходимости доступа внутрь конструкции;
• физические, анатомические особенности пользователей.

В данном пособии рассматриваются плюсы и минусы экранов, и приводятся видеоинструкции по изготовлению наиболее популярных вариантов.

Разновидности экранов из плитки

Фартуки под ванну различаются по форме, материалу изготовления и функциональным возможностям.

Форма зависит от конфигурации помещения и места установки ванны. Выделяют прямые экраны под переднюю стенку. Угловой вариант предусматривает установку декоративного элемента с 2 или 3 сторон. В ванных округлой или угловой формы декоративные панели повторяют их изгибы.

Разновидности по материалу заполнения

Под наклейку кафеля необходимо изготовить перегородку. Чаще всего встречаются:

• основания из кирпичной кладки;
• перегородки из пазогребневых плит;
• каркасы из оцинкованных профилей, обшитые влагостойким гипсокартоном (ГКЛВ).

Кирпич и блоки надёжны, но для демонтажа потребуют много сил и времени, отходы будет трудно утилизировать. Промедление с ремонтом коммуникаций может привести к затоплению квартиры и соседей. Не подойдёт материал для обустройства экранов под ванны с узкими бортиками, так как конструкция будет выходить за пределы изделий. Кроме того, при строительстве в большинстве случаев понадобится резка и подгонка рядов кирпичей и блоков под высоту и ширину ванной, что увеличивает затраты и потребует резки с большим количеством пыли.

Из какого материала делаете экран?

Кирпич
10%

Ячеистые блоки
10%

Гипсокартон
80%

Проголосовало: 20

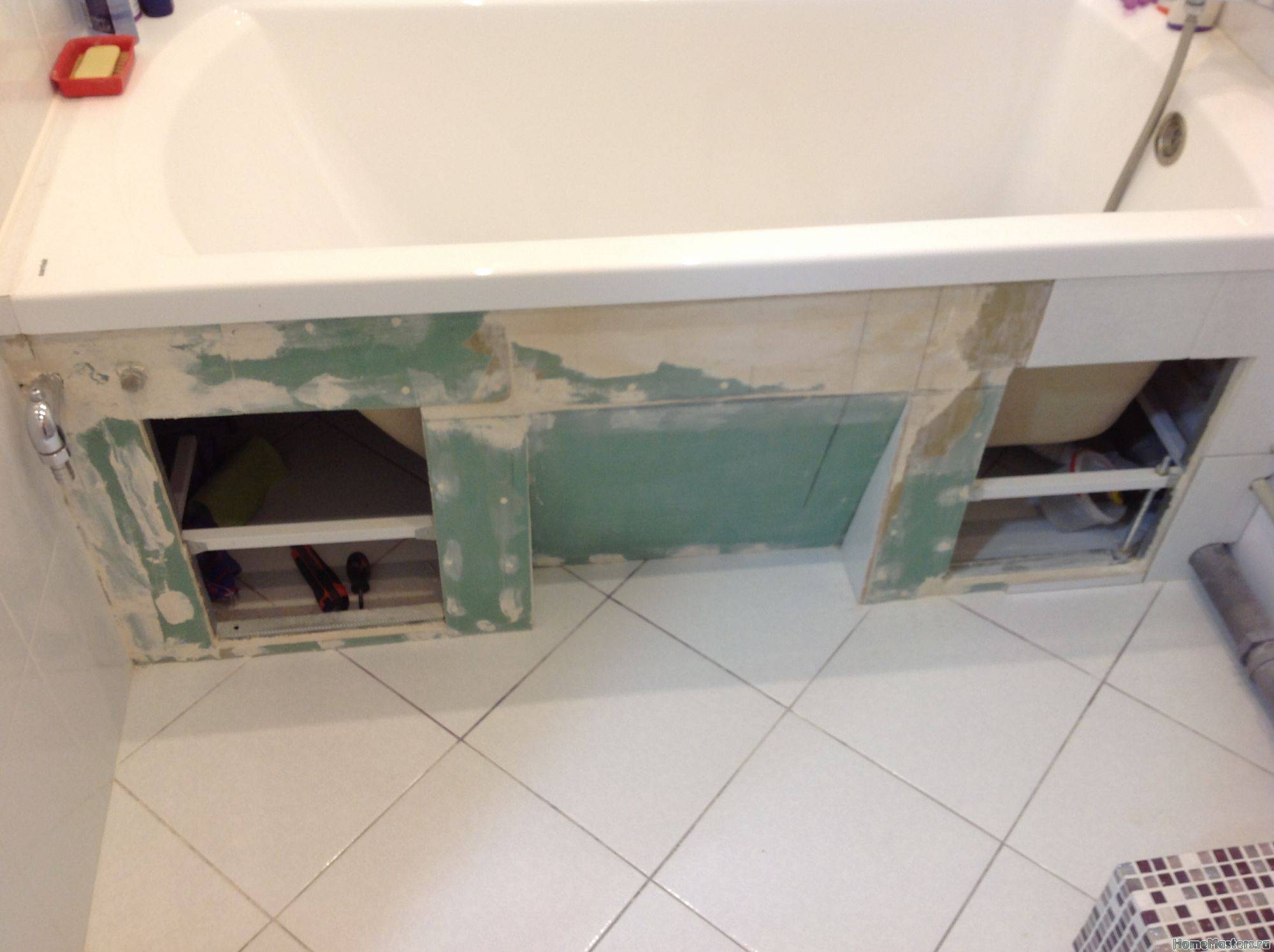

Как осуществить доступ к коммуникациям

Полностью закрывать пространство под ванной нерационально:

• Периодически возникает необходимость доступа для прочистки слива.
• Могут затвердеть и начать пропускать воду прокладки и манжеты труб канализации.
• В случае аварии придётся разрушать экран для доступа к коммуникациям ремонтной организации.
• Нельзя использовать свободное место для хранения бытовой химии и различных предметов обихода.

Доступ к трубам организуют тремя способами:

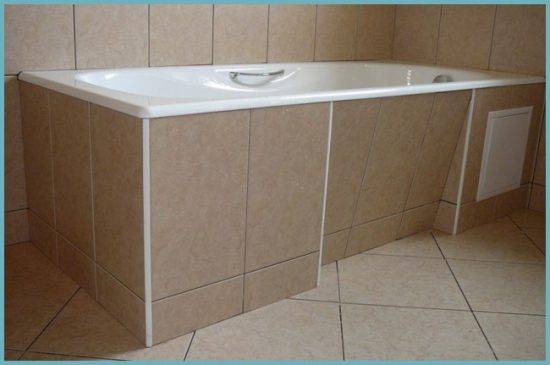

• строят экран под ванну из плитки с люком, открывающим доступ в пространство под ванной;
• встраивают раздвижную дверку;
• устанавливают полностью или частично съёмные конструкции.

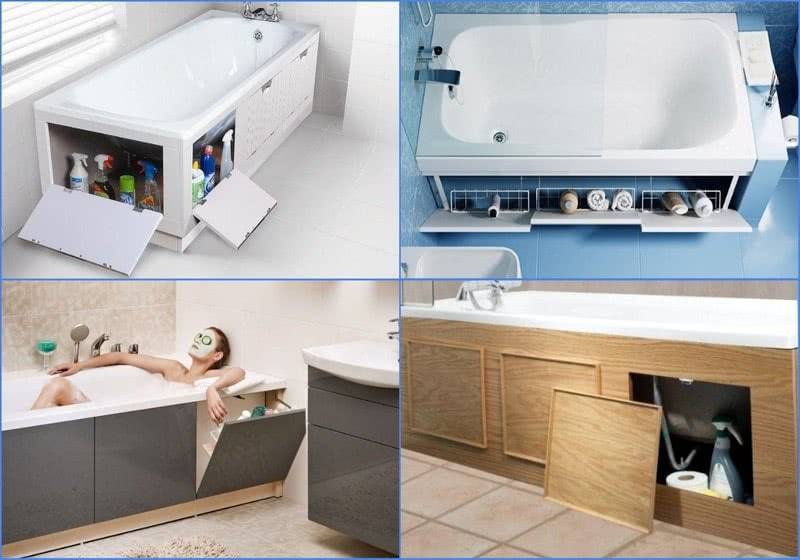

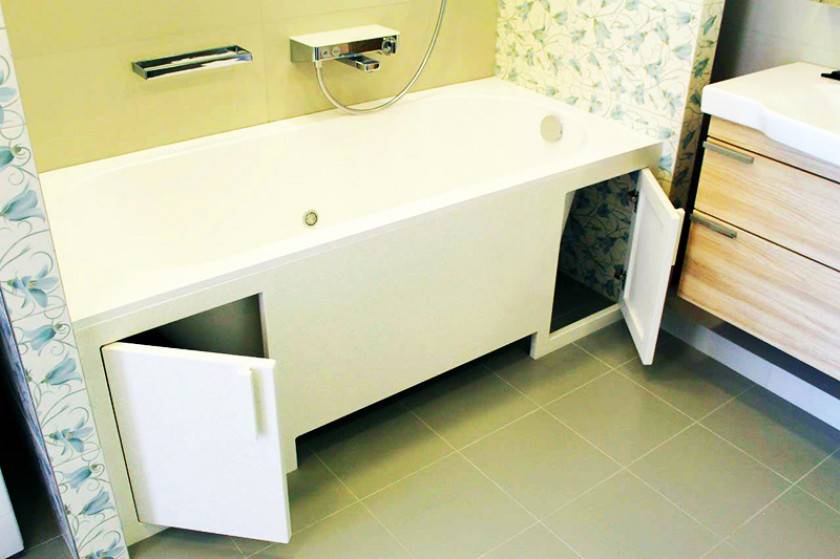

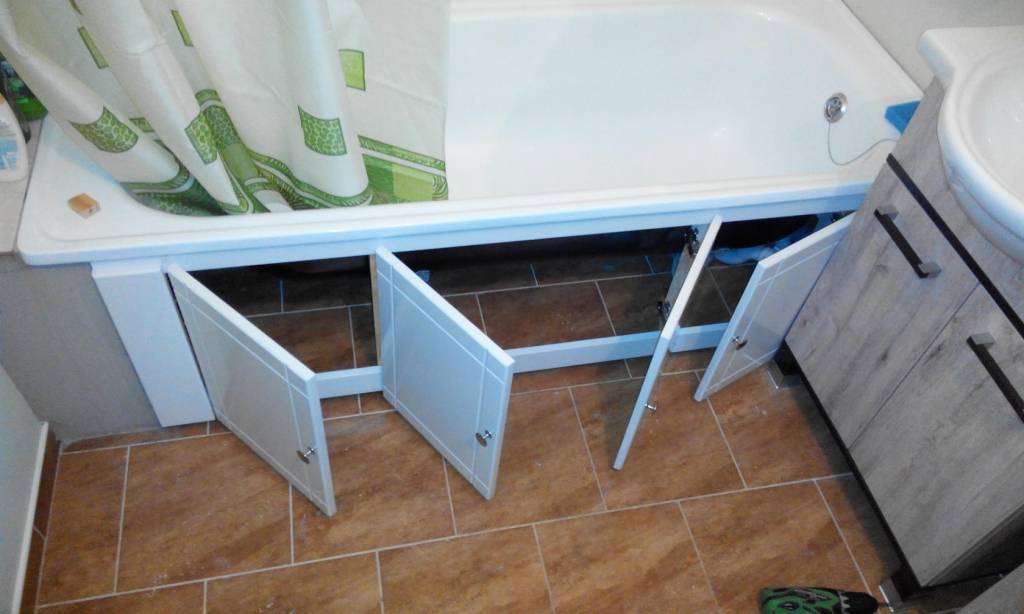

Люк выполняют в виде дверцы на петлях или закрывают съёмной решёткой.

Один из вариантов конструкции — изготовление откидывающихся экранов.

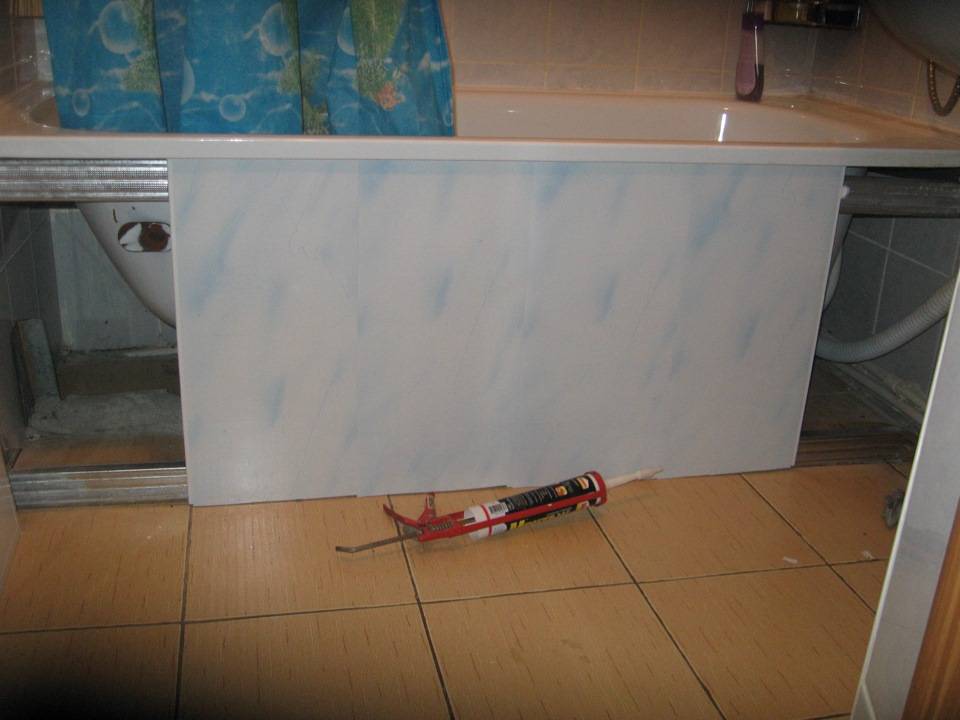

Сборка экрана из пластиковых панелей

Технологически сборка экрана из пластика достаточно простая задача и состоит в следующем. Вначале по периметру самого установленного несущего каркаса саморезами крепится стартовая полоса. В местах, где изделие будет примыкать к вертикальным и горизонтальным элементам, делают отрез под углом 45 градусов. После этого из пластика нарезают полоски и заводятся в пазы подготовленной стартовой полосы до окончательного заполнения экрана. Пластиковые панели раздвижного экрана устанавливают между направляющими и с внешней стороны приклеивают ручки. Угловые стыки закрывают пластиковыми уголками.

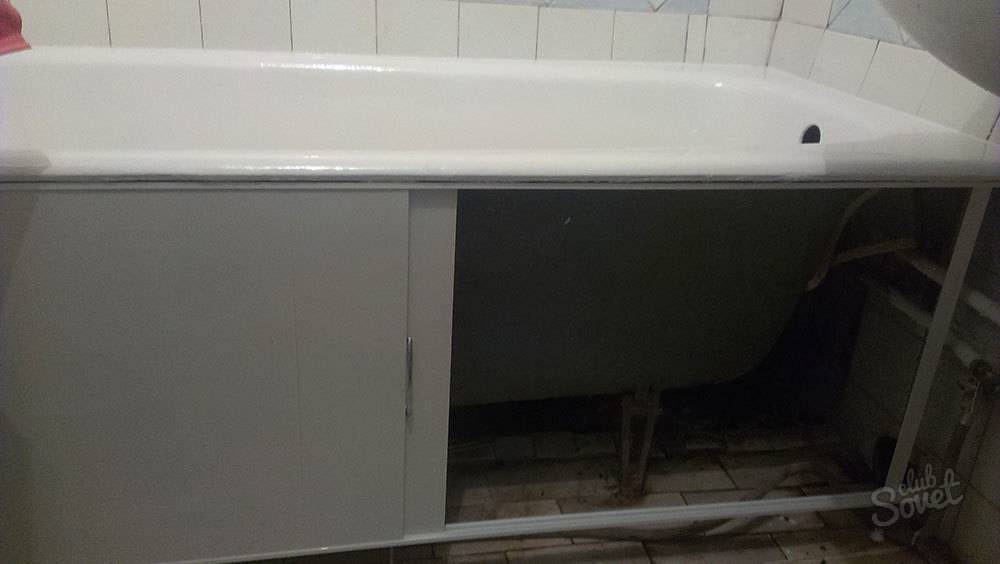

Раздвижная пластиковая панель

В конце установки на закрепленных перемычках следует установить смотровую дверцу (обычно со стороны сливного сифона). Такие пластиковые дверцы можно купить в любом строительном магазине или изготовить самостоятельно из оставшихся панелей. Для дополнительной защиты от попадания влаги внутрь экрана, зазоры между поверхностью пола и крепежом каркаса заполняют специальным герметиком нейтральной расцветки.

Установка панелей на криволинейный экран несколько отличается, ведь необходимо еще учесть угол изгиба.

1. В первую очередь следует вымерять высоту каркаса от верхнего профиля и до нижнего. Затем с помощью угольной линейки отмерьте необходимую длину и, если есть необходимость, часть панели отрежьте ножиком для гипсокартона.
2. На крайнюю первую полосу нанесите небольшой слой клея «жидкие гвозди» и закрепите стартовую полосу такой же длины.
3. Каждую последующую пластиковую панель следует ввести в пазы предыдущей панели. Сверху пластик закрепляется «жидкими гвоздями» или скобами, но только так, чтобы внешняя сторона оставалась без отверстий. Низ изделия можно закрепить саморезами к внутренней стороне алюминиевого профиля.
4. Последний этап самый трудный и ответственный – установка последней панели. Для этого необходимо измерить ширину оставшегося пространства, все расчеты нанести на пластиковую панель и вырезать из нее с помощью того же ножа для гипсокартона недостающую деталь экрана. На стороне панели, примыкающей к стене приклеить стартовую полосу. Панель аккуратно «вогнать» в верхнюю и нижнюю полосу.
5. Низ экрана задекорировать пластиковым плинтусом, приклеив его на нижнюю лицевую сторону экрана.

Выбор плитки для экрана

Для облицовки экранов в ванной чаще всего используют глазурованную керамическую плитку, устойчивую к влаге и перепадам температуры. Основные показатели, на которые обращают внимание: подходящая под отделку помещения фактура и цвет. Прочность, стойкость к истиранию и возможность использования на открытом воздухе не так важны при укладке на фартук. Важным параметром являются геометрические размеры — они должны максимально сочетаться с длиной и высотой ванны

В противном случае потребуется резка с применением дополнительных инструментов. В этом случае обязательно останутся невостребованные отходы

Важным параметром являются геометрические размеры — они должны максимально сочетаться с длиной и высотой ванны. В противном случае потребуется резка с применением дополнительных инструментов. В этом случае обязательно останутся невостребованные отходы.

Чтобы исключить раскрой материала, можно попробовать подобрать узкую плитку, сочетающуюся по цвету и фактуре с основной, или уложить несколько рядов мозаики.

Упрощает отделку использование мозаичной плитки, которую наклеивают на подложку. Существуют варианты с рисунком или без него.

Достоинства экрана для ванной, сделанного своими руками

К сожалению, не все знают о декоративной пользе экрана для ванной, который прекрасно подчеркнёт общий дизайн интерьера помещений подобного рода. Но, помимо своей эстетической привлекательности, такая конструкция обладает рядом определённых преимуществ:

• функциональность — за экраном под ванной можно хранить любые бытовые мелочи, которые будут скрыты от глаз человека;
• практичность — все водопроводные и канализационные трубы будут доступны в любой момент для ремонта;
• эстетичность — нижняя часть поддона ванной будет скрыта от глаз;
• простота монтажа — выполнить установку экрана под ванную сможет каждый желающий своими руками;
• невысокая стоимость — любые модели экранов, различающиеся как по форме, так и по цвету стоят сравнительно недорого, особенно если они сделаны самостоятельно;
• все вредные стиральные порошки и моющие средства будут спрятаны от любопытных глаз ребёнка или домашнего питомца, которые обитают в квартире.

Хочется отметить, что в последнее время большинство акриловых поддонов продаются уже с готовым экраном. Но такая конструкция играет только декоративную роль. А если говорить о металлических или чугунных ваннах, то для них декоративную обшивку нужно устанавливать своими руками, при этом в свободном пространстве между чашей поддона и экраном можно установить полки.

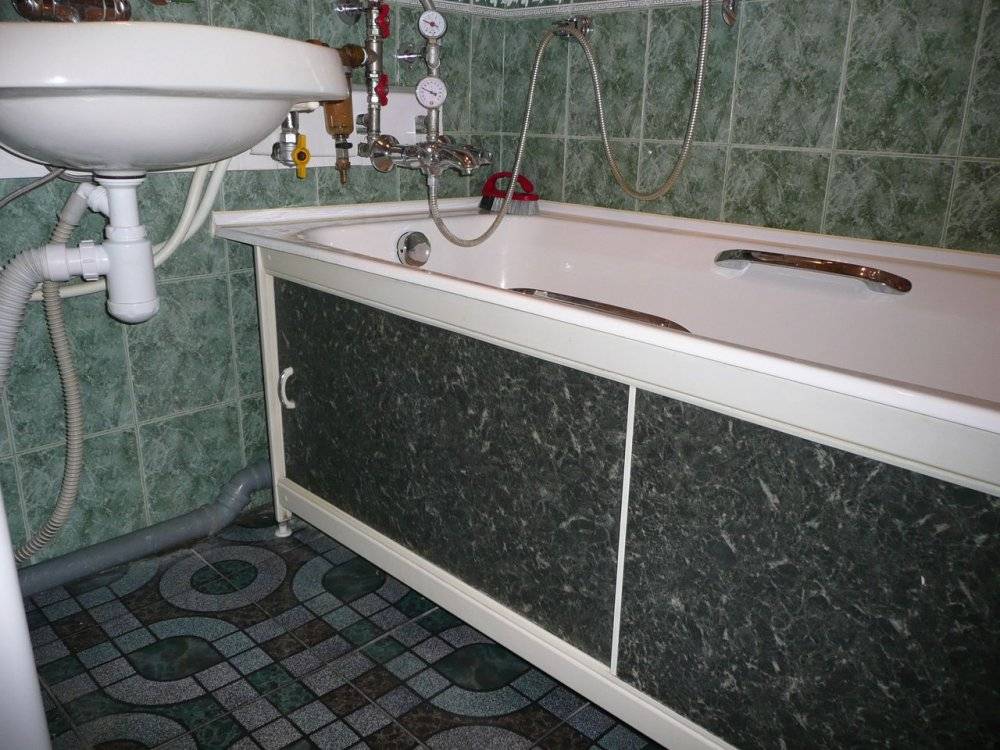

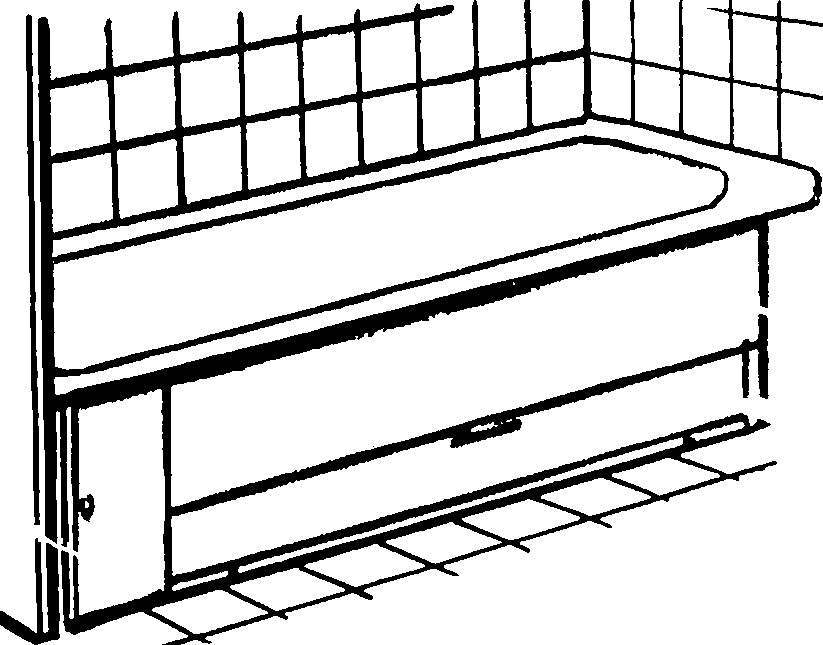

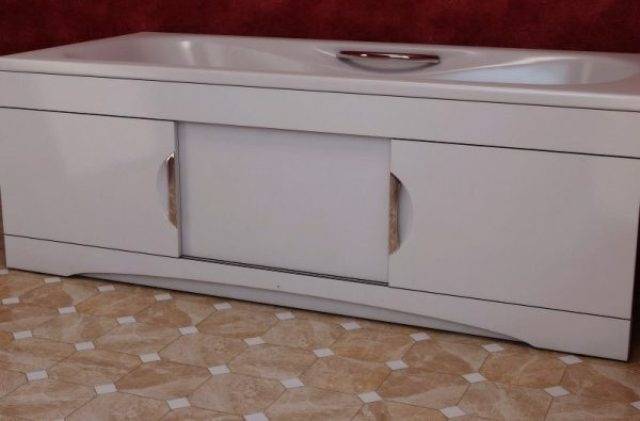

Самостоятельное изготовление раздвижного экрана

Технологические отверстия и дверцы для доступа к коммуникациям делают по-разному. Открываются они в вертикальном направлении (распашные) или горизонтальном (откидные). Установка требует дополнительных профилей, навесов и специального механизма для откидных дверей, чтобы удерживать их в фиксированном положении. На ограниченном пространстве неудобные – занимают место при открывании.

Неплохими свойствами отличается МДФ. Размеры листа подходят не только для устройства раздвижных дверок, но и других видов экрана. Из-за повышенной восприимчивости к влаге панели предварительно обрабатывают специальной пропиткой, затем грунтовкой. Устраивают дополнительное вентиляционное отверстие со стороны напротив смотрового люка. Декорируют небольшой проем пластиковой решеткой.

Экран из МДФ-панелей с раздвижными дверцами

Направляющие для дверок состоят из специального профиля, по которому они передвигаются. У него Ш-образное сечение. Бывает пластиковым, но предпочтительнее алюминиевый, который крепче и хорошо держит форму. Продается в строительных магазинах, торгующих комплектующими для мебели

Устанавливают вверху и внизу конструкции, уделяя особое внимание расположению в одной плоскости, иначе будут перекосы. Такие же профили размещают по бокам в качестве распорных стоек

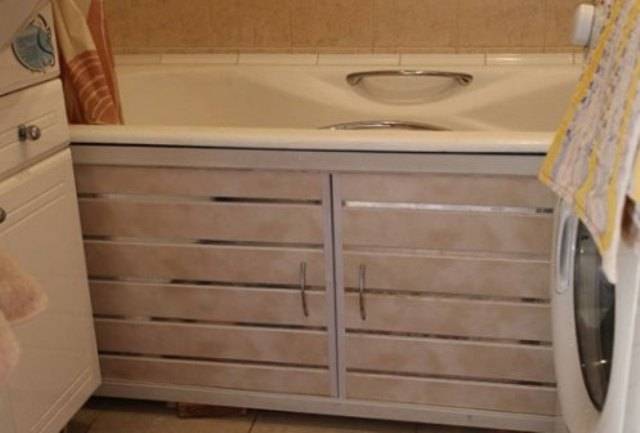

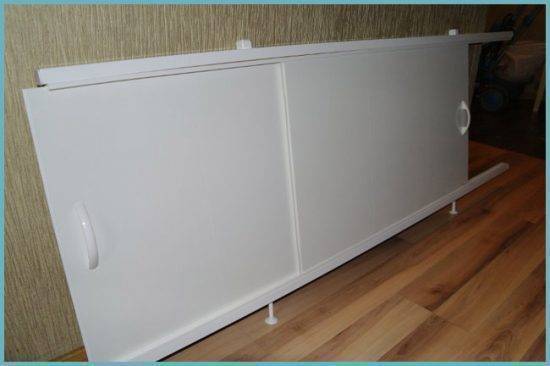

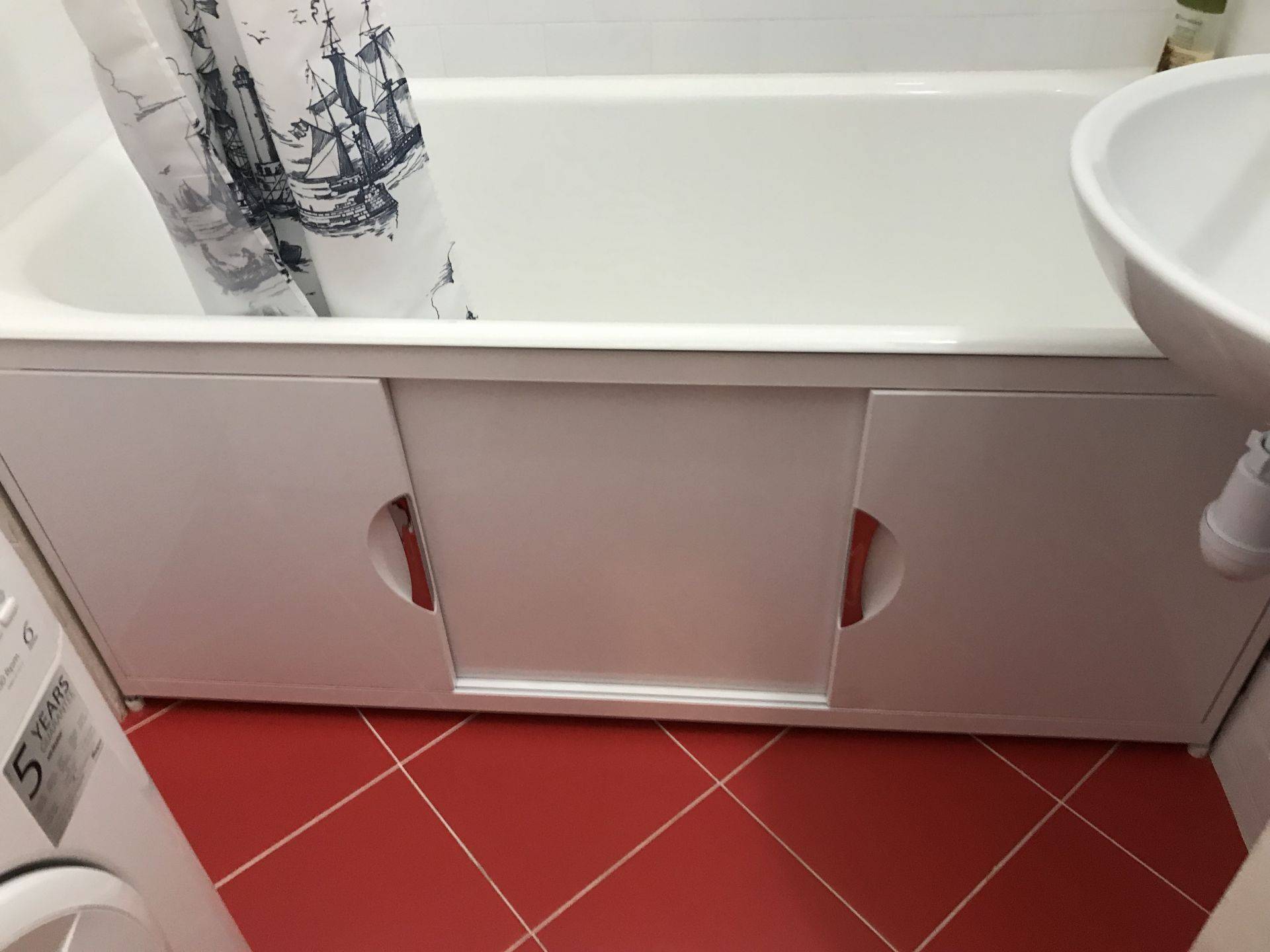

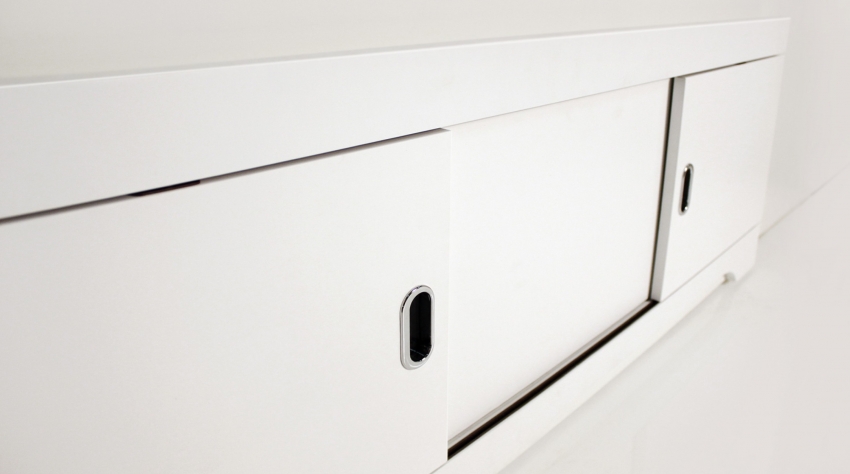

С двумя раздвижными дверцами

Для изготовления дверей применяют материалы, аналогичные основному, или акрил. Он продается в специализированных магазинах, имеет толщину 5–8 мм и разнообразную цветовую гамму. Пилится электролобзиком, затем кромки обрабатывают напильником с мелкими насечками. Готовые двери вставляют в направляющие профили. Прикручивают мебельные ручки и пользуются.

Раздвижные панели на основе оконного ПВХ-профиля

Возможны различные варианты устройства раздвижных экранов. Часто его делят на три части: центральная зафиксированная, с одной стороны открывается доступ к трубам канализации, с другой – устроены полочки для хранения мелких вещей. Если предпочтение отдается дверцам, передвигающимся по всей длине, готовят две детали. Размеры рассчитывают так, чтобы они на несколько сантиметров перекрывали одна другую. Устанавливаются в разные канавки.

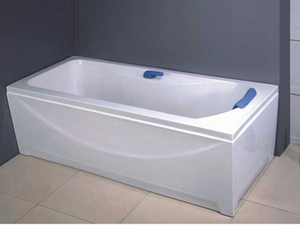

Экраны под акриловые ванны

Акриловые раздвижные панели зачастую идут в комплекте с ванной, которая выполняется из такого же материала. Они отличаются оригинальностью исполнения и состоят, как правило, из цельной панели. Их можно приобрести и отдельно, однако, не стоит забывать о том, что они подходят только для акриловых ванн из-за особенностей крепления.

При возможности, лучше приобретать раздвижной экран в комплекте с самой ванной, поскольку так можно добиться идеальной состыковки контуров обоих конструкций

Установка акрилового экрана отличается некоторыми особенностями, на которые необходимо обратить внимание. Рассмотрим, как установить экраны для ванны, выполненные из этого материала:

Рассмотрим, как установить экраны для ванны, выполненные из этого материала:

• в первую очередь необходимо найти центр экранной панели и отметить его с помощью маркера;
• далее, необходимо завести часть панели за бортик ванной чаши;
• на этом этапе панель прикладывается к ванне;
• отмечается место фиксации, которое должно совпасть с первой меткой;
• прикручиваются шпильки;
• посредством гаек выполняется фиксация уголка, который нужен для крепления панели;
• выполняются отверстия в отмеченных местах (сверлом);
• конструкция фиксируется саморезами, которые маскируются с помощью заглушек.

Акриловая конструкция является надёжной и долговечной. При соблюдении монтажных правил она прослужит не один год.

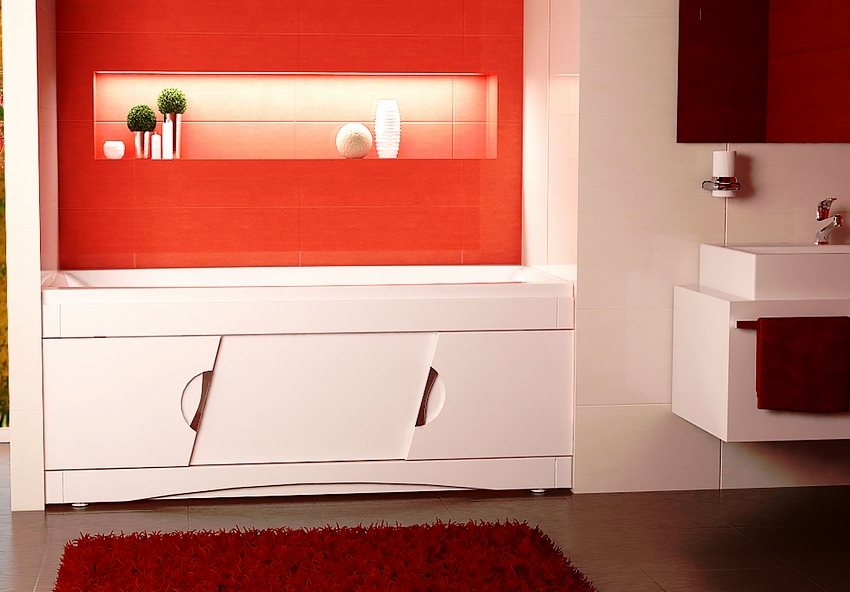

Пластиковый экран с дизайнерскими ручками гармонично вписывается в ванную комнату контрастного цвета

Глухие экраны под ванну

В зависимости от материала, из которого изготовлена ванна, нужно использовать определённый вид экрана под ванну. Ванна из чугуна имеет массу достоинств, но главным её недостатком является излишняя тяжеловесность и шумность. Чтобы нивелировать это, можно в качестве экрана под ванну установить блоки, а снаружи облицевать плиткой. Такая конструкция обеспечит ванну дополнительной устойчивостью и тепло- и шумо- изоляцией. Блоки надёжно скреплены с ванной строительным раствором и образуют вместе с ней монолитную конструкцию.

мозаику или плитку средних размеров

Такую плитку под ванну легко мыть, на ней не образуется плесень, она не пожелтеет. Но плиточную конструкцию под ванну сложной конфигурации может качественно установить только профессионал. Экран под ванной всегда на виду, и любая погрешность при укладке плитки сразу станет заметной. К тому же в капитальной конструкции под ванной нужно обязательно предусмотреть два ревизионных окна или дверцу, которые обеспечат доступ к трубам в случае их протечки. Такое окно или дверца может остаться открытой, но лучше закрыть дверцей.

Ванну используют также не только для принятия водных процедур, но и для стирки вещей, мытья домашних животных и пр. В таких случаях весьма удобно предусмотреть нишу для ног, ведь во время стирки приходиться вплотную подходить к бортику ванны. Ниша может быть выполнена в любом месте внизу ванны, а может иметь протяжённость по всей длине. Но такая ниша довольно травмоопасна, поэтому можно сделать специальную косую нишу посередине экрана.

Акриловые ванны имеют в комплекте свои экраны к каждой модели отдельно. Но можно соорудить экран из кирпича или блоков, но только вначале соорудить экран с нишей для ног или специальной косой нишей, а уже потом вложить в него акриловую ванну. Облицовывается такой экран мозаикой. Главный его минус — это «съедание» большого количества пространства.

Виды каркасов для экранов

Для каркаса, на котором будет закреплено полотно ограждения, используют разные материалы. Самые простые в обработке — деревянный брусок и металлопрофиль для ГКЛ. Их используют чаще всего, но есть и другие варианты постановки основы для экрана.

Деревянная обрешетка под ванну

При использовании брусков или досок в качестве каркасных элементов необходимо пропитать их антисептическим составом. Это поможет снизить риск появления плесени во влажной среде и при недостаточном проветривании пространства под ванной. Оптимальное сечение бруса, применяемого для монтажа обрешетки — 4х4 см.

Несложный вариант каркаса экрана (без выноса верхней части) пошагово собирают так:

1. Размечают проекцию бортов ванны на пол, чтобы получить контур, где будет установлен брус. Для этого от углов чаши у стены опускают отвес до пола и по нити чертят на стене прямые линии. От них нужно отступить 2,5 см в глубину под ванную (толщина борта) и вычертить параллельные линии. Точки соединения их с полом — метки, между которыми ляжет нижний брусок.
2. Если у ванны есть свободный угол, не примыкающий к стене, от него также опускают отвес и отмечают точку на полу. От нее вглубь строят квадрат со сторонами 2,5 см. Дальний угол фигуры (по диагонали от первой отмеченной точки)- это метка, в которой должны соприкасаться бруски смежных сторон.
3. По разметке кладут брусок на пол и прикрепляют его саморезами с дюбелями.
4. По линиям на стене устанавливают вертикальные опоры и фиксируют такими же шурупами. Для свободного угла вертикальную стойку ставят на стык брусков на полу, крепят к ним металлическими уголками и саморезами по дереву. Высота стоек должна позволить установить на них верхний брус так, чтобы он был скрыт загнутым краем борта ванны.
5. Верхний брусок крепят к основным опорам при помощи уголков и шурупов. Если планируется раздвижной тип, то дополнительную стойку ставят так, чтобы она не мешала ходу панелей (можно обойтись и без нее, если пространство планируется открывать на всю ширину). Для неподвижной панели желательно поставить несколько дополнительных вертикалей на длинной стороне. Шаг деталей — 50-60 см.

Разметка для экрана с выносом, со ступенями и другими деталями производится по такому же принципу. Все части, которые будут выступать за пределы контура бортов, размечают, отступая от первой метки на стене на нужное расстояние и опуская отвес на пол.

Деревянная обрешетка.

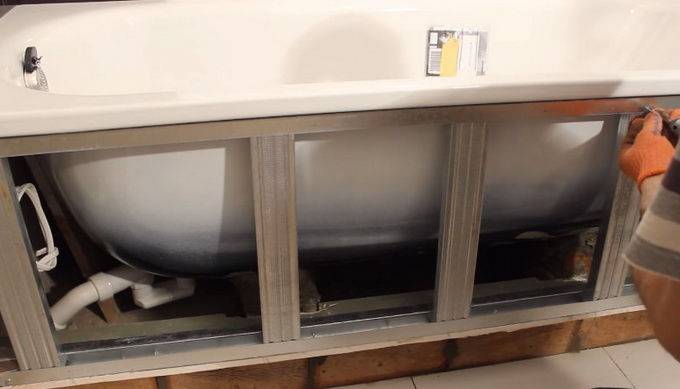

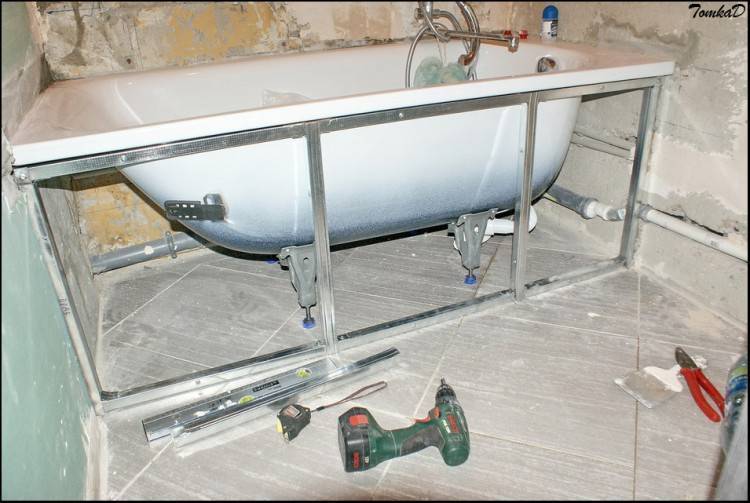

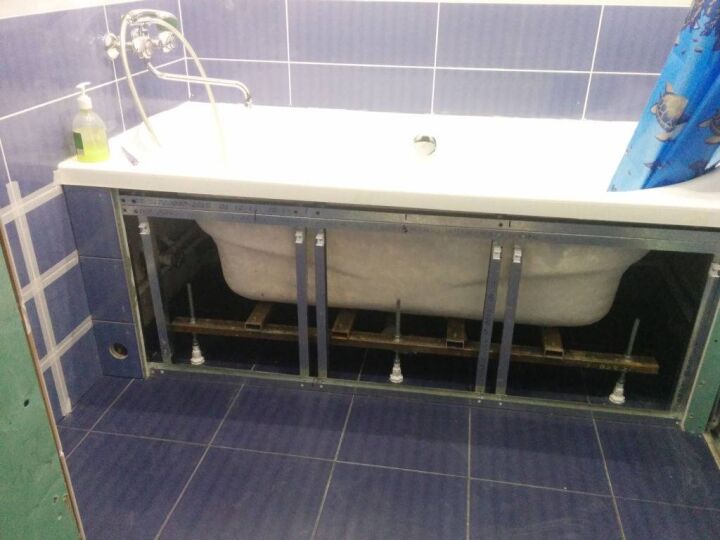

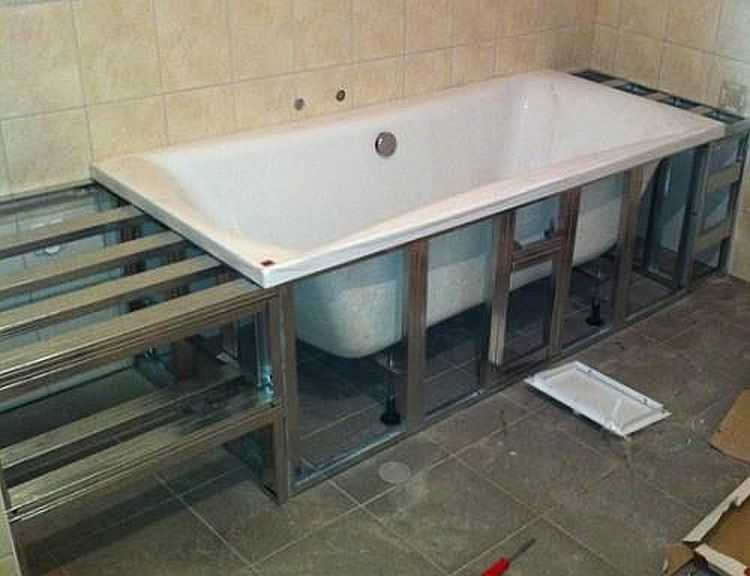

Каркас из металлических профилей

Каркас для легких экранов из листового материала удобно сделать из профиля ПН 27х28 (для ГКЛ). Планируя облицовку плиткой, предпочтение стоит отдать более прочным профтрубам сечением 2-3 см.

Разметку проводят так же, как для деревянного каркаса. Нижнюю обвязку кладут на пол и крепят к нему дюбелями. Боковые вертикали крепят к стенам, затем кладут верхнюю обвязку. В заключение ставят дополнительные вертикальные стойки.

При использовании профиля для ГКЛ соединение деталей между собой производят стандартными короткими саморезами. Если обрешетка выполняется из профтрубы, то для соединения деталей придется использовать сварочный аппарат.

Металлическая обрешетка.

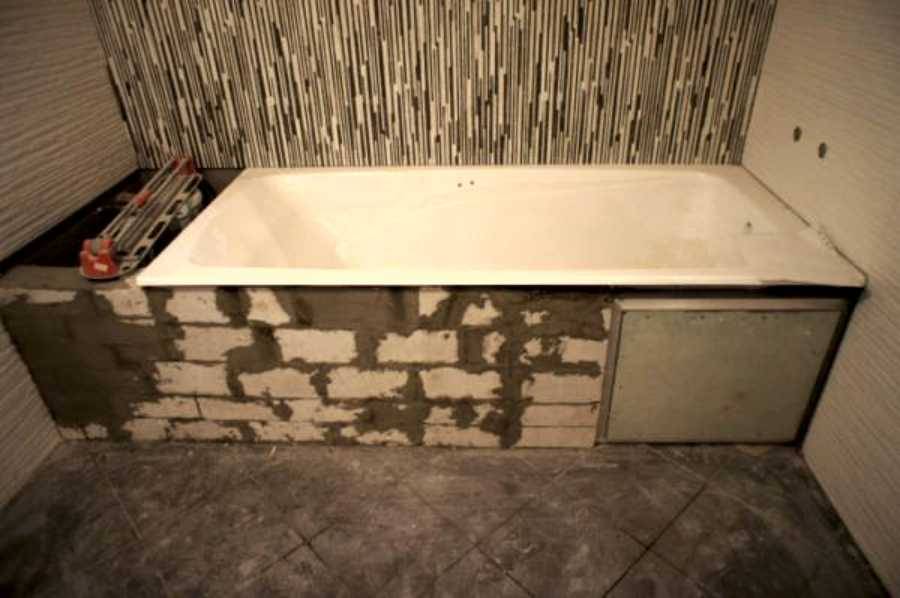

Основа для экрана из кирпича

Кирпичная кладка подойдет в качестве основы под плитку или камень. Этот экран — стационарный, при его возведении нужно оставить окно для обслуживания коммуникаций, навешивая дверки или устанавливая люк.

При укладке верхнего ряда под бортом чаши остается пространство. Для изоляции от воды и загрязнений его заполняют монтажной пеной или цементно-песчаным раствором.

Обрешетка из кирпича.

Экран под ванну сложной формы

Основная сложность — правильно сделать проекцию контура бортов на пол. Эту процедуру выполняют так же, как для прямой ванны, но отвес опускают не только в местах примыкания к стенам. Оптимальный вариант — ставить точки на полу через каждые 20-30 см. На округлых участках контура метки могут быть чаще.

От начальной линии меток делают отступ внутрь на 2,5 см (если экран без выноса) или наружу (для образования полки вокруг ванны). Новая линия должна как можно точнее повторить контур, полученный с помощью отвеса.

Если облицовка будет выполнена из плитки, лучше всего сделать основу из кирпича: ее можно выровнять цементным раствором. Для легких экранов выбор каркасных материалов стоит остановить на металлопрофиле для ГКЛ:

• измерить длину контура, используя шнур или рулетку;
• отрезать нужный кусок профиля;
• ножницами по металлу надрезать его боковые стороны через 3-5 см;
• прикрепить по контуру, изгибая направляющую.

Остальные этапы сборки проводят, как на прямолинейных ваннах. Верхний профиль можно изогнуть по линии контуров бортов.

Инструменты

Инструмент, нужный для изготовления и монтажа экранного перекрытия под ванной зависит от материала его изготовления, конструктивных особенностей. Перечень необходимого инструмента для сооружения и установки практически любых экранов имеет следующий вид:

• Перфоратор, универсальный строительный электроинструмент для разрушения стройматериалов и просверливания отверстий в стеновых перекрытиях, необходимых для крепежа древесного или металлопрофильного каркаса.
• Болгарка требуется для обрезания стального профиля, плитки, пластика, в торговой сети реализуются специальные диски, с помощью которых можно резать дерево и древесноволокнистые плиты.
• При работе с гипсокартоном обязательный электроинструмент — шуруповерт, который значительно ускоряет процесс сборки.
• Металлический уровень необходим для точного размещения экрана по вертикали и горизонтали.
• Шпатели и кельмы для замешивания кладочного раствора или плиточного клея, гребенка для укладки плитки понадобятся в случае монтажа глухого заграждения из керамической плитки, в качестве основы под который берется кирпич, ГКЛ или газосиликатные блоки.
• Рулетка, карандаш, малярный нож, молоток, крестообразная отвертка являются вспомогательными бытовыми инструментами при монтаже различных типов экранных ограждений.

Инструмент для монтажа

Виды экранов

Отличительная особенность экранов под ванну — их можно изготавливать практически из любых стройматериалов, используемых при возведении сооружений и их отделке. Конструктивное исполнение экранных ограждений также отличается разнообразием и в первую очередь связано с выбранными материалами изготовления.

По конструкции

Различают следующие разновидности экранов по конструктивному исполнению:

Глухой. Обычно сплошную и прочную форму имеет экран под ванну из плитки, основой для нее чаще служит следующий ряд стройматериалов: кирпич, гипсокартон (ГКЛ), гипсоволокнистые листы (ГВЛ), газосиликатные блоки. Нередко глухие разновидности делают из пластиковых листов или отдельных панелей, в конструкции каждой предусматривают небольшое окошко для доступа к сифону.

Раздвижной. Данная конструкция является прерогативой заводских производителей, ее имеет популярный у потребителя раздвижной экран из панелей ПВХ. Довольно сложно сделать раздвижной экран под ванну самостоятельно, но его неоспоримые преимущества — экономия и без того малого пространства в ванной комнате, которое используют для размещения домашней утвари (тазы, небольшие ведра, вантуз, половые тряпки), стиральных порошков и средств бытовой химии.

Откидные и модели со съемными дверцами

Откидной или съемный экран. В конструкции данного типа декоративные панели обычно из пластика снимаются благодаря закрепленным на них магнитными защелкам или откидываются вверх. Иногда экран имеет вид открывающихся распашных дверей, многие откидные экраны оборудованы встроенными полочками.

С широким бортиком. Иногда потребители предпочитают экраны с широкими бортами, повышающими удобство пользования ванной — на полки можно ставить моющие средства, класть предметы личной гигиены во время принятия водных процедур. Некоторые самостоятельно изготовленные экраны имеют единую конструкцию с подиумом — ступенью, предназначенной для удобства погружения в высоко расположенные над уровнем пола ванны.

Экранные ограждения из плитки

По материалам

Строительные материалы, используемые для изготовления экранов, могут применяться самостоятельно или в качестве облицовки. Наиболее популярны следующие варианты:

Керамическая плитка

Обычно наклеивается на основание из гипсокартонных листов, кирпича или газосиликатных блоков, для облицовки подходит глазурованный кафель или керамогранит, нередко укладываемый на пол. Иногда пользователи отдают предпочтение мелкой мозаике, ей отделывают криволинейные поверхности под акриловые ванны, экраны с бортиками.

Теоретически экран можно сделать только из плитки, применяя ее как перекрывающую пространство панель или в качестве раздвижных дверей. Для этого используют распространенный керамогранит размером 600х600 мм, равный высоте стандартной ванны над уровнем пола. Перекрыть пространство под ванной можно и одной крупногабаритной плиткой размерами 1200х600 мм, 1500х500 мм, 2400х1200 мм, однако на практике такие варианты даже при самостоятельном изготовлении не встречаются.

Пластиковые панели

Отличный бюджетный вариант, который не так сложно реализовать самостоятельно. Для монтажа ПВХ-панелей требуется обрешетка, ее делают из металлопрофиля для гипсокартона. Также каркас изготавливают из деревянного бруса небольшой толщины, для влагозащиты его следует пропитать водоотталкивающими составами.

Пластиковые раздвижные виды заводского производства

Древесные изделия

Древесина не очень хорошо себя чувствует в помещениях с высокой влажностью, для любых изделий желательна пропитка или обработка поверхности гидрофобными составами. Наилучший эстетичный вид имеет ламинированная слоем ПВХ древесноволокнистая плита МДФ, которую применяют в качестве глухого или распашного экранирования. При желании можно сделать экран на деревянном каркасе из вагонки или обычной шлифованной половой доски.

Прочие материалы

Также в качестве экранов используют фигурные панели, вырезанные из древесноволокнистых плит средней MDF и высокой HDF плотности, используемых как ограждения под радиаторы отопления. Набирают популярность стеклянные (зеркальные) ограждения ванн, имеющие стильный красивый вид, их весомое преимущество — возможность изготовления под заказ любого рисунка, удовлетворяющего эстетическому вкусу пользователя, методом фотопечати.

Модели из древесных материалов
