Электрический котел для отопления частного дома

Особенности установки

Перед монтажом прибора требуется подобрать подходящее место. Оно должно позволять пользователю:

контролировать работу агрегата;
осуществлять плановое обслуживание и проведение ремонтных работ;
обеспечивать удобное подключение к коммуникациям и электрической сети.

Для этого составляют план-схему разводки отопительных коммуникаций и радиаторов. Многие модели электрических котлов имеют небольшие габариты и массу и предназначены для настенного монтажа. Для крепления используются специальные дюбели и анкерные болты.

Подключение агрегата к сети допускается только через отдельный автомат, расположенный в распределительном щитке. Обязательно должен быть предусмотрен заземляющий контур.

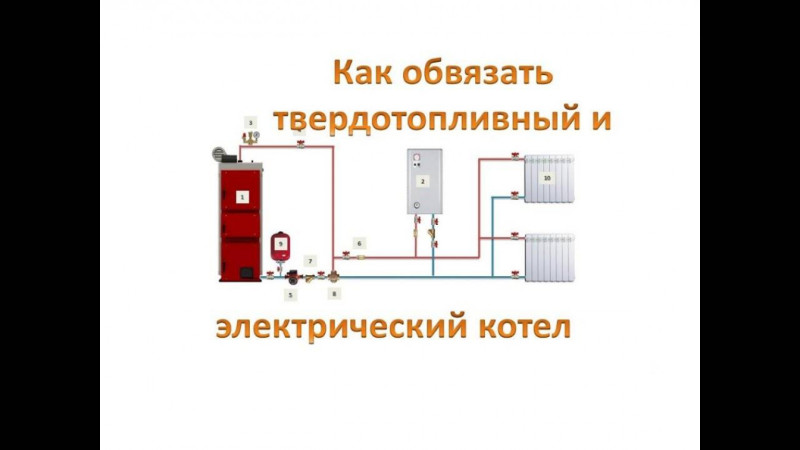

Комбинированные электрические котлы

Электроснабжение бывает непостоянным. В зимний период во многих регионах ведется двух тарифная оплата, по причине которой использовать исключительно электрокотлы для отопления дома становится экономически нецелесообразно. На помощь приходят комбинированные модели:

Электро-дровяные
Электро-твердотельные

Наибольшее распространение получили электро-дровяные модели, которые объединяют в себе классическую топку и тэны. Они могут иметь различные модификации, но все имеют простой и понятный принцип функционирования.

Электро-твердотельные котлы очень похожи на электро-дровяные. Однако они могут работать на любом твердотельном топливе. Большое количество альтернативных вариантов отопления делает систему более гибкой и практичной. Однако за все преимущества необходимо платить, поэтому стоимость подобного оборудование значительно выше.

Среди многочисленных плюсов комбинированных котлов отмечают:

Наличие двух объединенных источников тепла, хозяин дома в праве самостоятельно решать, каким воспользоваться
Экономичность
Простая эксплуатация
Адекватная стоимость оборудования

Подробная пошаговая инструкция по установке и подключению

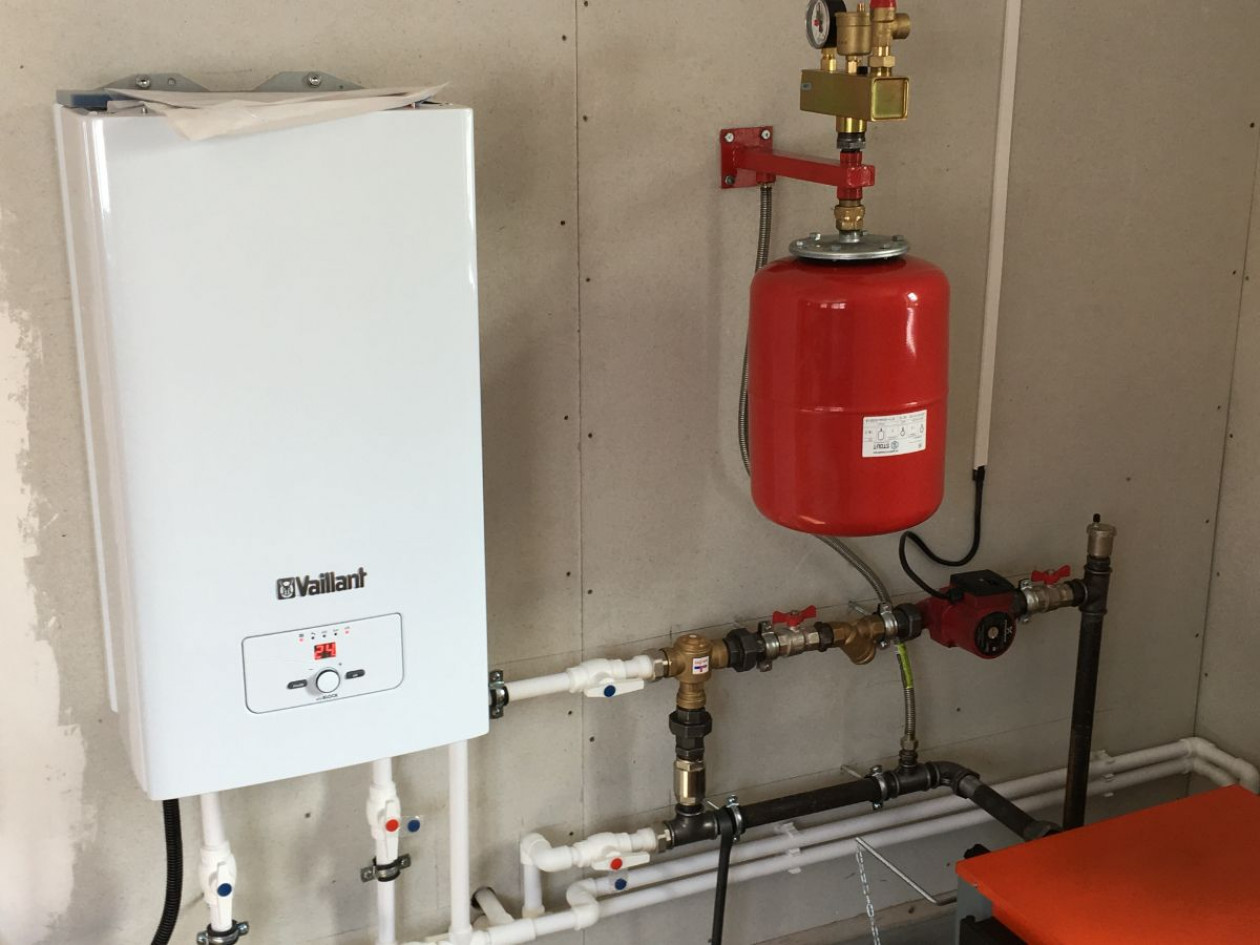

Монтаж электрокотла на стену

Очистите стену от пыли и грязи.
Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

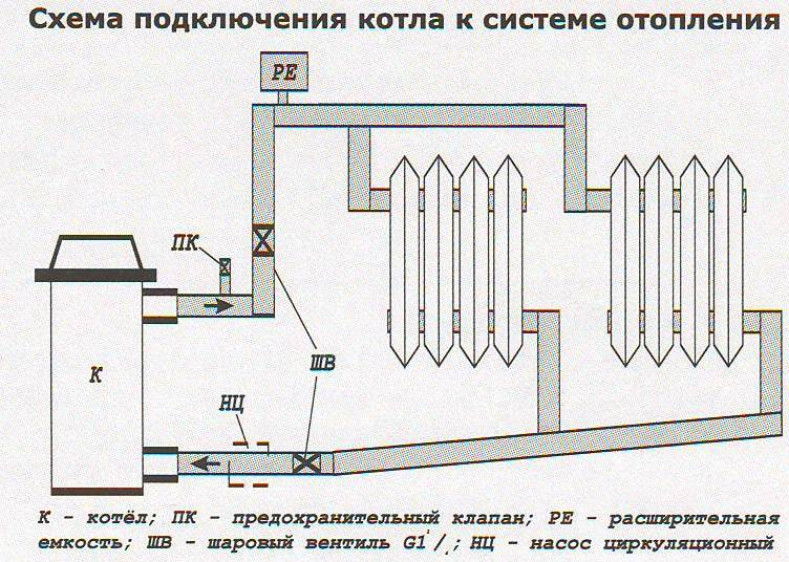

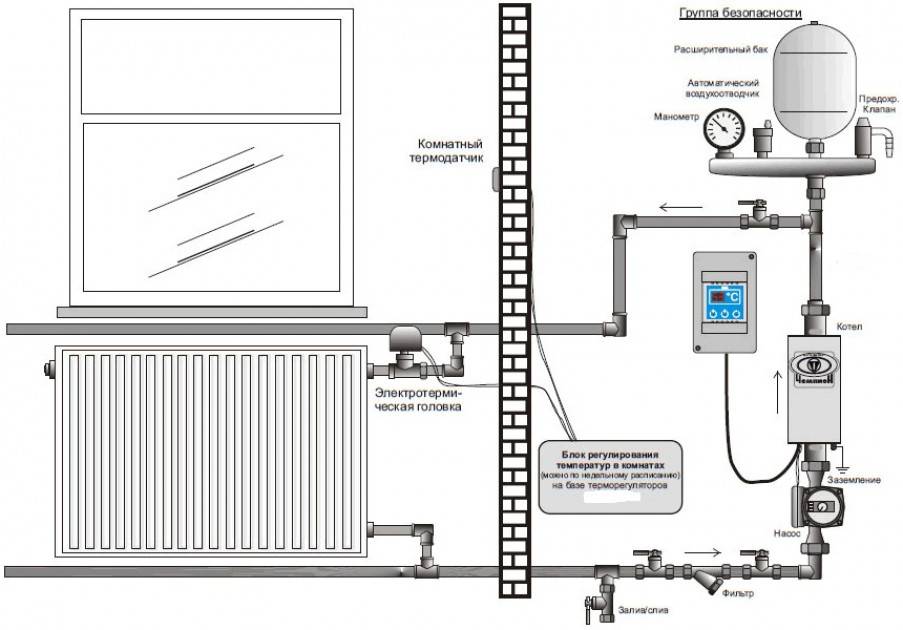

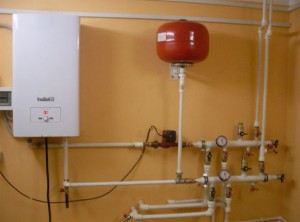

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

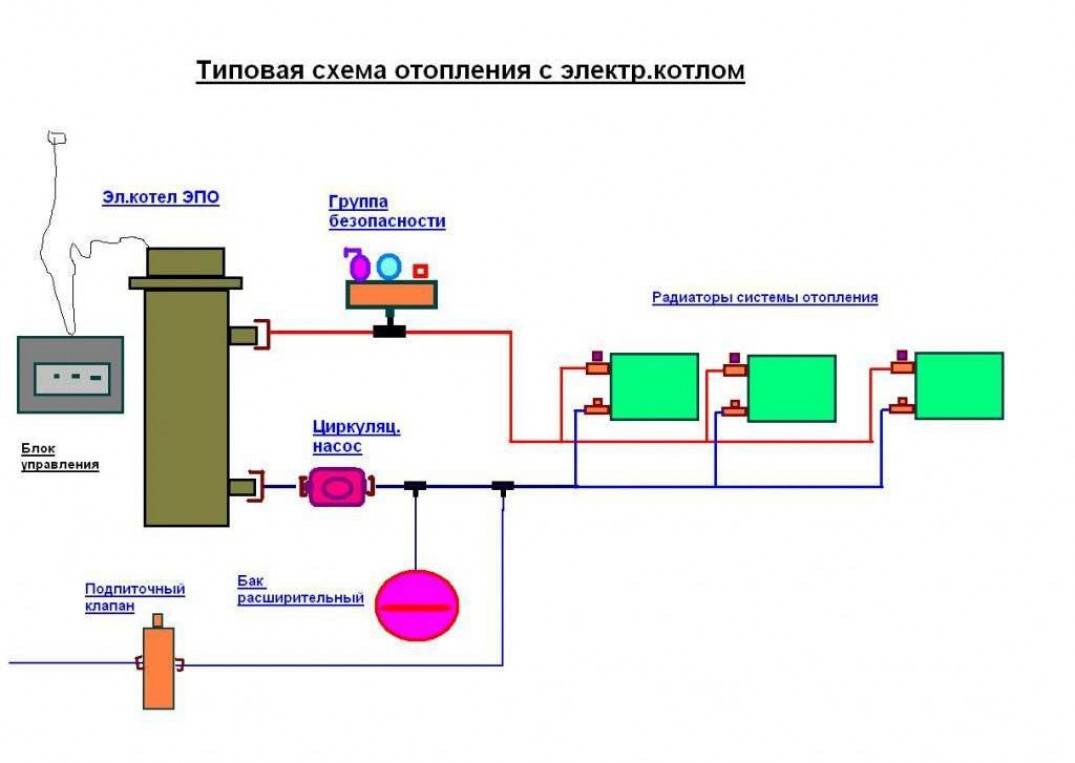

Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.
Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.
На фото – пример траншеи и уже готовой заземляющей конструкции.
Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Электрокотел по принципу нагрева

Отдельной классификацией считается разделение устройств по способу нагрева. Так, котлы для частного дома разделяются на:

тэновые;
индукционные;
электродные.

Именно этот принцип играет важную роль при выборе устройства. От способа нагрева зависит работоспособность.

Тэновые

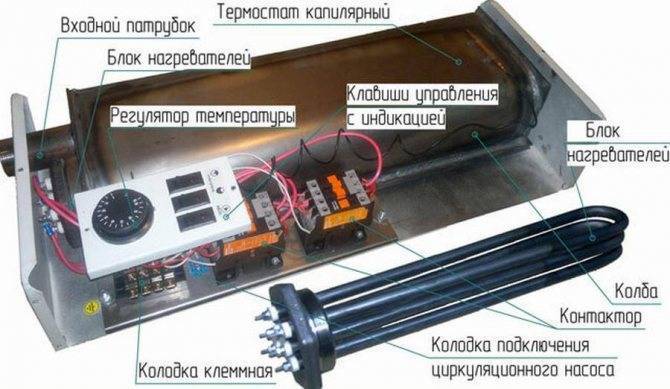

Принцип работы тэновых котлов схож с работой электрочайника. Здесь теплоносителем является вода, которая нагревается с помощью ТЭНов, что обеспечивает естественную циркуляцию жидкости. Главный плюс этого устройства – компактные размеры и привлекательный внешний вид. Устанавливают тэновые котлы на стену, монтаж очень прост и не требует вызова специалиста. На электрические котлы отопления для частного дома цены считаются самыми низкими – еще одно несомненное преимущество.

Теновые модели имеют терморегуляцию, что обеспечивает поддержание температуры на одной отметке без вмешательства пользователя. Регулировка происходит автоматически, при этом учитывается температура воздуха в помещении. В зависимости от модели пользователь может выставлять желаемую температуру воздуха в комнате или температуру теплоносителя. Мощность можно изменять, включая и отключая ТЭНы при необходимости. Не плохо зарекомендовали себя электрические котлы Эван.

Единственный недостаток – образование накипи с течением времени. ТЭН с накипью больше потребляет электроэнергии и имеет слабую теплоотдачу.

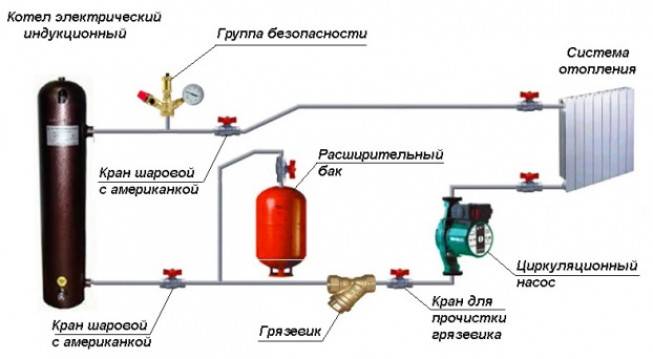

Индукционные

Основа этого оборудования – индукционный нагрев с помощью материалов из ферромагнитных сплавов. Теплоноситель не входит в контакт с катушкой индуктивности, которая находится в отдельном контейнере. Поэтому теплоноситель – не только вода, а любая другая жидкость, которая не замерзает.

Система работает согласно законам электромагнитной индукции: жидкость протекает по трубам из ферромагнитного материала, который соприкасается с сердечником. Трубки постепенно набирают температуру под влиянием электромагнитного поля и нагревают протекающую воду.

Устройство полностью безопасно и имеет высокий КПД, так как в электроде или ТЭНе нет необходимости. Благодаря конструкции прибор не засоряется, также здесь отсутствуют детали, подверженные поломке. Единственные неудобства для пользователя – большая стоимость системы и достаточное количество пространства для увесистого прибора.

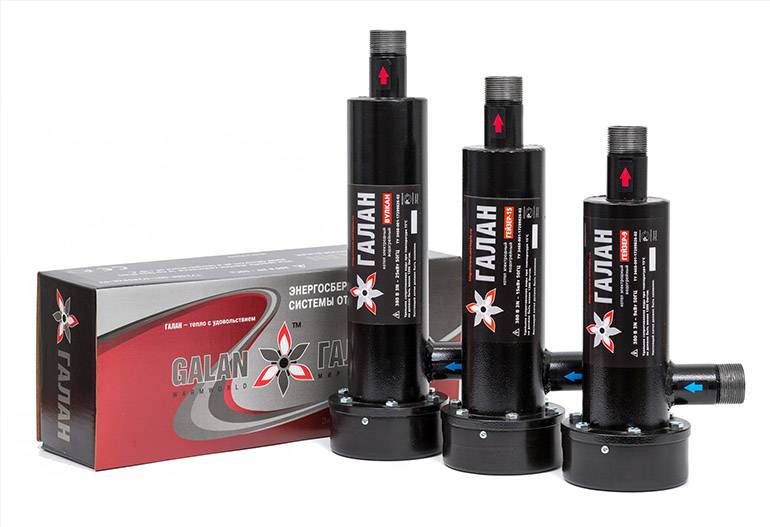

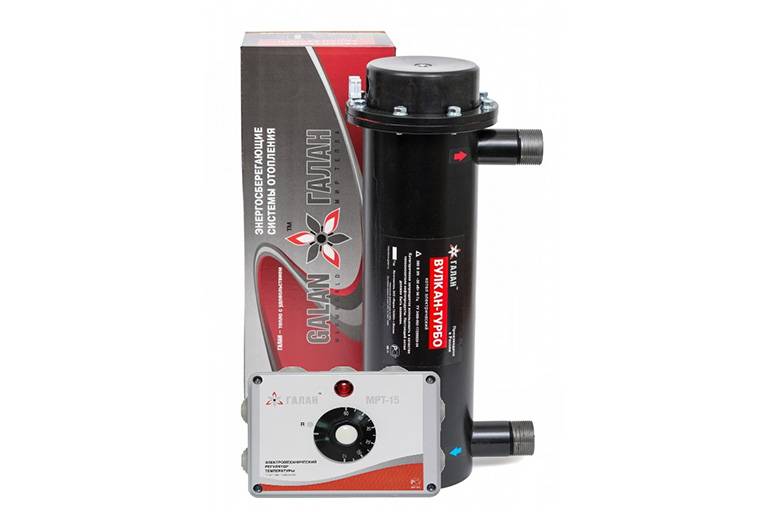

Электродные

Теплоносителем в таких устройствах выступает вода, нагревание обеспечивает электрод. Последний отдает жидкости электрический заряд, что повышает температуру благодаря собственному сопротивлению. При расщеплении воды на ионы происходит интенсивный нагрев теплоносителя. Электрокотлы электродного типа также имеют небольшой размер, удобны в эксплуатации и установке, постепенно набирают номинальную мощность. Прибор полностью безопасен: если уровень воды упадет, система автоматически выключится. Хорошо зарекомендовали себя электрические котлы отопления Галан.

У электродных систем есть существенный недостаток – электрический котел отопления для дома использует только воду, имеющую низкое удельное сопротивление (хорошо проводящую ток). Такой теплоприводник не всегда есть возможность изменить и подготовить в быстрые сроки. В процессе работы электроды растворяются, что снижает эффективность системы. Также важна постоянная достаточная циркуляция жидкости, или же вода может закипеть (оборудование отключается при сбое).

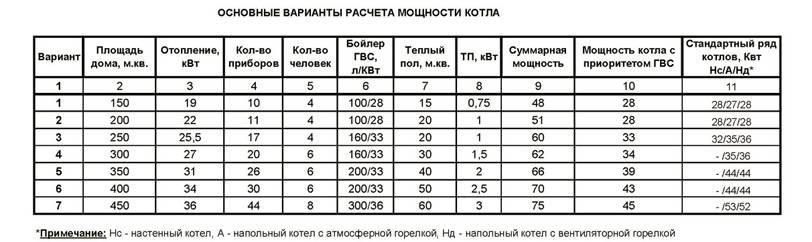

Как рассчитать мощность электрического котла

Материалы, из которых построен ваш дом, имеют разные показатели теплопотерь. Только хороший специалист учтет все теплопотери вашего дома и правильно подберет мощность котла.

Самостоятельные расчеты покажут вам лишь примерные цифры, а основную работу стоит доверить специалистам. Профессиональные теплотехнические расчеты включают следующие показатели:

температурные данные вашего региона;
информация о толщине, составе стен;
количество, размеры и качество окон;
тип разводки отопления;
высота потолков и проемов, соотношение с площадью;
информация о каждой комнате, включая число радиаторов, наличие теплых полов и бытовой техники, вырабатывающей тепло.

Если вы все же решились рассчитать мощность котла самостоятельно, предлагаем следующий метод.

Обратите внимание, что расчеты, приведенные ниже, не учитывают теплопотери отдельно взятого дома и не могут гарантировать точный показатель.

Простой метод

Расчет по квадратуре – самый простой метод вычисления ориентировочной мощности устройства. Считается, что для 1 м² площади потребуется 100 Вт при условии, что высота потолка 2,5 метра. Цифры корректируют согласно удельному показателю мощности домашнего региона. Далее приведена таблица со значениями для разных климатических зон нашей страны.

Регион	Wуд
Москва, Московская область, Центральные области Европейской части России (включая Ленинградскую на севере и Курскую на юге)	0,10-0,15 кВт/м2
Северные регионы (Карелия, Архангельская область, республика Коми и др.)	0,15-0,2 кВт/м2
Южные регионы (Воронежская, Волгоградская области, Краснодарский край и др.)	0,07-0,09 кВт/м2

Формула расчета выглядит следующим образом: W = q * S
При этом q – удельный коэффициент мощности вашей области, показатель S – площадь дома.

С помощью этой таблицы вы сможете подобрать идеально подходящий для вашей семьи электрический котел отопления.

Например, вам необходимо купить электрокотел для одноэтажного здания с общей площадью 80 м², находящегося в Московской области. По формуле выходит: (80*100) * 1,2 = 9600 Вт. Финальное значение для одноконтурного котла составит 11,04 кВт, для двухконтурного с приоритетом ГВС – 11,52.

Обратите внимание, что расчеты приблизительны и не учитывают реальные теплопотери и особенности строения.

Рассчитываем мощность

Различные инструкции советуют множество методов расчета мощности отопительного оборудования – для электрических котлов не исключение. Однако самый простой способов узнать искомое значения, проверенный многолетними наблюдениями, воспользоваться следующей формулой: W = Wуд * S

W – искомое значение мощности отопительного оборудования
S – площадь дома
Wуд – удельная мощность для различных районов страны (северные области – 0.2, южные области – 0.15, центральные области – 0.07)

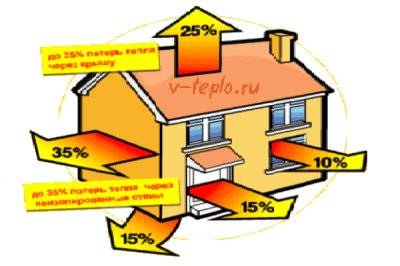

Однако на полученное значение влияет немало посторонних факторов. Чтоб не допустить большой погрешности, необходимо учесть дополнительные тепловые потери, умножив на соответствующие коэффициенты:

Если кровля не утеплена – 0.25
Если стены не утеплены – 0.35
Если установлены старые окна или происходит частое проветривание – 0.15

Подводим итоги

Безусловно, электрокотлов для отопления дома набирают широкую востребованность. Они могут использоваться в качестве основного и дополнительного источника тепловой энергии. Однако прежде чем сделать выбор, необходимо решить насколько он будет целесообразным.

Схема подключения электрокотла: надежная защита и экономия электроэнергии

Приветствую, камрады! Знаете ли вы, как выполняется подключение электрокотла к электричеству? А какие элементы должна включать обвязка котла — интересовались? Сегодня я хочу подробно и максимально доступно ответить на эти вопросы и подсказать вам, какая схема подключения электрокотла позволит вам обогреть свой дом с минимальными затратами.

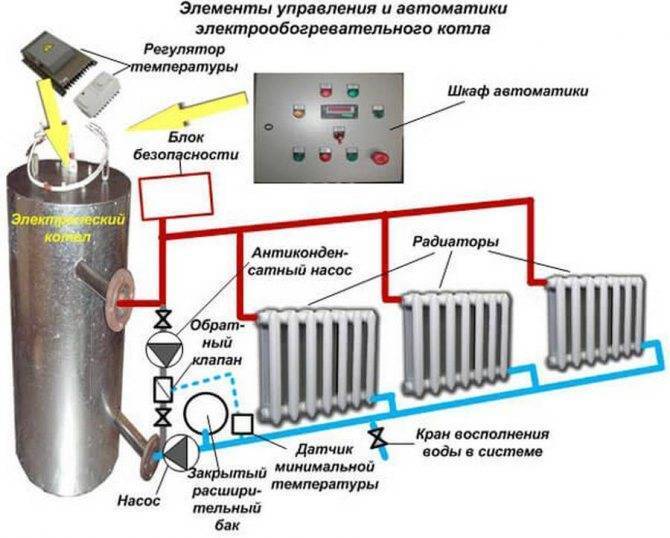

Схема электрической котельной с системой автоматического управления мощностью котла.

Прежде, чем браться за реализацию любого проекта, нужно четко сформулировать его цели. Вот их список.

Безопасность

Она состоит из трех слагаемых:

Надежное автоматическое отключение. Электрическая схема должна исключать поражение пользователя током и обеспечивать отключение питания при коротком замыкании;

Правильный расчет проводки. При работе котла на полной мощности она не должна греться: высокая температура может повредить изоляцию

Это особенно важно при скрытом монтаже проводки;

Перегрев проводки привел к пожару в подвале. К расчету ее сечения нужно отнестись максимально серьезно.

Контроль за давлением теплоносителя. При росте температуры воды или антифриза их объем увеличивается. В замкнутом контуре это означает быстрый рост давления, угрожающий трубам и радиаторам. Схема обвязки котла должна исключать превышение критического давления;

Для закрытой (то есть не сообщающейся с атмосферой и работающей с избыточным давлением) автономной системы отопления нормой считаются 1,5 кгс/см 2. максимально допустимым давлением — 2,5-3 кгс/см 2 .

Экономичность

Электрокотел — источник самого дорогого тепла среди всех современных котлов для автономного отопления. Электрическая мощность котла с минимальной погрешностью равна его тепловой мощности, то есть цена киловатт-часа тепловой энергии равна стоимости киловатт-часа электричества (на начало 2017 года — около 5 рублей).

Для сравнения — владельцу газового котла тепло обходится в 7-8 раз дешевле (около 70 копеек за кВт·ч), дровяного — вчетверо (1,2 рубля/кВт·ч).

Относительная стоимость тепловой энергии, полученной из разных источников. Цены меняются от года к году, но их соотношение остается постоянным.

Главная причина популярности электрического отопления — его полная автономность

Котлу не требуется внимание владельца от слова «совсем»: он неограниченно долго способен поддерживать в доме заданную вами температуру. Однако владельцу электрического котла, разумеется, хочется уменьшить счета за свет. О том, как это сделать, я расскажу в соответствующем разделе статьи

О том, как это сделать, я расскажу в соответствующем разделе статьи.

Производители электрокотлов

Среди наиболее известных и надежных изготовителей электрических котлов следует назвать следующие фирмы:

(Германия, Словакия)

(Германия)

(Словакия)

(Россия)

Список можно продолжать еще долго, но, для правильного понимания следует учесть, что выбор электрического котла не следует делать, исходя из наименования бренда. Здесь важны технические характеристики, мощность, тип нагревателей и прочие важные параметры.

Для работы в российских условиях гораздо предпочтительнее продукция отечественных изготовителей. Они хорошо знакомы с особенностями и условиями работы, поэтому использование российских электрокотлов позволит обойтись без дорогостоящих дополнений (импортные ИБП, дорогие запчасти и т.п.).

Преимущества и недостатки оборудования

Использование электрокотлов для обогрева помещений имеет следующие достоинства:

высокая эффективность, которая сочетается с небольшими размерами – КПД установок индукционного типа достигает 99%;
электрические теплогенераторы являются альтернативным вариантом при отсутствии подводки газа к дому;
хорошая ремонтопригодность;
бесшумная работа;
отсутствие открытого пламени;
безопасность;
не требуется наличие вытяжки в помещении;
отсутствие выбросов в атмосферу;
длительный срок службы приборов.

Имеется и ряд существенных недостатков:

создается большая нагрузка на электрическую сеть, что предъявляет высокие требования к качеству проводки в доме;
при отключении электроснабжения помещение остается без обогрева;
необходимость осуществлять предварительную подготовку теплоносителя;
затраты на оплату электроэнергии выше, чем на природный или сжиженный газ.

Также характерны недочеты для каждого типа отопительного прибора. Для ТЭНовых установок это:

образование накипи на нагревательных элементах, что приводит к падению эффективности;
большие размеры установки;
включение котла сопряжено со скачками в электросети, вызванного высокими пусковыми токами;
модели начального уровня оснащаются минимумом автоматики, поэтому часто требуется ручная настройка параметров;
вольфрамовая нить имеет ограниченный срок службы и может перегореть, поэтому периодически ТЭНы приходится менять.

В индукционных агрегатах имеются недостатки:

высокая стоимость установки;
требовательность к качеству теплоносителя;
сложность монтажа.

Несовершенство электродных приборов заключается в следующем:

требовательность к химическому составу жидкости;
обильное образование накипи;
электроды со временем частично растворяются и требуют замены;
сложная схема подключения и монтажа аппарата;
котел всегда работает на максимальной мощности и требует наличия автоматической системы включения и выключения.

Порядок сборки котла с ТЭНами своими реками

Перед тем, как сделать электрический котел своими руками, стоит позаботиться о наличии надежной линии электропитания. К обычным сетям с напряжением в 220 V и частотой в 50 Гц можно подключать лишь оборудование мощностью не более 6 кВт. Если требуется более мощный котел, для него нужно сделать трехфазную разводку и отдельный ввод.

Итак, начинаем сборку самодельного электрического котла отопления из трубы сечением 159 мм с толщиной стенки в 10 мм. Эта труба послужит корпусом котла. Для него понадобится либо изготовленная в заводских условиях полусфера сечением 159 мм и толщиной 10 мм, либо листовой металл с толщиной от 8 мм аналогичного сечения.

Свод котла, в который впоследствии будут врезаны нагревательные элементы, можно изготовить из швеллера толщиной 8 мм.

В купол котла врезаем муфту сечением ¾ дюйма. В эту муфту мы будем вкручивать сливной вентиль. Кроме того, понадобится 2 патрубка сечением 1 дюйм для притока и обратки. Резьбу на патрубках можно делать как внутреннюю, так и внешнюю. Все зависит от того, с какой вам удобнее работать.

Обратите внимание, что резьбу на патрубках и переходниках желательно нарезать сразу. Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники. Это нужно, чтобы резьба во время приваривания к своду не повредилась

Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°

Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°

Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники. Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°.

На следующем этапе приступаем к резке. Закончив с разметкой, с помощью плазменного резака вырезаем отверстия под патрубки для ТЭНов. Их резку следует выполнять только по внешнему контуру. Со всеми остальными патрубками это не имеет принципиального значения.

Приступаем к сварочным работам. Патрубки сперва перехватываем в нескольких точках, чтобы их не повело. Затем проверяем точность расположения, при необходимости слегка простукиваем молотком, а затем выполняем сплошной шов

Важно, чтобы переходники для ТЭНов в электрокотле для отопления своими руками выступали над поверхностью свода котла на 1 см

Далее необходимо убедиться, что нагревательные элементы полностью поместятся внутри корпуса электрокотла. Поэтому после наложения сплошного шва необходимо вкрутить ТЭНы в переходники.

Приступаем к вырезанию свода из швеллера. В его центре делаем отверстие для патрубка воздушного клапана, после чего привариваем сам патрубок. Сбоку делаем отверстие для термодатчика и также привариваем патрубок под него.

Все выступы, заусенцы и остатки сварочных работ необходимо тщательно зачистить с помощью болгарки. Внутренняя поверхность площадки свода должна быть идеально ровной. Патрубки для установки ТЭНов будут выступать лишь с внешней стороны на 1 см.

У нас получился довольно мощный электрокотел своими руками с 3 ТЭНами. Если вам нужен агрегат попроще, по такому же принципу его можно собрать на 1 или 2 ТЭНа.

Достоинства и недостатки

К положительным качествам электрических котлов следует отнести:

полная бесшумность во время работы;
отсутствуют запахи, опасность воспламенения топлива и прочие угрозы;
котлы поддаются ремонту, а затраты на него намного меньше, чем на восстановление агрегатов другого типа;
размеры котлов малы и позволяют размещать их в любой удобной точке отопительного контура;
нет необходимости в отведении отдельного помещения;
не нужен дымоход, узлы прохода сквозь стены или перекрытия.

Недостатками электрокотлов принято считать:

мощность агрегата более 5 кВт требует использования подключения на 380 В, что получить непросто;
полная зависимость от электросетей;
для подключения нужна отдельная линия с качественной проводкой и автоматами защитного отключения;
КПД электрокотлов сравнительно низок;
тарифы на электроэнергию высоки и различаются в зависимости от региона.

КПД электрокотлов низок, но индукционные модели являются исключением — у них коэффициент достигает 98 %.

Устанавливаем защитную аппаратуру

Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателеми УЗО, установленным в главном щите.

Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т. к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
теплогенератор нужно подбирать с минимальным запасом 20%;
если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков
в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

громкие звуки включения от срабатывания контактора или магнитного пускателя;
постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Принцип работы

Назначение котла – повышение температуры теплоносителя в отопительном контуре. Способ нагрева зависит от конструктивных особенностей аппарата.

ТЭНовые котлы

Нагревательный элемент установки представляет собой трубку из металла, внутри которой помещена керамическая крошка или кварцевый песок. В середине расположен стержень из нихрома или вольфрама. Контакты подключаются к электрическим проводам. В рабочем режиме на спираль подается напряжение. За счет высокого сопротивления она начинает нагреваться и передает тепловую энергию воде. ТЭНы размещаются внутри бака, заполненного жидкостью.

Емкость может размещаться вертикально или горизонтально. При работе котла ТЭН всегда скрывается под жидкостью, иначе нагревательный элемент быстро выйдет из строя. Для контроля температуры и давления внутри бака применяются датчики, передающие рабочие параметры в блок управления. Для обеспечения циркуляции теплоносителя в контуре, многие модели снабжены электрическим насосом.

Запуск в работу сопровождается резким скачком энергопотребления, т.к. одновременно включаются все ТЭНы. При достижении теплоносителем заданных параметров котел поддерживает температуру воды на постоянном уровне.

Индукционные котлы

Приборы данного вида используют эффект электромагнитной индукции. В катушку с заданным числом витков помещается металлический стержень. При этом образуются вихревые токи, вызывающие повышение температуры элемента. Сердечник нагревает циркулирующий теплоноситель.

Аппарат представляет собой цилиндр, по всей высоте которого встроена катушка индуктивности. Внутри располагается металлический сердечник. Свободное пространство заполнено теплоносителем. Для регулировки мощности применят тиристорные пускатели.

Индукционные установки отличаются надежностью и продолжительной эксплуатацией. КПД аппаратов достигает 99%. Использование в качестве теплоносителя обессоленной воды или антифриза избавляет потребителя от проблем с накипью.

Установки компактны, что позволяет монтировать приборы на стене помещения. Встречаются производительные аппараты, мощность которых достигает 60 кВт.

Электродные котлы

Работа этих установок основана на проводимости воды, содержащей соли металлов. Через теплоноситель пропускается ток, который вызывает ионизацию раствора. Заряженные частицы двигаются к электродам. За счет внутреннего сопротивления молекул жидкость начинает нагреваться.

Электродный котел отопления состоит из цилиндрического резервуара, внешняя часть которого покрыта изоляцией. Внутри установлен электрод, подключенный к фазе. Корпус присоединяется к нулевому кабелю. При подаче напряжения температура теплоносителя начинает резко возрастать.

Приборы, работающие на принципе ионизации раствора, отличаются компактными размерами и высокой надежностью. Мощные установки предназначены для подключения к 3-фазной электрической сети. Допускается последовательный монтаж нескольких котлов. Особенностью электродных генераторов является невозможность управления мощностью прибора. Аппарат способен работать только с полной производительностью. Регулировка температуры воды достигается отключением и включением устройства.

Последовательность работ

Схема установки обогревательного устройства выполняется по определенному алгоритму. От того, насколько точно исполняется эта схема, зависит надежность работы оборудования в будущем.

В общий комплект входят:

электрический котел;
термодатчики;
батареи;
запорная и сливная арматура;
бачок расширительный;
насос для циркуляции теплоносителя;
фильтр.

Работы начинаются с разметки и монтажа. Устройство должно находиться подальше от водопроводной трубы для того, чтобы при протечке не возникло короткого замыкания. Установка оборудования осуществляется с использованием дюбелей или болтов, причем поверхность следует разровнять как по горизонтали, так и по вертикали. Для напольных аппаратов понадобится специальный поддон.

Следующее, что нужно сделать — подключиться к системе, для чего нужно перекрыть поступление воды кранами. Присоединение осуществляется переходниками и муфтами.

Затем наступает черед электрики. В ее составе автомат-выключатель и устройство защищенного отключения нужных номиналов. Правильное подключение подразумевает наличие заземление. Проводка укладывается в кабельные каналы, защищенные кожухами. Сечение проводов должно соответствовать мощности оборудования.

Для электрического котла неообходим автомат-выключатель

Лишь по окончании работ с электрической частью схемы можно начинать тестировать работу электрокотла.

Обратите внимание! Подобные аппараты отзывчивы даже к незначительным скачкам напряжения в электросети, а значит, использование стабилизатора обязательно

Система отопления с электрокотлом схема

Электрокотел стал незаменимым помощником для жителей квартиры и частного дома. Обычно при покупке в магазине вам уже предлагают за деньги выполнить подключение котла. Везде суммы разные, но сделать эту операцию сможет каждый хозяин, который потратит 20 минут на прочтение этой статьи. Проводить установку электро котла для отопления вы сможете при помощи схем, которые присутствуют в нашем материале. И еще одно обязательное требование заключается в прочтении инструкции электрокотла, так как основная конструкция не меняется, но мелочи могут повлиять на работу агрегата в дальнейшем.

Электрический котел для отопления частного дома: как устроен котел электрический, способы монтажа
