Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки
Схема на несколько групп
Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.
Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.
Какие электроприборы должны находиться в щитке
В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.
К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.
В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.
С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.
Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.
Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался
При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее
В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.
Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.
Вариант DIN-реек в корпусе щитка
УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.
Соединительная гребенка для автоматов в электрощите
Как собрать электрощит своими руками
Watch this video on YouTube
Разберем каждый элемент ВРУ подробнее
Медные шины для подсоединения PE и N проводников в ВРУ дома
К медной шине PE все провода присоединяются при помощи болтов, шайб, гаек и гроверных шайб. Соединение должно быть сделано при помощи инструмента, а не вручную.
На медной шине PE должно быть предусмотрены места для присоединения
- Вводного PEN провода, при системе питания дома TN-C-S;
- Заземляющего проводника от заземления дома;
- Проводника от системы уравнивания потенциалов;
- Провод от разрядника (ограничителя напряжения).
Соединение шин PE и N в ВРУ дома
Напомню, что я рассматриваю, ВРУ дома при подключении питания по схеме TN, с глухозаземленной нейтралью.
Шины крепятся внутри ВРУ рядом друг с другом. По рекомендации в ГОСТ Р 51732-2001(ВРУ) нулевую рабочую шину (N) нужно располагать ниже шины PE,но, по-моему, мнению это не имеет принципиального значения. Принципиально здесь другое.
Важно! Шину PE нужно закреплять на корпус ВРУ при помощи болтовых соединений и с токопроводящим контактом. Шину N нужно закреплять на корпусе ВРУ через диэлектрические (не проводящие ток) изоляторы

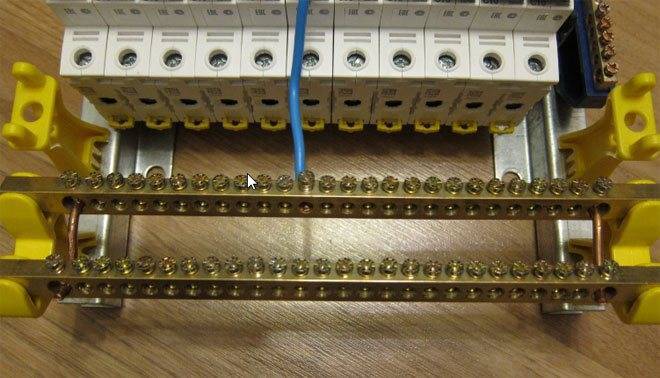

Шина PE и N должны быть соединены двумя перемычками по краям шин или одной перемычкой посередине. Сечение перемычек должно быть не меньше сечения защитных PE проводов. Соединение должно быть болтовым.
Шины PE и N должны быть помечены цветом или табличками с надписями PE и N.Провода, отходящие от шин должны иметь цвет согласно ГОСТ Р 50462: защитные PE провода в зелено-желтый цвет, нулевые рабочие провода N в голубой цвет.
Вводной автомат ВРУ
Кабель электропитания заводится на вводной автомат ВРУ. Номинал автомата выбирается согласно электропроекту. Вводной автомат защиты предназначен для защиты электропроводки дома от перегрузки и сверхвысоких токов короткого замыкания, а также преднамеренного отключения питания для технического обслуживания сети дома. Вместо вводного автомата возможна установка плавких предохранителей.
Разрядники (ограничители напряжения)
Разрядники устанавливаются после вводного автомата. Через них фазные провода соединяются с защитной шиной PE. При импульсных перегрузках разрядники срабатывают. Фазное напряжение попадает на шину PE и срабатывает защита ВРУ.
Блоки автоматов для электрогрупп дома
Эти автоматы защиты предназначены для распределения электропитания по группам электропроводки дома. Для каждой электрогруппы дома (кухня, ванная, комнаты, освещение и т. п) устанавливается отдельный автомат защиты.При необходимости устанавливаются Устройства защитного отключения(УЗО)
Распределительные автоматы должны устанавливаться таким образом, чтобы равномерно распределять нагрузку между фазами. Количество автоматов на каждую фазу должно расчитаваться с учетом коэффициента спроса. Коэффициент спроса определяет вероятность того, что все электросети будит максимально нагружены. (Читайте о коэффициенте спроса подробно).
Для ВРУ, количество автоматов рассчитывается по следующим таблицам:
Однофазная нагрузка:
Коэффициент спроса,Кспроса. | Количество автоматов,шт |
0,8 | 2-3 |
0,7 | 4-5 |
0,6 | 6-9 |
0,5 | Больше 10 |
Трехфазная нагрузка:
Коэффициент спроса,Кспроса. | Количество автоматов,шт |
0,9 | 2-3 |
0,8 | 4-5 |
0,7 | 6-9 |
0,6 | Больше 10 |
Провода для коммутации во ВРУ
- Провода должны быть разноцветными согласно ГОСТ Р. 50462.PE-желто-зеленый,N-голубой, фазные L- красные.
- Провода внутренних сетей дома на концах должны быть маркированы надписями или табличками.
- Фазные шины желательно покрасить в разные цвета или подписать L1;L2;L3.
- Все провода должны быть изолированыИзоляция должна быть рассчитана на 660 вольт. При прокладке проводов внутри ВРУ они не должны касаться токопроводящих и острых частей корпуса. На вводе во ВРУ их нужно защитить проходными втулками.
О внутреннем устройстве ВРУ все. Осталось рассказать о маркировке вводно-распределительных устройств (ВРУ)
Маркировка вводно-распределительного устройства
Как и любое электротехническое устройство вводно-распределительное устройство (ВРУ) имеет специальную маркировку согласно главы 4,ГОСТ 14254-96. По таблице ниже можно расшифровать маркировку любого ВРУ, в том числе ВРУ для частного дома.
Нормативные ссылки
- ГОСТ Р 51732-2001(ВРУ)
- ПУЭ, Правила устройства электроустановок, издание 7
- ГОСТ Р. 50462 «Идентификация проводов по цвету»
Откроются при клике.
Схема сборки
Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.
Сборка электрощита производится в следующем порядке:
- Установить DIN-рейки 35 мм для:
- Нулевой шины – на изоляторах;
- Шины заземления — непосредственно на корпус;
- Пакетников;
- Счетчика.
- Подвести вводной кабель в верхний левый угол шкафа.
- Установить там же вводной автомат.
- Установить две шины для ноля и заземления.
- Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.
Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально.
Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.
Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину).
Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток. Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.
Заглушить оставшиеся неиспользуемые отверстия для проводов.

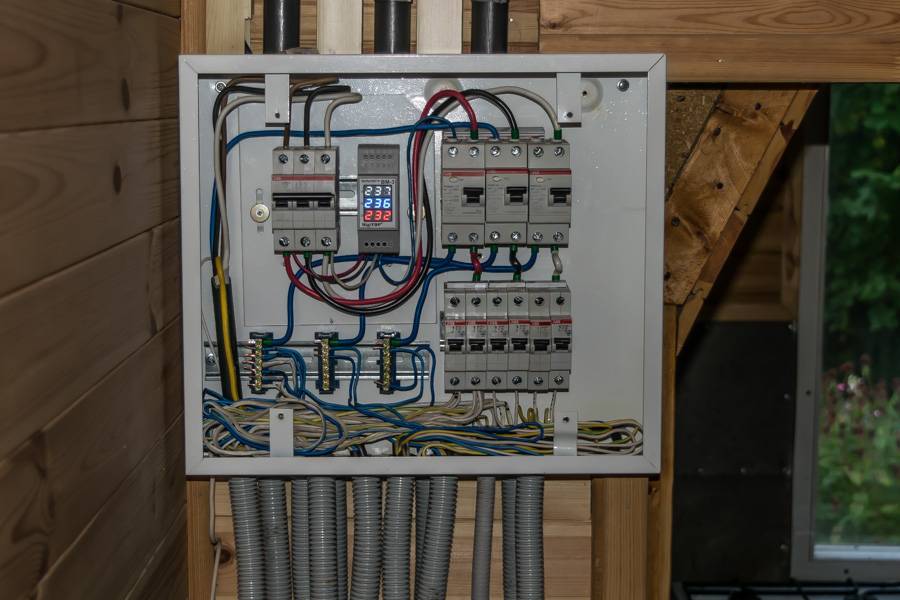

Образец схемы сборки электрощита в дачном доме представлен на этом фото:
Как правильно подключить электросчетчик и автоматы
Для безопасной работы вашего щитка применяйте несложные правила:
- используйте для монтажа однопроволочный монолитный провод;
- при использовании гибкого провода применяйте наконечники;
- используйте неразрывные перемычки;
- применяйте U-образный загиб для увеличения площади контакта.
Использование наконечников на гибкий провод
Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.
Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.
Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.
Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.
Использование U-образного загиба
Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.
Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.
Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.
Использование неразрывных перемычек
Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.
Как объединить несколько групповых автоматов в таком случае? Сделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.
Как это сделать:
- Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
- Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.
Создание схемы подключений
Схему прежде нужно начертить на бумаге, чтобы по ней можно было правильно сконструировать устройство. Сборка электрощита для частного дачного дома или небольшой квартиры может быть сделана заранее и продаваться в комплекте с ним. Можно выбрать готовые варианты посложнее, которые будут соответствовать составленной схеме.
Все существующие и запланированные в дальнейшем потребители необходимо записать. Розетки и освещение целесообразно разделить на группы, к каждой из которых выделяют отдельный автоматический выключатель. Для мощных приборов (электрического котла, бойлера, кондиционера, стиральной машины, электроплиты) делаются подключения через автоматы в щите
Важно правильно подобрать защитные аппараты для проводки, сечение которой рассчитывается по мощности потребителей. Для каждого изделия подбирается место установки на DIN-рейке, чтобы сэкономить провода и сделать шкаф наиболее удобным для эксплуатации
Как собрать и установить электрощиток в частном доме
Монтаж электрощита в частном доме – сложный процесс, который требует знаний, навыков, внимательности. Данная статья служит алгоритмом, который поможет правильно собрать щит в загородном деревянном доме, если вы отказались от услуг электрика.
Электрощиток принимает электроэнергию, распределяет ее между потребителями, защищает электроцепь от перегрузок и перепадов напряжения. Монтаж щитка начинают после того, как закончена замена электропроводки во всем доме, вывода всех проводов к месту его крепления. Чтобы составить проект щита необходимо учесть все потребители электроэнергии:
- розетки (спальни, гостиная, кухня, коридор, ванная и туалетная комнаты);
- свет (спальни, гостиная, кухня, коридор, ванная и туалетная комнаты);
- приборы с высокой мощностью (бойлер, электроплита).
Для каждой группы должен быть установлен свой необходимый автомат, для приборов с высокой мощностью надо установить автоматы на каждый прибор отдельно. Все данные по автоматам и УЗО лучше систематизировать в таблицу.
Стандартная схема распределительного щита включает в себя:
- электросчетчик;
- вводный автомат;
- резервный автомат;
- УЗО;
- заземление;
- ноль;
- фаза;
- шины на ноль и заземление;
- автомат на розетки;
- автомат на освещение;
- автомат на электроплиту.
Какие электроприборы должны находиться в щитке
В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.
К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.
В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.
С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.
Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.
Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался
При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее
В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.
Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.
Вариант DIN-реек в корпусе щитка
УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.
Соединительная гребенка для автоматов в электрощите
Как собрать электрощит своими руками
Watch this video on YouTube
Последовательность правильного монтажа электрического щита
Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.
Правильная сборка трёхфазного электрощита имеет следующую последовательность:
Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя
Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей
Использовать такое изделие проще, но его стоимость достаточно высока. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.
После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.
Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.
Устройства подключения, устанавливаемые в электрощитке
При большом количестве модульных устройств (автоматов защиты) в электрощитке, а также для удобства подключения к вводным клеммам автоматов нужно для комплектации щитка купить клемные соеденители, вводные клеммы и клемные размножители.
На фото ниже показаны разнообразные варианты клеммных соеденителей, устанавливаемых на дин-рейку.
Вводная клемма устанавливается в гнездо ввода автомата, а к контактам клеммы подключаются провода вводного кабеля.
- Соеденительная клемма;
- Разветвительная гребенка;
- Автоматы звщиты;
- Дин-рейка.
Клемные размножители. Крышка открывается:
В качестве дополнения электрощит может быть укомплектован фиксаторами для проводов и кабелей, позволяющим аккуратно уложить кабели внутри электрощитка, замком на дверцу.
На этом о комплектации распределительного щитка все!
Другие статьи раздела: Электромонтаж
- Базовые нормативы электромонтажных работ
- Вводной автомат. Расчет, выбор вводного автомата для квартиры
- Кабели с бумажной изоляцией
- Кабельный металлический лоток
- Как выбрать стильный торшер
- Как снизить цены на электромонтажные работы
- Комплектация распределительного щитка, автоматы защиты, клеммы подключения
- Магнитные пускатели: назначение, схема подключения
- Монтаж электропроводки
- Поиск исполнителя электомонтажных работ
Схемы электрощитков(функциональные)
- Схема подключения электросчетчика на 380 Вольт
- Схема электрического щита на 3 автомата защиты
- Электрическая схема щитка на 12 автоматов
- Электрическая схема щитка на 6 автоматов
- Электрическая схема щитка на 5 автоматов
- Электрическая схема щитка на 9 автоматов
- Электрическая схема щитка на 10 потребителей:9 однополюсных автоматов+1 трехполюсной+2 двухполюсных автомата,питание 380 Вольт
Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы
- Щиток Квартирный:5 групп для 20 потребителей,питание 380 Вольт;
- Щиток Квартирный:4 потребителя,питание 380 Вольт;
- Щиток Квартирный:8 потребителей,питание 380 Вольт;
- Щиток Квартирный:10 потребителей;
- Щиток Квартирный:10 автоматов защиты;
Компоненты электрического щита
Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.
Автоматические выключатели
Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.
УЗО и диффавтоматы
Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.
Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.
Реле контроля напряжения
Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.
Шины заземления и зануления
Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.
Гребенчатая шина
Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.
Прочее оборудование
В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.
Порядок сборки
После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:
Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.
От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.
Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:
Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.
Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.
Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:
В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.
Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к
важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе
Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар
Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.
Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.
Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:
