Автоматический выключатель дифференциального тока — что это такое и для чего нужен

Необходимость в защите электросети

Домашняя электросистема – это сложная разветвленная сеть, состоящая из множества контуров – осветительных, розеточных, отдельных силовых и слаботочных. В нее включены все электроустановки, которыми приходится пользоваться ежедневно. Самыми простыми среди них являются розетки и выключатели.

В процессе эксплуатации домашних электроприборов возникают непредвиденные ситуации, результатом которых становится выход из строя отдельных контуров, устройств, а также несчастные случаи.

Причинами неприятностей становятся следующие явления:

  • излишняя нагрузка на линии электропитания;
  • токи утечки;
  • короткие замыкания.

С перегрузкой можно столкнуться, если использовать новое мощное оборудование в квартире со старой проводкой. Кабель не выдерживает суммарной нагрузки, перегревается, оплавляется и выходит из строя.

Великолепный образец необдуманного применения удлинителя китайского производства без предохранителя вкупе с тройниками. Одновременное использование нескольких приборов на одной силовой линии может вызвать оплавление контактов и изоляции, а также возгорание

Опасность возникновения токов утечки появляется, когда изоляция электрокабелей и приборов приходит в негодность, неправильно произведен монтаж или выполнено заземление оборудования.

Если сила тока поднимается выше значения 1,5 мА, воздействие электричества становится ощутимым, а более 2 мА вызывает судороги.

К непоправимым последствиям приводит и короткое замыкание, возникающее из-за непреднамеренного соединения нуля и фазы. Результатом образования электродуги является возгорание отдельного участка проводки, а нередко – окружающих предметов

Чтобы защитить оборудование, собственность, а главное – жизнь и здоровье жильцов, применяют приборы аварийного отключения. Без них современная система электропроводки в квартире или частном доме считается неполноценной и опасной.

Подключение

Подключение дифавтомата – весьма несложный процесс. Верхняя часть дифференциального автомата содержит контактные пластины и зажимные винты, предназначенные для подключения нуля N и фазы L от счётчика. Нижняя часть располагает контактами, к которым и подключается линия с потребителями.

Подключение дифавтомата можно представить следующим образом:

  1. Зачистка концов проводников от изоляционного материала примерно на 1 сантиметр.
  2. Ослабление зажимного винта на несколько оборотов.
  3. Подключение проводника.
  4. Затягивание винта.
  5. Проверка качества крепления простейшим физическим усилием.

Выбор между конфигурацией УЗО + автомат и обычным дифавтоматом должен обуславливаться наличием места в щитке и ценой самих устройств. В первом варианте сложность монтажа слегка возрастёт.

В случае с однофазной сетью в 220 В, используемой в большинстве квартир и домов, необходимо использовать двухполюсное устройство. Монтаж дифференциального автомата в данном случае можно провести двумя способами:

  1. На входе после электросчётчика для всей квартирной проводки. При использовании данной схемы питающие провода подключаются к верхним клеммам. К нижним же подаётся нагрузка от различных электрических групп, разделённых автоматическими выключателями. Существенным минусом данного варианта является сложность поиска причины выхода из строя в случае срабатывания автоматики и полное отключение всех групп при неполадках.
  2. На каждую группу потребителей по отдельности. Этот метод применяют для защиты в помещениях, где отмечается повышенный уровень влажности воздуха – ванные, кухни. Актуален метод и для мест, где электробезопасность должна быть на высшем уровне – например, для детской. Понадобится несколько дифференциальных автоматов – несмотря на большие затраты, данный способ является наиболее надёжным и гарантирующим бесперебойное электроснабжение, а срабатывание любого из дифавтоматов не заставит сработать остальные.

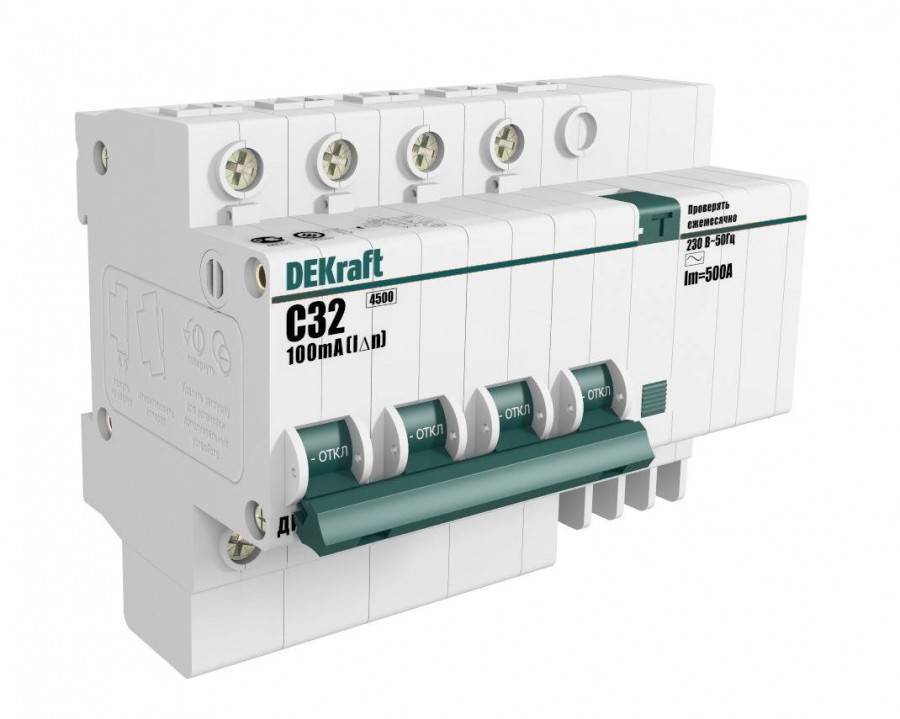

При наличии трёхфазной сети в 380 В нужно применять четырёхполюсный дифавтомат. Вариант используется в новых домах или коттеджах, где устройству необходимо выдерживать высокие нагрузки от электроприборов. Использовать такое подключение дифавтоматов можно и в гаражах в связи с возможным использованием мощного электрооборудования.

Можно сделать вывод, что схема подключения дифференциальных автоматов мало чем отличается от аналогичных схем для УЗО. На выходе устройства должны быть подключены фаза и ноль от защищаемого участка сети. Безопасность именно этой группы и будет контролироваться.

Дифференциальные автоматы успешно применяются и в однофазных, и в трёхфазных сетях переменного тока. Установка такого устройства значительно повышает уровень безопасности при эксплуатации электроприборов. Кроме того, дифференциальный автомат может поспособствовать предотвращению пожара, связанного с возгоранием изоляционного материала.

Чем отличается УЗО от дифавтомата

Как правильно подобрать УЗО для квартиры или частного дома

Схема подключения УЗО и автоматов в щитке

Что такое УЗО — назначение, принцип действия, маркировка и виды

Что такое реле напряжения и для чего оно нужно в квартире

Почему при включении или во время работы стиральной машины выбивает пробки, УЗО или дифавтомат

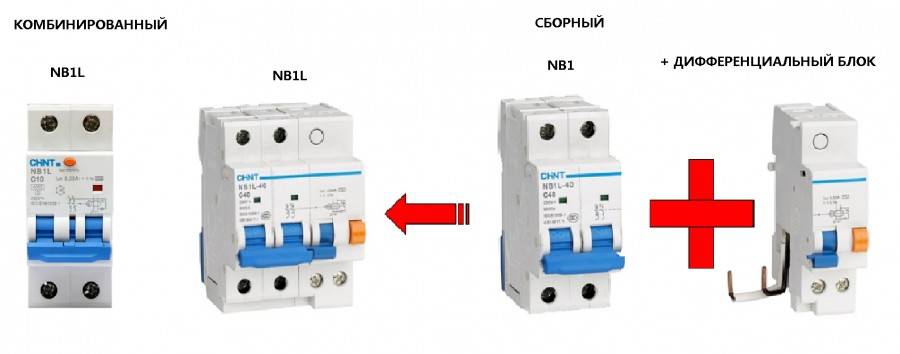

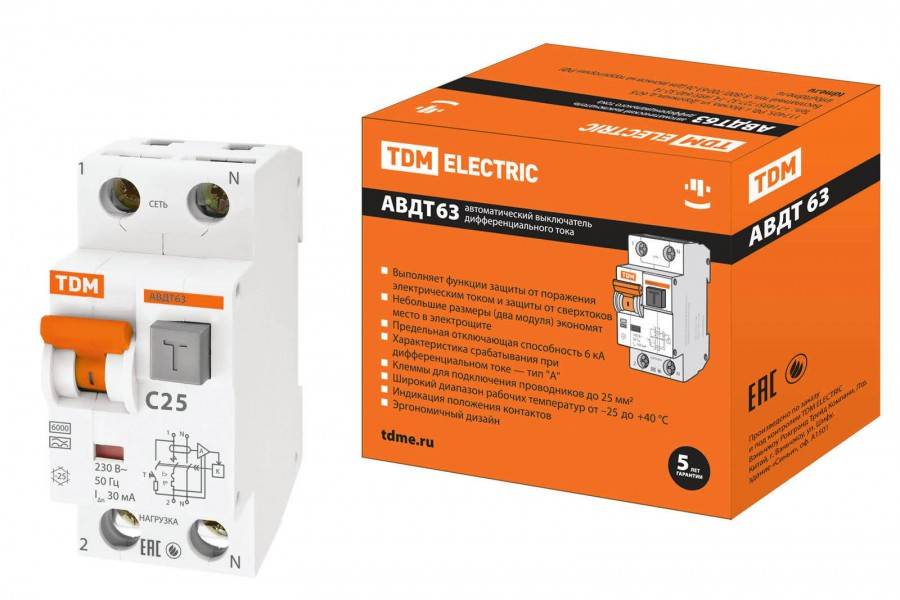

Что такое дифференциальный автомат и как он работает

Дифференциальный автомат — защитное устройство, при аварийной ситуации отключающее одновременно и фазу, и ноль. Причем отслеживается одновременно наличие короткого замыкания (КЗ) и отключение линии при этом состоянии, а также наличие токов утечки, также с отключением питания. Если быть точным, то функции этого устройства такие:

  • отслеживание токов КЗ и отключение линии при возникновении ситуации;
  • отключение при перегрузке (когда ток превышает максимальное значение, что приводит к перегреву проводов, возможному повреждению изоляции);
  • наличие токов утечки (кто-то прикоснулся к токоведущим частям, возникла утечка за счет повреждения изоляции).

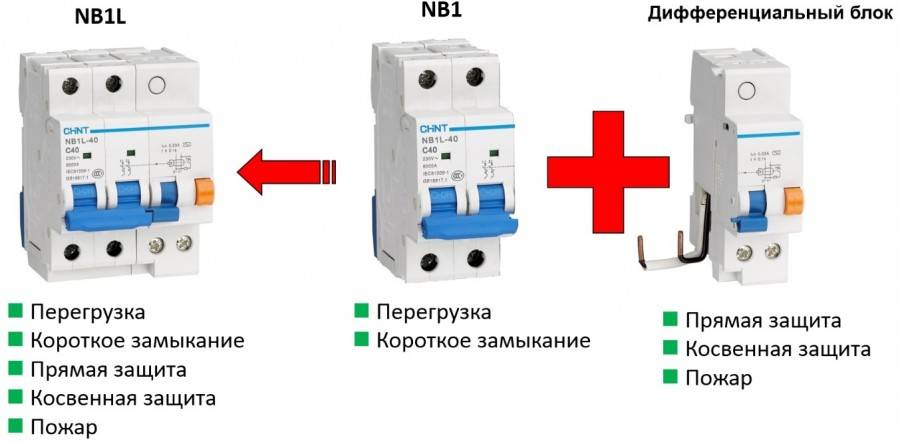

То есть, дифавтомат выполняет функции связки УЗО+автомат защиты. Фактически это два этих устройства в одном корпусе. Это и хорошо, и плохо.

Дифференциальный автомат выполняет функции УЗО и автомата, а места занимает меньше

Плюсы и минусы

Главный аргумент в пользу дифавтомата — ваша проводка и ваша безопасность под защитой (если все сделано правильно). Второй положительный момент в том, что выбрав подходящий номинал по току, нет необходимости думать о правильном подборе УЗО, так как он «встроен» внутрь. Еще один плюс — в шкафу они занимают меньше места, чем два устройства (если брать их одной фирмы, одной линейки). И еще: подключение в электрическом шкафу более простое — меньше шансов запутаться.

Теперь о недостатках. При сработке некоторых моделей, не оснащенных соответствующими флажками, определить что явилось причиной срабатывания — «КЗ» или утечка — невозможно. Это значительно усложняет поиск неисправности. Выход — ставить устройства с флажками. Второй минус — при выходе из строя только одной «части» дифавтомата, придется менять его полностью. А это значительно дороже, чем замена отдельно УЗО или автомата.

Еще такой момент: не во всех населенных пунктах имеется достаточный выбор этих устройств. Так что, при необходимости замены, возможно, придется сидеть без света дольше — ждать пока доставят нужный. Выход есть и тут — ставить дифференциальные автоматы в ключевых местах. Именно там, где они нужны.

Где лучше установить дифавтомат вместо УЗО

Если сеть простая и не планируется установка защитных автоматов на группы потребителей, вместо УЗО на входе лучше поставить дифавтомат. Такая простая сеть часто бывает на дачах — несколько розеток да ламп для освещения. После счетчика лучше установить дифференциальный автомат, а не УЗО. Это значительно повысит безопасность вашей сети.

Второй момент, где лучше установить дифференциальную защиту — на мощном потребителе, особенно если в процессе используется вода. Также поступают если линия идет в подвальное помещение, на уличное освещение, баню, другие отдельно стоящие строения.

На этих же позициях можно поставить УЗО+автомат. Это равноценная замена, но сложность схема при этом возрастет. Только учтите, что для того чтобы отключалась не только фаза, но и ноль, необходимо устанавливать двухполюсные автоматы.

https://youtube.com/watch?v=KCgapp3Vxxc

Основные критерии выбора

Выбирать дифференциальный автомат можно по следующим критериям.

По фазности

Трехфазные устройства имеют “ноль” и три проводника, к которым присоединяют фазы. Автомат имеет средние размеры, что является оптимальным для 6-7 модулей, иногда встречаются модели на 2-4 модуля. Однако, эти приборы значительно меньших габаритов, чем остальные автоматы.

По номиналу напряжения

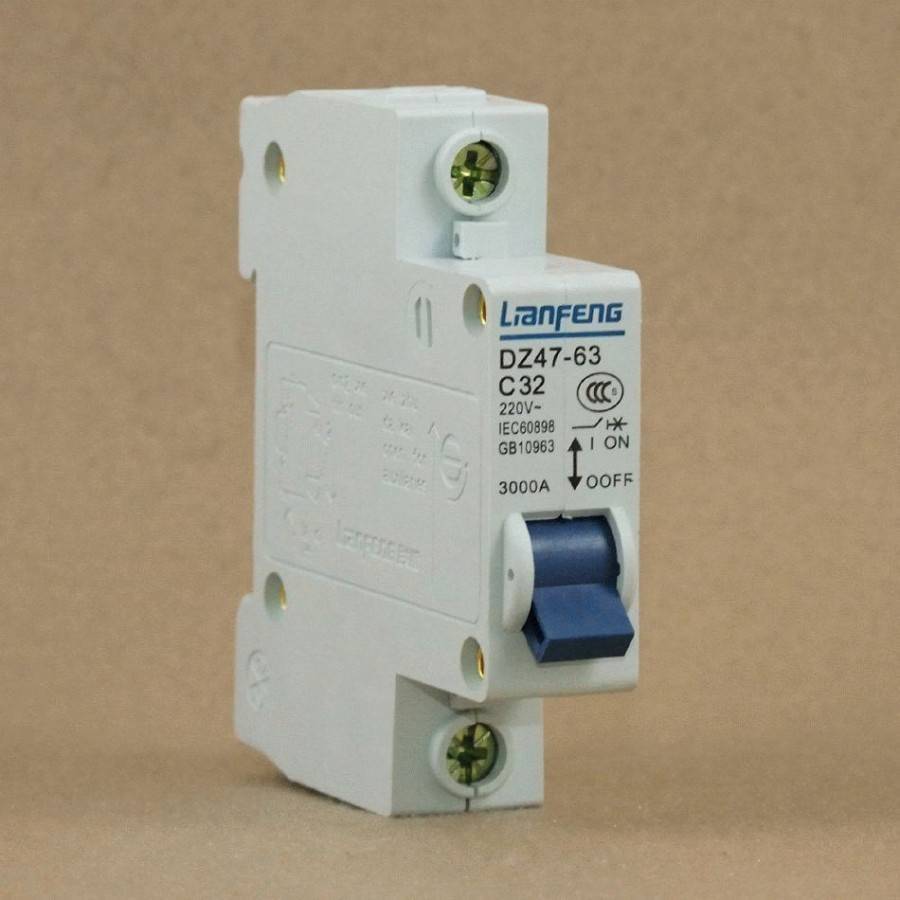

Для однофазного автомата подойдет 220 В, для трехфазного – 380 В. По сути, дифференциальный автомат abb – это выключатель автоматического типа, обозначаемый заглавной буквой латиницы, которая ставится впереди цифрового значения тока. В домашних условиях чаще всего эксплуатируют приборы с обозначением «С».

Наиболее популярными являются автоматы для стандартной домашней розетки, с маркировкой С16, а С25 применяются гораздо реже. Автоматы С6 или С10 используют в освещении. Приборы с обозначением С50, С63, С80, С100 в основном эксплуатируют для дома или квартиры.

По классу и типу

Токи утечки бывают двух видов: “АС” и “А”, которые срабатывают на утечку синусоидального и постоянного токов соответственно. Например, домашних электроприборов подойдут приборы типа А, так как АС будет мало эффективен.

Идеальным работоспособным состоянием прибора считается наличие исправных проводников: ноль и фазы. При неблагоприятном стечении обстоятельств возможно повреждение фазного проводника, но только не нулевого.

При поврежденном «нуле» защита не будет функционировать, из-за отсутствия электропитания. Чтобы этого избежать стоит применить реле, которое защитит «ноль» от повреждений. Для контроля работоспособности прибора нужно установить данный компонент.

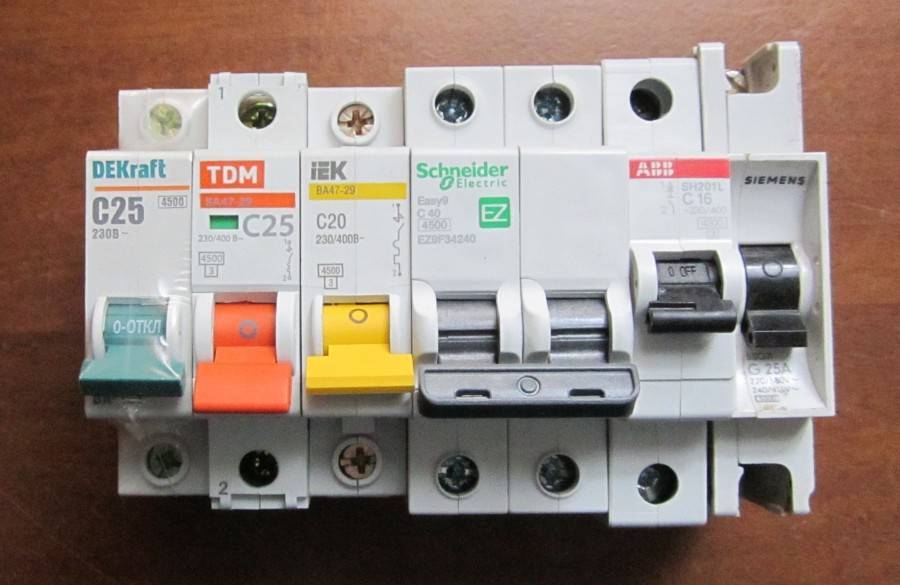

По изготовителю

Всем известно, что на качестве экономить не стоит. Поэтому не гонитесь за дешевыми устройствами, а приобретите качественный товар проверенных производителей. Перед покупкой обязательно проверьте изделие, хотя бы визуально, так как легко можно натолкнуться на подделку.

Защита от перегрузок и короткого замыкания

Теперь поговорим о том, как работает дифференциальный защитный автомат при возникновении в цепи короткого замыкания и при значительном росте напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

В составе АВДТ имеется два расцепителя, работающих независимо друг от друга. Каждый из них предназначен для обесточивания сети при появлении разных нарушений.

На видео внутреннее устройство дифавтомата:

Защиту от перегрузок линии обеспечивает тепловой расцепитель, роль которого выполняет пластина из двух металлов с разным коэффициентом расширения (биметаллическая).

Когда напряжение в цепи превышает величину номинального, пластинка начинает нагреваться, что приводит к ее изгибанию в сторону отключающего элемента. Касаясь его, она вызывает срабатывание АВ.

От сверхтоков короткого замыкания сеть защищена электромагнитным расцепителем, который представляет собой соленоид с сердечником. При резком росте силы тока, свойственной КЗ, возникает электромагнитный импульс. Под его воздействием в течение долей секунды расцепитель вызывает срабатывание выключателя и прекращение подачи электроэнергии в линию.

Когда неисправность будет устранена, прибор можно снова включить вручную. Следует, однако, помнить, что если параметры сети после отключения АВ нормализовались очень быстро, устройству нужно дать немного времени на полное остывание. Если включать нагретый аппарат, это отрицательно повлияет на срок его службы.

С заземлением или без

Дифференциальные автоматы ставят в сетях с заземлением и без. В случае наличия заземления все работает идеально — при появлении проблем отключены фаза и ноль, а «земляной» провод является действующей защитой.

Заземление всегда ведется отдельным проводом

При использовании металлических электрических щитов крайне важно, чтобы из корпус был заземлен, так как всегда есть вероятность, что на нем появится потенциал. Если заземления нет, прикоснувшись к корпусу щита вы окажетесь под напряжением

Что будет дальше зависит от того, на чем и в чем вы стоите, за что держитесь и т.д. При наличии заземления потенциал «уйдет» по цепи наименьшего сопротивления, и все что вы почувствуете, в худшем случае, — некоторый «удар», а вообще, скорее ощущения на уровне «пощипывания». Именно по этой причине ПУЭ настаивает на наличии рабочего заземления, потому что даже грамотно составленная схема без него не полностью безопасна.

Временная, токовая характеристика

Данный параметр предопределяет возможность выдерживать автоматом переходные токовые броски. Т.е. в процессе пуска электрооборудования происходит скачок тока в сети, чтобы автомат не реагировал на такие резкие изменения, он может отличаться по конструкции магнитного выключателя.

В целом, различают три вида автоматов: категория B – автомат может выдерживать кратковременное превышение тока в пять раз, относительно номинального, категория C – в десять раз и категория D – в 20 раз соответственно.

Выбор той или иной категории предопределяется видом нагрузки: активная, индуктивная или емкостная.

Преимущества и недостатки

Просматривая фото дифференциальных автоматов многие интересуются в первую очередь тем, какие есть плюсы и соответственно минусы у них. Так вот самый основной, неоспоримый аргумент за приобретение дифавтомата – это то, что в случае правильной установки ваша личная безопасность, как и ваша проведенная проводка будут под абсолютной защитой.

В шкафу они безусловно занимают намного меньше свободного места, нежели два различных устройства даже если вы их приобретёте одного бренда и от одной линейки производителя.

И в завершение стоит подчеркнуть ещё одно преимущество, которое заключается в том, что шансов что-то перепутать при подключении в электрическом шкафу намного меньше, поскольку сама установка достаточно простая.

Однако минусы конечно также присутствуют. При сработке ряда моделей, которые не оснащены необходимыми флажками, самостоятельно определить, что стало основной причиной срабатывания просто не удастся. Конечно, анализируя типы дифференциальных автоматов этот факт стоит учесть, поскольку он заметно усложняет поиск какой-либо неисправности. Самый простой выход из такой ситуации – это установка всех устройств исключительно с дополнительными флажками.

Не менее существенным минусом является тот факт, что в случае неожиданного выхода из строя какой-либо «части» дифавтомата, вам в любом случае необходимо будет полностью его заменить. Это обойдется вам намного дороже, нежели простая замена по отдельности автомата, УЗО.

Что лучше — электромеханическое или электронное исполнение?

Дифференциальные автоматы могут изготавливаться как с электромеханическим устройством защитного отключения, так и с электронным.

Электромеханическое устройство не требует для работы дополнительного электропитания. Энергия для срабатывания катушки отключения, выводящей устройство из включенного состояния, берется от источника тока утечки. Дифференциальный трансформатор, регистрирующий эти токи, имеет большие габариты. Это сказывается на компактности прибора в целом.

Электронные аналоги, помимо датчика тока утечки и отключающей катушки, содержат электронную схему с усилителем сигнала. Небольшой по величине сигнал от датчика увеличивается до амплитуды и мощности, достаточной для работы катушки расцепителя. Такие дифавтоматы компактнее.

При обрывах нуля питающей линии дифференциальные автоматы  с электронной схемой управления становятся бесполезными. Напряжение питания электроники пропадает, что не дает возможности отключить устройство. Поэтому, несмотря на компактность, применять такие приборы целесообразно только в комплекте с реле напряжения.

Исходя из вышеизложенного, можно определится, какое исполнение прибора более приемлемо в конкретном случае.

Различные типы дифференциальных автоматов могут с успехом применяться в однофазных и трехфазных сетях переменного тока. Такие устройства способствуют повышению уровня безопасности в процессе эксплуатации различных электроприборов.

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Выбор дифференциального автомата особенности

Все дифференциальные автоматы оснащены тестовой кнопкой для проверки его работоспособности. Не стоит пренебрегать безопасностью и провести тестовую проверку утечки тока. Перед тем, как устанавливать автомат, нужно понимать, какими возможностями он обладает. Также необходимо подсчитать общее число потребителей, питающихся от сети. Такая ясность будет полезной при выборе дифавтомата и поможет избежать отклика устройства по причине чрезмерной перегрузки сети.

Также не стоит подключать дифференциальные автоматы абсолютно во все сети. В основном их ставят на розетки и линии из кабелей. Очень часто дифзащитой не оснащают электрические плиты или линии для освещения.

Не воспринимайте услышанное, как призыв пренебрегать защитой для таких линий, но когда в щите ограниченное место, то лучше использовать его рационально. Для подключения обычных кабельных линий для электрической плиты либо систем освещения можно использовать стандартный автоматический выключатель. Но никак не стоит игнорировать, к примеру, розетки в спальне.

Также ответственно стоит подойти не только к выбору дифференциального автомата, но и к его установке – ведь при некачественной установке защита может не сработать, и человек попадет под воздействие электрического тока.

Описание прибора

В данном устройстве соединены в единое целое все защитные функции от электротока, при этом внешне оно выглядит компактно и достаточно привлекательно. Многофункциональное и не громоздкое устройство легко монтируется в распределителе.

Стоимость его отнюдь недешевая в сравнении с другими приборами, используемыми для защиты от отключений, но случаются и исключения из правил, когда средства экономятся благодаря ему.

На первый взгляд, кажется, что приборы для защиты от отключений и дифф автоматы абсолютно одинаковы и не имеют отличий. Но это совсем не так. Приборы защиты служат защитным фактором от действия электротока, при этом дифф автомат является защитным устройством сети от внезапных замыканий или перенапряжений.

Какие бывают аналоги?

Функции защиты от короткого замыкания и токовых перегрузок выполняют электрические автоматы (АВ), давно вытеснившие из обихода пробковые предохранители. Срабатывание по токовым утечкам обеспечивают изделия, сравнительно недавно ставшие обязательным элементом электрических сетей, получившие название устройства защитного отключения (УЗО). В последнее время особую популярность приобретают дифференциальные автоматы, обладающие защитными функциями, как от коротких замыканий, так и от токов утечек. Человек, особенно не искушенный в вопросах электротехники, порою не может решить, что выбрать в качестве защиты электрооборудования электрической сети, дифференциальный автомат или сочетание автоматического выключателя и УЗО.

На вопрос, в пользу какого оборудования сделать выбор, однозначного ответа нет, потому что и дифавтомату, и устройству защитного отключения свойственны, как преимущества, так и недостатки. В конечном счете, все зависит от конкретных обстоятельств. В одной из своих статей мы рассматривали вопрос, что выбрать: дифференциальный автомат или УЗО.

Это интересно: Правильный выбор УЗО: разбираем по порядку

Подключение

Схема подключения дифференциального автомата достаточно проста. Целесообразно рассмотреть ее на примере одной из наиболее популярных моделей этого устройства ВД1 – 63.

Для работы этого дифавтомата в однофазной сети нужно использовать нулевой и фазный провода, которые подсоединяются к соответствующим клеммам устройства ВД1 – 63. Входные клеммы выключателя дифференциального тока ВД1 – 63 расположены в верхней части его корпуса и имеют маркировку «N» и «1», соответствующую нулевому и фазному проводу.

Подключение дифавтомата ВД1 – 63 выполняется по схеме, представленной на рисунке.

Такое устройство защищает от возникновения токов в цепи заземления сразу несколько групп потребителей. Если в одном из элементов электрической сети возникнет ток утечки, то автоматом ВД1 – 63  будут немедленно отключены все потребители. Достоинством такой схемы является ее простота, а также небольшое количество элементов, не загромождающих пространство в электрическом щите. Эта схема может быть использована в тех случаях, если необходимо обеспечить защиту небольшого количества потребителей.

Для устранения недостатка, связанного с неизбирательностью защиты, обеспечиваемой дифавтоматом ВД1 – 63, используется подключение аналогичных устройств на каждую группу потребителей. Линейка номинальных токов для автоматов ВД1 – 63  достаточно широка и включает в себя стандартные значения от 16 до 100А. Разветвленная схема подключения является более дорогой и сложной в монтаже, соединение ее элементов требует гораздо большего места в распределительном щитке. Однако применение подобной защиты существенно повышает ее надежность и селективность.

Где устанавливается

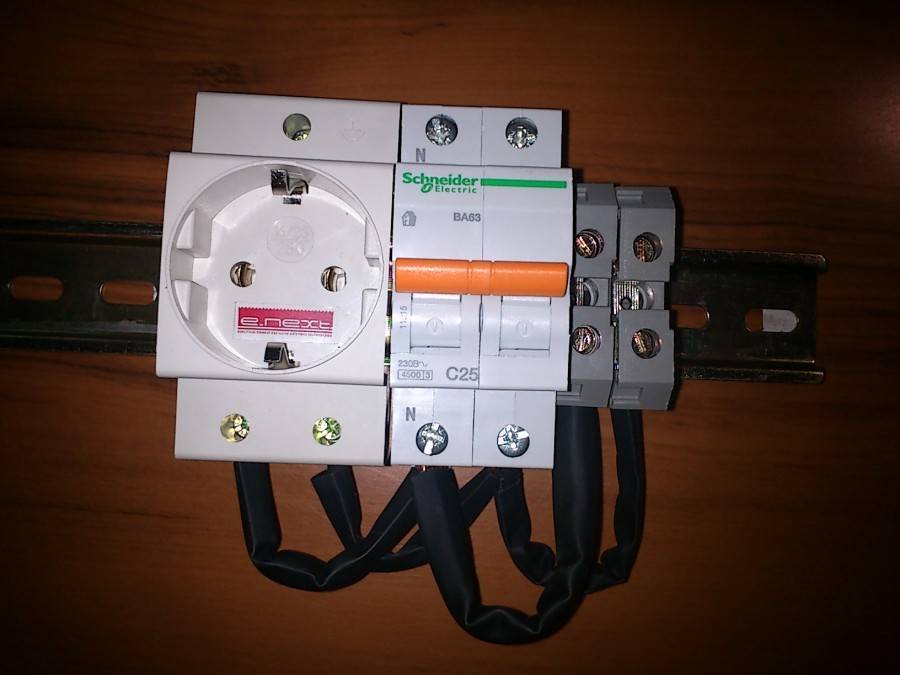

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

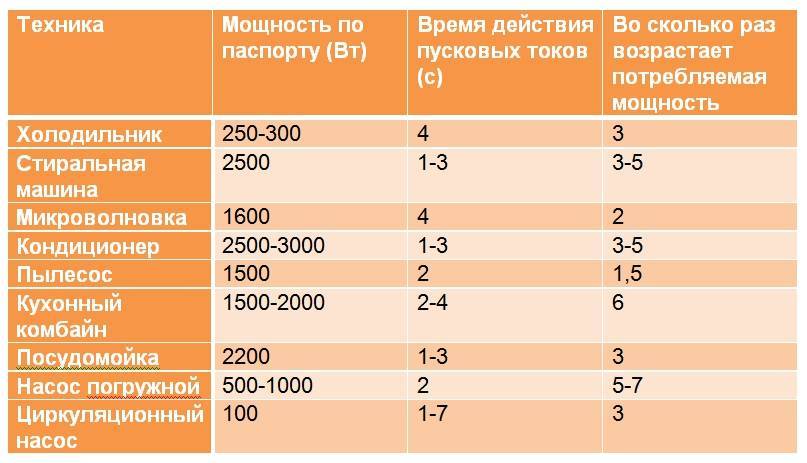

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Что лучше выбрать УЗО или дифавтомат

Итак, как видно, дифавтомат является самым усовершенствованным и полноценным устройством в отличие от УЗО и обычного автомата. Дифавтомат рекомендуется ставить для защиты наиболее важных линий и узлов в электрике. Стоимость дифавтомата достаточно высокая, поэтому при экономии лучше где-то использовать УЗО и обычные автоматы.

Например, на розетки и освещения лучше устанавливать 16 и 10 амперные автоматы, через вводный дифавтомат. Это позволит сэкономить на покупке дифавтоматов на каждую из линий, чтобы защититься от утечек тока в проводке. При этом УЗО лучше все-таки устанавливать на отдельную линию, которая идёт в ванную комнату и т. д.

Есть у дифавтомата и недостатки. Например, при срабатывании защиты очень сложно определить, какая именно возникла проблема (утечка тока или КЗ). Также, стоимость дифференциального автомата высока, что существенно ограничивает его применение.

Иностранные модели

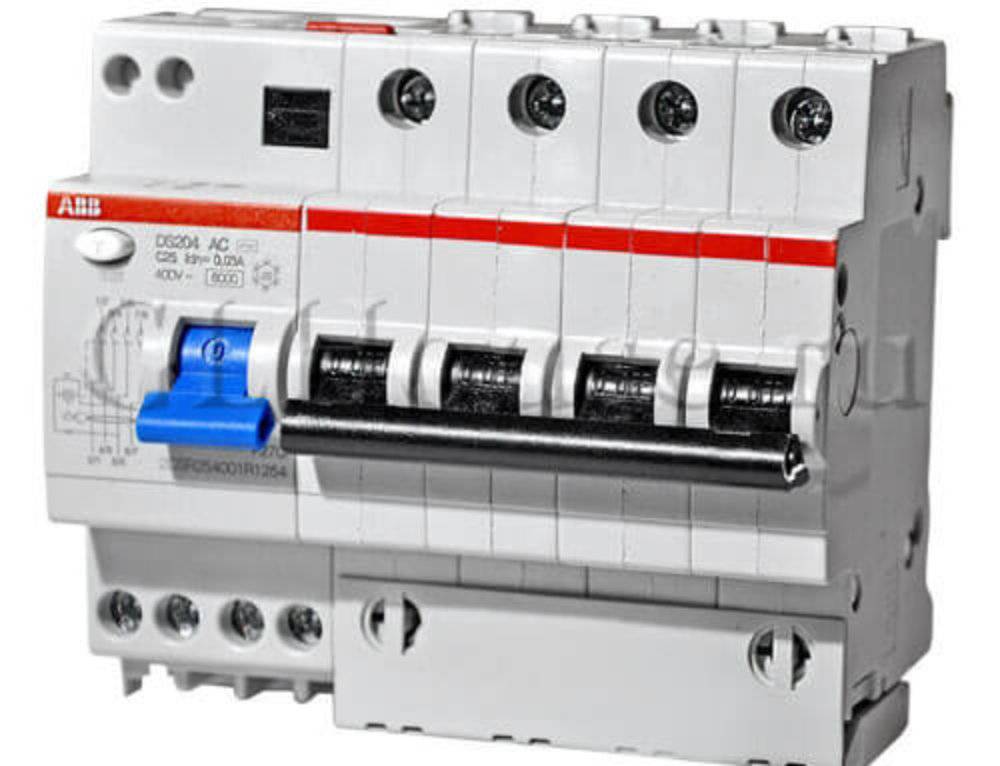

ABB – это самая известная, пожалуй, марка на рынке автоматических защитных устройств, которую выбирают сотни тысяч покупателей. Принадлежит совместной шведско-швейцарской компании. В настоящее время производства размещены более чем в ста странах. По многочисленным отзывам, компания выпускает одни из лучших дифавтоматов. Цена может колебаться от 2000 до 4000 рублей на однофазные устройства, в зависимости от параметров и модели.

Бренд Siemens продукции немецкого предприятия, имеющего давнюю историю. Выпускает много видов промышленной и бытовой техники. Специализация на электротехнических изделиях отсутствует. Видимо поэтому качество несколько ниже, чем у предыдущих производителей. Цена изделий – 2000-5000 рублей.

Схемы подключения

Дифавтомат на вводе

Вне зависимости от схемы подключение автоматов производится на фазу или нейтраль только той цепи, для защиты которой они нужны.

АВДТ на вводе

Прибор устанавливается в щиток и защищает ответвления проводки и группы, к которым подкинут. Вводный автомат нужно подбирать с учетом мощности и рабочих особенностей сети. Вначале ставится счетчик, а потом аппарат. Все электроконтуры подводятся на выход АВДТ. Для каждой цепи монтируется индивидуальный концевой выключатель.

Токовую нагрузку требуется подбирать с учетом мощности единовременно включенной бытовой техники и параметрами электрического счетчика. Автомат должен срабатывать раньше, чем предохранитель учетного устройства.

Данное соединение имеет несколько плюсов:

  • экономия средств на покупку одного прибора;
  • компактность щитка – автомат не занимает много места.

Недостатки подключения – длительный поиск неисправной ветки, причины сбоя и полное обесточивание помещения при проблемах.

Двухуровневое подсоединение

Двухуровневое подключение

Подключить к разветвленной сети автомат нужно поярусно. На первом уровне после счетчика ставится АВДТ – через него проходит основная нагрузка. Выходные кабели подкидываются на автоматы по количеству контуров помещения.

На втором уровне можно подсоединить маломощные устройства с минимальным порогом токовой утечки. Отдельный контур понадобится выделить под стиральный прибор, джакузи, душевую кабинку с электроподогревом.

Двухуровневая система имеет несколько преимуществ:

  • безопасность – сеть защищена от перепадов напряжения и короткого замыкания;
  • надежность – аппарат первого уровня дублирует работу последующих УЗО и выключает энергию одновременно с ними;
  • быстрое обнаружение неисправного участка;
  • обесточивание только одного помещения на время ремонта;
  • возможность реализации при многоконтурной разветвленной линии.

Минус схемы – затраты на приобретение дифавтоматов и поиск места для их монтажа.

Одноуровневый тип подключения

Подсоединение похоже на одноуровневое с разницей в том, что общий аппарат не ставится. Для упорядочивания кабелей и простоты монтажных работ используется коммутационная шина. Недостаток способа заключается в отсутствии дублирующего прибора с дополнительной защиты.

Монтаж дифавтоматов без заземления

В домах старой застройки заземление не предусматривалось, поэтому на сегодняшний день существуют риски поражения током жильцов и поломок техники.

Особенность подключения защитного дифавтомата к незаземленной однофазной или трехфазной сети заключается в функциональной замене устройством провода земли. После обнаружения токовой утечки происходит быстрый разрыв цепи. Прибор обеспечивает дополнительную защиту бытовой техники от влияний перепадов напряжения или коротких замыканий.

Особенности схемы для трехфазной линии

Трехфазная сеть с напряжением 380 В организуется в магазинах, гаражах, промышленных помещениях. Чтобы правильно и быстро подключить защитный дифавтомат, необходимо учитывать алгоритм для линии в 220 В.

Подсоединение проводов осуществляется зажимными клеммами по маркировкам на корпусе прибора:

  • фазный провод обозначается буквой L;
  • нейтральный кабель маркируется как N;
  • для обозначения подводящего проводника используется цифра 1;
  • отводящий провод обозначается цифрой 2.

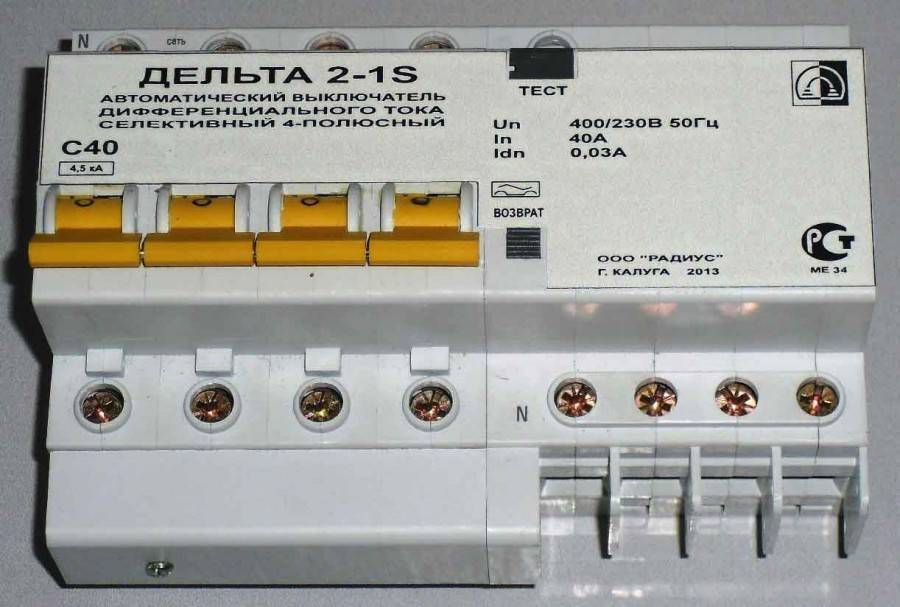

Нюансы установки селективных моделей

Селективный дифференциальный автомат

Применение селективного дифавтомата как основного устройства допустимо только в двухуровневой схеме. Аппарат с маркировкой S имеет большее время срабатывания и деактивирует приборы второго уровня без отключения линии.

Селективные приборы могут подключаться так:

  • ток утечки фиксируется автоматами двух уровней, срабатывающими по принципу случайности;
  • если время срабатывания основного АВДТ больше, аппарат второго уровня срабатывает в первую очередь;
  • при поломке обесточивается один контур, остальная линия находится под напряжением.

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

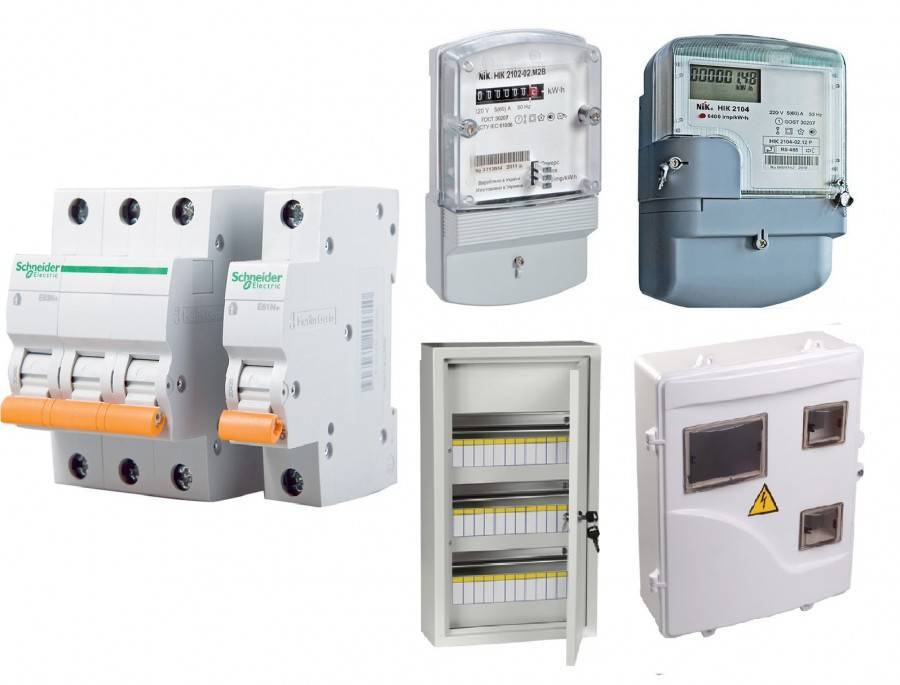

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов.

При подключении пары АВ+УЗО расклад такой:

  • фазный провод присоединяется к клемме АВ;
  • соединяется перемычкой выход автомата и L-клемма УЗО;
  • выход фазы УЗО направляется к электроустановкам;
  • нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

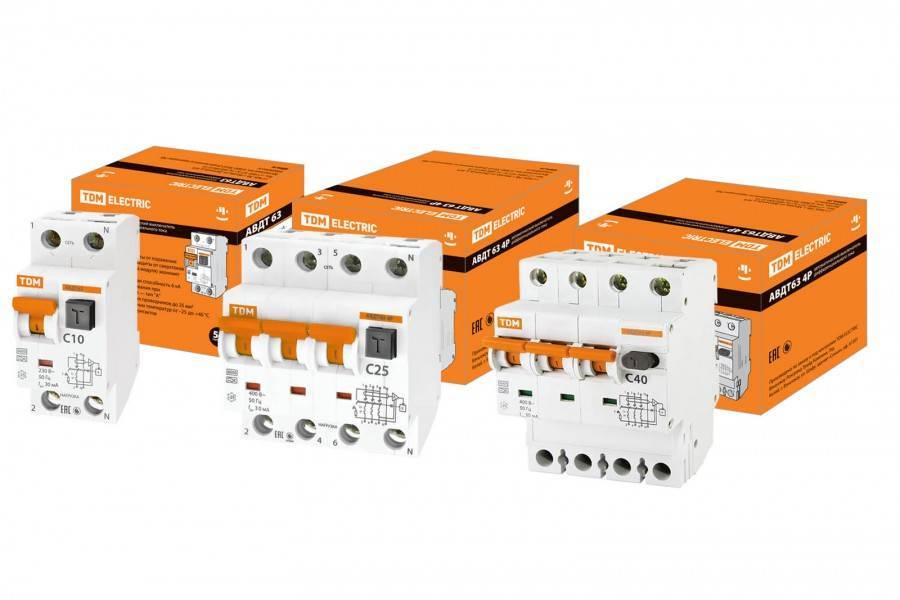

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
