Электродный котел своими руками: пошаговый процесс изготовления и монтажа электродного котла для отопления дома

Правила самостоятельного монтажа

Мы не будем подробно расписывать состав работ по установке радиаторов, соединению металлопластиковых труб и их подключению (подачи и обратки) к выводам котла. Все эти этапы Вы можете увидеть в видео инструкции, на которой продемонстрирована технология подключения электродного котла Галан, весьма популярного на сегодняшний день:

Видео инструкция по монтажу своими руками

https://youtube.com/watch?v=Ox2KDB8DVG0

Как Вы видите, установка не представляет собой ничего сложного, все что нужно – подвести трубы, сделать заземление, подключить автоматику и произвести настройку. Даже в заводской инструкции к оборудованию подробно расписан весь состав работ. Гораздо важнее рассказать Вам о том, какие правила нужно учитывать при установке электродного котла своими руками. Итак, чтобы система проработала долго и без аварийных ситуаций, советуем соблюдать следующие рекомендации:

1. Произведите настройку теплоносителя (воды), согласно требованиям производителя оборудования. К примеру, фирма Галан настоятельно рекомендует использовать в качестве теплоносителя для таких моделей электрокотлов, как Вулкан, Гейзер и Очаг, жидкость «Аргус-Галан», которую нужно самостоятельно менять раз в 5 лет. Для модели «Галан-BeeRT» нужно использовать только дистиллированную воду. В то же время такие антифризы, как «Арктика» и «Тосол» использовать категорически запрещается.
2. Обязательно промойте старую систему отопления от солевых отложений (для нового трубопровода это требование не актуально). Дело в том, что загрязненные радиаторы негативно повлияют на плотность теплоносителя, что может еще хуже отобразиться на работе электродного котла. Для промывки рекомендуется использовать ингибитор под названием «Протектор».
3. Без заземления устройство ни в коем случае нельзя подключать к сети. В качестве PE проводника рекомендуется использовать медный провод, сечением 4 мм2 и сопротивлением не более 4 Ом.
4. Оптимальный расход теплоносителя составляет 8 литров на 1 кВт мощности оборудования. Выходить за это значение не рекомендуем, т.к. данный расход позволяет экономить максимум электроэнергии.
5. В самой верхней точке системы нужно установить клапан-обезвоздушиватель (по-простому, воздушник) для стравливания воздуха, а также манометр и обратно-предохранительный клапан.
6. Вся запорная арматура должна быть установлена за расширительным бачком (как показано на схеме подключения электродного котла).
7. Корпус обогревателя обязательно должен быть установлен в строго вертикальном положении, как показано на фото. Любой перекос негативно отобразиться на его работе.
8. При выборе новых радиаторов, покупайте изделия из биметалла либо первичного алюминия. В таких металлах меньше всего примесей, которые оказывают негативное влияние на электрокотел.
9. Ни в коем случае не используйте чугунные батареи при установке электродного котла своими руками. Такие изделия быстро загрязняются и к тому же расходуют больше теплоносителя, что снизит экономичность электрического отопления в разы.
10. Вы можете установить последовательно несколько обогревателей (как было показано на видео), если мощности одного будет недостаточно. Рекомендуется использовать группу котлов при монтаже отопления в двухэтажном доме (к примеру, один водонагреватель будет обслуживать первый этаж, а второй, соответственно, второй).

Вот и все, что хотелось рассказать Вам о том, как выполнить подключение электродного котла в доме и квартире. Также рекомендуем просмотреть видео, на котором рассказывается о достоинствах применения ЭОУ – электродных отопительных установок проточного типа, пользующихся популярностью на сегодняшний день.

Преимущества использования ЭОУ

https://youtube.com/watch?v=ojb1DA6RlJ4

Похожие материалы:

Как подключить электрический котел к сети
Преимущества и недостатки теплого пола
Экономичные способы электрического отопления гаража

Преимущества и недостатки

Для начала стоит сказать, что электродные котлы целесообразно устанавливать лишь в тех местах, где надёжная проводка и стабильная сеть. Если происходит периодическое отключение электричества и сильные перепады напряжения, то монтировать электродные агрегаты не стоит, так как они не смогут нормально работать. Однако и в этом случае можно найти решение. Например, прикупить источник бесперебойного питания или дизельный генератор.

Он накапливает небольшое количество энергии, которых должно быть достаточно на пару часов функционирования котла в аварийной ситуации. Есть модели ИБП, которые корректируют напряжение с помощью встроенного стабилизатора.

О видах и критериях выбора стабилизатора напряжения и источника бесперебойного напряжения для котла можете прочитать здесь.

Плюсы электродного котла отопления:

1. Безопасность для человеческого здоровья находится на высоком уровне. Ионные котлы для отопления выполнены таким образом, что утечка тока практически не возможна. Пожар исключён, поэтому конструкцию можно использовать для поддержания минимальной температуры без постоянного надзора человека.
2. Небольшие габариты и возможность монтажа в отопительную сеть, функционирующую на газовом топливе. Получается, что электродный котёл запускается после прекращения подачи газового топлива.
3. Быстрый нагрев теплоносителя, тихая работа, лёгкая замена элементов нагрева без замены целого устройства.
4. При желании можно устанавливать в жилых помещениях без монтажа дымохода и самой котельной.
5. Высокий коэффициент полезного действия, который достигает 96 % при функционировании, а при нагреве экономия электричества составляет 40 %. Плюс отсутствие грязи, пыли, дыма и копоти.

Электрический котёл электродный в среднем расходует на 40 % меньше электричества, чем другое устройство отопления от сети

Пользователи отмечают этот нюанс как самое важное достоинство агрегата

Как и любая отопительная система, электрокотёл электродный имеет свои минусы.

К недостаткам данных агрегатов относят следующее пункты:

• Немалая стоимость электроэнергии. Электричество стоит намного дороже, чем, к примеру, газ, но в то же время прекрасно подойдёт для обеспечения теплом дома, который находится далеко от населённого пункта и посещается время от времени.
• Не универсальность. Ионный котел для отопления частного дома зачастую не совместим с некоторыми типами труб и батарей. Как пример, можно привести использование в отопительной системе радиаторов из чугуна, когда проблемы появляются по причине неровностей с внутренней стороны, а также большого объёма жидкости. Обычно один раздел батареи из чугуна рассчитан на 2,5 литра воды.
• Проблемы с использованием труб из металлопластика. В таком случае желательно применять полипропиленовые изделия.
• Требование ионнообменного электрокотла к постоянному сопротивлению теплоносителя. Его можно корректировать посредством добавления добавок, исключающих появление накипи.

Пошаговая инструкция как по изготовлению

Как изготовить котёл

Изготовление отопительной установки потребует от вас минимального набора простых запасных частей – металлической бесшовной трубы и электрода.

Изготовление автономной установки для отопления потребует наличия следующего технологического оборудования и запасных частей:

• бытовой сварочный аппарат;
• металлический стержень длиной 10 – 15 миллиметров и диаметром 25 – 35 миллиметров;
• металлическая бесшовная труба, диаметр которой не должен превышать 100 миллиметров, а ее длина должна быть меньше 250 миллиметров. Труба будет играть роль нагревательной емкости и должна быть покрыта термостойкой краской, способной выдерживать температуру не менее 120 °C, а в ее торцах должна быть нарезана трубная резьба соответствующего диаметра;
• патрубки диаметром 32 миллиметра для включения аппарата в автономную отопительную систему и перемещения теплоносителя с наружной резьбой;
• боковые заглушки;
• для заземления отопительного аппарата и подключения нулевого провода присоединительные клеммы;
• прокладки сделанные из паронита или другого материала для обеспечения герметизации котла;
• втулка из стеклотекстолита, фторопласта или другого диэлектрика необходимые для изоляции электрода.

При подборе деталей необходимо обращать внимание на материал, из которого они изготовлены. Нежелательно использовать разные металлы, так как в этом случае не исключена вероятность случайного создания гальванической пары

Это неизбежно приводит к активному образованию накипи на одном из электродов

Это неизбежно приводит к активному образованию накипи на одном из электродов.

Порядок действий для сборки нагревательной установки

После того как вы подобрали необходимые детали можно начинать собирать электродный котел своими руками, чертежи или эскизы которого вы подготовили заранее. Процесс сборки предельно прост и не потребует особых навыков, а значит, с ним может справиться любой домовладелец. Порядок действий следующий:

1. Разметьте и отрежьте куски стальной бесшовной трубы для изготовления корпуса и патрубков установки необходимой длины. При помощи болгарки сделайте небольшие сферические выборки на наружной поверхности корпуса. Они необходимы для облегчения сверления отверстий в местах приварки патрубков. Просверлите отверстия соответствующего диаметра.
2. Нарежьте трубные резьбы в корпусе используя специализированные метчики и плашки. В случае их отсутствия закажите нарезку резьбы, изготовление заглушек, изолирующей втулки и электрода в ближайшей мастерской или на промышленном предприятии. Облегчению монтажа будет способствовать профрезированный шестигранник на сторонах пробок.
3. Приварите готовые клеммы или винты для их крепления для присоединения заземляющей клеммы и «нуля», а также патрубков к телу отопительного агрегата. Размеры винтов должны соответствовать выбранным деталям.
4. Закрепите внутренний электрод в заглушке и вкрутите его в самодельный электродный котел. Закрутите обе пробки с установленными на них прокладками.
5. Покройте собранное изделие эмалью или другой краской, которая способна выдерживать температуру не менее 120 °C.
6. Проверьте герметичность сварных швов и резьбовых соединений собранного электродного котла до его установки в систему автономного отопления. Для проверки зачистите сварные швы от шлаков и покройте мыльной пеной. Для создания избыточного давления и проверки герметичности используйте компрессор
7. Встройте собранную установку в имеющуюся отопительную систему.

Встраивая нагревательный аппарат в систему обогрева, не забудьте об обязательном монтаже группы безопасности. В нее должны войти предохранительный клапан, манометр и воздухосбрасыватель.

История и принцип работы ионного (электродного) котла

Данный тип отопительных котлов был создан в середине прошлого века предприятиями оборонного комплекса для нужд подводного флота СССР, в частности — для отопления отсеков подлодок с дизельными двигателями. Электродный котел полностью соответствовал условиям заказа подводников — имел крайне малые для обычных отопительных котлов размеры, не нуждался в вытяжке, не создавал шумов при работе, эффективно нагревал теплоноситель, в роли которого более всего подходила обычная морская вода.

К 90-м годам заказы для оборонки резко сократились в объемах, вместе с этим были сведены к нулю потребности военного флота в ионных котлах. Первая «гражданская» версия электродного котла была создана инженерами А.П. Ильиным и Д.Н. Кунковым, получившими соответствующий патент на свое изобретение в 1995 году.

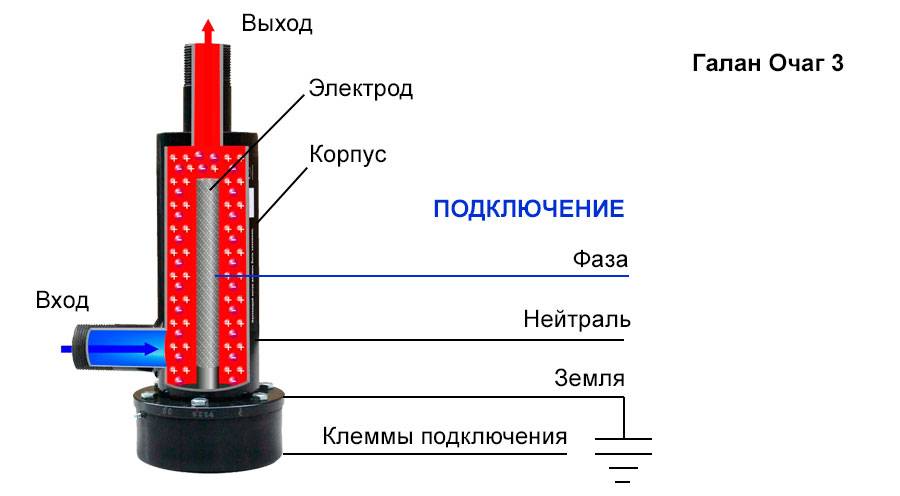

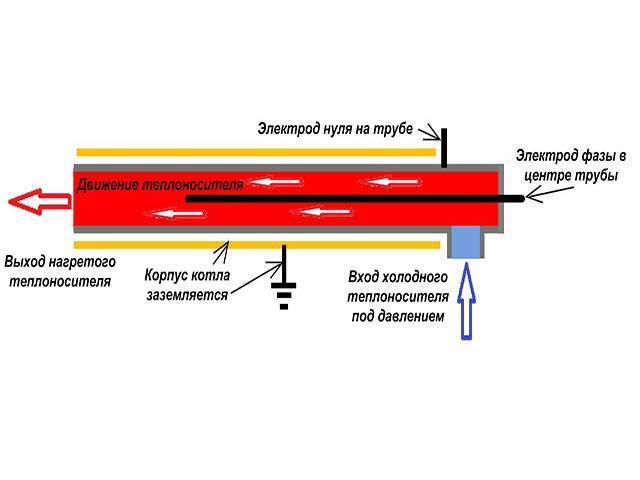

Принцип работы ионного котла основан на прямом взаимодействии теплоносителя, занимающего пространство между анодом и катодом, с электрическим током. Прохождение электрического тока через теплоноситель вызывает хаотичное движение положительных и отрицательных ионов: первые движутся к отрицательно заряженному электроду; вторые — к заряженному положительно. Постоянное перемещение ионов в сопротивляющейся этому движению среде вызывает быстрый нагрев теплоносителя, чему особенно способствует перемена ролей у электродов — каждую секунду их полярность меняется 50 раз, т.е. каждый из электродов в течение одной секунды 25 раз будет анодом и 25 — катодом, поскольку они подключены к источнику переменного тока частотой 50 Гц. Следует отметить, что именно столь частая смена заряда у электродов не позволяет воде разложиться на кислород и водород — для электролиза необходим постоянный электроток. С возрастанием температуры в котле повышается давление, вызывающее циркуляцию теплоносителя по отопительному контуру.

Таким образом, электроды, установленные в емкости ионного котла, напрямую не участвуют в нагреве воды и не нагреваются сами — за повышение температуры воды отвечают положительно и отрицательно заряженные ионы, расщепленные под воздействием электротока из молекул воды.

Важным условием эффективной работы ионного котла является наличие омического сопротивления воды на уровне не более 3000 Ом при 15°С, для чего этот теплоноситель должен содержать определенное количество солей — изначально электродные котлы создавались под морскую воду. То есть, если залить в отопительную систему дистиллированную воду и попытаться нагреть ее при помощи ионного котла — никакого нагрева не будет, поскольку в такой воде соли полностью отсутствуют, а значит, не возникнет электрической цепи между электродами.

Преимущества и недостатки котлов «Галан»

Подчеркнем, что покупать отопительное оборудование нужно только после ознакомления с полным перечнем плюсов и минусов подобных приборов. Если говорить конкретно о продукции компании «Галан», то в первую очередь стоит отметить существенную экономию электроэнергии. Дело в том, что электродное оборудование позволяет установить минимальную температуру во время отсутствия людей в доме. Такой подход решает сразу две проблемы: во-первых, экономится электроэнергия, во-вторых, в жилище поддерживается нормальная температура. Достигнуть этого удается с помощью термостатов, которые располагаются в каждой отапливаемой комнате. Периодически датчики снимают показатели и анализируют информацию. Еще один важный момент – не нужно устанавливать дымоход и заготавливать топливо, как в случае с углем. Помимо всего прочего, подключение котла «Галан» можно выполнить без участия специалистов, а еще в таком приборе не скапливается грязь и пыль.

Что же касается недостатков, то, безусловно, и они имеются. Основной минус заключается в том, что оборудование крайне чувствительно к перепаду напряжения, в частности, к скачкам электричества, которые могут испортить как защиту, так и начинку оборудования. Указанная проблема решается установкой стабилизатора.

Еще один недостаток заключается в том, что некоторые модели требуют наличия качественного теплоносителя. Это может быть дистиллированная вода или антифриз. А сейчас давайте более подробно разберемся с тем, как же правильно устанавливать такие котлы.

Монтаж и особенности эксплуатации прибора

Для того чтобы установить в доме ионный котел, он (то есть, ваш дом) должен соответствовать некоторым важным требованиям:

• в нем должны быть предусмотрены автоматические отводчики воздуха;
• установлен предохранительный клапан;
• манометр.

Более того, после расширительного бака в обязательном порядке должна располагаться так называемая запорная арматура.

Электродный котел своими руками должен устанавливаться исключительно в вертикальном положении. Это правило диктуется особенностями работы этого устройства. Более того, у котла должно быть автономное крепление к поверхности стены. Крайние 120 сантиметров трубопровода, подсоединенного к котлу, должны быть строго металлическими, притом никакой оцинковки в этом случае не должно быть. Весь е остальной водопровод может быть каким угодно – или тоже металлическим, или пластиковым.

Теперь несколько слов о заземлении. Для этого нужно использовать медный провод с диаметром 0,4 миллиметра и сопротивляемостью максимум в 4 Ома. Он подключается к клемме нулевого напряжения, которая зачастую размещается снизу отопительного котла.

Обратите внимание! Ионный котел, изготовление которого мы только что рассмотрели, сможет прогревать до 120 (!) градусов. Никакой коррозии возникать не должно, поскольку система замкнутая

К слову, за качеством воды здесь тоже можно особо не следить.

До того как приступить к установке, необходимо предварительно промыть всю отопительную систему, используя для того специальные средства (о них тоже должно говориться в техническом паспорте). Если сделать некачественную очистку, более того, и использовать низкокачественный теплоноситель, то все это существенно снизит эффективность работы прибора.

Как сделать электрокотел для отопления дома своими руками?

Чтобы организовать эффективное отопление дачи или небольшого частного дома, можно использовать самодельный нагревательный котел. Удобно использовать агрегат, работающий на электричестве и имеющий выносной пульт управления. Имея достаточный уровень знаний, навыков и необходимый набор материалов, можно собрать электрокотел своими руками.

Современный рынок предлагает массу различных отопительных агрегатов. Но при желании сэкономить, можно собрать нагревательный агрегат для обогрева помещений частного дома самостоятельно. Необходимые детали будет несложно приобрести, а при соблюдении технологии качество самодельного котла не уступит модели заводского изготовления.

Какими бывают?

Самодельные котлы с электропитанием могут быть трех видов:

• работающие на ТЭНах, то есть, на трубчатых электронагревателях;
• электродные, в которых жидкость внутри емкости является средой для прохождения электротока;
• индукционные, в них труба отопления выполняет функции индукционной катушки, модель укомплектована трансформатором.

Конструкция

Самодельный котел имеет простую конструкцию. По сути, это металлический цилиндр (функции которого выполняет обрезок трубы), со встроенным нагревателем. Если агрегат помещается не в трубу, а в отдельный корпус, то его работу можно будет автоматизировать, установив необходимые датчики и сделав пульт управления.

Как собрать?

Рассмотрим, как можно собрать электрический котел для обогрева помещений частного дома. Для сборки агрегата с трубчатым нагревателем потребуется:

• отрезок трубы из стали (длина и диаметр зависит от производительности собираемого агрегата);
• лист стали толщиной 1,5-2 мм;
• ТЭНы трехфазные;
• отрезки трубы с резьбой на конце.

Подготовка деталей

Функции корпуса будет выполнять труба. Сначала нужно сделать для нее дно, вырезав из листа стали круглую деталь необходимого размера. Далее, изготавливают из стали фланец в виде кольца шириной 30 мм. Диаметр кольца должен быть равен наружному диаметру корпуса. Аналогичную деталь изготавливают из резины.

Аналогично из листа стали изготавливают крышку для верхней части корпуса, ее диаметр соответствует размеру изготовленного ранее фланца. В крышке, прокладке из резины и фланце проделывают 6 монтажных отверстий для установки болтов. В центре крышки просверливают отверстия для установки ТЭНов.

В корпусе необходимо выполнить отверстия для установки патрубков. Вводной патрубок для поступления холодной воды устанавливают снизу, выводной – в верхней части или на крышке.

Сборка

Теперь можно приступать к сборке корпуса, необходимо:

• приварить к трубе дно;
• к верхней части корпуса приварить фланец;
• привариваются патрубки для подключения к системе канализации;
• в крышку вставляются и закрепляются ТЭНы, между нагревательными элементами устанавливают прокладки из влагоустойчивого материала;
• на фланец устанавливается прокладка, затем крышка, вся конструкция скрепляется болтами.

Электромонтаж

После сборки котла нужно выполнить электромонтажные работы. Для этого контакты всех установленных трубчатых нагревателей соединяются с колодкой, к которой присоединяется нулевой провод.

К контакту нагревательного элемента присоединяют фазный провод, соединение осуществляется через автоматический выключатель. Чтобы электрическим котлом можно было управлять автоматически, необходимо установить датчики и создать пульт управления. Устанавливается пульт управления на отдельном щите, который не контактирует с теплоносителем.

Правила эксплуатации

Чтобы собранный котел работал без сбоев, нужно выполнить следующие условия:

• корпус котла и электрощит должны быть заземлены;
• перед щитом и котлом следует положить коврики из диэлектрика;
• в системе нельзя устанавливать запорную арматуру ни до, ни после котла.

Технология изготовления. Инструкция

После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях

Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным

Этап 1. Подготовка всего необходимого

Для работы потребуется такое оборудование:

• сварочный аппарат;
• электроды;
• железный тройник;
• электродная изоляция (из полиамида);
• нулевой провод;
• муфта;
• клеммы заземления;
• труба соответствующих размеров из стали;
• изоляция для клемм.

Этап 2. Сборка ионного котла

Собираем котел

Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.

Собираем котел

При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.

Собираем котел

Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.

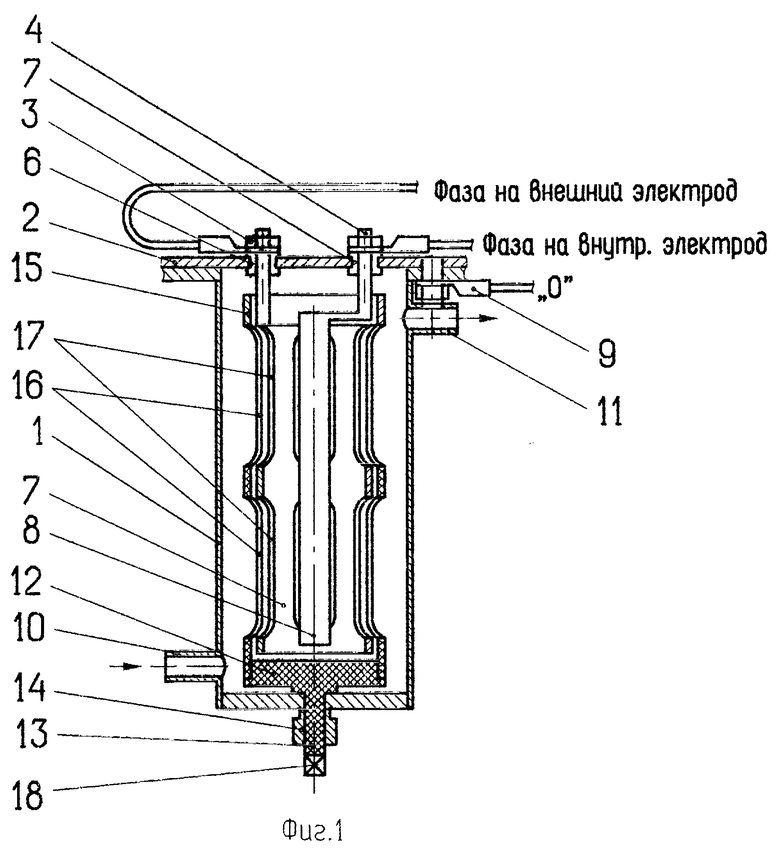

Чертеж ионного котла

Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.

Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.

Детали для сборки котла

Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.

Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.

Этап 3. Монтажные работы

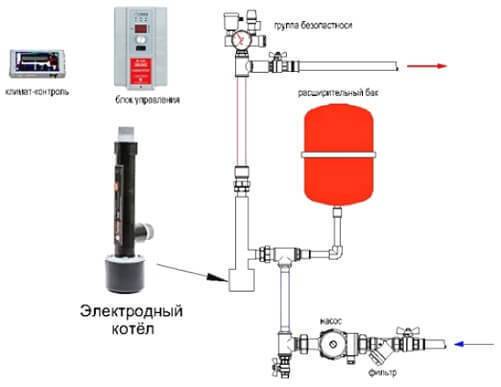

Схема подключения котлаСхема подключения котла

• воздухоотводчики;
• манометр;
• предохранитель.

При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.

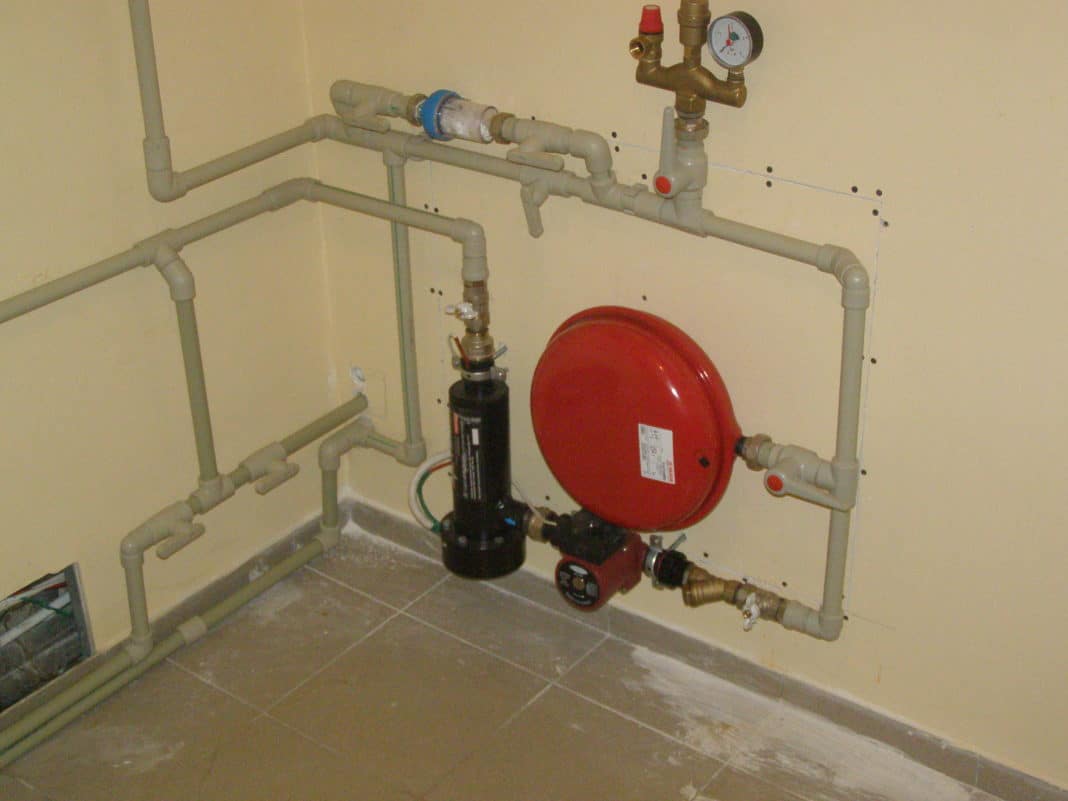

Монтаж котла электродногоМонтаж котла электродногоСхема подключенияСборка системы отопленияСборка системы отопленияСборка системы отопленияПолифосфатный фильтрНастройка электродного котла

Видео – Ионный котел своими руками

Другие важные моменты установки.

1. Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.

2. Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.

3. Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
4. Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
5. Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
6. Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.

7. От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.

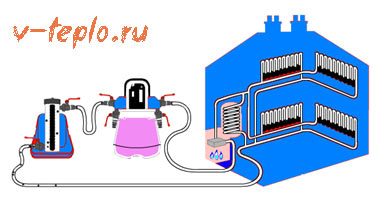

Схема подключения к отопительной сети

Для нормальной эксплуатации потребуется установка циркуляционного насоса, расширительного бака, специального фильтра и блока автоматики. Чаще всего используются 3 типовых схемы включения электрокотла в отопительный контур.

Стандартная или последовательная

Самая распространённая принципиальная схема, в которой теплоноситель подаётся сверху вниз при помощи насоса. Позволяет подключать большое количество радиаторов отопления.

Принципиальная схема подключения котла является самой распространённой

Параллельная схема

Хорошо подойдёт небольшим помещениям с 1–2 секциями батарей. Циркуляция жидкости в таком контуре возможна самотёком за счёт конвекции. Также может быть подключён второй котёл или центральное отопление.

1 – котёл, 2 – радиаторы системы отопления, 3 – расширительный бак; 4 – кран заполнения/подпитки системы из водопровода

Подключение тёплого пола

В домах с центральным или газовым отоплением электродные котлы малой мощности используют для обогрева пола. Такой пол дольше сохраняет тепло и делает микроклимат в помещении мягче, чем при использовании инфракрасных обогревателей.

Подключить тёплый пол к котлу можно самостоятельно

Нагрев воды в системе горячего водоснабжения предполагает применение специальных 2-х контурных котлов, которые могут быть также подключены к общей отопительной системе.

Перед началом работ на чертеже необходимо указать количество контуров, места расположения радиаторов отопления и общее количество труб, места установки насосов и фильтров. Предусмотреть краны для слива воды и заправки жидкости в контур.

Вариант № 3. Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

• Безопасность;
• Высокий КПД;
• В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
• В индукционных котлах практически не образуется накипь.

Недостатки:

• Стоимость индукционных котлов довольно высока;
• В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Иллюстрации.	Рекомендации.
	Из чего состоит котел. Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм.
	Принцип работы. Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода. Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь.
	Нарезаем трубу. Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем. В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец.
	Схема емкости. Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору. Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления.
	Прорезаем соединительные отверстия. Соединительные отверстия должны находиться четко напротив друг друга. В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой.
	Нумерация труб. Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно. Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются.
	Собираем емкость. Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной. Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально.
	Закрываем торец емкости. Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон. Привариваем как обычно, сначала прихватываем, потом обвариваем.
	Привариваем патрубки. С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки. Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой.
	Монтируем направляющие. Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу.
	Покраска. По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться.

Особенности конструкции

Наиболее простой катодный котел включает в себя такие элементы:

1. Корпус, сделанный из трубы. которая может иметь разный диаметр. Часто эта характеристика составляет 50-200 мм .
2. Две футорки или 1 футорка и заглушка. Они закреплены на резьбе, нарезанной на обоих концах трубы.
3. Электрод. Фиксируется в одной из футорок. Конечно, он зафиксирован на материале, который не способен проводить электрический ток. Этот электрод находится внутри трубы. Один его конец подключен к контакту, который выходит наружу через футорку.
4. Два патрубка. Через один вода поступает в отопительную сеть, через другой она возвращается из системы, которая также может включать котел индукционного типа.
5. Нулевой контакт. прикрепленный к корпусу.
6. Заземляющий контакт .

Электродный котел подключен к электросети следующим образом:

1. К контакту электрода подсоединен фазный провод.
2. К двум контактам, размещенным на трубе, подключены нейтральный и заземляющий кабели.
