Электрокаменка своими руками

Преимущества электрокаменки

• Можно установить печь своими руками — не требуется специальной подготовки помещения перед установкой (дополнительного укрепления фундамента, дымоходной конструкции).
• Удобство эксплуатации — очень точная регулировка температуры при помощи пульта управления и механического переключателя.
• Повышенная безопасность — автоматическая работа с использованием защитных элементов (термостат), снижают риск возникновения опасностей в процессе эксплуатации оборудования. Такая печь не выделяет удушающих горючих газов.
• Не требует заготовки топлива и места для их хранения, прочистки дымохода и подобных процедур, связанных с чисткой твердотопливных печей. Нужна лишь электрическая розетка.

Описание электропечей

Торговые сети представляют широкий ряд специализированных электроприборов различной мощности и самого замысловатого дизайна. Любому любителю банных процедур не сложно выбрать модель по вкусу, ориентируясь на свой бюджет и площадь помещения.

ФОТО: mir-saun.comКачественное оборудование в «сердце» парилки обеспечивает высокую температуру и генерирует лёгкий, мягкий пар

Типовые разновидности

Электропечи с большой массой закладки камней (до 60-80 кг). Такие модели дольше нагреваются, но получаемый жар отличается мягкостью и равномерным распределением. Приборы можно часто поливать водой – она испарится, не достигая нагревательных элементов.

ФОТО: slg-sauna.ruАтмосфера в парной будет напоминать классику русской бани

Печи также функционируют в сухом режиме «сауна». Для работы необходима электросеть с напряжением 380 В.

Каменки с небольшим количеством камней (20 кг). Обеспечивают быстрый прогрев парилки, но не рекомендованы для частого и обильного полива водой.

ФОТО:  tyumen.mastermario.ruТакие печи в основном предназначены для сухого пара саун

Их устанавливают даже в квартирах. Работают они от обычной электросети напряжением 220 В.

Электропечи-термосы. Имеют корпус закрытого типа со съёмной крышкой, закрывающей нагретые камни.

ФОТО: torgsp.ruОткрытая крышка обеспечит высокую температуру в помещении за пару минут

Такой «термос» оперативно прогревает помещение и делает воздух максимально сухим.

Электрокаменки с парообразователем. Печи оборудованы отдельной ёмкостью для воды, что способствует образованию атмосферы с высокой влажностью.

ФОТО: myhammam.ruШведская каменка с парогенератором

Не пользуются особой популярностью из-за образования тяжёлого для дыхания воздуха.

Парогенераторы. Отдельные приборы для создания в парной влажного воздуха.

Нередко используют электропечь совместно с парогенератором, чтобы получить хороший сухой пар. Для этого прибор устанавливают у основания каменки и прогоняют насыщенный влагой пар через горячие камни.

Устройство и принцип действия

Основа конструкции электропечи для сауны не отличается сложностью и состоит из следующих элементов:

• металлического корпуса открытого или закрытого типа;
• клети для камней;
• теплоизолирующих материалов – двойных экранов из стали;
• электронагревательных элементов – в основном ТЭН либо ленточных или комбинированных нагревателей.

Камни различного веса и формы предназначаются для обогрева парной. Вентиляционные каналы между каменной массой обеспечивают равномерный прогрев и максимальную теплоотдачу.

ФОТО: stroyfora.ruВнутреннее устройство каменки средних размеров

При подключении к сети ТЭН прибора начинают нагреваться и передавать тепло камням, от которых и происходит постепенное нарастание температуры в парилке.

Достоинства и недостатки

Электрокаменки для саун, в отличие от печей на дровах или угле, позволяют прогреть парную за более короткий промежуток времени. Кроме того, печи обладают следующими достоинствами:

• быстрым и простым монтажом оборудования;
• лёгкостью в эксплуатации;
• высоким уровнем безопасности;
• надёжностью и длительным сроком службы;
• отсутствием выделений угарного газа.

Электропечи даже на минимальном режиме поддерживают нужную температуру длительное время, равномерно распределяя тепло по всей парилке. Хорошая теплоизоляция не позволяет корпусу перегреваться, что исключает получение ожогов. Конструктивные особенности позволяют установить печь в 5-10 см от стены.

К недостаткам можно отнести:

• высокую стоимость электричества, что исключает потенциал частого и длительного использования бани;
• невозможность установки мощной каменки (от 7 кВт) в жилом секторе из-за ограничения мощности тока в стандартной электросети.

По сравнению с дровяными или газовыми каменками у печей на электричестве может оказаться более низкая тепловая отдача.

Приобретение печи с парогенератором

Важным фактором, определяющим выбор агрегата, считается его показатель мощности. Можно самостоятельно произвести расчет необходимой мощности печи с парогенератором для бани. Для этого существует формула: при объеме помещения до 10 куб. метров нужно выбирать агрегат, пользуясь расчетом 1 кВт/1 м³.

При наличии парилки большей площади во внимание берется другая формула: 0,8 кВт/1 м³. Такой способ подбора устройства по мощности в зависимости от объема парной считается одним из самых простых

Все же им нужно пользоваться лишь в случае, когда в бане есть хорошая тепло-пароизоляция, а также грамотно обустроенная система вентиляции. Если в сауне присутствует окно, стеклянная дверь и одна или несколько внешних стен, мощность агрегата должна иметь еще большее значение – примерно в 1,5 раза.

Рабочее напряжение печи также относится к тем нюансам, которые необходимо учитывать при выборе агрегата. Существует определенная взаимосвязь между мощностью и напряжением. При превышении отметки в 7 кВт необходимо обеспечить напряжение в сети 380 В. Если вы выбрали менее мощный агрегат, то 220 В будет вполне достаточно.

При возникновении частых перебоев в электроснабжении следует использовать систему резервного питания или стабилизаторы напряжения. Обеспечение бесперебойности подачи электроэнергии обезопасит вашу печь от поломок, а то и хуже – полного выхода из строя.

На что еще можно обратить внимание при выборе достойного агрегата, так это на количество загрузки камней. Такие дополнительные функции, как подача звукового сигнала при отсутствии в баке парогенератора воды и ароматизация нагретого воздуха, облегчат пользование баней и позволят создать в ней неповторимую атмосферу

Преимущества использования электрокаменкой

Главное, за что ценят и любят аппарат на электроподогреве, — это точная настройка нагрева:

• С помощью фирменной электрокаменки можно своими руками плавно подстраивать нагрев каменного балласта, соответственно, подбирать наиболее комфортную температуру и влажность воздуха в парилке;
• Поддерживать в воздухе бани определенные ароматы, менять их, подстраиваясь под вкусы посетителей, и даже лечить парами от травяных настоев;
• Процесс управления «накатом» пара становится относительно безопасным, без термических ударов и ожогов, как для банщика, так и для обычных посетителей бани.

Правильно выбрать для парилки обычную дровяную каменку, угадать с ее расположением и мощностью довольно сложно. Зачастую приходится утеплять стены в бане, добавлять вентиляцию. Поэтому нередко вместо возни со стройкой хозяева устанавливают в бане капитальную дровяную или угольную печь, чаще всего кирпичную с камином, а для парилки или жаркой сауны монтируют электрокаменку.

Преимущества электрической модели

К преимуществам выбора электрической сауны следует отнести ряд плюсов:

1. Простота устройства.
2. Возможность использовать компактные по размерам помещения для обустройства конструкции.
3. Значительно суженый круг противопоказаний к использованию.
4. Отсутствие насыщенных водяных паров, что снижает риск развития в помещении грибковых колоний.
5. Достаточно большой выбор электрический установок, а также возможность смонтировать их самостоятельно.
6. Большое количество схем и качественно подготовленных чертежей для работы.

При возникновении трудностей мастер имеет возможность посмотреть обучающие видео-уроки по проведению строительных работ.

Фото tutmateriali.ru.

Что такое электрокаменка с парогенератором

На рынке специального оборудования для бани существует огромное количество предложений электрокаменки на любой вкус и цвет. Есть конструкции с дополнительным вентилятором, которым воздух продувается через расскаленный камень. Многим владельцам бань нравятся системы с капельной добавкой ароматических жидкостей, от пива до липового отвара. Чтобы не отвлекаться на процесс нагрева, можно выбрать модель электрокаменки с дистанционным управлением и программируемым временем нагрева бани.

Чаще всего для небольшой бани знатоки и ценители пара выбирают более совершенные модели, оборудованные генератором пара. Зачастую возникает вопрос, зачем ставить в парилке устройство, выдающее поток раскалённых водяных паров, если можно обойтись обычной электрожаровней или, на худой конец, дровяной печкой для бани.

Мода на банные процедуры по-черному давно ушла, бороться с дымящей и коптящей печкой в русской бане способны лишь отдельные энтузиасты. Большая часть владельцев предпочитает комфортный отдых в парилке.

По сути, парогенератор представляет собой змеевик или закрытый контур, оборудованный внешним нагревателем, например, электроспиралью или керамическим элементом. По теплообменнику вентилятором продувается воздух с одновременной подачей точно дозированного количества очищенной воды. На выходе получается идеально чистый пар без брызг кипятка.

В то же время электрокаменка с парогенератором для сауны является хорошим способом менять тепловой режим помещения. Вместо сухой перегретой атмосферы финской бани генератор поможет сделать ее более крепкой, насыщенной паром и менее жаркой, как в русской бане. Ну, а для любителей восточных, турецких или римских бань вполне доступно, управляя электрокаменкой своими руками, подобрать более прохладный, щадящий режим, как в термах или хамам.

Особенности, устройство, принцип действия

Прогрев и увлажнение русской бани определяются правилом: чем ниже температура воздуха, тем выше его влажность.

Важную роль в увлажнении парной играют паровые пушки и парогенераторы. Эти устройства часто путают, хотя между ними есть принципиальные различия. Оба они используются для смягчения пара, но имеют разные конструкции и принцип действия.

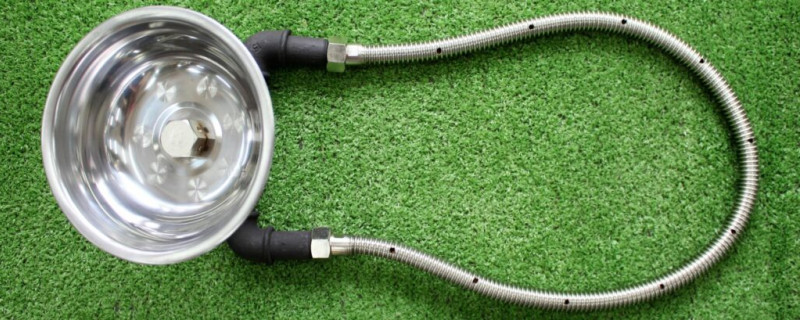

Изготовить паровую пушку для бани несложно. У устройства простая конструкция. Для её изготовления не требуется проводить сложные расчёты. Достаточно определиться только с её размерами.

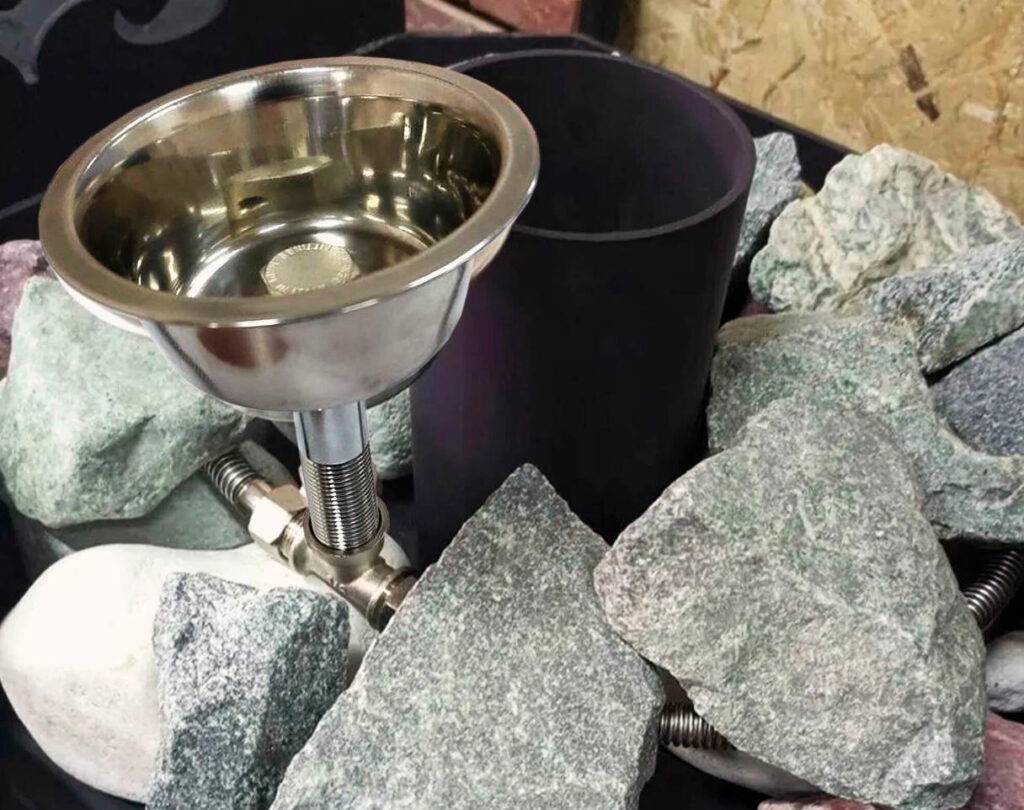

Размеры и форма конструкции зависят от типа банных печей, на которые планируется устанавливать устройство. Самый простой вариант паровой пушки представляет собой систему, изготовленную из стальных толстостенных трубок.

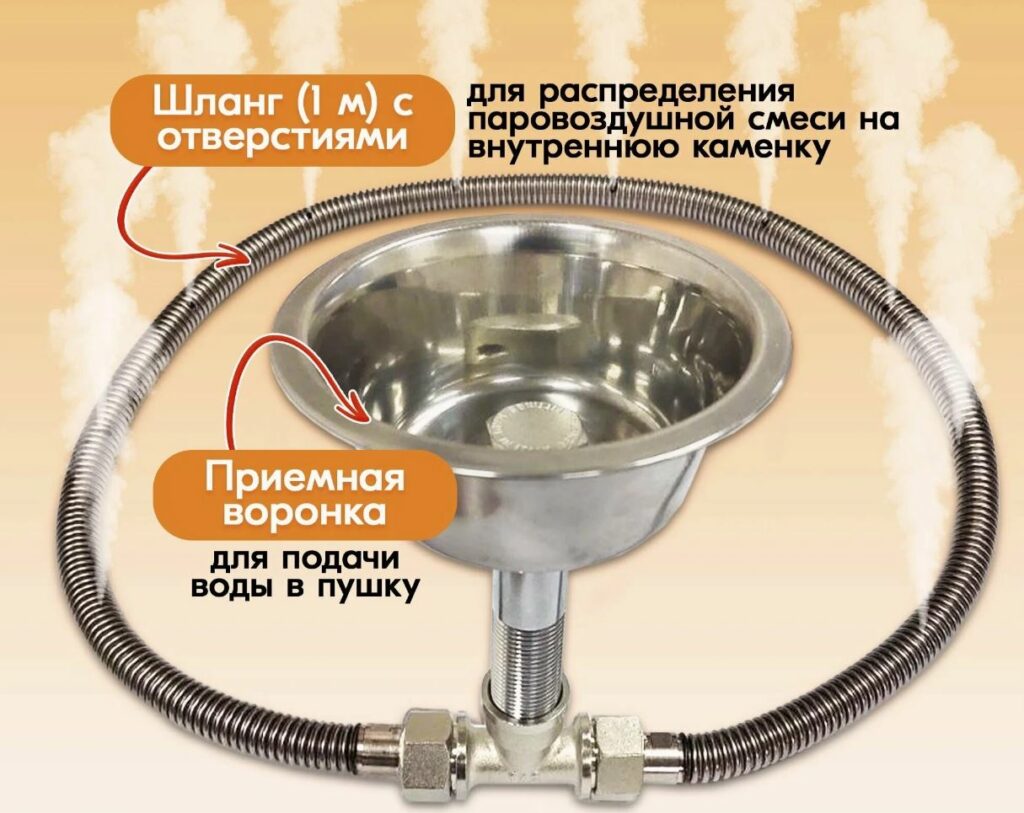

В верхней части системы монтируется воронка для залива в неё воды. В нижних трубках делаются небольшие отверстия. Они нужны для подачи воды на горячие камни и стенки банной печи. На подающей магистрали устанавливается обратный клапан, который предотвращает выплёскивание разогретой жидкости в систему.

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Воду в воронку системы начинают заливать после разогрева печки-каменки. Через небольшие отверстия она вытекает из системы на раскалённую поверхность и превращается в пар.

Строительство и подключение электрокаменки своими руками

А теперь самое интересное, как же создать камену в бане собственными руками, ведь в этом случае вы получите возможность полностью проконтролировать весь процесс и учесть каждый важный для вас нюанс. Прежде всего, следует осуществить выбор тэна, нагревательного элемента. Именно от его эффективности будет зависеть работа каменки. Покупать тэн советуется из высокопрочного нержавеющего сплава, он позволит многократно использовать печь без потери эффективности работы.

Современные электрические тэны способны нагревать печь до температуры 800 градусов, что вполне достаточно для обогрева бани небольшого размера. Основной материал печи – металл, его следует заземлить и добиться уровня сопротивления в пределах от 3 до 5 Ом.

Порядок основной сборки печи должен быть примерно следующий:

• Проводим измерения и вычисления. Следует посчитать площадь отапливаемого помещения и вычислить требуемую мощность печи.
• В зависимости от необходимой мощности берется требуемое количество тэнов, так как именно от их количества зависит площадь обогрева.
• Далее тэны устанавливаются и надежно фиксируются.
• Тэны прикрываются стальным листом, толщина которого должна составлять не менее 3 мм.
• На лист выкладываются камни, которые и будут нагреваться. Все выбранные камни должны плотно соприкасаться друг с другом, иначе вам не избежать серьезных потерь тепла. Плотно выложенные камни – залог того, что вы не будете греть воздух.
• Вся конструкция должна в итоге быть скрыта защитным корпусом – либо из металла, либо из кирпича. В случае металла нужно взять многослойный материал, иначе печью можно будет серьезно обжечься.
• Подключаете тэны к электросети и тестируете работу вашей самодельной печи.

Что это такое

Электрическая печь — это нагревательный электроприбор, у которого для выработки тепловой энергии используются специальные элементы — ТЭНы. Это аббревиатура, обозначающая ТермоЭлектрический Нагреватель, или Трубчатый Электрический нагреватель. Он является сердцем печи, при подключении к сети электропитания ТЭН нагревается и отдает тепло в помещение и смежные узлы печи (каменка, бак для воды).

В зависимости от мощности печи может быть установлено 4-12 нагревательных элементов (в некоторых моделях их еще больше).

Конструкция электрической печи проста. В ее состав входят всего три основных элемента:

Помимо этого, в конструкцию печи может входить бак для нагрева воды, а также парогенератор. Это элемент, который заменяет традиционную процедуру выплескивания воды на камни.

Для небольших печей с малым размером каменки (или вовсе без нее) наличие парогенератора позволяет обеспечить полноценный функционал на минимуме возможностей.

Нагрев происходит конвекционным способом — верхняя часть корпуса электропечи обычно открытая. Горячий воздух поднимается вверх и греет камни. Кроме этого, он проходит сквозь промежутки между ними и нагревает помещение.

Производители электропечей для бань

Чтобы не сваливать все в кучу, мы поделили производителей электрических печей для бань на отечественных и зарубежных. В тех случаях, когда группам или отдельным производителям посвящены целые статьи, здесь дается краткая информация.

Отечественные электрокаменки для бани

Среди них стоит упомянуть компанию «Политех», которая производит разные печки под общим названием «Кристина», варьируя только вторую часть названия. К достоинствам ее каменок стоит отнести относительно невысокую стоимость и наличие ленточных обогревателей, о преимуществах которых говорилось выше.

Есть и другие производители электропечей для бань, которые ставят ленточные обогреватели – это «Ермак» и «Электропечь». Кроме того, они есть в печах «Веста», производитель которых остался нам неизвестен. Во всех случаях цена – умеренная.

Для более полного знакомства с обзором наиболее популярных российских каменок рекомендуем прочесть по указанной ссылке статью.

Видео в тему

Ролик, в котором рассказывается о двух печах “Кристина” разной мощности:

Зарубежные каменки электрические

Лучше всего в России знакомы с каменками финского производства. И их действительно большинство среди продукции зарубежных фирм, представленных на нашем рынке.

В этой связи мы посвятили несколько статей финским электрическим печам: обзор разных компаний, в который, кстати, попала и шведская Tylo, которая не так давно объединилась с финнами, а также две статьи о наиболее популярной в России фирме «Харвия» – обзор печей этой фирмы и статья в помощь тем, кто хочет знать, подойдет ли «Харвия» для его парилки.

Видео в тему

Ролик о модельных рядах электропечей ]SAWO:

Помимо финнов на рынке также можно встретить электропечи немецкого производства, в частности – фирмы EOS.

Электрокаменка EOS

Характерной особенностью печей EOS является то, что компания не делает ставку на привлекательный внешний вид, полагая, что прочность и надежность привлекательны сами по себе. Поэтому дешевых печек в их модельном ряду сравнительно мало, а среди дорогих можно встретить такой изыск дизайнерской мысли, как мельничное колесо, подающее воду на раскаленную металлическую пирамиду. Ну, тут все на любителя.

Поэтому рискнем высказать собственное мнение: если покупателю важна долговечность, электропечи EOS ему вполне подойдут, причем даже в том угловатом дизайне, который свойственен большинству моделей

Все остальное, в сущности, и неважно. Кстати, на прошлогодних выставках появились странного вида цилиндрические модели – Zeus и Orbit, например

Но изящества им недостает по-прежнему.

Электрокаменки EOS выпускаются в напольном, настенном и подлавочном исполнении. Мощность варьируется в средних пределах: от 2 до 12 кВт. Часть моделей оснащена парогенераторами.

ВАЖНО! Стоит обращать внимание на требования к сети – есть модели, которые требуют нестандартных 400 вольт

Установка электрической каменной печи в бане

• Кирпич (от 27 рублей за штуку);
• ТЭНы (от 200 рублей);
• Лист из стали толщиной 3 мм (от 25 рублей);
• Камни;
• Нагреватель (около 2 тысяч рублей);
• Токопроводящая шина (от 140 рублей);
• Нихромовая проволока (от 800 рублей за килограмм);
• Терморегулятор (около 2 тысяч рублей).

При установке необходимо чётко придерживаться инструкции и действовать поэтапно:

1. Составляем чертеж печи. Производим расчет ее габаритов, расположения, нужной мощности нагрева. Обычно основную площадь занимает клеть с камнями.
2. Выкладываем под печь постамент.
3. Рассчитываем количество ТЭНов, закрепляем их на раме и соединяем перемычками.
4. Используем за основу стальной 3-милиметровый лист. К нему крепим остальные детали при помощи болтов или методом приваривания. Для закрытой каменки также устанавливаем нагреватель, токопроводящую шину и тепловой экран. Открытая конструкция предполагает применение нихромовой проволоки. В таком случае монтируем греющую спираль в керамической подставке.
5. Как можно плотнее, без зазоров, укладываем камни на готовый каркас.
6. Делаем защитный кожух. Для этого можно использовать лист из стали. В качестве дополнительной защиты устанавливаем стенку из обычного или огнеупорного кирпича.
7. Монтируем терморегулятор. Он необходим для контроля температуры камней. Для удобства располагаем его в парилке. Лучше всего использовать в качестве элемента управления барабанный или поворотный выключатель.
8. Делаем заземление конструкции.
9. Подключаем печь к электропитанию. Однофазная сеть (220В) вырабатывает мощность ЗкВт. Этого достаточно для небольшой бани. В противном случае требуется 12 кВт мощности. Обеспечить ее может трехфазная сеть.
10. Проверяем уровень сопротивления. Он должен быть меньше 3-5 Ом.

https://youtube.com/watch?v=Ri3xGo8QyUE

Необходимые инструменты и материалы

Покупная электрическая каменка для бани отличается надежностью и долговечностью. Но часто случается так, что либо мощность такого агрегата не подходит под конкретную конструкцию бани, либо габаритные размеры не позволяют удобно разместить каменку в парилке.

Электрокаменка с ТЭНами.

Остается только один выход: изготовить печь самостоятельно. Для того чтобы сделать электрическую печку для сауны своими руками, вам потребуется определенное количество материалов и небольшой набор инструментов:

• электрические ТЭНы;
• листовой металл (толщиной от 3 мм и более);
• электропроводка;
• регулятор мощности (реостат);
• датчик температуры;
• электросварка;
• болгарка;
• асбест;
• термостойкая краска;
• камни.

Особенности строительства бани с электрокаменкой

При проектировании бани с электрокаменкой нужно особое внимание уделить надежности электросетей и правильно оборудованному заземлению. Если помещение достаточно большое, то однозначно нужно выбирать электропечь с питанием от 380 вольт

Значит, нужно проложить проводку с широким сечением жил.

Электрокаменка в парилке может размещаться на полу или стене. Более мощные модели предполагают напольное размещение. В небольшой парилке каменку можно установить на стену.

Еще один важный момент — вентиляция помещения. Хотя здесь и нет открытого огня, как в традиционной печи, кислород будет энергично расходоваться. Поэтому вопрос надежного вентилирования парилки очень важен для вашего здоровья и безопасности.
