Обзор электрических котлов для отопления дома, правила их подключения и параметры выбора

Производители трехфазных (380 В) отопительных котлов

Мощность: 6.00 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 9.00 кг., Размеры (ВхШхГ), мм: 550x230x170

Мощность: 3.00 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Вес: 6.00 кг., Размеры (ВхШхГ), мм: 550x230x170

Мощность: 9.00 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 10.00 кг., Размеры (ВхШхГ), мм: 650x230x170

Мощность: 4.50 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Вес: 6.00 кг., Размеры (ВхШхГ), мм: 550x230x170

Мощность: 12.00 кВт, Напряжение: 380 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 12.00 кг., Размеры (ВхШхГ), мм: 650x230x170

Мощность: 6.00 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Вес: 6.00 кг., Размеры (ВхШхГ), мм: 550x230x170

Мощность: 9.00 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Вес: 6.00 кг., Размеры (ВхШхГ), мм: 550x230x170

Мощность: 15.00 кВт, Напряжение: 380 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 24.00 кг., Размеры (ВхШхГ), мм: 650x230x170

Мощность: 4.50 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 7.50 кг., Размеры (ВхШхГ), мм: 460x258x153

Мощность: 6.00 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 7.50 кг., Размеры (ВхШхГ), мм: 460x260x153

Трехфазные (380 В) электрические котлы представлены 562 товарами

Обзор популярных производителей и стоимость

На российском рынке присутствуют несколько крупных производителей, которые предлагают разные модели устройств. Энергосберегающие электрические котлы отопления и цены на них представлены в следующем обзоре.

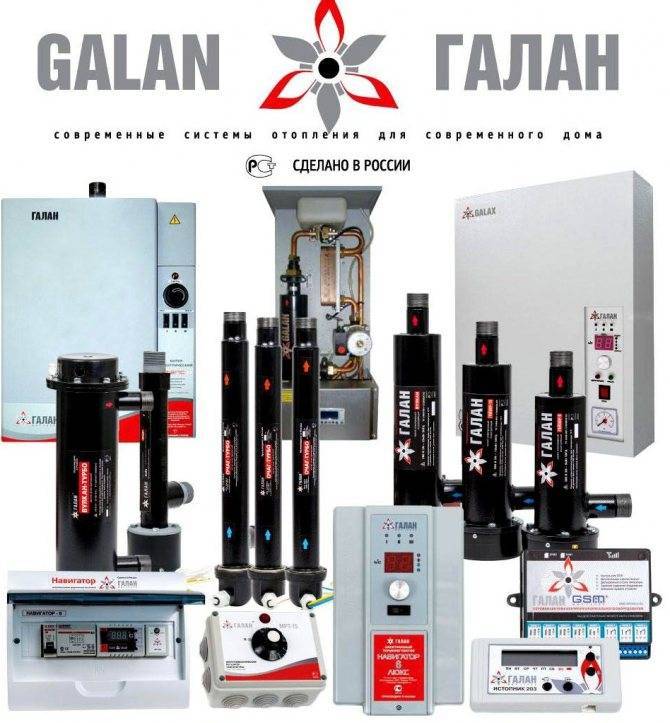

Галан

Российская выпускает электродные устройства в трех модификациях. «Очаг-3» рассчитан на 3 кВт, его цена в среднем составляет 9 600 рублей. «Очаг-6» (на 6 кВт) стоит 11 500 рублей.

Цены на электрические котлы Галан

котлы галан

ЭОУ

Энергосберегающая отопительная установка (так расшифровывается аббревиатура в заголовке) — это инновационная разработка российских ученых. 1 кВт мощности отапливает 20 м². Гарантия производителя: 10 лет. Стоимость модели с мощностью 5 кВт начинается от 3 900 рублей. ЭОУ можно купить в Москве или заказать доставку в регионы.

EnergoLux

Аппараты украинской фирмы EnergoLux укомплектованы беспроводными датчиками температуры и климат-контролем. Каждый радиатор является самостоятельным прибором для отдельного помещения. Выпускаются в моделях «премиум» и «элит». EnergoLux Premium-1500PU/12 можно купить за 9 400 рублей, EnergoLux Elite-1500PUT/15 — за 12 200 рублей.

Савитр

Еще один российский , занимается производством моделей, предназначенных для разных по площади помещений.

Есть следующие модификации отопительных агрегатов:

  • SAVITR M1EB1MS003 Mini (стоимость 3 400 рублей);
  • SAVITR M1EB1CS004N Classic 4 (цена 9 900 рублей);
  • SAVITR M1EB3SO004 Optima 4 (19 000 рублей).

Цены на электрические котлы Савитр

котлы savitr

Что нужно учесть при выборе и установке электрокотла?

Чтобы определить, какой электрический котёл лучше выбрать, нужно учитывать такие факторы:

  • предполагаемую отопительную площадь дома, дачи, квартиры;
  • вид помещения;
  • вес и размеры аппарата;
  • эксплуатационный срок;
  • показатель экономичности;
  • ценовой лимит.

Способ монтажа

В зависимости от способа установки, можно выбрать:

  • электрокотел с нижним расположением патрубков (входного и выходного);
  • электрокотел с нижним входным патрубком, верхним расположением выходного патрубка.

Настенный мини-котёл

Настенный мини-котёл эконом-класса будет прекрасно отапливать помещение, если при его установке также учесть следующие нюансы:

  • Счётчик может оказывать влияние на расход электричества. Выгодно выбрать многотарифный электросчётчик, который учитывает работу агрегата ночью.
  • Полезна программа задержки выключения насоса.
  • Сделав выбор в пользу циркуляционного встроенного насоса можно ещё увеличить КПД оборудования на несколько процентов. Он повышает скорость движения воды в системе, обогрев частного дома или квартиры проходит быстрее.
  • Экономичность электроприбора можно увеличить, если использовать трубы меньшего диаметра. Время нагрева воды уменьшится, следовательно, уменьшатся расходы на электроэнергию.
  • Производительность оборудования также зависит от вида управления. Для частного дома выгодно брать настенный прибор эконом-класса с автоматической панелью управления, поскольку автоматика увеличивает КПД на 1/4.

Но поскольку механическое управление считается более надёжным, котлы с механическим управлением – самые оптимальные для длительного обогрева помещений с большой площадью.

Устройство конвекторной системы

Одним из популярных способов обустроить отопление частного дома электричеством можно считать применение конвекторов, приборов, использующих в своей работе воздушную конвекцию.

Устройство и принцип работы конвектора

В металлический корпус отопительного прибора встроены управляемые термостатом нагревательные элементы ТЭНы. Каждый из них представляет собой помещенный в керамическую оболочку проводник высокого сопротивления, герметично запаянный в алюминиевый или стальной корпус. Такая конструкция устройства позволяет увеличить площадь взаимодействия с воздухом и эффективно осуществлять его нагрев. Рабочая температура нагревательных элементов варьируется от 100 до 60С.

Конвекторы зависимы от подачи электричества, что заставляет их владельцев задуматься о наличии альтернативного варианта отопительной системы на случай аварии

После включения конвектора начинается разогрев ТЭНов. Согласно физическим законам, остывший воздух опускается вниз. Здесь он попадает сквозь нижнюю решетку внутрь конструкции и проходит через нагревательные элементы, постепенно разогреваясь и поднимаясь вверх. Там он постепенно остывает и снова опускается вниз. Процесс многократно повторяется, позволяя создавать комфортную температуру в помещении. При необходимости можно использовать вентиляторы, которые ускорят естественную конвекцию.

Конструктивные особенности конвекторов определяют их главные недостатки, среди которых неравномерный прогрев воздуха. Температура у самого пола остается ниже, чем под потолком, что, впрочем, свойственно и водяному отоплению. Еще один «минус» – циркулирующие потоки поднимают пыль, неизбежно присутствующую в каждом доме. Сегодня выпускаются модели, которые практически лишены этого недостатка.

Настенный или напольный вариант?

Осуществлять отопление можно при помощи разных моделей конвекторов. Существуют два основных типа приборов:

  • Настенные конструкции. Отличаются высотой, которая составляет в среднем 45 см, и способом крепления. Они могут быть либо установлены прямо на пол, либо при помощи специального устройства закреплены на стену.
  • Напольные. Узкие длинные приборы, которые устанавливаются обычно под низко расположенные окна, витражи и в районе плинтусов. Несмотря на меньшую, чем у настенных конвекторов мощность, времени для разогрева помещения им понадобится намного меньше.

Устройства обоих типов оборудуются термостатами, которые могут быть как встроенные, так и выносные. Так же выпускаются конструкции, не сжигающие кислород в комнате и не пересушивающие воздух.

Настенная модель конвектора крепится на стену при помощи специального крепежа

Напольные модели электрических конвекторов устанавливаются на пол, а не внутрь него, как их водяные собратья. Поэтому их можно установить уже в конце ремонта

Расчет необходимого числа конвекторов для обогрева

Число и мощность приборов, необходимых, чтобы обустроить отопление дачного дома электричеством, рассчитывают исходя из объемов помещения, в котором они будут установлены.

Сначала выбирается среднее значение мощности, необходимой для отопления 1 куб.м. Средние значения для помещений:

  • с хорошей теплоизоляцией, соответствующей стандартам энергосбережения скандинавских стран – 20 Вт на куб. м;
  • с утепленными перекрытиями, стенами и стеклопакетами на окнах – 30 Вт на куб. м;
  • с недостаточной изоляцией – 40 Вт на куб. м;
  • с плохой изоляцией – 50 Вт на куб. м.

Исходя из этих значений, определяется мощность, необходимая для обогрева помещения и выбирается нужное число приборов для обогрева

Очень важно правильно выполнить расчеты. Практика показывает, что даже электрическое отопление деревянного дома абсолютно безопасно при условии грамотного подбора оборудования и качественной его установки. Конвекторы – эффективный, но далеко не единственный вариант устройств для обогрева помещений, работающих от электричества

Разнообразные электрические системы отопления дома дают возможность выбрать наиболее подходящий вариант, который позволит обеспечить эффективный и безопасный обогрев жилья

Конвекторы – эффективный, но далеко не единственный вариант устройств для обогрева помещений, работающих от электричества. Разнообразные электрические системы отопления дома дают возможность выбрать наиболее подходящий вариант, который позволит обеспечить эффективный и безопасный обогрев жилья.

Как сделать функционирующий электрокотел своими руками

Для тех, кто обладает основными навыками электромонтажных и ремонтных работ не составит труда изготовить электрокотел самому. Для этого необходимо изучить тепловую схему отопления и запастись необходимыми материалами и инструментами.

Прежде всего, определитесь с тем, каким образом будет включаться схема котла в общую систему отопления.

Обычно приходится рассматривать несколько вариантов подключения:

  • Однофазное;
  • Трехфазное;
  • Параллельная связующая;
  • Интегрирование блоков управления и регулировки.

Есть возможность также изготовить электродный котел самостоятельно для отопления, а затем использовать для обеспечения дома горячей водой или же обустройства теплого пола.

Самодельный электрокотел для отопления дома: чертежи и этапы монтажа

Основными этапами устройства ионного котла есть разработка планируемой схемы работы отопительной сети.

На ваш выбор предоставляется несколько возможностей подключения данной самоделки, сделанной из подручных средств:

  • Одноконтурная, где агрегат предназначен лишь отопления помещения;
  • Двухконтурная, которая дает не только отопление, а и нагрев воды для использования в хозяйственных нуждах;

Технологический процесс изготовления заключается в том, что стальная труба является основой котла. В нее, в середину, при помощи тройника монтируют блок электродов. На другой стороне трубы крепится муфта, служащая соединением с патрубком. Затем, между тройником и электродами располагают изолирующий слой. Его функцией является тепловая защита надежная герметичность корпуса. С этой целью используют термоустойчивый пластик. В обязательном порядке на его концах должна быть нанесена резьба, которая соединяет ее с электродом и тройником. По наружной стороне котла приваривают винт, где закрепляется нуль- клемма, а также заземление. Для еще лучшей надежности специалисты рекомендуют подсоединить к ней еще один или пару болтов. Внешний вид у такой конструкции будет малопривлекательным. Для того, чтобы скрыть его и придать изделию более приемлемый вид, можно оформить агрегат декоративной отделкой, которая обладает свойствами необходимой электрозащиты. Кроме этого, фасадное покрытие будет способствовать препятствию для доступа к устройству случайно или детям.

Устройство и принцип работы электродного котла

Поскольку принцип работы установки не отличается особой сложностью, конструкция агрегатов предельно проста.

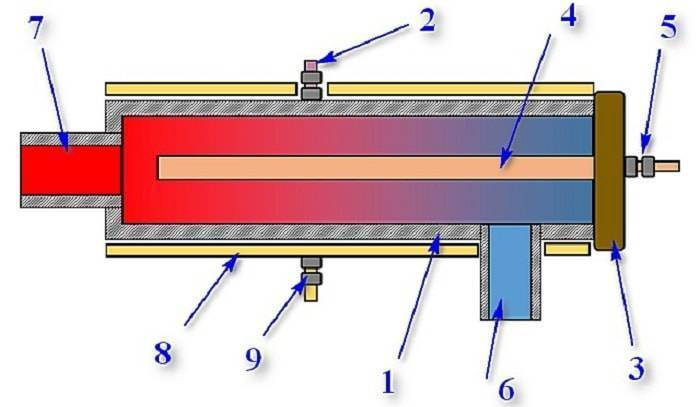

Электродный котел включает в себя:

  1. Корпус;
  2. Клемму для подключения нулевого провода;
  3. Основание;
  4. Электрод;
  5. Клемму для подключения фазового провода;
  6. Входной патрубок;
  7. Выходной патрубок;
  8. Кожух;
  9. Клемму для подключения заземления или зануления.

В большинстве конструкций роль второго электрода играет корпус прибора1, подключенный к нулевому проводу через клемму 2.

Емкость с одной стороны герметично закрыта основанием 3, в котором закреплен центральный электрод 4. Подача напряжения на стержень осуществляется фазовым проводом через клемму 5.

Подача теплоносителя осуществляется через входной патрубок 6, расположенный в нижней части агрегата. Нагретый теплоноситель поступает в отопительную магистраль через выходной патрубок 7, обычно, расположенный в верхней крышке изделия. Для установки арматуры оба патрубка имеют резьбовые наконечники.

Внешний кожух 8, имеет специальную клемму 9 для подключения провода заземления и служит дополнительной защитой от поражения электрическим током. Кроме этого, форма и полиамидное покрытие кожуха могут обеспечить привлекательный внешний вид всей установки.

Для повышения эффективности работы отопительной системы, перед входным патрубком устанавливается циркуляционный насос, обеспечивающий интенсивное прохождение жидкости через рабочую полость устройства.

Если для достижения требуемого результата требуется мощность более 10 кВт, целесообразно использовать электродный котел подключаемый к трехфазной электросети.

Принцип работы трех электродного агрегата не отличается от принципа работы обычного котла, отличие заключается в числе стержней и их размещении. Каждый электрод соединяется с отдельной фазой через специальные клеммы в нижней части установки. Располагаются стержни в вершинах правильного равностороннего треугольника, вписанного в окружность рабочего цилиндра. Для заземления прибора используется клемма на корпусе.

Поскольку в процессе эксплуатации электроды могут разрушаться, конструкция установки предусматривает их оперативную замену. Для этого необходимо:

  1. Слить теплоноситель из отопительной системы;
  2. Отсоединить нижнюю крышку;
  3. Заменить разрушенные электроды;
  4. Установить нижнюю крышку на место и проверить герметичность крепления;
  5. Заполнить магистраль жидким электролитом;
  6. Возобновить подачу электроэнергии.

Преимуществом электродных установок является то, что при отсутствии в системе теплоносителя не происходит разрушения деталей котла.

Системы управления

Поскольку конструкция самого котла не предусматривает никаких контролирующих элементов, регулировка осуществляются с помощью внешних управляющих систем.

Простейший блок состоит из одного термодатчика, устанавливаемого перед входным патрубком и отключающим подачу электроэнергии по достижению заданной температуры. Более точная регулировка осуществляется с помощью двух термодатчиков, расположенных на входе и выходе.

Стоимость автоматической системы регулирования является наиболее весомой составляющей цены электродного котла, которая может изменяться в довольно широком диапазоне.

Инструкция по сборке самодельного индукционного котла

Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.

Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.

Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля – по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.

Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.

Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны – так их удобнее подключать к отопительному контуру.

Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.

Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.

На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.

Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом – сначала точечно, а затем капитально.

С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.

Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.

Последний этап работы – покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.

При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа

Итоги

Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.

знаем как сделать электрокотел отопления своими руками, работающий от напряжения 220В.

Отопление в частном доме должно быть эффективным и, желательно, экономным, не так ли? Чтобы добиться подобных показателей, домашнему мастеру нужен нагревательный котел. Как известно, этот прибор работает либо на твердом топливе, либо на газе, либо на электричестве. Обычно счастливые обладатели загородной недвижимости отдают предпочтение последней разновидности по причине ее экономичности. Специалисты утверждают, что собрать данный агрегат самостоятельно не так уж сложно.

Котлы на твердом топливе

Нередко во время подбора котла отопления по площади потребители останавливаются на твердотопливном оборудовании. Хотя у него есть ряд недостатков, все же оно наиболее востребовано.

Как правило, для растопки твердотопливных котлов используют уголь и дрова. Окончательный выбор зависит от того, какое сырье более доступно в данном регионе. Стоит отметить, что угольные и дровяные котлы отличаются друг от друга. У дровяных котлов предусмотрена большая загрузочная камера, в которую помещается много дров. Камеры для угля имеют меньше топку, у которой стенки сделаны более толстыми, чтобы выдерживать высокие температуры горения.

Преимуществами твердотопливных котлов считают:

  • экономию средств на отопление;
  • надежность и простату строения;
  • возможность работать вне зависимости от наличия электричества.

Стоит назвать и существенные недостатки:

  • Благодаря цикличности работы котлов температура воздуха в доме непостоянна, становится то холодно, то жарко. Для решения этой проблемы устанавливают теплоаккумуляторы, то есть емкости с водой, которые позволяют поддерживать оптимальный микроклимат постоянно – в процессе горения аккумулируется тепло, которое потом расходуется на прогрев дома.
  • Необходимость в обслуживании. Любое твердое топливо придется сначала загрузить, поджечь, проконтролировать интенсивность его горения, а по завершению процесса – прочистить топку и разжечь котел заново.
  • Система не может работать в автономном режиме. По мере прогорания необходимо периодически подбрасывать новую порцию топлива, чтобы система не замерзла.
  • Поскольку в процессе закладки топлива и очистки котла образуется много грязи, котел желательно устанавливать как можно ближе к входу, чтобы не разносить ее повсюду.

Критерии выбора

В отличии от газового котла, электрический работает без топлива. Ему не требуется дымоход и вентиляция. Электрические агрегаты не нужно устанавливать в отдельной котельной. Прибор позволяет снизить затраты на отопление и платить за тепло по тарифам на электричество.

При выборе отопительного котла учитывают множество параметров. Главный критерий – тепловая мощность агрегата. Расчет мощности зависит площадь здания, на которой аппарат сможет поддерживать необходимую температуру. На 10 квадратных метров площади требуется 1 кВт тепловой мощности.

В представленном ниже ТОПе, модели классифицируются в зависимости от типа питания:

  1. Однофазные – подключают к электросети 220 В
  2. Однофазно/трехфазные – подходят для сети 220В и 380 Вольт
  3. Трехфазные – подключают к сети 380 В

Этот параметр важен для владельцев загородных домов из-за частых перебоев и скачков напряжения.

По принципу работы выделяют такие виды:

  1. Индукционные. Нагревательные элементы в конструкции отсутствуют. Температура теплоносителя увеличивается по принципу электромагнитной индукции. Эту функцию выполняет встроенный индукционный трансформатор.
  2. ТЭН. Котлы на основе трубчатого электрического нагревателя. Работает за счет прямого контакта теплоносителя с нагревателем.
  3. Электродные. Вода греется за счет прохождения через нее электрического тока между электродами. Жидкость ионизируется, выделяя тепловую энергию.

Большинство электрических котлов имеют электронное управление и функцию самодиагностики

При выборе также учитывают:

  1. Способ монтажа и обвязки. Выделяют подвесные и напольные. Настенные агрегаты компактны и их можно устанавливать в жилых комнатах. Напольные используют для отопления больших зданий и монтируются в отдельных помещениях.
  2. Коэффициент полезного действия (КПД). Параметр, отражающий эффективность работы прибора.
  3. Количество контуров и наличие водонагревателя. Большинство электрокотлов предназначены только для отопления, то есть одноконтурные. Редко встречаются двухконтурные модели со встроенным бойлером, которые подключают к двум контурам. Они обеспечивают не только нагрев стальных радиаторов, но и подачу в трубы водоснабжения.

Немаловажный критерий – производитель электрокотла. На рынке представлен широкий выбор одноконтурных и двухконтурных котлов от отечественных и иностранных брендов

Перед покупкой рекомендуется обратить внимание на наличие официальной гарантии и ознакомиться с отзывами потребителей о товаре

Монтаж котла

Самая трудная часть работы позади, мне осталось все поставить на место и запустить котел.

Перед монтажом на резьбовые соединения нужно намотать фум ленту. Намотать нужно около 10 оборотов.

Далее все просто прикручиваем, как было задумано, «обратка» к «обратке», «подача» к «подаче», соединяем муфтами такого же размера и хорошенько затягиваем контргайки.

На сгон слива воды, прикручиваем пол дюймовый кран или металлическую заглушку, у кого что есть, я прикрутил заглушку, и вот что получилось.

В верхней части электрокотла вы видите тэн с терморегулятором.

Вот мы все смонтировали и приступаем к следующему этапу.

Заключение

Если участок не газифицирован, то лучшее решение для обогрева жилища – электрокотел для отопления. На рынке они представлены различными видами оборудования. Зная об их преимуществах и особенностях эксплуатации, можно правильно подобрать подходящую установку. Подключив котел, в вашем доме всегда будет комфортный микроклимат вне зависимости от погоды на улице. Но помните: чтобы выбранное оборудование без сбоев обеспечивало ваш дом теплом, следует поручить работы по его установке высококвалифицированным специалистам. В этом случае вы сможете сэкономить и на обслуживании отопительного устройства.
