Устройство и принцип работы цифрового электросчетчика

Отличия электронных счетчиков от индукционных

Устройство индукционного счетчика электроэнергии Индукционные модели работают по принципу создания электромагнитного поля в катушке и его взаимодействия с токопроводящим диском. Однофазный аппарат подключается к катушке-сети переменного тока параллельно. Магнитные потоки и вихревые токи взаимодействуют между собой только в диске. Индукционный счетчик будет функционировать нормально при фазовом сдвиге в 90 градусов. Энергозатраты зависят от интенсивности вращения диска, которая соответствует мощности потребления.

Принцип работы эл счетчика основывается на подсчетах мощности активного и реактивного типа. Это позволяет точно подсчитывать энергозатраты, если в помещении трехфазный тип подключения.

Индукционные модели считают расход по единому тарифу, цифровые приборы отслеживают параметры в зависимости от времени суток. Точность измерения нового счетчика – 1-й категории, традиционные выпускаются с классом точности 2,5.

По сравнению с индукционным цифровой счетчик на собственные нужды затрачивает минимум энергоресурсов. Традиционные устройства нельзя поставить снаружи, а электронные могут работать в условиях мороза, защищены от воздействия влаги и пыли.

Определение и расчет коэффициента трансформации счетчика электроэнергии

Все приборы учета электроэнергии, которые рассчитаны на большие токи (от 100 А и выше) имеют в своем составе понижающие трансформаторы. Они уменьшают ток, поступающий непосредственно на измерительную часть. Одним из основных параметров для потребителя в этом случае является коэффициент трансформации счетчика электроэнергии. Он необходим для правильного снятия показаний с таких измерительных приборов.

Техническая характеристика коэффициента

Коэффициент трансформации – отношение токов нагрузки и электрического счетчика. В данном случае он всегда будет больше единицы, так как токи потребления превышают измерительные. При подсчете израсходованной электроэнергии, показания на циферблате или панели, умножаются на данный коэффициент. Получившееся значение является правильным количеством потребленных киловатт-часов.

А также трансформаторы имеют класс точности. Для оборудования учета электроэнергии он равен 0,2 или 0,5. Чем ниже значение класса, тем более высокая точность измерительных приборов.

Виды электросчетчиков

Существует огромное количество различных электросчетчиков. Однако их всех можно разбить на три основных вида:

Механические устройства

Конструктивно индукционные счетчики выполнены следующим образом – между двух катушек, токовой и напряжения, находится алюминиевый диск, который механически связан со шкалой.

Принцип работы – ток, протекающий по катушкам, создает электромагнитное поле, которое заставляет вращаться диск. Он через червячную передачу передает свое вращение на механизм отсчета. Чем больший ток протекает через катушки, тем большая индуктивность электромагнитного поля, которое заставляет быстрее вращаться диск, а следственно и шкалу.

В классификации счетчиков индуктивные являются самыми неточными. Это обусловлено погрешностями, возникающими при преобразовании электромагнитного поля во вращение диска. А также довольно серьезные погрешности могут возникать и в механизме вращения шкалы.

Главным достоинством данного вида – низкая цена.

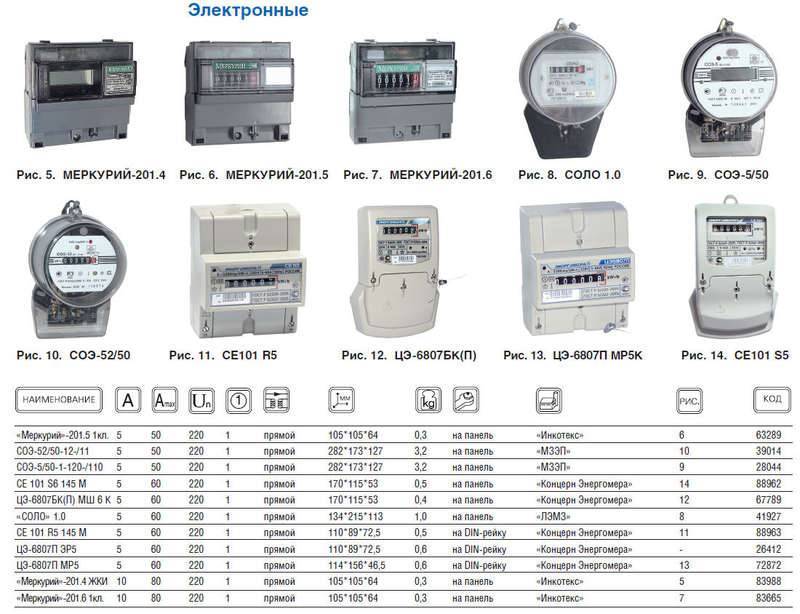

С электронным механизмом

Электронные приборы учета электроэнергии появились относительно недавно. Основаны они на измерении тока посредством аналоговых датчиков. Информация с датчиков поступает на микроконтроллер, где преобразуется и выводится на ЖК дисплей.

К достоинствам электронных относится:

• Небольшие размеры.
• Возможность настраивать несколько алгоритмов подсчета электроэнергии.
• Самый высокий класс точности среди других видов из-за отсутствия большого числа элементов при измерении.
• Возможность настроить систему АСКУЭ.

Главными недостатками являются высокая цена и большая чувствительность к скачкообразному изменению напряжения в сети.

Смешанные модели

Гибридные приборы, как видно из названия, являются комбинацией компонентов индуктивных и электронных счетчиков. Измерительная часть у них взята от механических, а обработка и вывод показаний осуществляется с помощью микроконтроллера.

Данный вид был создан с целью уменьшения цены на оборудование, которое можно было бы подключить в систему АСКУЭ. Данный вид нечувствителен к скачкам напряжения.

К недостаткам можно отнести большие размеры и невысокую точность по сравнению с электронными.

Определение коэффициента трансформации

Как было сказано выше, при подсчете затраченной электроэнергии важно знать коэффициент трансформации счетчика. Информацию о нем можно найти как в паспорте на счетчик электроэнергии, так и на лицевой панели прибора

Иногда в электронных приборах его можно найти в меню. Обозначается он либо через знак деления, либо просто числом. Обычно это значения из ряда 10, 20, 30 и 40.

Но нередки случаи, когда паспорт на оборудование отсутствует. В этом случае коэффициент трансформации можно высчитать самому. Для этого необходимо иметь либо два мультиметра, либо специальное оборудование.

В первом случае, одним мультиметром измеряется напряжение на первичной обмотке, вторым на вторичной

Важно помнить, что замеры делаются только на холостом варианте работы трансформатора, то есть без нагрузки. Ни в коем случае не следует превышать значение номинального напряжения, указанного в паспорте, так как это значительно увеличит погрешность

Использование специального оборудования позволяет не использовать внешний источник питания, что существенно упрощается процедуру измерения.

Измеряя показатель трансформации, следует использовать измерительные приборы с классом точности не менее 0,5.

Отличия электронных счетчиков от индукционных

Устройство индукционного счетчика электроэнергии Индукционные модели работают по принципу создания электромагнитного поля в катушке и его взаимодействия с токопроводящим диском. Однофазный аппарат подключается к катушке-сети переменного тока параллельно. Магнитные потоки и вихревые токи взаимодействуют между собой только в диске. Индукционный счетчик будет функционировать нормально при фазовом сдвиге в 90 градусов. Энергозатраты зависят от интенсивности вращения диска, которая соответствует мощности потребления.

Принцип работы эл счетчика основывается на подсчетах мощности активного и реактивного типа. Это позволяет точно подсчитывать энергозатраты, если в помещении трехфазный тип подключения.

Индукционные модели считают расход по единому тарифу, цифровые приборы отслеживают параметры в зависимости от времени суток. Точность измерения нового счетчика – 1-й категории, традиционные выпускаются с классом точности 2,5.

По сравнению с индукционным цифровой счетчик на собственные нужды затрачивает минимум энергоресурсов. Традиционные устройства нельзя поставить снаружи, а электронные могут работать в условиях мороза, защищены от воздействия влаги и пыли.

Многотарифный однофазный электронный счетчик электроэнергии ЦЭ2706

Счетчик ЦЭ2706 предназначен для коммерческого учета активной электроэнергии в однофазных двухпроводных цепях переменного тока раздельно по нескольким тарифным зонам суток.

В счетчике ЦЭ2706 обеспечиваются счет потребленной электроэнергии в кВтч по действующим тарифам, счет текущего времени в европейском формате в 4-х летнем цикле, автоматический переход на летнее и зимнее время, внутренняя коррекция хода часов, ввод/вывод текущего времени, даты, временных границ тарифных зон, перечня праздничных дней, времени перехода на летнее и зимнее время в/из ПЭВМ, вывод на ПЭВМ: последней даты и числа вводов информации, индивидуального идентификационного номера, индикация на едином ЖКИ: потребленной электроэнергии по действующим тарифам, текущего времени, текущей даты, дискретность установки длительности тарифной зоны — 1 минута, защита от несанкционированного изменения введенной и накопленной информации.

Конструктивно счетчик содержит цифровой блок с ЖКИ на базе MICROCHIP PIC контроллера и ЭППЗУ типа 93LС56, а также преобразователь электроэнергии на базе специализированной КМОП микросхемы.

Отличительные особенности: счетчик может быть изготовлен для коммерческого учета электроэнергии по нескольким (до шести) тарифным зонам с индикацией потребленной электроэнергии. При аварийной ситуации в сети автономный режим работы таймера текущего времени поддерживается литиевым источником питания в течение 10 лет. Номер счетчика постоянно хранится в защищенной от пользователя ЭППЗУ. При отключении питания обеспечивается сохранение введенной информации и данных в течение 40 лет. Счетчик ЦЭ2706 имеет большой запас по точности учета электроэнергии во всем диапазоне учитываемых нагрузок от 1% до 1000% номинального тока в широком диапазоне напряжений сети (от 160 до 280 вольт). Помимо этого счетчик имеет защиту от перегрузок в сети по току и напряжению и выдерживает кратковременные перегрузки входным током до 150 A. Обмен информацией с внешними устройствами обработки данных осуществляется по интерфейсу RS-232 с оптической развязкой в канале связи. Счетчик ЦЭ2706 может быть укомплектован системой передачи информации по сети 220 В.

Таблица 4.1. Технические характеристики счетчика электроэнергии ЦЭ2706

Класс точности	2,0
Номинальное значение силы тока, A	5
Максимальное значение силы тока, A	50
Диапазон частот измерительной сети, Гц	47,5…52,5
Информационная емкость по каждой тарифной зоне, кВтч	999999
Погрешность хода часов, с/сутки	±1
Полная мощность, потребляемая:	последовательной цепью, не более, ВА	0,03
параллельной цепью, не более, ВА	2,5
Межповерочный интервал, не менее, лет	10
Габаритные размеры, мм	206х114х71
Масса, не более, кг	0,8
Условия эксплуатации:
Ттемпература окружающего воздуха, °C	–20…+50
Относительная влажность воздуха при +30 °C, %	до 90
Атмосферное давление, кПа (мм. рт. ст.)	60…106,7 (460…800)

Как посчитать электроэнергию по счетчику

Чтобы исключить ошибки, необходимо проводить расчет грамотно.

Где найти информацию о тарифе

Для самостоятельного определения суммы оплаты электроэнергии за текущий период нужно точно знать стоимость услуги. В зависимости от региона РФ, а также дополнительных параметров (вид населенного пункта, наличие определенных электрических приборов и ставок в разное время суток), тариф для населения может существенно отличаться.

Узнать стоимость для конкретной территории можно следующим образом:

1. Уточнить на сайте или в офисе исполнителя коммунальных услуг. Данные обязательно указываются на стендах в специализированных центрах оплаты.
2. При повышении тарифов сведения публикуются в официальной прессе и на сайте региональной комиссии, которая занимается этим вопросом. Также на ресурсе ведомства есть онлайн-калькулятор, который условно рассчитывает плату за указанный временной промежуток.
3. Посмотреть в квитанции. В период, когда происходит повышение тарифов, возможны некоторые разночтения.

Расчет

Посчитать плату за потребленную электроэнергию несложно, для этого необходимо действовать по определенной схеме, в зависимости от разновидности устройства.

Однотарифный прибор учета электроэнергии

Условно текущие показания составляют 000354, за прошлый месяц – 000296.

Тариф для жителей Москвы, которые проживают в газифицированных домах, не подпадающих под территорию, приравненную к сельской местности, на второе полугодие 2018 года составляет 5,38 р. за кВт/ч.

Исходя из имеющихся значений, подсчет расхода и суммы платежа за текущий месяц будет следующий:

354–296=58 кВт/ч х 5,38 р. = 312,04 р.

Двухтарифный ИПУ

Показания электросчетчика за новый расчетный период: Т1 – 000898, Т2 – 000576. Предыдущие значения: Т1 – 000840, Т2 – 000539.

Тариф для зоны пика в Москве (в домах с газовыми плитами) составляет 6,19 р., для ночного периода – 1,92 р.

Определять расход и оплату нужно поэтапно, сначала необходимо вычислить текущее потребление:

Т1. 898–840=58 кВт/ч х 6,19=359,02 р.

Т2. 576–539=37 кВт/ч х 1,92=71,04 р.

Итого за месяц: 359,02+71,04=430,06 р.

Трехтарифный электросчетчик

Необходимо снять показания трех зон: Т1 – 000587, Т2 – 000456, Т3 – 000832. Данные за прошедший месяц: Т1 – 000545, Т2 – 000415, Т3 – 000780.

Тарифы по времени: зона пика – 6,46 р.; ночь – 1,92 р.; полупик – 5,38 р.

Чтобы узнать, сколько требуется заплатить за месяц, нужно считать расход последовательно.

Т1: 587–545=32 кВт/ч х 6,46=206,72 р.

Т2: 456–415=41 кВт/ч х 1,92 = 78,72 р.

Т3: 832–780=53 кВт/ч х 5,38 = 285,14 р.

Далее необходимо сложить все данные:

206,72+78,72+285,14=570,58 р.

Именно эту сумму нужно оплачивать за свет.

Учитывается, что итоговые цифры в квитанции могут несколько отличаться: необходимо обращать внимание на строку «ОДН», которая отражает общие показания по дому и входит в оплату

Устройство и принцип работы

Конструкция счетчика зависит от принципа его работы и осуществляемых функций. Индукционный однофазный счетчик используется в однофазных переменных сетях и состоит из следующих частей:

• корпуса составного;
• двух обмоток: токовой и напряжения;
• двух магнитопроводов: обмотки тока и обмотки напряжения;
• противополюса;
• диска алюминиевого;
• механизма червячного типа;
• механизма счетного;
• магнита постоянного, служащего для торможения диска;
• оси, на которой закреплены счетный механизм, червячная передача и алюминиевый диск.

Схематическое устройство однофазного электросчетчика индукционного типа

Принцип работы устройства заключается в следующем.

2 электромагнита представляют измерительный механизм счетчика. Они расположены под углом 90° друг к другу. В магнитном поле этих электромагнитов находится диск, выполненный из алюминия. Счетчик включается в работу путем подсоединения с электроприемниками токовой обмотки последовательно, а с электроприемниками напряжения – параллельно. При прохождении переменного тока по обмоткам в сердечниках возникают магнитные потоки переменной величины. Они пронизывают диск, в результате чего индуцируют вихревые токи. При взаимодействии последних с магнитными потоками создается усилие, которое вращает диск. Он, в свою очередь, связан со счетным механизмом, который учитывает частоту вращения диска. Цифры, расположенные на счетном механизме фиксируют расход электрической энергии.

При увеличении тока нагрузки возникает больший вращающий момент, что заставляет диск вращаться быстрее.

Принцип работы трехфазных индукционных счетчиков аналогичен выше описанному счетчику, с той лишь разницей, что их используют в трехфазных сетях переменного тока.

Вид спереди трехфазного индукционного электросчетчика со снятой крышкой

Вид сбоку со снятой задней частью корпуса трехфазного индукционного счетчика

С развитием электронных технологий появились счетчики учета расхода электроэнергии электронного типа. Принцип действия их довольно прост. Специальный преобразователь входные аналоговые сигналы с датчиков тока и напряжения преобразует в цифровой импульсный код. Он подается на микроконтроллер, который фиксирует количество потребляемой электроэнергии на дисплее изделия. Отсюда основными частями электронного счетчика являются:

• кожух защитный;
• трансформаторы измерительные тока и напряжения;
• преобразователь;
• микроконтроллера, являющиеся органом управления и передачи информации на дисплей;
• колодка клеммная для подсоединения эл. проводов.

Работа однофазных и трехфазных электронных счетчиков осуществляется по одним и тем же законам, с той лишь разницей, что в 3-хфазном осуществляется суммирование величин каждого из трех каналов.

Структурная схема работы однофазного счетчика электронного типа

Из схемы видно, что трансформатор тока включен в разрыв фазного провода, а трансформатор напряжения подключен к нулю и фазе. Сигналы величины тока и напряжения с помощью преобразователя преобразуются в мощность и частоту в цифровом виде, в дальнейшем микроконтроллер управляет оперативным запоминающим устройством (ОЗУ), электронным реле и дисплеем, на котором отражается цифровая информация, фиксирующая расход электроэнергии на подключенном к счетчику объекте. ОЗУ в некоторых моделях может играть роль передатчика информации, что дает возможность контролировать работу счетчика на расстоянии.

Электронные счетчики для замеров расхода электроэнергии в трехфазных схемах, могут работать как в трех,- так и четырехпроводных цепях. Устройства хранят информацию с привязкой ко времени. Показания можно снимать за определенный период времени и фиксировать следующие показатели:

• активное потребление;
• реактивное потребление;
• действующие значения напряжения и тока;
• частоту в каждой фазе.

Все это позволило создать многотарифные счетчики для подсчета потребления электроэнергии в разное время суток, по дням недели или сезонам.

Индукционный однофазный счетчик электроэнергии СО-505

Назначение индукционного однофазного счетчика электроэнергии СО-505 — учет энергии в однофазных двухпроводных сетях жилых домов и производственных помещений.

Технические параметры:

Режим однотарифный, а в составе автоматизированной системы контроля и учета электроэнергии (АК — многотарифный);

Номинальное напряжение 220 В; Максимальный ток 40 А;

Диапазон учитываемых нагрузок от 0,05 до 40 А;

Класс точности 2,0;

Диапазон рабочих температур от –20 до +55 °C; Габариты — 200x128x114 мм;

Вес — 1,2 кг.

Счетчик электроэнергии СО-505 — пока единственный в России индукционный однофазный электросчетчик, который, благодаря телеметрической приставке можно применять в автоматизированных системах.

Дизайн СО-505 традиционен, внешний вид несколько “оживляет” прочный прозрачный корпус, сквозь стенки которого можно заглянуть внутрь. Область применения электромеханического счетчика СО-505 не ограничивается учетом электроэнергии, ему под силу более сложные задачи, которые раньше решали только электронные устройства, — дистанционный сбор информации и многотарифный учет.

Расчетный срок службы счетчика электроэнергии СО-505 32 года; межповерочный интервал составляет 16 лет.

Виды приборов

При этом различают несколько вариантов счетчиков.

Они делятся:

• по принципу подключения – на приборы прямого и трансформаторного включения;
• по измеряемым величинам – на однофазные и трехфазные;
• по конструкции – на механические, электронные и гибридные;
• по количеству тарифов – на одно- и многотарифные.

В основном, для учета электричества используют электронные устройства, которые обладают рядом преимуществ: они более точные и позволяют использовать несколько тарифов, на которые они переводятся самостоятельно, без участия владельцев.

Стоит отметить: существуют также гибридные счетчики, имеющие цифровой интерфейс и механическое вычислительное устройство, но, судя по отзывам, применяются они крайне редко.

Замена счетчика

Для замены элекросчетчика требуется разрешение энергосбытовой компании. Для этого необходимо позвонить в компанию и пригласить их представителя для снятия показаний со старого счетчика и выдаче разрешения на замену. Получив разрешение, вы можете сами произвести замену счетчика, либо пригласить электрика. Не забывайте, что самовольный демонтаж счетчика, без согласования является нарушением договора и ведет к штрафным санкциям.

После замены счетчик должен быть поставлен на учет. Для этого придется снова вызывать представителя энергосбытовой компании, который опломбирует счетчик и даст разрешение на дальнейшую эксплуатацию. После этого учет электроэнергии будет вестись в соответствии с показаниями нового счетчика.

Замена электросчетчика производится за счет потребителя.

Каким образом происходит снятие показаний?

Снимаем показания электрического счетчика. Фото № 3

Снятием показаний с любого электросчетчика занимаются либо владельцы объекта, в котором прибор установлен, либо полномочные лица из управляющей компании, предоставляющей коммунальные услуги конкретной группе лиц. При этом владелец жилья имеет полное право не давать снимать показания своего счетчика как представителям управляющей компании, так и иным лицам.

В таком случае расчет стоимости услуг по предоставлению электроэнергии будет проводится по средним региональным тарифам.

Непосредственно процедура снятия показаний для разных видов трехфазных счетчиков различна:

• при использовании устройства с индукционной формой подсчета для получения нужных цифр необходимо переписать на листок имеющиеся показания на крутящемся табло прибора. Если одна или две цифры, как правило, из пяти-шести в общем имеют иной цвет, чем остальные, то при снятии показаний данные цифры отбрасываются (они показывают промежуточный подсчет электропотребления в маленьких масштабах, поэтому при определении показаний за месяц не учитываются).
• при использовании электронного прибора учета придется обратиться к его инструкции. Дело в том, что разные модели счетчиков по 10-15 секунд показывают: время, дату, показатели электропотребления за все время и по периодам (Т1 – 7-23:00, Т2 – 23-7:00, Т3, Т4 и т.д. – льготные периоды). Как правило, последовательность показа значений соответствует описанной выше, однако для максимально точного определения стоит обратиться к ранее упомянутой инструкции счетчика.

Снять показания с трехфазного счетчика – это лишь половина дела. Далее придется проделать следующее:

1. Определить то, сколько электроэнергии было потреблено за последний месяц. Для этого достаточно взять показания счетчика за предыдущий месяц и отнять их от имеющихся на данный момент. Узнать данные показания можно либо путем ежемесячной записи, либо посмотреть на последней оплаченной квитанции за электроэнергию.
2. Умножить полученное число электроэнергии на действующий в вашем регионе тариф. Так, к примеру, при показателе потребления электричества в 200 кВт в месяц и тарифе 4 рубля за 1 кВт, заплатить придется – 200 * 4 = 800 рублей.

Как видите, особых сложностей в работе с трехфазными электросчетчиками нет и снять с них показания проще простого. Надеемся, представленный выше материал был для вас полезен. Удачи в оплате коммунальных услуг!

О процедуре снятия и передачи показаний электросчетчика вы можете узнать, посмотрев видео:

Счетчики Энергомера

Снятие показания счетчика электроэнергии Энергомера день-ночь (двухтарифного или многотарифного) происходит точно также. Разница в том, что кнопка на данных электросчетчиках называется «ПРСМ» (просмотр). Кнопок может быть две или три — зависит от модификации.

Счетчик электроэнергии Энергомера СЕ301

При нажатии на эту кнопку появляются цифры, отображающие сколько киловатт «накрутили» по каждой зоне тарифа. Больше никаких отличий нет.

Читать дальше: Возражение на судебный приказ по кредиту образец

Снять показания со счетчика электроэнергии Микрон

В многотарифных электронных счетчиках электроэнергии Микрон на корпусе имеется только одна кнопка, на нее и необходимо нажимать чтобы вывести требуемые показания на экран. Только в данном случае надо дождаться пока на дисплее не появятся «галочки» над буквами «Т1» и «R+» (смотрите фото). Это будет показание по первому тарифу.

Как снять показания с электросчетчика Микрон модель СЭБ-1ТМ.02М

Потом жмем на ту же кнопку, пока галочки не появятся над Т2 и R+, если зон больше, жмем дальше. Вот так снимают показания с этого счетчика день/ночь.

Счетчики Saiman

Сейчас во многих регионах бесплатно заменяют старые индукционные счетчики на электронные и чаще всего ставят приборы фирмы Saivan. Это очень простые устройства, в них нет кнопок, которыми можно принудительно «листать» показания. Приходится просто ждать пока высветится требуемое значение. То есть, в данном случае снять показания счетчика электроэнергии, — просто подождать, пока высветится требуемое значение (TOTAL) и записать его в квитанцию (или передать в соответствующую службу).

Чтобы было проще ориентироваться, вот порядок, в котором высвечиваются данные в данном электросчетчике:

• дата;
• время;
• номер счетчика;
• передаточное число (1600);
• TOTAL — показания однотарифного счетчика или высвечиваются последовательно Т1, Т2, TOTAL для счетчиков типа день/ночь (двухтарифных).

В квитанцию необходимо записывать показания TOTAL или Т1 и Т2 и также общие TOTAL. Еще раз напомним, записывать нужно только целую часть, без учета цифр после запятой. Ту же информацию можете посмотреть в видео формате.

Принцип действия индуктивного электросчетчика

Естественно, что при постоянно меняющихся нагрузках отслеживать показания ваттметра с секундомером было бы крайне непрактично. Поэтому придумали прибор (электросчетчик), где момент силы, возникающий от электромагнитного взаимодействия катушек напряжения и тока, используется для вращения привода счетного механизма. Теоретически можно считать, что напряжение в сети не меняется, значит, изменение силы электромагнитного взаимодействия катушек прямо пропорционально зависит от тока подключенной нагрузки.

Индукционный счетчик — вид изнутри

В качестве привода счетного механизма в счетчиках используется алюминиевый диск, где катушками напряжения и тока индуцируются вихревые токи, электромагнитное поле которых взаимодействует с магнитными полями данных катушек, создавая момент силы.

Поэтому электромагнитные механические счетчики еще называют индукционными. В индукционном электросчетчике магнитопроводы катушек тока и напряжения размещены под углом 90º и образуют зазор, в котором размещен алюминиевый диск, что позволяет создавать в нем момент силы для его вращения.

Устройство индукционного электросчетчика

Из школьной физики известно, что сила, постоянно воздействующая на тело без помех, заставляет его ускоряться до бесконечности. Таким образом, в идеальном механизме счетчика (без трения) постоянная мощность раскрутила бы диск до бесконечных оборотов. Поэтому в устройстве электросчетчика имеется постоянный магнит для торможения алюминиевого диска привода счетного устройства.

Поскольку алюминий является немагнитным металлом, сила торможения зависит только от скорости вращения диска. Правильная настройка баланса между ускоряющей диск силой и тормозным моментом позволяет установить зависимость вращения привода счетного механизма только от потребляемой мощности и устранить самоход и вращение в обратную сторону. По данному принципу работают индукционные однофазные и трехфазные счетчики электрической энергии, у которых на одном валу имеется два алюминиевых диска.

Трехфазный индукционный электросчетчик

Преимущества и недостатки индукционных электросчетчиков

Описанное выше устройство счетного механизма используется в различных моделях счетчиков электроэнергии на протяжении многих десятилетий благодаря простоте и надежности конструкции. Катушка напряжения, имеющая много витков, намотанная тонким проводом, диаметром 0,06 – 0,12 мм имеет большую стойкость к длительным перенапряжениям – очень часто однофазные электросчетчики находились под напряжением почти 380В из-за обрыва ноля, но в последствии продолжали исправно работать.

Токовая катушка имеет несколько витков с поперечным сечением, достаточным для того, чтобы выдерживать ток кратковременного короткого замыкания. Поскольку в индукционных электросчетчиках нет других электротехнических элементов и радиодеталей, они очень устойчивы к всплескам напряжения и электромагнитным влияниям разрядов молний. Простой и дешевый счетный механизм, состоящий из червячной передачи на валу алюминиевого диска и цифрового барабана, позволяет индукционным счетчикам исправно служить на протяжении десятилетий в сложных климатических условиях.

Несложное устройство счетного механизма индукционного электросчетчика

Из-за несовершенной конструкции, трения и старения механизмов индукционные электросчетчики имеют существенные недостатки:

• низкий класс точности;
• большая погрешность, увеличивающаяся при небольших токах нагрузки;
• значительное собственное потребление электроэнергии;
• отсутствие учета реактивной энергии у бытовых счетчиков;
• учет электрической энергии происходит только в одном направлении;
• отсутствует защита от взлома, вмешательства в работу и хищения электроэнергии.

Пломба на устаревшем индукционном электросчетчике является единственной защитой от несанкционированного доступа внутрь корпуса Большинство описанных выше недостатков индукционных счетчиков на руку их владельцам, так как учет электроэнергии происходит с погрешностью, выгодной для получателя. Придумано множество способов обмана индукционного счетчика. Поэтому многие поставщики электрической энергии стараются заменить устаревшие убыточные для них электросчетчики на новые более точные гибридные или электронные счетчики электроэнергии у своих потребителей. В некоторых странах производится бесплатная замена устаревших индуктивных электросчетчиков в принудительном порядке.

Устаревшие и убыточные для поставщиков электроэнергии индукционные счетчики активно выводятся из эксплуатации

Нужно ли менять счетчики на новые

Электросчетчик необходимо менять в случае окончания срока эксплуатации Если у вас установлен старый индукционный счетчик, не спешите его поменять на новый. Вполне возможно, что он прослужит еще долгое время, до окончания срока службы, указанного в паспорте, а это почти 20 лет. Однако в некоторых случаях могут заставить произвести замену и вы обязаны будете приобрести новый счетчик.

Электросчетчики подлежат замене в таких случаях:

• Проводятся работы по плановому обновлению электрической сети с заменой всех счетчиков.
• Счетчик неисправен.
• Закончился срок эксплуатации прибора согласно данным техпаспорта.

В частный дом разрешено устанавливать электросчетчики с классом точности не более 2 По закону пользователь при замене необязательно должен устанавливать электронный счетчик. Если ему удобно, он может поставить любой индукционный счетчик электроэнергии, главное, чтобы точность измерений соответствовала требованиям закона: класс точности должен быть 2.0 и выше.

Оплату расходов по приобретению счетчика и его установке несет владелец, если только не производится плановая замена. В отдельных случаях права собственности на прибор требуют уточнения:

• Когда счетчик установлен в квартире, домовладельцы обязаны следить за техническим состоянием прибора, снимать показания и производить замену при необходимости. Все расходы при этом несут жильцы квартиры.
• Когда электросчетчик старого образца установлен в общем коридоре, и его используют несколько квартир, прибор является общей собственностью всех владельцев. Расходы по его замене будут нести все стороны. Если это предусмотрено договором с обслуживающей компанией, сама компания меняет счетчик за счет собранных средств.
• Когда счетчик является собственностью энергетической компании, имеющей лицензию на производство подобных работ, замена производится за ее счет.

Электронные

Обмануть электронные счетчики невозможно, так как все проходящие мощности через него фиксируются, за счет преобразования их в импульсные сигналы. Данный тип бытовых электросчетчиков является хоть и более дорогостоящим, нежели индукционные, но, при этом, такие аппараты выгоднее в использовании. Они обладают более высоким классом точности, а также могут работать в режиме многотарифности.

Работают такие электронные электросчётчики, преобразовывая поступающий от датчиков тока обычный аналоговый сигнал непосредственно в цифровой код, который полностью равнозначен используемой мощности. Дальше код в системе направляется в специальный микроконтроллер, где он проходит расшифровку.

Последний этап движения – это экран дисплея, на котором уже и отображается, сколько используется сейчас электроэнергии и общий расход.

Важно знать: после измерения мощности, данный вид счетчиков в автоматическом режиме рассчитывает все показатели, учитывая коэффициент трансформации. Устройство электросчетчика. Для увеличения нажмите)

Для увеличения нажмите)

Устройство электросчетчика. Для увеличения нажмите)

Основной элемент в таких счетчиках — микроконтроллер.

Как раз в его функции входит не только расшифровка сигнала, но и расчет потребляемой энергии в данный момент.

Он также преобразует информацию для вывода на дисплей.

Такой электросчетчик представляет собой корпус, в котором находится трансформатор тока, а также специальные модули, необходимые для преобразования сигнала.

Если же говорить более детально, то он состоит из:

• дисплея, на который выводится все информация;
• источника переменного напряжения;
• главной детали в виде микроконтроллера, о котором упоминалось выше;
• преобразователя;
• супервизора;
• чипа для хранения данных;
• специального телеметрического выхода, который необходим для принятия сигнала об уровне электропотребления;
• часов, для отображения текущего времени;
• оптического порта, который необходим для считывания показаний счетчика, а также для его программирования.

Возможно, Вам будет также интересна статья о двухтарифных счетчиках электроэнергии. Статью о том, когда и как проверять электросчетчик, читайте здесь.
